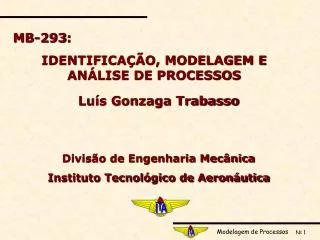

slide1

MB-293:

IDENTIFICAÇÃO, MODELAGEM E ANÁLISE DE PROCESSOS

Luís Gonzaga Trabasso

Divisão de Engenharia Mecânica

Instituto Tecnológico de Aeronáutica

slide2

IDENTIFICAÇÃO, MODELAGEM E ANÁLISE DE PROCESSOS

Importante:

Esse material foi produzido para servir de apoio didático à disciplina MB-293: Identificação, Modelagem e Simulação de Processos e pode ser reproduzido desde que:

1. Seja mencionada a fonte;

2.Seja dado conhecimento ao autor.

Luís Gonzaga Trabasso

slide3

DSM

Design Structure Matrix

  • O DSM – Introdução
  • A matriz
  • Exemplos
  • Tipos de DSM
  • Manipulação
  • Considerações finais
slide4

DSM

Design Structure Matrix

É uma representação matricial de um sistema ou projeto.

A matriz contém uma lista de todos os sub-sistemas/atividades e as dependências entre esses elementos.

O elemento “X” indica que existe uma dependência entre os sub-sistemas/atividades.

Desenvolvido em 1981 por Steward com o objetivo de modelar o fluxo de informação.

http://www.dsmweb.org/Tutorial/tutorial.htm

slide5

Colunas: Atividades que fornecem informação para as linhas

DSM

Design Structure Matrix

Seqüência de execução: 1, 2, 3, 4 e 5

Diagonal

Linhas:Atividades que recebem as informações das colunas

slide6

Exemplo DSM

Construção (entrevistas, workshop)

Listar as atividades;

Identificar as entradas e saídas de cada atividade e as dependências;

Consolidar as informações (validação);

Construir a matriz.

slide7

Mover o Loop

Exemplo DSM

Calçar Sapatos

Seqüência de execução

slide8

DSM no DIP

Algoritmos de manipulação da matriz DSM.

Objetivo: Eliminar ou minimizar as iterações (loops)

Situação atual

Loops geram custos extras e aumentam o do tempo de ciclo.

slide9

Atividade 1

Atividade 2

Atividade 3

Atividade 4

Atividade 5

Atividade 6

DSM

Design Structure Matrix

Colunas: Atividades que fornecem informação para as linhas

Linhas: Atividades que recebem as informações das colunas

slide10

Atividades que fornecem informação para as linhas

Atividades que recebem as informações da coluna

DSM

Design Structure Matrix

1

2

3

4

5

6

slide11

Atividades que fornecem informação para as linhas

Atividades que recebem as informações da coluna

DSM

Design Structure Matrix

Suposição

1

2

3

4

5

6

slide12

Atividades que fornecem informação para as linhas

Suposição

Atividades que recebem as informações da coluna

DSM

Design Structure Matrix

1

2

3

4

5

6

slide13

Atividades que fornecem informação para as linhas

Suposição

Atividades que recebem as informações da coluna

DSM

Design Structure Matrix

1

2

3

4

5

6

slide14

Atividades que fornecem informação para as linhas

Suposição

Atividades que recebem as informações da coluna

DSM

Design Structure Matrix

1

2

3

4

5

6

slide15

Atividades que fornecem informação para as linhas

Suposição

Real

Atividades que recebem as informações da coluna

DSM

Design Structure Matrix

1

2

3

4

5

6

slide16

Atividades que fornecem informação para as linhas

  • Representa uma iteração no processo:
  • Resultados de pontos de inspeção do processo (ex. Revisões de projeto)
  • Loops iterativos, devido a peculiaridades do processo (interdependências das atividades ou acoplamento)
  • Erros de projeto

Atividades que recebem as informações da coluna

DSM

Design Structure Matrix

slide17

Tipos de DSM

Tipos

  • Activity based DSM: modelagem do processo e da seqüência das atividades baseada no fluxo de informação das atividades.
  • Parameter based DSM: modelagem de decisões de projeto baseada no relacionamento entre diferentes parâmetros do produto.
  • Component based DSM ou Architecture DSM: modelagem da arquitetura de produto baseada nos inter-relacionamentos dos componentes.
  • Team based DSM: modelagem de estruturas organizacionais baseada no fluxo de informação entre pessoas e/ou grupos.
slide18

Manipulação das matrizes

Partição

  • Objetivo: definir a seqüência das atividades (otimizada)
  • Aplicações: análise de processos, gerenciamento de projetos

Agrupamento

  • Objetivo: definir grupos – clusters - dentro da DSM
  • Aplicações: arquitetura de produto, otimização organizacional
slide19

Atividades que fornecem informação para as linhas

Atividade 1

Atividade 2

Atividade 3

Atividade 4

Atividades que recebem as informações das colunas

Atividade 5

Atividade 6

Activity based DSM (1º)

Representação

Relacionamento das atividades baseada no fluxo de informação

slide20

Activity based DSM (1º)

Método de análise

Partição da matriz

É um método de manipular as linhas e colunas de tal forma que as iterações sejam reduzidas ou eliminadas. (Construir matrizes triangulares inferiores)

slide21

Activity based DSM – algoritmo da Partição

Programar as atividades para o início. (linhas vazias).

Retirar as linhas e colunas dessa atividade para a análise seguinte.

Repetir o passo 1 até não existir opções.

slide22

Activity based DSM – algoritmo da Partição

Programar as atividades para o fim. (colunas são vazias).

Repetir o passo 4 até não existir opções.

Retirar as linhas e colunas dessa atividade para a análise seguinte.

As demais atividades são acopladas. Agrupá-las em blocos.

Retorna para 1

slide25

Quantificação do DSM

Deve-se priorizar as iterações que apresentam interfaces com valores de importância igual a 3.

slide26

É mais importante priorizar essa iteração.

Tempo de execução da atividade

Quantificação do DSM com tempos de execução

Permite avaliar diferentes configurações de matrizes (seqüências de atividades)

slide27

Parameter based DSM (2º)

Manipulação (Partição)

Sistema de freio automotivo

Qual o impacto de uma modificação em um certo parâmetro?

slide28

Component based DSM (3º)

Arquitetura de produto. Importante ferramenta de análise para projeto Modular.

Os módulos são estabelecidos ao longo da diagonal

Agrupamento (manipulação)

slide30

Component based DSM (3º)

Uma matriz para cada interface.

Várias matrizes em paralelo

slide31

Team based DSM (4º)

Dado um projeto e tendo os times estabelecidos no projeto. Análises poderão ser desenvolvidas para otimizar os times baseado nas interfaces entre eles.

Agrupamento (manipulação)

Os times são estabelecidos ao longo da diagonal

slide32

Considerações finais

É muito utilizado em Desenvolvimento de Produto (Processo, Arquitetura de produto, Organização);

O DSM não evidencia o conteúdo das interfaces. (Eles podem ser podem ser quantificadas, qualificadas);

É uma excelente ferramenta para o estabelecimento de uma seqüência otimizada de um processo ou das atividades do Projeto.

 Capacidade para simulação;

 Tem sido utilizada em várias indústrias com vários casos de sucesso (Ford, Boeing).

slide33

Exercícios

1 – Manipular a matriz (aplicar o algoritmo da Partição)

2 – Manipular as matrizes dos artigos/site
