MS Access 2000 Paweł Górczyński Normalizacja
Wstęp Podstawowym celem procesu normalizacji jest usunięcie redundancji (powtarzania się) danych. Dzięki temu operacje związane z dodawaniem, modyfikacją lub usuwaniem danych będą ograniczone do minimum.
Faktura • Numer faktury • Nazwa odbiorcy • NIP odbiorcy • Adres odbiorcy • Data sprzedaży • Sposób płatności • Nazwa towaru • Ilość • Cena netto • Wartość netto • Stawka VAT Proces normalizacji przeprowadzimy dla przykładu na tabeli Faktura, która jest modelem rzeczywistej faktury.
Definicja: Pierwsza postać normalna Tabela jest w pierwszej postaci normalnej, jeśli wartości pól są elementarne. O wartości elementarnej możemy myśleć jak o najmniejszej informacji, którą możemy uzyskać z bazy danych. Nie można uzyskać z bazy danych części wartości elementarnej. Na przykład jeśli w tabeli chcemy przechowywać imiona i nazwiska osób, i będziemy chcieli wybierać z niej osoby tylko po nazwisku, to znaczy, że musimy mieć w tabeli pole ‘Nazwisko’ i pole ‘Imię’, a nie jedno pole ‘Nazwisko i Imię’.
Pola elementarne 1 • Numer faktury • Nazwa odbiorcy • NIP odbiorcy • Adres odbiorcy • Data sprzedaży • Sposób płatności • Nazwa towaru • Ilość • Cena netto • Wartość netto • Stawka VAT • Miejscowość odbiorcy • Ulica odbiorcy • Kod odbiorcy Nie można uzyskać z bazy danych części wartości pola. W tym przykładzie nie będzie można uzyskać numerów ulic odbiorców.
Pola elementarne 2 Pole Wartość netto zostanie usunięte z tabeli ponieważ zawsze można je będzie obliczyć z pozostałych pól (Ilość i Cena netto)
Klucze • Kluczem nazywamy minimalny zbiór pól, które jednoznacznie identyfikują wszystkie rekordy w tabeli. • Kluczem prostym nazywamy klucz składający się z jednego pola. • Kluczem złożonym nazywamy klucz składający się z więcej niż jednego pola.
Przykłady kluczy • Imię, nazwisko, imię ojca, imię matki, nazwisko rodowe matki, data urodzenia, miejsce urodzenia – klucz złożony identyfikujący osobę. • NIP – klucz prosty identyfikujący podatnika. • Numer albumu – klucz prosty identyfikujący studenta. Numer PESEL niestety nie jest unikalny, co okazało się podczas wprowadzania reformy emerytalnej.
Klucz główny • Zdarza się, że w tabeli istnieje wiele kluczy. Nazywamy je kluczami potencjalnymi. • Kluczem głównym (primary key) nazywamy wybrany klucz potencjalny, którym będziemy posługiwać się do identyfikacji rekordów. • Kluczami drugorzędnymi (secondary key) nazywamy pozostałe klucze potencjalne.

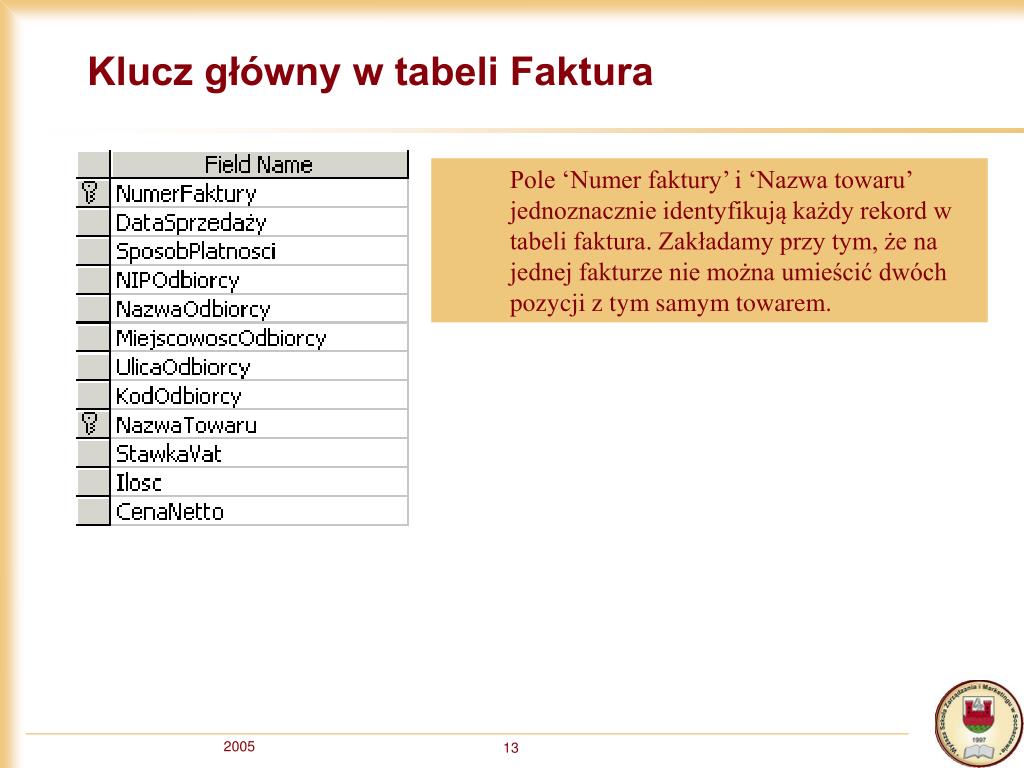

Klucz główny w tabeli Faktura Pole ‘Numer faktury’ i ‘Nazwa towaru’ jednoznacznie identyfikują każdy rekord w tabeli faktura. Zakładamy przy tym, że na jednej fakturze nie można umieścić dwóch pozycji z tym samym towarem.
A B Zależność funkcjonalna Pole B tabeli jest funkcjonalnie zależne od pola A, jeśli dowolnej wartości pola A odpowiada nie więcej niż jedna wartość pola B. Mówimy, że A identyfikuje B. Wyobraźmy sobie tabele z polami ‘Numer albumu’, ‘Nazwisko’ i ‘Ocena’. Pole ‘Nazwisko’ jest funkcjonalnie zależne od pola ‘Numer albumu’ – wielu studentów nie może posiadać albumu o tym samym numerze. Ale pole ‘Ocena’ nie jest już funkcjonalnie zależne od pola ‘Numer albumu’ – jeden student ma zazwyczaj więcej niż jedną ocenę.
Zależność funkcjonalna pól tabeli Faktura • NumerFaktury identyfikuje: • DataSprzedazy • SposobPlatnosci • NIPOdbiorcy • NIPOdbiorcy identyfikuje: • NazwaOdbiorcy • MiejscowoscOdbiorcy • UlicaOdbiorcy • KodOdbiorcy • NazwaTowaru identyfikuje: • StawkaVAT • NumerFaktury i NazwaTowaru identyfikują: • Ilosc • CenaNetto
Definicja: Druga postać normalna Tabela jest w drugiej postaci normalnej, jeżeli każde pole tabeli nie wchodzące w skład klucza jest funkcjonalnie zależne od wszystkich pól klucza, a nie ich części. Z definicji wynika, że jeśli tabela w pierwszej postaci normalnej ma klucz prosty, to tabela jest od razu w drugiej postaci normalnej. Jeśli pole tabeli jest zależne od części pól klucza tabeli, to pole to wraz z częścią klucza staje się odrębna tabelą.
A A B B B C C Definicja: Trzecia postać normalna Tabela jest w trzeciej postaci normalnej jeśli każde pole nie wchodzące w skład klucza nie jest funkcjonalnie zależne od innego pola nie wchodzącego w skład klucza.
Normalizacja tabeli Faktura do trzeciej postaci Pola ‘NazwaOdbiorcy’,’MiejscowoscOdbiorcy’, ‘UlicaOdbiorcy’ i ‘KodOdbiorcy’ są funkcjonalnie zależne od pola ‘NIPOdbiorcy’, które nie wchodzi w skład klucza.
Diagram relacji • Relacja łączy pola Faktura.NIPOdbiorcy z Odbiorcy.NIPOdbiorcy • Jest to relacja typu 1 do (nieskończoności) oznaczająca, że dla 1 rekordu w tabeli Odbiorcy o określonej wartości w polu Odbiorcy.NIPObiorcy, może wystąpić nieskończenie wiele rekordów w tabeli Faktura o takiej samej wartości w polu Faktura.NIPObiorcy • Tabelę Odbiorcy nazywamy tabelą główną (master, parent), a tabelę Faktura tabelą szczegółową (detail, child)
Trzecia postać normalna tabeli Faktura Tabela Faktura w wyniku normalizacji została podzielona na cztery tabele, które spełniają definicję pierwszej, drugiej i trzeciej postaci normalnej.
Wielowartościowa zależność funkcjonalna Pole B jest wielowartościowo funkcjonalnie zależne od pola A w tej samej tabeli, jeśli dowolne dwa rekordy, w których wartości w polu A są równe, po zamianie wartości w polu B będą również należeć do tabeli. Wielowartościowa zależność funkcjonalna występuje w tabeli z co najmniej trzema polami A, B, C, gdzie dla każdej wartości A istnieje dobrze zdefiniowany zestaw wartości B i oddzielnie istnieje dobrze zdefiniowany zestaw wartości C, jednak zestaw wartości B jest niezależny od zestawu wartości C.

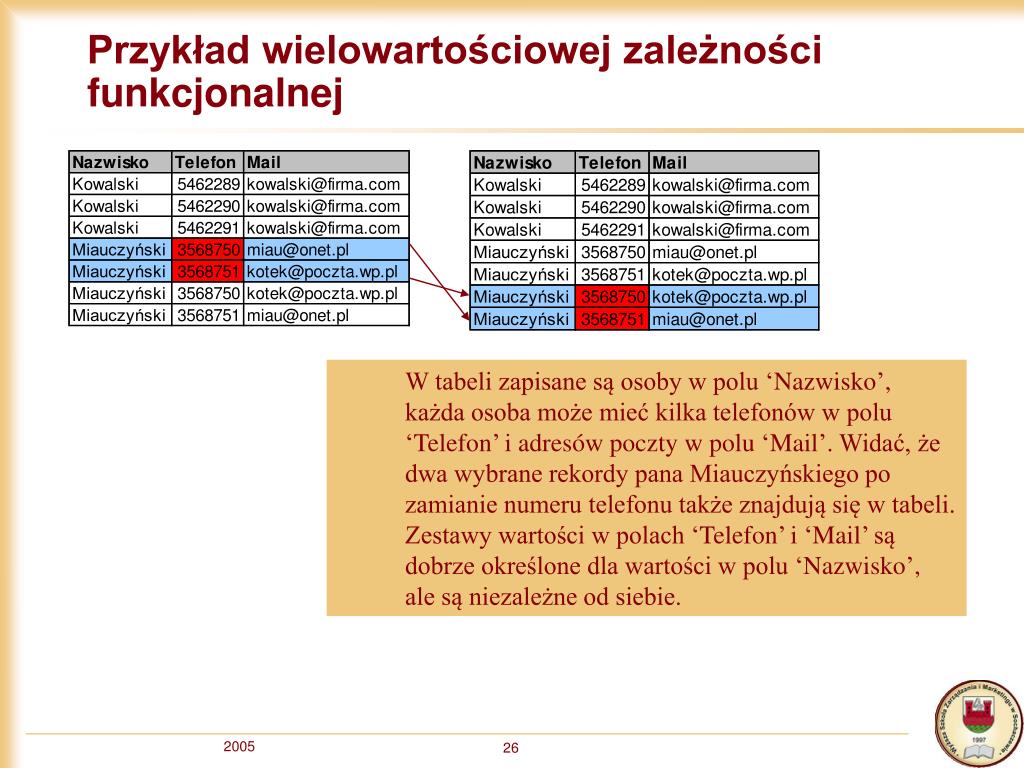

Przykład wielowartościowej zależności funkcjonalnej W tabeli zapisane są osoby w polu ‘Nazwisko’, każda osoba może mieć kilka telefonów w polu ‘Telefon’ i adresów poczty w polu ‘Mail’. Widać, że dwa wybrane rekordy pana Miauczyńskiego po zamianie numeru telefonu także znajdują się w tabeli. Zestawy wartości w polach ‘Telefon’ i ‘Mail’ są dobrze określone dla wartości w polu ‘Nazwisko’, ale są niezależne od siebie.
Trywialna wielowartościowa zależność funkcjonalna Dla tabel składających się z dwóch pól A i B, jeśli pole A jest wielowartościowo funkcjonalnie zależne od pola B, to pole B jest wielowartościowo funkcjonalnie zależne od pola A. Zależność taką nazywamy trywialną wielowartościową zależnością funkcjonalną.

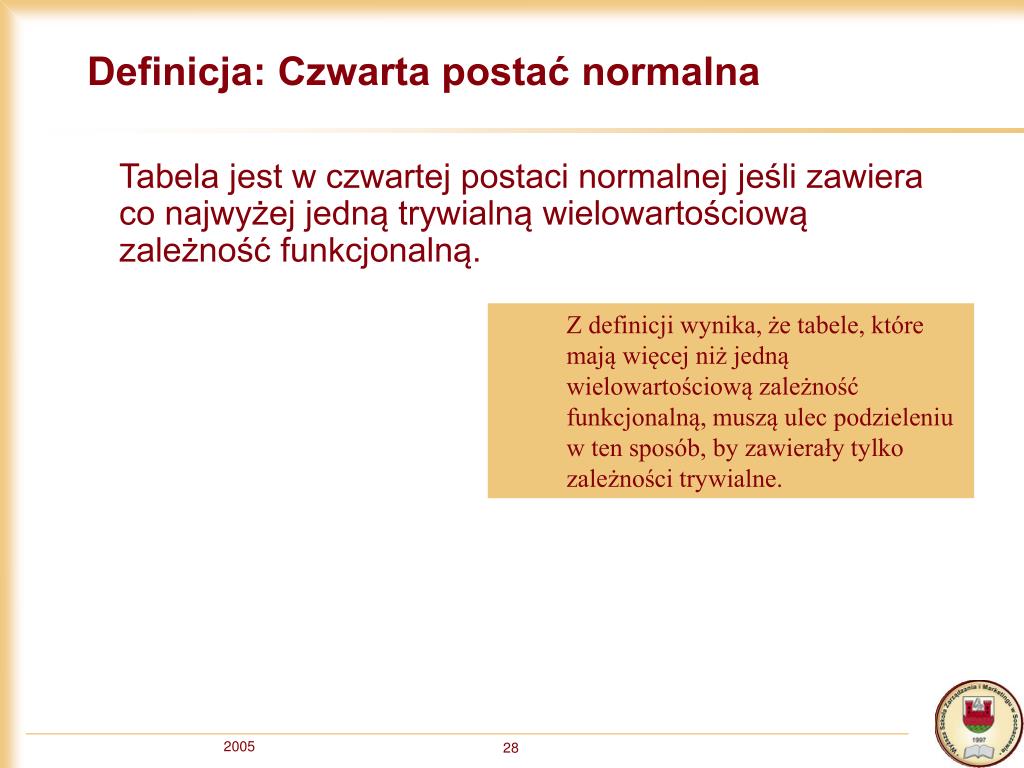

Definicja: Czwarta postać normalna Tabela jest w czwartej postaci normalnej jeśli zawiera co najwyżej jedną trywialną wielowartościową zależność funkcjonalną. Z definicji wynika, że tabele, które mają więcej niż jedną wielowartościową zależność funkcjonalną, muszą ulec podzieleniu w ten sposób, by zawierały tylko zależności trywialne.
