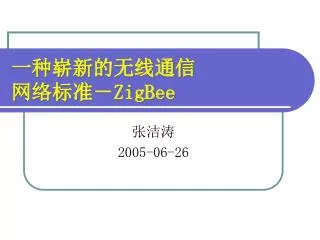

  1. 一种崭新的无线通信网络标准－ZigBee 张洁涛 2005-06-26

  2. 内容 • 无线通信基础 • 现代无线通信标准 • ZigBee网络标准 • ZigBee开发平台和产品

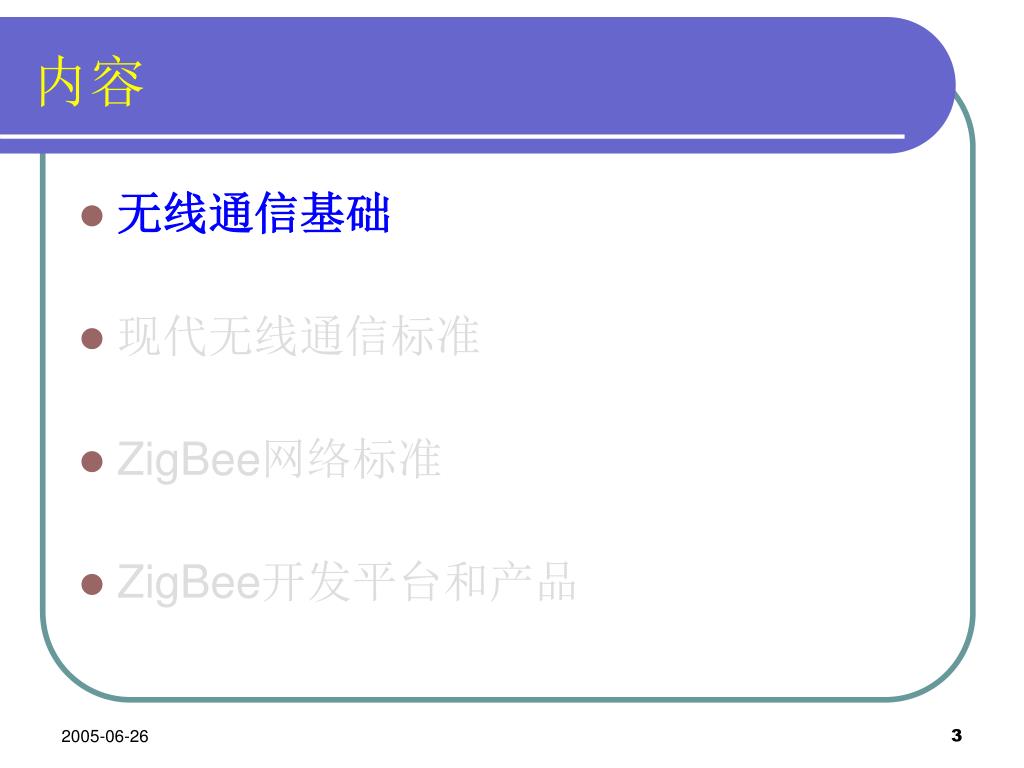

  3. 内容 • 无线通信基础 • 现代无线通信标准 • ZigBee网络标准 • ZigBee开发平台和产品

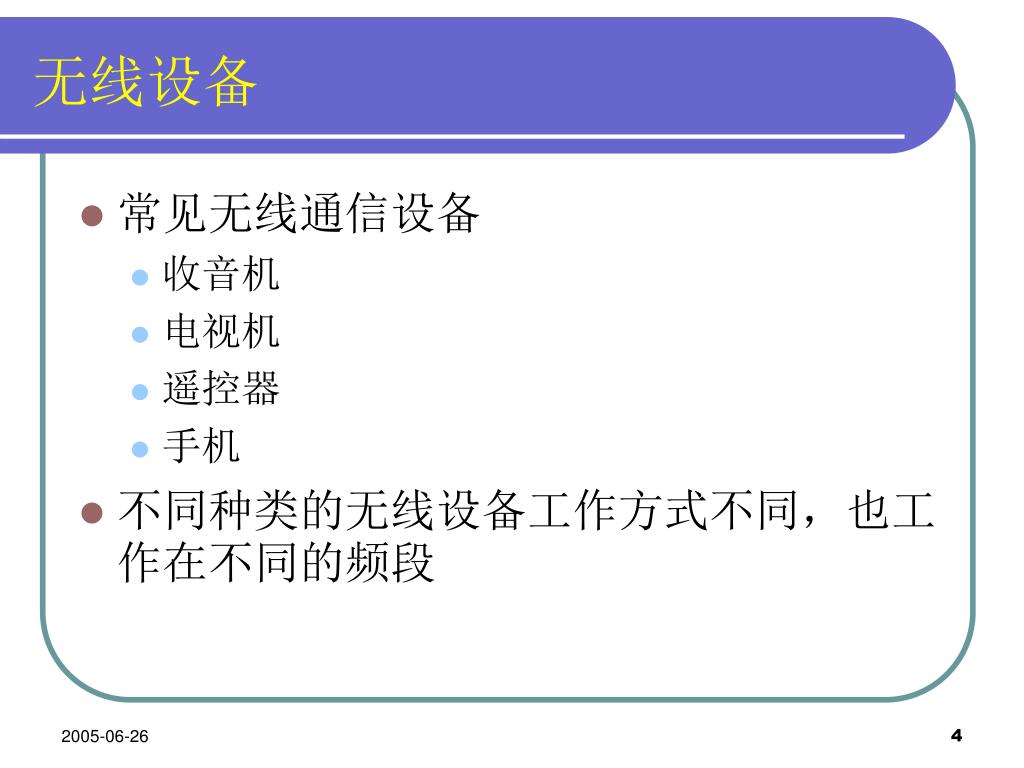

  4. 无线设备 • 常见无线通信设备 • 收音机 • 电视机 • 遥控器 • 手机 • 不同种类的无线设备工作方式不同，也工作在不同的频段

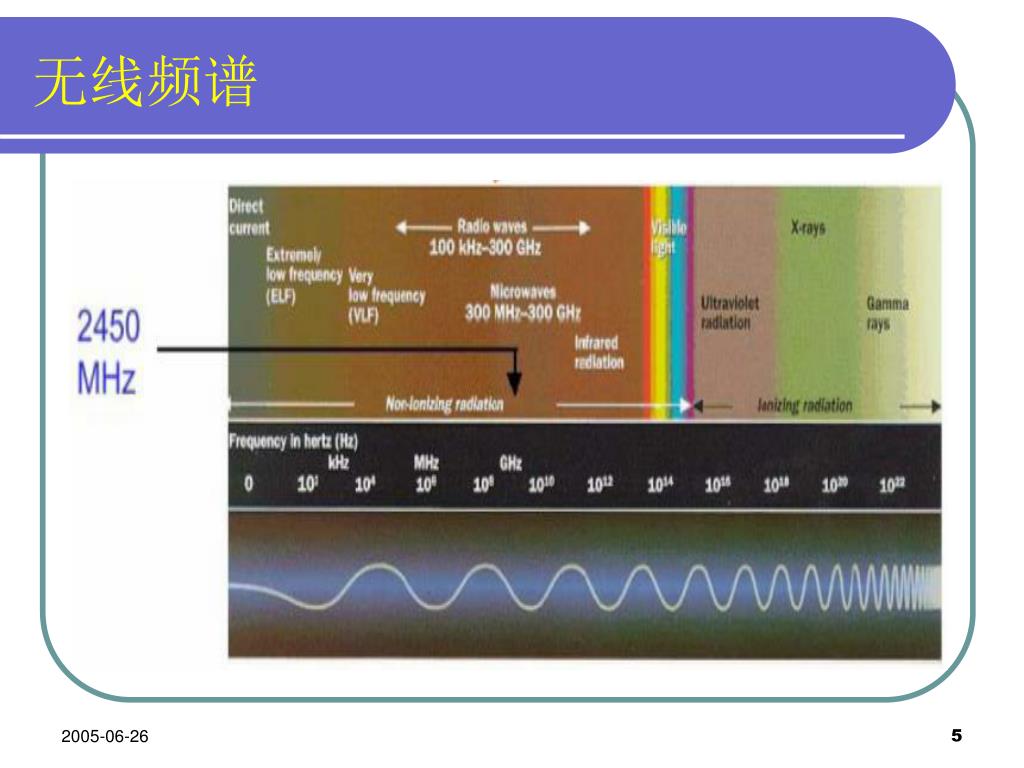

  5. 无线频谱

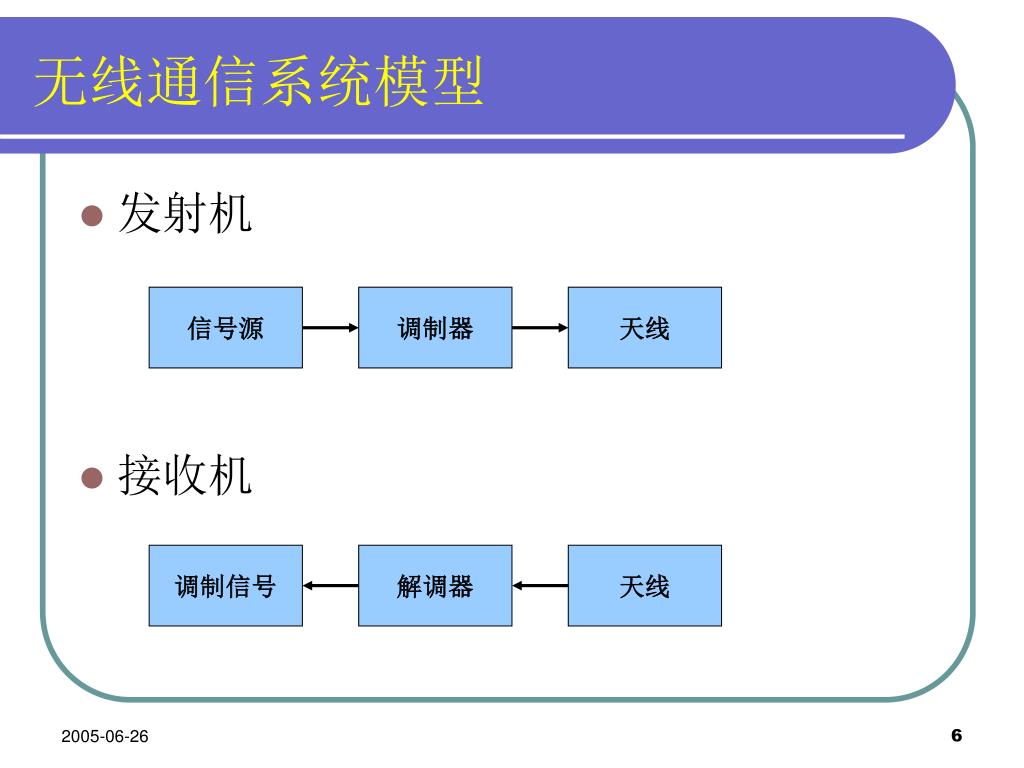

  6. 信号源 调制器 天线 调制信号 解调器 天线 无线通信系统模型 • 发射机 • 接收机

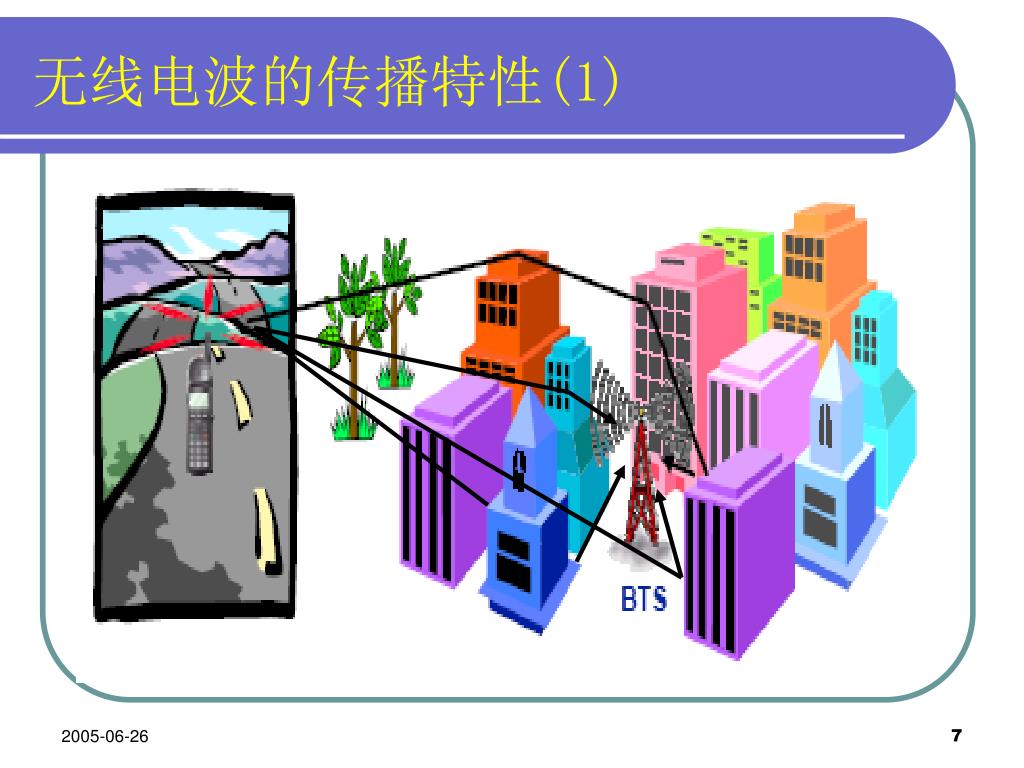

  7. 无线电波的传播特性(1)

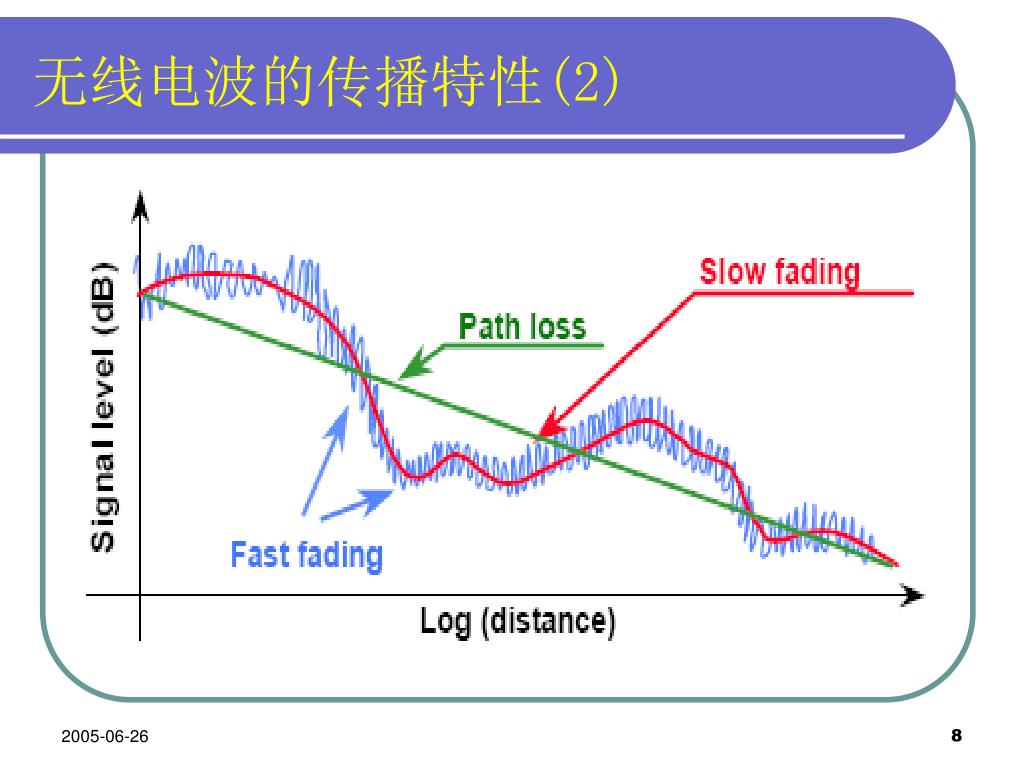

  8. 无线电波的传播特性(2)

  9. 无线网络拓扑结构(1) • 直接连接 • 取代有线连接 • 点对点通信 • 如：红外线 IrDA

  10. 无线网络拓扑结构(2) • 星型网络 • 拥有一个中心路由和控制点 • 所有数据都经过中心控制点 • 支持点对点、点对多点通信 • 如：Wi-Fi、GSM、Bluetooth等

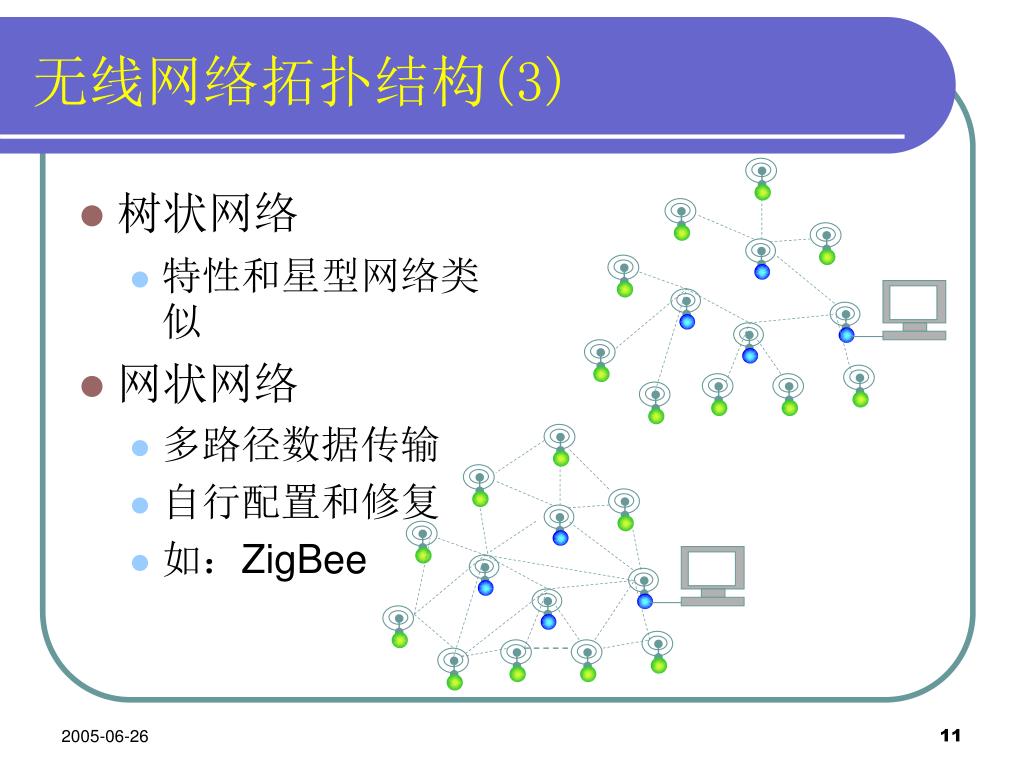

  11. 无线网络拓扑结构(3) • 树状网络 • 特性和星型网络类似 • 网状网络 • 多路径数据传输 • 自行配置和修复 • 如：ZigBee

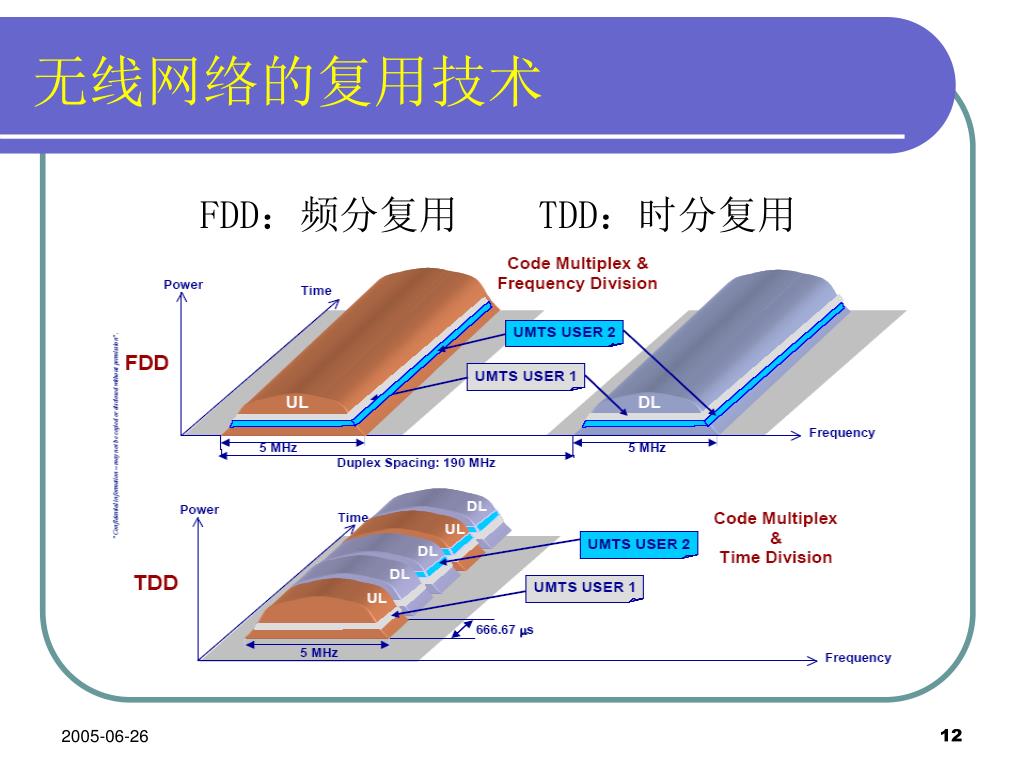

  12. FDD：频分复用 TDD：时分复用 无线网络的复用技术

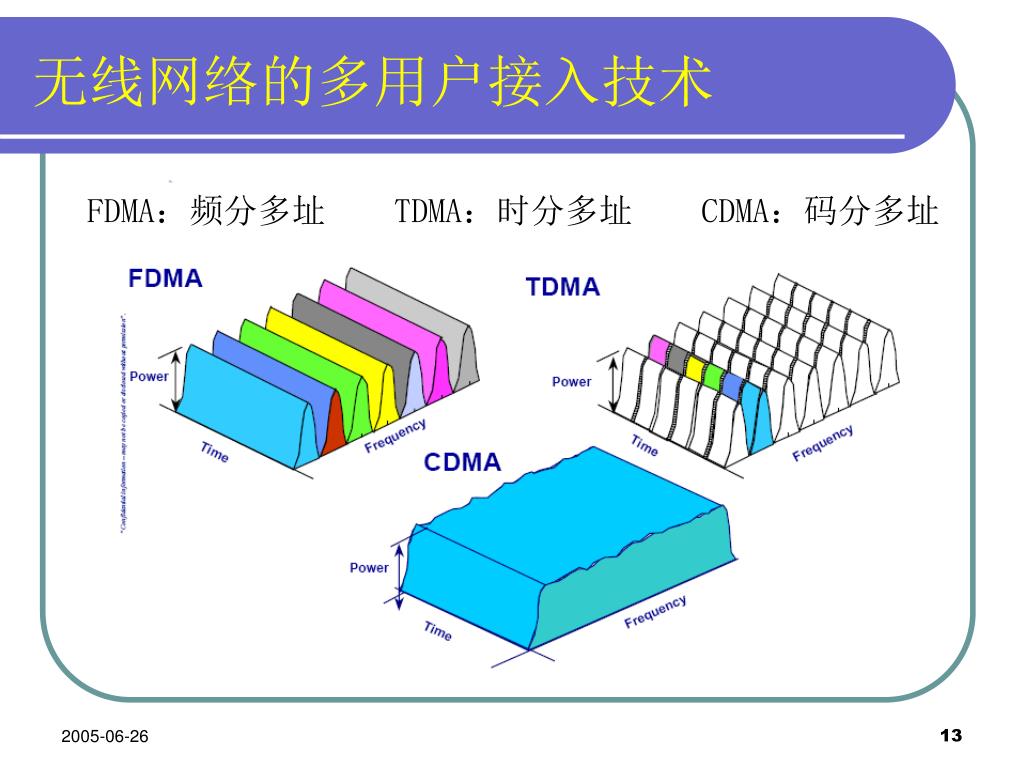

  13. FDMA：频分多址 TDMA：时分多址 CDMA：码分多址 无线网络的多用户接入技术

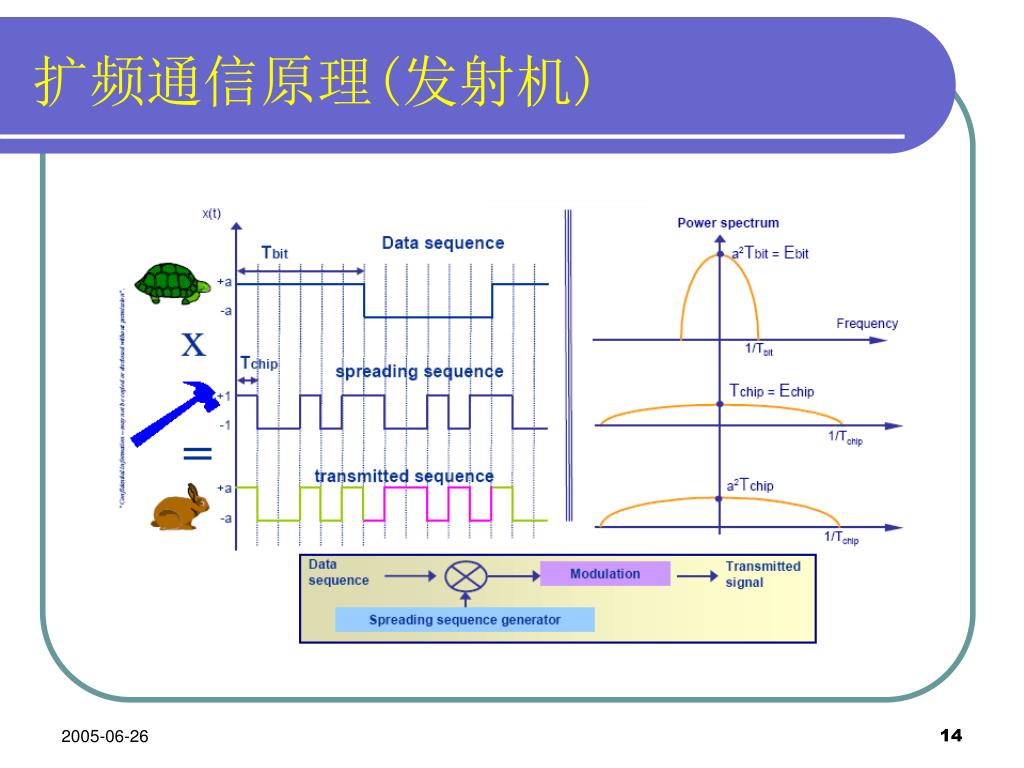

  14. 扩频通信原理(发射机)

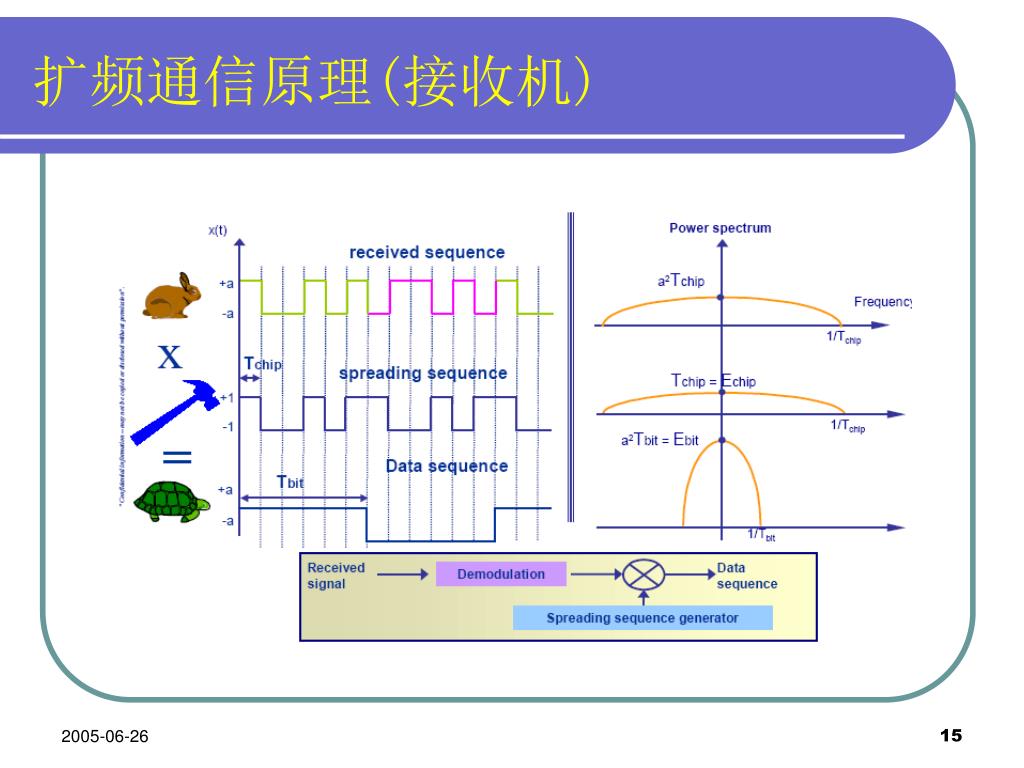

  15. 扩频通信原理(接收机)

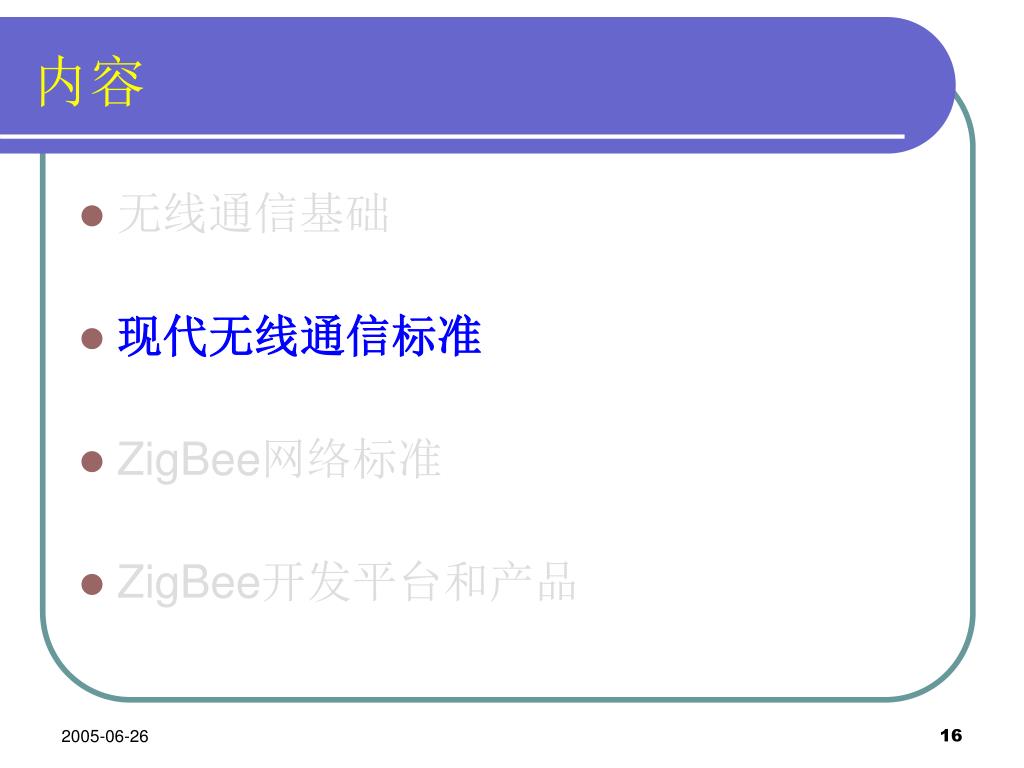

  16. 内容 • 无线通信基础 • 现代无线通信标准 • ZigBee网络标准 • ZigBee开发平台和产品

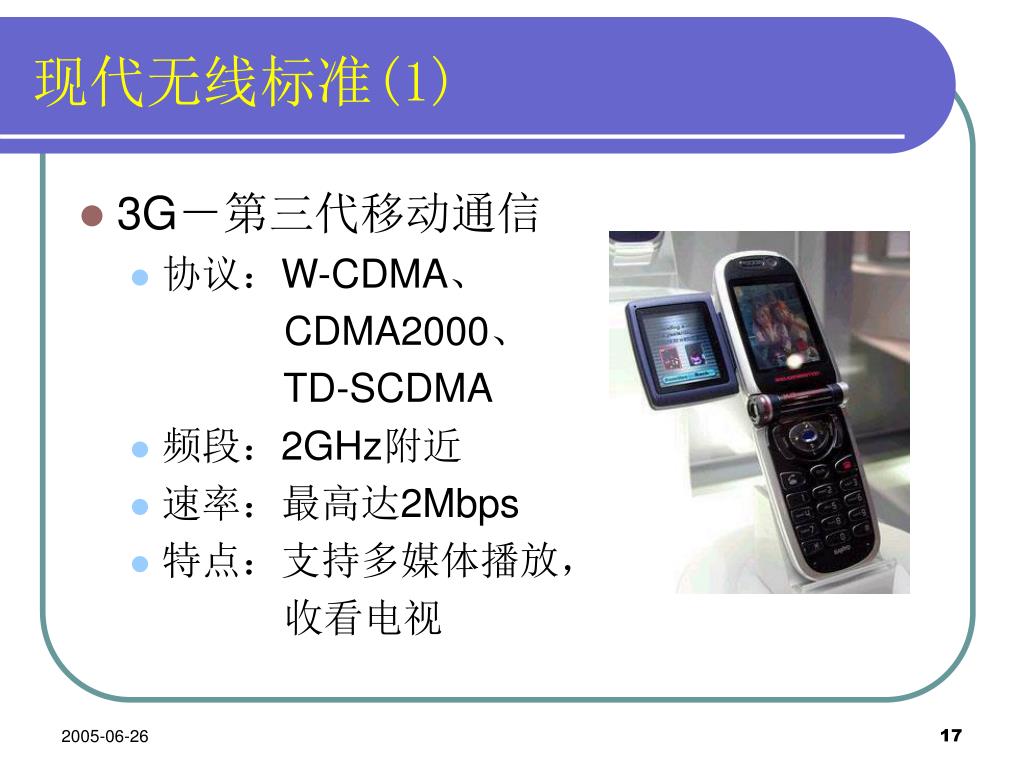

  17. 现代无线标准(1) • 3G－第三代移动通信 • 协议：W-CDMA、 CDMA2000、 TD-SCDMA • 频段：2GHz附近 • 速率：最高达2Mbps • 特点：支持多媒体播放， 收看电视

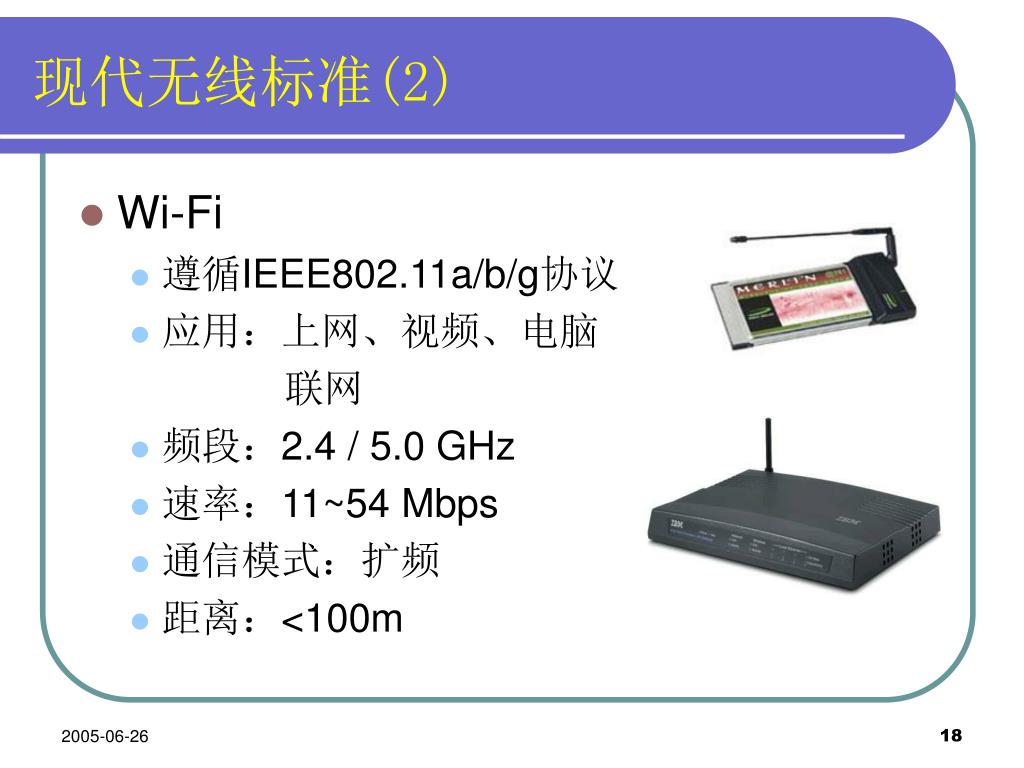

  18. 现代无线标准(2) • Wi-Fi • 遵循IEEE802.11a/b/g协议 • 应用：上网、视频、电脑 联网 • 频段：2.4 / 5.0 GHz • 速率：11~54 Mbps • 通信模式：扩频 • 距离：<100m

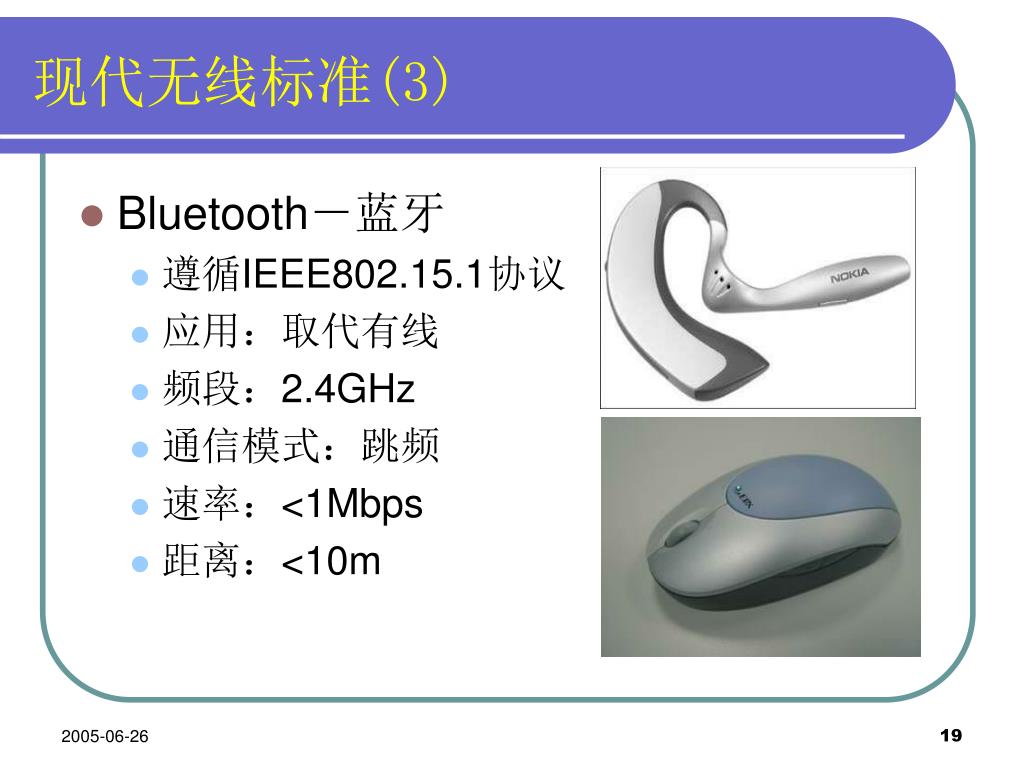

  19. 现代无线标准(3) • Bluetooth－蓝牙 • 遵循IEEE802.15.1协议 • 应用：取代有线 • 频段：2.4GHz • 通信模式：跳频 • 速率：<1Mbps • 距离：<10m

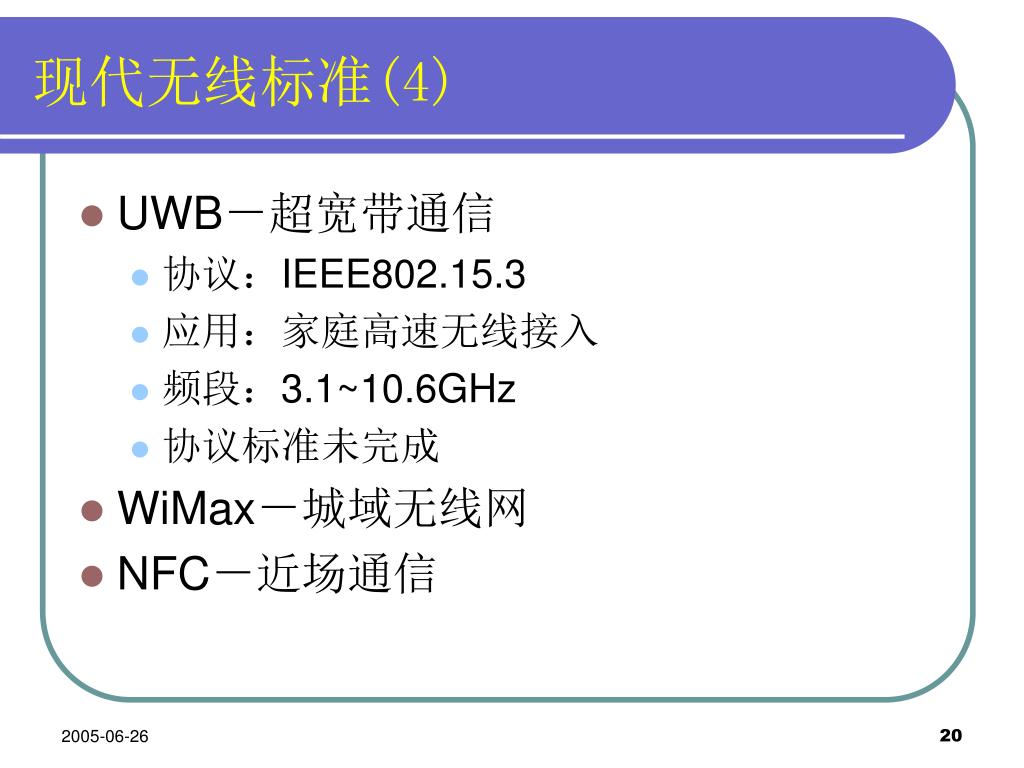

  20. 现代无线标准(4) • UWB－超宽带通信 • 协议：IEEE802.15.3 • 应用：家庭高速无线接入 • 频段：3.1~10.6GHz • 协议标准未完成 • WiMax－城域无线网 • NFC－近场通信

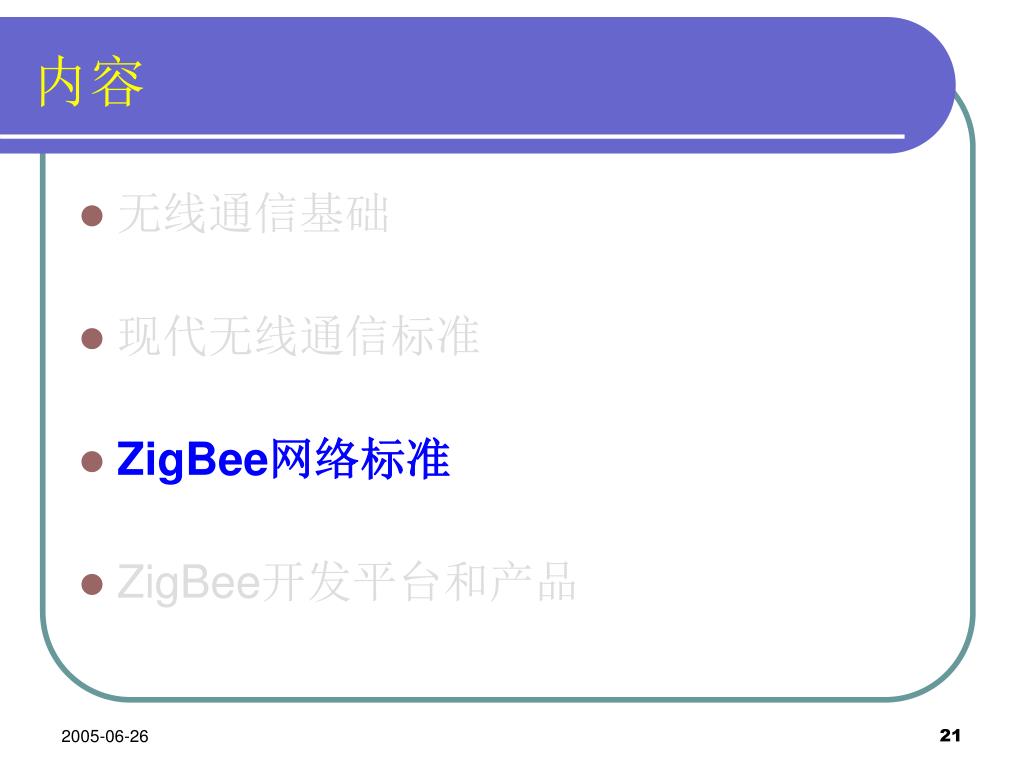

  21. 内容 • 无线通信基础 • 现代无线通信标准 • ZigBee网络标准 • ZigBee开发平台和产品

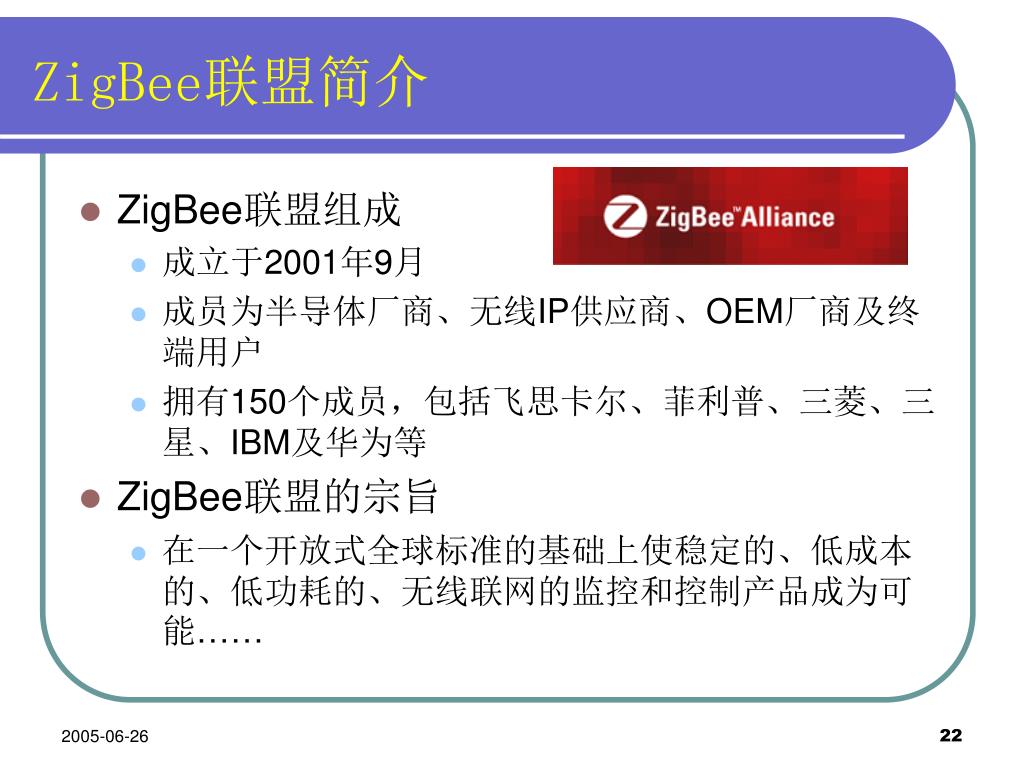

  22. ZigBee联盟简介 • ZigBee联盟组成 • 成立于2001年9月 • 成员为半导体厂商、无线IP供应商、OEM厂商及终端用户 • 拥有150个成员，包括飞思卡尔、菲利普、三菱、三星、IBM及华为等 • ZigBee联盟的宗旨 • 在一个开放式全球标准的基础上使稳定的、低成本的、低功耗的、无线联网的监控和控制产品成为可能……

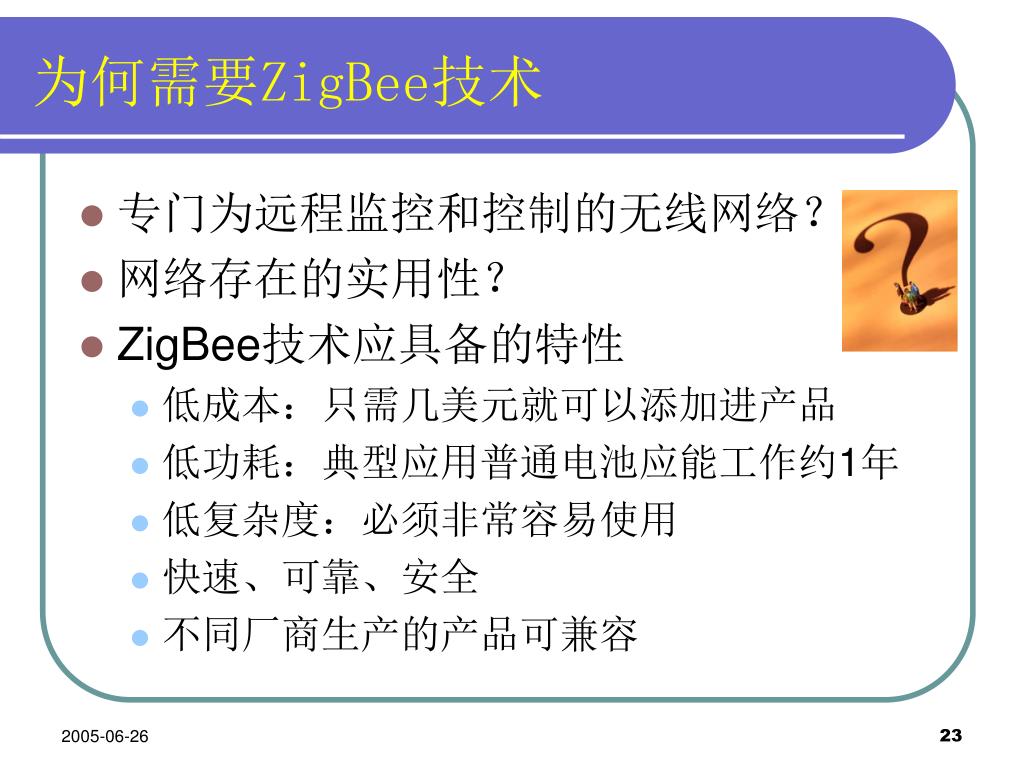

  23. 为何需要ZigBee技术 • 专门为远程监控和控制的无线网络？ • 网络存在的实用性？ • ZigBee技术应具备的特性 • 低成本：只需几美元就可以添加进产品 • 低功耗：典型应用普通电池应能工作约1年 • 低复杂度：必须非常容易使用 • 快速、可靠、安全 • 不同厂商生产的产品可兼容

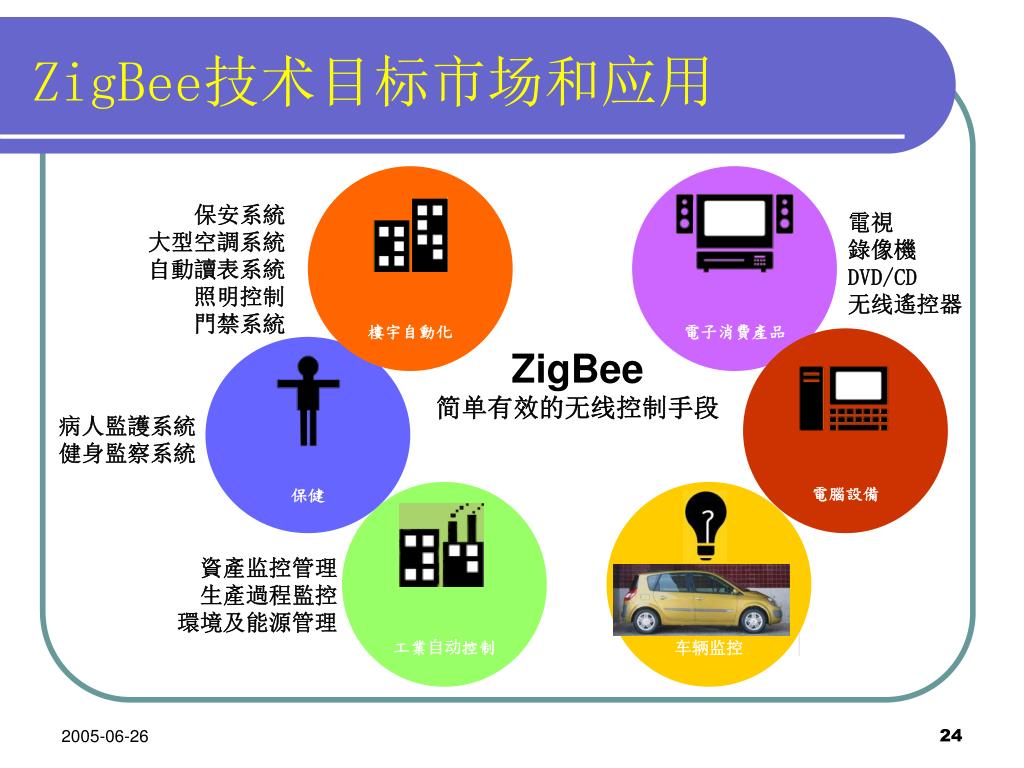

  24. ZigBee技术目标市场和应用 樓宇自動化 電子消費產品 電視 錄像機 DVD/CD 无线遙控器 保安系統 大型空調系統 自動讀表系統 照明控制 門禁系統 電腦設備 保健 ZigBee 简单有效的无线控制手段 病人監護系統 健身監察系統 工業自动控制 车辆监控 資產监控管理 生產過程監控 環境及能源管理

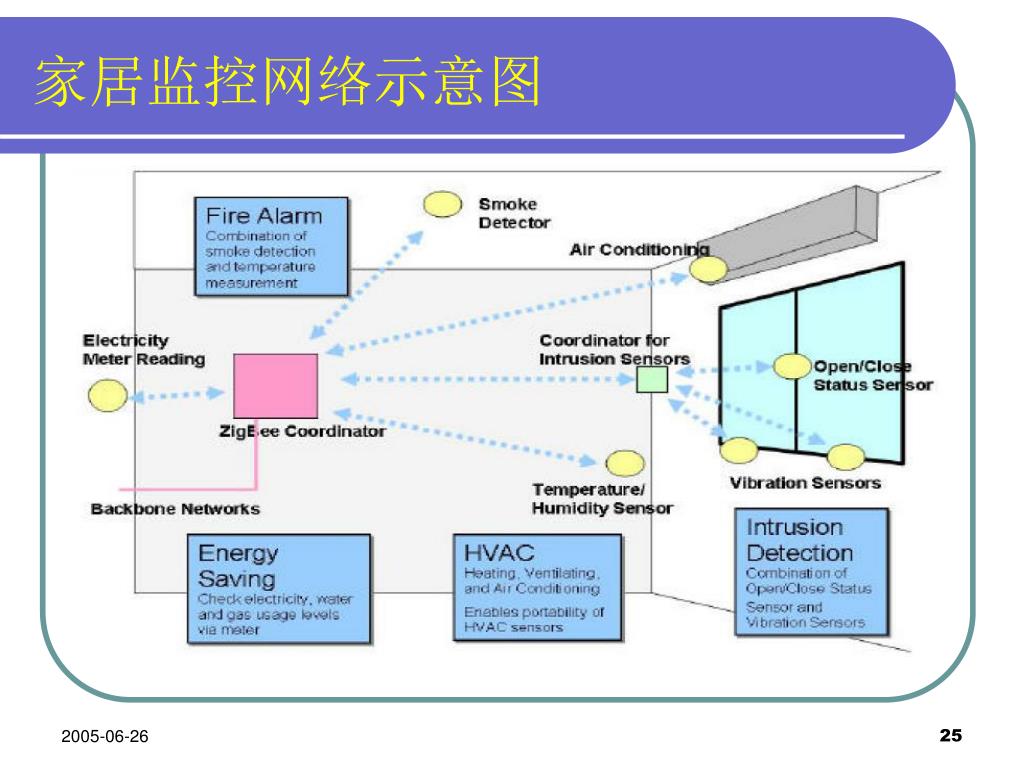

  25. 家居监控网络示意图

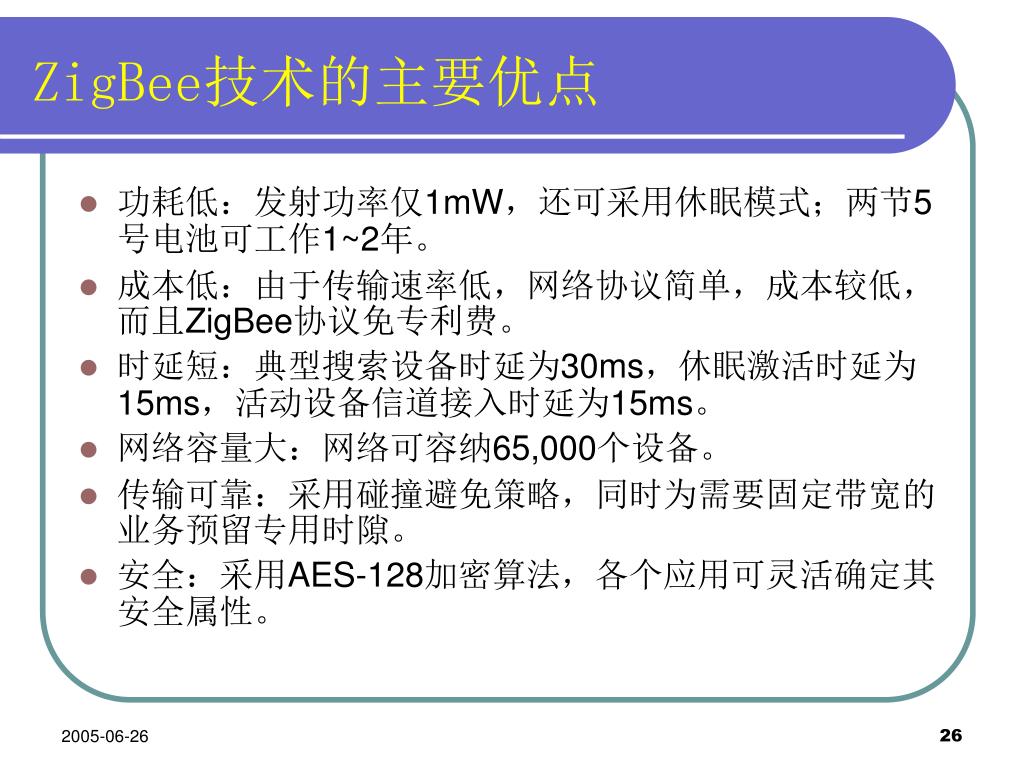

  26. ZigBee技术的主要优点 • 功耗低：发射功率仅1mW，还可采用休眠模式；两节5号电池可工作1~2年。 • 成本低：由于传输速率低，网络协议简单，成本较低，而且ZigBee协议免专利费。 • 时延短：典型搜索设备时延为30ms，休眠激活时延为15ms，活动设备信道接入时延为15ms。 • 网络容量大：网络可容纳65,000个设备。 • 传输可靠：采用碰撞避免策略，同时为需要固定带宽的业务预留专用时隙。 • 安全：采用AES-128加密算法，各个应用可灵活确定其安全属性。

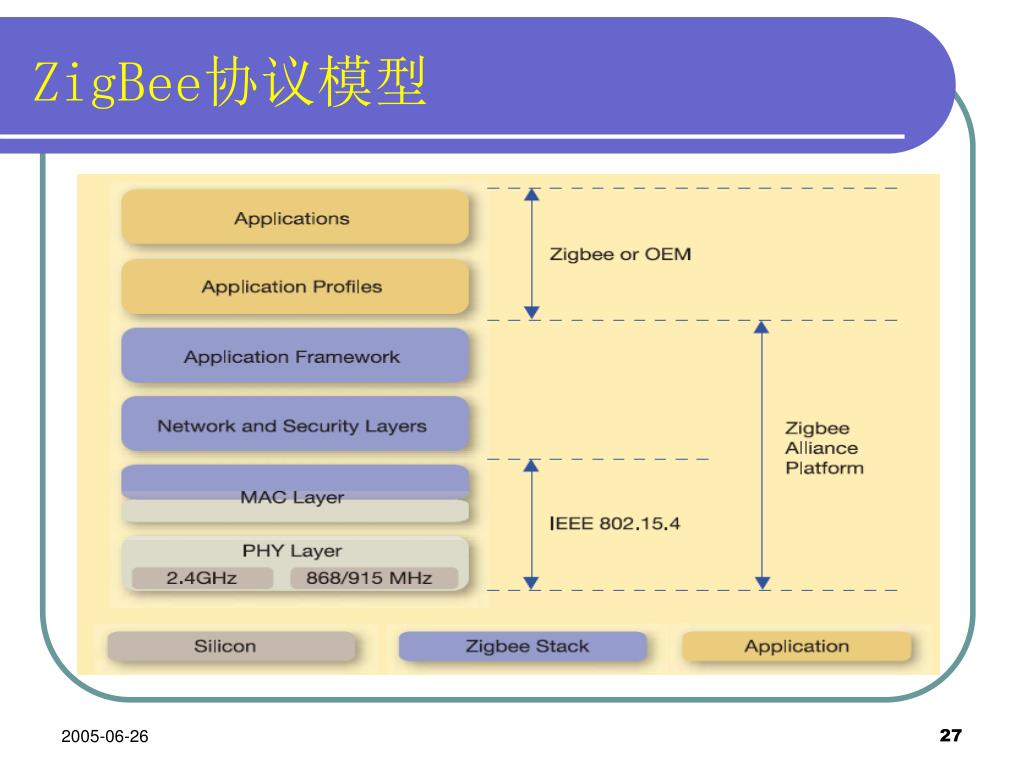

  27. ZigBee协议模型

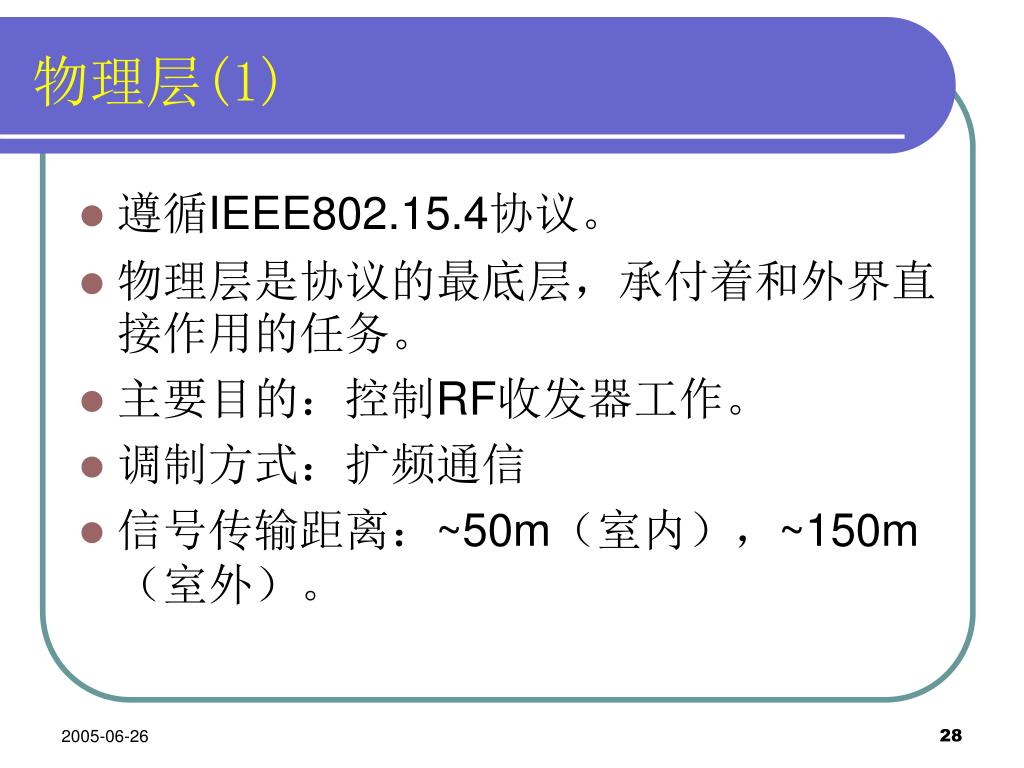

  28. 物理层(1) • 遵循IEEE802.15.4协议。 • 物理层是协议的最底层，承付着和外界直接作用的任务。 • 主要目的：控制RF收发器工作。 • 调制方式：扩频通信 • 信号传输距离：~50m（室内），~150m（室外）。

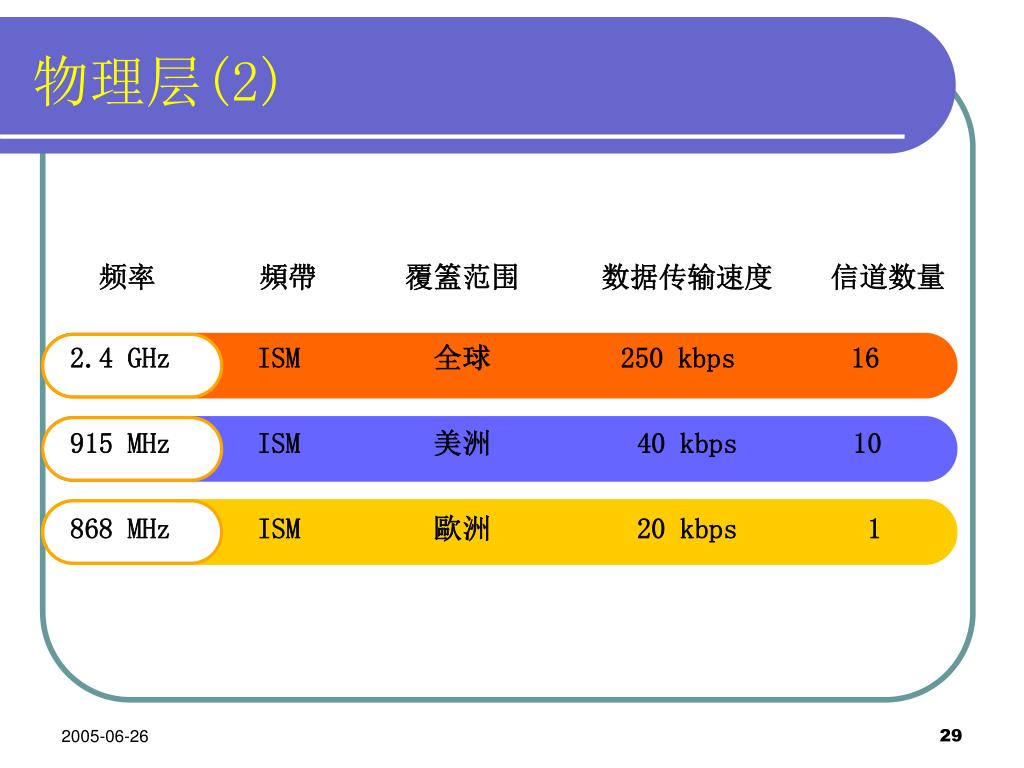

  29. 频率頻帶 覆篕范围数据传输速度信道数量 2.4 GHz ISM 全球 250 kbps 16 915 MHz ISM 美洲40 kbps 10 868 MHz ISM歐洲20 kbps 1 物理层(2)

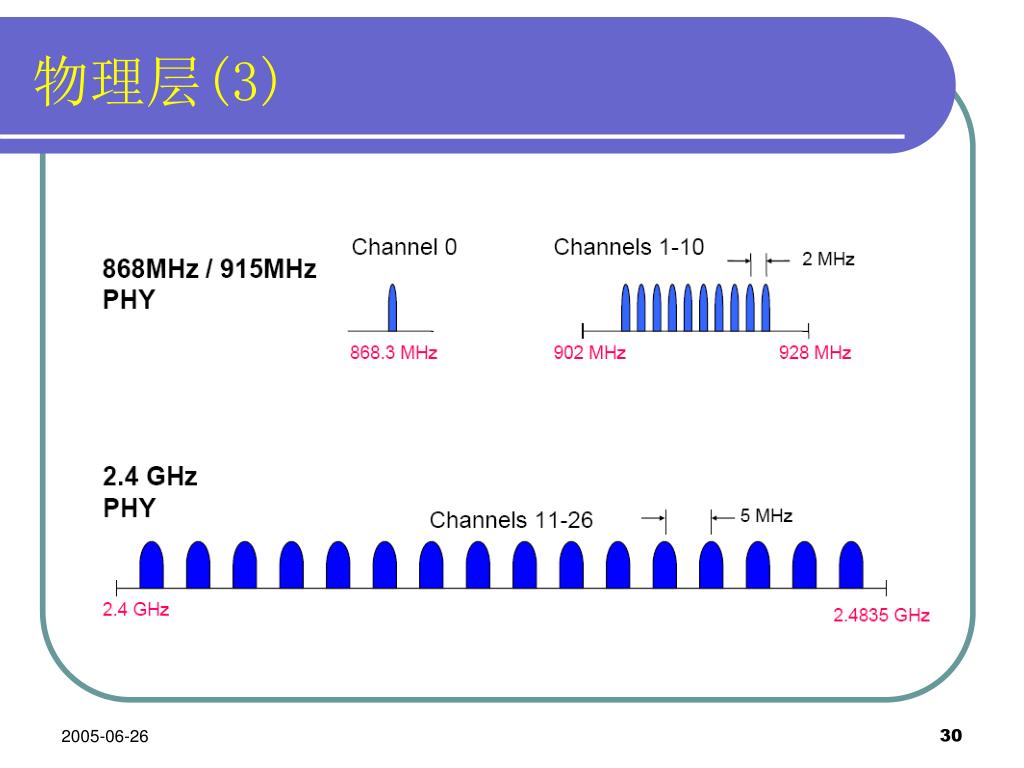

  30. 物理层(3)

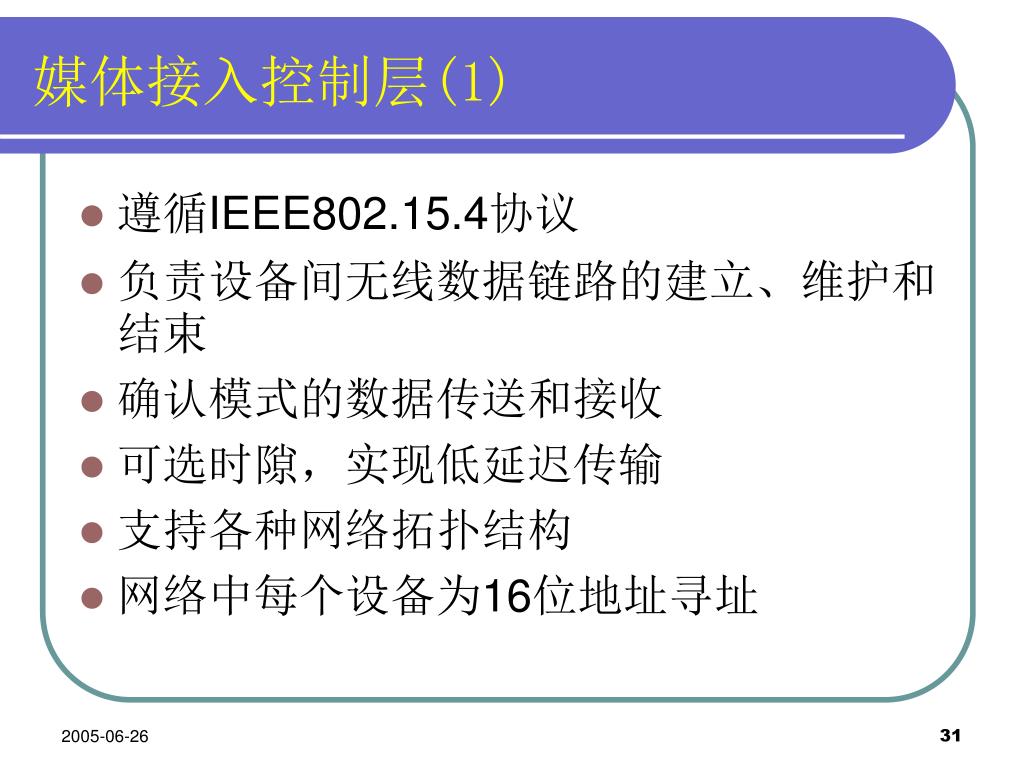

  31. 媒体接入控制层(1) • 遵循IEEE802.15.4协议 • 负责设备间无线数据链路的建立、维护和结束 • 确认模式的数据传送和接收 • 可选时隙，实现低延迟传输 • 支持各种网络拓扑结构 • 网络中每个设备为16位地址寻址

  32. 媒体接入控制层(2) • 全功能器件 FFD • 可工作于所有网络结构 • 可作为网络协调器 • 可与网络中任何节点通信 • 简化功能器件 RFD • 仅可和网络中的FFD通信 • 不能作为网络协调器

  33. 媒体接入控制层(3) • 周期性的数据通信 • 由用户决定周期的长短 • 如：烟雾传感器 • 间歇性的数据通信 • 由用户或外界事件引发决定间歇长短 • 如：电灯开关 • 重复而快速反应的数据通信 • 指定固定的时隙进行通信 • 如：鼠标、键盘

  34. 网络及安全层 • 建立新的网络 • 处理节点的进入和离开网络 • 根据网络类型设置节点的协议堆栈 • 使网络协调器对节点分配地址 • 保证节点之间的同步 • 提供网络的路由 • 保证数据的完整性 • 使用可选的AES-128对通信加密

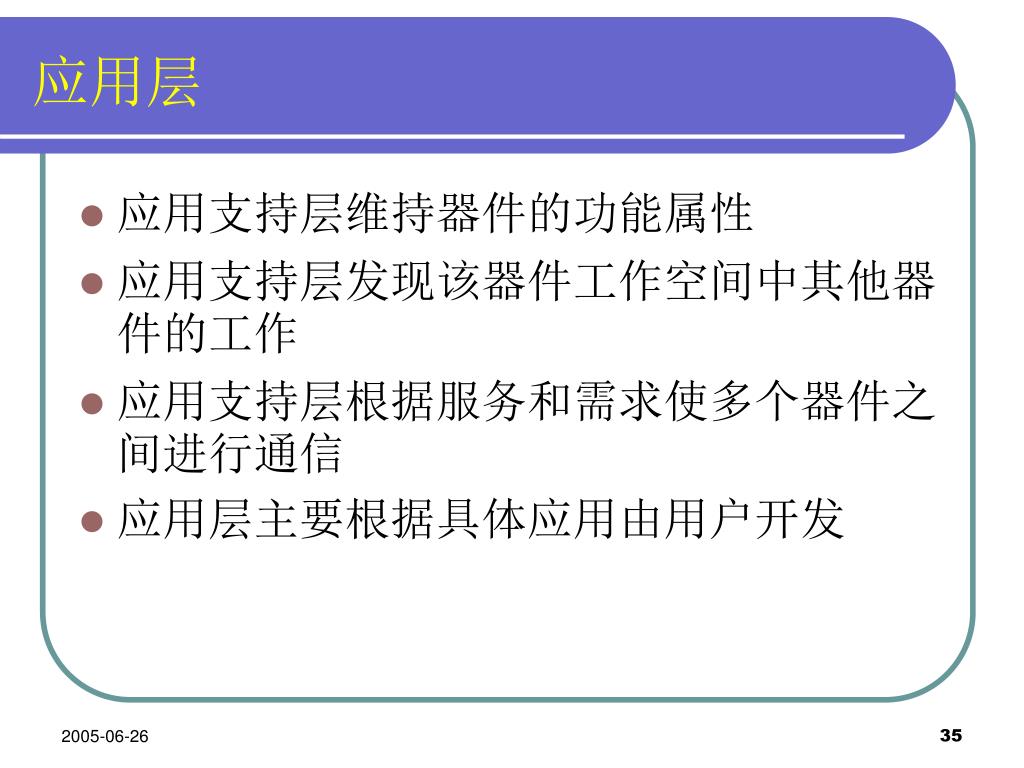

  35. 应用层 • 应用支持层维持器件的功能属性 • 应用支持层发现该器件工作空间中其他器件的工作 • 应用支持层根据服务和需求使多个器件之间进行通信 • 应用层主要根据具体应用由用户开发

  36. ZigBee与其他无线标准的对比

  37. 内容 • 无线通信基础 • 现代无线通信标准 • ZigBee网络标准 • ZigBee开发平台和产品

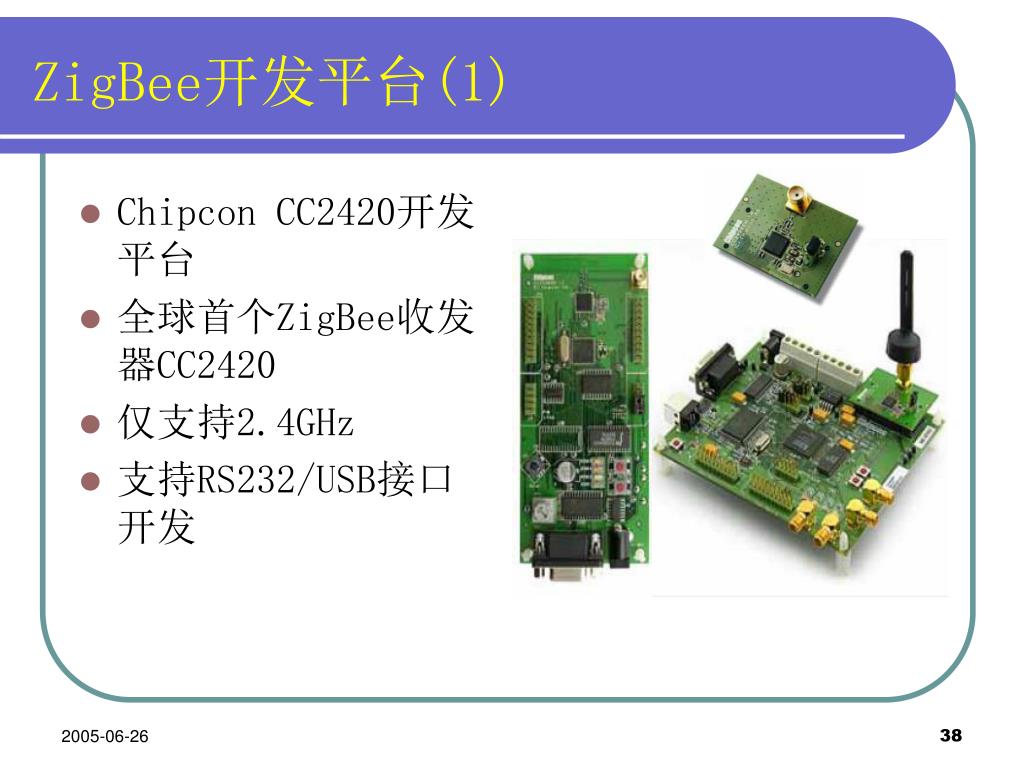

  38. ZigBee开发平台(1) • Chipcon CC2420开发平台 • 全球首个ZigBee收发器CC2420 • 仅支持2.4GHz • 支持RS232/USB接口开发

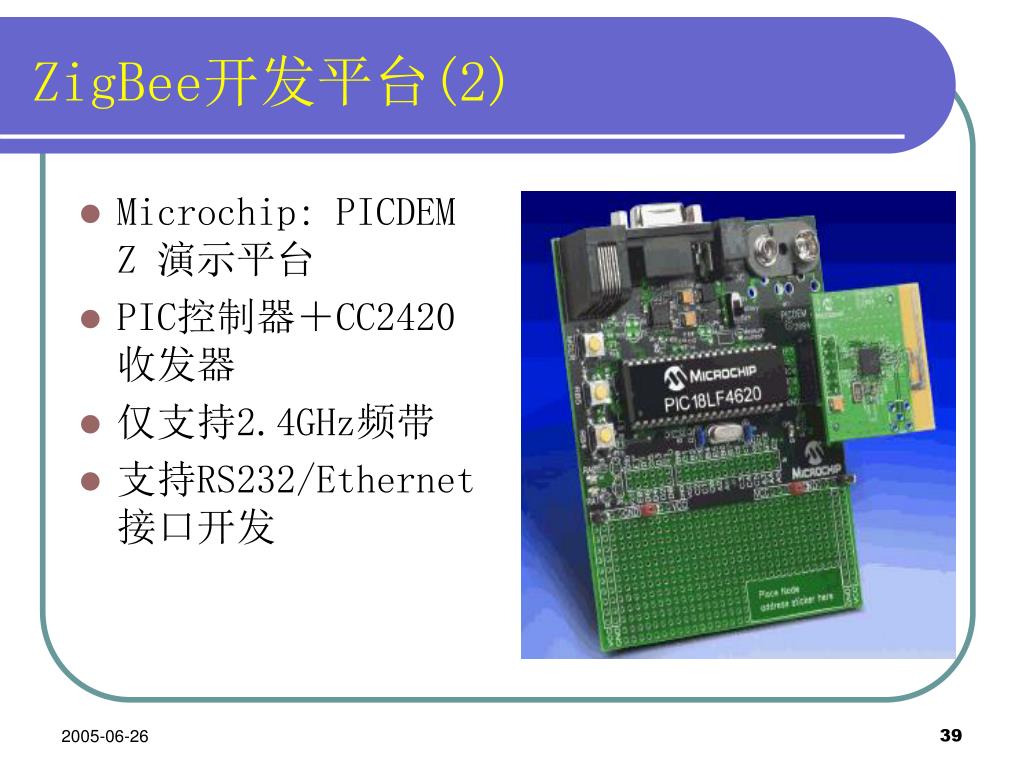

  39. ZigBee开发平台(2) • Microchip: PICDEM Z 演示平台 • PIC控制器＋CC2420收发器 • 仅支持2.4GHz频带 • 支持RS232/Ethernet接口开发

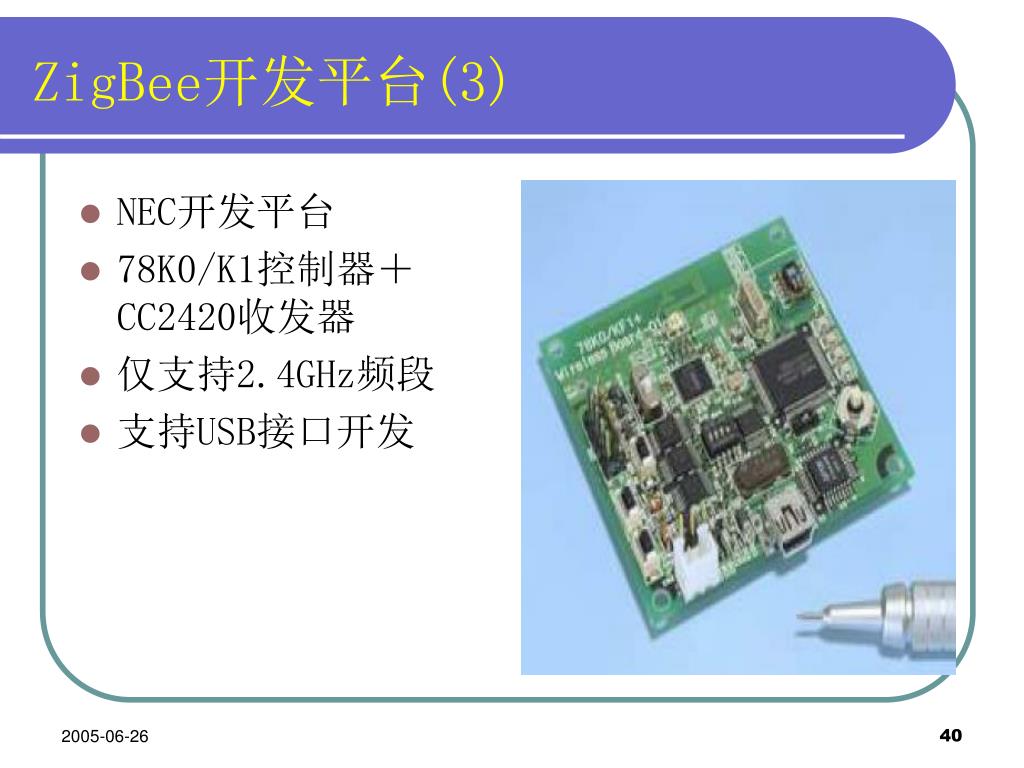

  40. ZigBee开发平台(3) • NEC开发平台 • 78K0/K1控制器＋CC2420收发器 • 仅支持2.4GHz频段 • 支持USB接口开发

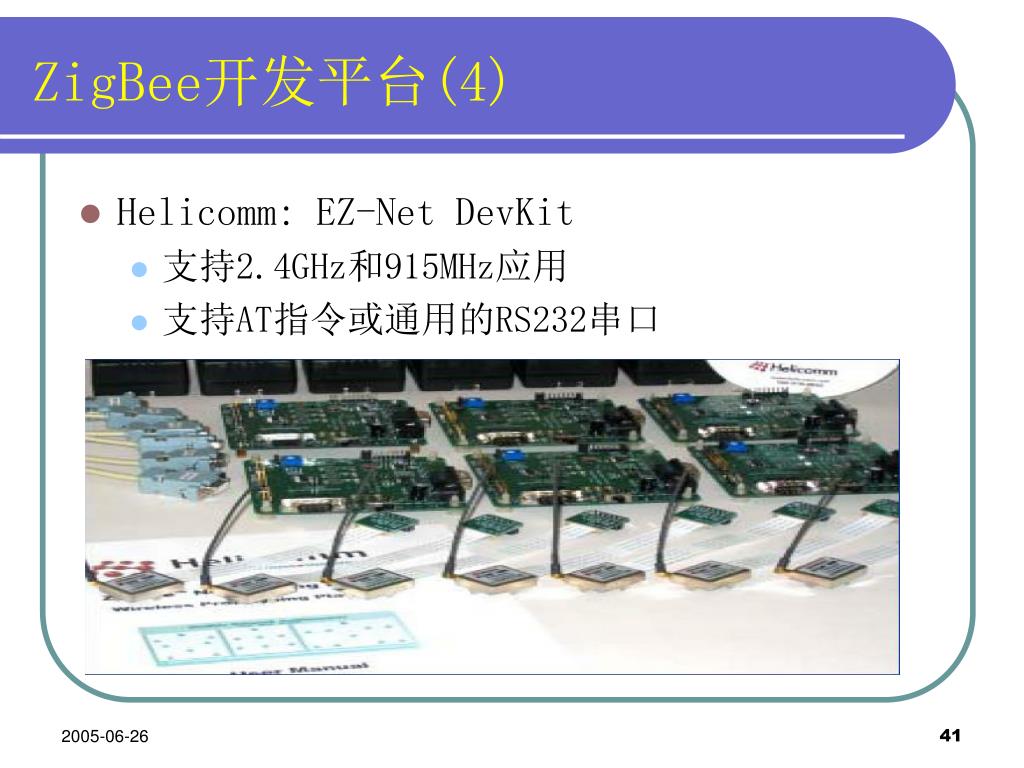

  41. ZigBee开发平台(4) • Helicomm: EZ-Net DevKit • 支持2.4GHz和915MHz应用 • 支持AT指令或通用的RS232串口

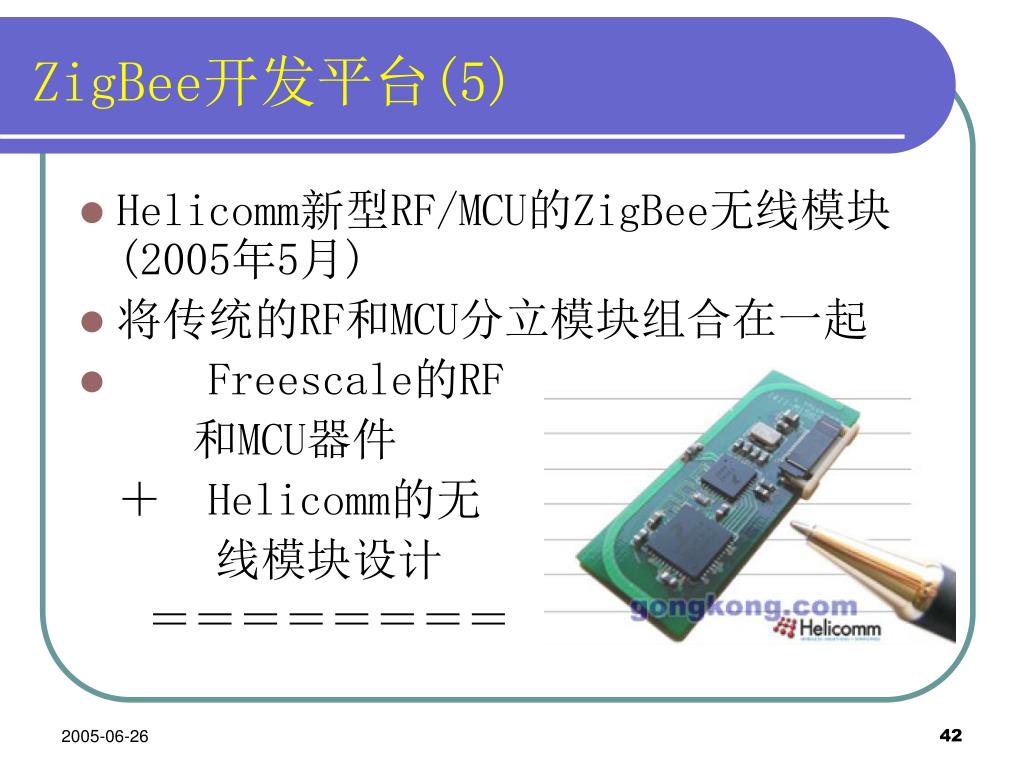

  42. ZigBee开发平台(5) • Helicomm新型RF/MCU的ZigBee无线模块 (2005年5月) • 将传统的RF和MCU分立模块组合在一起 • Freescale的RF 和MCU器件 ＋ Helicomm的无 线模块设计 ＝＝＝＝＝＝＝＝

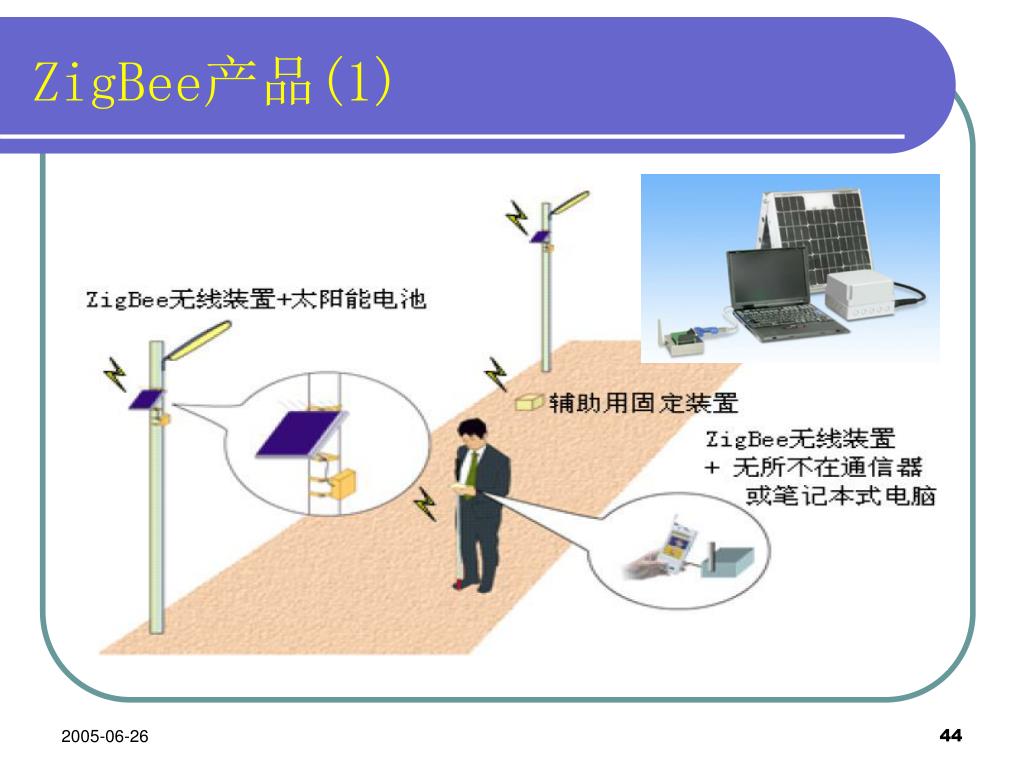

  43. ZigBee产品(1) • 日本OKI太阳能电池的ZigBee传感器网络实验机 (2005年1月） • 目的： • 测定ZigBee电波传播特性 • 测定太阳能电池供电性能 • 测定移动装置定位性能 • 推进利用ZigBee构筑无所不在的传感器网络

  44. ZigBee产品(1)

  45. ZigBee产品(2) • OKI的ZigBee生物传感器节点(2005年2月) • 应用在医院等医疗单位 • 患者实时身体状况信息通过ZigBee网络传送给医生或护理师

  46. ZigBee产品(3) • 日立的压力检测传感器(2004年12月) • 用于大型机械和建筑物的安全监控 • 支持ZigBee规格，通信距离达100米 • 每5分钟通信一次，1节5号锂电池可工作3年以上

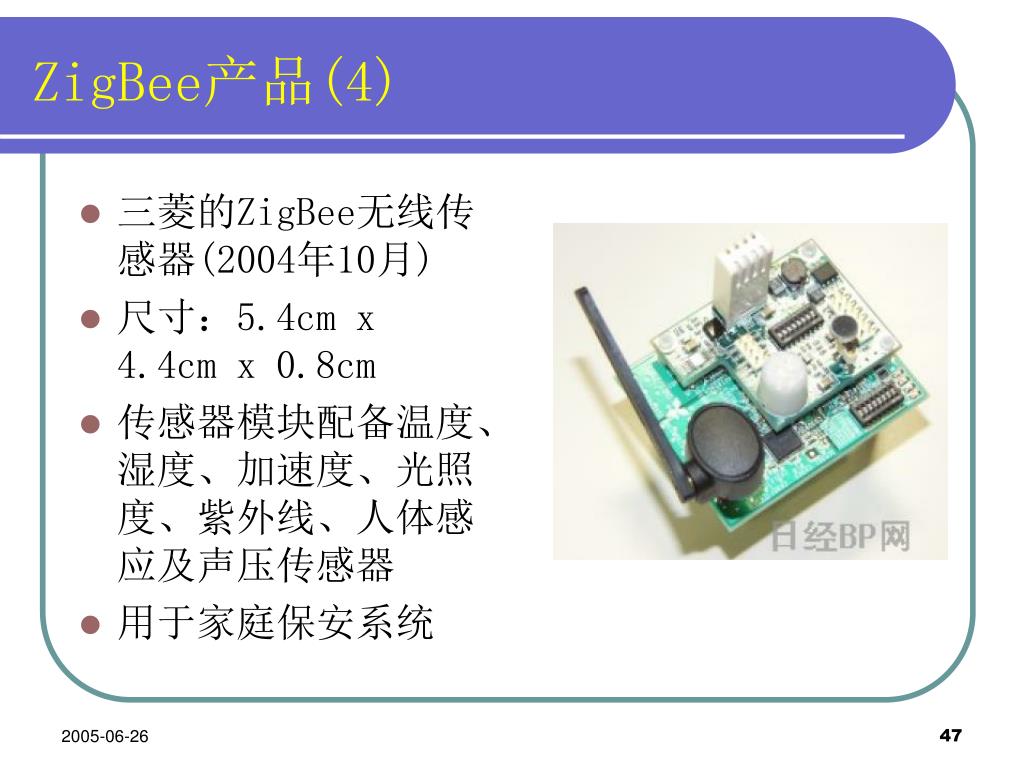

  47. ZigBee产品(4) • 三菱的ZigBee无线传感器(2004年10月) • 尺寸：5.4cm x 4.4cm x 0.8cm • 传感器模块配备温度、湿度、加速度、光照度、紫外线、人体感应及声压传感器 • 用于家庭保安系统

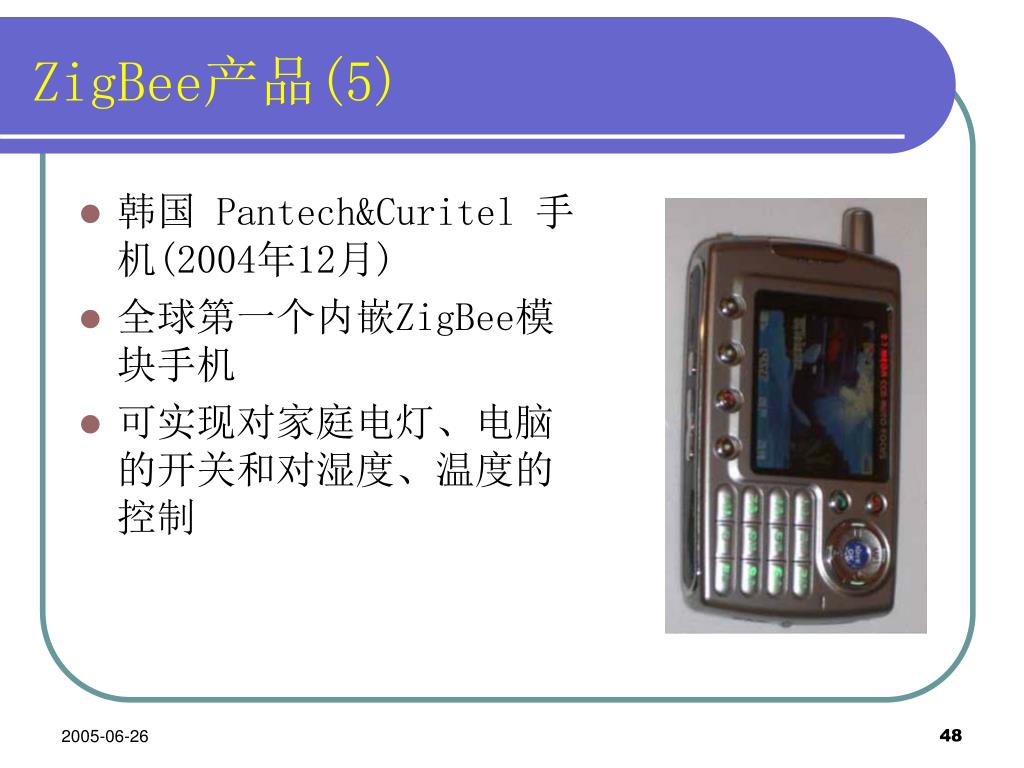

  48. ZigBee产品(5) • 韩国 Pantech&Curitel 手机(2004年12月) • 全球第一个内嵌ZigBee模块手机 • 可实现对家庭电灯、电脑的开关和对湿度、温度的控制

  49. ZigBee产品(6) • Lusora垂饰(2005年2月) • 专为老人提供居家安全保障 • 内嵌照相机、加速计、各类传感器和收发器 • 配合家居其他ZigBee传感器网络

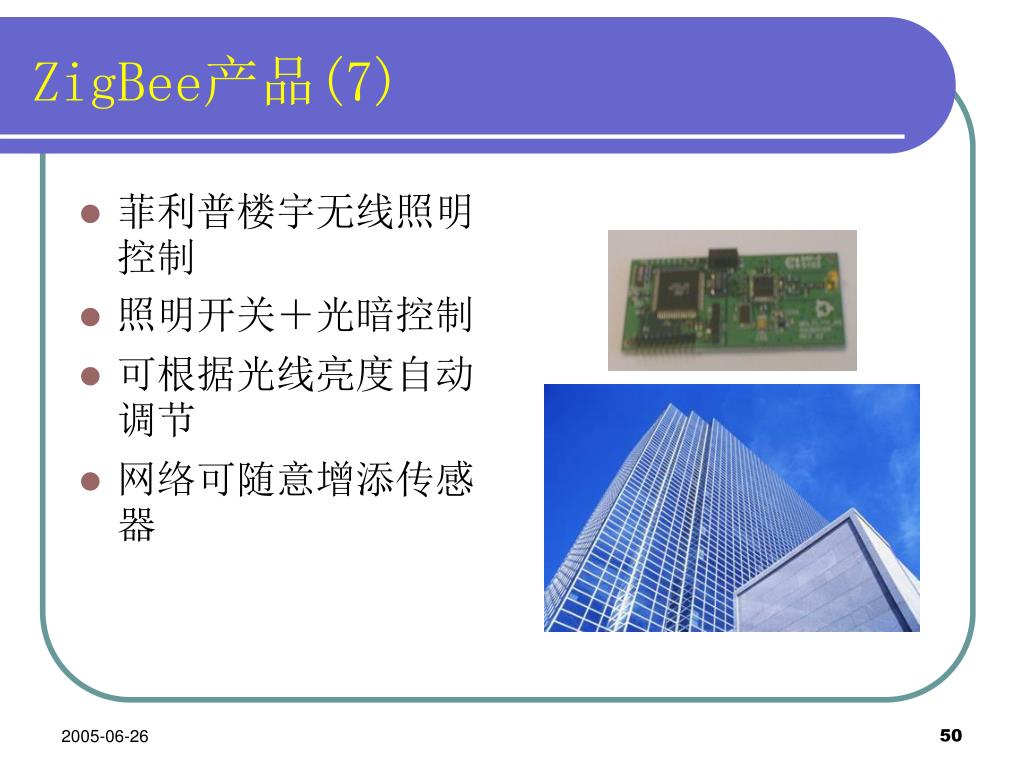

  50. ZigBee产品(7) • 菲利普楼宇无线照明控制 • 照明开关＋光暗控制 • 可根据光线亮度自动调节 • 网络可随意增添传感器
