  1. IALA e-Navigation 最新研究进展介绍 报告人:胡青 单 位:大连海事大学导航研究所 二〇一二年九月

  2. 目 录 e-Navigation研究概述 1 e-Nav技术架构研究 2 e-Nav通信方面研究 3 e-Nav导航及其相关技术研究 4 e-Nav信息交换标准体系研究 5 IALA 未来e-Nav研究构想与思考 6

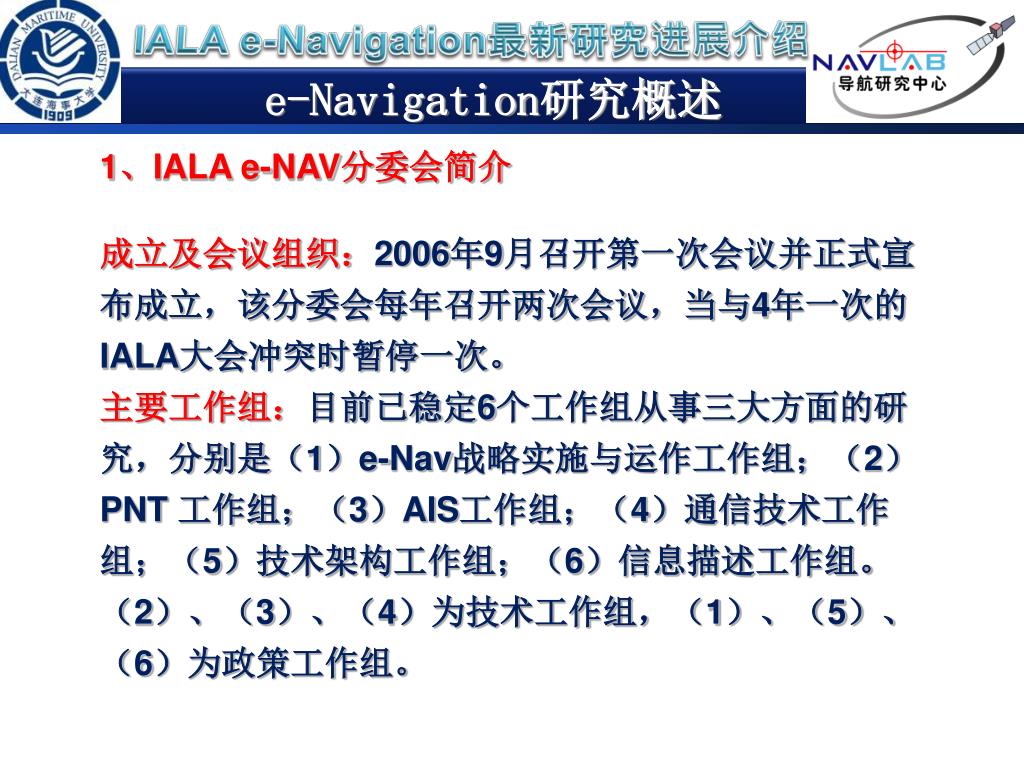

  3. e-Navigation研究概述 1、IALA e-NAV分委会简介 成立及会议组织：2006年9月召开第一次会议并正式宣布成立，该分委会每年召开两次会议，当与4年一次的IALA大会冲突时暂停一次。 主要工作组：目前已稳定6个工作组从事三大方面的研究，分别是（1）e-Nav战略实施与运作工作组；（2）PNT 工作组；（3）AIS工作组；（4）通信技术工作组；（5）技术架构工作组；（6）信息描述工作组。（2）、（3）、（4）为技术工作组，（1）、（5）、（6）为政策工作组。

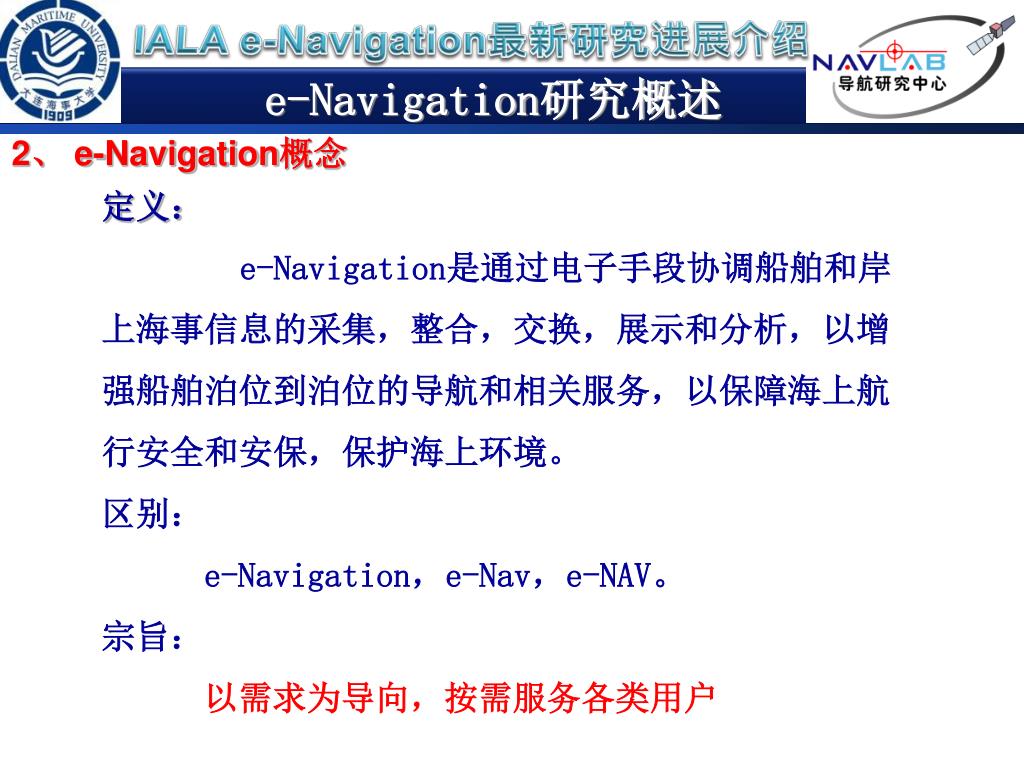

  4. e-Navigation研究概述 2、 e-Navigation概念 定义： e-Navigation是通过电子手段协调船舶和岸上海事信息的采集，整合，交换，展示和分析，以增强船舶泊位到泊位的导航和相关服务，以保障海上航行安全和安保，保护海上环境。 区别： e-Navigation，e-Nav，e-NAV。 宗旨： 以需求为导向，按需服务各类用户

  5. e-Navigation研究概述 3、IALA e-Navigation发展计划及实施表

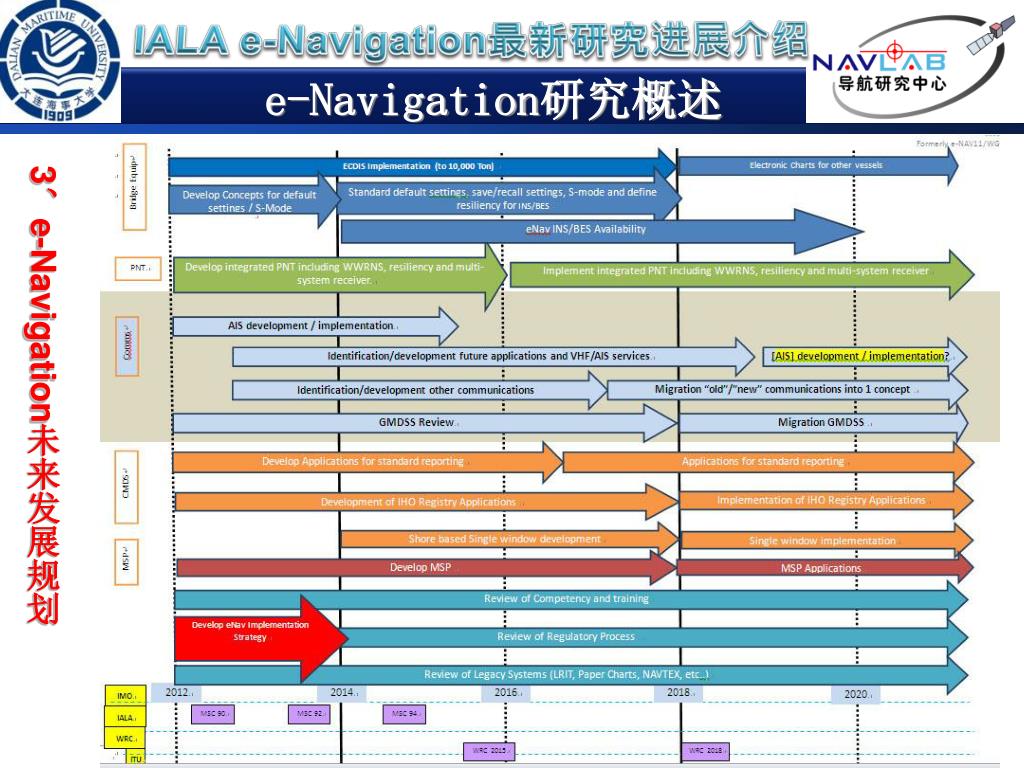

  6. e-Navigation研究概述 3、e-Navigation未来发展规划

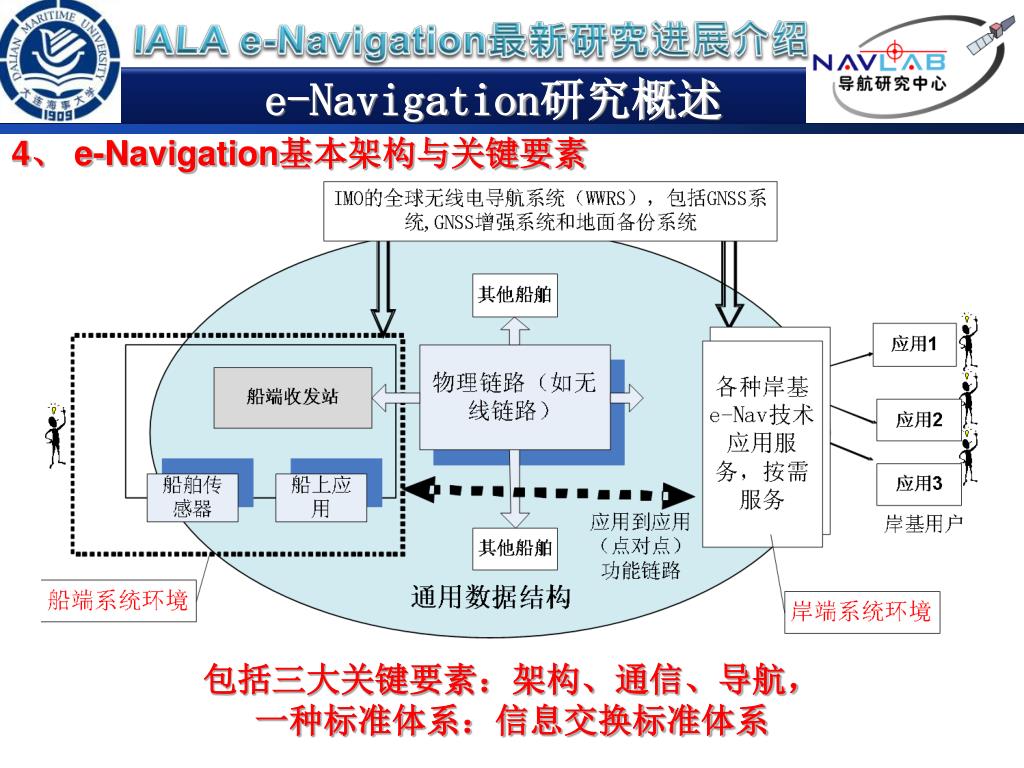

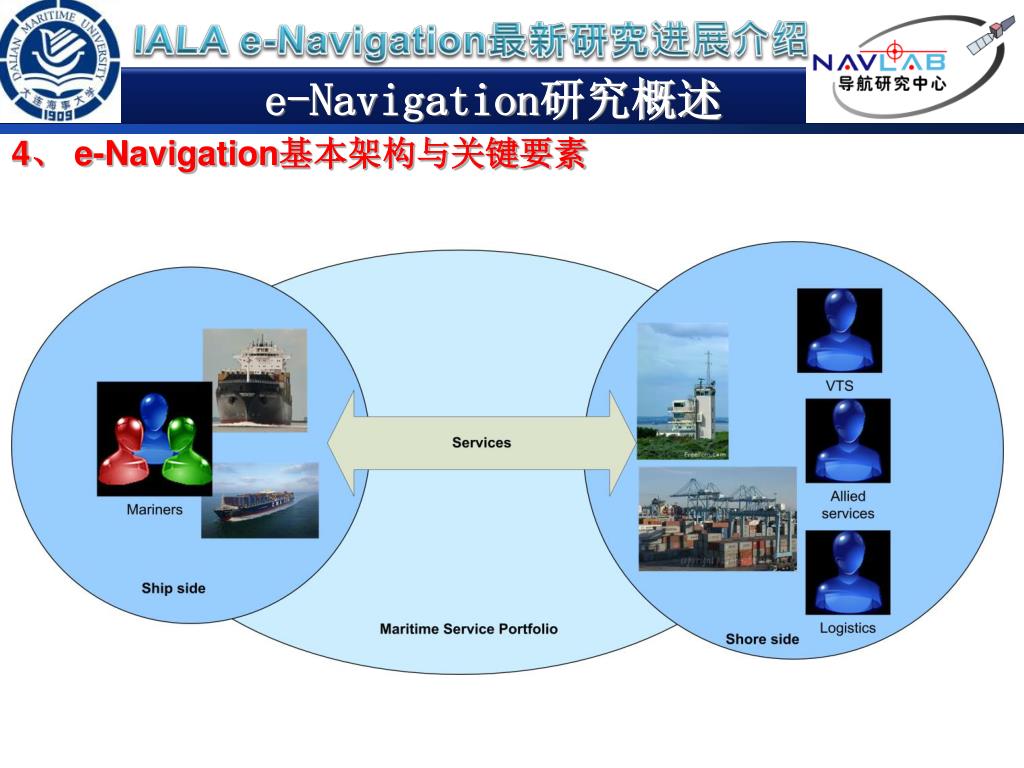

  7. e-Navigation研究概述 4、 e-Navigation基本架构与关键要素

  8. e-Navigation研究概述 4、 e-Navigation基本架构与关键要素 包括三大关键要素：架构、通信、导航， 一种标准体系：信息交换标准体系

  9. 目 录 e-Navigation研究概述 1 e-Nav技术架构研究 2 e-Nav通信方面研究 3 e-Nav导航及其相关技术研究 4 e-Nav信息交换标准体系研究 5 IALA 未来e-Nav研究构想与思考 6

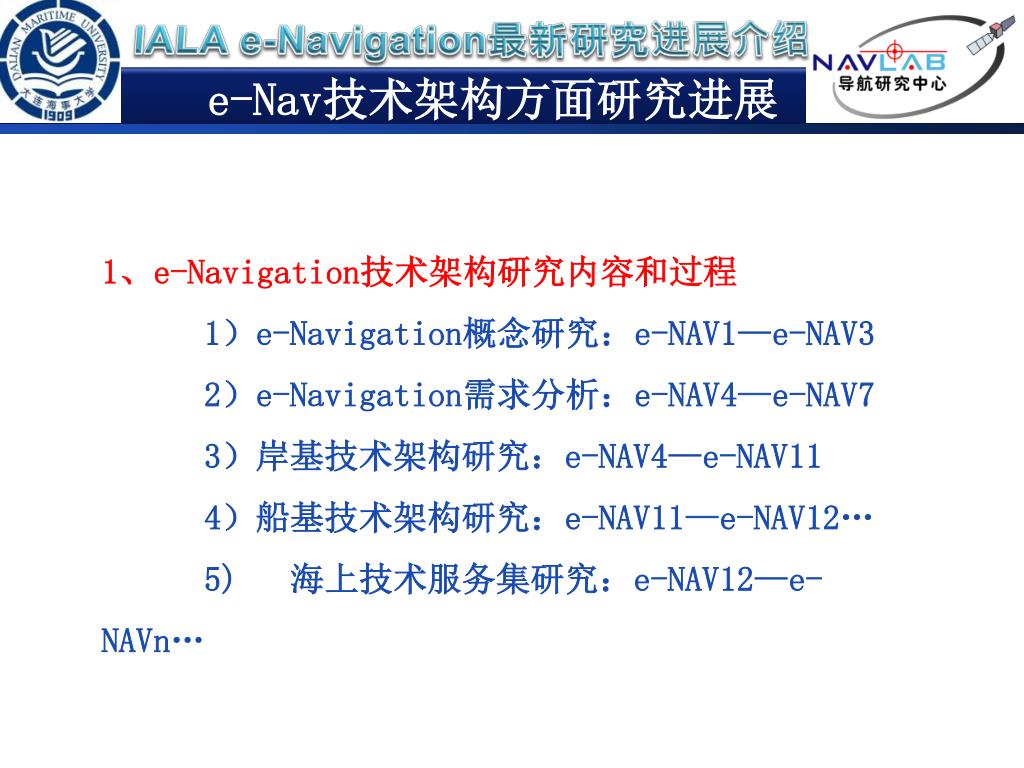

  10. e-Nav技术架构方面研究进展 1、e-Navigation技术架构研究内容和过程 1）e-Navigation概念研究：e-NAV1—e-NAV3 2）e-Navigation需求分析：e-NAV4—e-NAV7 3）岸基技术架构研究：e-NAV4—e-NAV11 4）船基技术架构研究：e-NAV11—e-NAV12… 5) 海上技术服务集研究：e-NAV12—e-NAVn…

  11. e-Nav技术架构方面研究进展 2、技术架构研究与发展： 从e-NAV4会一直持续到e-NAV14，甚至一直持续下去 分为岸基技术架构、船基技术架构和海上服务集三部分 岸基技术架构以用户需求分析为基础，通过需求差距分析、风险分析和成本效益分析，最后形成不同的用户服务，每项用户服务是一个独立的服务体，但又通过IHO信息描述和相关数据交换标准与e-Navigation架构形成一个统一体。 船基技术架构将船上各类传感、通信、导航设施连接起来，同样按需服务不同的船员，并通过通信与岸基e-Navigation体系有机链接。 海上服务集：从e-NAV12上开始提出，会逐渐完善。2012.09

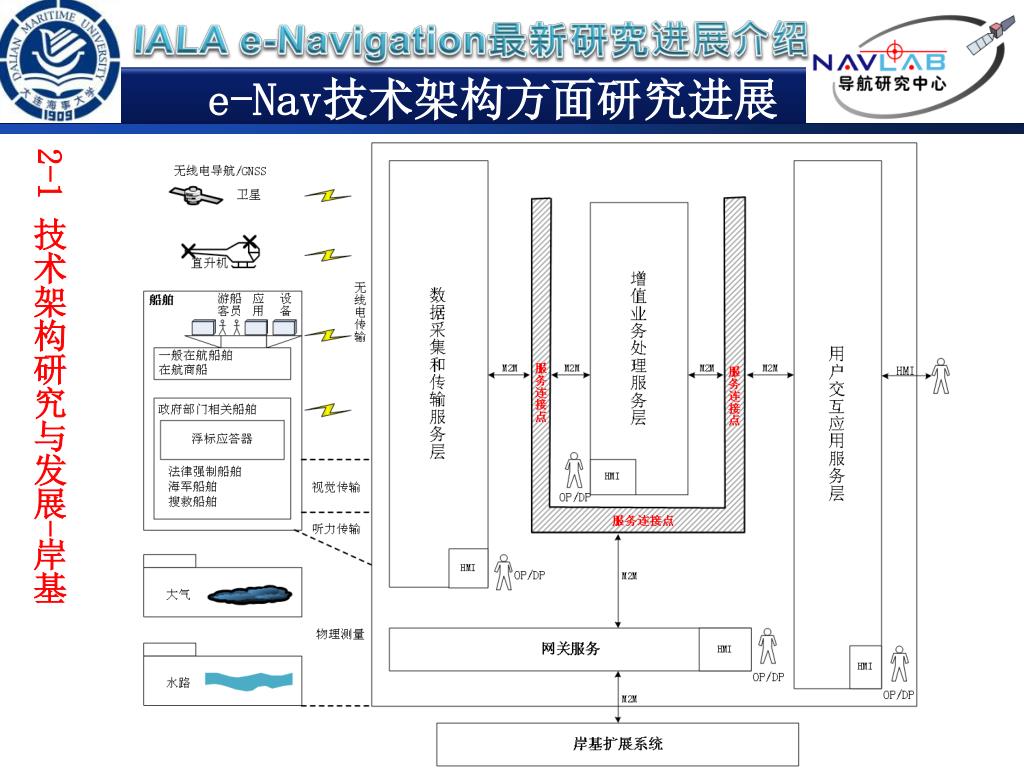

  12. e-Nav技术架构方面研究进展 2-1 技术架构研究与发展-岸基

  13. e-Nav技术架构方面研究进展 2-2 技术架构与要素-船端

  14. e-Nav技术架构方面研究进展 3、技术架构研究与发展 最新进展：1）人员因素考虑 e-NAV10上，由于STW提出了在e-Navigation实施发展计划中应充分考虑人员因素，因此，e-NAV10确定下一步应深入研究人员因素在需求、架构中的作用，形成了“人员因素研究”程序，未来的e-Navigation架构中会进一步考虑人员因素的影响并相应修改完善。但在e-NAV11上没看到最新成果。 为此，IMO成立了新的e-Navigation通信联络组，联合MSC各分委会（NAV/COMSAR/STW）、IALA、IHO、IEC等相关组织，目前已开始开展相应的工作，如上述船端技术架构。

  15. e-Nav技术架构方面研究进展 3、技术架构研究与发展 最新进展：2）海上技术服务集完善 从即将召开的e-NAV12上提出，计划在2018年设计完成形成标准。 e-NAV12上将有一个报告，其他没有任何可参考文件。

  16. 目 录 e-Navigation研究概述 1 e-Nav技术架构研究 2 e-Nav通信方面研究 3 e-Nav导航及其相关技术研究 4 e-Nav信息交换标准体系研究 5 IALA 未来e-Nav研究构想与思考 6

  17. e-Nav通信方面研究进展 1、全球无线电通信计划（WWRCP） e-NAV4—e-NAV11 主要内容：完善的阐述当前海上可用的各种通信方式、未来的海上通信发展趋势、e-Navigation中通信方法、以及准备在WRC会议上的讨论议案。

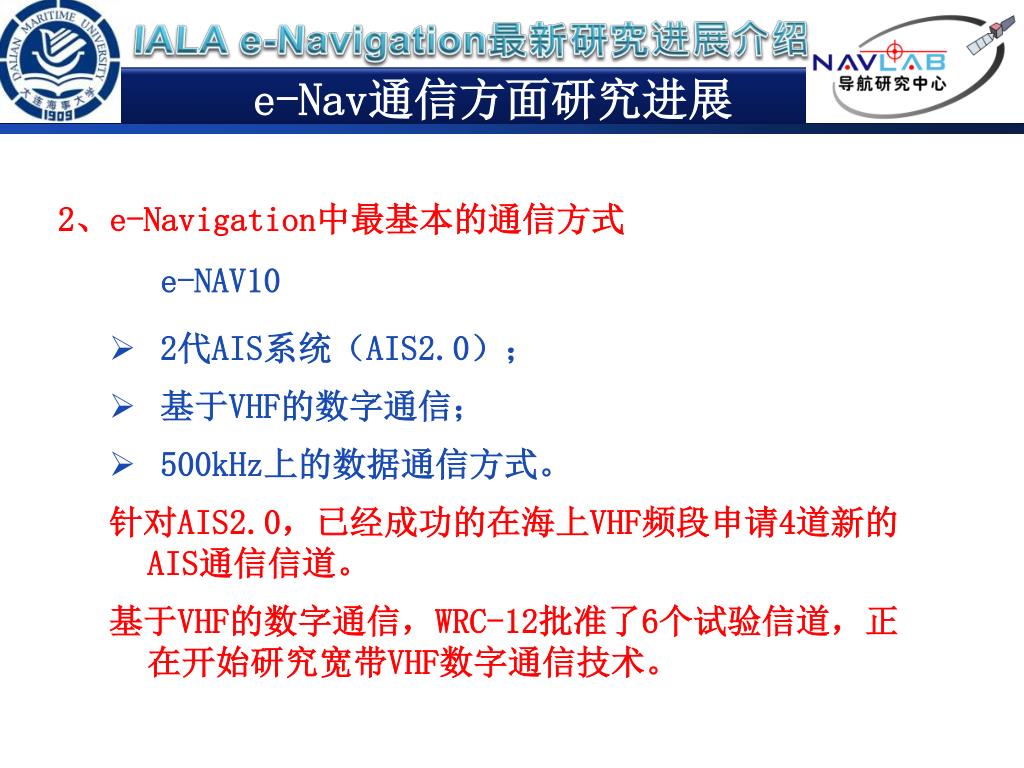

  18. e-Nav通信方面研究进展 • 2、e-Navigation中最基本的通信方式 • e-NAV10 • 2代AIS系统（AIS2.0）； • 基于VHF的数字通信； • 500kHz上的数据通信方式。 • 针对AIS2.0，已经成功的在海上VHF频段申请4道新的AIS通信信道。 • 基于VHF的数字通信，WRC-12批准了6个试验信道，正在开始研究宽带VHF数字通信技术。

  19. e-Nav通信方面研究进展 • 3、AIS技术发展 • e-NAV1— 一直持续 • 主要工作内容： • ITU-R M.1371建议案的历次版本修订； • IALA A-124和A-126建议案的修订完善； • 未来AIS2.0的发展。

  20. e-Nav通信方面研究进展 • 3、AIS技术发展——针对ITU-R M.1371-最新发展： • 电文的修改和完善； • 支持B类SO模式的AIS； • 双工转发器的说明； • 基站信道管理电文； • 基站信道和通信负载影响及建议； • 并建议B类CS机制AIS不再播发19号电文，而由18号修正电文替代。

  21. e-Nav通信方面研究进展 • 3、AIS技术发展—最新的A-124建议案第二版： • 详细规定了AIS系统的各类基本服务； • AIS技术服务数据交换接口和数据传输模型； • AIS服务人机接口模式； • FATDMA管理计划； • AIS中的DGNSS应用服务； • AIS信道管理； • AIS的VDL数据链负载管理； • 空基AIS注意事项。

  22. e-Nav通信方面研究进展 • 3、AIS技术发展--未来的AIS2.0系统： • 提高AIS岸站到船站的数据传输； • 提高船岸数据转发应用； • 提高船船之间的数据传输； • 卫星检测的AIS（空基AIS）； • AIS作为未来GMDSS系统平台； • 使用AIS系统作为PNT服务和测距； • 作为未来e-Navigation系统VHF数字通信的信道协调工具

  23. e-Nav通信方面研究进展 3、AIS技术发展--未来的AIS2.0系统

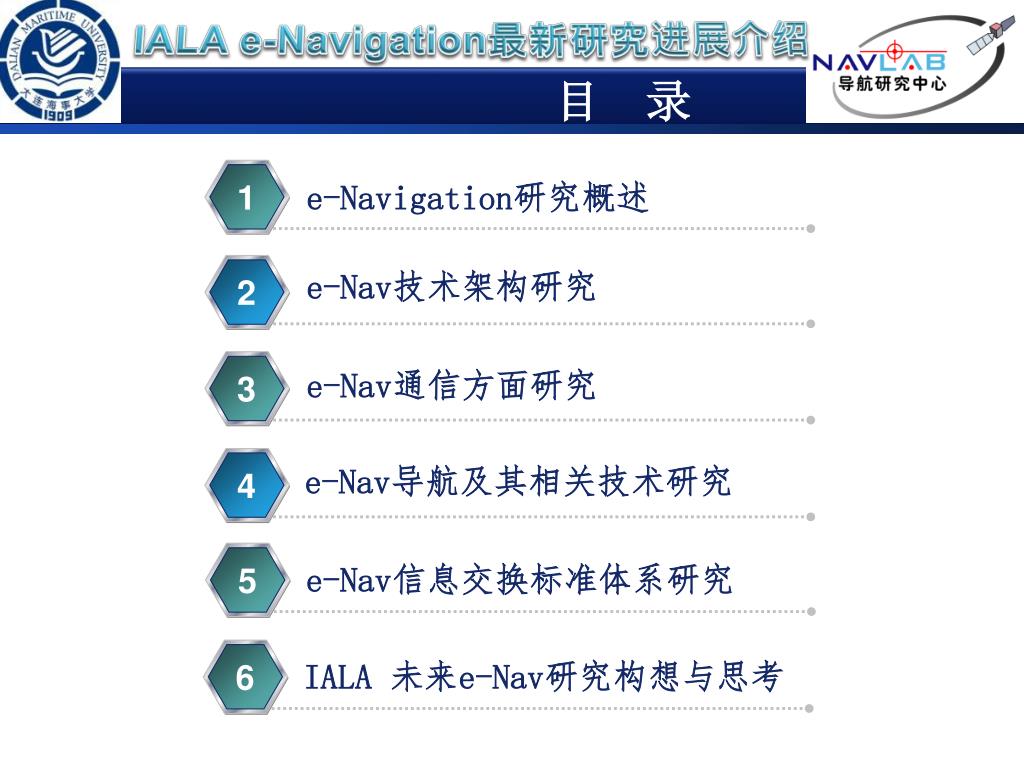

  24. 目 录 e-Navigation研究概述 1 e-Nav技术架构研究 2 e-Nav通信方面研究 3 e-Nav导航及其相关技术研究 4 e-Nav信息交换标准体系研究 5 IALA 未来e-Nav研究构想与思考 6

  25. e-Nav导航及其相关技术研究进展 1、GNSS脆弱性问题 e-NAV1—e-NAV4 由于GNSS系统脆弱性，IALA出版R-129建议案推荐未来应考虑多模GNSS接收机建议； 研究未来多模DGNSS系统，出版R-135建议案文档，并在e-NAV3上提出了船舶强制安装DGNSS接收机建议，e-NAV4制定了DGNSS描述性文档。

  26. e-Nav导航及其他技术方面进展 • 2、全球无线电导航计划（WWRNP） • e-NAV4—e-NAV7 • e-NAV4：提议制定该计划； • e-NAV5：公布第一版草案； • e-NAV6：第二版进行公布和讨论； • e-NAV7：正式公布； • e-NAV8——：逐步完善和修订 • 计划内容： • 罗列各种无线电定位方式； • 重点阐述各国现有GNSS，及其相应的增强系统； • 介绍了RADAR、LORAN、RACONS、AIS； • 提出了未来新型无线导航系统—AIS-R和MF-R模式； • 简要介绍了非无线电导航系统。

  27. e-Nav导航及其他技术方面进展 3、综合PNT系统—正在进行性能标准和其他相关标准制定工作

  28. e-Nav导航及其他技术方面进展 • 4、其他导航技术 • e-NAV1—一直断断续续 • eLoran； • 新技术雷达； • 新技术雷达应用下的雷康（Racons）； • AIS-R模式定位或MF-R模式定位。

  29. 目 录 e-Navigation研究概述 1 e-Nav技术架构研究 2 e-Nav通信方面研究 3 e-Nav导航及其相关技术研究 4 e-Nav信息交换标准体系研究 5 IALA 未来e-Nav研究构想与思考 6

  30. e-Nav信息交换标准体系研究 • 1、信息交换标准体系发展过程 • e-NAV5中首次提议研究和设计UMDM（通用海上数据模型）和DUOI（通用数据结构交换接口）； • e-NAV6中研究并定义了上述模型和接口； • 由于IHO强势介入，力推S-100作为海上数据交换标准体系，e-NAV8进行了热烈讨论，并在e-NAV9中受IMO的制约最终接受了该模型。 • e-NAV10上讨论了如何与IHO合作参与制定和完善S-100标准体系； • e-NAV11上提出了IALA的“海上数据/信息全球共享指南”，明确了IALA参与IHO S-100标准体系的程序和角色。

  31. 目 录 e-Navigation研究概述 1 e-Nav技术架构研究 2 e-Nav通信方面研究 3 e-Nav导航及其相关技术研究 4 e-Nav信息交换标准体系研究 5 IALA 未来e-Nav研究构想与思考 6

  32. IALA 未来e-Nav研究构想与思考 1、IALA的构想 IALA认为：未来的e-Navigation应是一种21世纪高效协作的网络平台。其将融合导航、通信及其他多种业务功能，e-Navigation使船岸各类信息在应用中具有高度的完好性，同时简化信息报告模式，优化人机接口，最大化的发挥人与设备之间的优点，并使人与设备的缺点最小化，以提高船舶安全高效的运营，降低船舶对还应环境的影响

  33. IALA 未来e-Nav研究构想与思考 • 2、几个技术研究方向 • 系统架构上相关研究：需求，风险分析、技术架构，海上服务集（通用服务集和本地化服务集扩展应用）； • 通信技术上的研究：综合通信设备，AIS船站、岸站相关技术； • 导航技术上的研究：新型导航系统，综合PNT； • 信息模型上的研究：IHO信息交换标准。

  34. 报告结束 谢谢！ 胡青：13387889389
