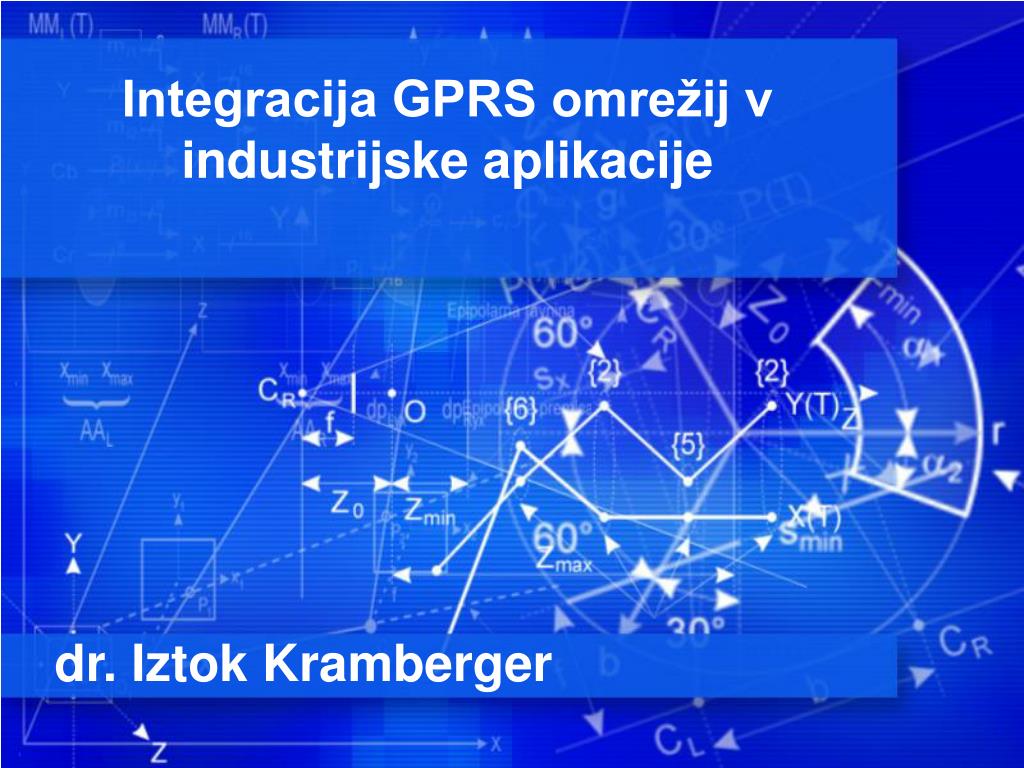

  1. Integracija GPRS omrežij v industrijske aplikacije dr. Iztok Kramberger

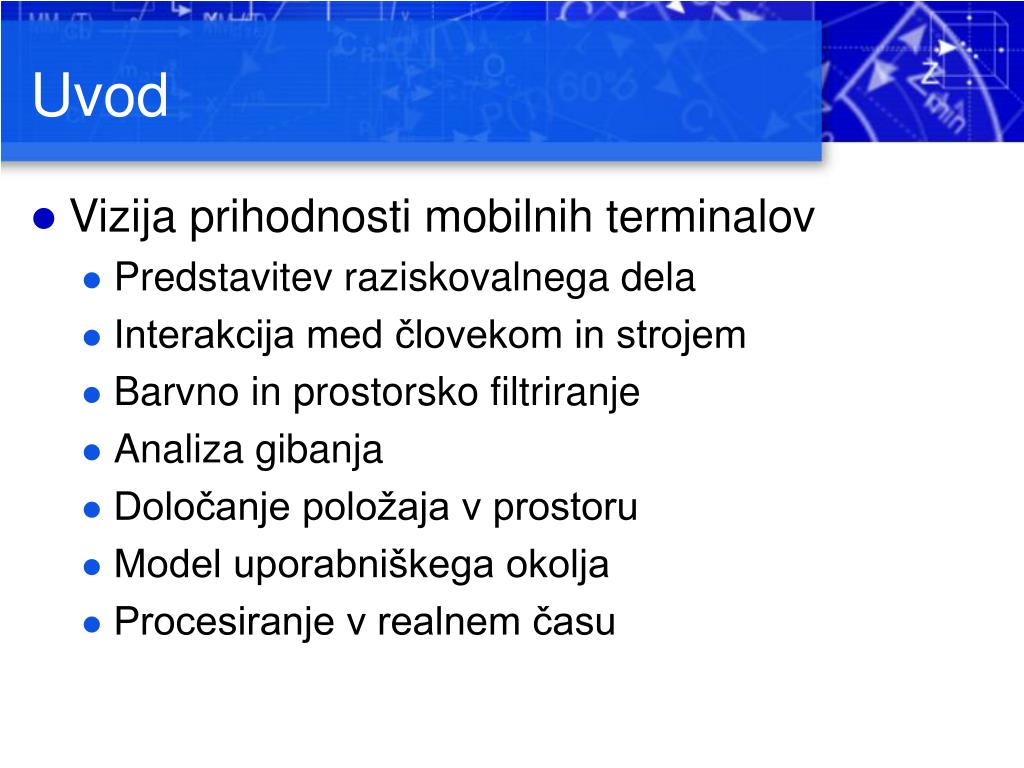

  2. Uvod • Vizija prihodnosti mobilnih terminalov • Predstavitev raziskovalnega dela • Interakcija med človekom in strojem • Barvno in prostorsko filtriranje • Analiza gibanja • Določanje položaja v prostoru • Model uporabniškega okolja • Procesiranje v realnem času

  3. Mobilni terminali prihodnosti • Človeku intuitivna interakcija s strojem • spoznavna in poglobljena interakcija • računalniški vid • Uporaba navidezne in razširjene resničnosti v sodobnih komunikacijskih tehnologijah • omejena velikost prikazovalnega polja • omejeni načini kontrole in vnosa podatkov

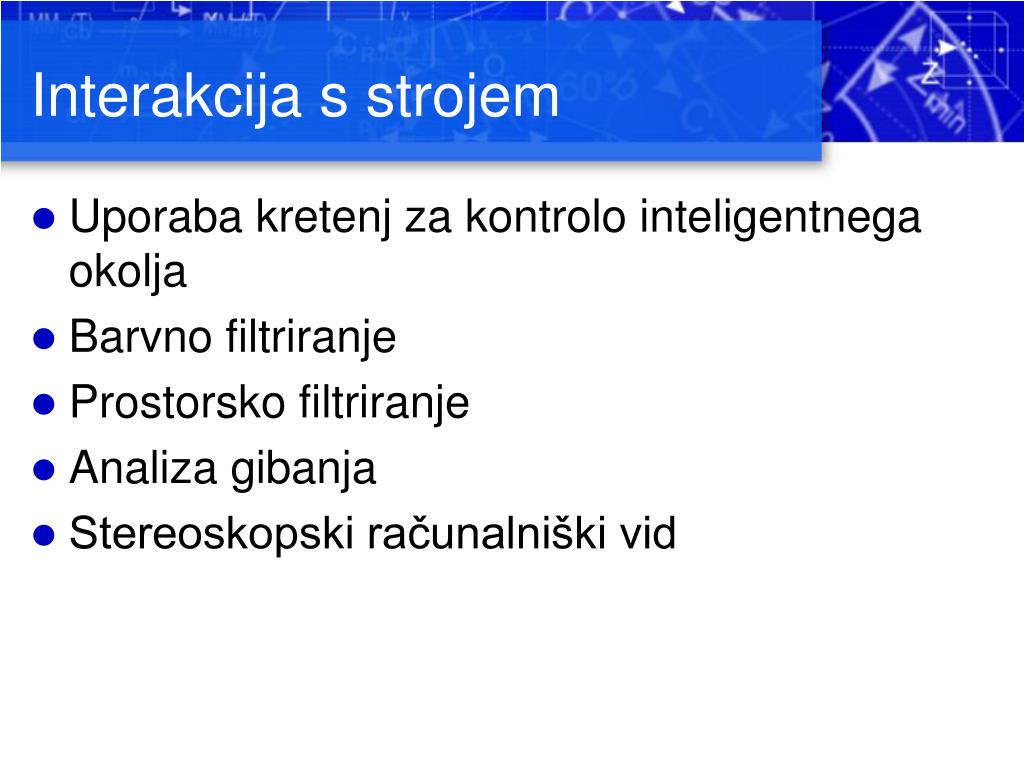

  4. Interakcija s strojem • Uporaba kretenj za kontrolo inteligentnega okolja • Barvno filtriranje • Prostorsko filtriranje • Analiza gibanja • Stereoskopski računalniški vid

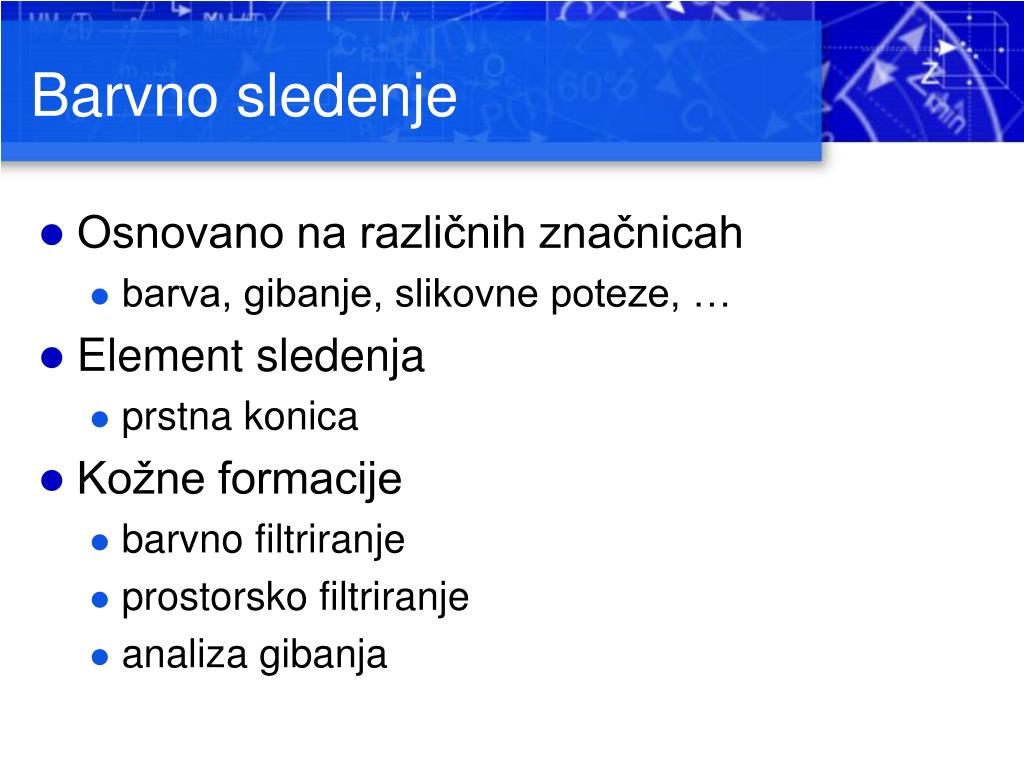

  5. Barvno sledenje • Osnovano na različnih značnicah • barva, gibanje, slikovne poteze, … • Element sledenja • prstna konica • Kožne formacije • barvno filtriranje • prostorsko filtriranje • analiza gibanja

  6. Barvno in prostorsko filtriranje • Časovno optimiran pristop označevanja kožnih značnic • barvni slikovni tok • tok bitnih mask

  7. Barvno in prostorsko filtriranje • Parametrični digitalni filter • možnost adaptacije različnih tipov kože • samodejno prilagajanje na osvetlitev scene

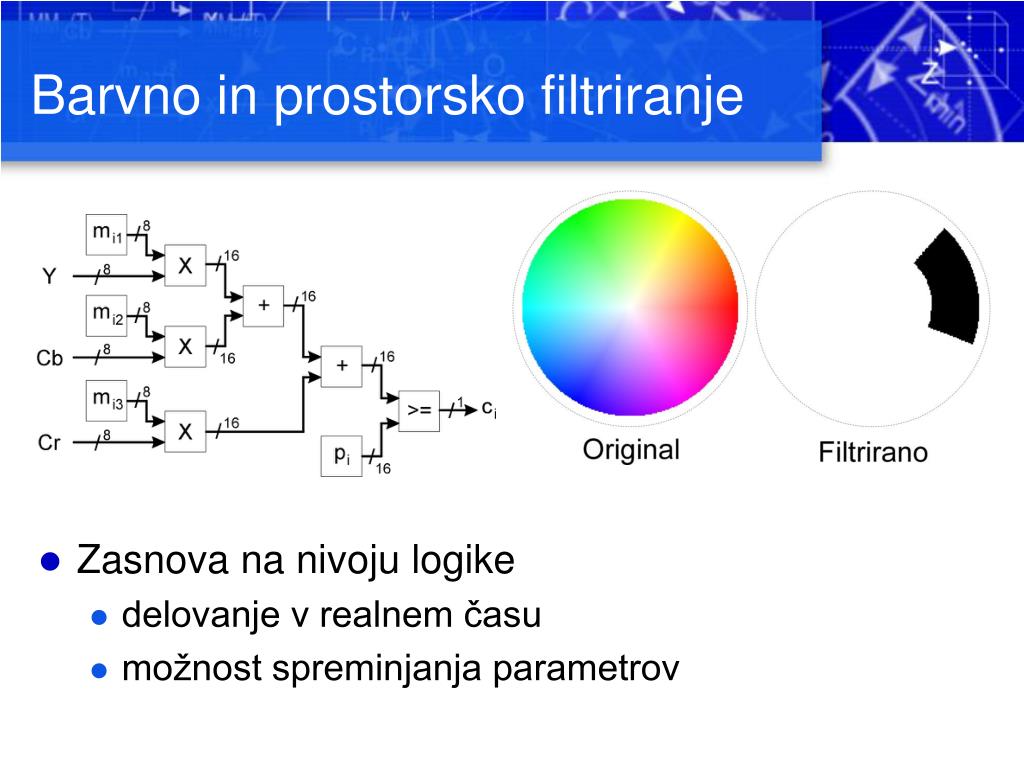

  8. Barvno in prostorsko filtriranje • Zasnova na nivoju logike • delovanje v realnem času • možnost spreminjanja parametrov

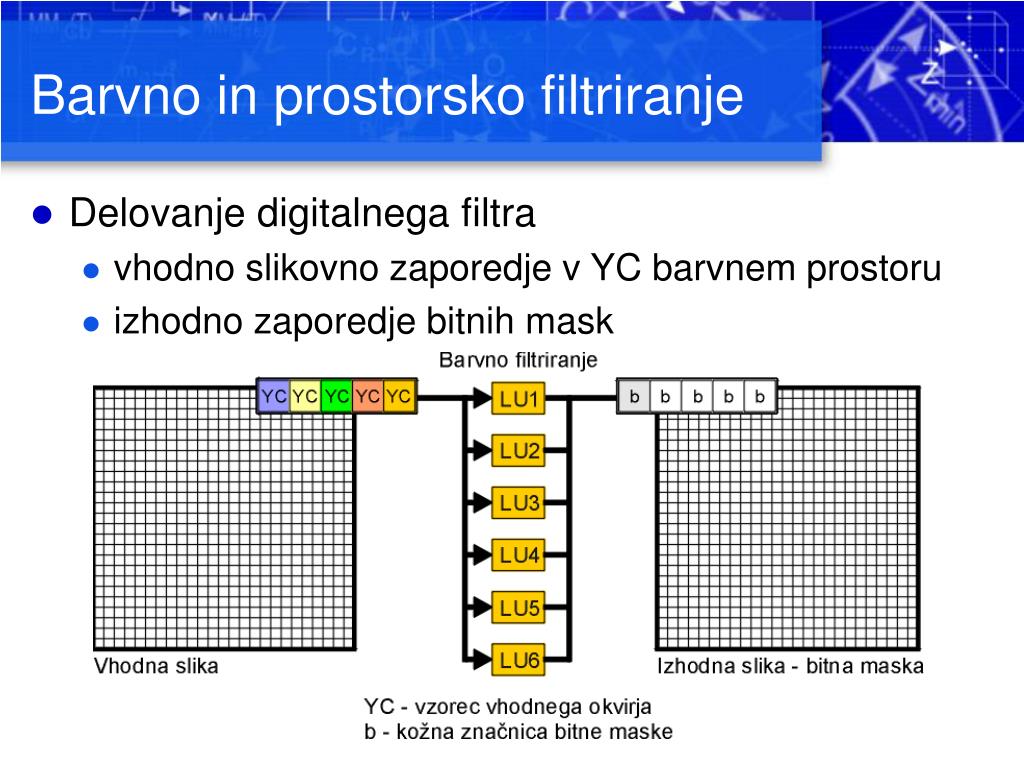

  9. Barvno in prostorsko filtriranje • Delovanje digitalnega filtra • vhodno slikovno zaporedje v YC barvnem prostoru • izhodno zaporedje bitnih mask

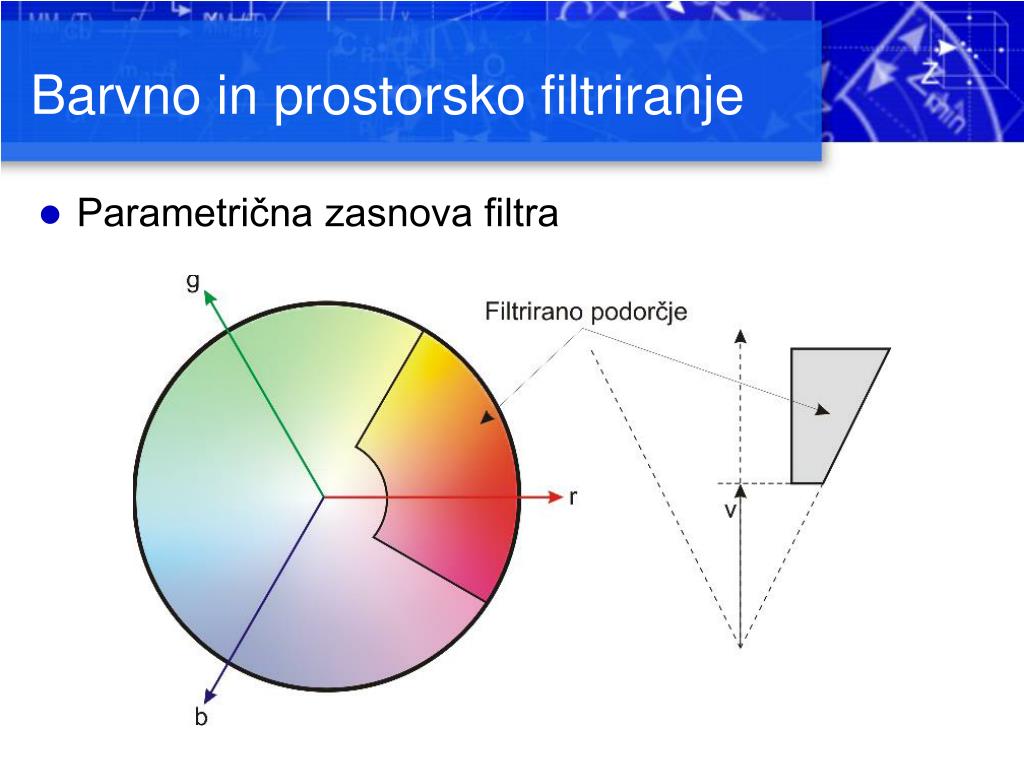

  10. Barvno in prostorsko filtriranje • Parametrična zasnova filtra

  11. Barvno in prostorsko filtriranje • Prostorsko filtriranje • izločevanje singularnih točk na sliki – šuma • povezovanje v homogene celote – kožne formacije

  12. Analiza gibanja • Razčlenjevanje bitne maske • statične in dinamične kožne značnice • Dinamične bitne maske • izločevanje statičnih kožnih formacij • iskanje dinamičnih kožnih formacij • Določevanje položaja kožnih formacij • iskanje aktivnih področij

  13. Določanje položaja kožnih formacij • Geometrijske predpostavke • epipolarna geometrija • vzporedna namestitev kamer • Model kamere • centralna projekcija • radialno popačenje

  14. Določanje položaja kožnih formacij • Izločevanje kožnih formacij • geometrijsko filtriranje • izločanje glede geometrijskih lastnosti • iskanje korespondence • pogoji stereoskopske neenakosti • primerjava potencialnih parov (aktivnih področij) • iskanje epipolarnih področij • primerjava potencialnih parov

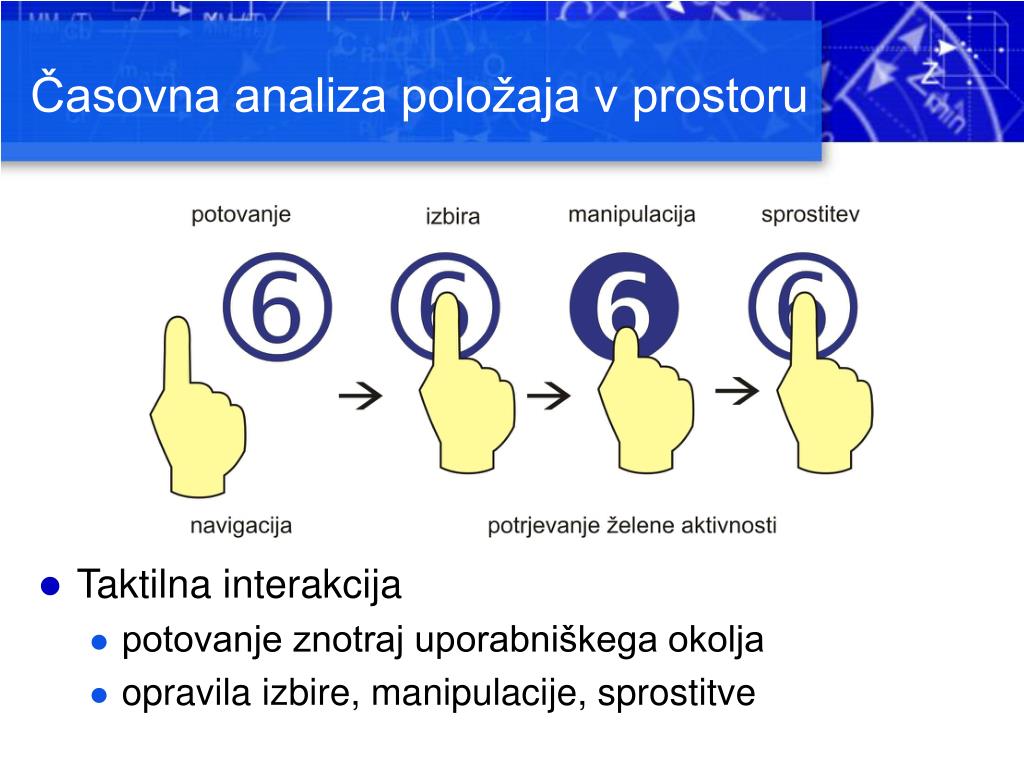

  15. Časovna analiza položaja v prostoru • Taktilna interakcija • potovanje znotraj uporabniškega okolja • opravila izbire, manipulacije, sprostitve

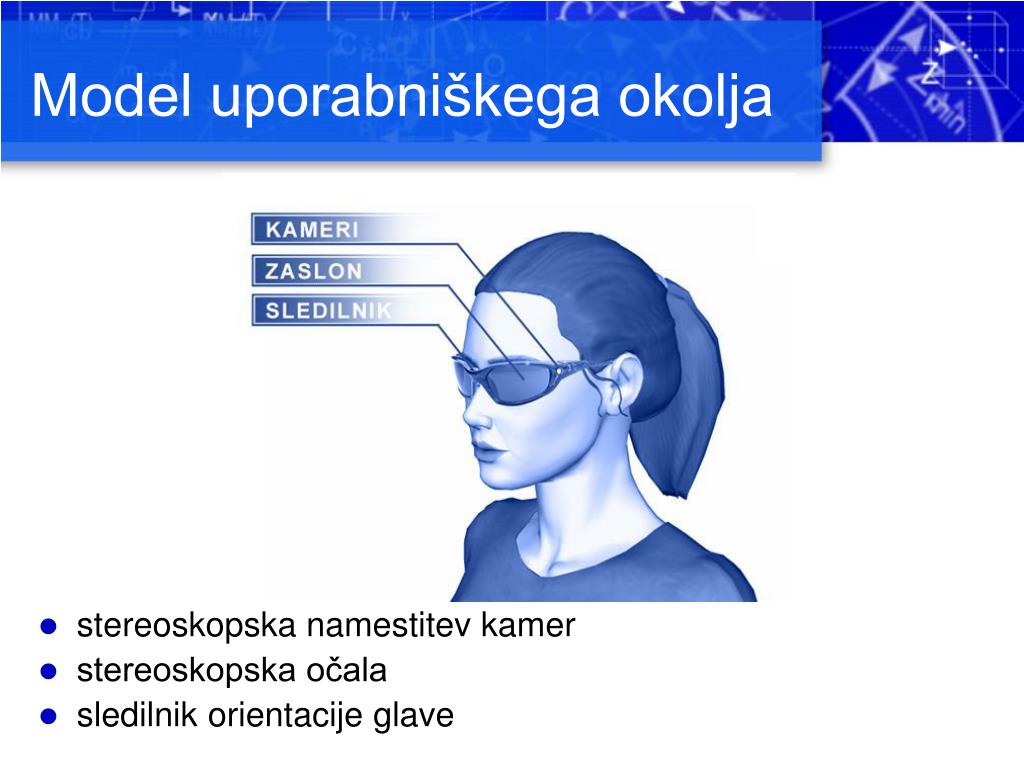

  16. Model uporabniškega okolja • stereoskopska namestitev kamer • stereoskopska očala • sledilnik orientacije glave

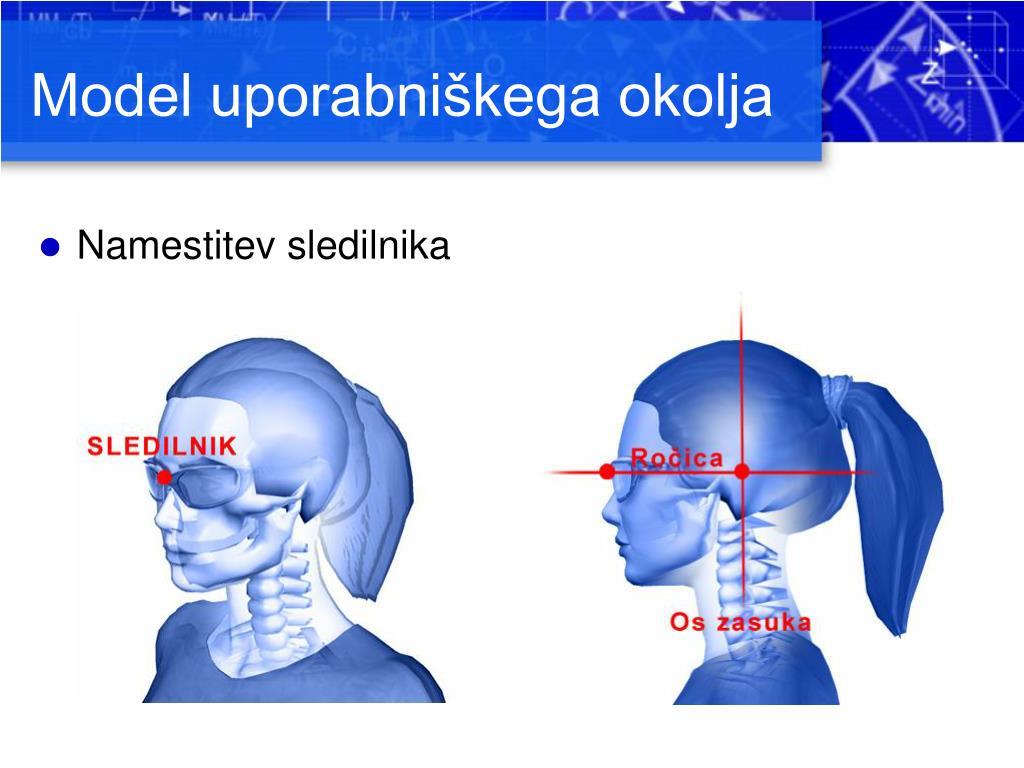

  17. Model uporabniškega okolja • Namestitev sledilnika

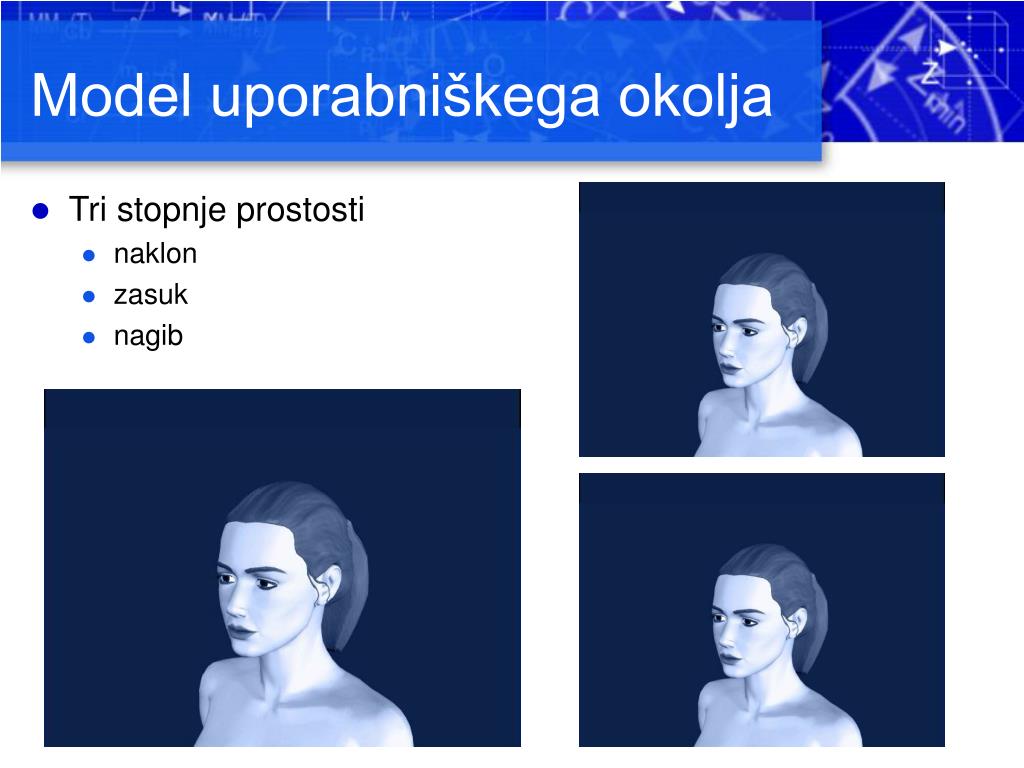

  18. Model uporabniškega okolja • Tri stopnje prostosti • naklon • zasuk • nagib

  19. Model uporabniškega okolja • Uporabniško okolje • uporabniško področje • razdelitev globinske razsežnosti v lupine

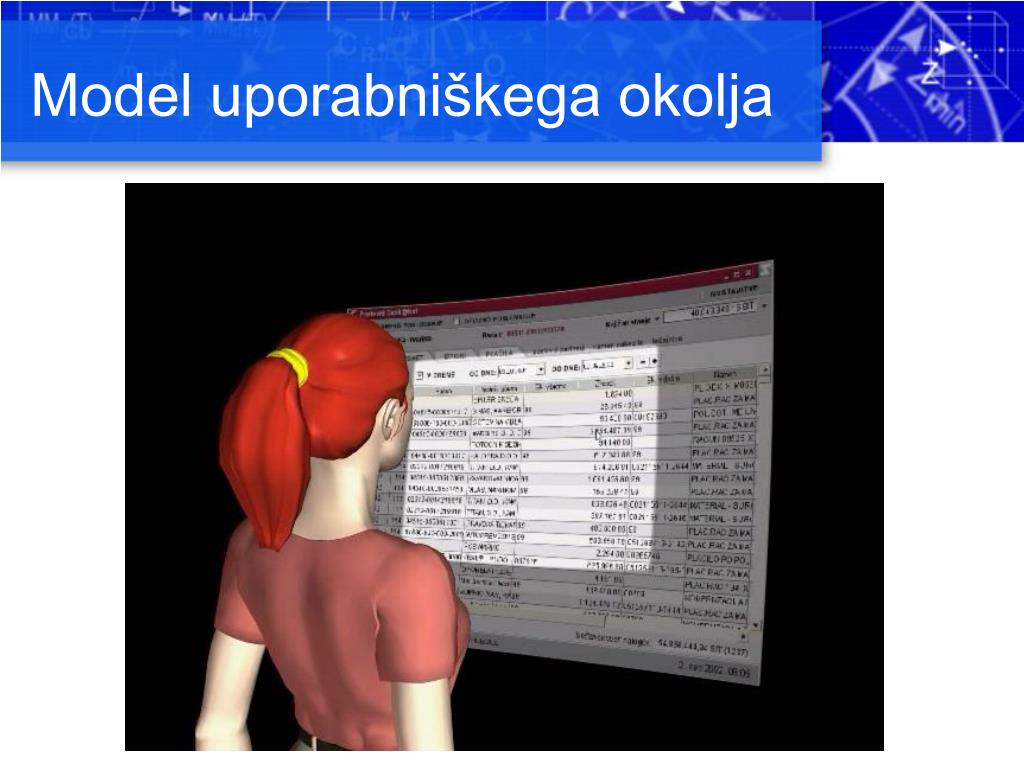

  20. Model uporabniškega okolja

  21. Procesiranje v realnem času

  22. Procesiranje v realnem času

  23. Uvod • Omrežne tehnologije • Pričakovani trendi • IP – internetni protokol • Brezžična omrežja • Pregled brezžičnih tehnologij • Povezovanje v GPRS/UMTS mobilna omrežja • Omejitve GPRS/UMTS omrežij • IP sklad • Asinhrona modemska povezava • Sistemski strežnik

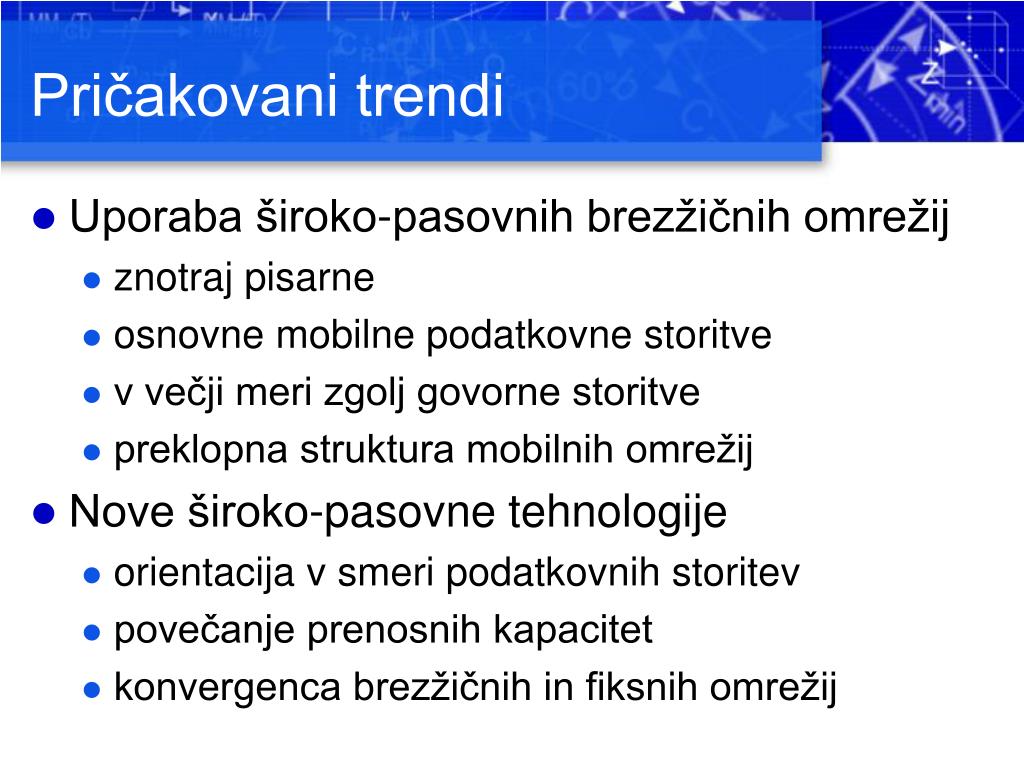

  24. Pričakovani trendi • Uporaba široko-pasovnih brezžičnih omrežij • znotraj pisarne • osnovne mobilne podatkovne storitve • v večji meri zgolj govorne storitve • preklopna struktura mobilnih omrežij • Nove široko-pasovne tehnologije • orientacija v smeri podatkovnih storitev • povečanje prenosnih kapacitet • konvergenca brezžičnih in fiksnih omrežij

  25. Internetni protokol • IPv4 – skupna osnova • skoraj vse internetne storitve uporabljajo skupen datagramski protokol • IPv6 – nova različica • originalno IPng • povečanje naslovnega prostora (128 biten) • pomemben zaradi brezžičnih omrežij • vključuje upravljanje mobilnosti • oteženo uveljavljanje zaradi uspešnosti IPv4

  26. Brezžična omrežja • Razvoj v smeri paketne infrastrukture • internetni protokol IP • nove funkcionalnosti • Upravljanje mobilnosti • makro mobilnost • premiki uporabnika med velikimi omrežji • mikro mobilnost • premiki znotraj lokalnega nivoja brezžičnega omrežja • pico mobilnost • kratek domet - ad-hoc protokoli (WLAN, Bluetooth)

  27. Ad-Hoc omrežja • Medsebojna komunikacija brez obstoječe omrežne infrastrukture • Samodejna konfiguracija brez centralnega upravljalnega sistema • Večina vozlišč je sposobna prevzemati funkcionalnost paketnih usmerjevalnikov • Infrastruktura omrežja se konstantno spreminja • Neodvisnost od obstoječe omrežne infrastrukture je ključnega pomena za brezmejno širjenje ponudbe mobilnih storitev

  28. Brezžične tehnologije • Brezžični pionir – infrardeče komunikacije • mobilni telefoni, prenosni računalniki, digitalni osebni organizatorji • IrDA do 4 Mbit/s • zahtevana vidna prenosna pot • majhna komunikacijska razdalja (0,5 m) • Preproste podatkovne storitve • sinhronizacija podatkov • podatkovni modemi

  29. Brezžične tehnologije • Univerzalni uničevalec kablov – Bluetooth • podatkovna propustnost do 1 Mbit/s • energijsko varčen (do 10 m) • Možnost večjega dometa (do 100 m) • varnost prenosov (spreminjanje frekvence 1600-krat v sekundi in 128-bitno kodiranje) • usklajevanje naprav (menjava gesel) • samodejno prepoznavanje naprav v radijskem dometu • identifikacija naprav in njihovih storitev

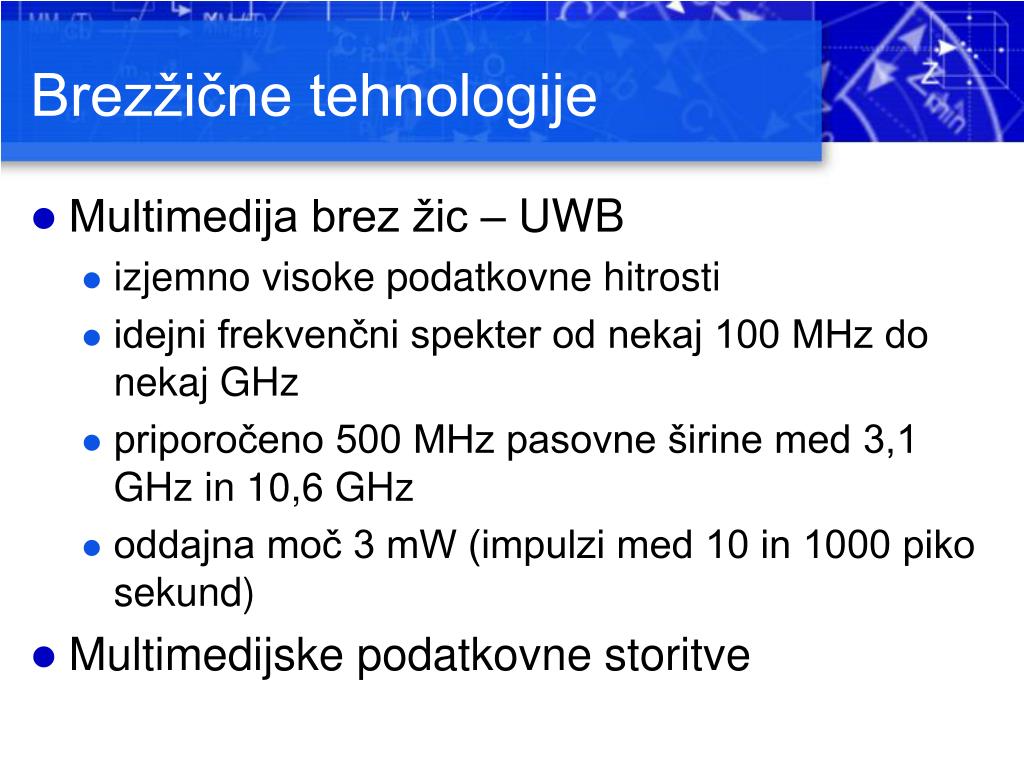

  30. Brezžične tehnologije • Multimedija brez žic – UWB • izjemno visoke podatkovne hitrosti • idejni frekvenčni spekter od nekaj 100 MHz do nekaj GHz • priporočeno 500 MHz pasovne širine med 3,1 GHz in 10,6 GHz • oddajna moč 3 mW (impulzi med 10 in 1000 piko sekund) • Multimedijske podatkovne storitve

  31. Brezžične tehnologije • Brezžično lokalno omrežje – Wireless LAN • standardi znotraj IEEE 802.11 • IEEE 802.11a, IEEE 802.11b, IEEE 802.11g • IEEE 802.11e, IEEE 802.11n • Različni načini modulacije • DSSS, FHSS • Wi-Fi (Wireless Fidelity) • IEEE 802.11b, 2.4 GHz, 11 Mbit/s, 32 uporabnikov (razširjena različica do 22 Mbit/s) • IEEE 802.11g, 2.4 GHz, do 54 Mbit/s • IEEE 802.11n, (pre-n 40 MHz kanal, 135, 243, 540 MBit)

  32. Brezžične tehnologije • WiMAX • Standarda IEEE 802.16 in ETSI HyperMAN • OFDM modulacija

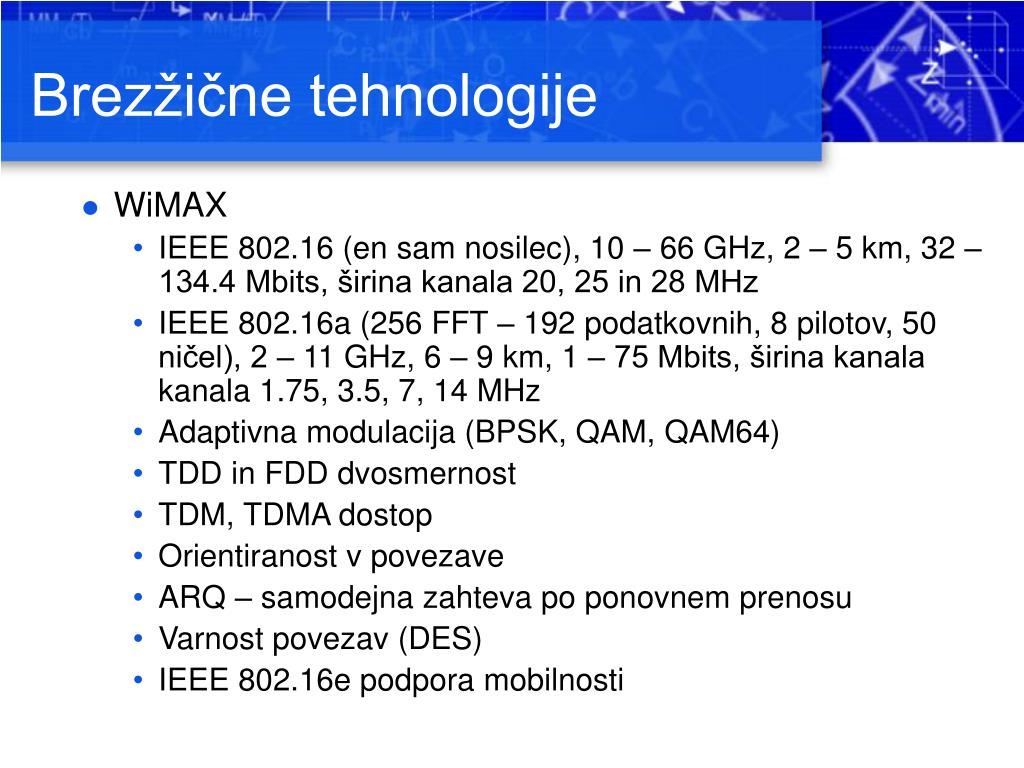

  33. Brezžične tehnologije • WiMAX • IEEE 802.16 (en sam nosilec), 10 – 66 GHz, 2 – 5 km, 32 – 134.4 Mbits, širina kanala 20, 25 in 28 MHz • IEEE 802.16a (256 FFT – 192 podatkovnih, 8 pilotov, 50 ničel), 2 – 11 GHz, 6 – 9 km, 1 – 75 Mbits, širina kanala kanala 1.75, 3.5, 7, 14 MHz • Adaptivna modulacija (BPSK, QAM, QAM64) • TDD in FDD dvosmernost • TDM, TDMA dostop • Orientiranost v povezave • ARQ – samodejna zahteva po ponovnem prenosu • Varnost povezav (DES) • IEEE 802.16e podpora mobilnosti

  34. Brezžične tehnologije • HomePlug • Širokopasovni prenos podatkov preko električnega omrežja • Težave z regulatorji • OFDM modulacija – 13.75 Mbits • Širina kanala 4.5 – 21 MHz

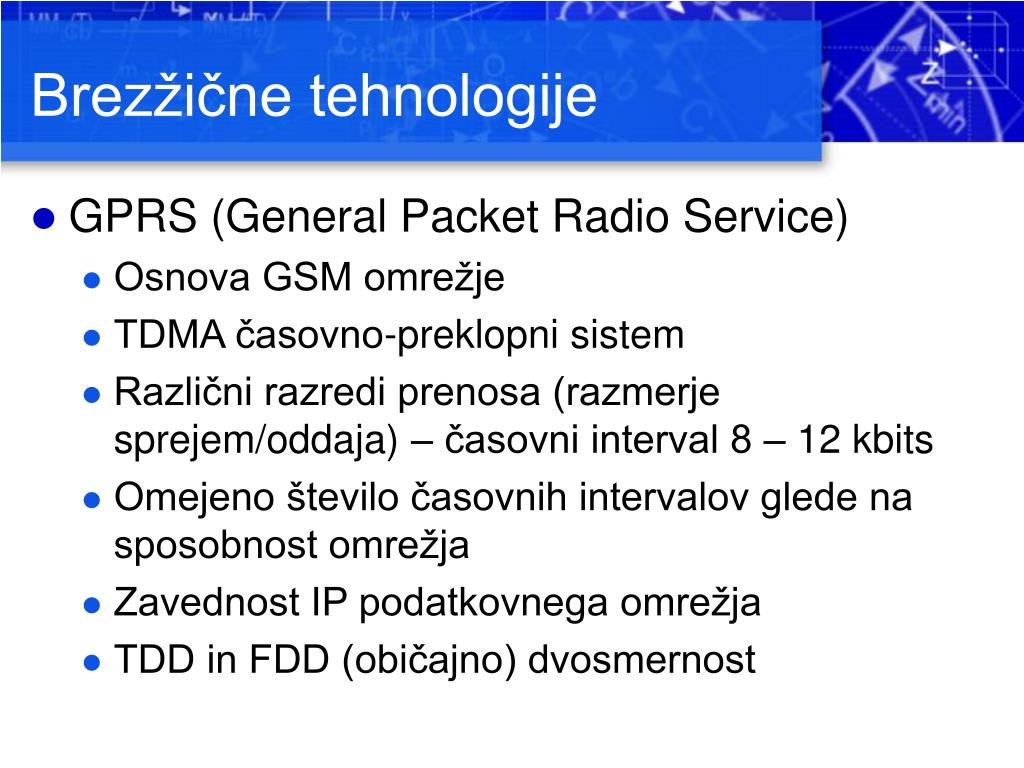

  35. Brezžične tehnologije • GPRS (General Packet Radio Service) • Osnova GSM omrežje • TDMA časovno-preklopni sistem • Različni razredi prenosa (razmerje sprejem/oddaja) – časovni interval 8 – 12 kbits • Omejeno število časovnih intervalov glede na sposobnost omrežja • Zavednost IP podatkovnega omrežja • TDD in FDD (običajno) dvosmernost

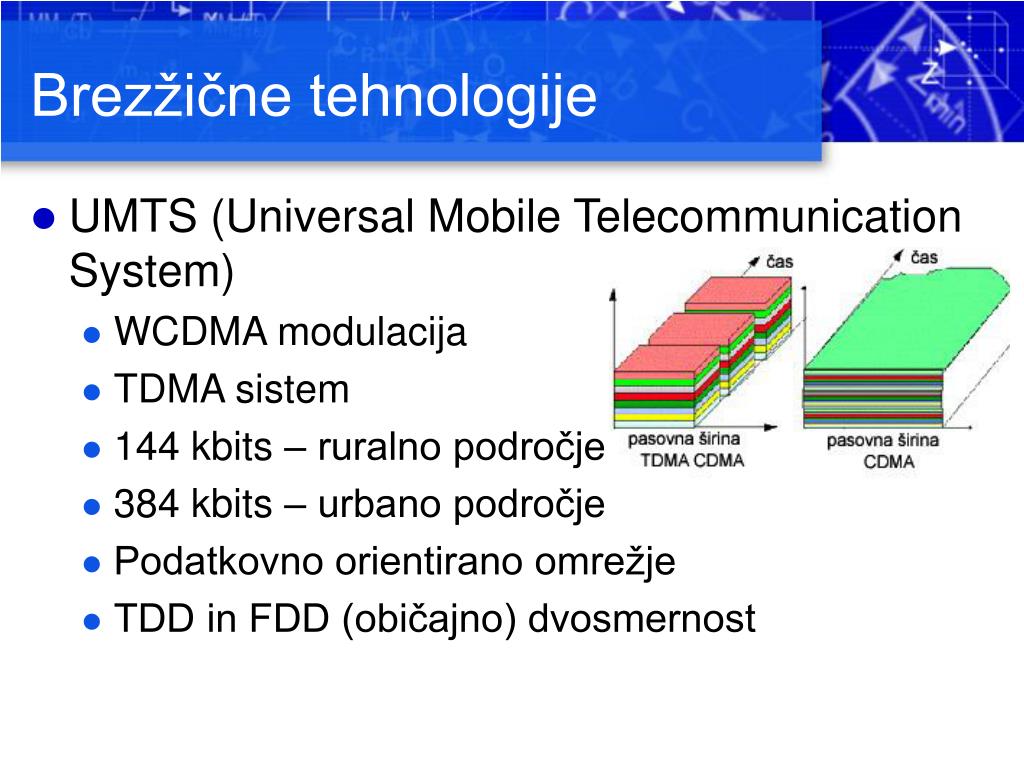

  36. Brezžične tehnologije • UMTS (Universal Mobile Telecommunication System) • WCDMA modulacija • TDMA sistem • 144 kbits – ruralno področje • 384 kbits – urbano področje • Podatkovno orientirano omrežje • TDD in FDD (običajno) dvosmernost

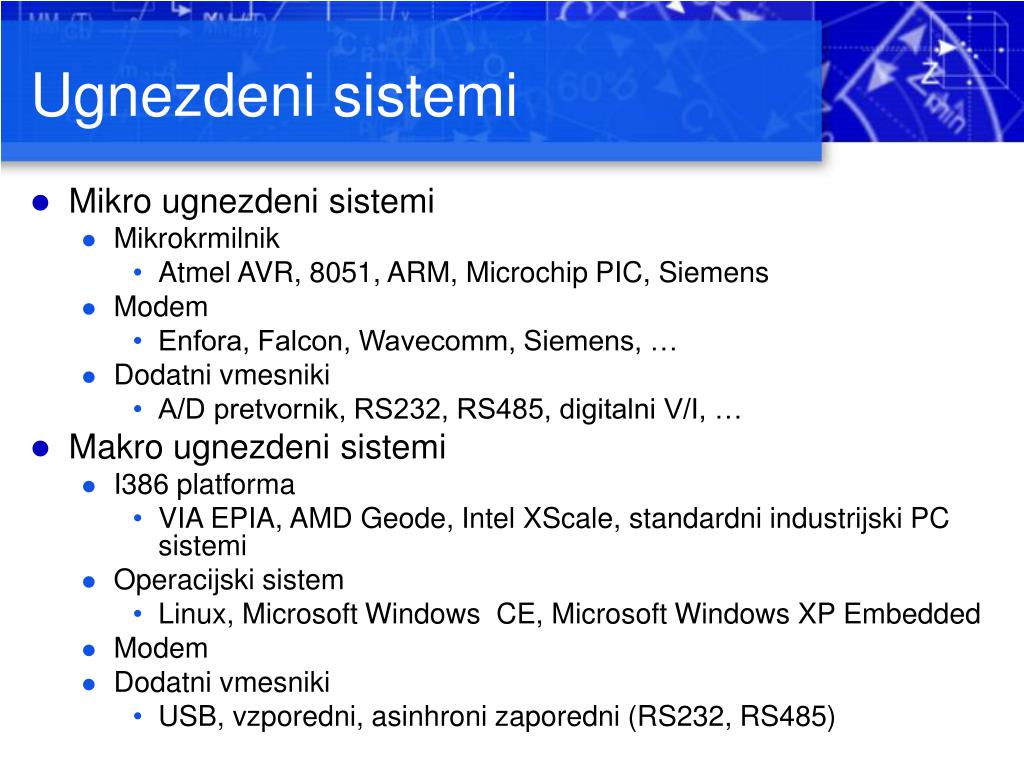

  37. Ugnezdeni sistemi • Mikro ugnezdeni sistemi • Mikrokrmilnik • Atmel AVR, 8051, ARM, Microchip PIC, Siemens • Modem • Enfora, Falcon, Wavecomm, Siemens, … • Dodatni vmesniki • A/D pretvornik, RS232, RS485, digitalni V/I, … • Makro ugnezdeni sistemi • I386 platforma • VIA EPIA, AMD Geode, Intel XScale, standardni industrijski PC sistemi • Operacijski sistem • Linux, Microsoft Windows CE, Microsoft Windows XP Embedded • Modem • Dodatni vmesniki • USB, vzporedni, asinhroni zaporedni (RS232, RS485)

  38. Povezovanje v GPRS/UMTS • Omejitve GPRS/UMTS omrežij • Podatkovno povezavo oziroma sejo povezave (PDP context) ni možno vzpostaviti med dvema napravama • Podatkovna povezava naprave se vzpostavlja s strežnikom – multipoint-to-point arhitektura • Vzdrževanje povezave • Samodejno vzpostavljanje povezave • Uporaba redundančnih pristopov (Watch-dog, napajanje, …) • Premaknitev zahtevnega procesiranja na strežnik

  39. Povezovanje v GPRS/UMTS • IP sklad • PPP (Point-to-Point Protocol) modemska povezava • Vstop v javno IP podatkovno omrežje • TCP, UDP, ICMP protokoli • HTTP, FTP, TFTP, RTSP, … • Mikro sistemi • IP sklad v mikrokrmilniku • IP sklad v modemu (ustrezen modem) • Makro sistemi • Ugnezdeni operacijski sistemi imajo vgrajen IP sklad • Povezava s sistemskim strežnikom • Razne sistemske storitve • Procesiranje podatkov • Prikaz podatkov

  40. Povezovanje v GPRS/UMTS • Standardni modemski dostop (Dial-Up) • Operaterji uporabljajo NAT (Network Address Translation) zaradi pomanjkanja IP naslovov v IPv4 • Dinamični IP naslovi • Keep-Alive sporočila • Vzdrževanje IP povezave oziroma TCP seje • Sporočanje statusa naprave • Kodiranje podatkov • TEA Crypt, DES, … • Plačilo po prenesenih podatkih (npr.: 2 SIT/uro) • VPN modemski dostop • Ustvarjanje lokalnega omrežja, kjer so naprave povezane v lastno domeno • Statični IP naslovi • Obstoječe SSL (Secure Socket Layer) kodiranje • Pavšalno plačilo (npr.: 500 MB – 5.000 SIT/mesec)

  41. Povezovanje v GPRS/UMTS • Asinhrona modemska povezava • Ustvarjanje podatkovnih paketov • Binarni zapis podatkov • Označevanje začetka in konca paketa s posebnimi znaki, ki se ne pojavijo v podatkovnem paketu – SLIP • Minimalno povečana dolžina paketa • HEX (omejen ASCII) zapis podatkov • Pretvorba binarnih podatkov v HEX zapis z dodatnimi označbami za začetek in konec paketa <A123B1DFEE> • Povečana dolžina paketa • ASCII zapis podatkov • Alfanumeričen zapis podatkov • Potratna izraba pasovne širine, primerna le za minimalno količino podatkov

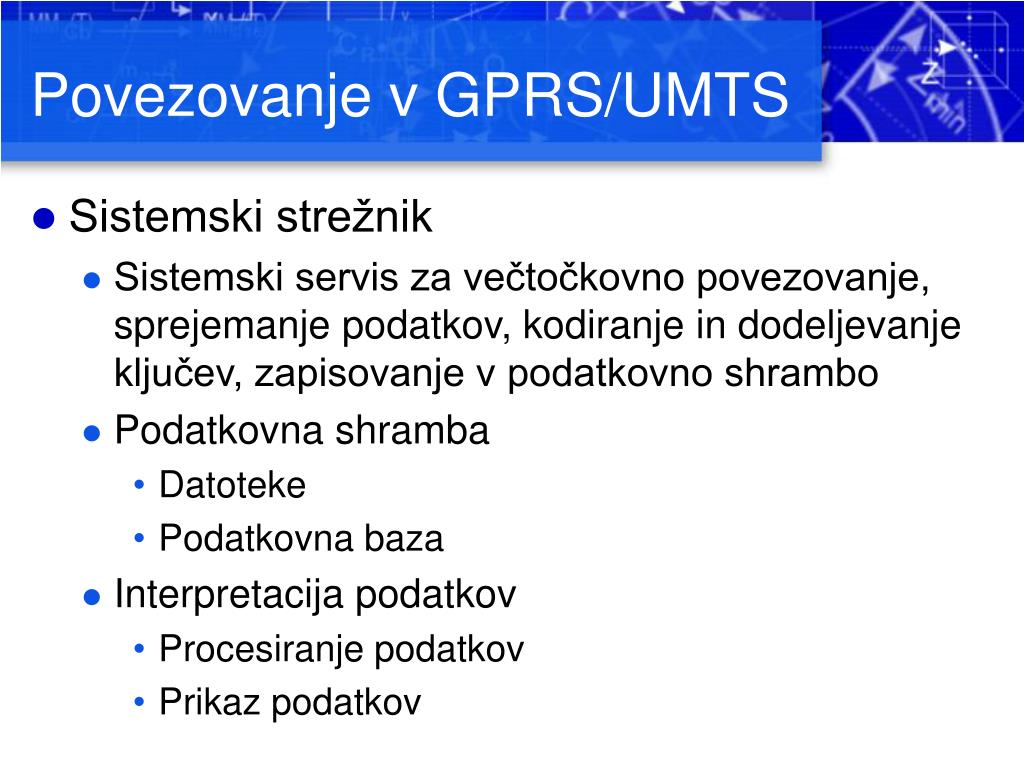

  42. Povezovanje v GPRS/UMTS • Sistemski strežnik • Sistemski servis za večtočkovno povezovanje, sprejemanje podatkov, kodiranje in dodeljevanje ključev, zapisovanje v podatkovno shrambo • Podatkovna shramba • Datoteke • Podatkovna baza • Interpretacija podatkov • Procesiranje podatkov • Prikaz podatkov

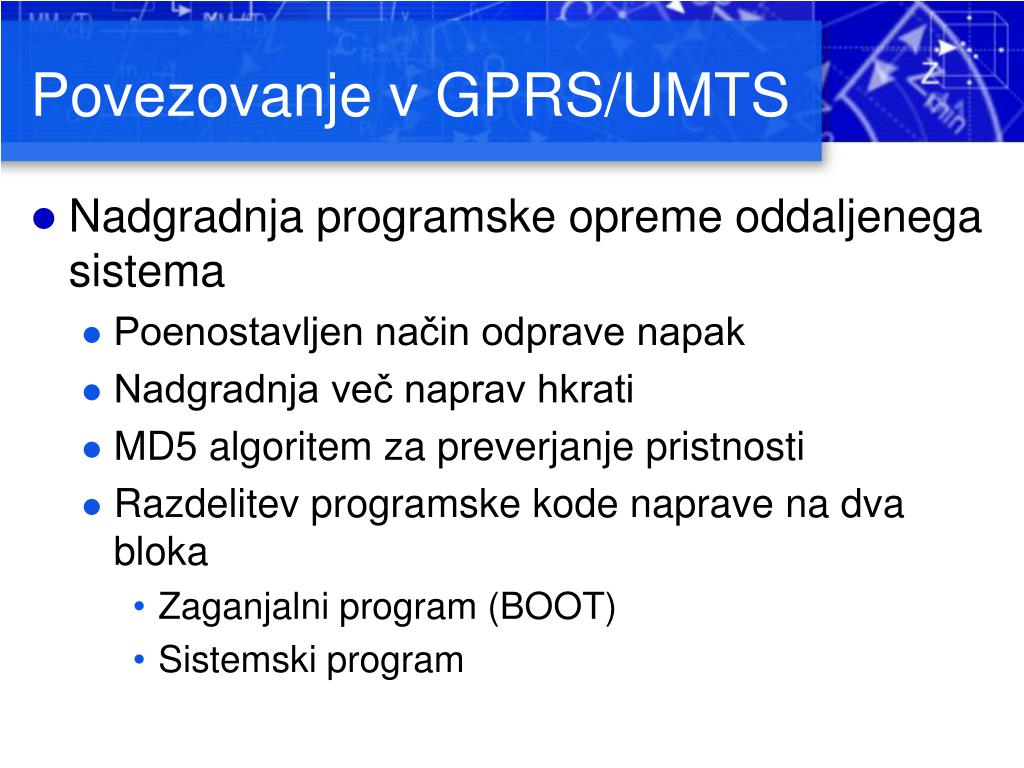

  43. Povezovanje v GPRS/UMTS • Nadgradnja programske opreme oddaljenega sistema • Poenostavljen način odprave napak • Nadgradnja več naprav hkrati • MD5 algoritem za preverjanje pristnosti • Razdelitev programske kode naprave na dva bloka • Zaganjalni program (BOOT) • Sistemski program

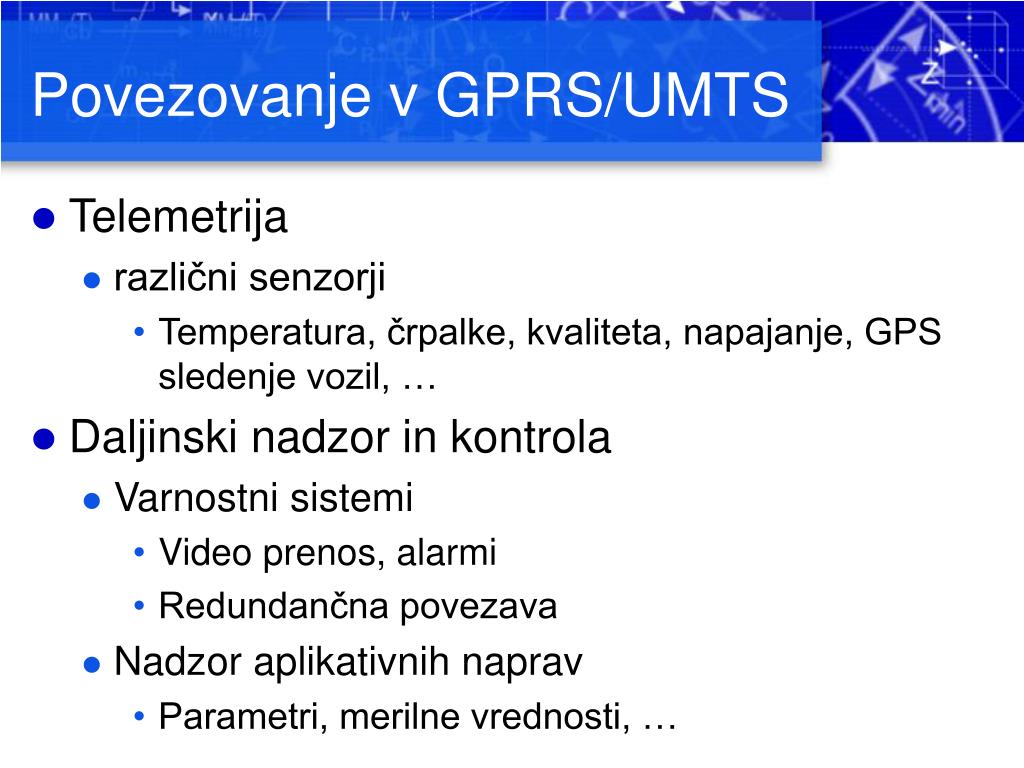

  44. Povezovanje v GPRS/UMTS • Telemetrija • različni senzorji • Temperatura, črpalke, kvaliteta, napajanje, GPS sledenje vozil, … • Daljinski nadzor in kontrola • Varnostni sistemi • Video prenos, alarmi • Redundančna povezava • Nadzor aplikativnih naprav • Parametri, merilne vrednosti, …

  45. Sodelovanje in partnerji www.teletech.si www.loop.si www.elti.si iztok.kramberger@uni-mb.si

  46. Sklep • Težave zaradi nezrelosti brezžičnih tehnologij, njihove adapcijske dobe in relativno visoke cene • Uporaba IP protokola in čim hitrejša pretvorba informacije v IP svet • Zagotavljanje kvalitete storitev (QoS) • Izbira primerne brezžične ali žične omrežne tehnologije za podatkovni prenos • Uporaba podatkovnih baz • Shranjevanje, priprava in obdelava podatkov • Posredovanje podatkov
