Sistemas Distribuídos Exemplo de Plataforma de Middleware: CORBA

1. Sistemas DistribuídosExemplo de Plataforma de Middleware: CORBA Especialização em Redes de Computadores Prof. Fábio M. Costa Instituto de Informática - UFG

2. Visão Geral • CORBA • O modelo de objetos de CORBA • A Linguagem de Definição de interfaces • Arquitetura • COM • Common Object Model • Microsoft IDL • Arquitetura • RMI • O modelo de objetos de Java (RMI) • Definição de interfaces em Java • Arquitetura Prof. Fábio M. Costa - Instituto de Informática / UFG

3. CORBA

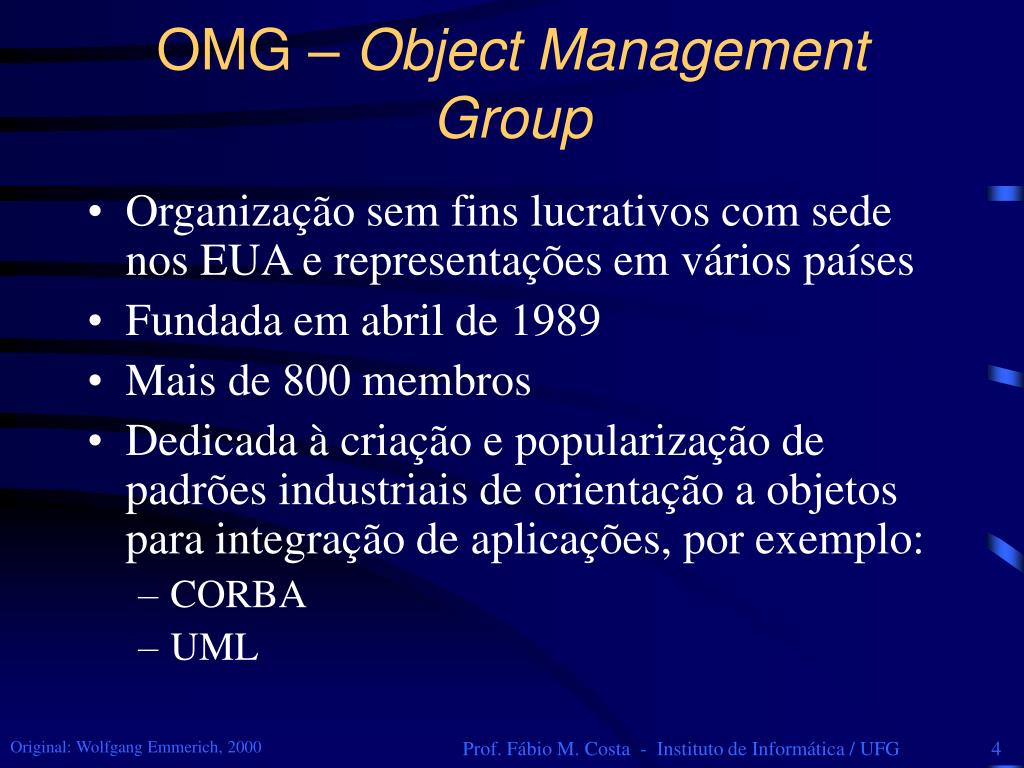

4. OMG – Object Management Group • Organização sem fins lucrativos com sede nos EUA e representações em vários países • Fundada em abril de 1989 • Mais de 800 membros • Dedicada à criação e popularização de padrões industriais de orientação a objetos para integração de aplicações, por exemplo: • CORBA • UML Prof. Fábio M. Costa - Instituto de Informática / UFG

5. Objetivos de CORBA • Oferecer suporte para requisições de objetos em ambientes distribuídos e heterogêneos de forma transparente para usuários e programadores de aplicações • Facilitar a integração de novos componentes com componentes legados • Padrão aberto e de livre acesso • Baseado em amplo consenso na indústria Prof. Fábio M. Costa - Instituto de Informática / UFG

6. Arquitetura de Gerenciamento de Objetos da OMG Application Objects Domain Interfaces CORBA facilities Object Request Broker (ORB) CORBAservices Prof. Fábio M. Costa - Instituto de Informática / UFG

7. Modelo de Objetos e Definição de Interfaces • Objetos • Tipos • Módulos • Atributos • Operações • Requisições • Exceções • Sub-tipos Prof. Fábio M. Costa - Instituto de Informática / UFG

8. A Linguagem de Definição de Interfaces da OMG • Uma linguagem para expressar todos os conceitos do modelo de objetos de CORBA • Características da OMG/IDL: • Independente de linguagem de programação • Sintaxe semelhante à de C++ • Mapeamentos para várias linguagens de programação estão disponíveis Prof. Fábio M. Costa - Instituto de Informática / UFG

9. Organization #name:string Trainer Club uses -name:string -noOfMembers:int -location:Address 1 1..* works for +transfer(p:Player) 1 1..* has coaches 1..* * Team plays in -name:string 1 11..16 +bookGoalies() Exemplo em Uso +train() Player -name:string -Number:int +book() Prof. Fábio M. Costa - Instituto de Informática / UFG

10. O Modelo de Objetos de CORBA: Objetos • Cada objeto tem um identificador que é único dentro do contexto de um ORB • Múltiplas referências para o mesmo objeto • Referências suportam transparência de localização • Referências de objetos são persistentes • Válidas mesmo que o objeto em questão tenha sido desativado Prof. Fábio M. Costa - Instituto de Informática / UFG

11. Tipos estruturados Tipos Atômicos Tipo de Objeto O Modelo de Objetos de CORBA: Tipos typedef struct _Address { string street; string postcode; string city; } Address; typedef sequence<Address> AddressList; interface Team { ... }; Prof. Fábio M. Costa - Instituto de Informática / UFG

12. Módulos Soccer::Address People::Address O Modelo de Objetos de CORBA: Módulos module Soccer { typedef struct _Address { string street; string postcode; string city; } Address; }; module People { typedef struct _Address { string flat_number; string street; string postcode; string city; string country; } Address; }; Prof. Fábio M. Costa - Instituto de Informática / UFG

13. Clientes não podem mudar o valor Atributos mutáveis Tipo do Atributo Nome do Atributo O Modelo de Objetos de CORBA: Atributos interface Player; typedef sequence<Player> PlayerList; interface Trainer; typedef sequence<Trainer> TrainerList; interface Team { readonly attribute string name; attribute TrainerList coached_by; attribute Club belongs_to; attribute PlayerList players; ... }; Prof. Fábio M. Costa - Instituto de Informática / UFG

14. Categoria de Parâmetro Lista de Parâmetros Tipos de Retorno Tipo do parâmetro Nome da operação (usado em requisições) Nome do Parâmetro O Modelo de Objetos de CORBA: Operações interface Team { ... void bookGoalies(in Date d); string print(); }; Prof. Fábio M. Costa - Instituto de Informática / UFG

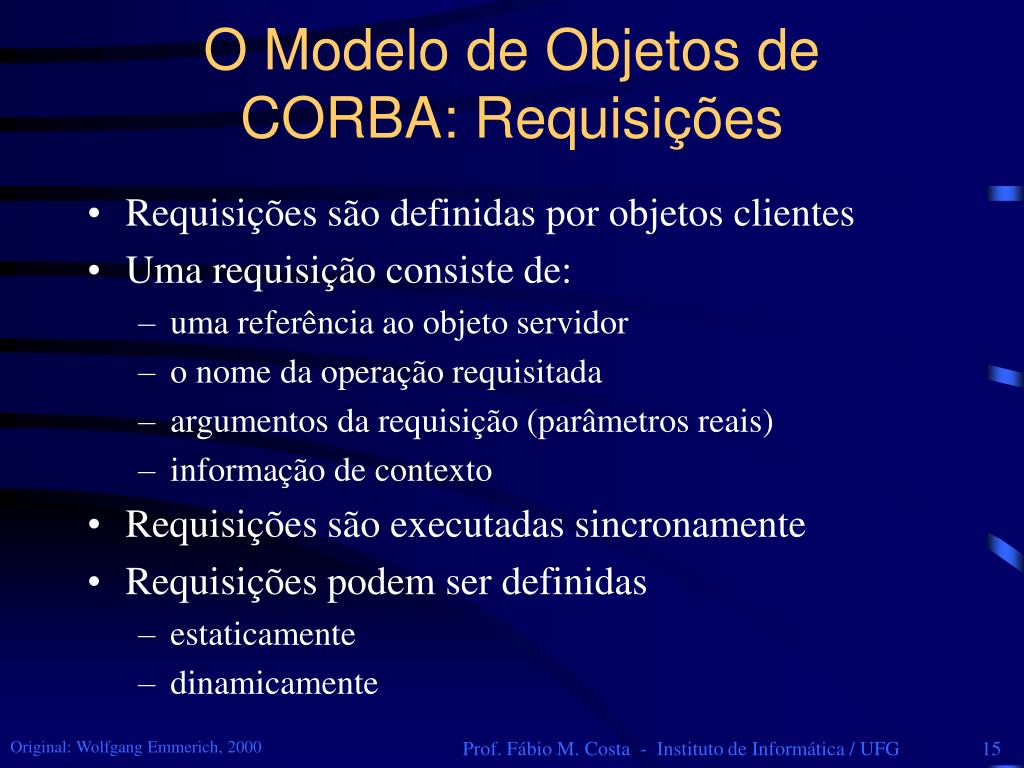

15. O Modelo de Objetos de CORBA: Requisições • Requisições são definidas por objetos clientes • Uma requisição consiste de: • uma referência ao objeto servidor • o nome da operação requisitada • argumentos da requisição (parâmetros reais) • informação de contexto • Requisições são executadas sincronamente • Requisições podem ser definidas • estaticamente • dinamicamente Prof. Fábio M. Costa - Instituto de Informática / UFG

16. Dados da Exceção Nome da Exceção Operações declaram as exceções que podem gerar O Modelo de Objetos de CORBA: Exceções • Exceções genéricas (ex.: rede fora do ar, ref. de objeto inválida, esgotou a memória) • Exceções específicas de determinados tipos exception PlayerBooked{sequence<Date> free;}; interface Team { ... void bookGoalies(in Date d) raises(PlayerBooked); }; Prof. Fábio M. Costa - Instituto de Informática / UFG

17. Super-tipo implícito: Object Herdado por Club Supertipo O Modelo de Objetos de CORBA: Sub-tipos interface Organization { readonly attribute string name; }; interface Club : Organization { exception NotInClub{}; readonly attribute short noOfMembers; readonly attribute Address location; attribute TeamList teams; attribute TrainerList trainers; void transfer(in Player p) raises NotInClub; }; Prof. Fábio M. Costa - Instituto de Informática / UFG

18. Object Implementation Client Implementation Skeletons Object Adapter Dynamic Invocation ORB Interface Client Stubs ORB Core Uma interface padronizada Uma interface para cada tipo de objeto Uma interface para cada adaptador de obj. Interface dependente do ORB CORBA: Arquitetura Prof. Fábio M. Costa - Instituto de Informática / UFG
