Presentation Transcript
slide1

ISDN

Arif Rakhman Hakim A 410 050 138

Danang Hari Setiawan A 410 050 155

pengertian
PENGERTIAN
  • ISDN ( Integrated Sevices Digital Network ) adalah sebuah desain untuk jaringan telepon/telekomunikasi yang semuanya digital.
  • ISDN didesain untuk membawa suara, data, citra, video, dan apapun yang kita butuhkan. ISDN juga didesain untuk menyediakan antarmuka tunggal (meliputi hardware dan protokol komunikasi) bagi telepon, mesin fax, komputer, videophone, dan mikrowave.
  • An ISDN is a network, in general evolving from a telephony IDN, that provides end-to-end digital connectivity to support a wide range of services, including voice and non-voice services, to which users have access by a limited set of standard multipurpose user-network interfaces.

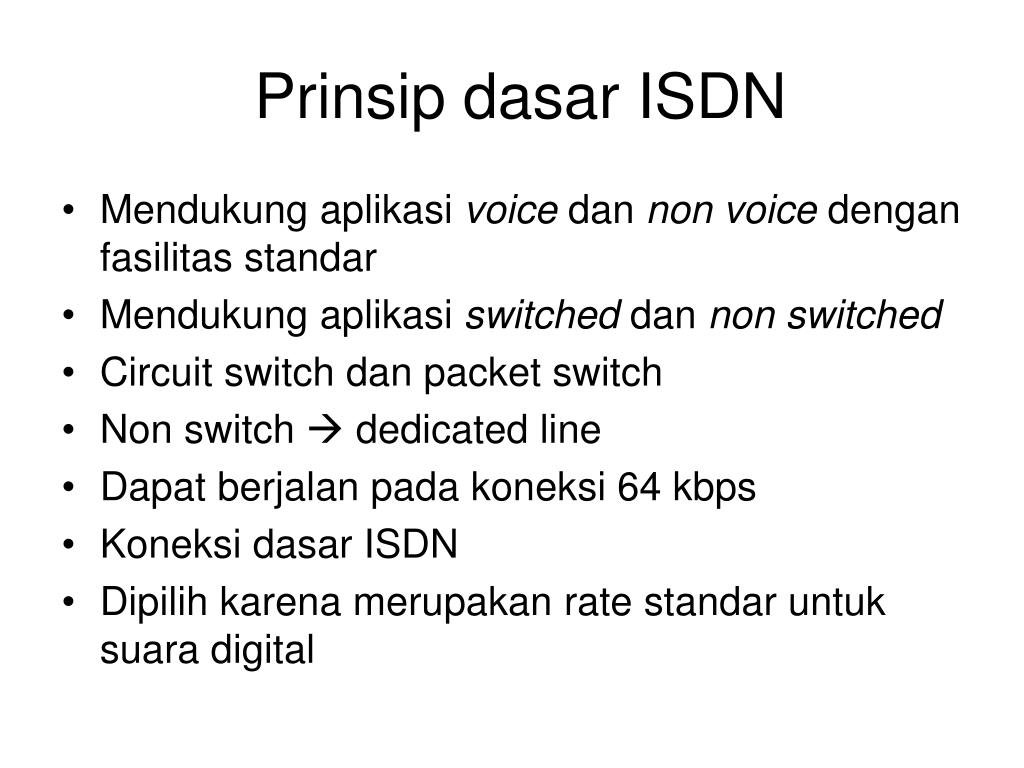

prinsip dasar isdn
Prinsip dasar ISDN
  • Mendukung aplikasi voice dan non voice dengan fasilitas standar
  • Mendukung aplikasi switched dan non switched
  • Circuit switch dan packet switch
  • Non switch  dedicated line
  • Dapat berjalan pada koneksi 64 kbps
  • Koneksi dasar ISDN
  • Dipilih karena merupakan rate standar untuk suara digital

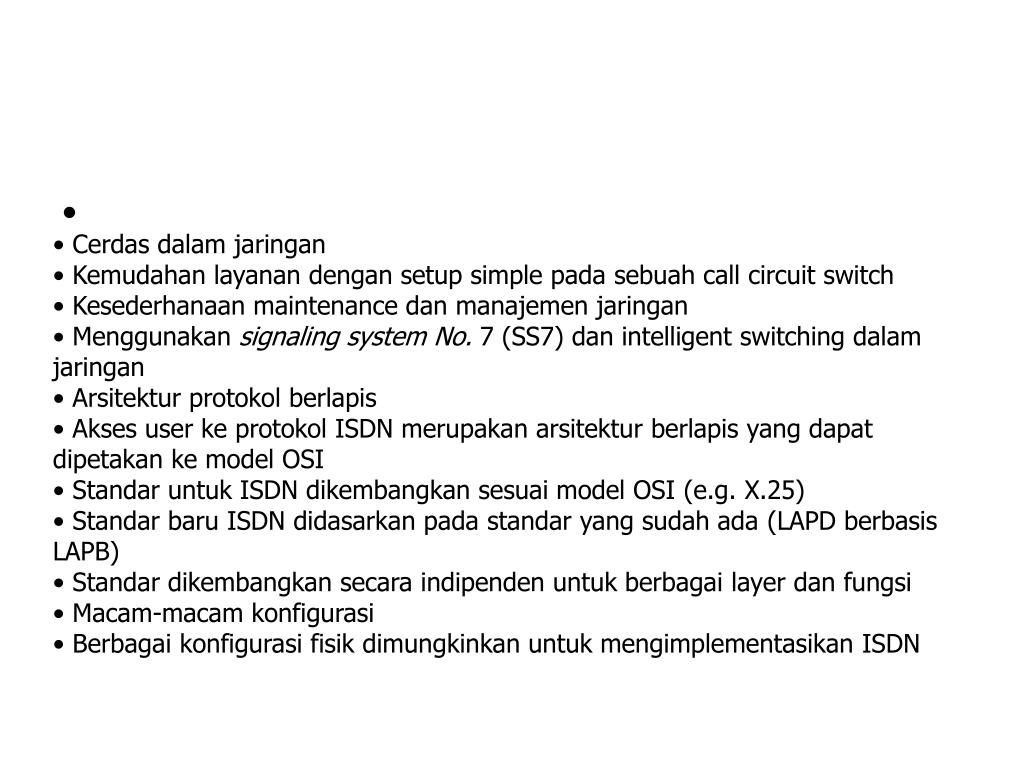

slide4

Cerdas dalam jaringan

  • Kemudahan layanan dengan setup simple pada sebuah call circuit switch
  • Kesederhanaan maintenance dan manajemen jaringan
  • Menggunakan signaling system No. 7 (SS7) dan intelligent switching dalam jaringan
  • Arsitektur protokol berlapis
  • Akses user ke protokol ISDN merupakan arsitektur berlapis yang dapat dipetakan ke model OSI
  • Standar untuk ISDN dikembangkan sesuai model OSI (e.g. X.25)
  • Standar baru ISDN didasarkan pada standar yang sudah ada (LAPD berbasis LAPB)
  • Standar dikembangkan secara indipenden untuk berbagai layer dan fungsi
  • Macam-macam konfigurasi
  • Berbagai konfigurasi fisik dimungkinkan untuk mengimplementasikan ISDN

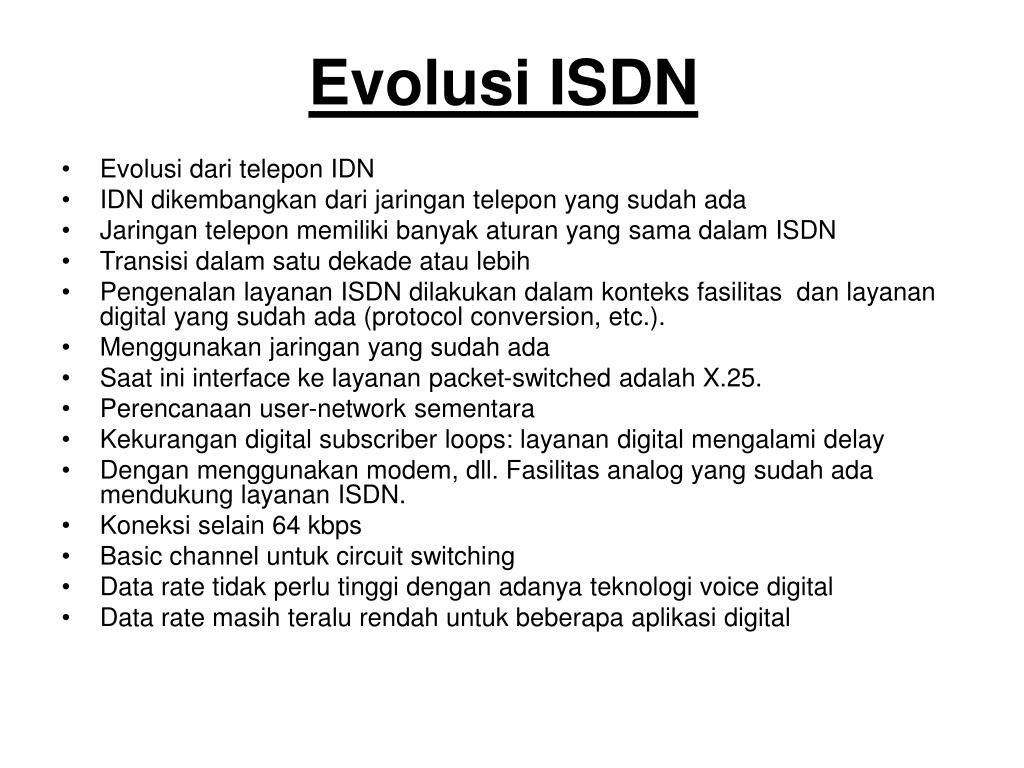

evolusi isdn
Evolusi ISDN
  • Evolusi dari telepon IDN
  • IDN dikembangkan dari jaringan telepon yang sudah ada
  • Jaringan telepon memiliki banyak aturan yang sama dalam ISDN
  • Transisi dalam satu dekade atau lebih
  • Pengenalan layanan ISDN dilakukan dalam konteks fasilitas dan layanan digital yang sudah ada (protocol conversion, etc.).
  • Menggunakan jaringan yang sudah ada
  • Saat ini interface ke layanan packet-switched adalah X.25.
  • Perencanaan user-network sementara
  • Kekurangan digital subscriber loops: layanan digital mengalami delay
  • Dengan menggunakan modem, dll. Fasilitas analog yang sudah ada mendukung layanan ISDN.
  • Koneksi selain 64 kbps
  • Basic channel untuk circuit switching
  • Data rate tidak perlu tinggi dengan adanya teknologi voice digital
  • Data rate masih teralu rendah untuk beberapa aplikasi digital

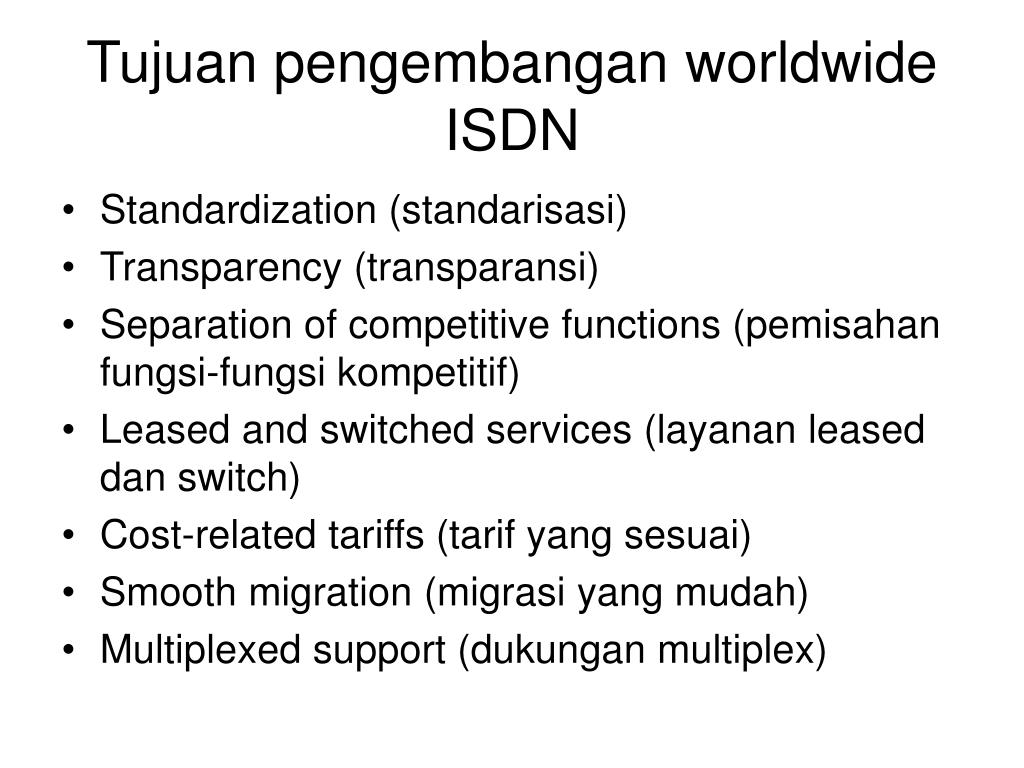

tujuan pengembangan worldwide isdn
Tujuan pengembangan worldwide ISDN
  • Standardization (standarisasi)
  • Transparency (transparansi)
  • Separation of competitive functions (pemisahan fungsi-fungsi kompetitif)
  • Leased and switched services (layanan leased dan switch)
  • Cost-related tariffs (tarif yang sesuai)
  • Smooth migration (migrasi yang mudah)
  • Multiplexed support (dukungan multiplex)

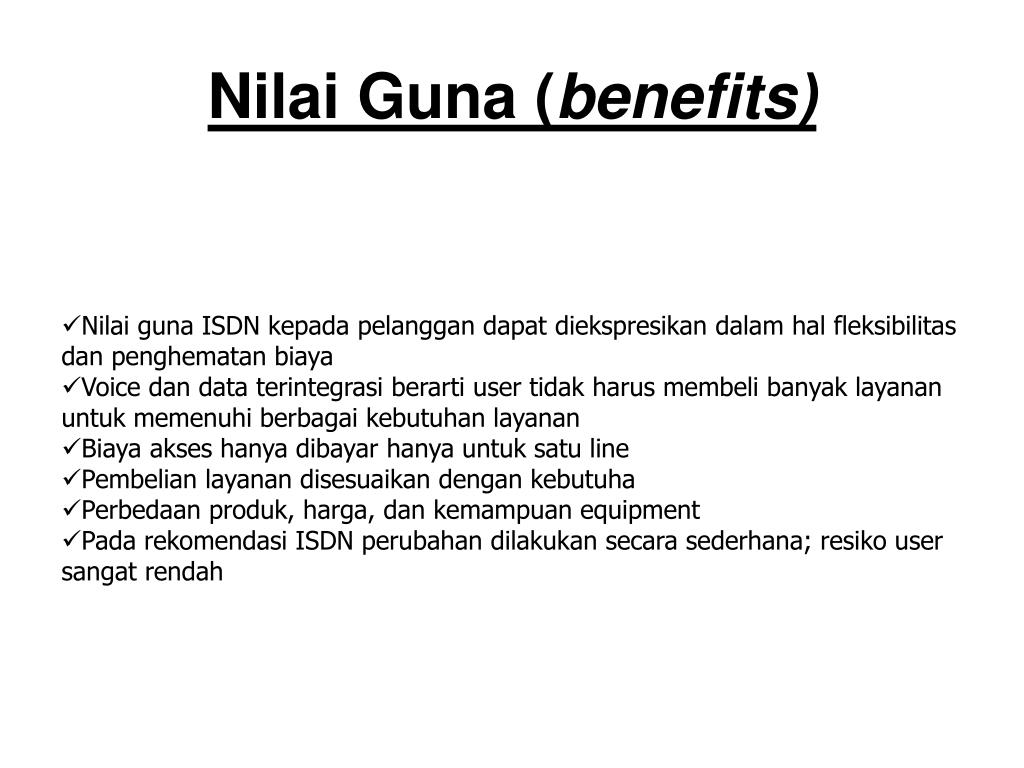

nilai guna benefits
Nilai Guna (benefits)
  • Nilai guna ISDN kepada pelanggan dapat diekspresikan dalam hal fleksibilitas dan penghematan biaya
  • Voice dan data terintegrasi berarti user tidak harus membeli banyak layanan untuk memenuhi berbagai kebutuhan layanan
  • Biaya akses hanya dibayar hanya untuk satu line
  • Pembelian layanan disesuaikan dengan kebutuha
  • Perbedaan produk, harga, dan kemampuan equipment
  • Pada rekomendasi ISDN perubahan dilakukan secara sederhana; resiko user sangat rendah

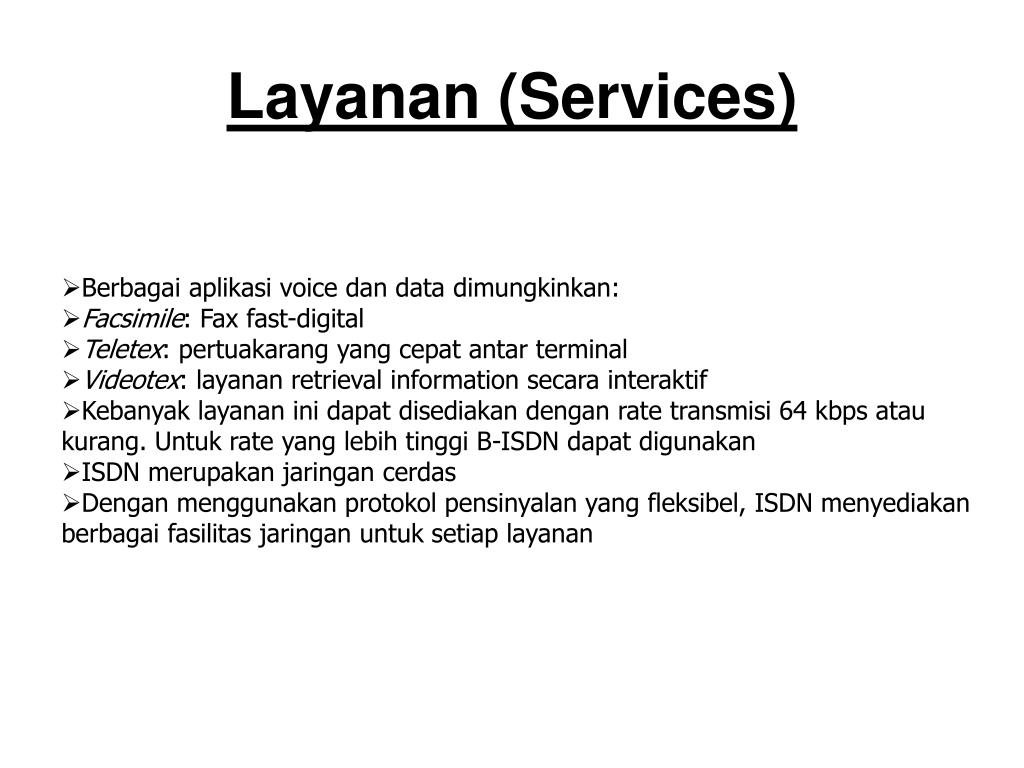

layanan services
Layanan (Services)
  • Berbagai aplikasi voice dan data dimungkinkan:
  • Facsimile: Fax fast-digital
  • Teletex: pertuakarang yang cepat antar terminal
  • Videotex: layanan retrieval information secara interaktif
  • Kebanyak layanan ini dapat disediakan dengan rate transmisi 64 kbps atau kurang. Untuk rate yang lebih tinggi B-ISDN dapat digunakan
  • ISDN merupakan jaringan cerdas
  • Dengan menggunakan protokol pensinyalan yang fleksibel, ISDN menyediakan berbagai fasilitas jaringan untuk setiap layanan
