Cap. 5 Sisteme de ordin superior

1. Cap. 1 Sisteme si semnale Cap. 2 Functia de transfer Fourier Cap. 3 Functia de transfer Laplace Cap. 4 Raspunsul la semnal treapta. Sisteme de ordinul 1 Cap. 6 Reactia negativa Cap. 7 Amplificatoare operationale Cap. 8 Aplicatii liniare ale AO A. Sisteme de ordinul doi • Ce putem face cu doi poli: filtrul trece-jos de ordinul doi Cap. 5 Sisteme de ordin superior • Adăugăm un zerou în origine : filtrul trece bandă de ordinul doi • Mai adăugăm un zerou în origine: filtrul trece sus de ordinul doi • Si zerourile pot fi complexe: filtrul de rejecţie de ordinul doi

2. Functie de transfer de ordinul 2 – forma generala: Doi poli si cel mult doua zerouri • doi poli • doi poli si un zerou • doi poli si doua zerouri

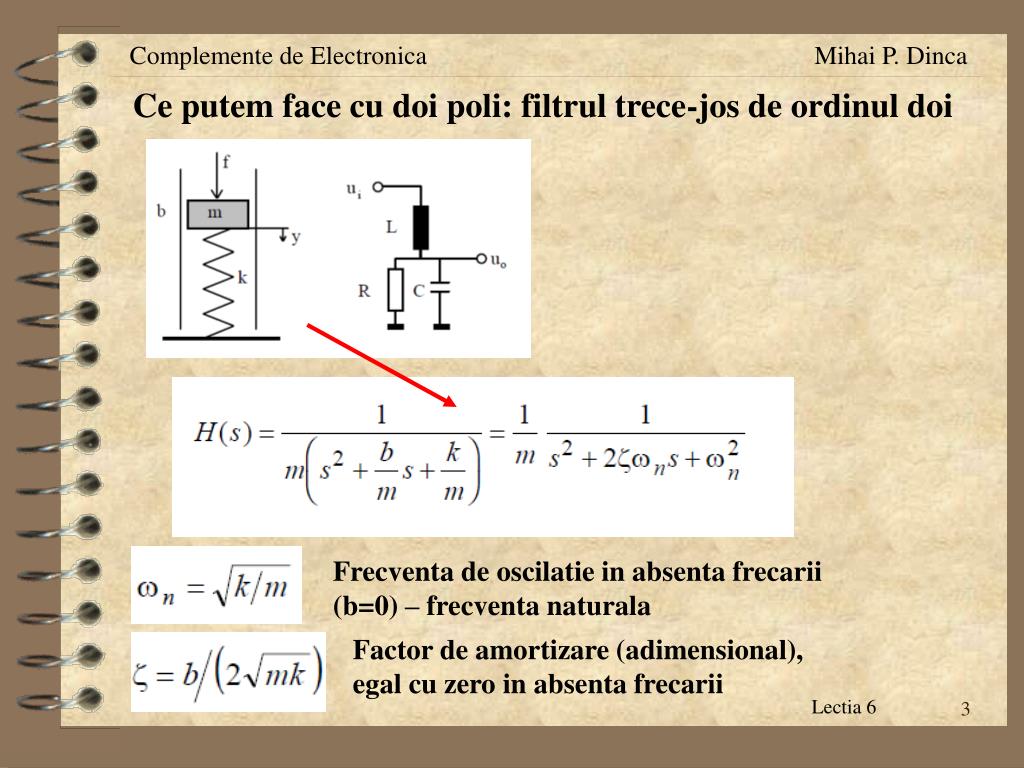

3. Ce putem face cu doi poli: filtrul trece-jos de ordinul doi Frecventa de oscilatie in absenta frecarii (b=0) – frecventa naturala Factor de amortizare (adimensional), egal cu zero in absenta frecarii

4. Normalizata astfel incit amplificarea sa fie unitara la frecventa zero ADC=1 La frecvente mari amplificarea merge ca deci scade cu -40dB pe decada Filtrutrece jos Ce se intimpla cu amplificarea intre aceste doua regiuni asimptotice ? Raspunsul depinde de valoarea factorului de amortizare

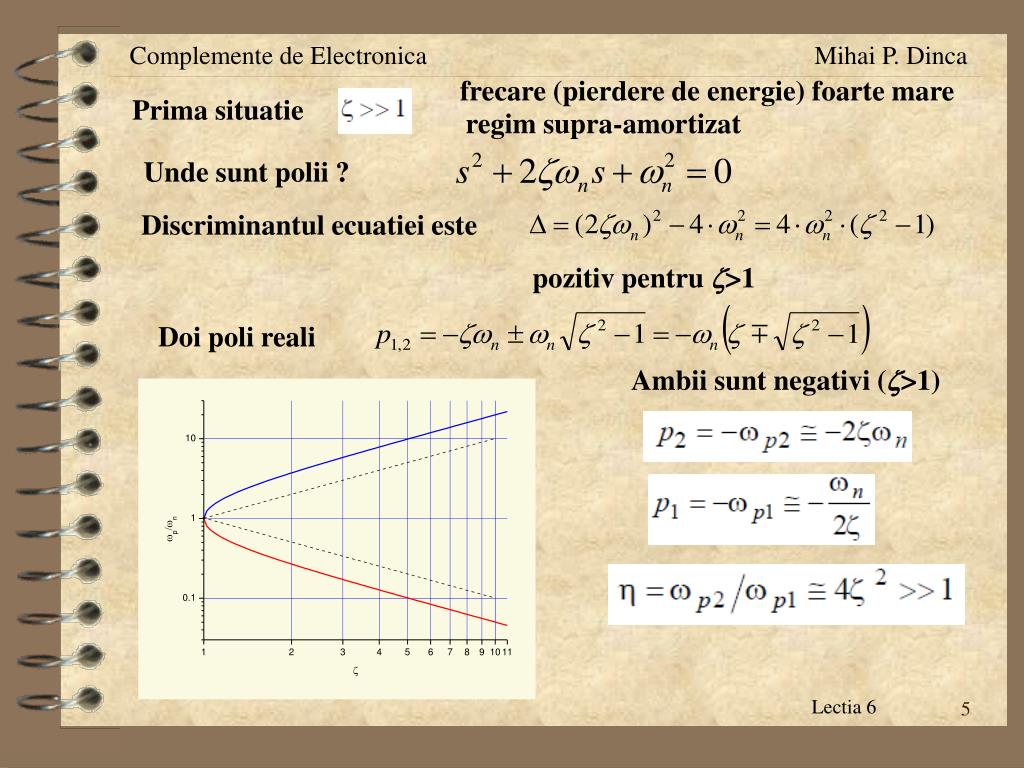

5. frecare (pierdere de energie) foarte mare Prima situatie regim supra-amortizat Unde sunt polii ? Discriminantul ecuatiei este pozitiv pentru z>1 Doi poli reali Ambii sunt negativi (z>1)

6. raspuns la semnal treapta

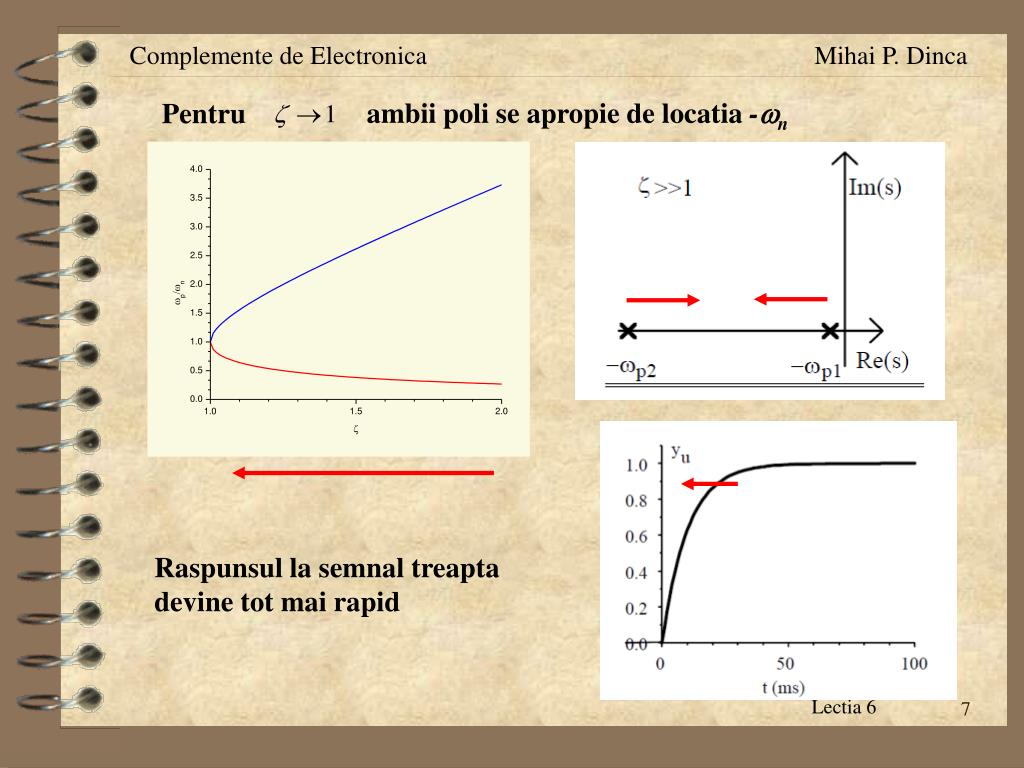

7. ambii poli se apropie de locatia -wn Pentru Raspunsul la semnal treapta devine tot mai rapid

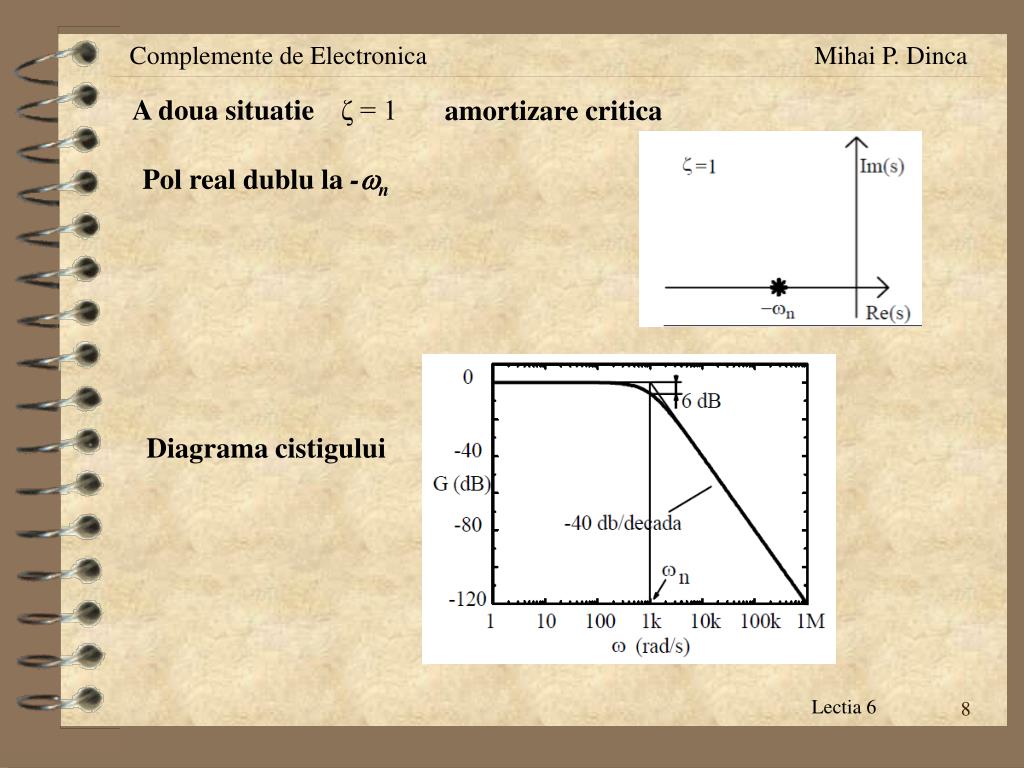

8. A doua situatie ζ = 1 amortizare critica Pol real dublu la -wn Diagrama cistigului

9. Raspunsul la semnal treapta Cu un singur pol

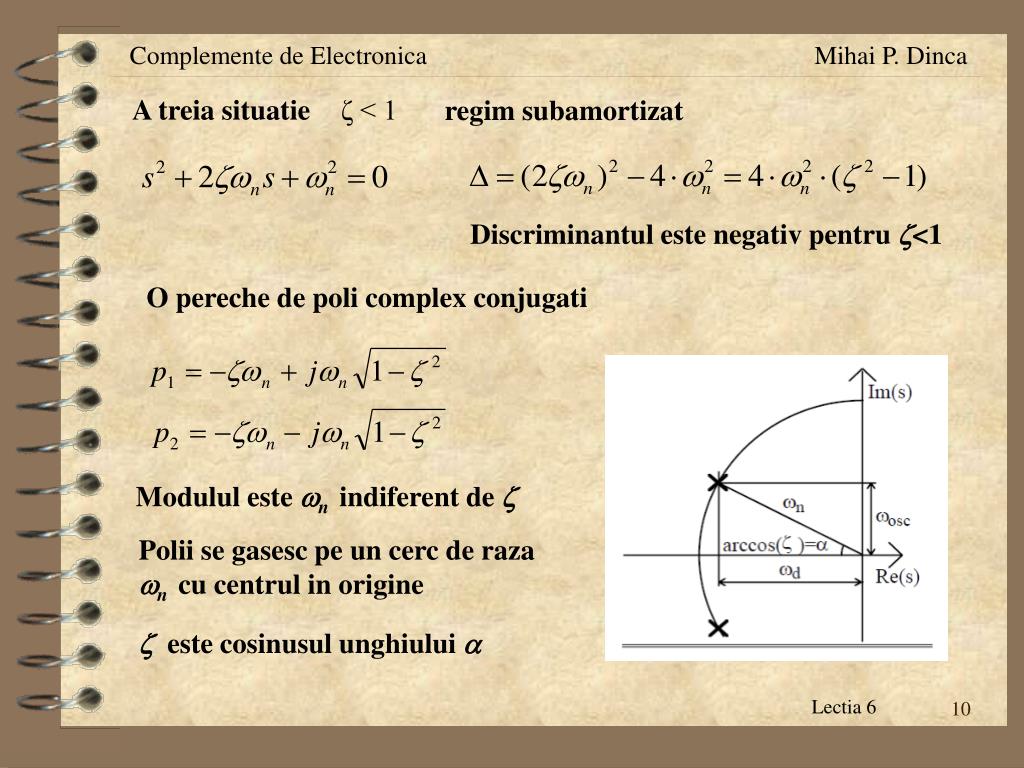

10. A treia situatie ζ < 1 regim subamortizat Discriminantul este negativ pentru z<1 O pereche de poli complex conjugati Modulul este wnindiferent de z Polii se gasesc pe un cerc de raza wn cu centrul in origine z este cosinusul unghiului a

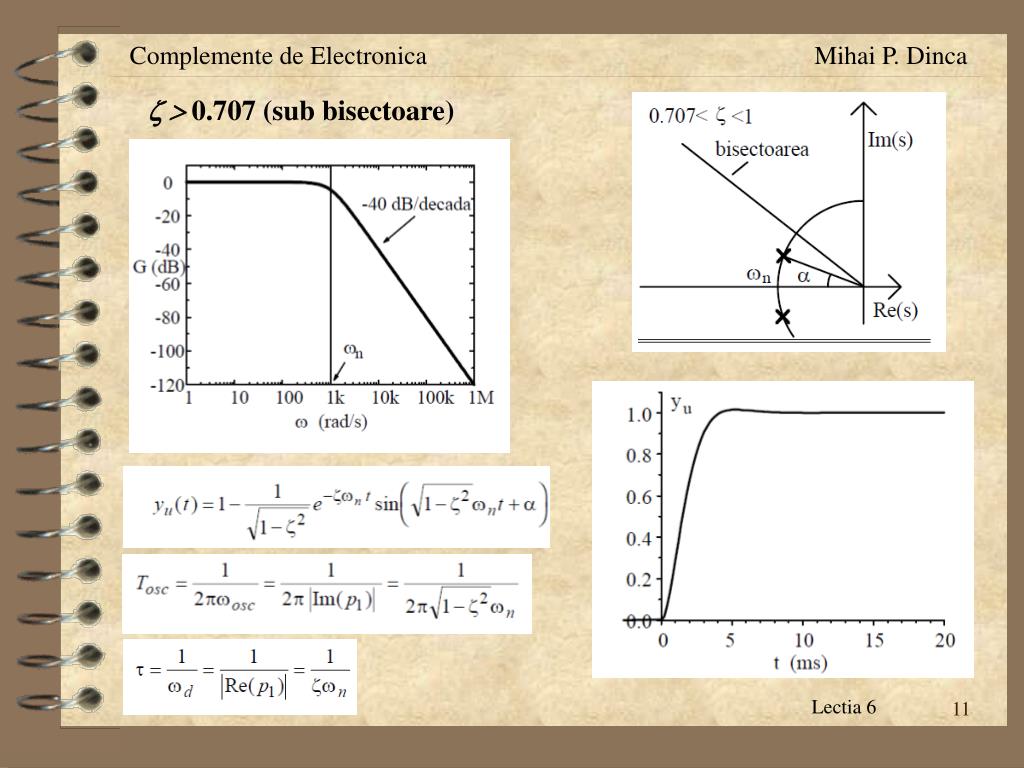

11. z > 0.707 (sub bisectoare)

12. Filtru Butterworth (de platitudine maxima)

16. Limita stabilitatii Oscilator

17. A. Sisteme de ordinul doi • Ce putem face cu doi poli: filtrul trece-jos de ordinul doi • Adăugăm un zerou în origine : filtrul trece bandă de ordinul doi La frecvente mici amplificarea merge ca w (+20dB pe decada) • Mai adăugăm un zerou în origine: filtrul trece sus de ordinul doi La frecvente mari amplificarea merge ca 1/w (-20dB pe decada) • Si zerourile pot fi complexe: filtrul de rejecţie de ordinul doi Filtru trece banda

18. Doi poli reali negativi departati intre ei z scade spre valoarea 1

19. Rezonanta este la wn Frecventele de taiere (la -3dB)

20. Raspunsul la semnal treapta

21. A. Sisteme de ordinul doi • Ce putem face cu doi poli: filtrul trece-jos de ordinul doi • Adăugăm un zerou în origine : filtrul trece bandă de ordinul doi La frecvente mici amplificarea merge ca w2 (+40dB pe decada) • Mai adăugăm un zerou în origine: filtrul trece sus de ordinul doi La frecvente mari amplificarea este unitara • Si zerourile pot fi complexe: filtrul de rejecţie de ordinul doi Filtru trece sus

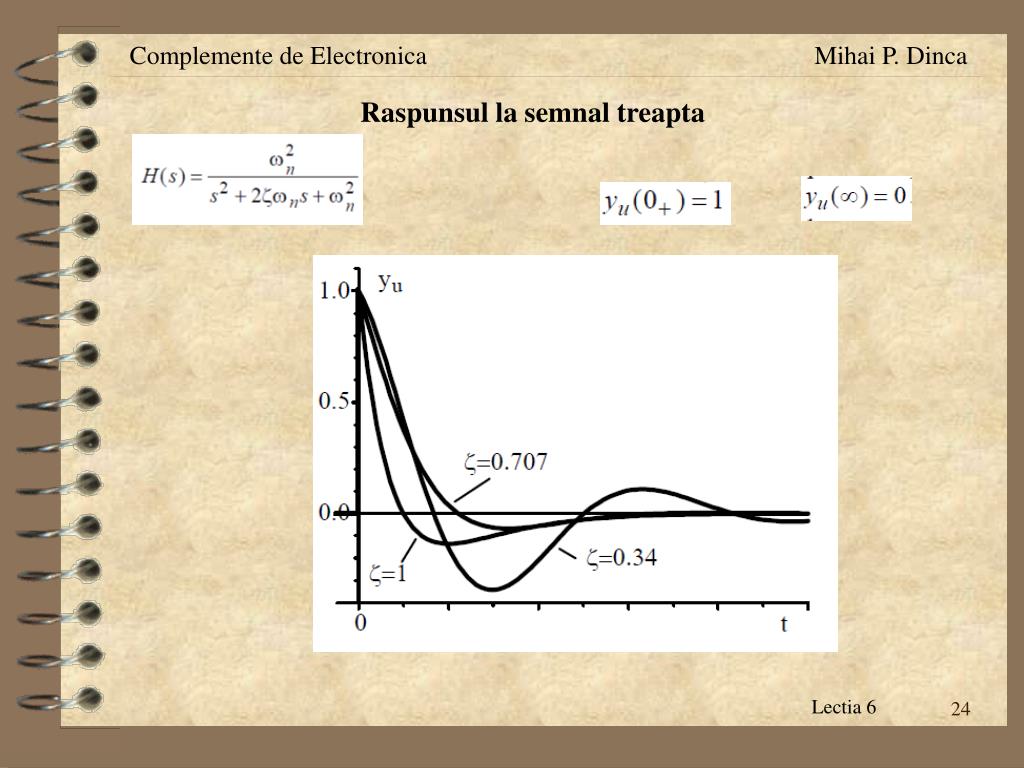

24. Raspunsul la semnal treapta

25. A. Sisteme de ordinul doi • Ce putem face cu doi poli: filtrul trece-jos de ordinul doi • Adăugăm un zerou în origine : filtrul trece bandă de ordinul doi La frecvente mici amplificarea este unitara • Mai adăugăm un zerou în origine: filtrul trece sus de ordinul doi La frecvente mari amplificarea este unitara • Si zerourile pot fi complexe: filtrul de rejecţie de ordinul doi Ce se intimpla la frecventele intermediare ?

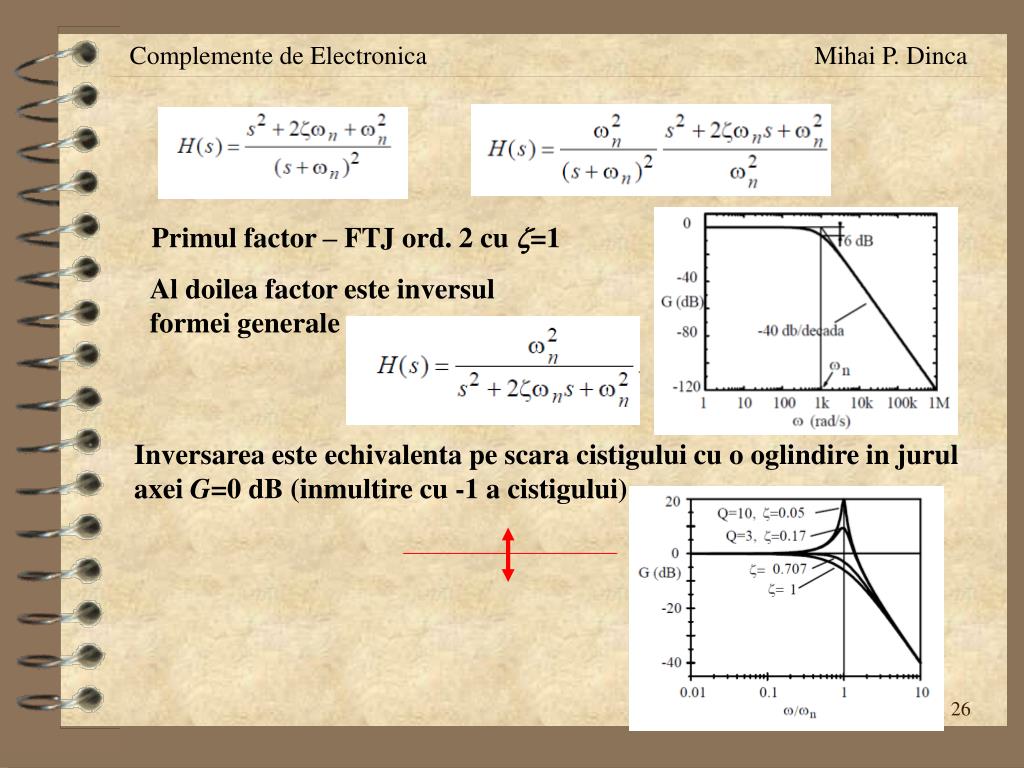

26. Primul factor – FTJ ord. 2 cu z=1 Al doilea factor este inversul formei generale Inversarea este echivalenta pe scara cistigului cu o oglindire in jurul axei G=0 dB (inmultire cu -1 a cistigului)

27. + = Filtru stop banda

28. Exemple
