  1. BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA FACULTAD DE INGENIERIA. ALUMNA: MUÑOZ BIVIANO PATRICIA PROPIEDADES DEL CEMENTO.

  2. Propiedades físicas y unidades de medición del cemento portland

  3. INTRODUCCION • Definición: Es una sustancia de polvo fino hecha de argamasa de yeso capaz de formar una pasta blanda al mezclarse con el agua y que se endurece espontáneamente en contacto con el aire • Historia: La utilización de cementos y aglomerantes, se remonta a: • -Egipto, construcción de las pirámides • -Griegos y romanos, utilización de los primeros concretos • Llamado por los romanos “Opus Cementitium” • -En 1724, se busca la cal hidráulica, adicionando arcilla a la mezcla con cal • -En 1778, el Sr Aspdin realiza ensayos con rocas de la isla de Pórtland (Inglaterra), es el Padre del cemento Pórtland • -En el Perú: la fabricación del cemento se remonta a 1916 al constituirse la CIA Peruana de cemento Pórtland, hoy”Cementos Lima”

  4. PROPIEDADES FISICAS Y QUIMICAS Los cementos pertenecen a la clase de materiales denominados aglomerantes en construcción, el cemento endurece rápidamente y alcanza resistencias altas; esto gracias a reacciones complicadas de la combinación cal – sílice. Ej: Análisis químico del cemento: CaO 63 % (Cal) SiO220 %(Sílice) Al2O3 6 % (Alúmina) Fe2O3 3 % (Oxido de Fierro) MgO 1.5 % (Oxido de Magnesio) K2O + Na2O 1 % (Álcalis) Perdida por calcinación 2 % Residuo insoluble 0.5 % SO3 2 % (Anhídrido Sulfúrico) CaO Residuo 1 % (Cal libre) Suma 100%

  5. PROPIEDADES FISICAS Y QUIMICAS • Características químicas: • Módulo fundente • Compuestos secundarios • Perdida por calcinación • Residuo insoluble Ejemplo: Norma C-150 ASTM • Características físicas: • Superficie específica • Tiempo de fraguado • Falso fraguado • Estabilidad de volumen • Resistencia mecánica • Contenido de aire • Calor de hidratación

  6. FINURA DEL CEMENTO • La finura del cemento influye en el calor de hidratación. • Los cementos mas finos experimentan una reacción mas fuerte con los agregados reactivos alcalinos, por lo que entre mas fino sangra menos que uno mas grueso. • La finura aumenta la cantidad de yeso requerida para propiciar un efecto Retardante requerida puesto que existe mas C3A libre para una hidratación temprana.

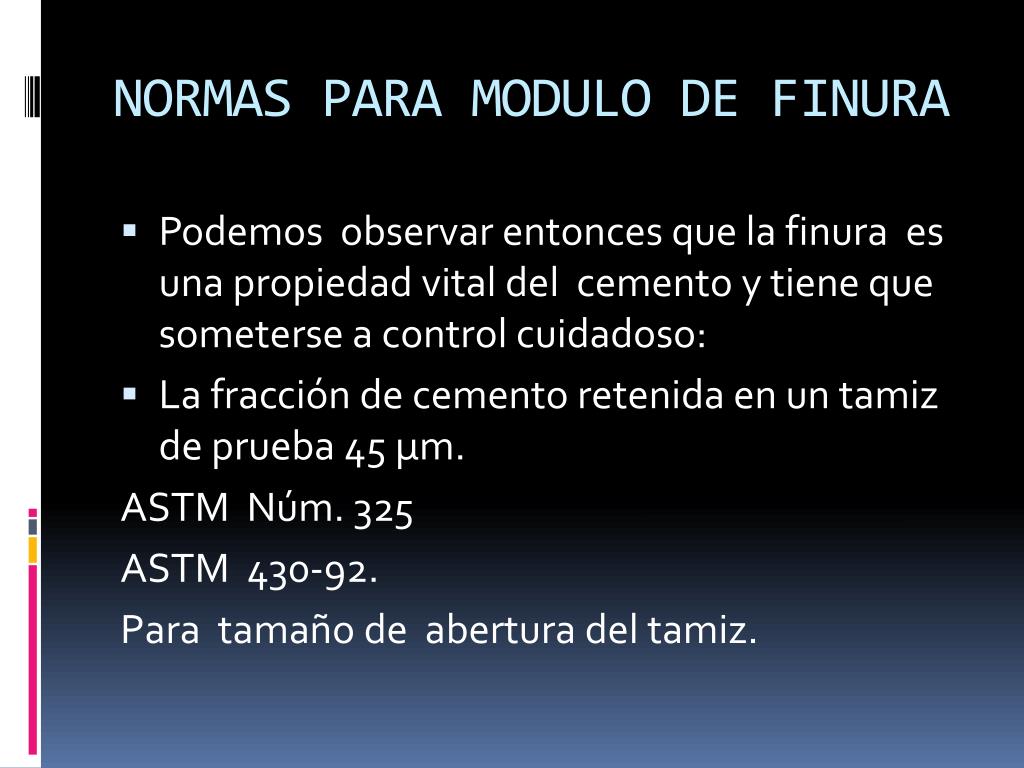

  7. NORMAS PARA MODULO DE FINURA • Podemos observar entonces que la finura es una propiedad vital del cemento y tiene que someterse a control cuidadoso: • La fracción de cemento retenida en un tamiz de prueba 45 μm. ASTM Núm. 325 ASTM 430-92. Para tamaño de abertura del tamiz.

  8. PRUEBA DEL TAMIZ

  9. SUPERFICIE ESPECIFICA DEL CEMENTO. (ley de nurse). • La superficie especifica puede determinarse también por el método de permeabilidad. • El desarrollo de resistencia temprana es mejor si al menos el 50% - 95% se encuentra entre 3 y 30μm conducen una resistencia temprana y una buena resistencia ultima.

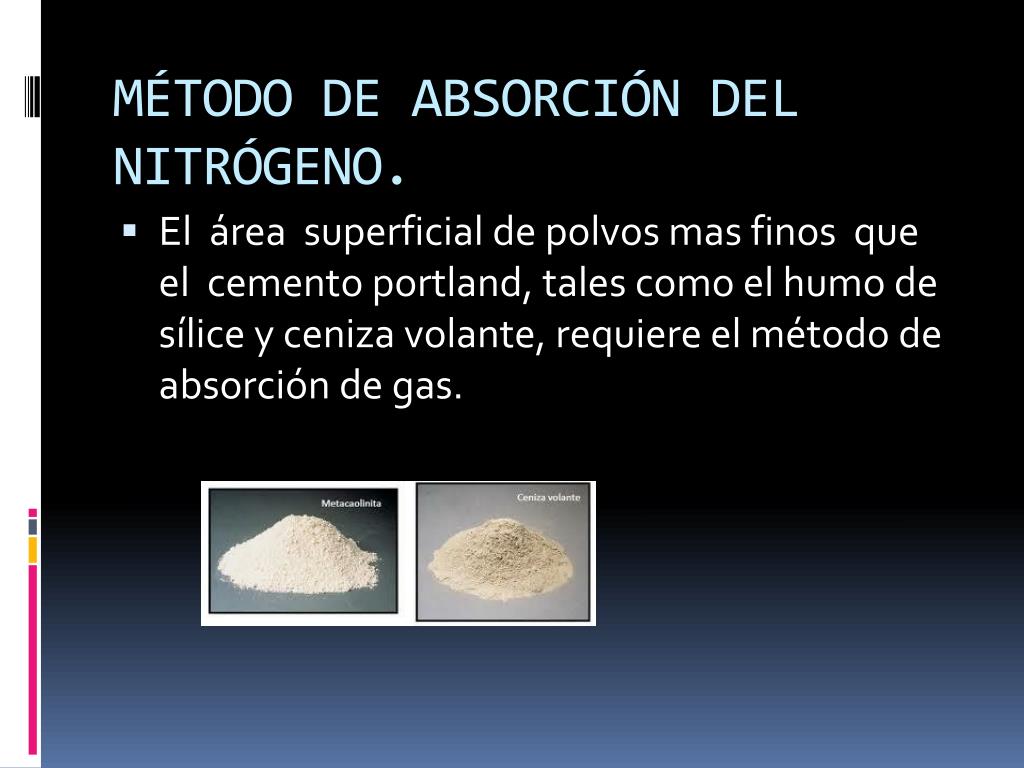

  10. MÉTODO DE ABSORCIÓN DEL NITRÓGENO. • El área superficial de polvos mas finos que el cemento portland, tales como el humo de sílice y ceniza volante, requiere el método de absorción de gas.

  11. FRAGUADO DEL CEMENTO • El fraguado de l cemento es el paso del estado plástico al estado solido de la pasta.

  12. FRAGUADO INICIAL • Para determinar el fraguado inicial se utiliza una aguja con un diámetro de 1.13+- 0.05mm,penetrando de 5+-1 mm de la base. • Se considera desde el momento en que el cemento reacciona con el agua. • Norma ENV 197-1:1992 Describe de 60 min para cementos de hasta 42.5MPa. Y 45 min. Para cementos con resistencias mas altas. • ASTM C 150 – 94 Prescribe un tiempo de 45 min. Usando el aparato de Vicat.

  13. FRAGUADO INICIAL

  14. FRAGUADO FINAL • Se determina por medio de una aguja similar adaptada a un aditamento metálico ahuecado, de forma tal que deje un corte circular de 5mm de diámetro, colocado 0.5mm atrás de la aguja. • Penetración de aguja de 0.5mm-+0.1.

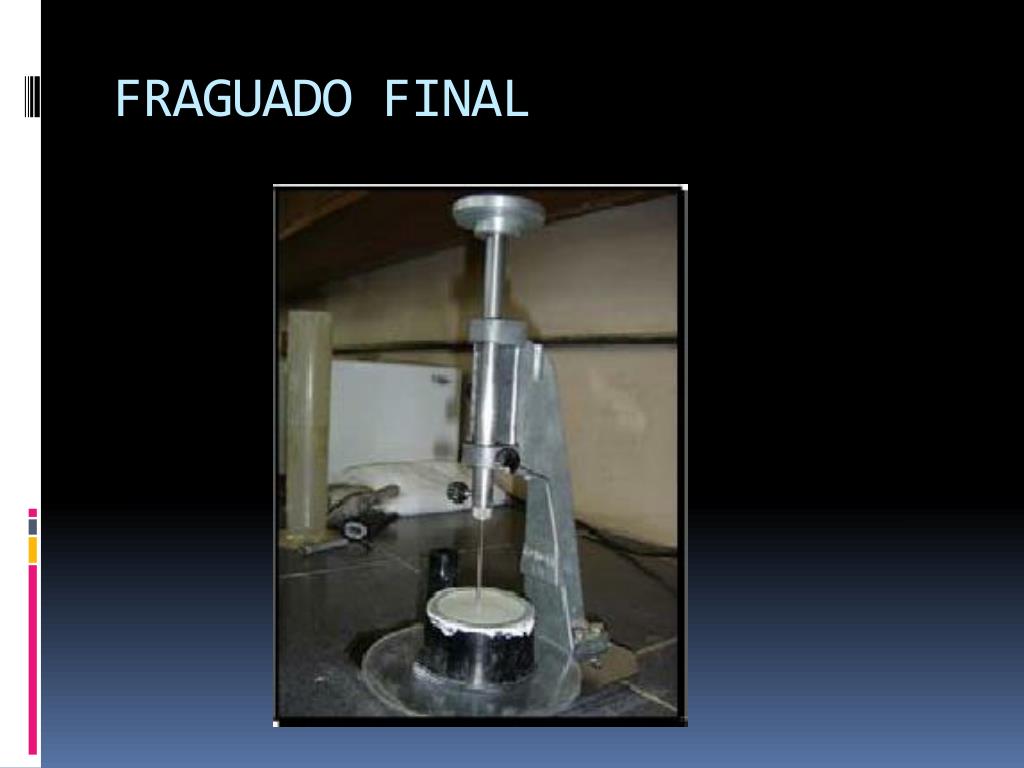

  15. FRAGUADO FINAL

  16. CALOR DE HIDRATACIÓN DEL CEMENTO. • De acuerdo a las reacciones químicas la hidratación del cemento es exotérmica y puede liberarse hasta 500 j/s (120 cal./g). • Agrietamientos producido por el enfriamiento interior del concreto.

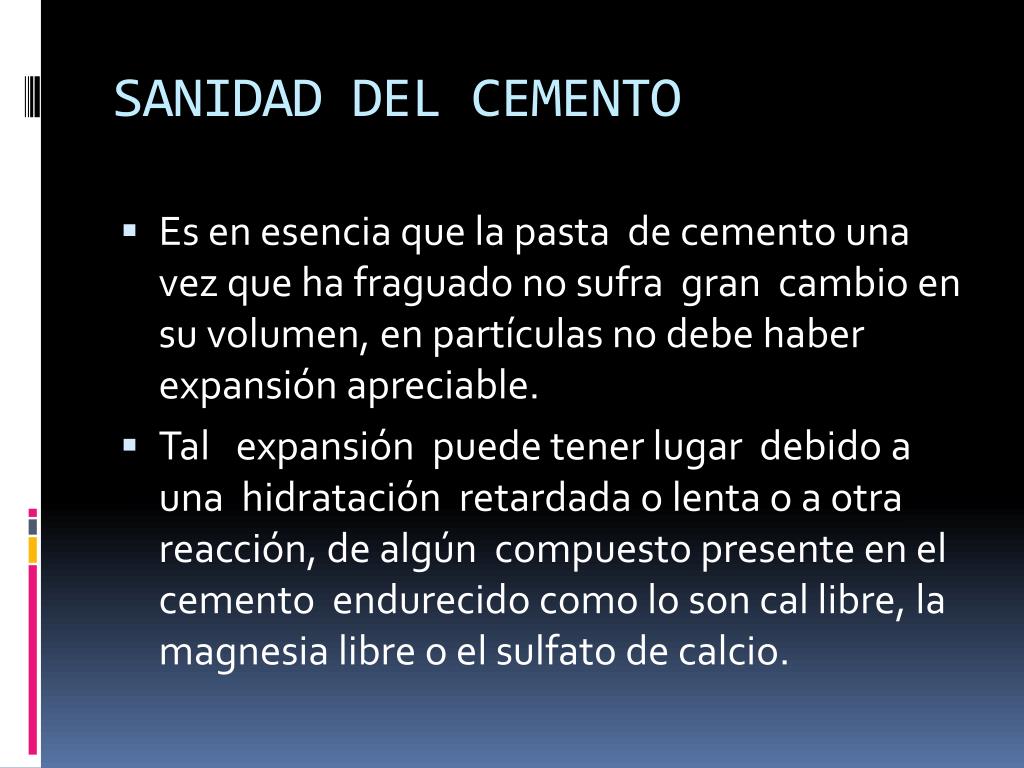

  17. SANIDAD DEL CEMENTO • Es en esencia que la pasta de cemento una vez que ha fraguado no sufra gran cambio en su volumen, en partículas no debe haber expansión apreciable. • Tal expansión puede tener lugar debido a una hidratación retardada o lenta o a otra reacción, de algún compuesto presente en el cemento endurecido como lo son cal libre, la magnesia libre o el sulfato de calcio.

  18. RESISTENCIA DEL CEMENTO. • La resistencia mecánica del cemento endurecido es la propiedad del material que posiblemente resulta mas obvia en cuanto a los requisitos para usos estructurales. • La resistencia de un mortero o concreto depende de la cohesión entre partículas. • Los especímenes son probados en cubos de 40 por 40 por 160mm . • Mortero de composición fija arena normal , natural silícea arena/cemento 3 y agua/cemento es 0.50. • Desmolde después de 24 hrs. • Atmosfera húmeda de 20 grados centígrados.

  19. RESISTENCIA A LA COMPRESIÓN SIMPLE • El contenido de cemento. • La eficiencia lograda entre el cemento y el suelo. • Características y efectividad de los aditivos usados. • Tipo y cantidad de materia orgánica en la mezcla. • Relación agua/cemento. • Grado de compactación. • Curado. • Precauciones tomadas para evitar el agrietamiento. • Tipo de suelo.

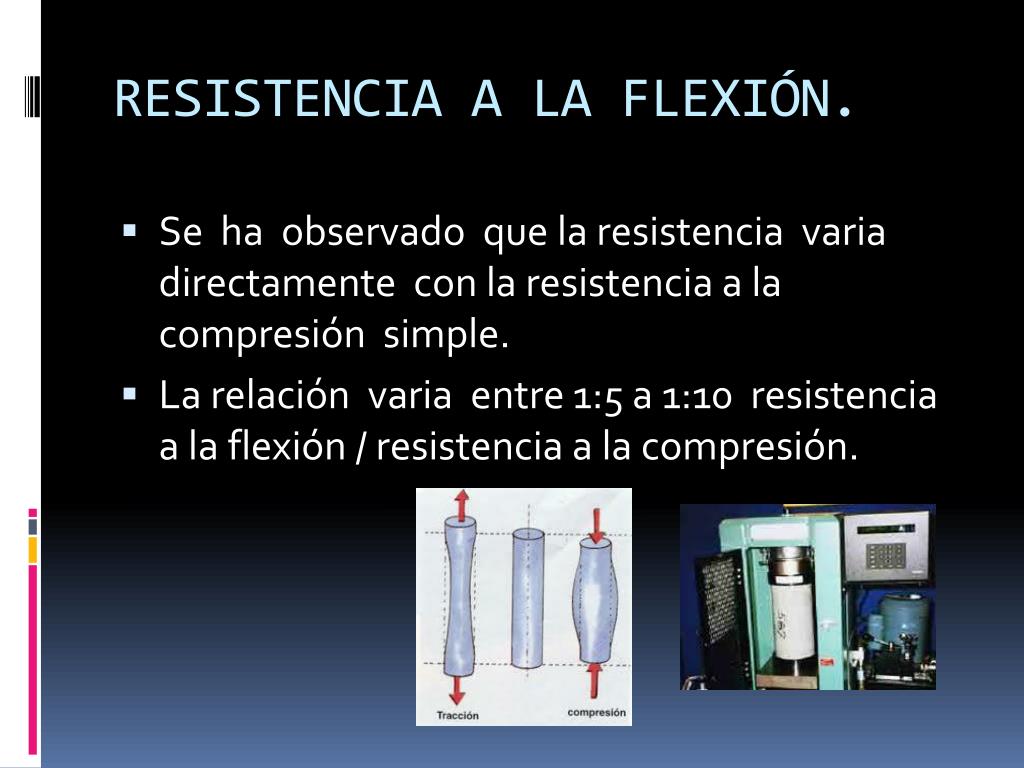

  20. RESISTENCIA A LA FLEXIÓN. • Se ha observado que la resistencia varia directamente con la resistencia a la compresión simple. • La relación varia entre 1:5 a 1:10 resistencia a la flexión / resistencia a la compresión.

  21. MODULO DE RUPTURA

  22. Concretos • Muestreo y ensaye de concreto hidráulico según norma A.S.T.M. C-94, C-143 y C-31. • Proporcionamiento teórico práctico para concreto hidráulico • Extracción y prueba de corazones de concreto endurecido, con broca de 2”, 3” y 4” de diámetro, con 2 diámetros de longitud máxima. • Extracción de corazones de concreto endurecido, con broca de 2”, 3” ó 4” de diámetro • Prueba no destructiva para determinar la resistencia del concreto endurecido, con esclerómetro (rebote elástico). • Ensaye a la compresión del block de concreto ó adoquín, según norma A.S.T.M. C-140 (NMX C-404).

  23. Concretos • Ensaye de absorción en block de concreto ó adoquín en agua, según norma A.S.T.M. C-140. (NMX C-404). • Ensaye a flexión en vigas de concreto hidráulico, según norma NMX C-156, C-160, C-161 para la determinación del módulo de ruptura (M.R.). • Fabricación de probetas de mortero para ensayes a la compresión, permeabilidad y absorción. (Acabados y/o Estucos).

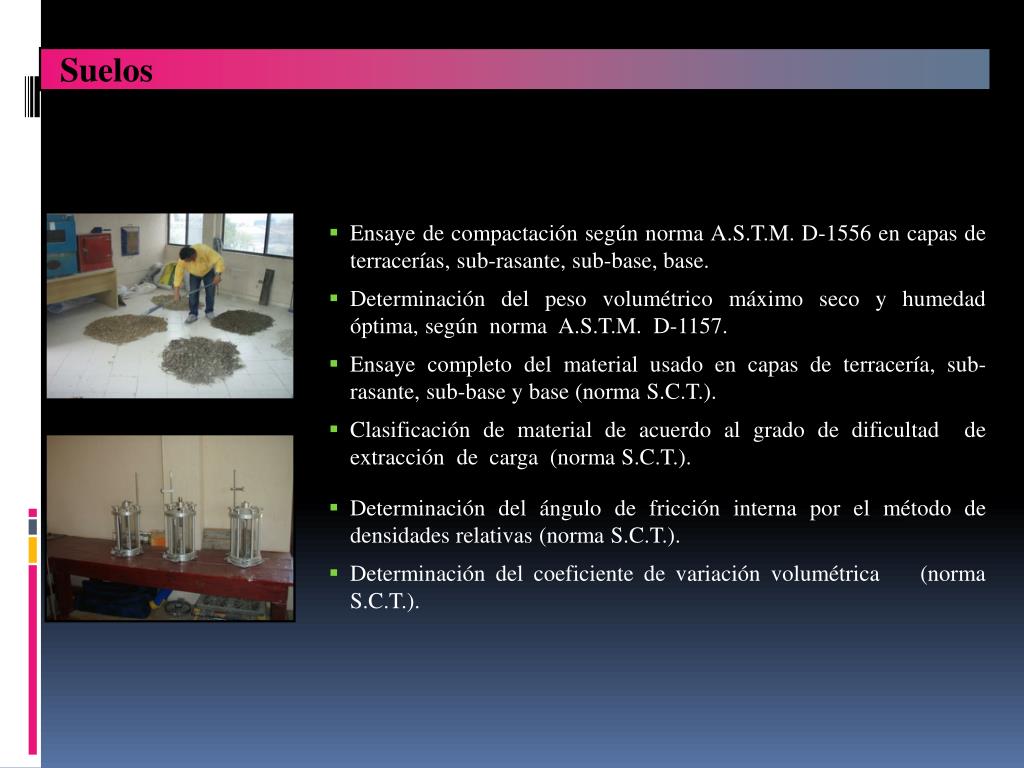

  24. Suelos • Ensaye de compactación según norma A.S.T.M. D-1556 en capas de terracerías, sub-rasante, sub-base, base. • Determinación del peso volumétrico máximo seco y humedad óptima, según norma A.S.T.M. D-1157. • Ensaye completo del material usado en capas de terracería, sub-rasante, sub-base y base (norma S.C.T.). • Clasificación de material de acuerdo al grado de dificultad de extracción de carga (norma S.C.T.). • Determinación del ángulo de fricción interna por el método de densidades relativas (norma S.C.T.). • Determinación del coeficiente de variación volumétrica (norma S.C.T.).

  25. Asfaltos • Estudio de calidad de los materiales pétreos (incluye granulometría, forma de la partícula equivalente de arena, desgaste de los ángeles, % de trituración y límites de Atterberg), según norma S.C.T. • Determinación de estabilidad, flujo, vacíos, v.a.m. y p.v.m. de la mezcla en especímenes Marshall (norma S.C.T.). • Determinación de características y clasificación del cemento asfáltico (norma S.C.T.). • Determinación de características y clasificación de los asfaltos rebajados (norma S.C.T.). • Prueba de afinidad del material pétreo con los asfaltos (norma S.C.T.).

  26. Mecánica de suelos • Perforación a una profundidad máxima de 3.00 m. con máquina rotatoria y penetración estándar a cada metro, según norma A.S.T.M. D-1586 (incluye: perfiles estratigráficos, límites de Atterberg y capacidad de carga). • Estudio de mecánica de suelos a cielo abierto. El estudio consiste en: • Resultado de las propiedades físicas y mecánicas de la muestra. • Perfil estratigráfico y clasificación del suelo (S.U.C.S.). • Croquis de localización. • Informe final con recomendaciones para el tipo de cimentación a utilizar, capacidad de carga admisible, profundidad de desplante de la cimentación, reporte fotográfico

  27. Pavimentos • Obtención y análisis de muestras. • Recomendación de espesores de la estructura del pavimento. • Especificaciones y procedimientos constructivos.

  28. AGREGADOS PARA CONCRETO DETERMINACION DE PROPIEDADES FISICAS DE AGREGADOS (NMX-C-170, 77, 73, 164, 165, 84, 88, 30 )Pruebas físicas de muestra de grava o arena, incluye: granulometría, peso específico, absorción, pesos volumétricos suelto y varillado, materia organica y perdida por lavado. PRUEBAS MENOS COMUNES EN AGREGADOSPrueba de abrasión, máquina de los Angeles (NMX-C-196)Límites de consistencia y contracción líneal (NMX C-416)Equivalente de arena (NMX C-416)Coeficiente de forma.Partículas planas y alargadas ASTM D-4791)Efecto de materia orgánica (NMX C-88)Análisis petrograficos (NMX C-265)Determinación del contenido de sales solubles en agua (cloruros y sulfatos).Reactividad potencial (Método Químico) NMX-C-271.Reactividad potencial (Método de las barras de mortero) NMX-C-180. Intemperismo acelerado (sanidad) NMX-C-75Determinación de grumos de arcilla y particulas deleznables, NMX-C-71Determinación de partículas ligeras, NMX-C-72.Muestreo de agrgados en banco o almacen (NMX C- 030)

  29. ENSAYES AL CONCRETO EN ESTADO FRESCO • SERVICIO DE MUESTREO DE CONCRETO FRESCO DENTRO DEL D.F. (NMX-C-161)Determinación del revenimiento (NMX C-156) Determinación del peso unitario (NMX-C-162)Determinación del contenido de aire (NMX-C-157) Elaboración de especímenes cilíndricos y prismáticos (vigas) (NMX C-160) • DISEÑO DE MEZCLAS DE CONCRETO NORMAL, PESADO, LIGERO, SECOEstudio de propiedades físicas de los agregadosDiseño teórico. Mezcla de prueba y ajustes prácticos. Elaboración de cilindros y/o vigas para ser ensayados a la compresión y flexión a diferentes edades. Reporte general.

  30. ENSAYES AL CONCRETO EN ESTADO FRESCO • EVALUACIÓN DE ADITIVOS QUÍMICOS PARA USO EN CONCRETODeterminación del revenimiento Tiempos de fraguado inicial y final Contenido de aire. Reducción de agua. Resistencia a la compresión. Resistencia a la flexión.

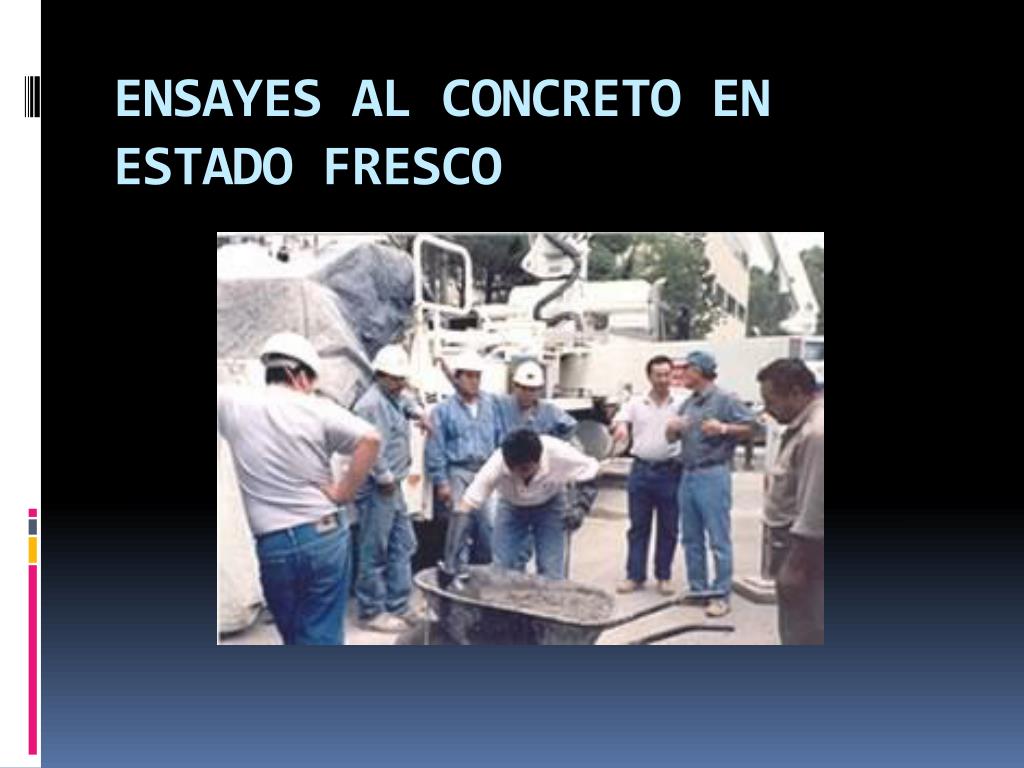

  31. ENSAYES AL CONCRETO EN ESTADO FRESCO

  32. ENSAYES AL CONCRETO EN ESTADO ENDURECIDO • EXTRACCION Y PRUEBA A LA COMPRESION DE NUCLEOS DE CONCRETO EN TODA LA REPUBLICA MEXICANA (NMX C-169)) • INSTRUMENTACIÓN DE PRUEBAS DE CARGA EN ELEMENTOS ESTRUCTURALES HORIZONTALES (TRABES Y LOSAS) DE ACUERDO AL CAPÍTULO XI ART. 239 Y 240 DEL REGLAMENTO DE CONSTRUCCIONES DEL D.D.F. • ENSAYES DIVERSOS EN MUESTRAS DE CONCRETO ENDURECIDO Estudio petrográfico en muestras de concreto endurecido (ASTM C-856) Módulo de elasticidad con extensómetro (NMX-C-128). Módulo de elasticidad con strain-gages (NMX-C-128).Determinación de la contracción por secado en barras de concreto (NMX C-177) Determinación del coeficiente de deformación diferida (ASTM C-512)Ensaye a la flexión de vigas de concreto (NMX C-191) Estudios de fuego (NMX C-405)Resistencia a la tensión por compresión diametral de cilindros de concreto (NMX C-163) Determinación del contenido de cemento en muestras de concreto endurecido, (NMX-C-154).

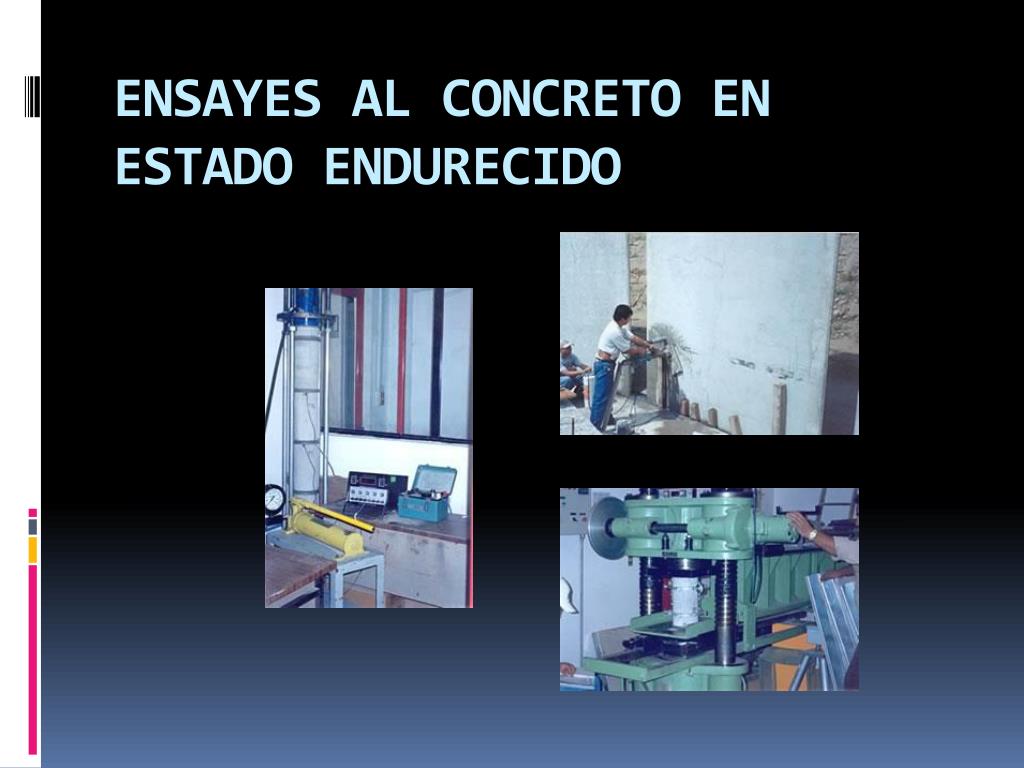

  33. ENSAYES AL CONCRETO EN ESTADO ENDURECIDO

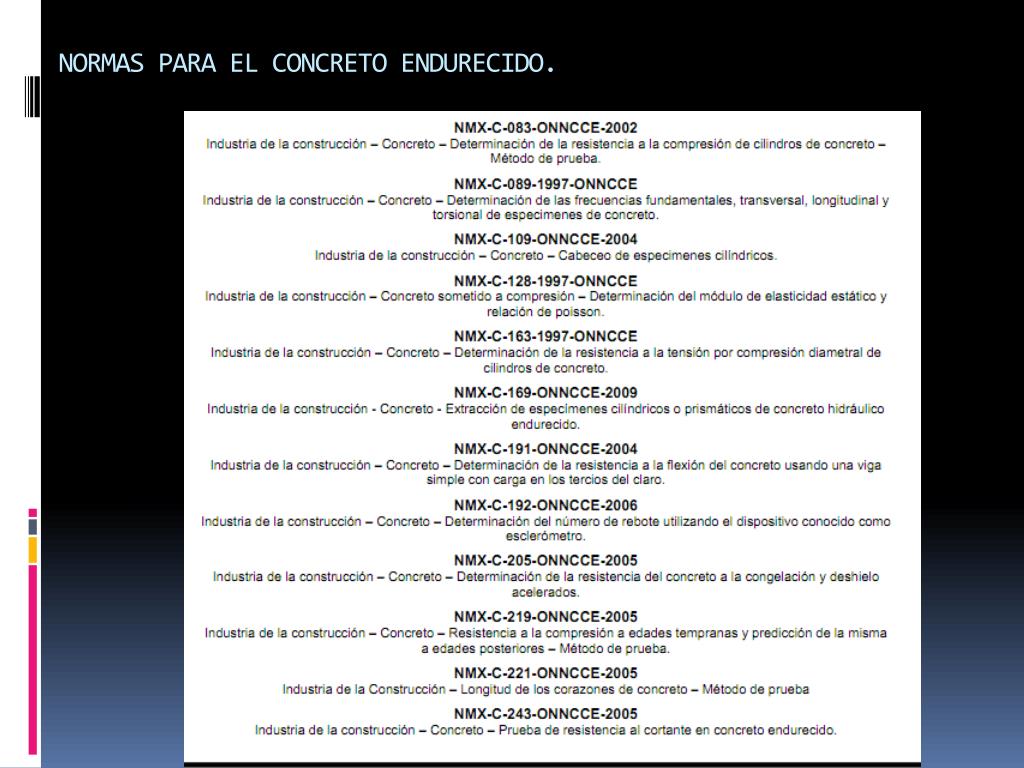

  34. NORMAS PARA EL CONCRETO ENDURECIDO.

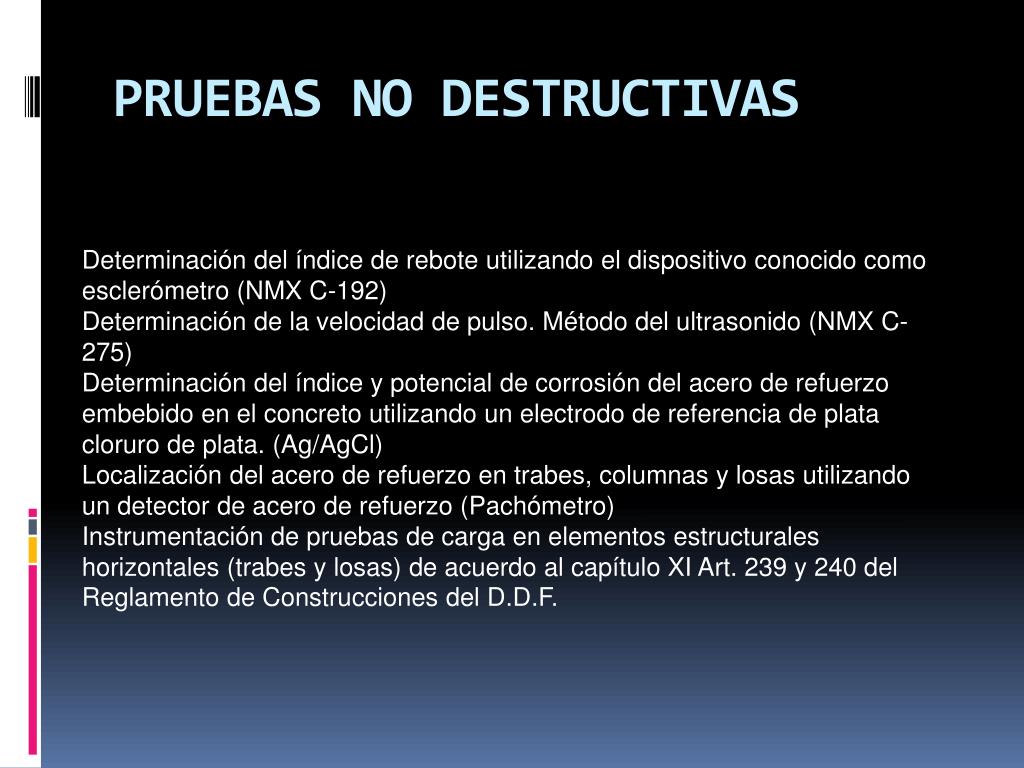

  35. PRUEBAS NO DESTRUCTIVAS

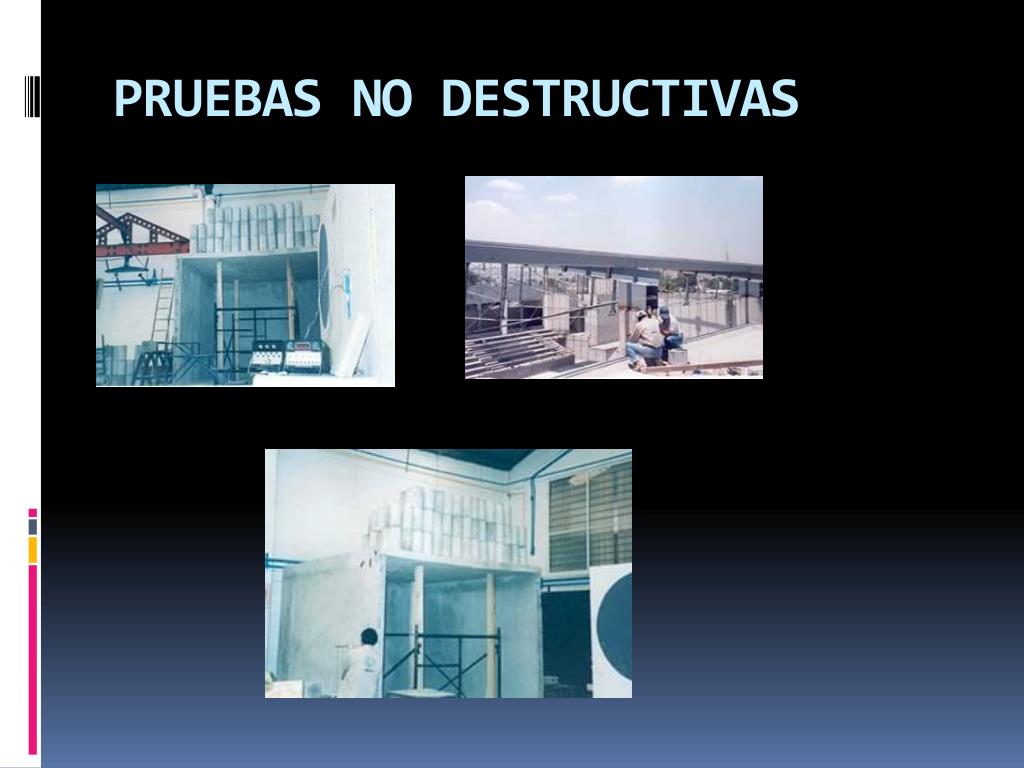

  36. PRUEBAS NO DESTRUCTIVAS

  37. CONCLUSIÓN • El cemento es un material importante para el desarrollo de las diferentes construcciones desde la utilización para fabricación de una banqueta hasta la construcción de alguna edificación, ya que puede ser un elemento fabricado en sitio o bien prefabricado debe de tener el mejor control de calidad dependiendo de las características que tenga el cemento utilizado hasta las características que queremos obtener con el elemento fabricado.

  38. Represa en Antamina, cemento Pórtland tipo II Complejo habitacional y comercial, cemento Pórtland tipo I
