Presentation Transcript
slide2
概述
  • 面向对象
    • 面向对象数据模型
      • 面向对象方法中引入数据库的概念(持久化)
      • 以面向对象的方法构造数据库
    • 关系对象数据模型
      • 关系数据模型中引入面向对象的概念
      • 引入新的数据类型,作为类型扩展

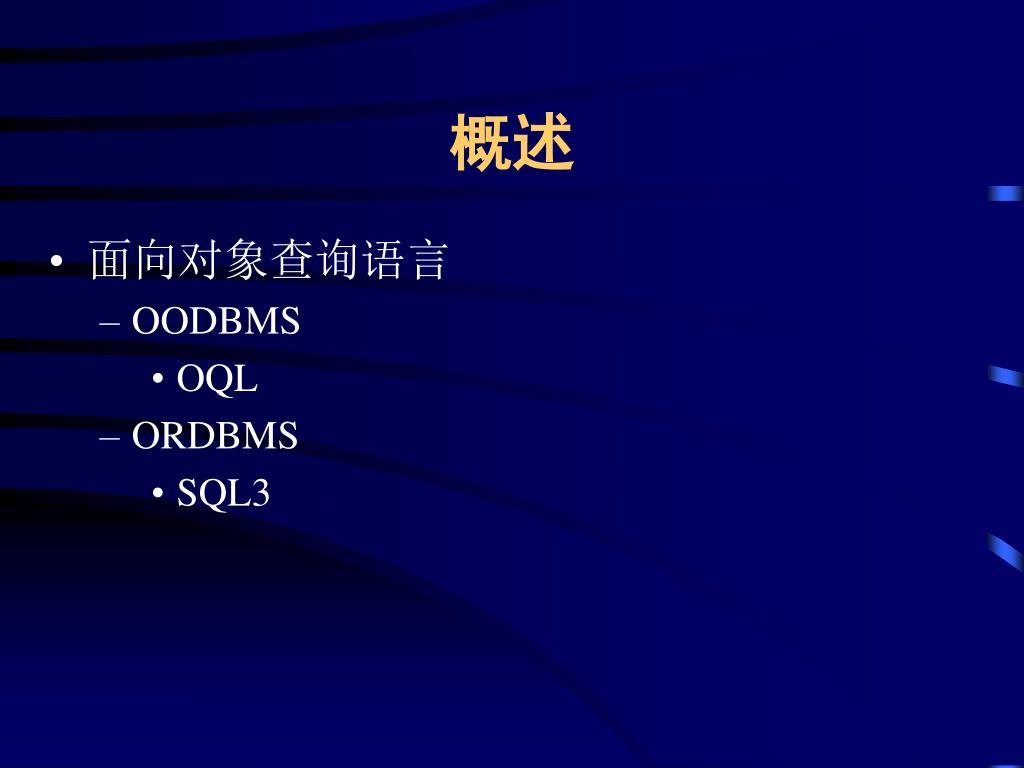

slide3
概述
  • 面向对象查询语言
    • OODBMS
      • OQL
    • ORDBMS
      • SQL3
slide4
概述
  • ODMG
    • Object Database Management Group
    • ODMG-93
      • 吸取OMG的COM(Common Object Model)、IDL(Interface Definition Language)
      • 增加数据库内容,形成OM、ODL
      • OQL
      • 力图成为OODBMS的标准
slide5
ODL中与查询相关的特性
  • ODL(Object Definition Language)
    • 用面向对象的术语,说明数据库结构的标准语言
    • 用于书写面向对象数据库的设计说明
    • 可直接转换成对OODBMS的(实现)说明

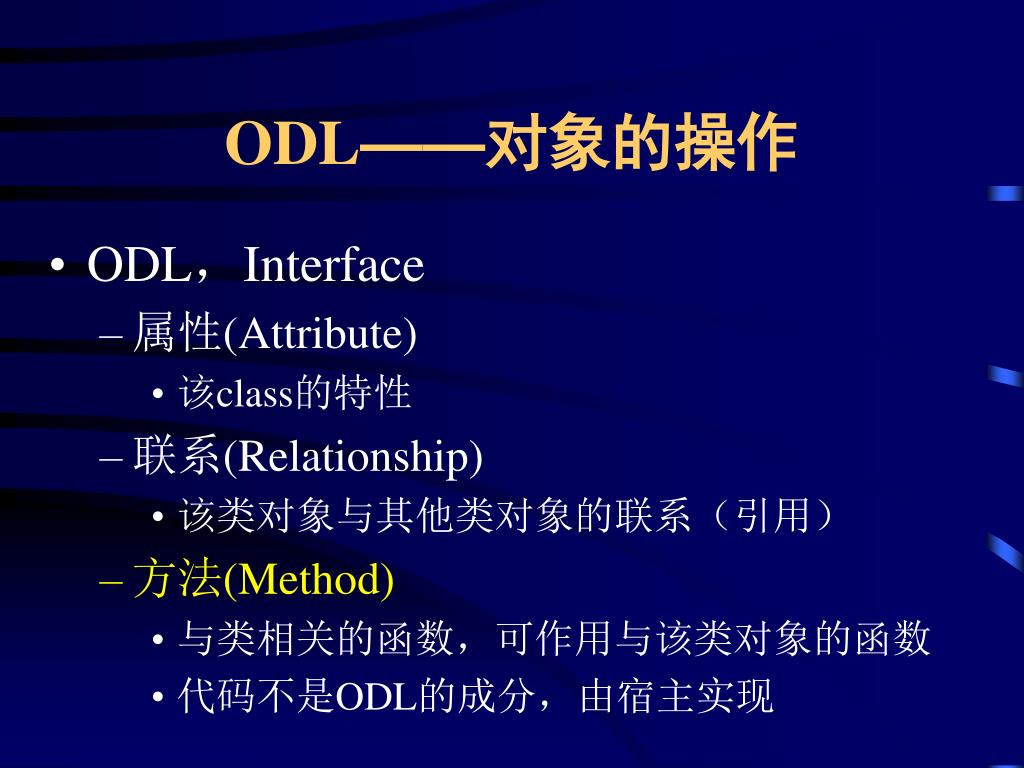

slide6
ODL——对象的操作
  • ODL,Interface
    • 属性(Attribute)
      • 该class的特性
    • 联系(Relationship)
      • 该类对象与其他类对象的联系(引用)
    • 方法(Method)
      • 与类相关的函数,可作用与该类对象的函数
      • 代码不是ODL的成分,由宿主实现
slide7
ODL——方法的说明
  • 署名
    • 方法的名字
    • 返回值的类型
    • 参数种类
      • In
      • Out
      • InOut
    • 参数类型
  • 异常(Exception)处理
    • Raises(<异常名>)

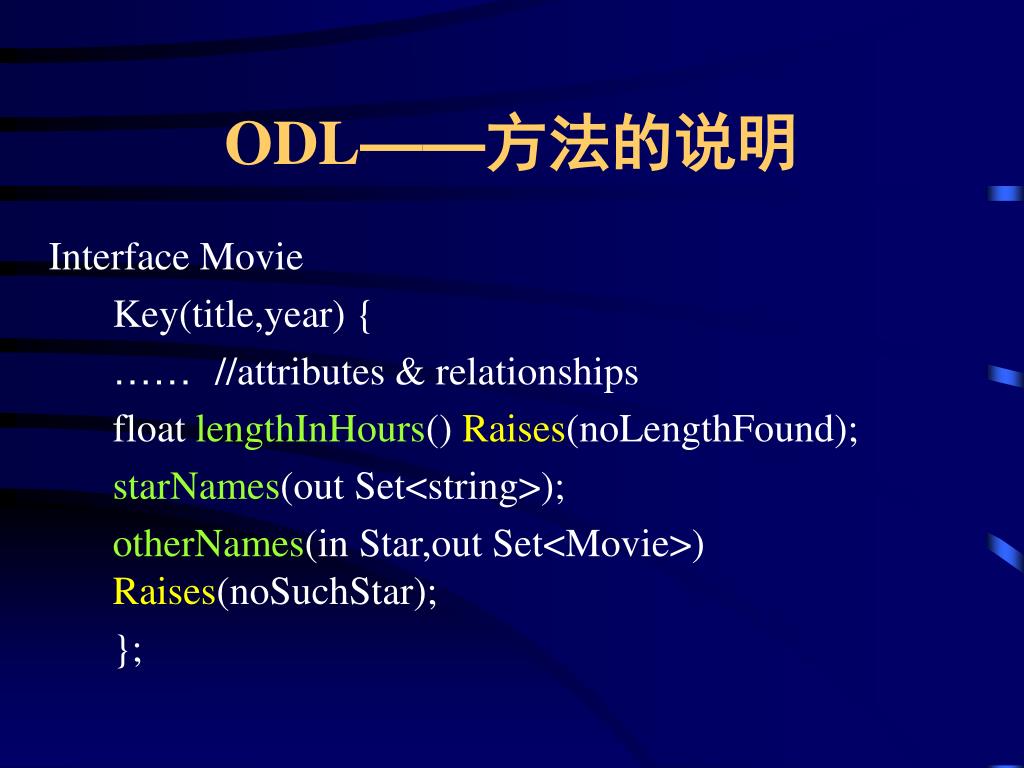

slide8
ODL——方法的说明

Interface Movie

Key(title,year) {

…… //attributes & relationships

float lengthInHours() Raises(noLengthFound);

starNames(out Set<string>);

otherNames(in Star,out Set<Movie>) Raises(noSuchStar);

};

slide9
ODL——类的范围
  • ODL的说明
    • 是该类对象的当前集合名,类似于关系名
    • extent <范围名>
    • 范围名可以与类名不一致
    • 将以范围名被引用
slide10
ODL——类的范围

Interface Movie

(extent Movies

Key(title,year)) {

…… //attributes & relationships

float lengthInHours() Raises(noLengthFound);

starNames(out Set<string>);

otherNames(in Star,out Set<Movie>) Raises(noSuchStar);

};

slide11
OQL
  • 对象查询语言
    • OQL:Object Query Language
    • 以ODMG对象模型为基础的类似SQL的查询语言
    • 作为OOP宿主语言的扩展
      • OQL混入宿主语言(不是嵌入)
    • 完整描述:ODMG-93
slide12
OQL——实例

Interface Movie

(extent Movies

key(title,year))

{

attribute string title;

attribute integer year;

attribute integer length;

attribute enumeration(color,blackAndWhite) filmType;

relationship Set<Star> stars

inverse Star::starredIn;

relationship Studio ownedBy

inverse Studio::owns;

}

slide13
OQL——实例

Interface Star

(extent Stars

key name)

{

attribute string name;

attribute Struct Addr

{string street,string city}address;

relationship Set<Movie> starredIn

inverse Movie::stars;

}

slide14

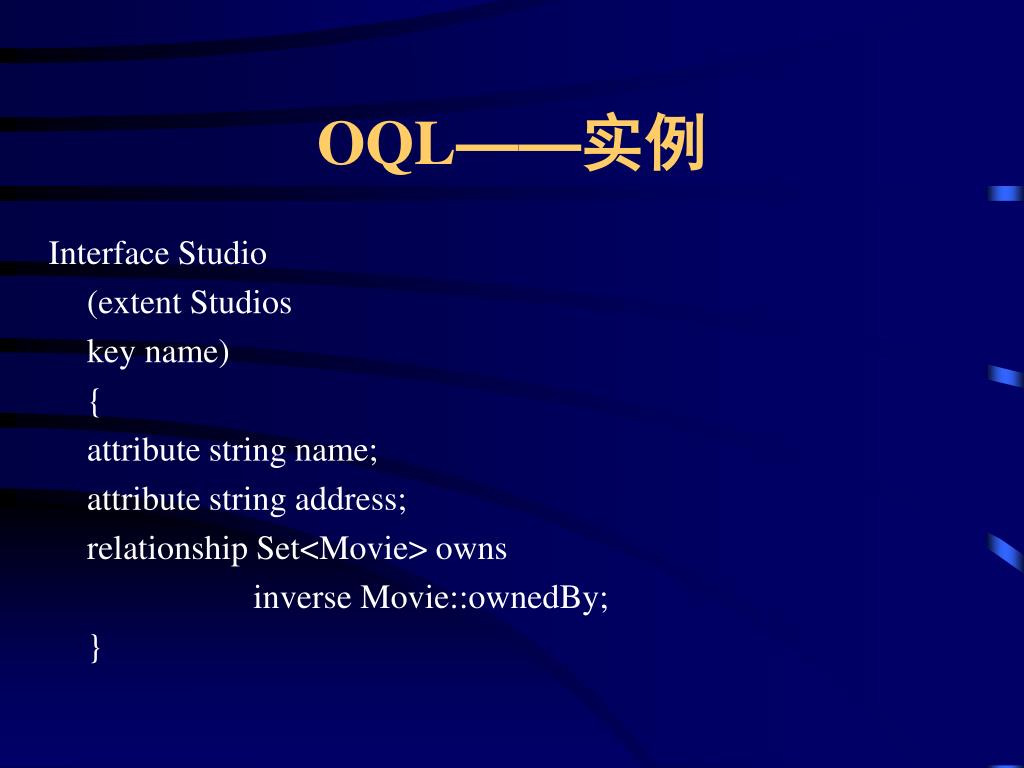

OQL——实例

Interface Studio

(extent Studios

key name)

{

attribute string name;

attribute string address;

relationship Set<Movie> owns

inverse Movie::ownedBy;

}

slide15
OQL类型系统
  • OQL中的类型与ODL一致
  • ODL只涉及变量(类型)
  • OQL将涉及常量(值)

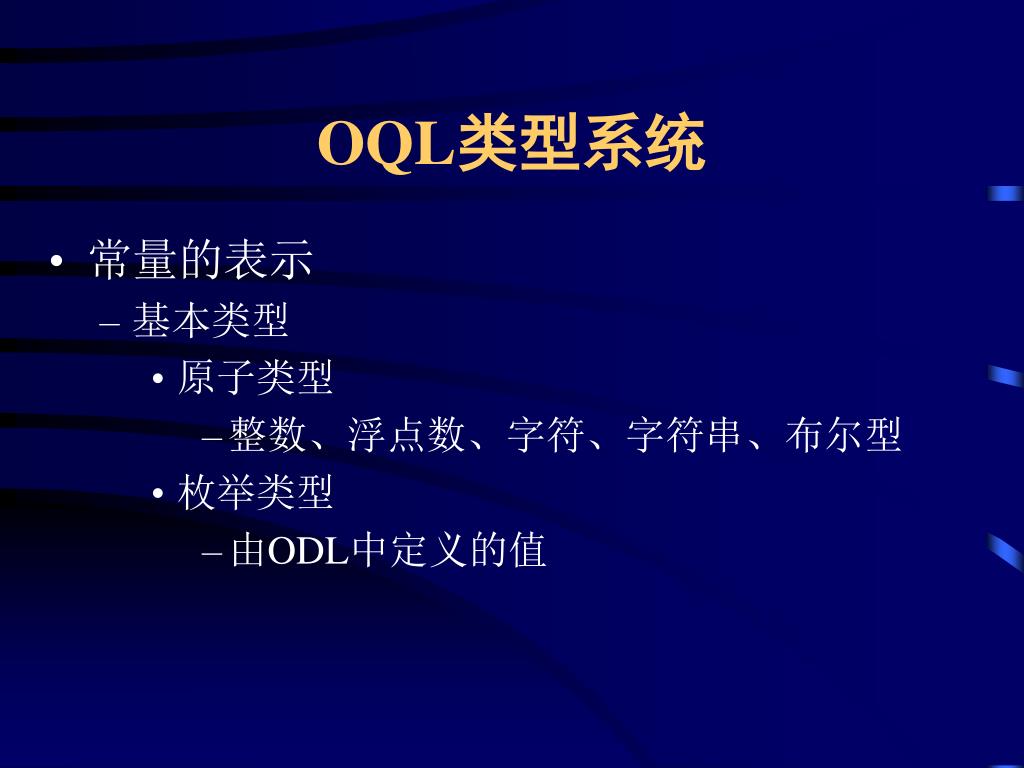

slide16
OQL类型系统
  • 常量的表示
    • 基本类型
      • 原子类型
        • 整数、浮点数、字符、字符串、布尔型
      • 枚举类型
        • 由ODL中定义的值
slide17
OQL类型系统
  • 常量的表示
    • 复杂类型
      • Set(…)
      • Bag(…)
      • List(…)
      • Array(…)
      • Struct(…)
    • Struct(foo:bag(2,1,2),bar:“baz”)

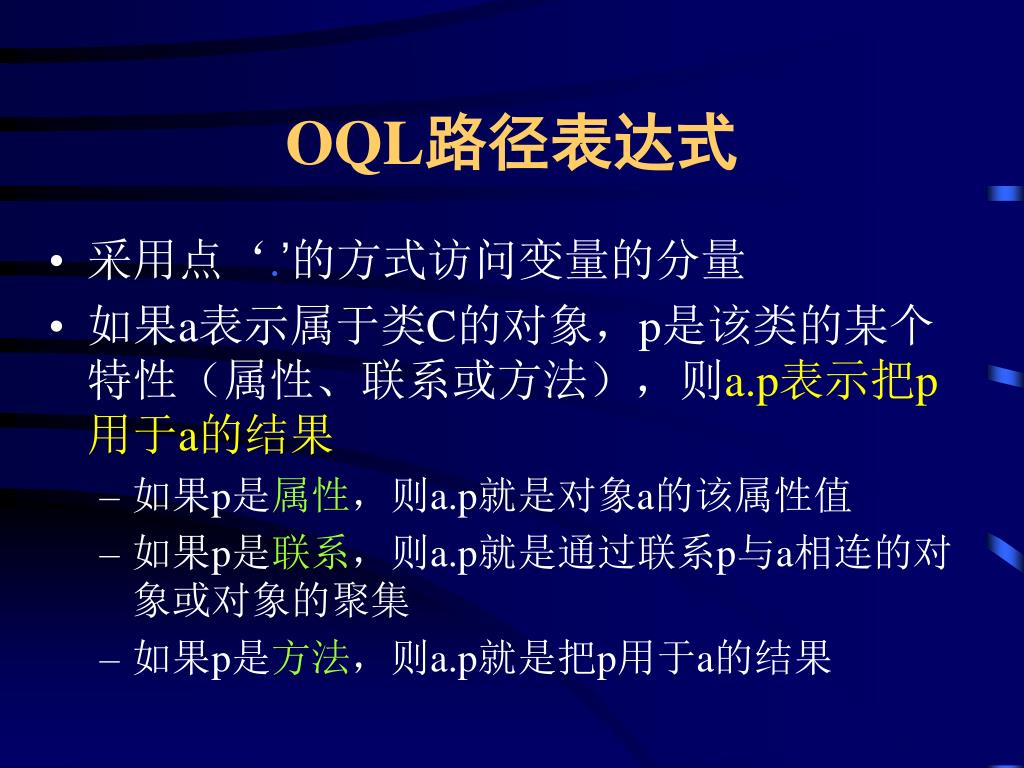

slide18
OQL路径表达式
  • 采用点‘.’的方式访问变量的分量
  • 如果a表示属于类C的对象,p是该类的某个特性(属性、联系或方法),则a.p表示把p用于a的结果
    • 如果p是属性,则a.p就是对象a的该属性值
    • 如果p是联系,则a.p就是通过联系p与a相连的对象或对象的聚集
    • 如果p是方法,则a.p就是把p用于a的结果
slide19
OQL路径表达式
  • 例:如果myMovie是宿主语言的变量,其值是Movie对象,则
    • myMovie.length(对象中的属性名)是该电影的长度
    • myMovie.lengthInHours()(对象中的方法名)的值是实数,通过把方法lengthInHours()作用于对象myMovie的结果
    • mymovie.stars(对象中的联系名)的值是通过联系stars与电影(对象)myMovie相连的Star对象的集合
    • myMovie.starNames(myStars)本身不返回任何值,但以参数myStars作为输出,返回电影对象myMovie中的影星姓名(集)
slide20
OQL路径表达式
  • myMovie.ownedBy.name表示什么?
slide21
OQL中的查询表达式
  • 具有类似SQL的Select-From-Where格式

Select m.year

From Movies m //为什么是Movies ?

Where m.title = “Gone With the Wind”

  • 查询将产生对象的包(Bag)
slide22

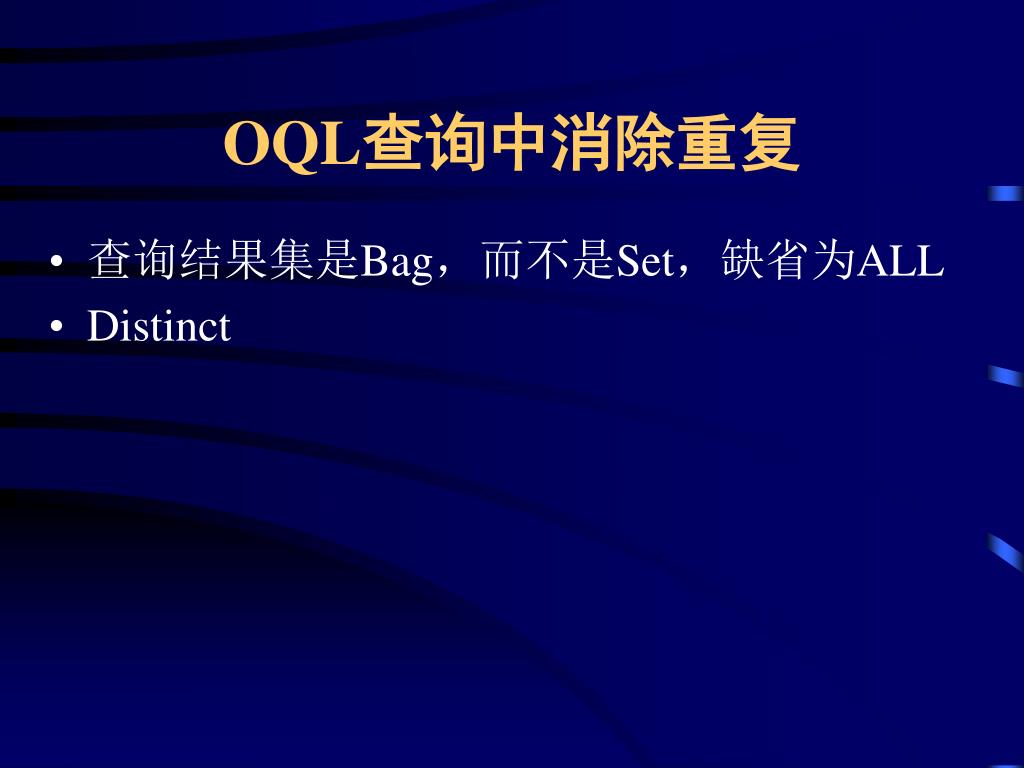

OQL查询中消除重复
  • 查询结果集是Bag,而不是Set,缺省为ALL
  • Distinct
slide23
OQL复杂的输出类型
  • Select子句中的表达式
    • 简单变量
    • 任何表达式

Select Distinct Struct(star1:s1,star2:s2)

From Stars s1,stars s2

Where s1.addr = s2.addr And

s1.name < s2.name

  • Select star1:s1,star2:s2
slide24
OQL中的子查询
  • 可在适于聚集的任何地方使用select-from-where表达式
  • 可以出现在From中(如同SQL)

Select Distinct s.name

From (Select m

From Movies m

Where m.ownedBy.name = “Disney”) d,

d.stars s

slide25
OQL对结果的排序
  • 类似于SQL
  • Order By

Select m

From Movies m

Where m.ownerdBy.name = “Disney”

Order By m.length,m.title

slide26
OQL对结果的排序

(Select m

From Movies m

Where m.ownerdBy.name = “Disney”

Order By m.length Desc ) [0:4]

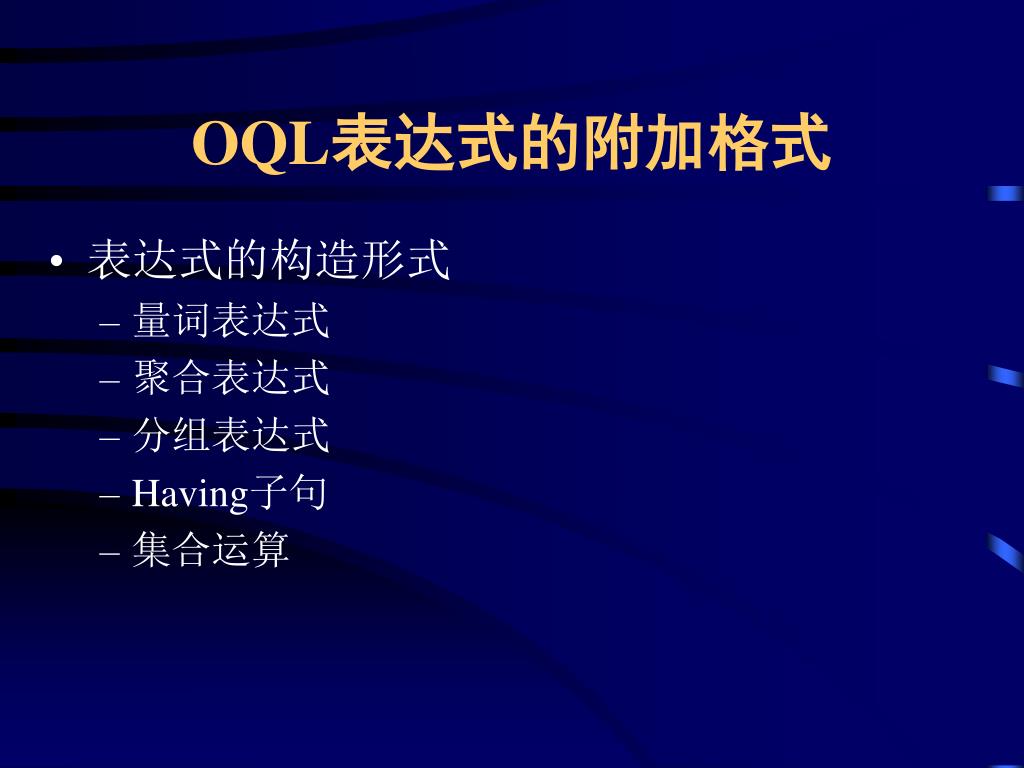

slide27
OQL表达式的附加格式
  • 表达式的构造形式
    • 量词表达式
    • 聚合表达式
    • 分组表达式
    • Having子句
    • 集合运算

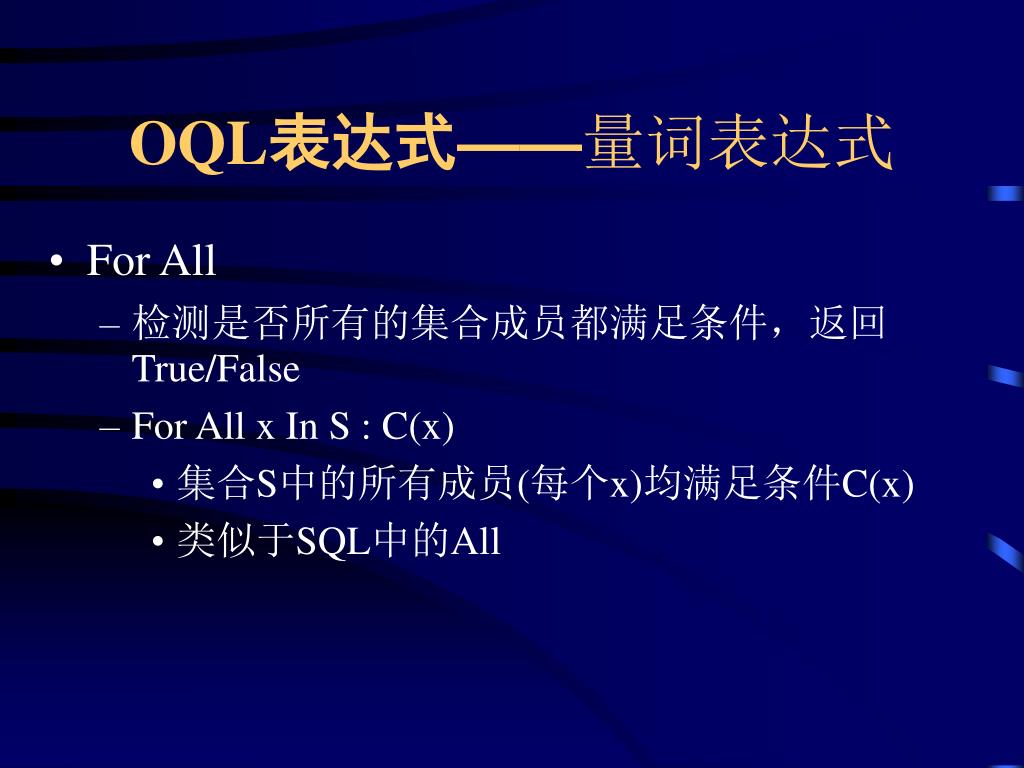

slide28
OQL表达式——量词表达式
  • For All
    • 检测是否所有的集合成员都满足条件,返回True/False
    • For All x In S : C(x)
      • 集合S中的所有成员(每个x)均满足条件C(x)
      • 类似于SQL中的All
slide29

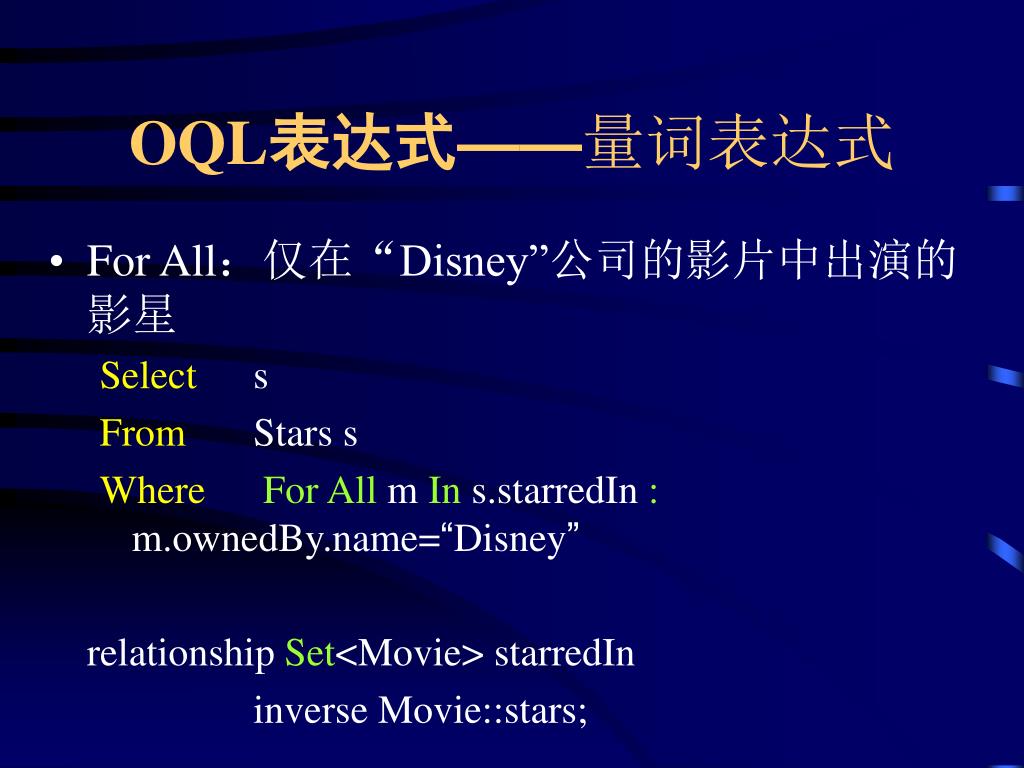

OQL表达式——量词表达式
  • For All:仅在“Disney”公司的影片中出演的影星

Select s

From Stars s

WhereFor All m In s.starredIn : m.ownedBy.name=“Disney”

relationship Set<Movie> starredIn

inverse Movie::stars;

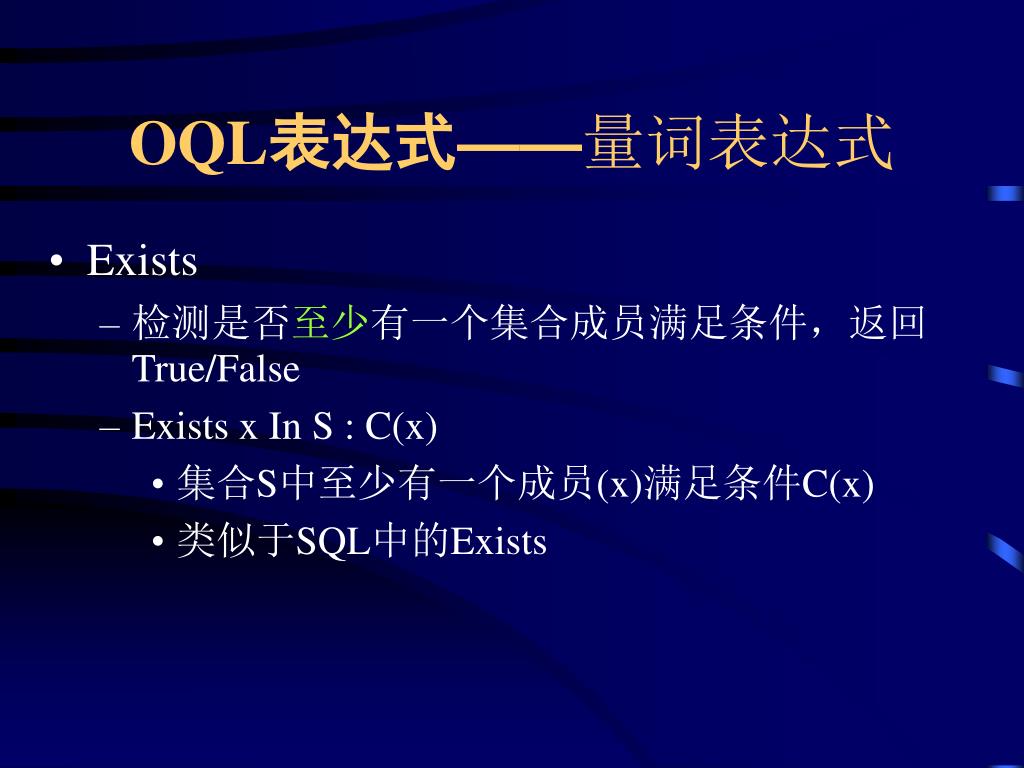

slide30
OQL表达式——量词表达式
  • Exists
    • 检测是否至少有一个集合成员满足条件,返回True/False
    • Exists x In S : C(x)
      • 集合S中至少有一个成员(x)满足条件C(x)
      • 类似于SQL中的Exists
slide31
OQL表达式——量词表达式
  • Exists:在“Disney”公司的影片中担任过角色的影星

Select s

From Stars s

WhereExists m In s.starredIn : m.ownedBy.name = “Disney”

relationship Set<Movie> starredIn

inverse Movie::stars;

slide32
OQL表达式——聚合表达式
  • 聚合表达式,作用于其成员具有合适类型的聚集(Collection)
    • AVG //算术类型
    • COUNT //任何聚集
    • SUM //算术类型
    • MIN //可比较类型
    • MAX //可比较类型
slide33
OQL表达式——聚合表达式

Avg(Select m.length From Movies m)

slide34
OQL表达式——分组表达式
  • Group By
  • 与SQL有些差异

Select std,yr,

sumLength : SUM(Select p.m.length

From partition p)

From Movies m

Group By std:m.ownedBy.name,yr:m.year

slide35
OQL表达式——分组表达式
  • Group By
  • 格式:
    • Group By f1:e1,f2:e2,…,fn:en
    • 返回的是结构的集合

Struct(f1:v1,f2:v2,…,fn:vn,partition:P)

    • Select子句中的项,只能取自Group By结果中的域f1,f2,…,fn和partition
slide36

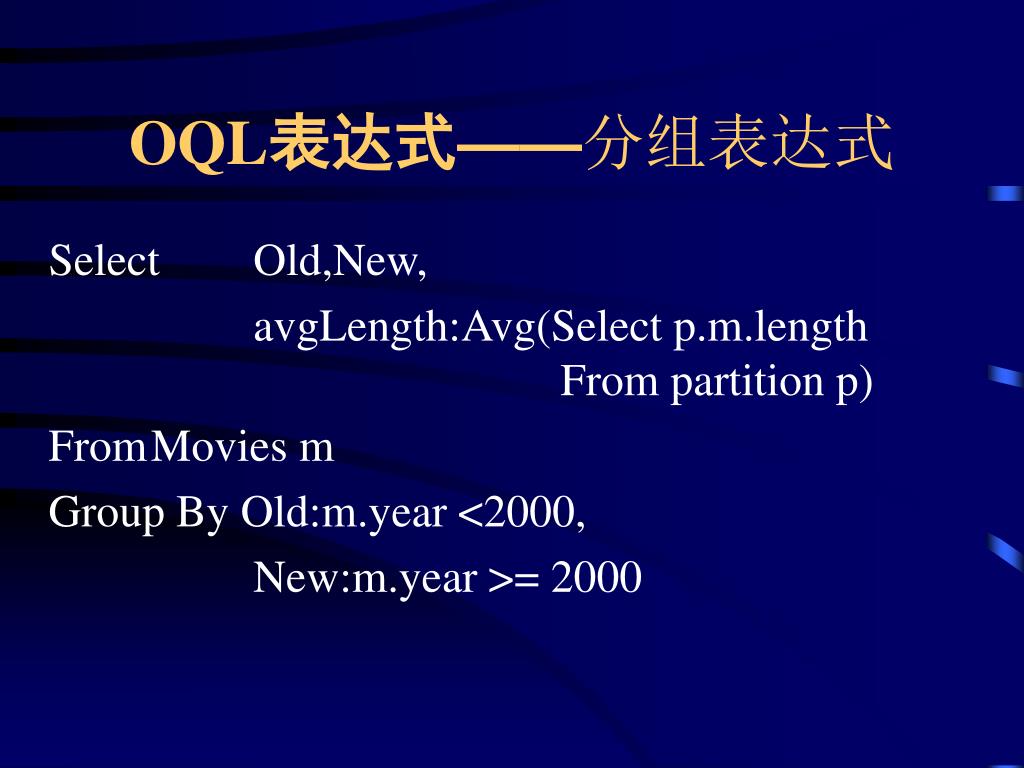

OQL表达式——分组表达式

Select Old,New,

avgLength:Avg(Select p.m.length From partition p)

From Movies m

Group By Old:m.year <2000,

New:m.year >= 2000

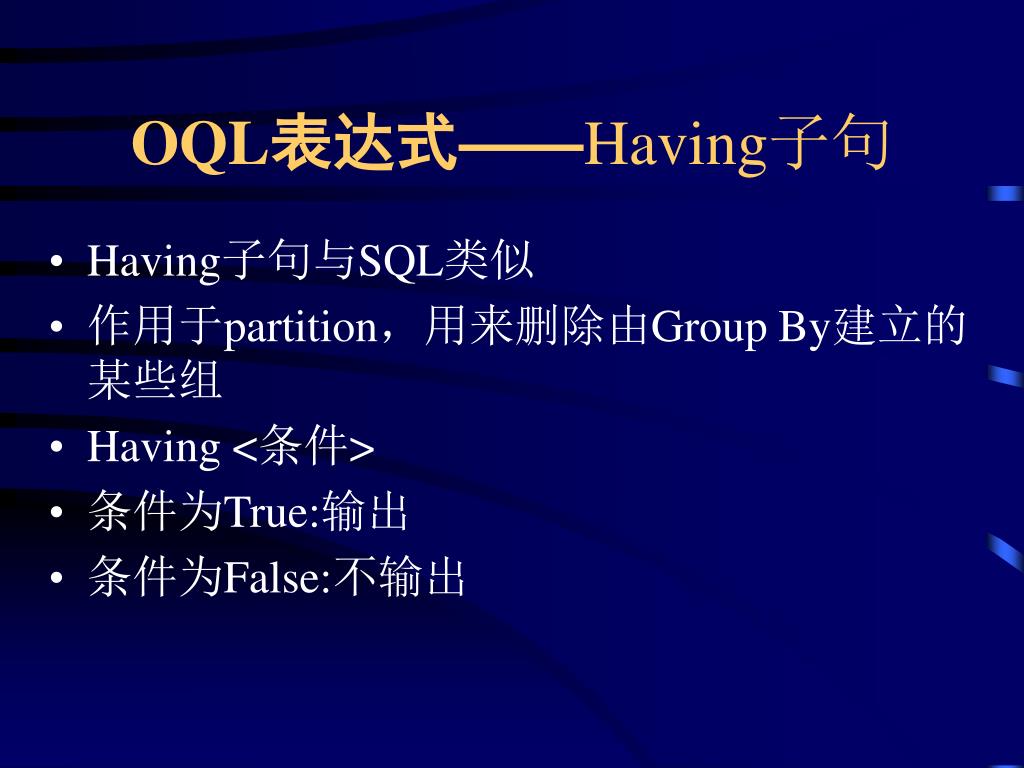

oql having
OQL表达式——Having子句
  • Having子句与SQL类似
  • 作用于partition,用来删除由Group By建立的某些组
  • Having <条件>
  • 条件为True:输出
  • 条件为False:不输出
oql having1
OQL表达式——Having子句

Select std, yr,

sumLength:SUM(Select p.m.length

From partition p)

From Movies m

Group By std : m.ownedBy.name,

yr : m.year

Having SUM(Select p.m.length

From partition p) > 120

oql having2
OQL表达式——Having子句

Select std, yr,

sumLength:SUM(Select p.m.length

From partition p)

From Movies m

Group By std : m.ownedBy.name,

yr : m.year

Having Max(Select p.m.length

From partition p) > 120

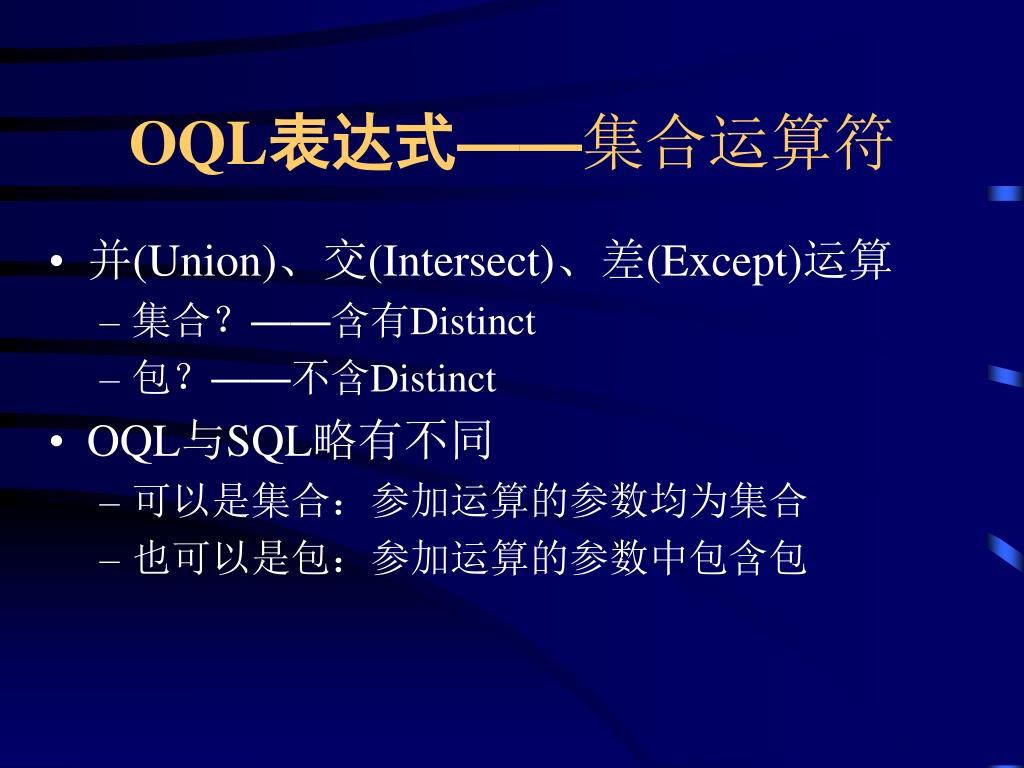

slide40
OQL表达式——集合运算符
  • 并(Union)、交(Intersect)、差(Except)运算
    • 集合?——含有Distinct
    • 包?——不含Distinct
  • OQL与SQL略有不同
    • 可以是集合:参加运算的参数均为集合
    • 也可以是包:参加运算的参数中包含包

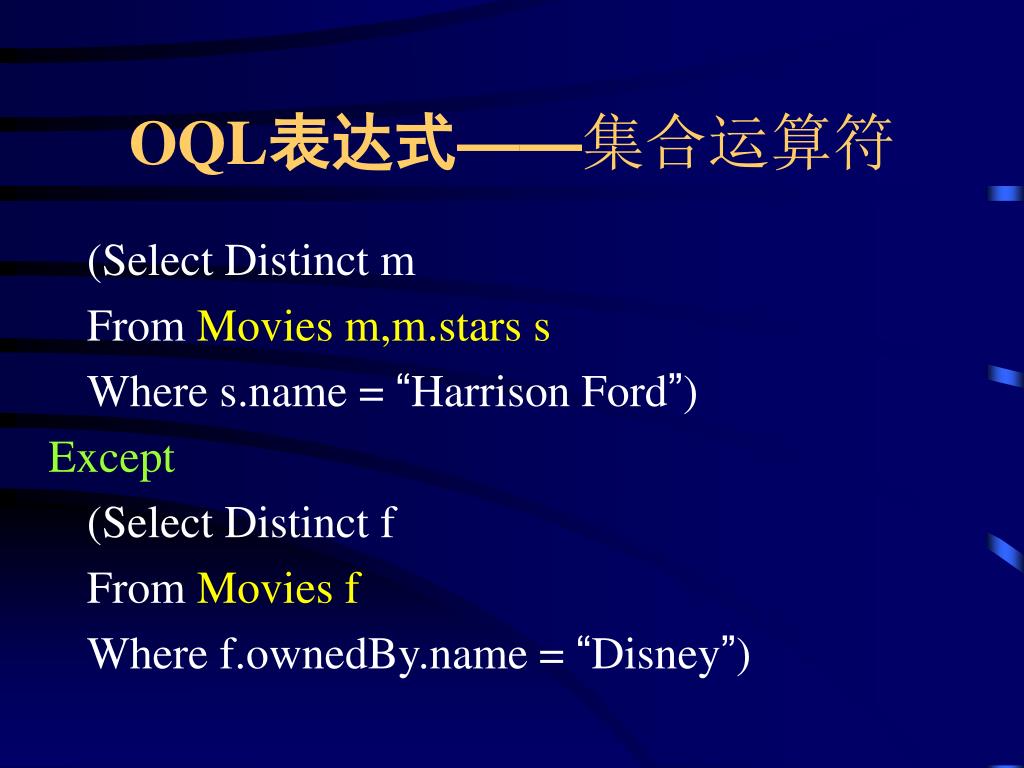

slide41
OQL表达式——集合运算符

(Select Distinct m

From Movies m,m.stars s

Where s.name = “Harrison Ford”)

Except

(Select Distinct f

From Movies f

Where f.ownedBy.name = “Disney”)

slide42
OQL表达式——集合运算符
  • 包的并、交、差规则
    • 若x在B1中出现n1次,在B2中出现n2次
    • B1B2中,x出现n1+n2次
    • B1B2中,x出现min(n1+n2 )次
    • B1B2中,
      • 若n1 <= n2,x出现0次
      • 若n1 > n2,x出现n1 - n2次
examples odl

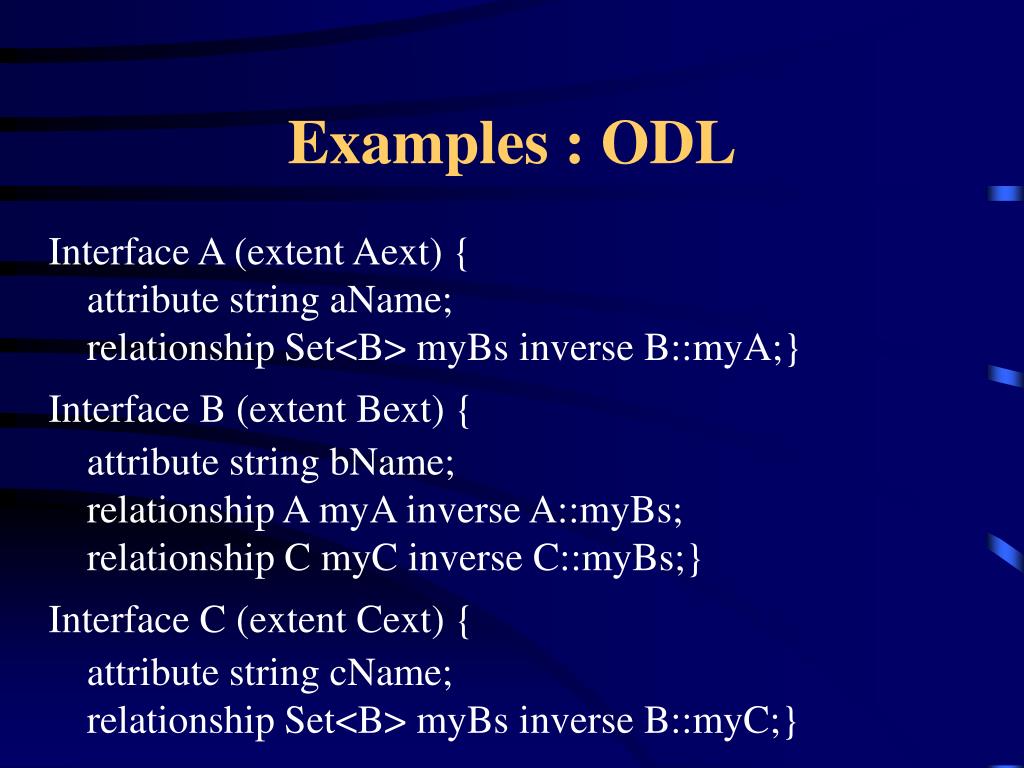

Examples : ODL

Interface A (extent Aext) {

attribute string aName;

relationship Set<B> myBs inverse B::myA;}

Interface B (extent Bext) {

attribute string bName;

relationship A myA inverse A::myBs;

relationship C myC inverse C::myBs;}

Interface C (extent Cext) {

attribute string cName;

relationship Set<B> myBs inverse B::myC;}

examples
Examples

Q1:

Select bb.myC.cName

From Aext aa, aa.myBs bb

Where aa.aName = “sue”

Q2:

Select bb.myC.cName

From Bext bb

Where bb.myA.aName = “sue”

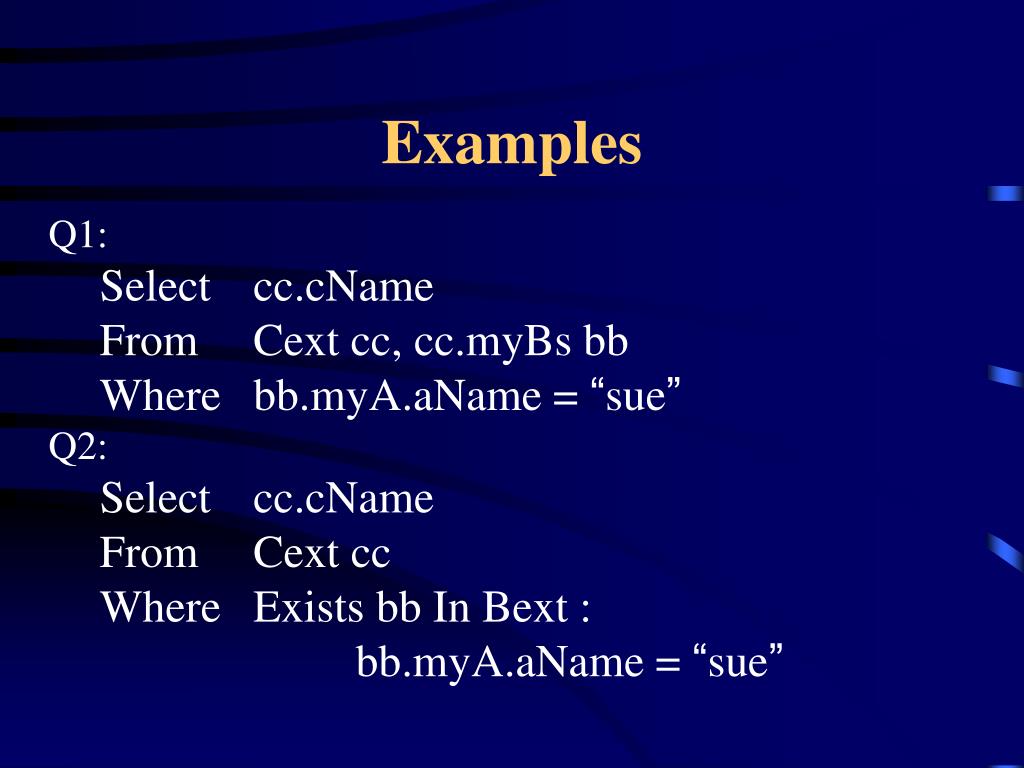

examples1
Examples

Q1:

Select cc.cName

From Cext cc, cc.myBs bb

Where bb.myA.aName = “sue”

Q2:

Select cc.cName

From Cext cc

Where Exists bb In Bext :

bb.myA.aName = “sue”

examples2
Examples

Q1:

Select x : COUNT(aa.myBs)

From Aext aa

Q2:

Select x : COUNT(partition)

From Bext bb

Group By bb.myA

slide47

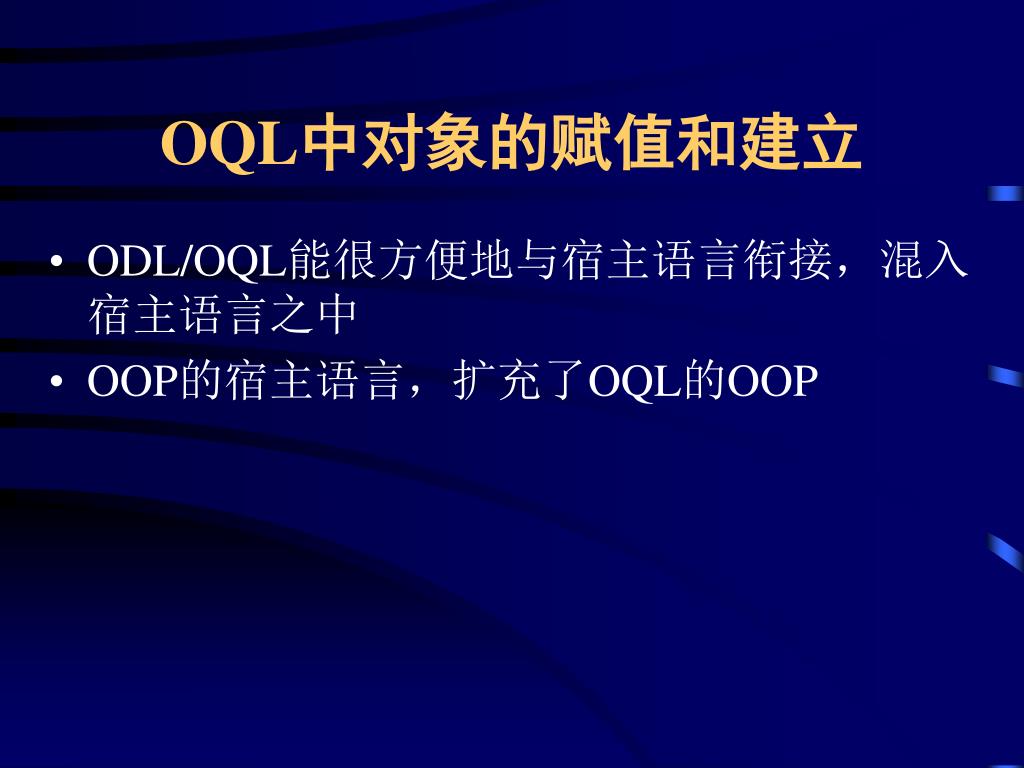

OQL中对象的赋值和建立
  • ODL/OQL能很方便地与宿主语言衔接,混入宿主语言之中
  • OOP的宿主语言,扩充了OQL的OOP

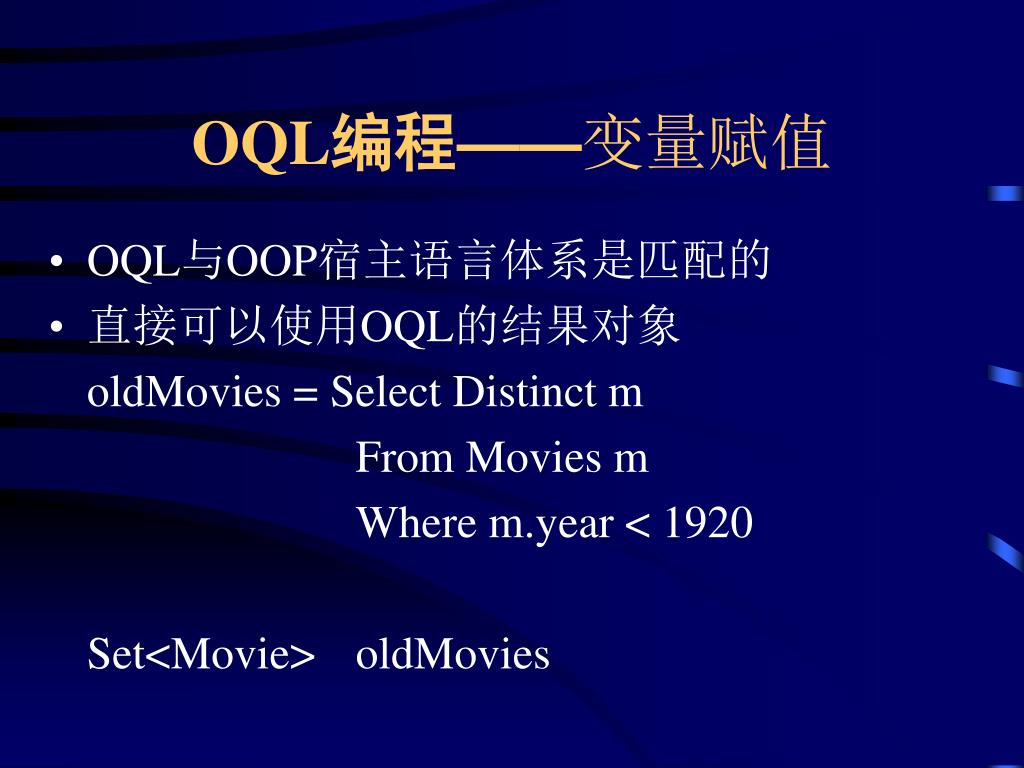

slide48
OQL编程——变量赋值
  • OQL与OOP宿主语言体系是匹配的
  • 直接可以使用OQL的结果对象

oldMovies = Select Distinct m

From Movies m

Where m.year < 1920

Set<Movie> oldMovies

slide49
从聚集中提取元素
  • OQL的结果集(即使只有一个对象)
    • 集合
  • ELEMENT运算符
    • 获得仅有单个对象的结果集中的成员

gwtw = ELEMENT(Select m

From Movies m

Where m.title = “Gone With the Wind”);

slide50

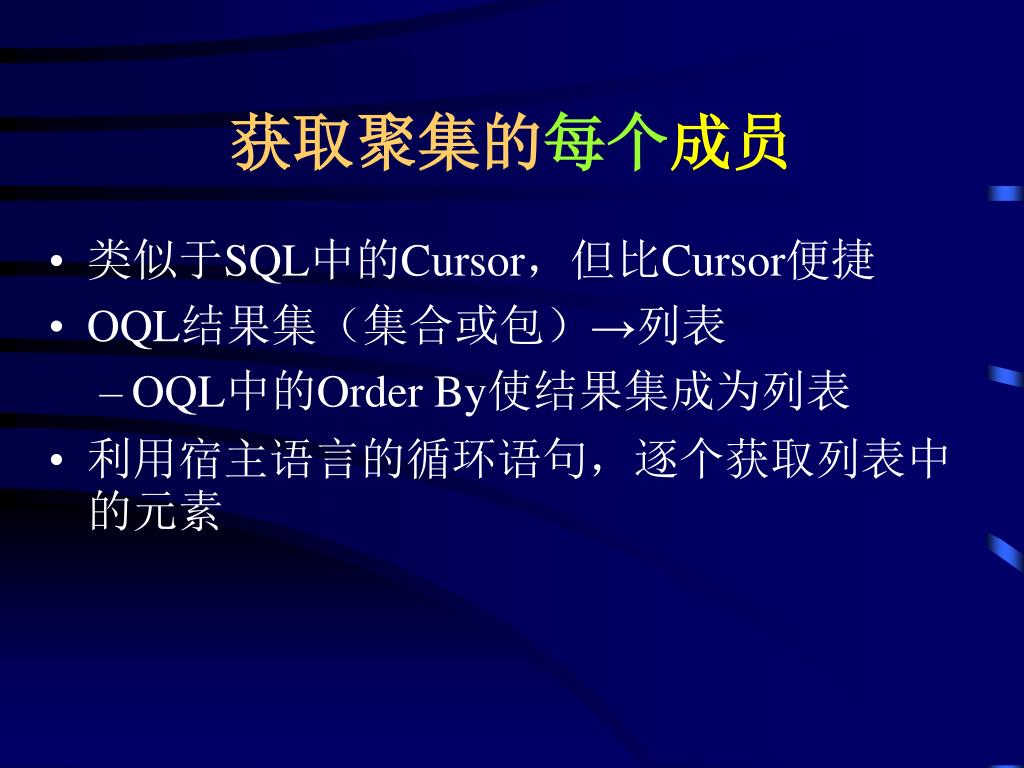

获取聚集的每个成员
  • 类似于SQL中的Cursor,但比Cursor便捷
  • OQL结果集(集合或包)→列表
    • OQL中的Order By使结果集成为列表
  • 利用宿主语言的循环语句,逐个获取列表中的元素
slide51
获取聚集的每个成员

movieList = Select m //List<Movie>

From Movies m

Order By m.title,m.year;

numberOfMovie = COUNT(Movies);

for(i=0;i<numberOfMovies;i++){

movie = movieList[i];

……

}

slide52
建立新对象
  • 产生新的对象
    • Select-from-where
    • 类型构造符、常量、表达式
slide53
建立新对象
  • 构造

x = Struct(a : 1,b : 2);

y = Bag(x,x,Struct(a : 3,b : 4));

slide54
建立新对象
  • 查询(Select - From - Where)

Select Distinct StarPairs(star1:s1,star2:s2)

From Stars s1,Stars s2

Where s1.addr = s2.addr And

s1.name < s2.name

构造对象类型StarPairs:Struct{star1:Star,star2:Star}

slide55
建立新对象
  • 建立一个Movie对象

gwtw = Movie(title : “Gone With the Wind”,

year : 1939,

length : 239,

ownedBy : mgm);

slide56
SQL3中的元组对象
  • OODBMS中OQL描述对象为结构的集合(或者包),关系是次要的
  • ORDBMS中关系是重要的,关系是核心
    • Row Object (Row Type)
      • 本质上就是元组(tuple)
    • Abstract Data Type (ADT)
      • 作为元组分量的对象
slide57
SQL3——行类型
  • 定义元组类型
    • 类似于ODL中的Class
  • Create Row Type T(<分量说明>)
slide58
SQL3——行类型

Create Row TypeAddressType(

street Char(50),

city Char(30)

);

Create Row Type StarType(

name Char(30),

address AddressType

);

slide59
SQL3——具有行类型的关系
  • OF TYPE <行类型名>

Create Table MovieStar OF TYPE StarType;

slide60
SQL3——访问行类型的分量
  • 行类型是关系的分量,行类型本身包含分量
  • 以“..”表示分量的分量(层次)

Select MovieStar.name, MovieStar.address..street

From MovieStar

Where MovieStar.address..city = ‘SFO’

slide61
SQL3——行类型的引用
  • 行类型可以被引用作为另一行类型的分量
  • 通过具有引用类型的属性,直接引用对象(元组)
  • REF(T)
slide62
SQL3——行类型的引用

Create Row Type MovieType(

title Char(30),

year Integer,

inColor Bit(1) );

Create Table Movie OF TYPE MovieType;

Create Row Type StarType(

name Char(30),

address AddressType,

bestMovie REF(MovieType) );

slide63
SQL3——行类型的引用
  • 通过REF引用对象(元组),实现关系的联系
  • 多对多的引用
slide64
SQL3——行类型的引用

Create Row Type MovieType(

title Char(30),

year Integer,

inColor Bit(1));

Create Row Type AddressType(

street Char(50),

city Char(30));

Create Row Type StarType(

name Char(30),

address AddressType);

Create Row Type StarsInType(

star REF(StarType),

movie REF(MovieType));

Create Table Movie OF TYPE MovieType;

Create Table MovieStar OF TYPE StarType;

Create Table StarsIn OF TYPE StarsInType;

slide65
SQL3——利用引用
  • 利用引用来扩展SQL
  • SQL3支持“->”,可以替代连接
  • 若x是元组t的引用,且a是t的属性,则x->a就是元组t中属性a的值
slide66
SQL3——利用引用

Select movie -> title

From StarsIn

Where star -> name = ‘Mel Gibson’

slide67
SQL3——引用的作用域
  • 限定所作的引用是针对哪个关系进行的

SCOPE FOR <属性> IS <关系>

Create Row Type StarsInType(

star REF(StarType),

movie REF(MovieType));

Create Table StarsIn OF TYPE StarsInType

Scope For star Is MovieStar,

Scope For movie Is Movie;

slide68
SQL3——作为值的对象标识
  • SQL3允许显式地引用OID
  • 方法
    • 在行类型中增加一个属性,使其引用所在的行类型
    • 在建表时说明:
    • Values For <属性> ARE SYSTEM GENERATED
    • 该属性可作为主码使用
slide69
SQL3——作为值的对象标识

Create Row Type MovieType(

movie_id REF(MovieType),

title Char(30),

year Integer,

inColor Bit(1));

Create Table Movie OF TYPE MovieType

Values For movie_id Are System Generated;

sql3 adt
SQL3的抽象数据类型(ADT)
  • ADT的定义
  • ADT方法的定义
  • 外部函数
