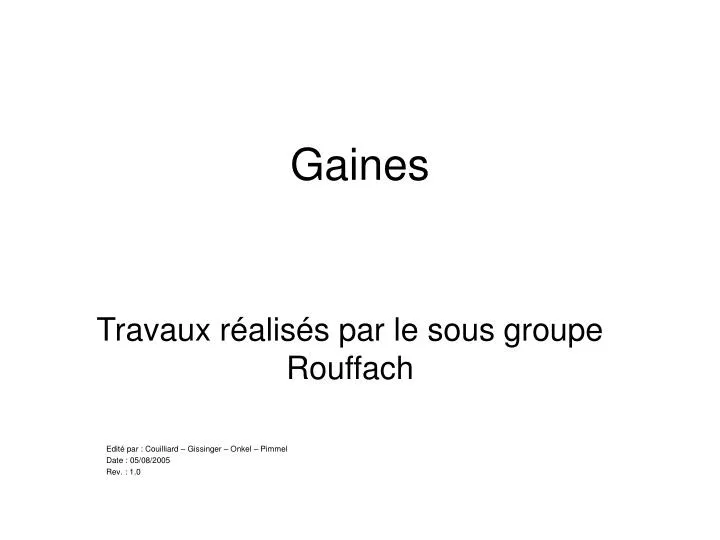

  1. Gaines Travaux réalisés par le sous groupe Rouffach Edité par : Couilliard – Gissinger – Onkel – Pimmel Date : 05/08/2005 Rev. : 1.0

  2. Domaines d’applications • Gaines en polyéthylène sont utilisées pour la protection des conduites : câbles et tubes • Pouvoir déposer et remplacer un câble électrique sans travaux de génie civil • En attente pour un passage de câble ultérieur • En traversée de chaussée

  3. Avantages • Légèreté • Flexibilité • Résistance aux chocs surtout à basse température • Étanchéité • Faible coût

  4. Caractéristiques techniques (1) • Gaines en polyéthylène • Deux types : - annelée à l’extérieur, lisse à l’intérieur - lisse à l’extérieur, lisse à l’intérieur • Livrable selon les diamètres en couronnes et/ou en barres droites

  5. Caractéristiques techniques (2) • Raccordement : s’effectue à l’aide de manchon • Couleur : • Rouge : utilisation électricité (gaines dites TPC) • Jaune : utilisation gaz • Vert/Blanc : utilisation télécommunications • Bleu : utilisation eaux

  6. Caractéristiques techniques (3) • Norme : NF EN 50086 – 2 – 4 (indice classement C 68-114) juillet 94 • Système de conduit enterré dans le sol pour installations électriques • Diamètre intérieur minimal = Diamètre extérieur / 1,33

  7. Caractéristiques techniques (4) • Existe en diamètre extérieur (suivant les couleurs et le conditionnement en barres ou en couronnes): • 40 mm • 50 mm • 63 mm • 75 mm • 90 mm • 110 mm • 125 mm • 140 mm • 160 mm • 200 mm • 250 mm

  8. Caractéristiques techniques (5) • Mise en œuvre : • Pose sur un lit de sable • Section d’occupation des câbles ne doit pas être supérieur au 1/3 de la section intérieure de la gaine TPC • Les changements de direction et les remontées doivent être réalisées avec un rayon de courbure égal à 15 fois mini le diamètre extérieur de la gaine

  9. Caractéristiques techniques (6) • Gaine utilisable de -40°C à +100°C • Gaines en couronne sont généralement équipées d’un tire-fil en PP de résistance de 40 à 60 daN • Accessoires : • manchons de raccordement • bouchon de fermeture

  10. Caractéristiques techniques (6) • Gaine utilisable de -40°C à +100°C • Gaines en couronne sont généralement équipées d’un tire-fil en PP de résistance de 40 à 60 daN • Performances : jusqu’à IP 54 sans joint d’étanchéité et jusqu’à IP 67 avec joint d’étanchéité • Accessoires : • manchons de raccordement • bouchon de fermeture

  11. Conditionnement • En couronne de 25m – 50m – 100m suivant les couleurs • En barres (tubes rigides) de 6m de long

  12. Janoplast • Siège social en France : Seppois le bas (68580) • En mai 1994, Janoplast est rachetée par le groupe Polypipe (GB) • En septembre 1995, Sud Ouest Plastiques devient une filiale 100% de Janoplast

  13. Janoplast • Domaines d’activités de Janoplast : - gaines pour réseaux enterrés - grillage avertisseur - drains (gestion des eaux de pluie et souterraines) - gaines pour habitation (ICTA etc….) - accessoires pour gaines pour habitation - tubes rigides pour passage fils(IRL etc….) - gaines précablées pour habitation (ICTA précablées etc….)

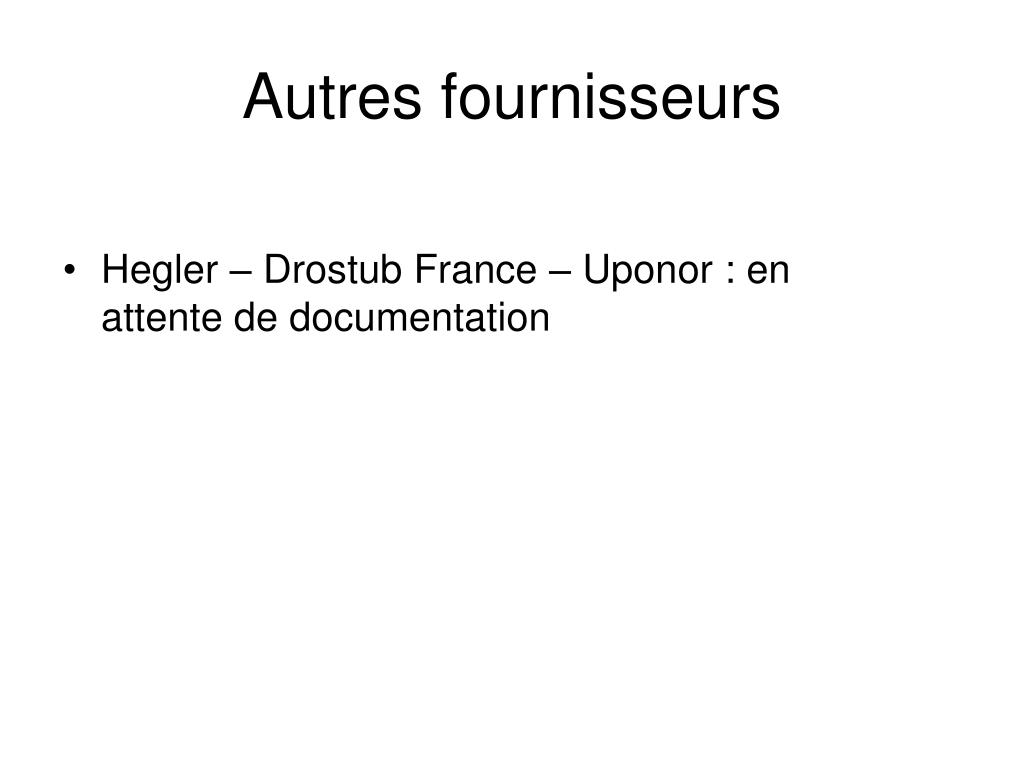

  14. Autres fournisseurs • Hegler – Drostub France – Uponor : en attente de documentation
