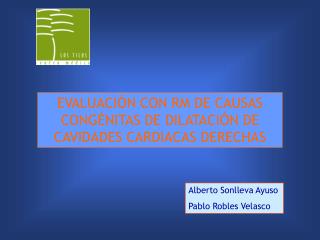

slide1

EVALUACIÓN CON RM DE CAUSAS CONGÉNITAS DE DILATACIÓN DE CAVIDADES CARDIACAS DERECHAS

Alberto Sonlleva Ayuso

Pablo Robles Velasco

slide2

INTRODUCCIÓN

La mayoría de las lesiones congénitas cardiacas se diagnostican durante la infancia. Sin embargo, algunas lesiones no se detectan hasta la edad adulta.

Las causas pueden ser la falta de síntomas clínicos o que las alteraciones detectables en el examen físico sean sutiles

slide3

OBJETIVO

Describir las lesiones congénitas más comunes que se presentan con aumento predominante de las cavidades derechas.

El estudio sistemático de la dilatación de las cavidades derechas puede ayudar a localizar una lesión congénita cardiaca si ésta es la causa.

slide5

ANATOMÍA

Las cámaras derechas tienden a ser de tamaño similar o menor que las correspondientes izquierdas.

Los estudios ecocardiográficos describen que el diámetro máximo del ventrículo derecho normal comprende desde 2.2 a 4.4 cms.

El tamaño de la aurícula derecha normal oscila entre 3.0 y 4.6 cms en la proyección de cuatro cámaras.

slide6

CAUSAS CONGÉNITAS DE DILATACIÓN DE CÁMARAS DERECHAS EN ADULTOS

  • Las lesiones congénitas que causan dilatación de cavidades derechas pueden localizarse a nivel de:
  • septo interauricular
  • válvula tricúspide
  • válvula pulmonar
  • o pueden afectar aisladamente al miocardio
slide7

CAUSAS CONGÉNITAS DE DILATACIÓN DE CÁMARAS DERECHAS EN ADULTOS

  • Shunts izquierda-derecha prestricuspídeos:
    • Defectos del septo interauricular
    • Drenaje venoso anómalo parcial
    • Fístula coronaria a la aurícula derecha
    • Fístula coronaria al seno coronario
    • Persistencia de la vena cava superior izquierda
    • Defecto de Gerbode
  • Shunts izquierda-derecha postricuspídeos:
    • Fístula coronaria al ventrículo derecho
    • Fístula del seno de Valsalva al ventrículo derecho
slide8

CAUSAS CONGÉNITAS DE DILATACIÓN DE CÁMARAS DERECHAS EN ADULTOS

  • Alteración valvular tricuspídea:
    • Válvula displásica
    • Anomalía de Ebstein
    • Postquirúrgica
  • Alteraciones miocárdicas:
    • Anomalía de Uhl
    • Displasia arritmogénica del ventrículo derecho
  • Alteraciones de la valvular pulmonar:
    • Válvula displásica
    • Estenosis pulmonar
    • Cambios postquirúrgicos de obstrucción del tracto de salida del ventrículo derecho (p.ej. Tetralogía de Fallot)
slide9

Defectos del septo interauricular

La comunicación interauricular es una solución de continuidad a nivel del tabique que separa ambas aurículas y puede estar situada en cualquier parte del mismo.

Se produce en el 5 al 10 % de todos los casos de cardiopatía congénita.

Representa el 30-40% de las cardiopatías congénitas encontradas en el adulto.

Existe un predominio del sexo femenino con un índice de 2:1.

La mayoría son esporádicas, aunque en ocasiones pueden ser parte de un síndrome genético (p.ej. Mutaciones del cromosoma 5, síndrome de Holt-Oram).

slide10

Defectos del septo interauricular

  • Pueden clasificarse por su localización:
  • Tipo ostium secundum:
    • Defecto en la fosa oval, en la región central del septo.
  • Tipo ostium primum:
    • Defecto en el aspecto anteroinferior del septo.
  • Tipo seno venoso:
    • Defecto vena cava superior:
    • En el aspecto posterosuperior del septo, cercano a la vena cava superior
    • Defecto vena cava inferior:
    • En la parte inferior del septo interauricular.
slide11

Defectos del septo interauricular

  • • Tipo ostium secundum (75%):
    • Defecto en la fosa oval, en la región central del septo.
    • Se asocian a una conexión anómala parcial de las venas pulmonares y en el 10-20% de los casos, al prolapso de la válvula mitral.
  • • Tipo ostium primum (20%):
    • Defecto en el aspecto anteroinferior del septo.
    • Constituyen una forma de defecto de alteraciones parciales del canal auriculoventricular.
slide12

Defectos del septo interauricular

  • Tipo seno venoso vena cava superior:
  • Es una verdadera persistencia del foramen secundum
    • Defecto en el aspecto posterosuperior del septo, cercano a la vena cava superior,
    • Se asocia habitualmente a anomalía del retorno venoso pulmonar derecho.
  • Tipo seno venoso vena cava inferior:
  • El defecto se encuentra en la parte inferior del septum
  • interauricular, cercano a la desembocadura de la vena
  • cava inferior. Generalmente presenta leve cianosis.
slide13

Tipos de defectos del septo interauricular

Tipo ostium primum

Tipo ostium secundum

Tipo seno venoso vena cava superior

Tipo seno venoso vena cava inferior

AD

VD

slide14

Defectos del septo interauricular

HISTORIA NATURAL

La mayoría de CIAs tipo ostium secundum ( aproximadamente el 40%) se cierran espontáneamente durante los primeros años de vida.

Sin embargo, las CIAs tipo ostium primum, seno venoso y vena cava inferior no cierran espontáneamente.

Además, la diferenciación entre ambas tiene implicaciones en el tratamiento ya que las lesiones tipo ostium secundum pueden tratarse, en ocasiones, mediante abordaje percutáneo mientras que los otros tipos de lesiones requieren siempre un tratamiento quirúrgico.

slide15

Defectos del septo interauricular

ASPECTOS CLÍNICOS

La mayoría son asintomáticos.

Los de mayor tamaño pueden causar: intolerancia al ejercicio, disnea de esfuerzo, fatiga y arritmias auriculares.

La aparición de arritmias auriculares como la fibrilación auricular y menos frecuentemente el aleteo aumenta con la edad (13% en mayores de 40 años y 52% en mayores de 60) y ocurre en forma más frecuente en pacientes con cortocircuito mayor de 3:1 y cardiomegalia moderada a severa.

El paso de microémbolos desde la circulación venosa (embolización paradójica), a menudo asociado con arritmias, puede conllevar alteraciones tromboembólicas cerebrales o sistémicas.

slide16

Defectos del septo interauricular

ASPECTOS CLÍNICOS

Las CIAs grandes, persistentes, condicionan sobrecarga volumétrica y dilatación de AD y VD, hipertensión arterial pulmonar y aumento de la resistencia vascular pulmonar.

Por último, el aumento de la presión en las cavidades derechas puede producir un shunt auricular bidireccional con cianosis en la edad adulta (síndrome de Eisenmenger).

La insuficiencia cardíaca congestiva es rara en las primeras décadas de la vida pero aparece por encima de los 40 años.

slide17

Defectos del septo interauricular

DIAGNÓSTICO POR IMAGEN

El septo interauricular suele tener reducido grosor en la fosa oval y, por tanto, mostrar escasa o ninguna señal en las imágenes de RM, lo cual puede resultar en un falso positivo.

Sin embargo, en un septo íntegro, se puede observar adelgazamiento progresivo hacia la zona de ausencia de señal, mientras que en los casos de verdadera comunicación, los extremos septales del defecto son gruesos y de terminación abrupta (morfología en T)

Las secuencias de contraste de fase de RM permiten una mejor caracterización del tamaño y forma del defecto, así como la valoración del grado de shunt.

slide18

Defectos del septo interauricular

TRATAMIENTO

  • Se realiza cierre de la anomalía en las siguientes condiciones:
  • Siempre que exista sobrecarga volumétrica de ventrículo y aurícula derechos.
  • Cuando exista un cortocircuito de izquierda a derecha importante (relación flujo pulmonar/flujo sistémico mayor de 1,5:).
  • Hipertensión pulmonar leve a moderada.
  • Se contraindica en hipertensión pulmonar severa o aumento importante de resistencias pulmonares (> 5U Woods).
slide19

Defectos del septo interauricular

TRATAMIENTO

En el caso del tipo ostium secundum se puede intentar el tratamiento percutáneo para colocación de un oclusor septal, con uso de dispositivos tipo Amplatzer, siempre que tenga unos bordes adecuados para cierre ( > 5 mm).

En los demás tipos se realiza cierre quirúrgico, el cual tiene una mortalidad menor al 1%, pero una incidencia de complicaciones leves del 70% y de complicaciones moderadas a severas del 5 al 10%. La incidencia de cierre completo es mayor al 97% y un 8 a 17% de los pacientes presentan complicaciones tardías, habitualmente arritmias.

slide21

Drenaje venoso pulmonar anómalo parcial

  • Consiste en la anomalía congénita en la cual una o más de las venas pulmonares, están conectadas a una vena sistémica, incluyendo:
  • el seno coronario
  • la vena innominada izquierda
  • las venas hepáticas
  • la vena cava superior o una vena cava superior izquierda persistente
  • directamente a la aurícula derecha.
  • Por tanto, la conexión anómala parcial comprende un espectro amplio de formas anatómicas.
slide22

Drenaje venoso pulmonar anómalo parcial

Constituye menos del 2% de las cardiopatías congénitas.

Ambos sexos se afectan por igual.

Se presenta, en un importante número de casos, asociada con otras malformaciones entre las que se destacan, en frecuencia, la CIA tipo seno venoso y, en menor proporción, el ostium secundum.

Se puede asociar con otros defectos cardíacos, generalmente en pacientes con heterotaxia visceral y poliesplenia, debido a malposición del septum primum.

También se asocia a pacientes con Síndrome de Turner y de Noonan y en raras ocasiones a la tetralogía de Fallot (0,6%).

slide23

Drenaje venoso pulmonar anómalo parcial

FISIOPATOLOGÍA

  • Se produce un aumento del flujo pulmonar, como consecuencia de la recirculación de sangre oxigenada a través de los pulmones.
  • La situación hemodinámica va a depender de varios factores:
  • número de venas con conexión anómala
  • la localización de dicha conexión
  • de la cantidad del parénquima pulmonar drenando a la aurícula derecha
  • de la asociación con otras malformaciones cardiacas
  • del comportamiento de las cavidades derechas ante la sobrecarga volumétrica.
slide24

Drenaje venoso pulmonar anómalo parcial

ASPECTOS CLÍNICOS

La conexión anómala de una vena es gene-ralmente asintomática.

La exploración clínica suele ser la propia de la CIA asociada cuando existe.

El hiperflujo pulmonar perpetuado llevará finalmente al paciente a un aumento de las resistencias vasculares pulmonares e hipertensión pulmonar.

slide25

Drenaje venoso pulmonar anómalo parcial

TRATAMIENTO

Tratamiento médico si existen signos de insuficiencia cardiaca por el incremento del flujo pulmonar.

El tratamiento quirúrgico esta indicado en todos los casos con evidencia de sobrecarga de volumen del ventrículo derecho. Usualmente, estos pacientes tienen una relación QP/QS > 1,5.

El tipo de intervención varía de acuerdo a las características anatómicas de cada caso (generalmente reconducción del drenaje hacia AI).

Las complicaciones quirúrgicas son infrecuentes y la supervivencia a largo plazo es similar a la de la población normal.

slide26

Síndrome venolobar

También denominado síndrome del pulmón hipogenético o síndrome de la cimitarra.

Es un tipo especial de drenaje venoso pulmonar anómalo parcial.

La condición "sine qua non“ es un drenaje venoso anómalo, parcial o completo de las venas pulmonares del pulmón derecho a la vena cava inferior, por encima o por debajo del diafragma.

Se asocia a hipoplasia del pulmón (casi siempre derecho), una ramificación bronquial anómala. e irrigación anómala pulmonar por arterias que nacen desde la aorta, estableciendo un "secuestro pulmonar".

Se asocia a otras cardiopatías, habitualmente CIA.

slide27

Síndrome venolobar

Fisiopatológicamente funciona como un cortocircuito de izquierda a derecha.

Los síntomas aparecen de manera precoz, con hipertensión pulmonar debido a las anomalías asociadas como colaterales sistémico-pulmonares, estenosis de venas pulmonares y alteraciones del parénquima pulmonar.

El tratamiento es siempre quirúrgico debido a las complicaciones a largo plazo que implica su no corrección.

slide29

Persistencia de vena cava superior izquierda

Se produce a causa de la persistencia de la vena cardinal anterior izquierda embriológica.

En personas normales la VCSI es vestigial, estando representada por una pequeña vena en la pared posterior de la aurícula izquierda (vena oblicua de Marshall) y una banda fibrosa que conecta esta vena con la vena innominada izquierda.

En un 80% de los casos coexiste con una vena cava superior derecha.

Usualmente, drena a la aurícula derecha a través del seno coronario, que se encuentran dilatados.

slide30

Persistencia de vena cava superior izquierda

  • Se produce en un 0,3 a 0,5 % de la población.
  • Entre el 2 al 10 % de las cardiopatías congénitas se asocian a una persistencia de la vena cava superior izquierda, siendo las más frecuentes de las cuales:
  • cor triatriatum
  • atresia mitral
  • defecto del canal auriculoventricular
  • tetralogía de Fallot
  • transposición de grandes vasos
  • drenaje venoso anómalo
  • Se ha asociado a anomalías cromosómicas como trisomía 13 y 18.
slide31

Persistencia de vena cava superior izquierda

No obstante, generalmente, el hallazgo de la vena cava superior izquierda es incidental ya que suele ser asintomática, tanto clínica como hemodinámicamente.

Tiene implicaciones clínicas cuando los pacientes precisan de inserción de dispositivos intravasculares: marcapasos, desfibriladores o canalización de vias centrales.

slide33

Fístulas de las arterias coronarias

La fístula coronaria es una anomalía caracterizada por una comunicación anormal entre una arteria coronaria y una cámara cardiaca, arteria pulmonar, seno coronario, vena cava o venas pulmonares.

Pueden ser congénitas o adquiridas, como complicación de algún procedimiento invasivo.

slide34

Fístulas de las arterias coronarias

Son malformaciones poco frecuentes, 4% de las cardiopatías congénitas, con una incidencia del 0,1 al 0,2% de la población adulta sometida a angiografía coronaria.

La relación hombre-mujer es de 1.9:1

Entre el 5-30%, se encuentran asociadas a otras anomalías congénitas: principalmente Tetralogía de Fallot, CIA, DAP, CIV y atresia pulmonar.

slide35

Fístulas de las arterias coronarias

Aproximadamente el 55% de las fístulas se originan de la arteria coronaria derecha, 35% de la coronaria izquierda, y más raramente (menos del 5%) de ambas arterias coronarias.

El 92% drenan a al corazón derecho y el 8% al corazón izquierdo.

slide36

Fístulas de las arterias coronarias

La fístula puede ser un vaso simple y único, o un plexo de pequeños vasos que forman múltiples sitios de entrada.

El tracto fistuloso presenta con frecuencia una configuración aneurismática.

La arteria coronaria proximal a la fístula puede tener una configuración normal o ser aneurismática, elongada o tortuosa.

slide37

Fístulas de las arterias coronarias

  • Se dividen en 5 tipos, de acuerdo a la cámara o vaso al que drenan:
    • Tipo I: Aurícula derecha
    • Tipo II: Ventrículo derecho
    • Tipo III: Arteria pulmonar
    • Tipo IV: Aurícula izquierda
    • Tipo V: Ventrículo izquierdo
slide38

Fístulas de las arterias coronarias

ASPECTOS CLÍNICOS

La sintomatología está directamente relacionada con la magnitud del shunt o con el tiempo de evolución de la malformación, así como con la aparición de dilataciones aneurismáticas de las fístulas que determinan mayor calibre con el consiguiente aumento del volumen sanguíneo a través del mismo.

slide39

Fístulas de las arterias coronarias

ASPECTOS CLÍNICOS

La mayoría de los enfermos son asintomáticos hasta la 5ª o 6ª década de la vida, cuando se presentan síntomas o signos de insuficiencia ventricular izquierda, secundaria al cortocircuito de izquierda a derecha .

El cierre es recomendado a pacientes sintomáticos

slide40

Fístulas de las arterias coronarias

ASPECTOS CLÍNICOS

Sus COMPLICACIONES son hipertensión pulmonar, fibrilación auricular, insuficiencia cardiaca, endocarditis infecciosa e isquemia miocárdica, las cuales incrementan su frecuencia con la edad y están relacionadas con las dimensiones y características hemodinámicas de la fístula.

slide41

Fístulas de las arterias coronarias

TRATAMIENTO

El cierre es recomendado a pacientes sintomáticos.

En aquellos casos en que la fístula se comunica a través de un plexo vascular, no son susceptibles de corrección quirúrgica.

slide43

Defecto de Gerbode

Consiste en una comunicación entre el ventrículo izquierdo y la aurícula derecha, a través del séptum interventricular, pero por encima de la implantación de la valva septal de la tricúspide.

Estos defectos pueden ser congénitos o adquiridos.

Las formas congénitas comprenden menos del 1% de las enfermedades cardíacas congénitas.

slide44

Defecto de Gerbode

Aunque, en la mayoría de los casos adquiridos, el defecto es una consecuencia de la endocarditis infecciosa, los casos traumáticos suelen estar relacionados con traumatismo en el reemplazo de la válvula mitral o aórtica.

slide46

Anomalía de Ebstein

Representa un 1 por cada 20.000 recién nacidos vivos ó 0.3% de todas las cardiopatías congénitas.

Comprende un espectro de alteraciones condicionadas por el desplazamiento inferior de la válvula tricuspídea, dentro del ventriculo derecho debido a una inserción anómala de los velos .

El tejido valvular es displásico y una proporción variable de los velos septal e inferior está adherida a cierta distancia de la unión auriculoventricular.

slide47

Anomalía de Ebstein

Debido al orificio tricuspídeo anómalamente situado, una proporción del ventrículo derecho queda entre el anillo A-V y el origen de la válvula continuándose con la cámara auricular derecha, atrializándose, y condicionando una cámara ventricular distal funcionalmente pequeña.

Se objetiva gran dilatación auricular derecha y la existencia de regurgitación tricuspídea secundaria.

Ocasionalmente, la valva anterior puede estar insertada a nivel del tracto de salida de ventrículo derecho generando cierto grado de obstrucción .

Habitualmente existe comunicación interauricular asociada.

slide48

Anomalía de Ebstein

ASPECTOS CLÍNICOS

Los casos más leves pueden dar clínica en forma de disnea y fatiga con el ejercicio.

La presencia de arritmias (preexcitación, fibrilación auricular o flutter) oscila entre un 22% hasta un 42% y están provocadas por la propia distensión auricular o por el sustrato anatómico anormal.

La coexistencia de CIA puede condicionar la existencia de cianosis y fallo ventricular derecho.

slide49

Anomalía de Ebstein

TRATAMIENTO

Los pacientes asintomáticos deben manejarse de forma conservadora.

En pacientes sintomáticos con un índice cardiotorácico del 0,65 o más es aconsejable la substitución de la válvula tricúspide por una válvula protésica o biológica.

En aquellos casos con arritmias severas es recomendable proceder al estudio electrofisiológico y ablación de la vía accesoria.

slide50

Anomalía de Ebstein-like

Existen otras alteraciones congénitas en válvulas tricúspides incompetentes que no cumplen todos los requisitos de la descripción anatómica original o no presentan desplazamiento apical significativo de la inserción de sus velos con respecto al plano mitral (mayor de 15 mm), y que a efectos fisiopatológicos y clínicos podrían considerarse variantes de la malformación de Ebstein.

El grado de disfunción valvular y otros factores asociados como el grado de resistencia pulmonar, el tamaño y función sistólica ventricular entre otros, determinan, tanto el desarrollo de la sintomatología como el momento del diagnóstico.

slide52

DISPLASIA ARRITMOGÉNICA DEL VENTRÍCULO DERECHO

Es una enfermedad progresiva del músculo cardíaco con transmisión autosómica dominante.

Se caracteriza por atrofia miocárdica ventricular derecha, reemplazo fibro-adiposo, inestabilidad eléctrica y episodios de taquicardia ventricular y muerte súbita, pudiendo comprometer con el tiempo al ventrículo izquierdo.

El cuadro clínico es variado, desde palpitaciones, mareos, dolor precordial, visión borrosa, síncope, insuficiencia cardiaca congestiva hasta muerte súbita.

slide53

DISPLASIA ARRITMOGÉNICA DEL VENTRÍCULO DERECHO

La dificultad en la valoración de las exploraciones complementarias en estos pacientes llevó al desarrollo de unos criterios diagnósticos.

Estos criterios se basan en la identificación de anomalías estructurales, sustitución del tejido miocárdico por tejido fibroadiposo, cambios electrocardiográficos, taquicardia ventricular de origen en el ventrículo derecho y enfermedad familiar.

Se propone que se establezca el diagnóstico definitivo de DAVD cuando se cumplan 2 criterios mayores, 1 criterio mayor y dos menores ó 4 criterios menores.

slide54

DISPLASIA ARRITMOGÉNICA DEL VENTRÍCULO DERECHO

El patrón diagnóstico de oro es la demostración

histológica del reemplazo miocárdico del VD por tejido fibroadiposo en una muestra anatómica obtenida mediante biopsia endomiocárdica.

Sin embargo, dado que la enfermedad tiene a menudo un carácter focal, pueden presentarse falsos negativos.

Se pueden detectar áreas de sustitución grasa mediante estudios de TC ó de RNM, empleando secuencias específicas.

slide55

DISPLASIA ARRITMOGÉNICA DEL VENTRÍCULO DERECHO

  • Los criterios electrocardiográficos mayores son la presencia de ondas épsilon o prolongación localizada (>110 ms) del QRS en las derivaciones precordiales derechas.
  • Los criterios menores que se pueden encontrar en los registros electrocardiográficos son los siguientes:
  • Ondas T invertidas en las derivaciones precordiales derechas, en individuos de más de 12 años y en ausencia de bloqueo completo de rama derecha.
  • Potenciales tardíos positivos.
  • Taquicardia ventricular sostenida o no sostenida con morfología de BCRI en el ECG, Holter o la prueba de esfuerzo.
  • Extrasistolia ventricular frecuente.
slide56

DISPLASIA ARRITMOGÉNICA DEL VENTRÍCULO DERECHO

La enfermedad familiar confirmada mediante autopsia o cirugía constituye un criterio diagnóstico mayor.

Los antecedentes de muerte súbita prematura en familiares menores de 35 años, con sospecha de displasia o el diagnóstico clínico de sospecha en la historia de familiares, representan criterios menores.

slide57

DISPLASIA ARRITMOGÉNICA DEL VENTRÍCULO DERECHO

DIAGNÓSTICO POR IMAGEN

  • Con las distintas técnicas de imagen, se pueden detectar las siguientes anomalías que son reconocidas como criterios diagnósticos mayores:
  • Dilatación severa y disminución de la fracción de eyección del ventrículo derecho sin afectación significativa del ventrículo izquierdo.
  • Aneurismas localizados del ventrículo derecho.
  • Dilatación segmentaria severa del ventrículo derecho.
slide58

DISPLASIA ARRITMOGÉNICA DEL VENTRÍCULO DERECHO

DIAGNÓSTICO POR IMAGEN

  • Las alteraciones estructurales que se consideran criterios menores comprenden la existencia de:
  • Ligera dilatación global del ventrículo derecho y/o reducción de la fracción de eyección con ventrículo izquierdo normal.
  • Dilatación ligera y segmentaria del ventrículo derecho.
  • Hipocinesia regional del ventrículo derecho.
slide59

DISPLASIA ARRITMOGÉNICA DEL VENTRÍCULO DERECHO

HISTORIA NATURAL Y TRATAMIENTO

La historia natural de la enfermedad es el de un periodo asintomático seguido de arritmias originadas en el ventrículo derecho, insuficiencia cardiaca derecha y la posterior insuficiencia en ambos ventrículos.

Las opciones terapeúticas incluyen el empleo de fármacos (sotalol o amiodarona), desfibrilador automático implantable, ablación con radiofrecuencia o transplante.

slide61

Estenosis pulmonar

Comprenden un amplio espectro de lesiones unificadas por la presencia de una obstrucción al flujo de salida ventricular derecho hacia la arteria pulmonar.

Puede ocurrir por afectación valvular, infundibular o supravalvular.

Es la forma mas común de obstrucción aislada ventricular derecha.

Se encuentra en el 7-10 % de los pacientes con cardiopatía congénita.

slide62

Estenosis pulmonar

La estenosis pulmonar es consecuencia generalmente de la fusión de las comisuras valvulares durante el desarrollo intrauterino medio-tardío.

Los velos fusionados forman una cúpula fibrosa en las formas más severas.

En el tipo infundibular, la hipertrofia de las bandas septales y parietales condiciona estenosis del tracto de salida del ventrículo drecho. Se presenta a menudo acompañando a la lesión de la válvula pulmonar.

En el tipo supravalvular, la obstrucción puede ocurrir en cualquier localización distal a la válvula, desde el tronco pulmonar a las arterias periféricas.

slide63

Estenosis pulmonar

HISTORIA NATURAL

  • La historia natural depende de:
    • La severidad inicial de la obstrucción
    • Su carácter estable o progresivo
    • La respuesta del ventrículo derecho a la sobrecarga de presión mantenida
slide64

Estenosis pulmonar

ASPECTOS CLÍNICOS

  • Los síntomas son tardíos y aumentan con la edad, comprendiendo:
    • Disnea
    • Fatiga
    • Mareos y/o síncopes
    • Dolor precordial
slide65

Estenosis pulmonar

TRATAMIENTO

La actitud terapéutica en general es conservadora.

Si los gradientes transestenosis son mayores de 60 mmHg se recomienda intervenirla mediante tratamiento quirúrgico (valvulotomía) o valvuloplastia con balón.

La mortalidad y morbilidad de ambas técnicas son mínimas.

El objetivo terapeútico es evitar el deterioro contráctil del ventrículo derecho y la aparición de insuficiencia cardiaca derecha.

slide67

Conclusiones

Una evaluación sistemática del corazón derecho y la comprensión de las lesiones congénitas que causen su dilatación ayudará a diagnosticar lesiones cardiacas congénitas, incluso en casos insospechados en que los estudios torácicos o cardiacos se realicen por otra indicación u otro diagnóstico de presunción.

slide68

Referencias

  • Braunwald's Heart Disease: A Textbook of Cardiovascular Medicine, 2-Volume Set. Peter Libby; Robert O. Bonow.
  • White CS, Baffa JM, Haney PJ, et al. MR imaging of congenital anomalies of the thoracic veins.Radiographics. 1997;17(3):595-608.
  • Postema PG, Rammeloo LA, Hruda J. Clinical significance of a persistent left superior vena cava. Ultrasound Obstet Gynecol. 2008;31(1):113-4.
  • Gowda RM, Vasayada BC, Khan IA. Coronary artery fistulas: clinical and therapeutic considerations. Int J Cardiol. 2006; 8;107(1):7-10.
  • Wasserman SM, Fann JI, Atwood JE et al. Acquired left ventricular-right atrial communication: Gerbode-type defect. Echocardiography. 2002;19(1):67-72.
  • Paranon S, Acar P. Ebstein's anomaly of the tricuspid valve: from fetus to adult: congenital heart disease. Heart. 2008;94(2):237-43.
slide69

Referencias

  • Garrido A, Oliver JM, Domínguez FJ et al. Displasia congénita de la válvula tricúspide (Ebstein like) en un varón de 73 años con insuficiencia tricuspídea severa. Rev Esp Cardiol 2000; 53: 1008-1010.
  • Tandri H, Calkins H, Nasir K, et al. Magnetic resonance imaging findings in patients meeting task force criteria for arrhythmogenic right ventricular dysplasia. J Cardiovasc Electrophysiol 2003; 14:476–482.
  • McKenna WJ, Thiene G, Nava A, et al. Diagnosis of arrhythmogenic right ventricular dysplasia/cardiomyopathy. Task Force of the Working Group Myocardial and Pericardial Disease of the European Society of Cardiology and of the Scientific Council on Cardiomyopathies of the International Society and Federation of Cardiology. Br Heart J 1994; 71:215–218.
  • Norton K.I, Tong C, Glass R. B. J. et al. Cardiac MR Imaging Assessment Following Tetralogy of Fallot Repair. RadioGraphics, 2006; 26(1): 197 - 211.
slide70

Defecto del septo interauricular

A

B

Paciente con CIA tipo ostium secundum (flecha roja) en el eje cardiaco de 4 cámaras (A) y de 2 cámaras (B). Los extremos limitantes del septo interauricular presenta una terminación abrupta en T (B).

slide71

Calculo de Cortocircuito QP/QS

Se realiza secuencia de contraste de fase para cuantificación de flujo aórtico (rojo) y pulmonar (verde) obteniendo una relación Qp/Qs anómala de 3,6.

slide72

Defecto del septo interauricular

A

B

Paciente con CIA tipo seno venoso vena cava superior (flecha roja) en el eje cardiaco de 4 cámaras (A) en el que se observa la comunicación interauricular en un nivel próximo a la desembocadura de la cava superior. Coexiste con drenaje anómalo de la vena pulmonar superior derecha a la vena cava superior (B).

slide73

Drenaje venoso pulmonar anómalo parcial

A

B

Se observa drenaje anómalo de vena pulmonar superior derecha a vena cava superior (flechas) en secuencia morfológica basal (A) y después de la administración de contraste (B).

slide74

Persistencia de vena cava superior izquierda

VD

A

B

Se objetiva la existencia de VCS izquierda (flecha) que drena a seno coronario (asterisco), el cual se encuentra muy aumentado de tamaño. Se observa la presencia de VCS derecha (punto), con un calibre reducido respecto al habitual (A).

Esta alteración condiciona dilatación de aurícula y ventrículo derecho (B).

slide75

Vena cava superior izquierda persistente

Reconstrucción volumétrica donde se objetiva persistencia de vena cava superior izquierda (flechas) drenando en seno coronario.

slide76

Vena cava superior izquierda persistente

AngioRNM en modo cine tras administración de gadolinio donde se objetiva persistencia de vena cava superior izquierda drenando en seno coronario.

slide77

Síndrome venolobar

A

B

Se objetiva dextroposición cardiaca en situación de situs solitus y hallazgos compatibles con pulmón derecho hipoplásico (A). Se aprecia drenaje venoso anómalo parcial con drenaje pulmonar derecho a vena cava inferior (flecha) (B).

slide78

Síndrome venolobar

A

Se visualiza drenaje anómalo de venas pulmonares inferiores derechas a vena cava inferior supradiafragmática (flecha en A)

slide79

Fístula de la arteria coronaria derecha

Se aprecia arteria coronaria derecha elongada (flecha) que drena al seno coronario mediante una comunicación única. Se objetiva dilatación significativa de dicho seno, así como de las cámaras derechas. La valoración de las arterias coronarias mediante estudio de RM fue imposible por presentar el paciente ritmo auricular caótico.

slide80

DISPLASIA ARRITMOGÉNICA DEL VENTRÍCULO DERECHO

A

B

Ventrículo derecho dilatado con signos de sustitución grasa en la pared libre (flecha en A). Imagen aneurismática de gran tamaño localizada en el tracto de salida del ventrículo derecho (B).

slide81

DISPLASIA ARRITMOGÉNICA DEL VENTRÍCULO DERECHO

A

B

Ventrículo derecho dilatado con morfología anormal, apreciando pseudodivertículos murales e imagen aneurismática de gran tamaño localizada en el tracto de salida del ventrículo derecho, sin afectar la implantación de la válvula pulmonar.

slide82

Anomalía de Ebstein

A

B

C

Se objetiva desplazamiento de la inserción septal y posterior de la válvula tricuspide > 15 mm (A) con formación de una porción atrializada de la AD (flecha en B) que condiciona una dilatación y disfunción ventricular derecha secundaria. CIA ostium secundum asociada (C) que originaba cianosis en el paciente.

slide83

Anomalía de Ebstein-like

Se aprecia dilatación de AD y VD secundaria a una válvula tricúspide displásica que condicionaba insuficiencia tricuspide severa sin gran desplazamiento anterior (asterisco) de la inserción de los velos septal y posterior de la válvula tricúspide.

slide84

Estenosis pulmonar

A

B

Se visualiza estenosis anular en región valvular subpulmonar por hipertrofia de bandas musculares junto a dilatación aneurismática del tronco de la arteria pulmonar (A) e hipoplasia de arterias pulmonares principales (B) condicionando hipertrofia y dilatación de VD.

slide85

Estenosis pulmonar

A

B

C

Estudio realizado en paciente con tetralogía de Fallot previamente intervenida. En el plano coronal se observa estenosis residual en región valvular subpulmonar (A). Existe dilatación moderada del tronco de la arteria pulmonar y signos de insuficiencia pulmonar severa (B). En la proyección de 4 cámaras, se observa dilatación de cavidades derechas y movimiento septal anómalo (C).
