Come si fa un grafico

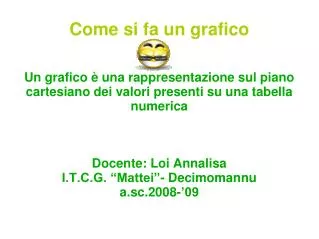

1. Un grafico è una rappresentazione sul piano cartesiano dei valori presenti su una tabella numerica Docente: Loi Annalisa I.T.C.G. “Mattei”- Decimomannu a.sc.2008-’09 Come si fa un grafico

2. Scegliamo la seguente tabella numerica che riporta gli allungamenti di una molla (ΔL) in funzione dei pesi (F) applicati alla stessa

3. I valori presenti nella tabella sono tutti positivi, quindi il grafico sarà tracciato solamente nel primo quadrante

4. 1)Iniziamo a tracciare gli assi cartesiani perpendicolari fra di loro2) Intestiamo l'asse delle ascisse (X) attribuendolo alla forza F e indicando tra parentesi la relativa unità di misura, il Newton3) Intestiamo l'asse delle ordinate (Y) attribuendolo all'allungamento della molla ΔL e indicando tra parentesi la relativa unità di misura, il mm

5. 1) Si stabiliscono le scale di misura sui rispettivi assi 2) I valori indicati nelle scale presenti sugli assi cartesiani devono sempre comprendere i valori indicati nella tabella

6. Si rappresentano le coordinate presenti in tabella sul piano cartesiano ottenendo i rispettivi punti

7. Si collegano tutti i punti presenti sul grafico ottenendo in questo caso una retta

8. Tramite lo stesso grafico è possibile calcolare il valore di una coordinata conoscendo l'altra

9. L'operazione di ricerca di una coordinata conoscendo l'altra operando all'interno dell'intervallo dei valori presenti nella tabella è chiamata INTERPOLAZIONE

10. Il valore dell'allungamento di 30 mm è stato calcolato con il metodo dell'interpolazioneIl valore 3N è compreso tra i valori 2N e 4N presenti in tabella e riprodotti sul grafico

11. INVECEL'operazione di ricerca di una coordinata conoscendo l'altra operando all'esterno dell'intervallo dei valori presenti nella tabella è chiamata ESTRAPOLAZIONE

12. Il valore dell'allungamento di 100 mm è stato calcolato con il metodo dell'estrapolazioneIl valore 10N è esterno ai valori presenti in tabella e riprodotti sul grafico

13. L'operazione di interpolazione è sempre possibileL'operazione di estrapolazione non è sempre possibile

14. Nei grafici che rappresentano gli allungamenti di una molla in funzione dei pesi applicati l'operazione di estrapolazione non è mai applicabile

15. Rappresentazione dell'allungamento di una molla sulpiano cartesiano

16. La molla potrebbe perdere la sua elasticità o anche rompersi, quindi il risultato dell'estrapolazione non sempre è corretto

17. Nei grafici che rappresentano invece grandezze fisiche come la densità sono applicabili sia l'operazione di interpolazione che di estrapolazione
