  1. 9/21電腦硬體元件教學 網頁：http://140.127.22.90/NewLabWeb/index.htm 助教：陳哲民/m9456006

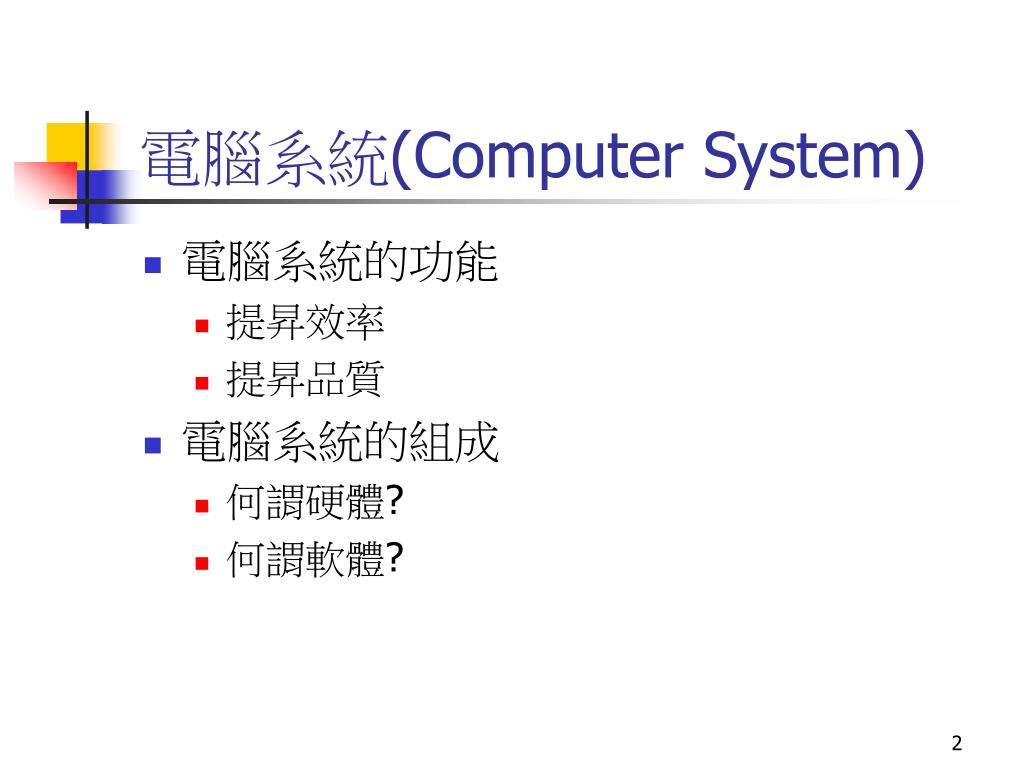

  2. 電腦系統(Computer System) • 電腦系統的功能 • 提昇效率 • 提昇品質 • 電腦系統的組成 • 何謂硬體? • 何謂軟體?

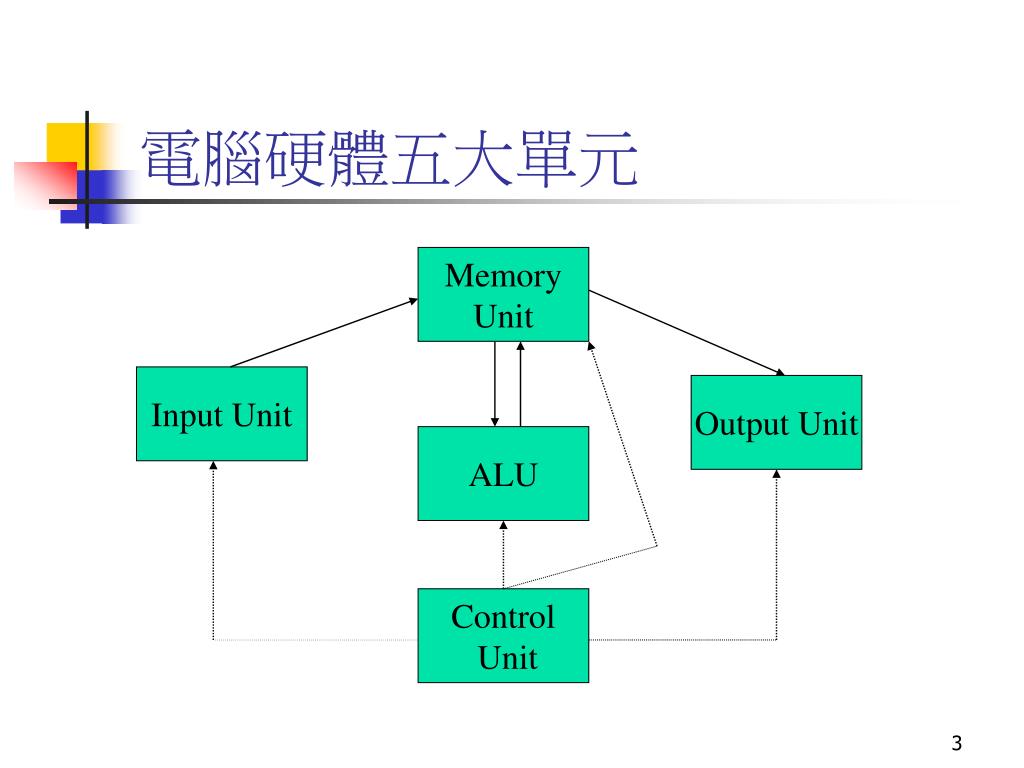

  3. 電腦硬體五大單元 Memory Unit Input Unit Output Unit ALU Control Unit

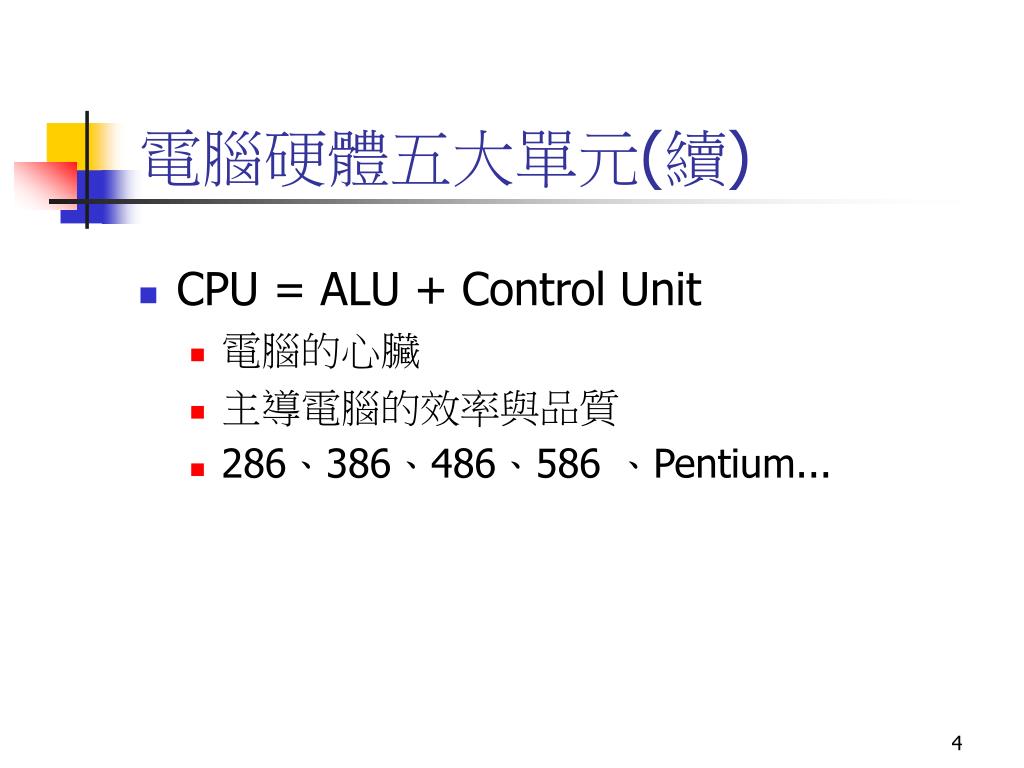

  4. 電腦硬體五大單元(續) • CPU = ALU + Control Unit • 電腦的心臟 • 主導電腦的效率與品質 • 286、386、486、586 、Pentium...

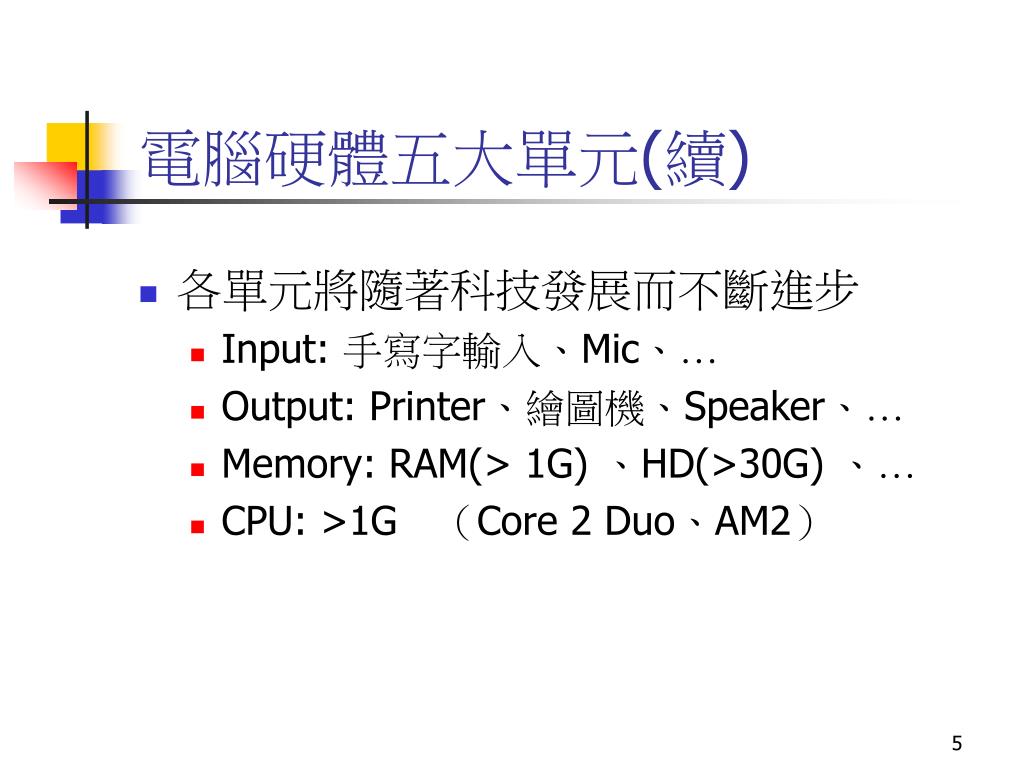

  5. 電腦硬體五大單元(續) • 各單元將隨著科技發展而不斷進步 • Input: 手寫字輸入、Mic、… • Output: Printer、繪圖機、Speaker、… • Memory: RAM(> 1G) 、HD(>30G) 、… • CPU: >1G　（Core 2 Duo、AM2）

  6. 儲存程式或資料 有如一個大旅館 Bit 存一個 0 或 1 Byte (8 bits) 存一個符號或數字 Address 記憶體(Memory) 0 1 2 3 4 5 6 7 8 9

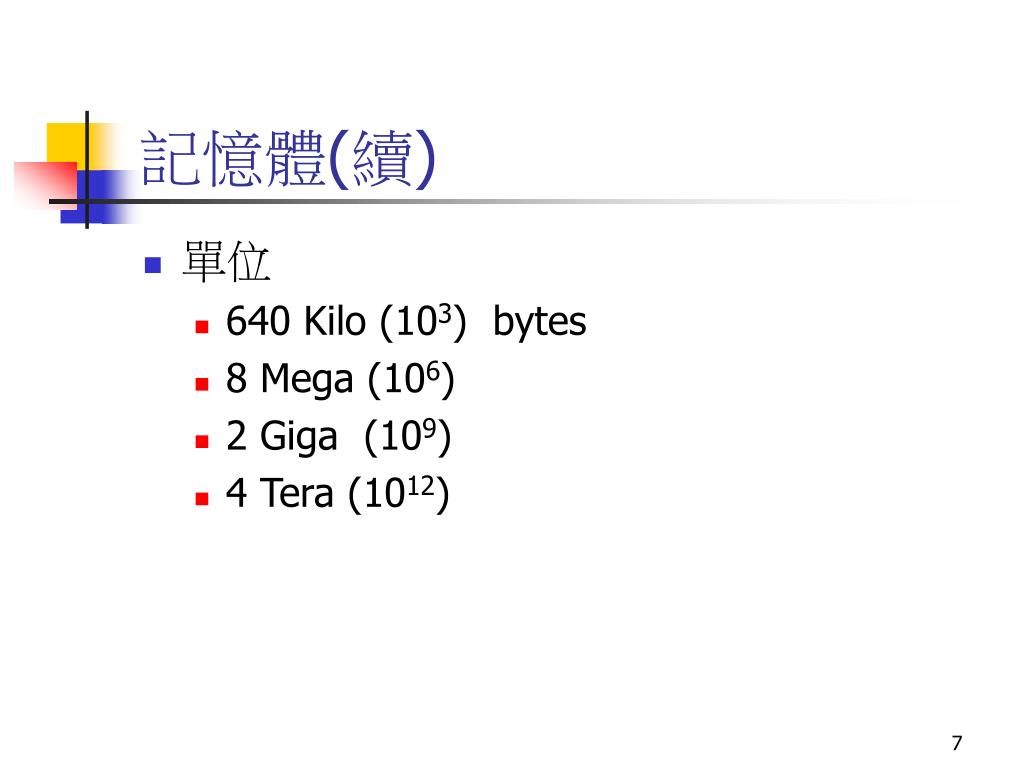

  7. 記憶體(續) • 單位 • 640 Kilo (103) bytes • 8 Mega (106) • 2 Giga (109) • 4 Tera (1012)

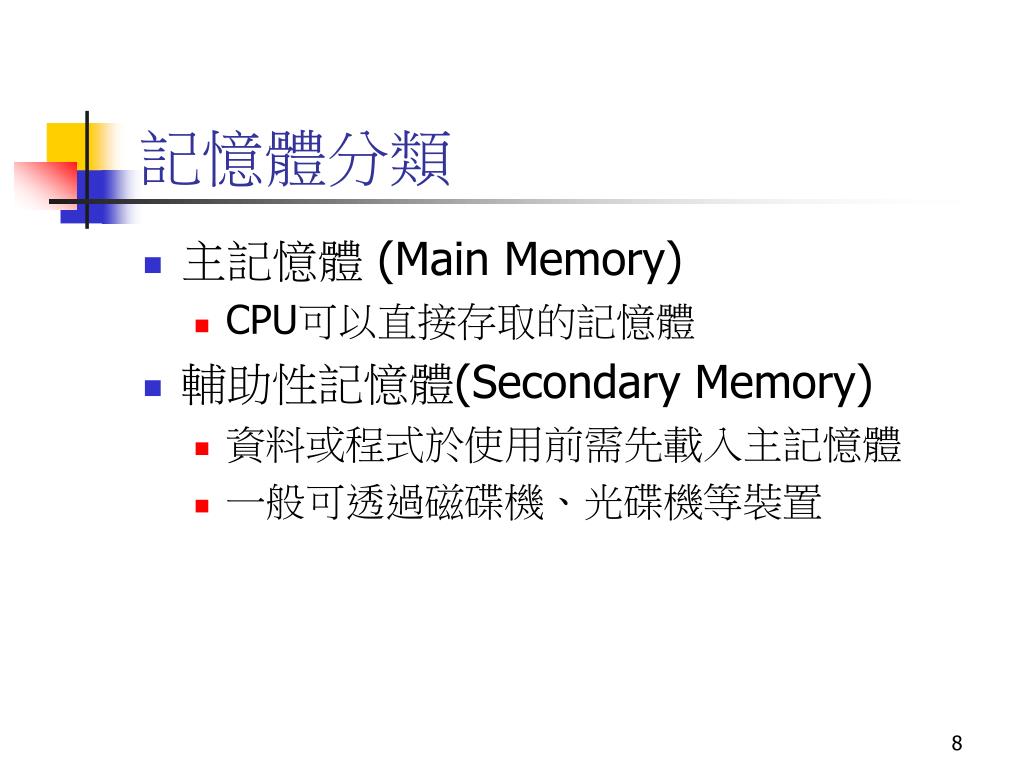

  8. 記憶體分類 • 主記憶體 (Main Memory) • CPU可以直接存取的記憶體 • 輔助性記憶體(Secondary Memory) • 資料或程式於使用前需先載入主記憶體 • 一般可透過磁碟機、光碟機等裝置

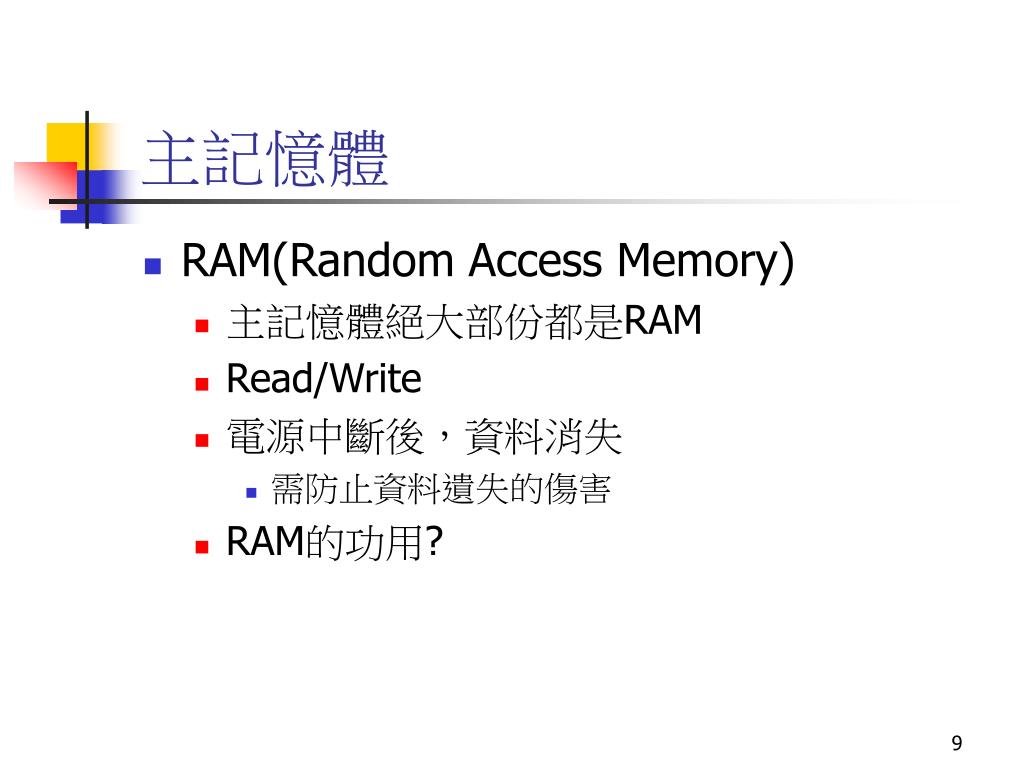

  9. 主記憶體 • RAM(Random Access Memory) • 主記憶體絕大部份都是RAM • Read/Write • 電源中斷後，資料消失 • 需防止資料遺失的傷害 • RAM的功用?

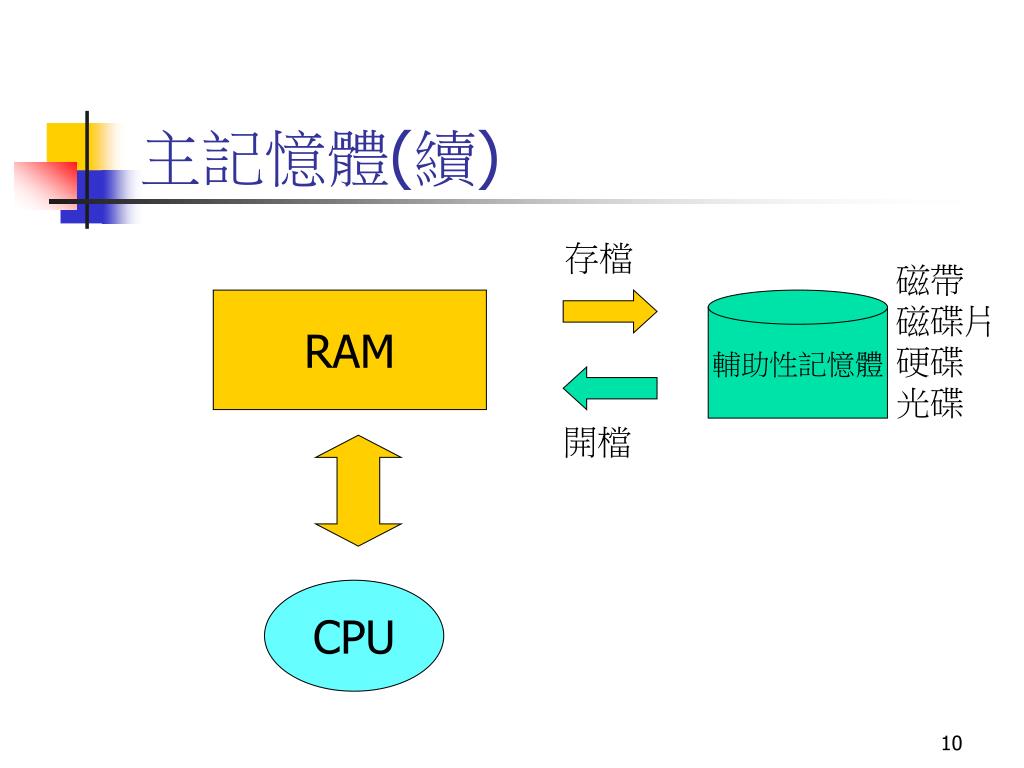

  10. 主記憶體(續) 存檔 磁帶 磁碟片 硬碟 光碟 RAM 輔助性記憶體 開檔 CPU

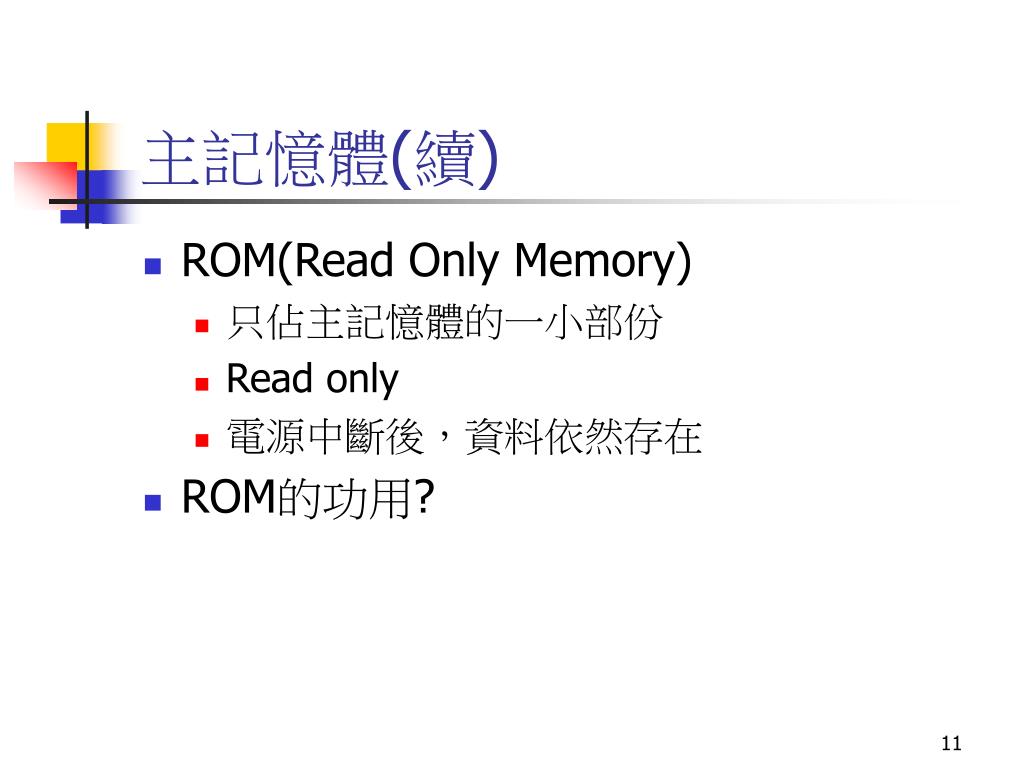

  11. 主記憶體(續) • ROM(Read Only Memory) • 只佔主記憶體的一小部份 • Read only • 電源中斷後，資料依然存在 • ROM的功用?

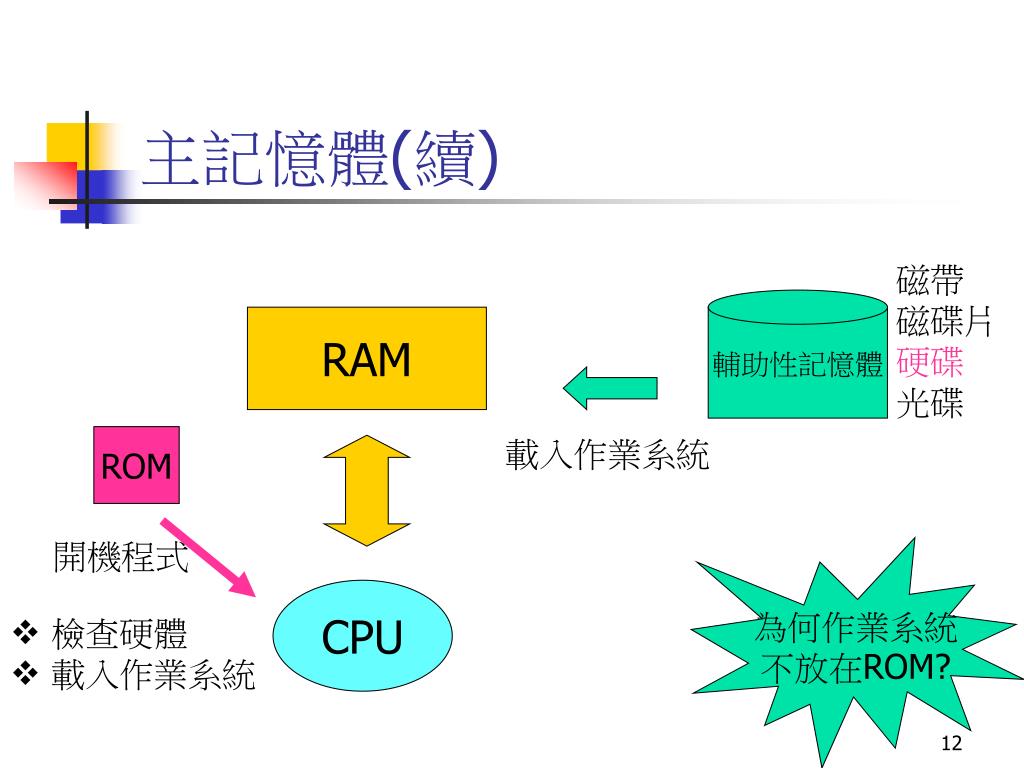

  12. 主記憶體(續) 磁帶 磁碟片 硬碟 光碟 RAM 輔助性記憶體 ROM 載入作業系統 開機程式 為何作業系統 不放在ROM? CPU • 檢查硬體 • 載入作業系統

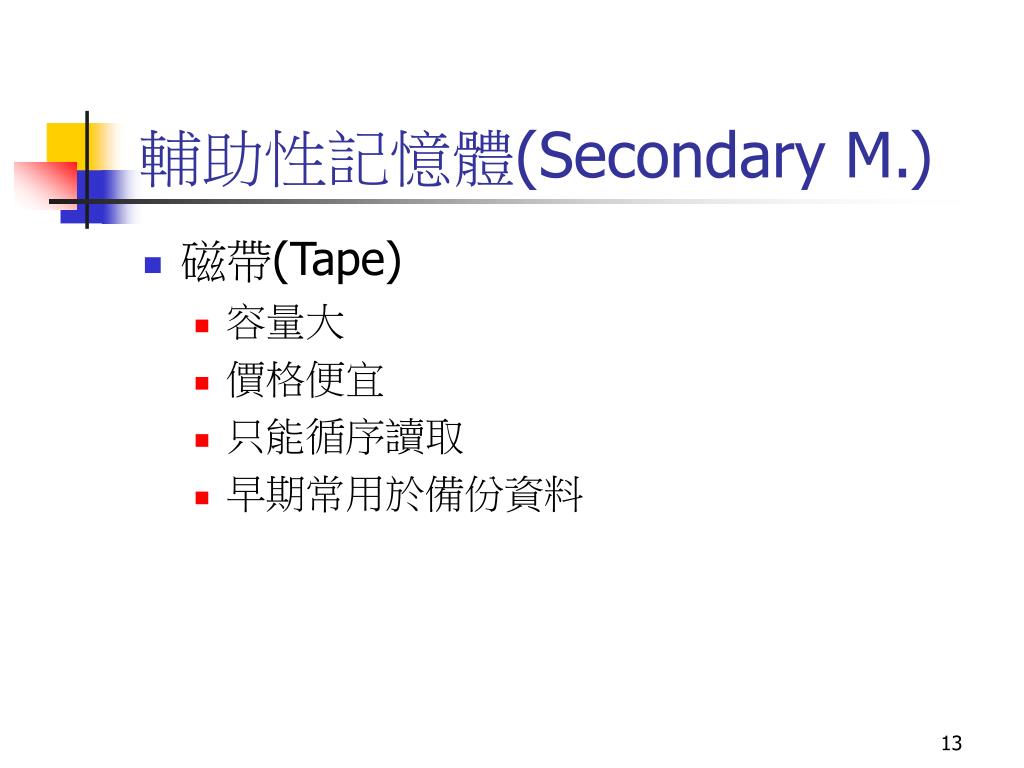

  13. 輔助性記憶體(Secondary M.) • 磁帶(Tape) • 容量大 • 價格便宜 • 只能循序讀取 • 早期常用於備份資料

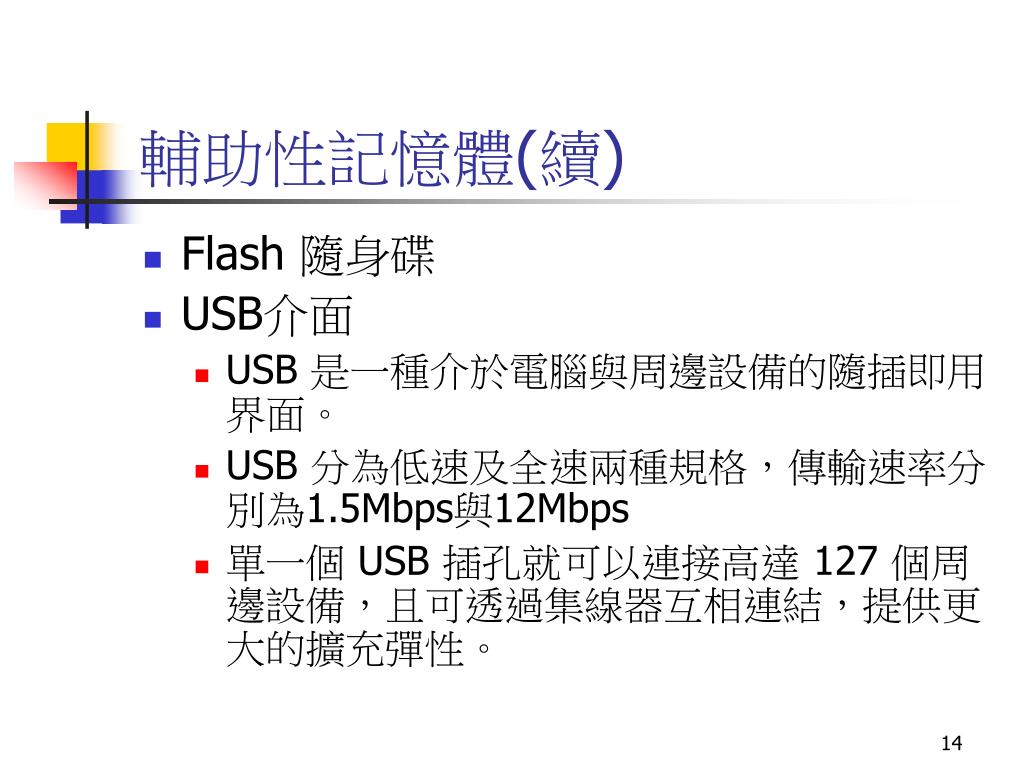

  14. 輔助性記憶體(續) • Flash 隨身碟 • USB介面 • USB 是一種介於電腦與周邊設備的隨插即用界面。 • USB 分為低速及全速兩種規格，傳輸速率分別為1.5Mbps與12Mbps • 單一個 USB 插孔就可以連接高達 127 個周邊設備，且可透過集線器互相連結，提供更大的擴充彈性。

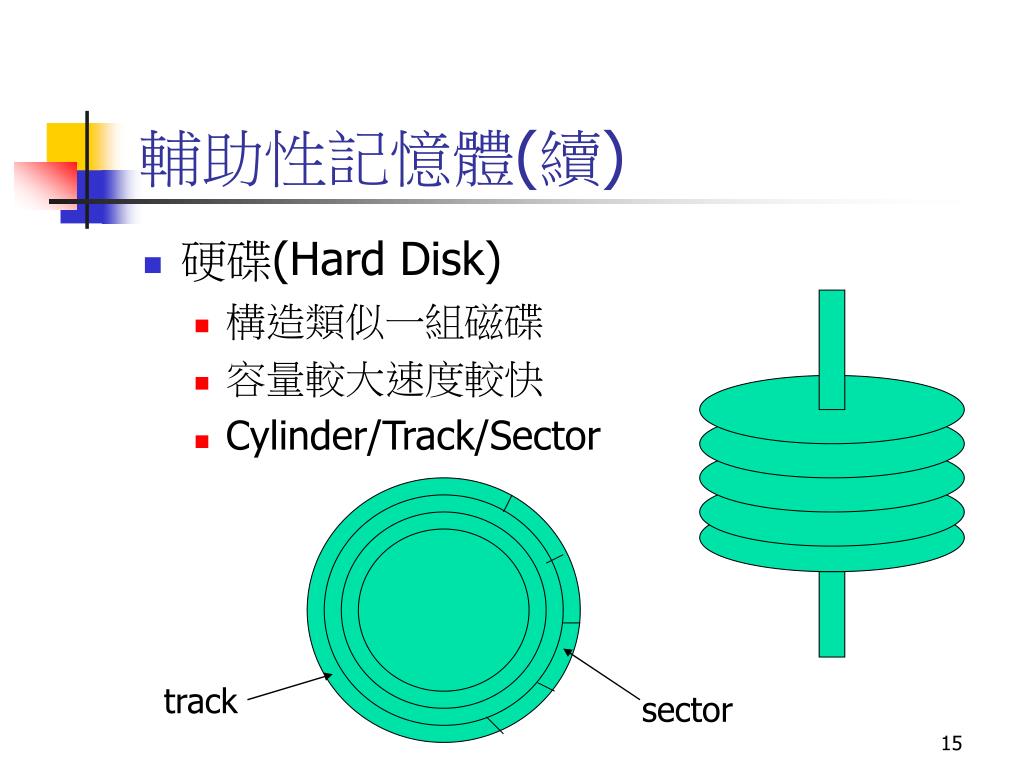

  15. 輔助性記憶體(續) • 硬碟(Hard Disk) • 構造類似一組磁碟 • 容量較大速度較快 • Cylinder/Track/Sector track sector

  16. 輔助性記憶體(續) • SATA與PATA這兩個縮寫的意義就只是序列與並列的兩種AT連接方式。

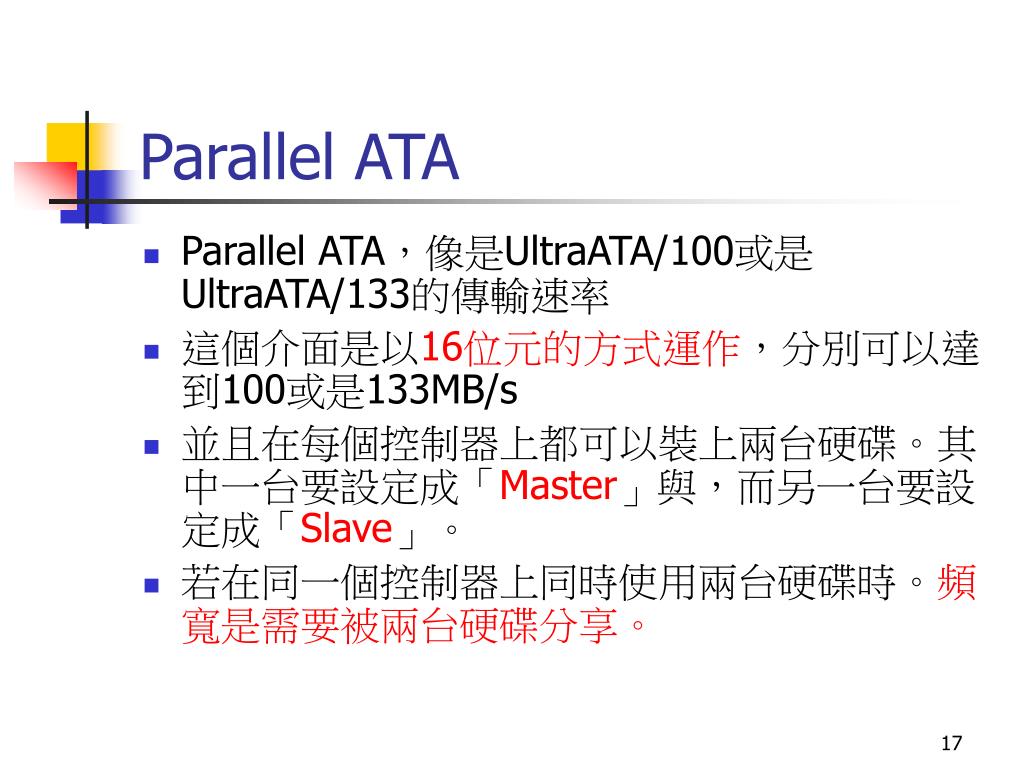

  17. Parallel ATA • Parallel ATA，像是UltraATA/100或是UltraATA/133的傳輸速率 • 這個介面是以16位元的方式運作，分別可以達到100或是133MB/s • 並且在每個控制器上都可以裝上兩台硬碟。其中一台要設定成「Master」與，而另一台要設定成「Slave」。 • 若在同一個控制器上同時使用兩台硬碟時。頻寬是需要被兩台硬碟分享。

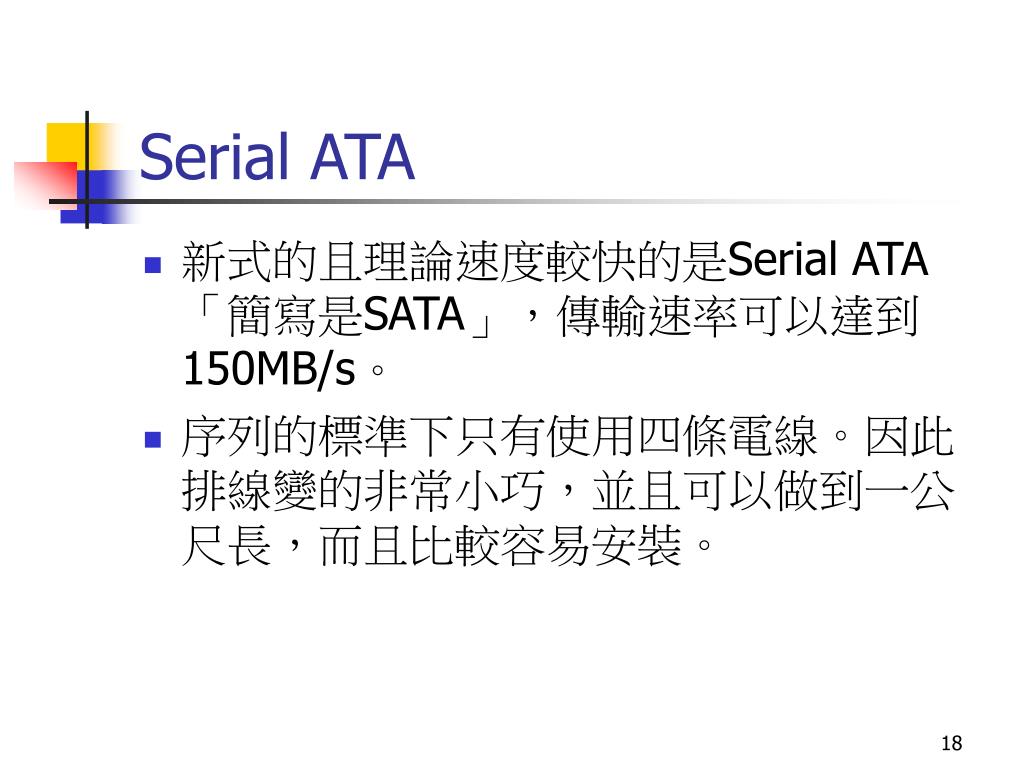

  18. Serial ATA • 新式的且理論速度較快的是Serial ATA「簡寫是SATA」，傳輸速率可以達到150MB/s。 • 序列的標準下只有使用四條電線。因此排線變的非常小巧，並且可以做到一公尺長，而且比較容易安裝。

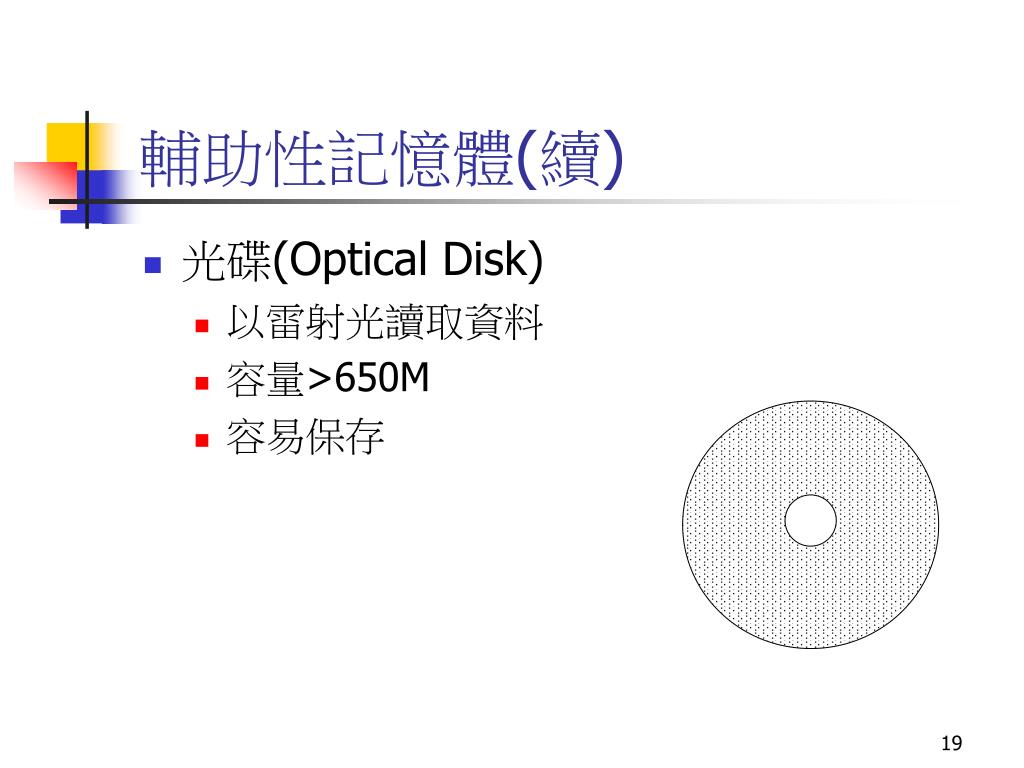

  19. 輔助性記憶體(續) • 光碟(Optical Disk) • 以雷射光讀取資料 • 容量>650M • 容易保存

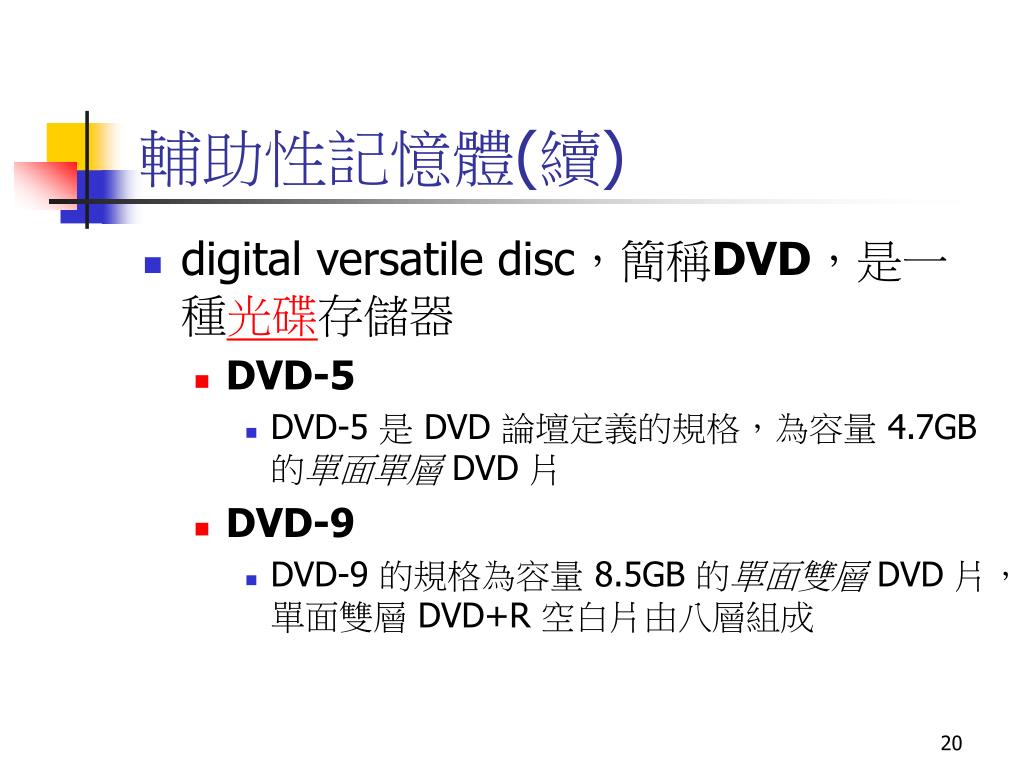

  20. 輔助性記憶體(續) • digital versatile disc，簡稱DVD，是一種光碟存儲器 • DVD-5 • DVD-5 是 DVD 論壇定義的規格，為容量 4.7GB 的單面單層DVD 片 • DVD-9 • DVD-9 的規格為容量 8.5GB 的單面雙層DVD 片，單面雙層 DVD+R 空白片由八層組成

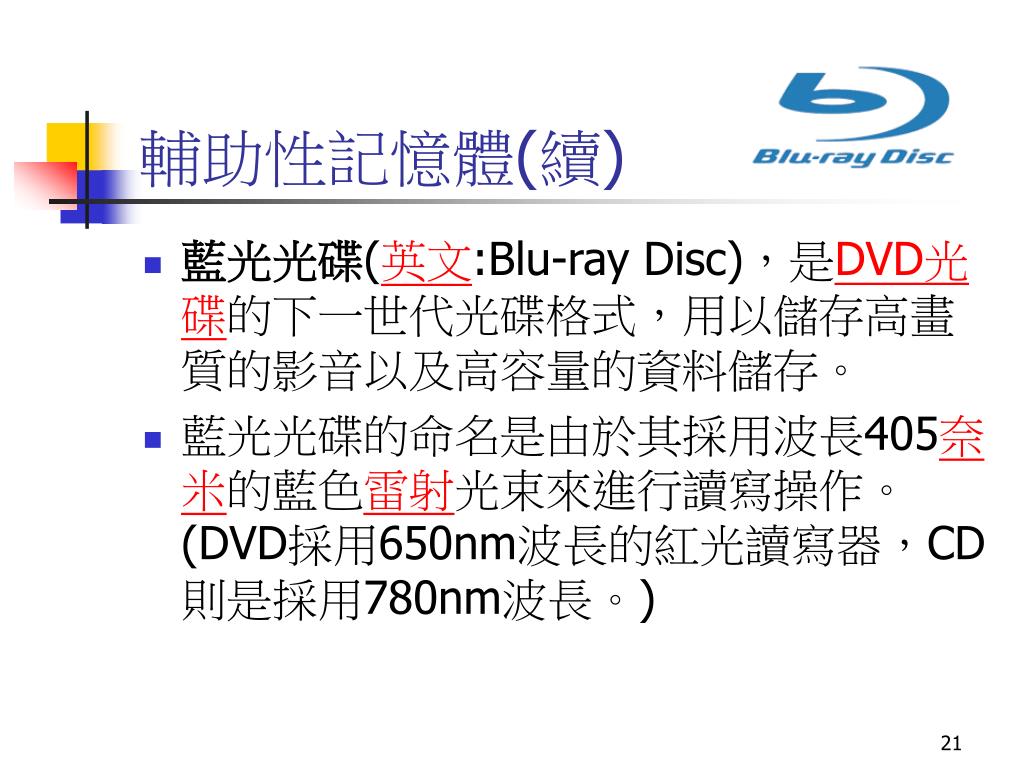

  21. 輔助性記憶體(續) • 藍光光碟(英文:Blu-ray Disc)，是DVD光碟的下一世代光碟格式，用以儲存高畫質的影音以及高容量的資料儲存。 • 藍光光碟的命名是由於其採用波長405奈米的藍色雷射光束來進行讀寫操作。(DVD採用650nm波長的紅光讀寫器，CD則是採用780nm波長。)

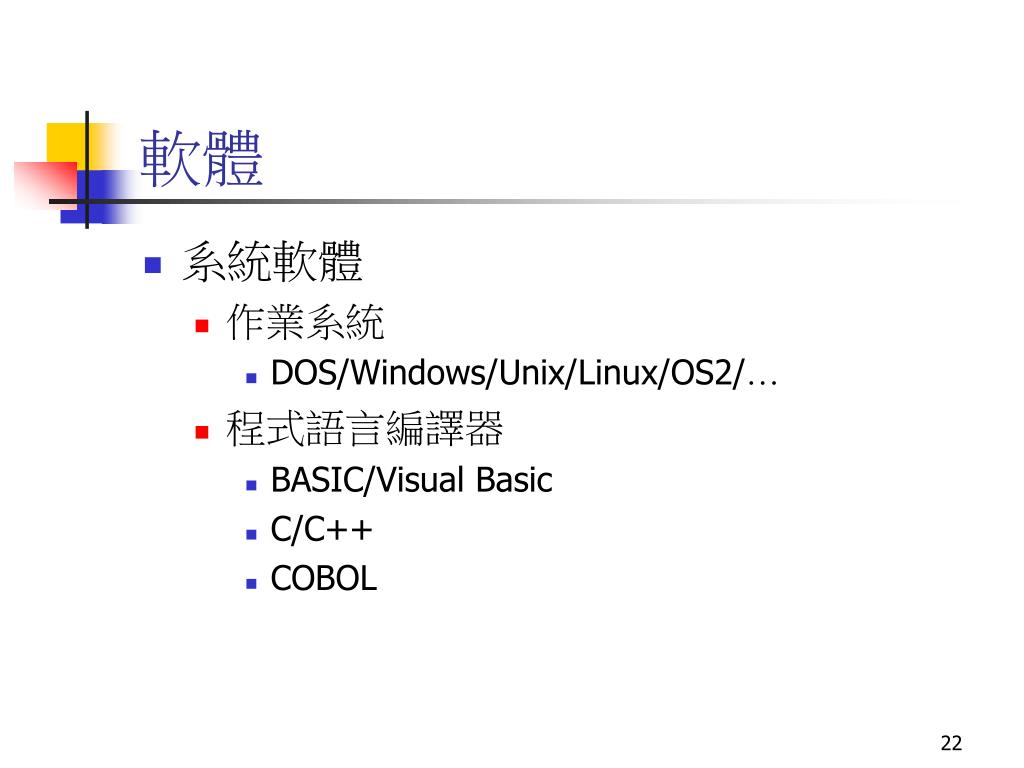

  22. 軟體 • 系統軟體 • 作業系統 • DOS/Windows/Unix/Linux/OS2/… • 程式語言編譯器 • BASIC/Visual Basic • C/C++ • COBOL

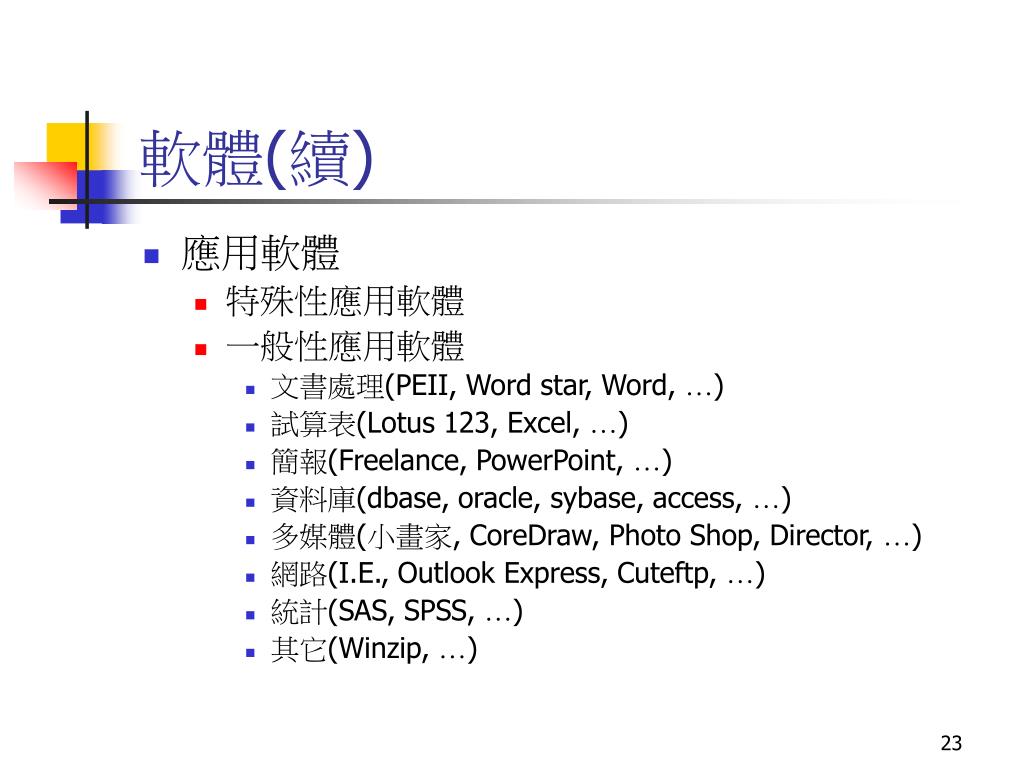

  23. 軟體(續) • 應用軟體 • 特殊性應用軟體 • 一般性應用軟體 • 文書處理(PEII, Word star, Word, …) • 試算表(Lotus 123, Excel, …) • 簡報(Freelance, PowerPoint, …) • 資料庫(dbase, oracle, sybase, access, …) • 多媒體(小畫家, CoreDraw, Photo Shop, Director, …) • 網路(I.E., Outlook Express, Cuteftp, …) • 統計(SAS, SPSS, …) • 其它(Winzip, …)
