  1. XXXXX XXXXX 乘法指令

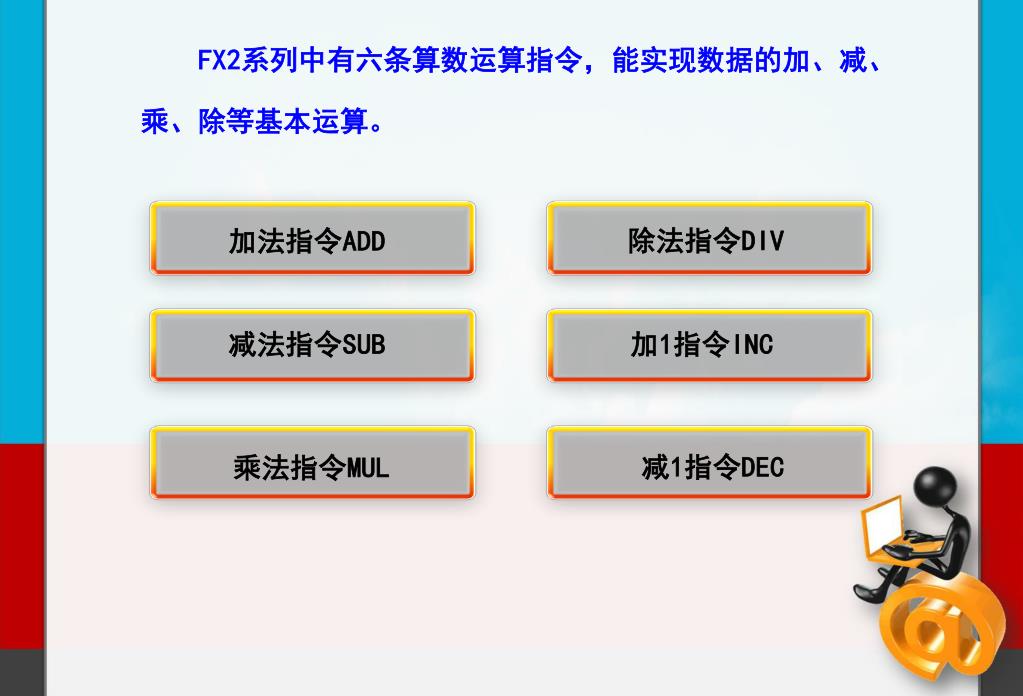

  2. 除法指令DIV 加法指令ADD 减法指令SUB 加1指令INC 减1指令DEC 乘法指令MUL FX2系列中有六条算数运算指令，能实现数据的加、减、乘、除等基本运算。

  3. 乘法指令MUL 功能 将指定两个源软元件中有符数，进行二进制有符数乘法，然后将相乘的积送入指定的目标元件中。

  4. （一）指令格式 [S1·]、[S2·]分别为作为被乘数和乘数的源软件组件。 [D·]为存放相乘积的目标组件的首地址。 1 其中 2 源操作数可取所有数据类型。 3 4 目标操作数可取KnY、KnM、KnS、T、C、D、V和Z。 1.指令编号及助记符： 乘法指令FNC22 MUL[S1·] [S2·] [D·]

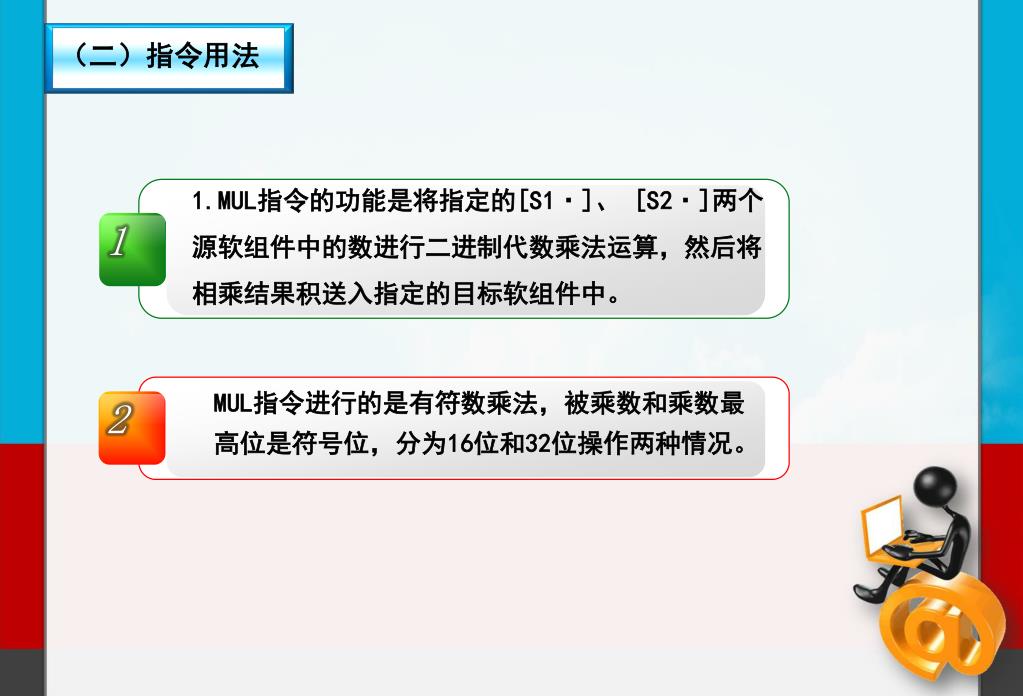

  5. （二）指令用法 1.MUL指令的功能是将指定的[S1·]、 [S2·]两个源软组件中的数进行二进制代数乘法运算，然后将相乘结果积送入指定的目标软组件中。 1 2 MUL指令进行的是有符数乘法，被乘数和乘数最高位是符号位，分为16位和32位操作两种情况。

  6. 例 3 如图7.44所示，乘法运算指令应用举例。 图7.44 乘法运算指令应用举例 MUL指令进行的是有符数乘法，被乘数和乘数最高位是符号位，分为16位和32位操作两种情况： 两源的乘积以32bit形式送到指定目标，低16bit在指定目标元件，高16bit在下一个元件。16位运算如图7.45： 1.16bit运算

  7. 图7.45 16位乘法运算应用举例 MUL指令进行的是有符数乘法，被乘数和乘数最高位是符号位，分为16位和32位操作两种情况： 两源的乘积以32bit形式送到指定目标，低16bit在指定目标元件，高16bit在下一个元件。16位运算如图7.45： 1.16bit运算

  8. 当为32位运算，执行条件X0由OFF→ON时， [D1，D0]*[D3，D2] →[D7，D6，D5，D4]。源操作数是32位，目标操作数是64位。当[D1，D0]=238，[D3，D2]=89时，[D7，D6，D5，D4]=4982，最高位为符号位，0为正，1为负。 1 2 在32位运算中，如用bit元件作目标，则乘积只能得到低32bit。高32bit丢失。在这种情况下应先将数据移入字元件再进行运算。若D0=8，D2=9则（D5，D4）=72 ；最高bit是符号bit（0为正，1为负）。 2.32 bit运算 图7.46 32位乘法运算应用举例

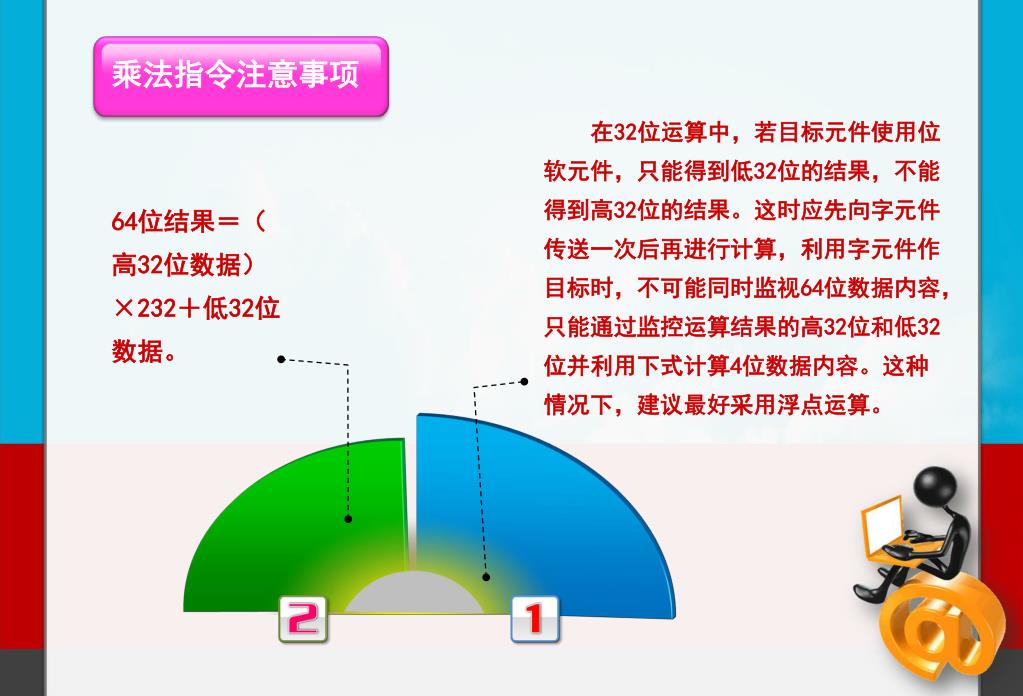

  9. 乘法指令注意事项 在32位运算中，若目标元件使用位软元件，只能得到低32位的结果，不能得到高32位的结果。这时应先向字元件传送一次后再进行计算，利用字元件作目标时，不可能同时监视64位数据内容，只能通过监控运算结果的高32位和低32位并利用下式计算4位数据内容。这种情况下，建议最好采用浮点运算。 64位结果＝（高32位数据）×232＋低32位数据。
