Presentation Transcript

  1. XXXXX XXXXX

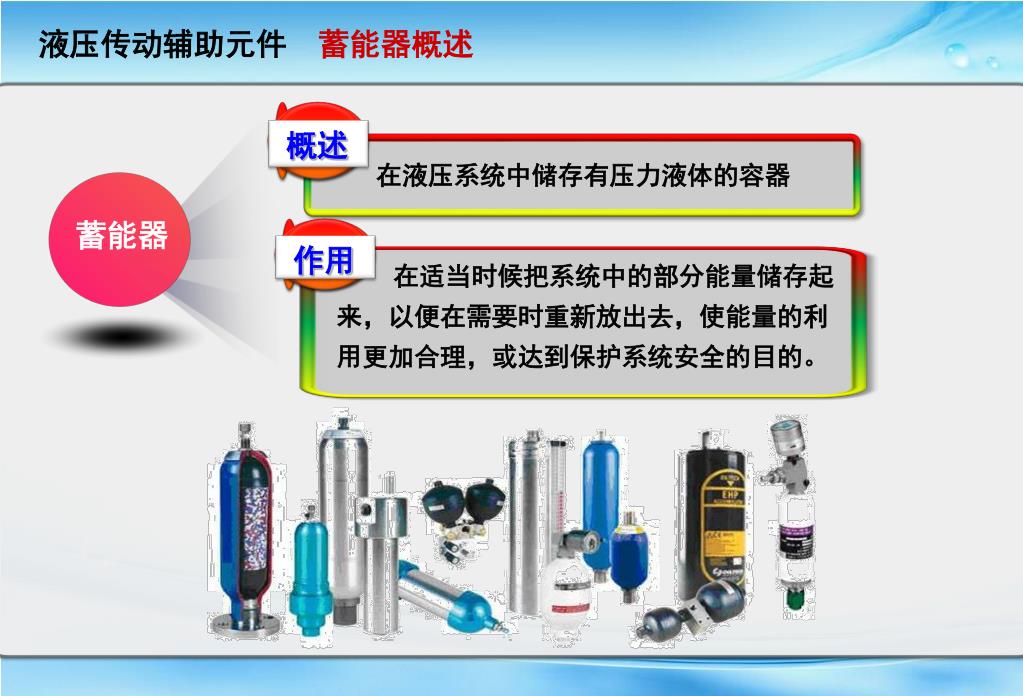

  2. 在液压系统中储存有压力液体的容器 概述 蓄能器 在适当时候把系统中的部分能量储存起来，以便在需要时重新放出去，使能量的利用更加合理，或达到保护系统安全的目的。 作用 液压传动辅助元件蓄能器概述

  3. 弹簧式 蓄能器按产生液体压力的方式分为 重锤式 活塞式 使用最广的 最为常用的 充气式 气囊式 低压皮囊式 高压皮囊式 活塞式 隔膜式 液压传动辅助元件蓄能器种类

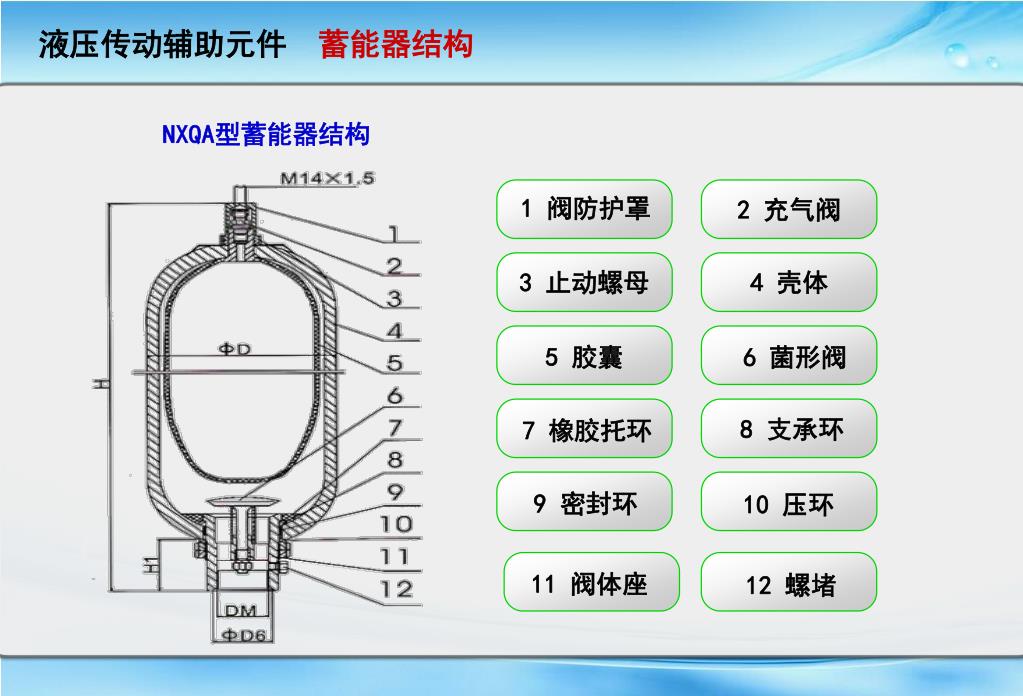

  4. 1 阀防护罩 2 充气阀 4 壳体 3 止动螺母 6 菌形阀 5 胶囊 8 支承环 7 橡胶托环 10 压环 9 密封环 12 螺堵 11 阀体座 液压传动辅助元件蓄能器结构 NXQA型蓄能器结构

  5. 1、作辅助动力源 2、保压和补充泄漏 3、吸收压力脉动 液压传动辅助元件蓄能器应用

  6. 蓄能器应将油口向下垂直安装，装在管路上的蓄能器必须用支架固定。蓄能器应将油口向下垂直安装，装在管路上的蓄能器必须用支架固定。 蓄能器与泵之间应设置单向阀，以防止压力油向泵倒流。蓄能器与系统之间应设截止阀，供充气、调整和检修时使用。 冲入氮气 释放 使用前状态 蓄压 充气后状态 液压传动辅助元件蓄能器的安装与使用

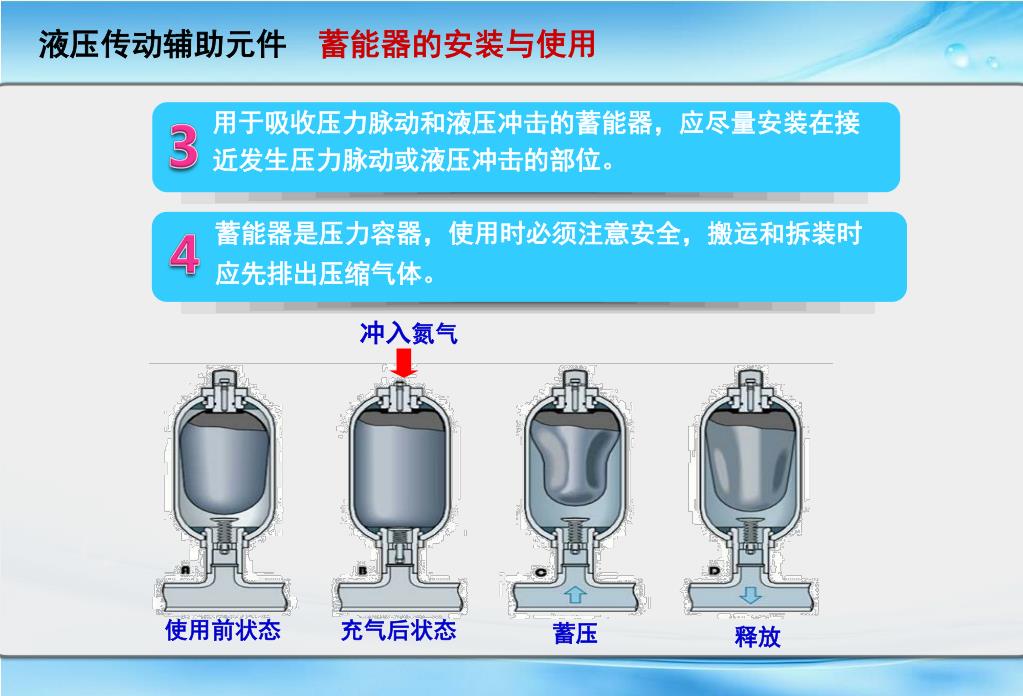

  7. 用于吸收压力脉动和液压冲击的蓄能器，应尽量安装在接近发生压力脉动或液压冲击的部位。用于吸收压力脉动和液压冲击的蓄能器，应尽量安装在接近发生压力脉动或液压冲击的部位。 蓄能器是压力容器，使用时必须注意安全，搬运和拆装时应先排出压缩气体。 冲入氮气 使用前状态 充气后状态 蓄压 释放 液压传动辅助元件蓄能器的安装与使用

  8. XXXXX XXXXX
