  1. บทที่ 3-4 การเขียนผังงานแบบโครงสร้าง การวางแผนการแก้ปัญหา, การสร้างอัลกอริทึ่ม (Algorithm)

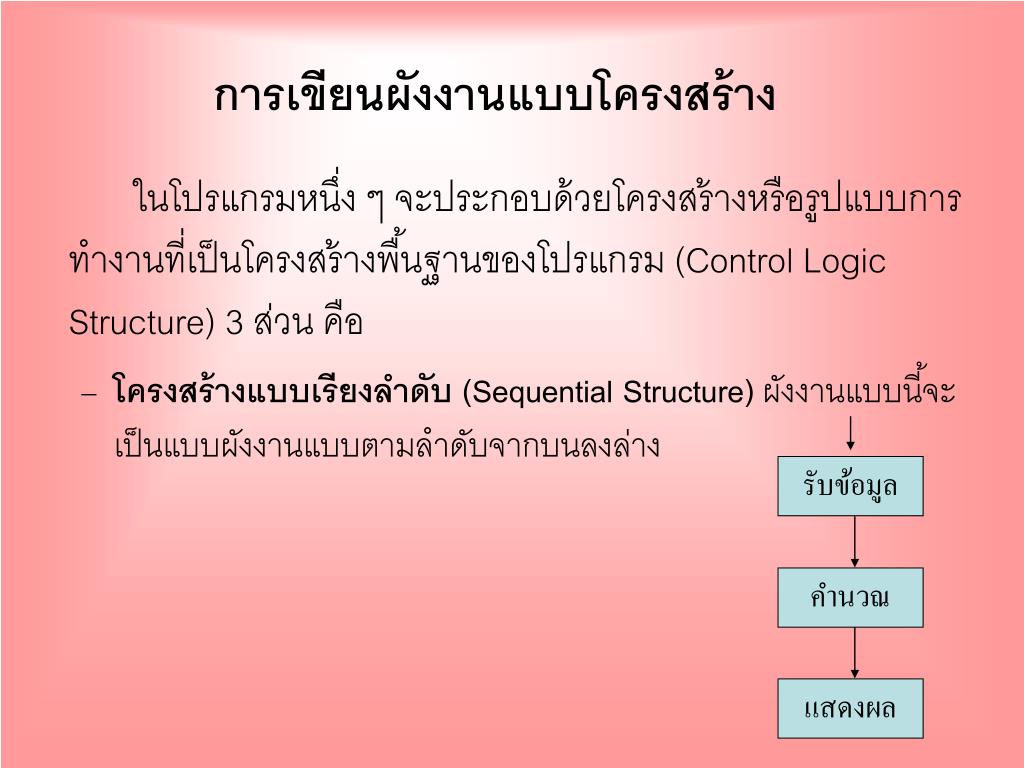

  2. การเขียนผังงานแบบโครงสร้างการเขียนผังงานแบบโครงสร้าง ในโปรแกรมหนึ่ง ๆ จะประกอบด้วยโครงสร้างหรือรูปแบบการทำงานที่เป็นโครงสร้างพื้นฐานของโปรแกรม (Control Logic Structure) 3 ส่วน คือ • โครงสร้างแบบเรียงลำดับ (Sequential Structure)ผังงานแบบนี้จะเป็นแบบผังงานแบบตามลำดับจากบนลงล่าง รับข้อมูล คำนวณ แสดงผล

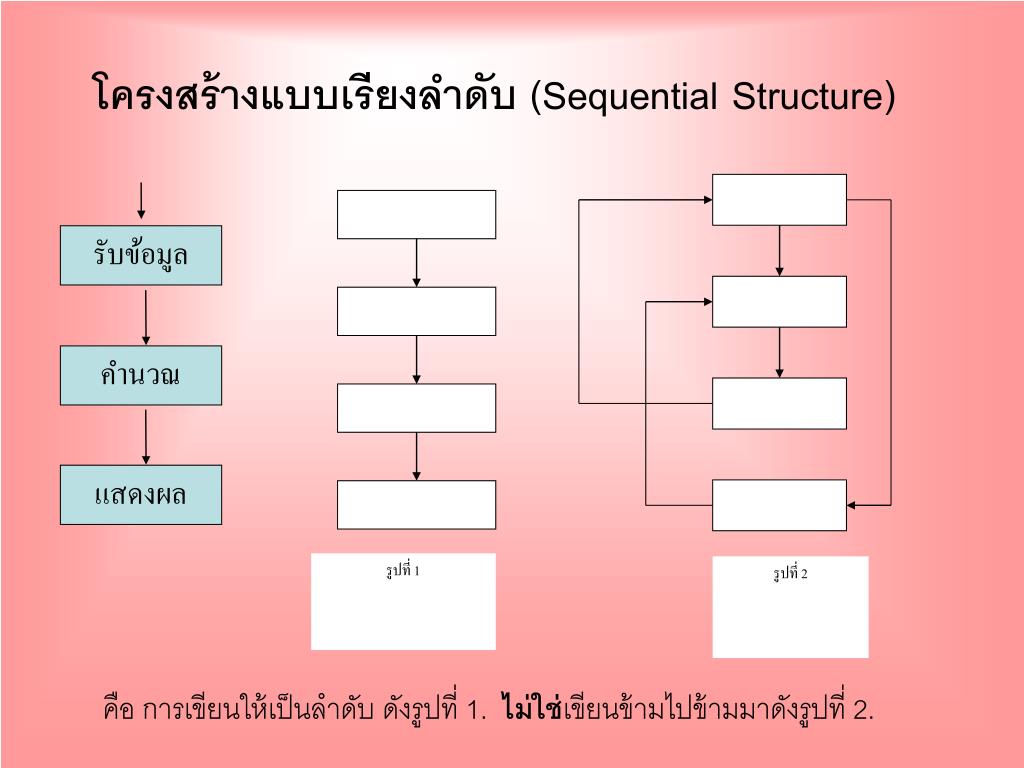

  3. รับข้อมูล คำนวณ แสดงผล รูปที่ 1 รูปที่ 2 โครงสร้างแบบเรียงลำดับ (Sequential Structure) คือ การเขียนให้เป็นลำดับ ดังรูปที่ 1.ไม่ใช่เขียนข้ามไปข้ามมาดังรูปที่ 2.

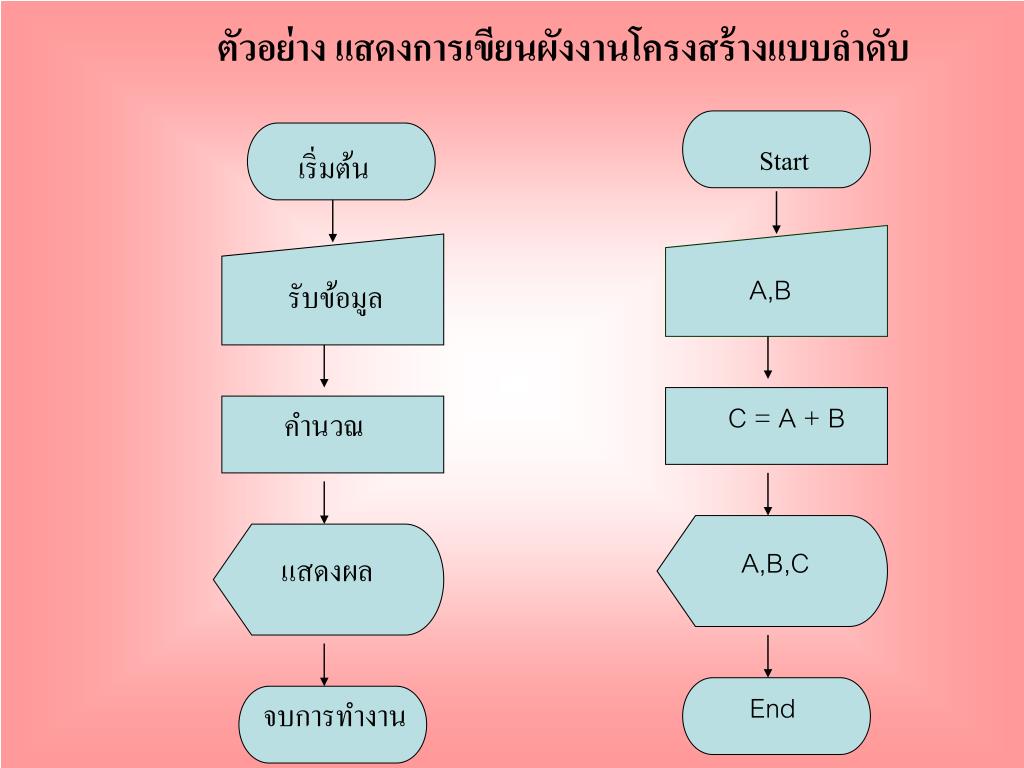

  4. ตัวอย่าง แสดงการเขียนผังงานโครงสร้างแบบลำดับ Start เริ่มต้น A,B รับข้อมูล C = A + B คำนวณ A,B,C แสดงผล End จบการทำงาน

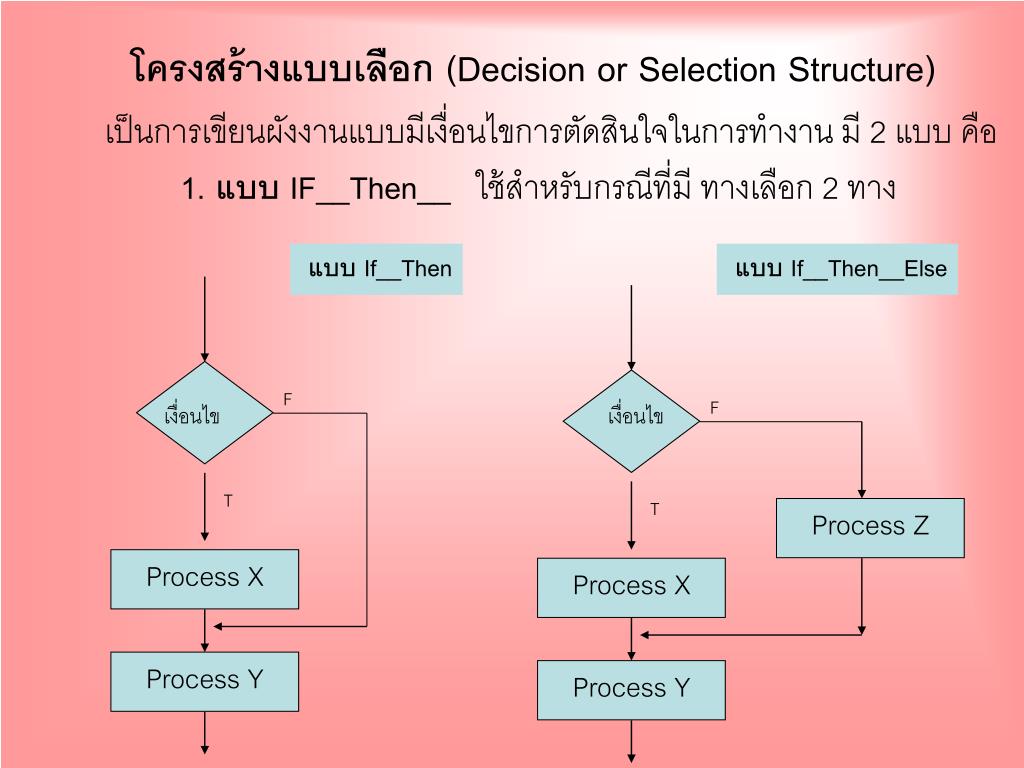

  5. โครงสร้างแบบเลือก (Decision or Selection Structure)เป็นการเขียนผังงานแบบมีเงื่อนไขการตัดสินใจในการทำงาน มี 2 แบบ คือ1. แบบ IF__Then__ใช้สำหรับกรณีที่มี ทางเลือก 2 ทาง แบบ If__Then แบบ If__Then__Else F F เงื่อนไข เงื่อนไข T T Process Z Process X Process X Process Y Process Y

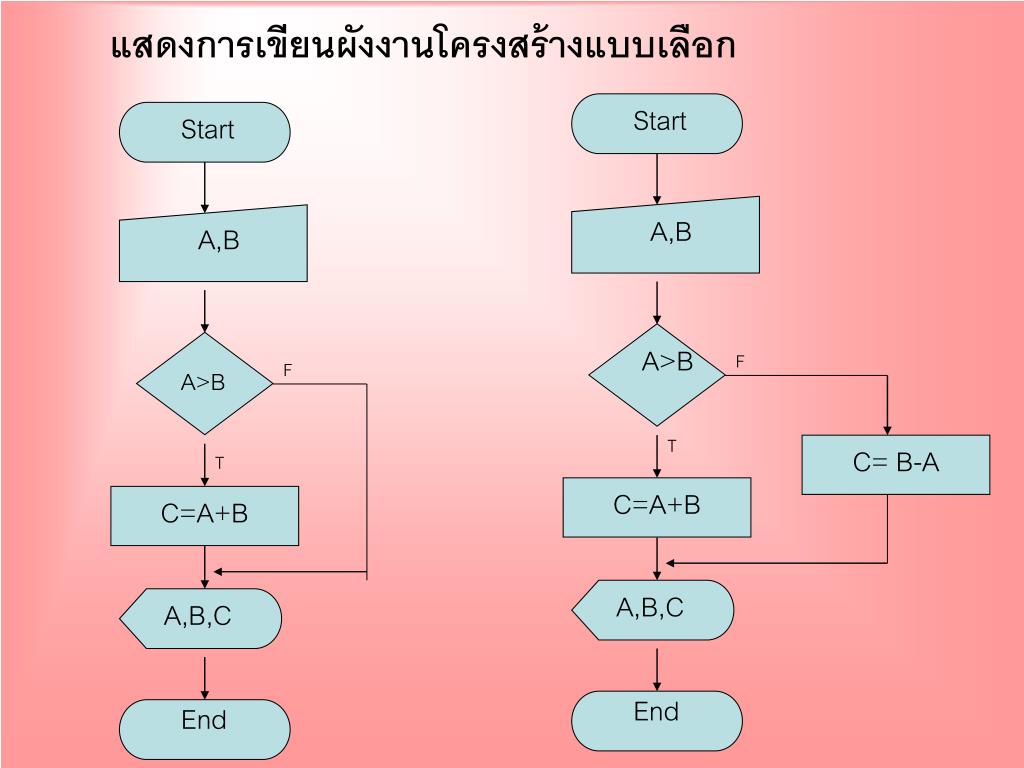

  6. แสดงการเขียนผังงานโครงสร้างแบบเลือกแสดงการเขียนผังงานโครงสร้างแบบเลือก Start Start A,B A,B A>B F F A>B T C= B-A T C=A+B C=A+B A,B,C A,B,C End End

  7. 2. แบบ Case ใช้กรณีที่มีทางเลือกมากกว่า 2 ทางเลือกขึ้นไป เงื่อนไข 1 2 3 Process 1 Process 2 Process 3

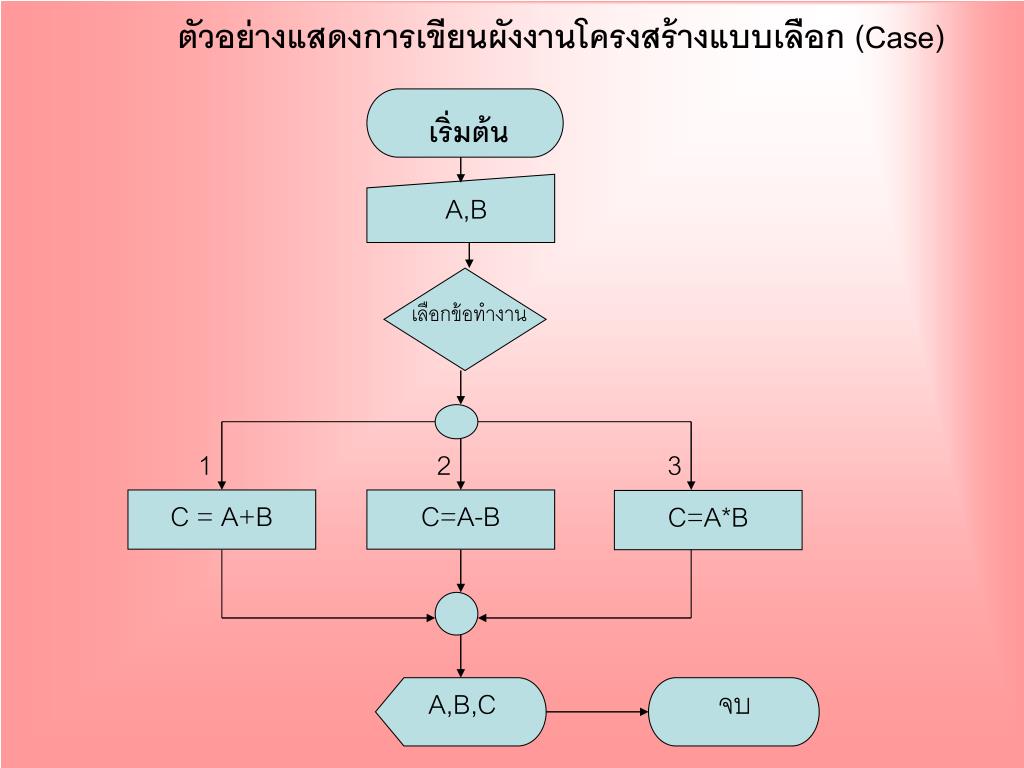

  8. ตัวอย่างแสดงการเขียนผังงานโครงสร้างแบบเลือก (Case) เริ่มต้น A,B เลือกข้อทำงาน 1 2 3 C = A+B C=A-B C=A*B A,B,C จบ

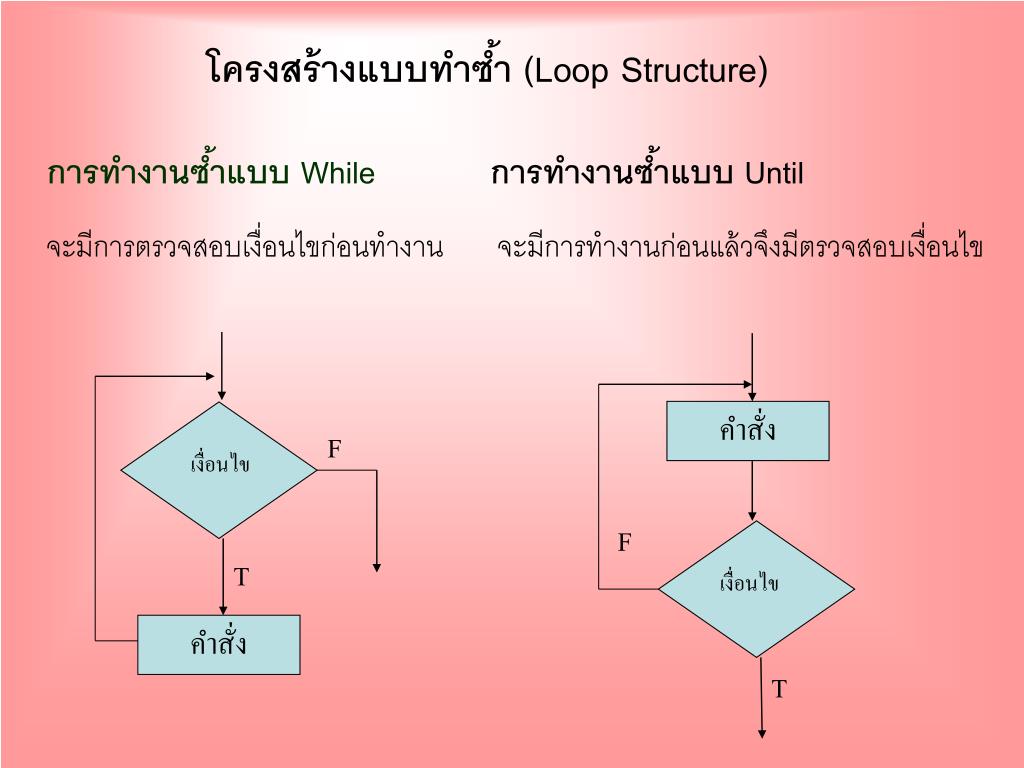

  9. โครงสร้างแบบทำซ้ำ (Loop Structure) การทำงานซ้ำแบบ While จะมีการตรวจสอบเงื่อนไขก่อนทำงาน การทำงานซ้ำแบบ Until จะมีการทำงานก่อนแล้วจึงมีตรวจสอบเงื่อนไข คำสั่ง F เงื่อนไข F T เงื่อนไข คำสั่ง T

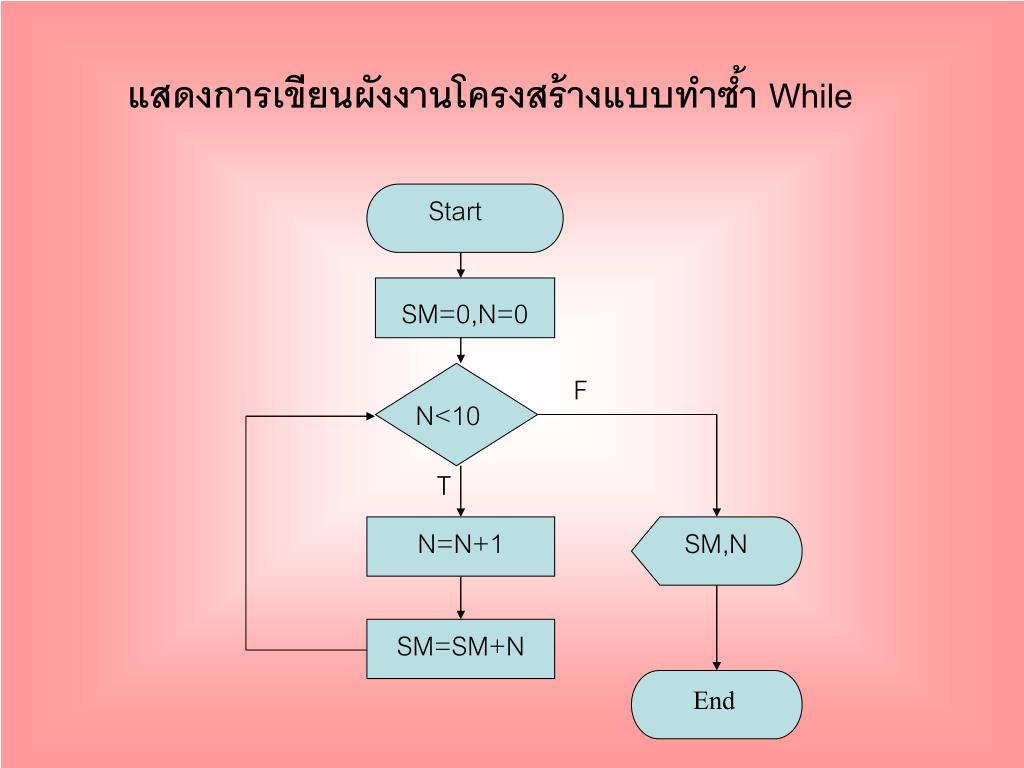

  10. แสดงการเขียนผังงานโครงสร้างแบบทำซ้ำ While Start SM=0, N=0 SM=0,N=0 F N<10 T N=N+1 SM,N SM=SM+N End

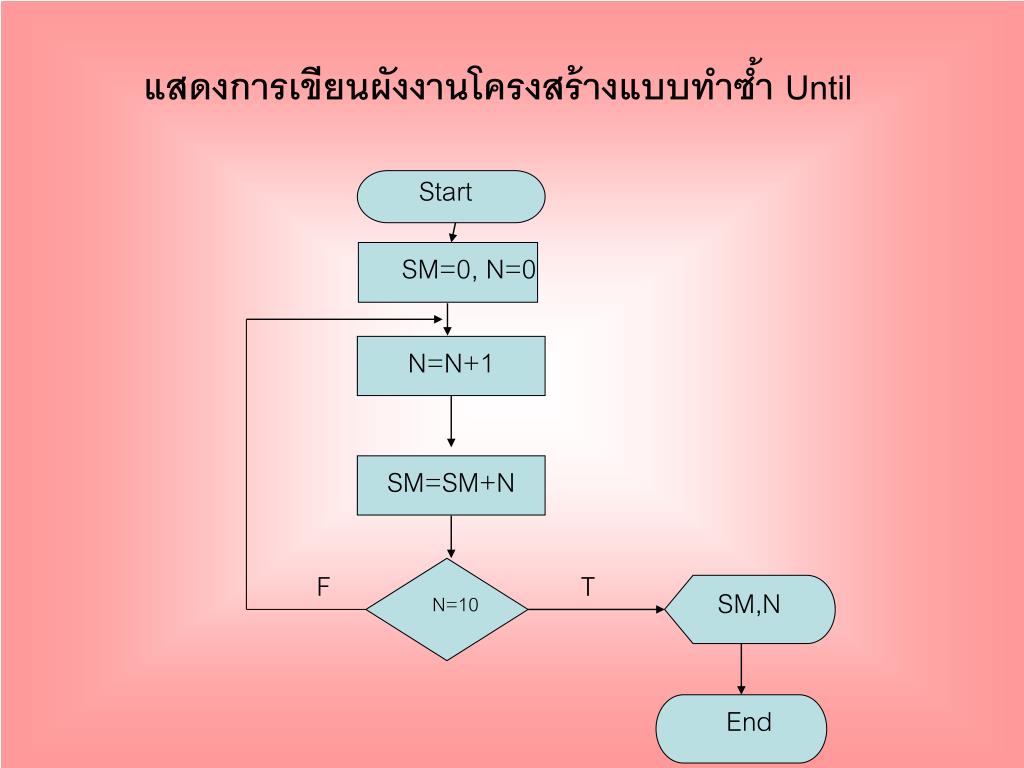

  11. แสดงการเขียนผังงานโครงสร้างแบบทำซ้ำ Until Start SM=0, N=0 N=N+1 SM=SM+N F T SM,N N=10 End
