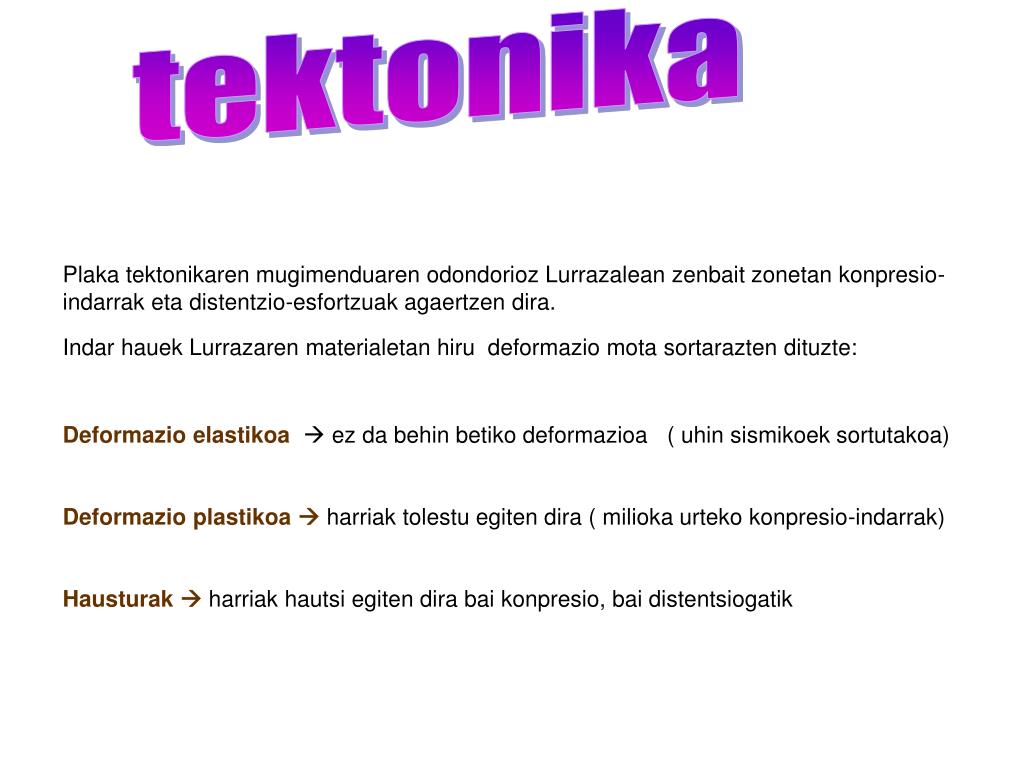

  1. tektonika Plaka tektonikaren mugimenduaren odondorioz Lurrazalean zenbait zonetan konpresio-indarrak eta distentzio-esfortzuak agaertzen dira. Indar hauek Lurrazaren materialetan hiru deformazio mota sortarazten dituzte: Deformazio elastikoa ez da behin betiko deformazioa ( uhin sismikoek sortutakoa) Deformazio plastikoa  harriak tolestu egiten dira ( milioka urteko konpresio-indarrak) Hausturak  harriak hautsi egiten dirabai konpresio, bai distentsiogatik

  2. deformazioak

  3. Tolestura baten zatiak

  4. Tolestura baten zatiak txarnela plano axiala Sierra de Cazorla (JAÉN) Eskuineko alpea Ezkerreko alpea tolestura mota: antiklinala,okertua eta asimetrikoa.

  5. Badaude 2 parametro garrantzitsuak tolestura bat definitzerakoan : norabidea eta buzamendua.

  6. BUZAMENDUA Alpeetako estratoak gainazal horizontalarekin eratzen duen angelua buzamendua deitzen da. Buzamendua klinometro batekin neurtzen da

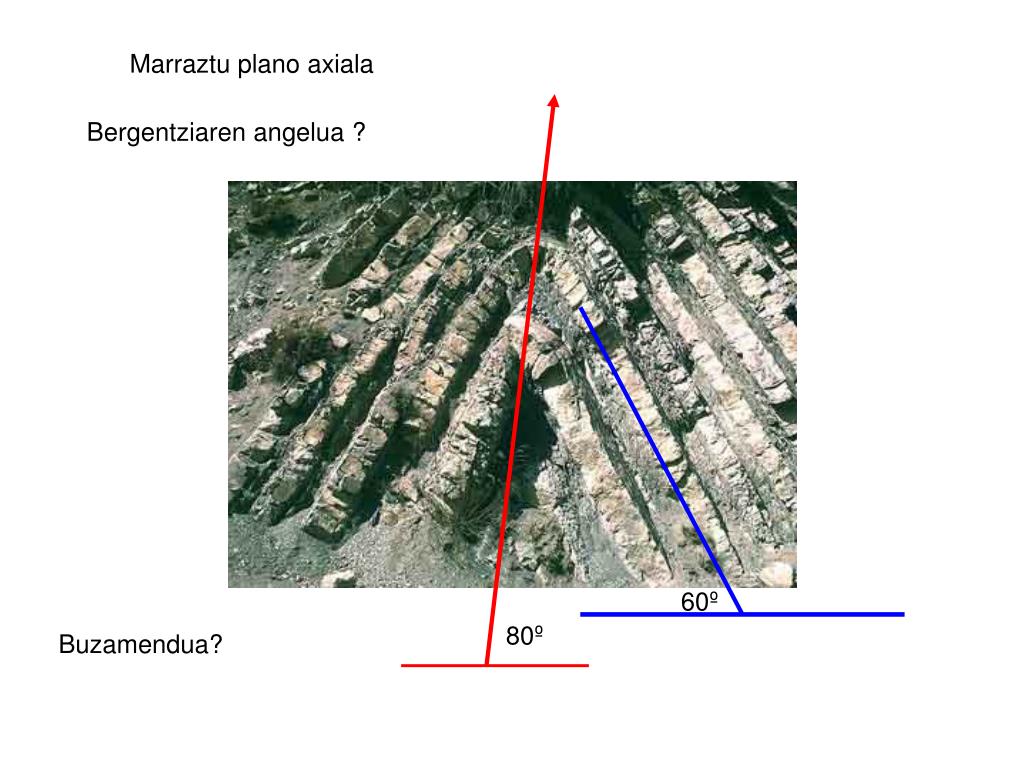

  7. Marraztu plano axiala Bergentziaren angelua ? 60º 80º Buzamendua?

  8. Tolesturak: ariketak A. non kokatzen da tolestura honen plano axiala? Ongi! Hori izango litzateke gutxi gorabehera kokapena B. ¿zein da ezkerreko alpeko estratuen buzamendua? Bai! 30º gutxigorabehera Eta eskuineko alpeko buzamendua? 40º gutxigorabehera C. Tolestura honetan planoa eta alpeak ikusita zein tolestura mota da? antiklinala

  9. Norabidea Hau da Ipar magnetikoa Hau da estratoaren intersekzioa gainazal horizontalarekin. Estratoen intersekzio lerroa gainazal horizontalarekin eta ipar magnetikoa eratzen duten angelua Norabidea da estratoak

  10. HAUSTURAK

  11. diaklasak

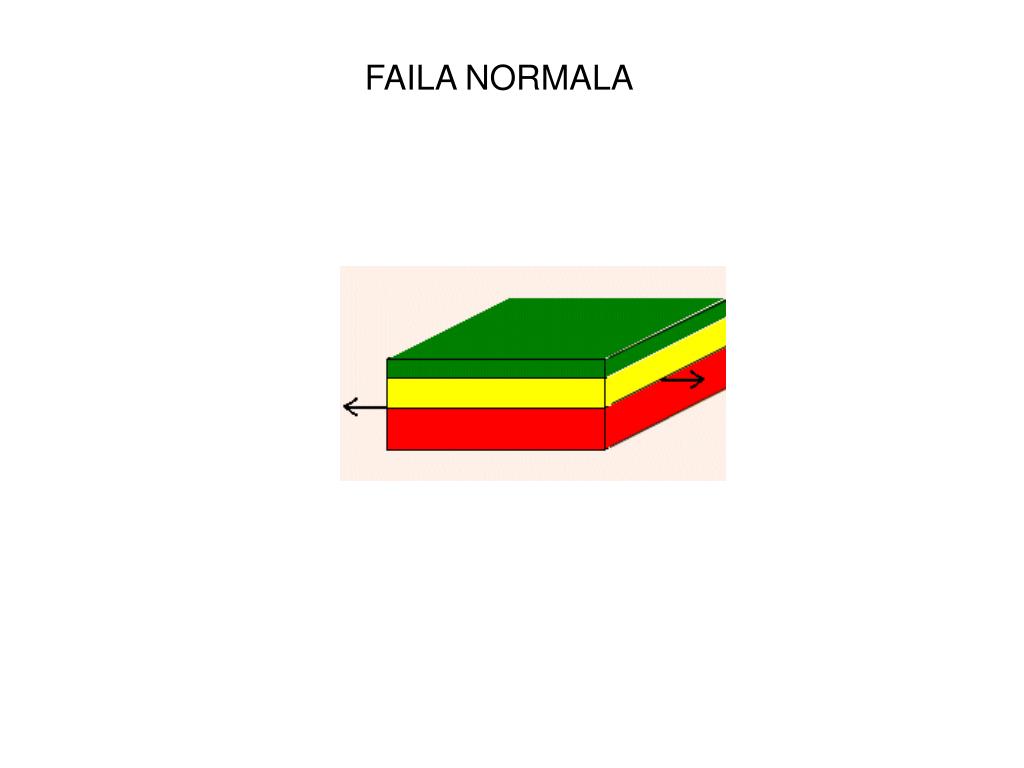

  12. FAILA NORMALA

  13. ALDERANTZIZKO FAILA

  14. FAILA : OSAGIAK FAILAREN PLANOA failaren jauzia Bloke altxatua Bloke hondoratua Faila normala. Estratoak materialen zurruntasunagatik apurturik daude.

  15. FAILAK: ariketak A. Non marraztuko zenuke failaren planoa? Hau marka hau! B. Zein okerdura edo buzamendua dauka? 60º gutxigorabehera C.Zein faila mota da? Noski baietz! Faila normala da.
