MN&FA encapsulation/ decapsulation

1. MN&FA encapsulation/ decapsulation

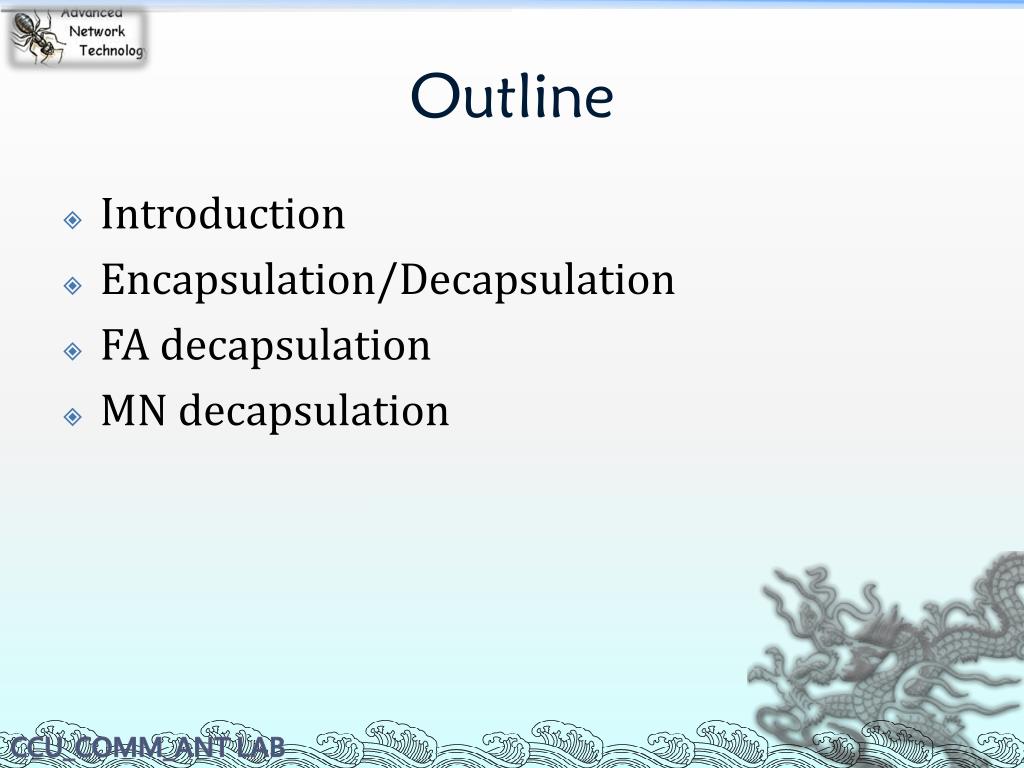

2. Outline • Introduction • Encapsulation/Decapsulation • FA decapsulation • MN decapsulation

3. Introduction • 在MIPv4機制中，當CN傳送packet到MN所在的home network時，若MN當時在home network底下，HA會直接將packet forward給MN • 當MN在Foreign network底下時，會發出BU通知HA目前新的位置，並且讓HA負責代為轉送封包

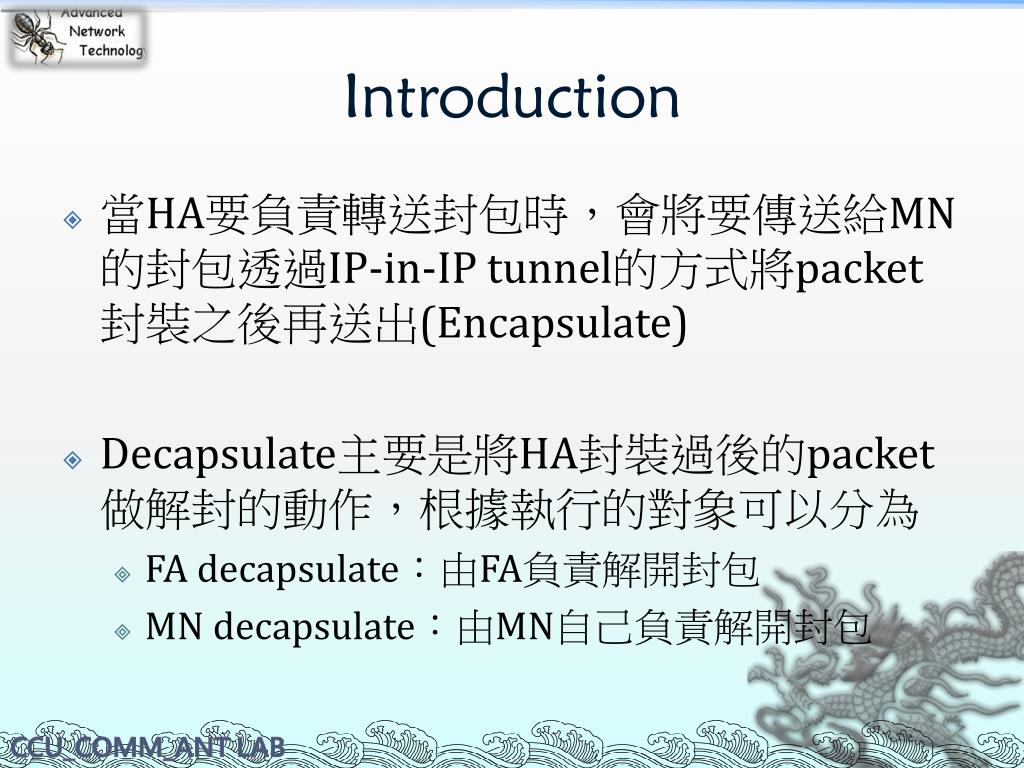

4. Introduction • 當HA要負責轉送封包時，會將要傳送給MN的封包透過IP-in-IP tunnel的方式將packet封裝之後再送出(Encapsulate) • Decapsulate主要是將HA封裝過後的packet做解封的動作，根據執行的對象可以分為 • FA decapsulate：由FA負責解開封包 • MN decapsulate：由MN自己負責解開封包

5. HA encapsulation • HA要負責轉送封包給MN的時候必須做一件事情始封包可以正確無誤的傳送到MN • 透過IP-in-IP tunnel的方式將封包封裝 • 我們定義此動作為 Encapsulation

6. FA decapsulation • 負責解開tunnel封包的如果是FA，則HA會將Encapsulate之後的packet forward給FA • FA收到packet之後，會將外層tunnel所使用的IP拿掉，作decapsulate的動作，並且根據實際封包裡的IP位置，將此packet傳送給位於Foreign network底下的MN

7. MN decapsulation • 負責解開tunnel封包的如果是MN，則HA會將封裝後的封包直接傳送給MN • MN收到封包之後，一樣會將外層tunnel所使用的IP去掉，作decapsulate動作，並且查看實際封包裡的IP位置，是否和當初註冊的HoA位置相同

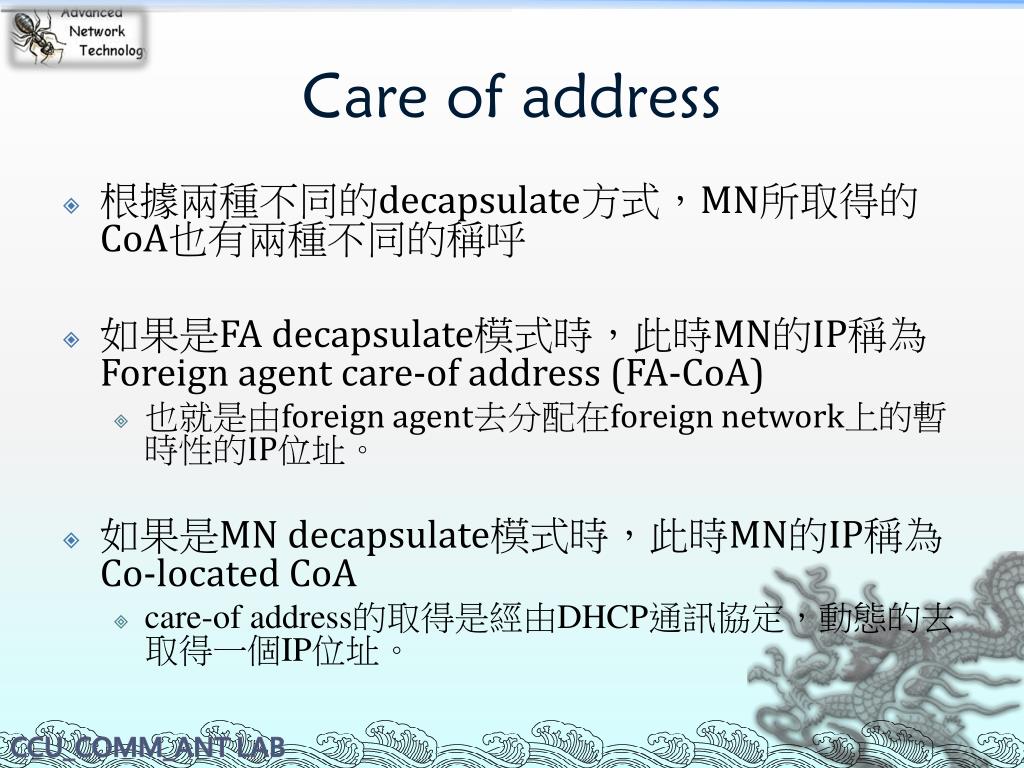

8. Care of address • 根據兩種不同的decapsulate方式，MN所取得的CoA也有兩種不同的稱呼 • 如果是FA decapsulate模式時，此時MN的IP稱為Foreign agent care-of address(FA-CoA) • 也就是由foreign agent去分配在foreign network上的暫時性的IP位址。 • 如果是MN decapsulate模式時，此時MN的IP稱為Co-located CoA • care-of address的取得是經由DHCP通訊協定，動態的去取得一個IP位址。

9. 基於MIP機制下傳送封包的流程

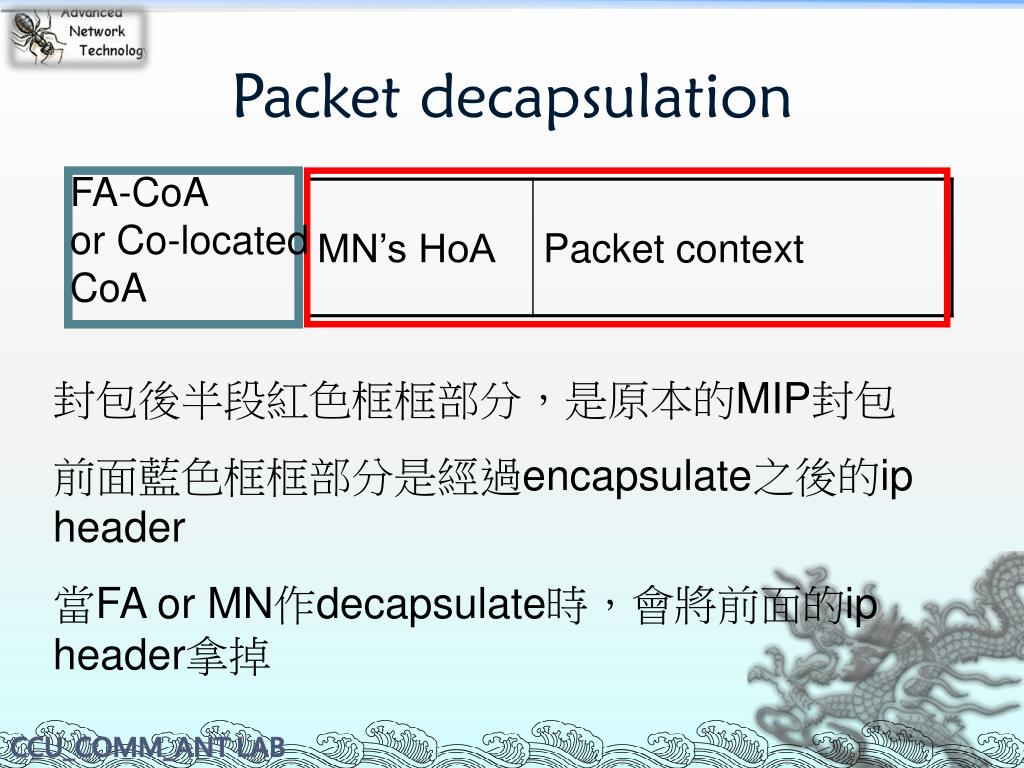

10. Packet decapsulation FA-CoAor Co-located CoA 封包後半段紅色框框部分，是原本的MIP封包 前面藍色框框部分是經過encapsulate之後的ip header 當FA or MN作decapsulate時，會將前面的ip header拿掉

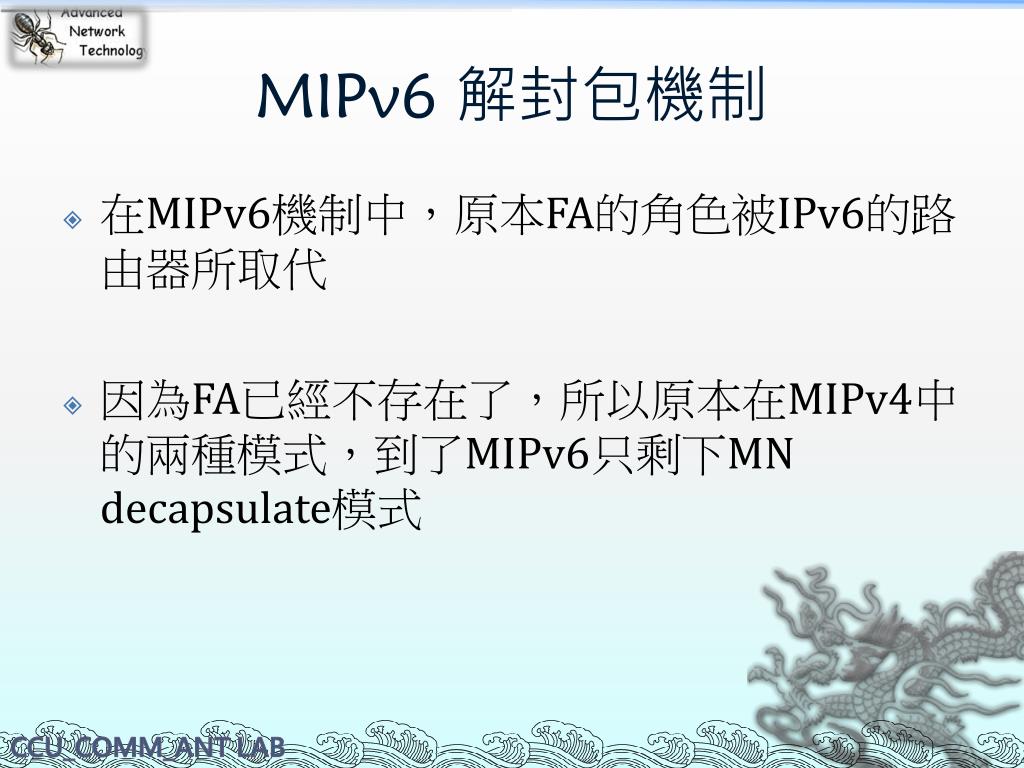

11. MIPv6 解封包機制 • 在MIPv6機制中，原本FA的角色被IPv6的路由器所取代 • 因為FA已經不存在了，所以原本在MIPv4中的兩種模式，到了MIPv6只剩下MN decapsulate模式

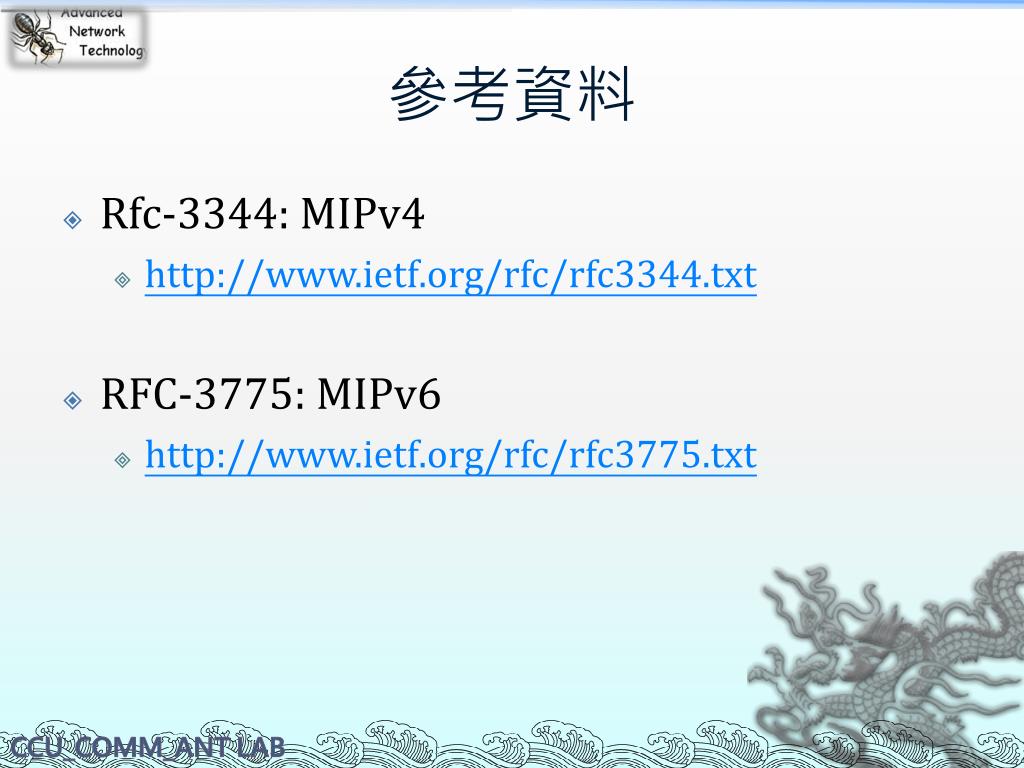

12. 參考資料 • Rfc-3344: MIPv4 • http://www.ietf.org/rfc/rfc3344.txt • RFC-3775: MIPv6 • http://www.ietf.org/rfc/rfc3775.txt
