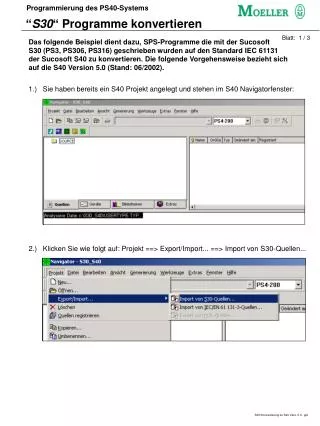

  1. Programmierung des PS40-Systems “S30“ Programme konvertieren Blatt: 1 / 3 Das folgende Beispiel dient dazu, SPS-Programme die mit der Sucosoft S30 (PS3, PS306, PS316) geschrieben wurden auf den Standard IEC 61131 der Sucosoft S40 zu konvertieren. Die folgende Vorgehensweise bezieht sich auf die S40 Version 5.0 (Stand: 06/2002). 1.) Sie haben bereits ein S40 Projekt angelegt und stehen im S40 Navigatorfenster: 2.) Klicken Sie wie folgt auf: Projekt ==> Export/Import... ==> Import von S30-Quellen...

  2. Programmierung des PS40-Systems “S30“ Programme konvertieren Blatt: 2 / 3 3.) Es erscheint folgendes Fenster. Hier wählen Sie den Datenträger an, auf dem sich Ihre S30 Programmdateien (... .Q3 und ... .Z3 für PS3-Quellen) befinden: 4.) Klicken Sie auf . Das folgende Fenster mit der Auswahl der “Zuordnungsliste“ erscheint. Wählen Sie die zu dem Quellprogramm gehörende Zuordnungsliste aus und bestätigen Sie mit .

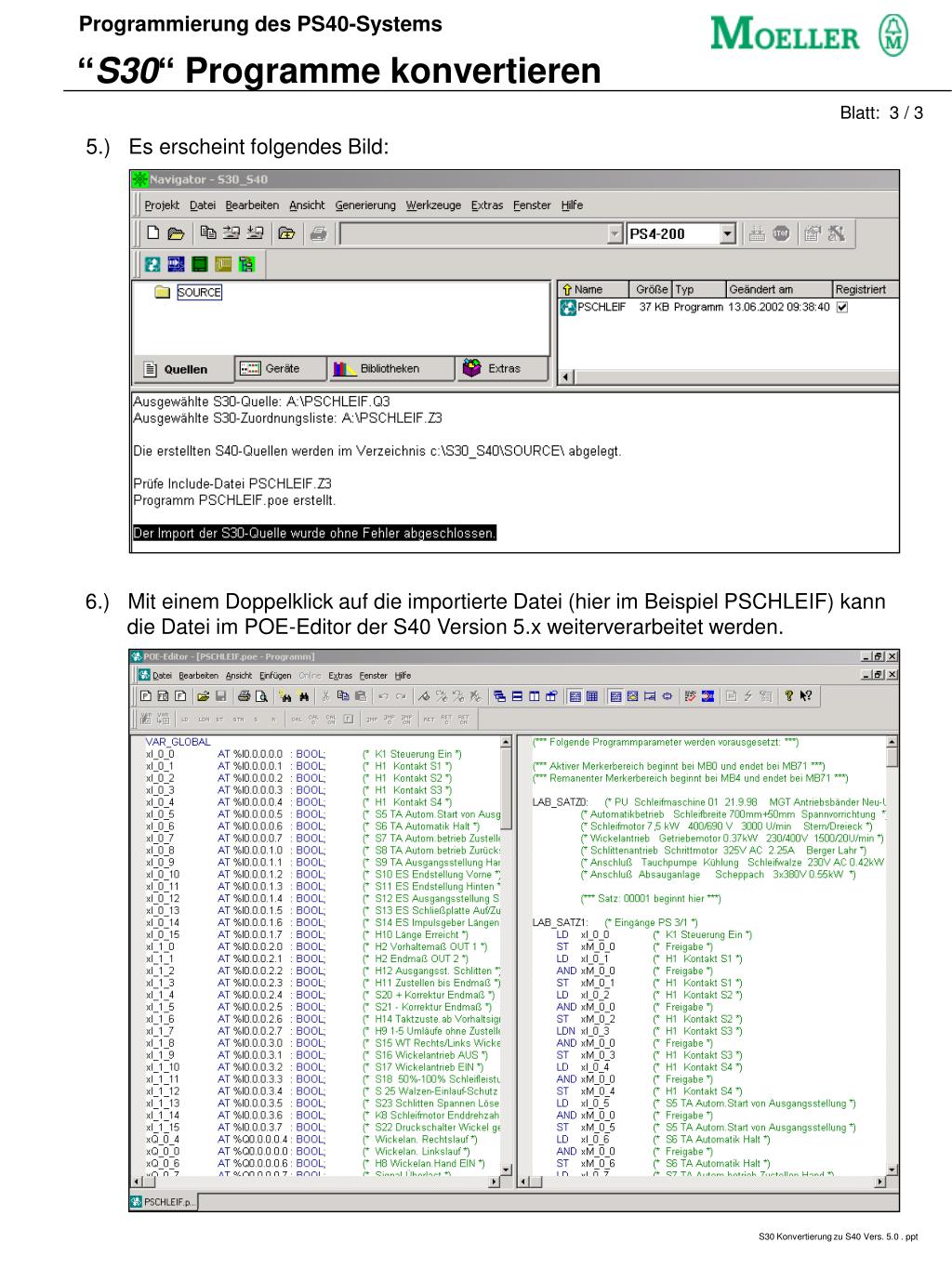

  3. Programmierung des PS40-Systems “S30“ Programme konvertieren Blatt: 3 / 3 5.) Es erscheint folgendes Bild: 6.) Mit einem Doppelklick auf die importierte Datei (hier im Beispiel PSCHLEIF) kann die Datei im POE-Editor der S40 Version 5.x weiterverarbeitet werden.
