  1. RX165P256D-RH 提報人: Wen

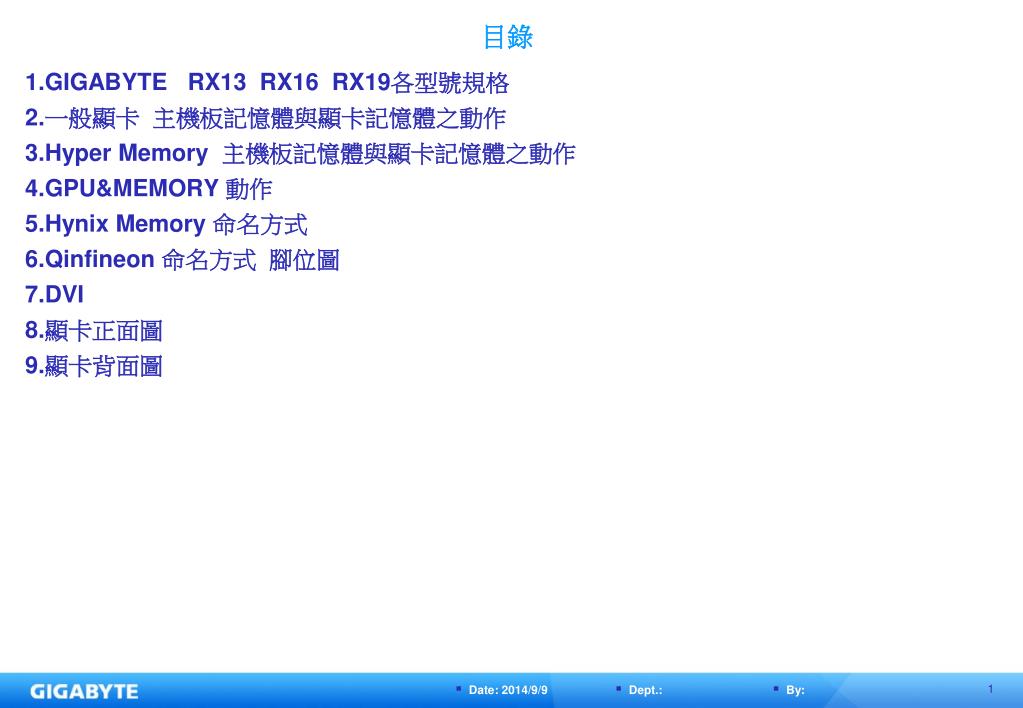

  2. 目錄 1.GIGABYTE RX13 RX16 RX19各型號規格 2.一般顯卡 主機板記憶體與顯卡記憶體之動作 3.Hyper Memory 主機板記憶體與顯卡記憶體之動作 4.GPU&MEMORY 動作 5.Hynix Memory 命名方式 6.Qinfineon 命名方式 腳位圖 7.DVI 8.顯卡正面圖 9.顯卡背面圖

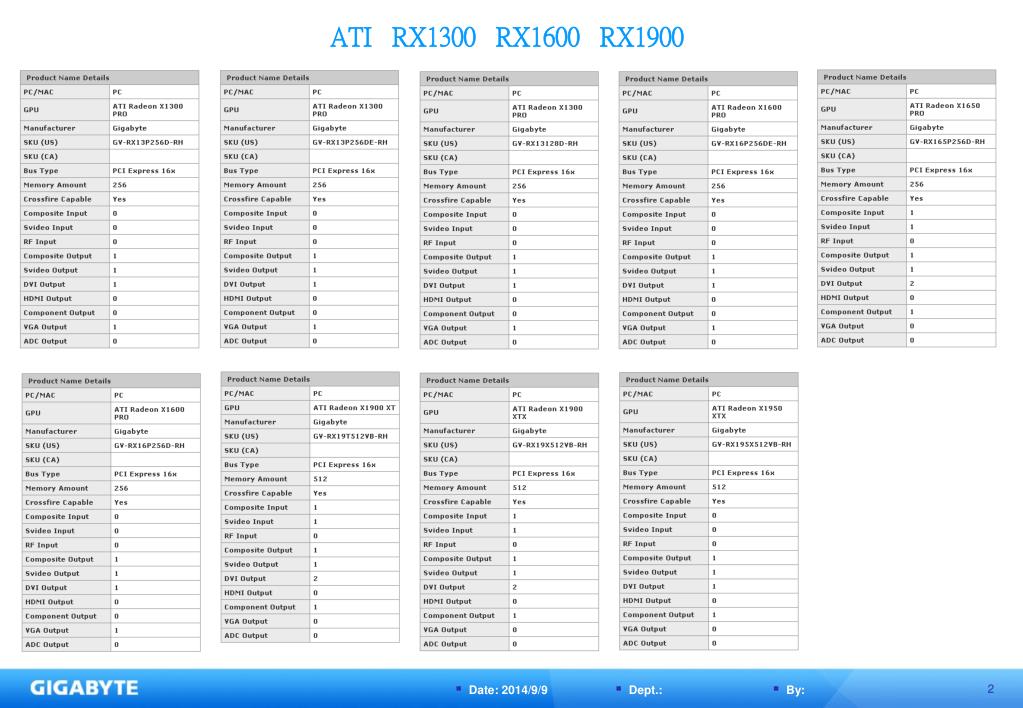

  3. ATI RX1300 RX1600 RX1900

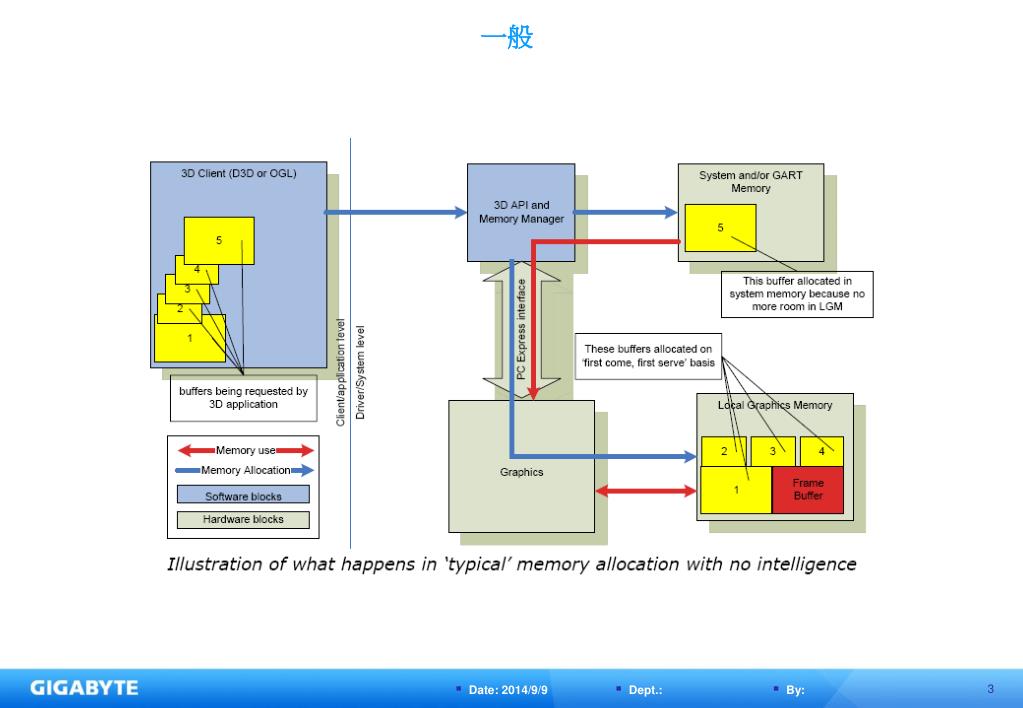

  4. 一般

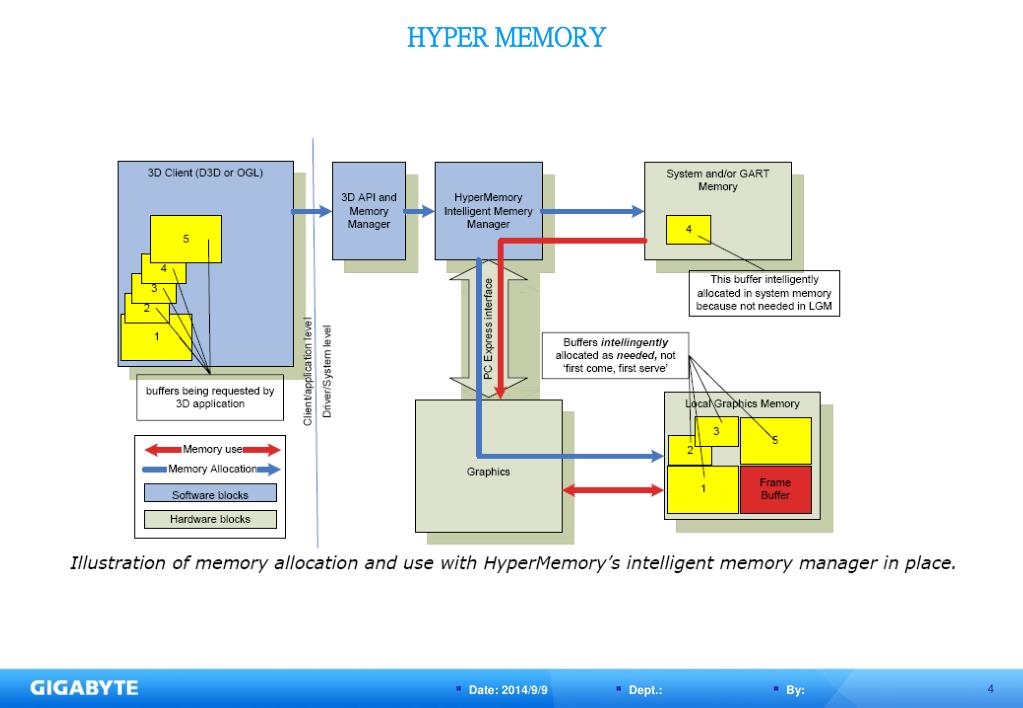

  5. HYPER MEMORY

  6. GDDR

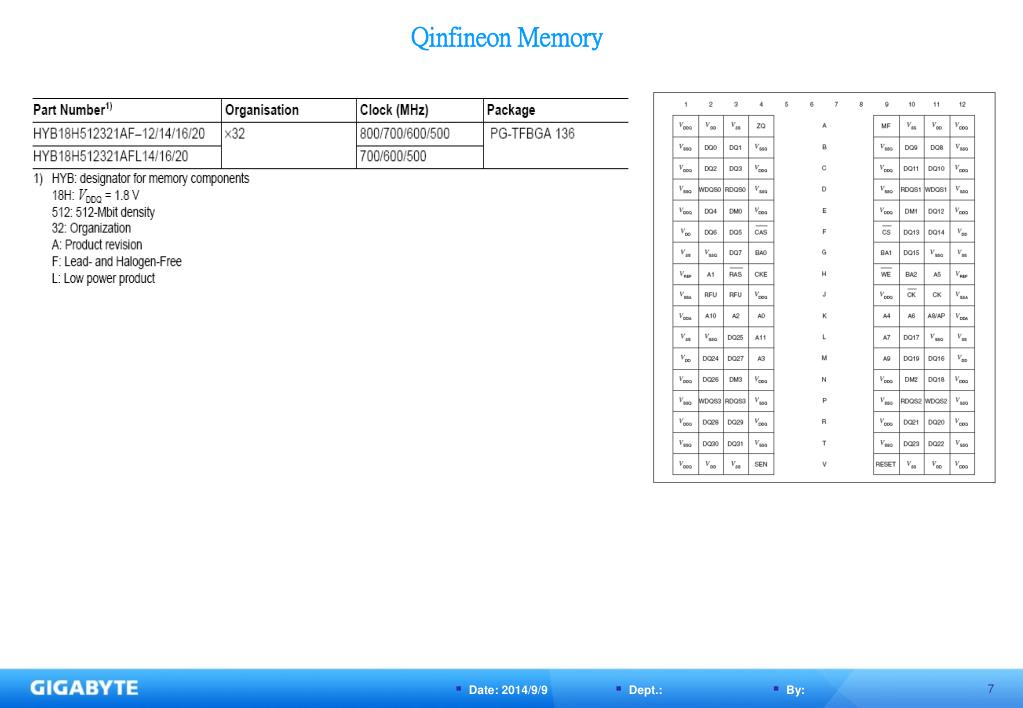

  7. Qinfineon Memory

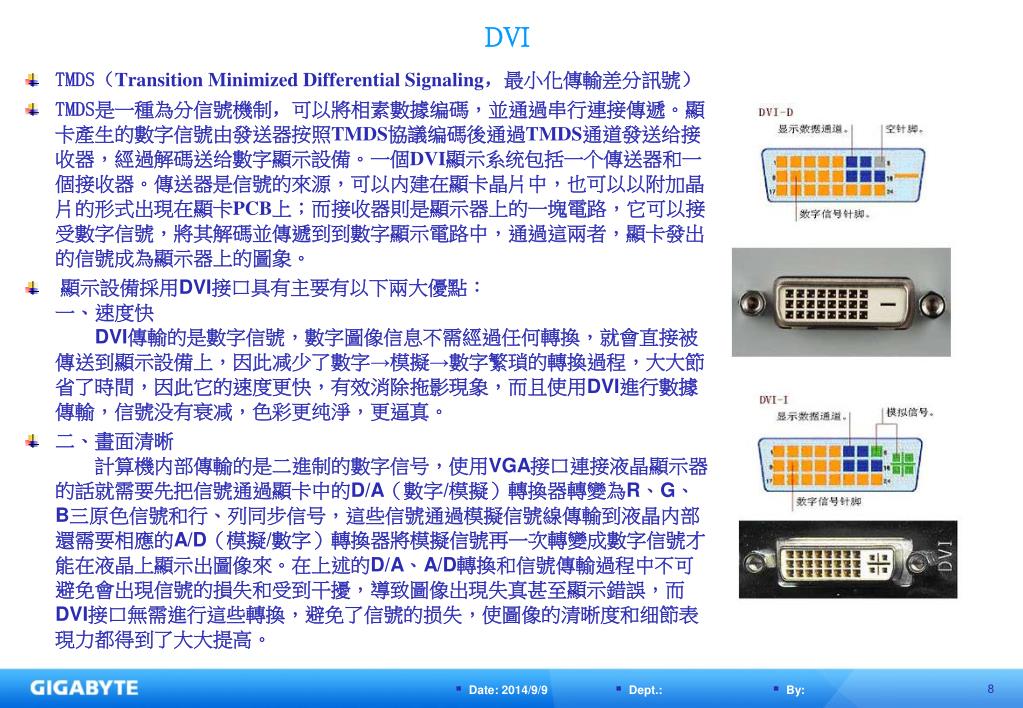

  8. DVI • TMDS（Transition Minimized Differential Signaling，最小化傳輸差分訊號） • TMDS是一種為分信號機制，可以將相素數據编碼，並通過串行連接傳遞。顯卡產生的數字信號由發送器按照TMDS協議编碼後通過TMDS通道發送给接收器，經過解碼送给數字顯示設備。一個DVI顯示系统包括一个傳送器和一個接收器。傳送器是信號的來源，可以内建在顯卡晶片中，也可以以附加晶片的形式出現在顯卡PCB上；而接收器則是顯示器上的一塊電路，它可以接受數字信號，將其解碼並傳遞到到數字顯示電路中，通過這兩者，顯卡發出的信號成為顯示器上的圖象。 • 顯示設備採用DVI接口具有主要有以下兩大優點：一、速度快DVI傳輸的是數字信號，數字圖像信息不需經過任何轉換，就會直接被傳送到顯示設備上，因此减少了數字→模擬→數字繁瑣的轉換過程，大大節省了時間，因此它的速度更快，有效消除拖影現象，而且使用DVI進行數據傳輸，信號没有衰减，色彩更纯淨，更逼真。 • 二、畫面清晰　　計算機内部傳輸的是二進制的數字信号，使用VGA接口連接液晶顯示器的話就需要先把信號通過顯卡中的D/A（數字/模擬）轉換器轉變為R、G、B三原色信號和行、列同步信号，這些信號通過模擬信號線傳輸到液晶内部還需要相應的A/D（模擬/數字）轉換器將模擬信號再一次轉變成數字信號才能在液晶上顯示出圖像來。在上述的D/A、A/D轉換和信號傳輸過程中不可避免會出現信號的損失和受到干擾，導致圖像出現失真甚至顯示錯誤，而DVI接口無需進行這些轉換，避免了信號的损失，使圖像的清晰度和细節表現力都得到了大大提高。

  9. Front

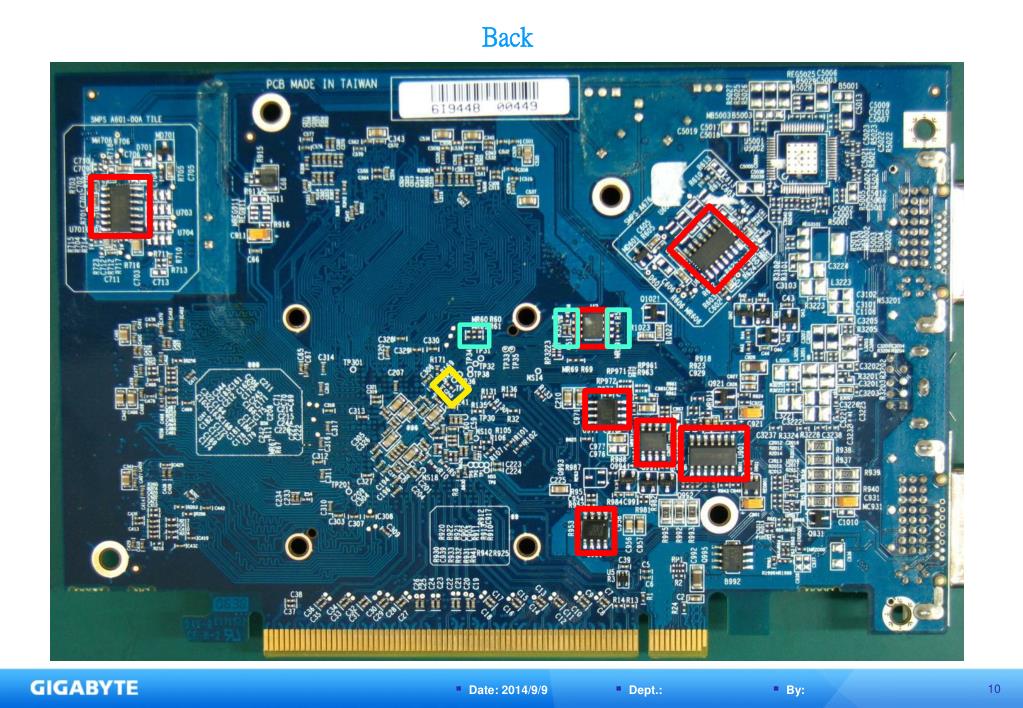

  10. Back

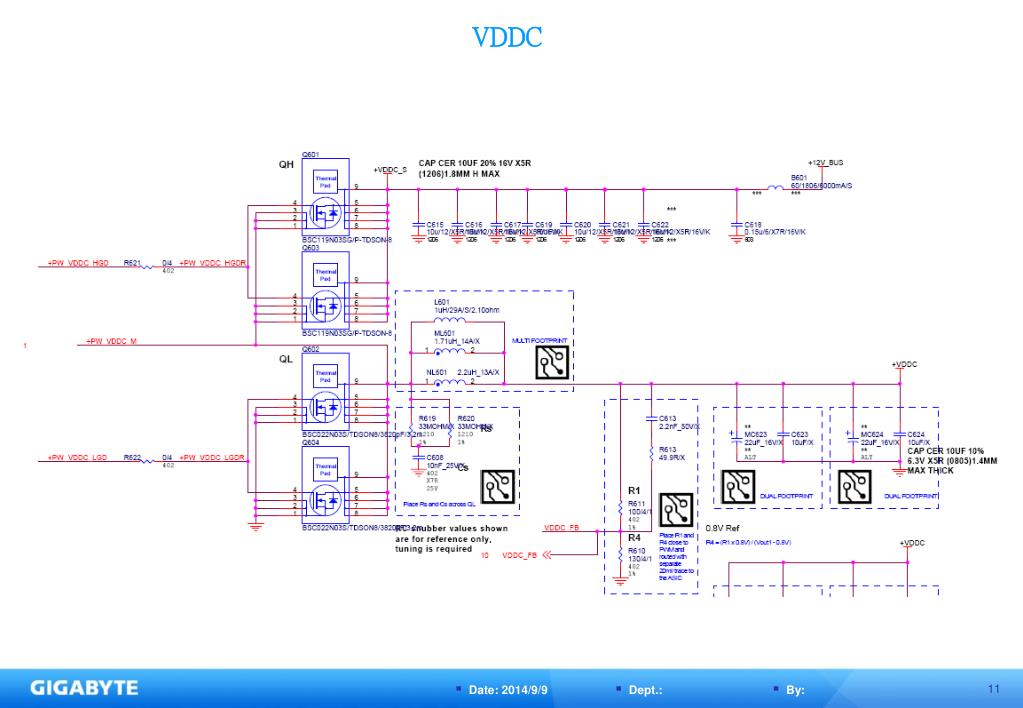

  11. VDDC

  12. MVDD

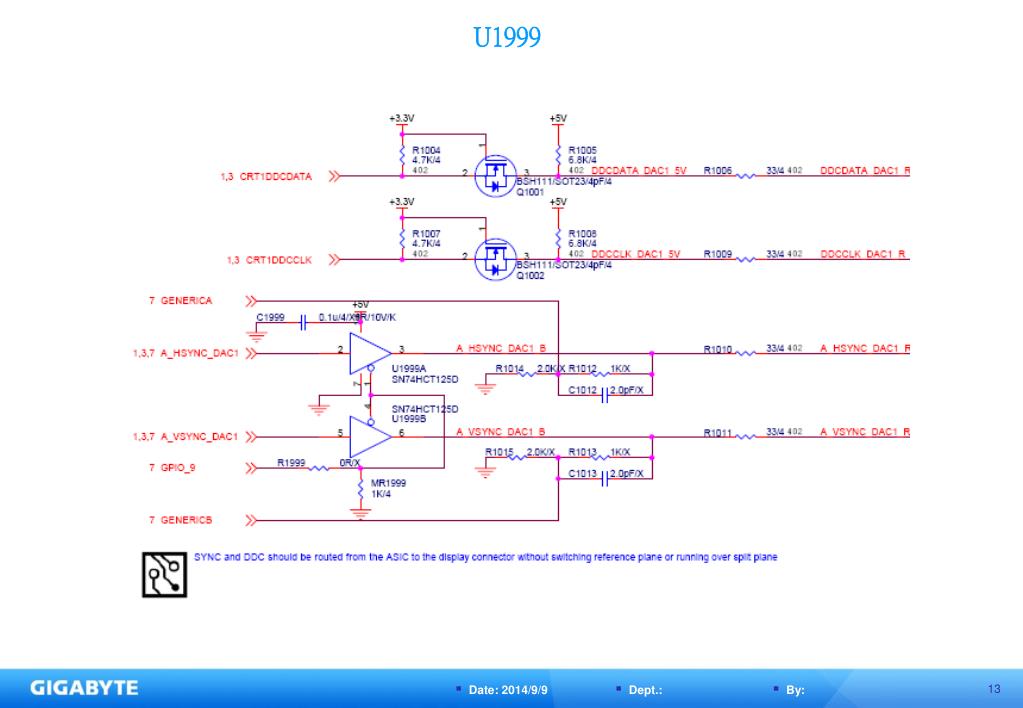

  13. U1999

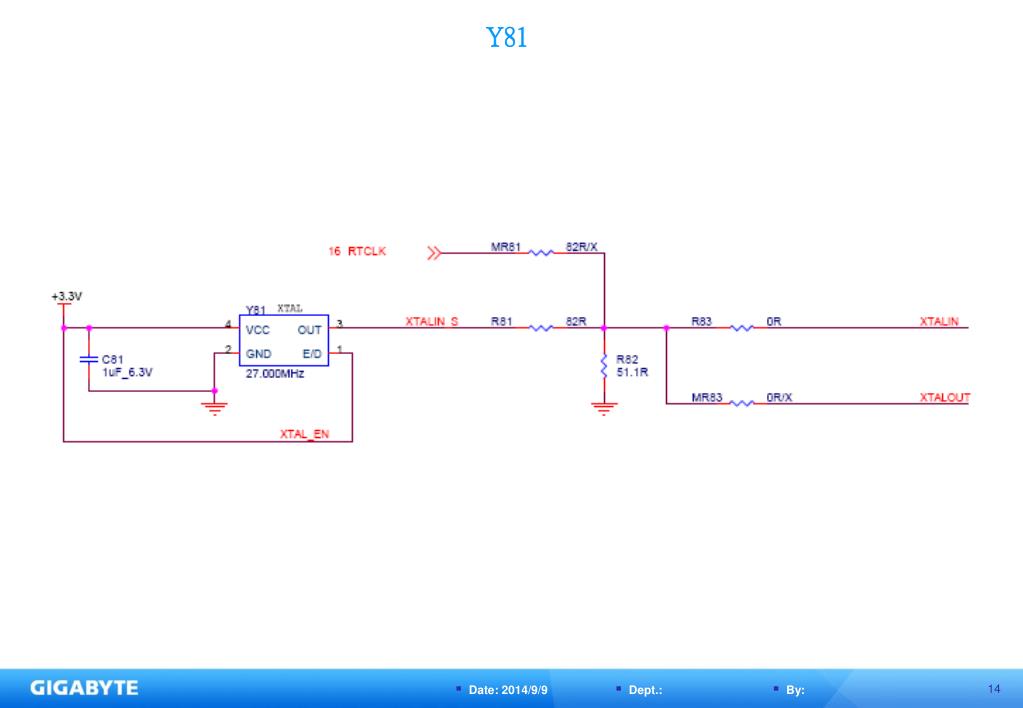

  14. Y81

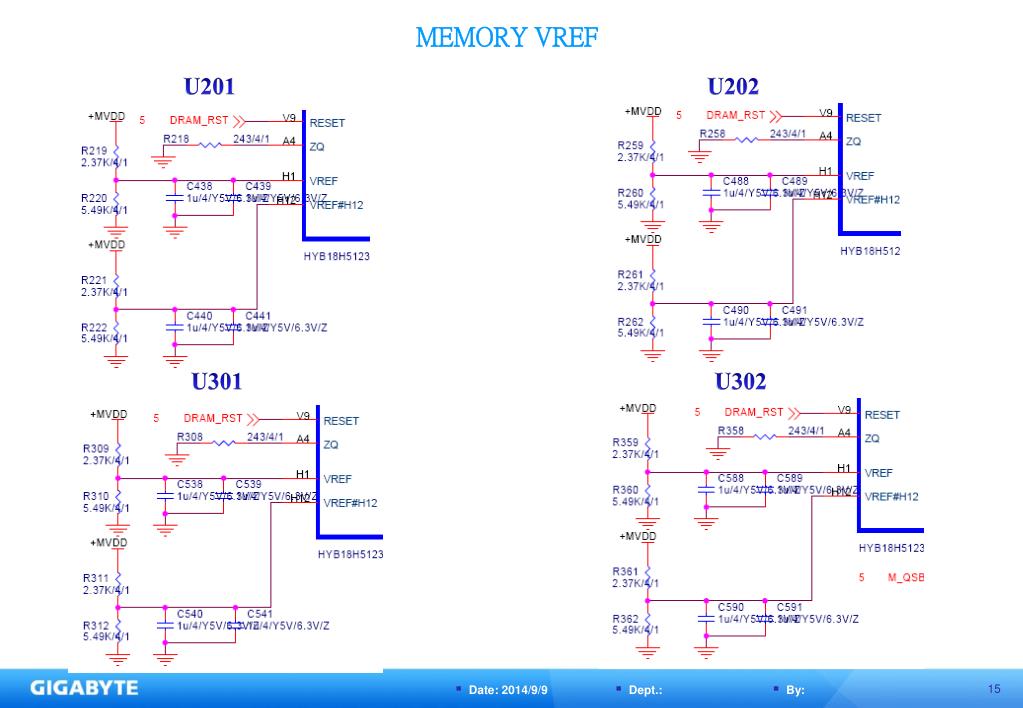

  15. MEMORY VREF U201 U202 U301 U302

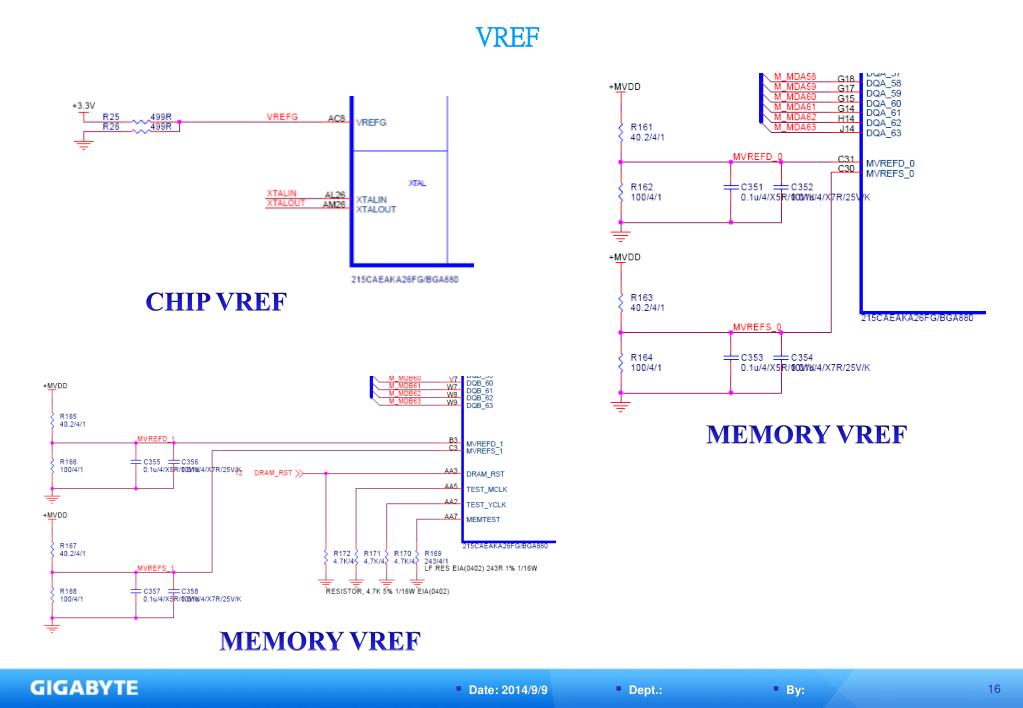

  16. VREF CHIP VREF MEMORY VREF MEMORY VREF

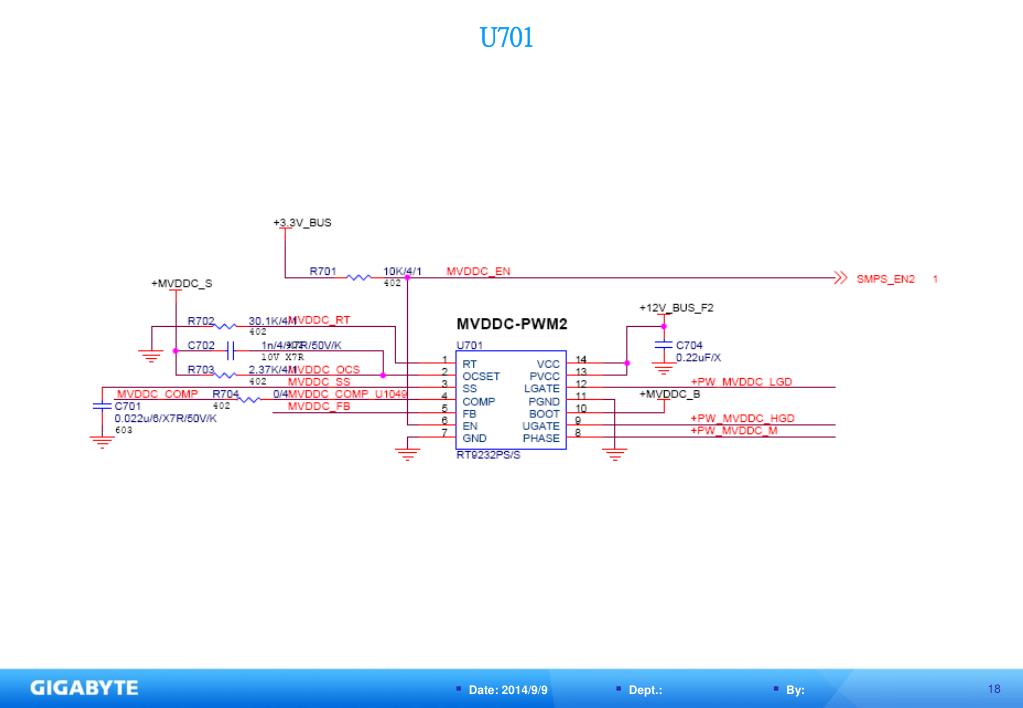

  17. U701

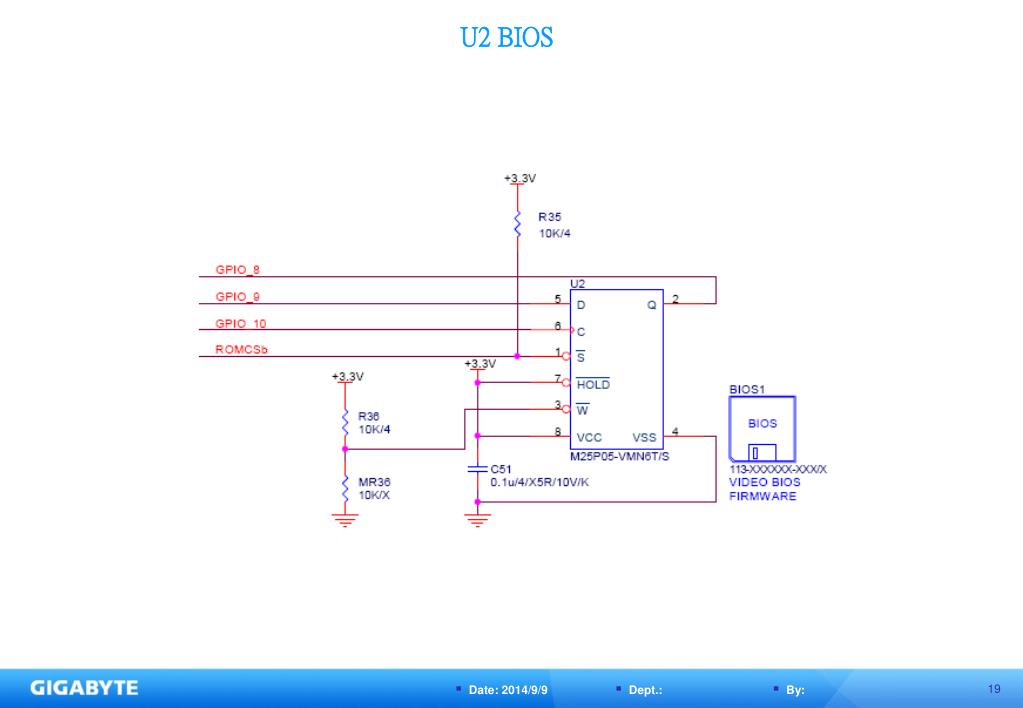

  18. U2 BIOS

  19. U601

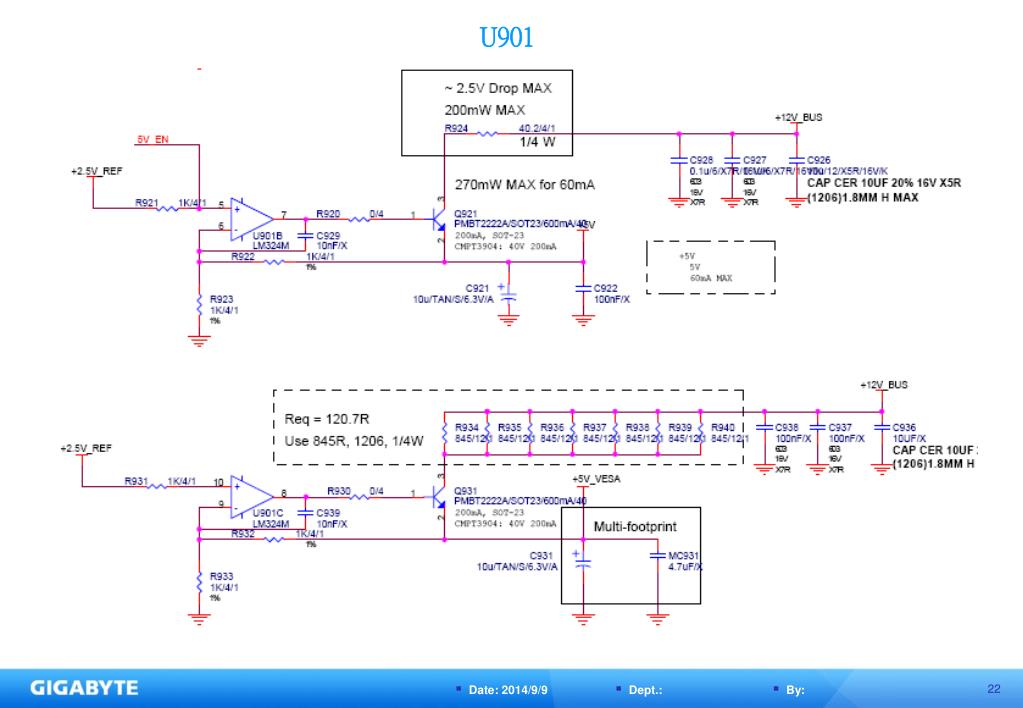

  20. U901

  21. U901

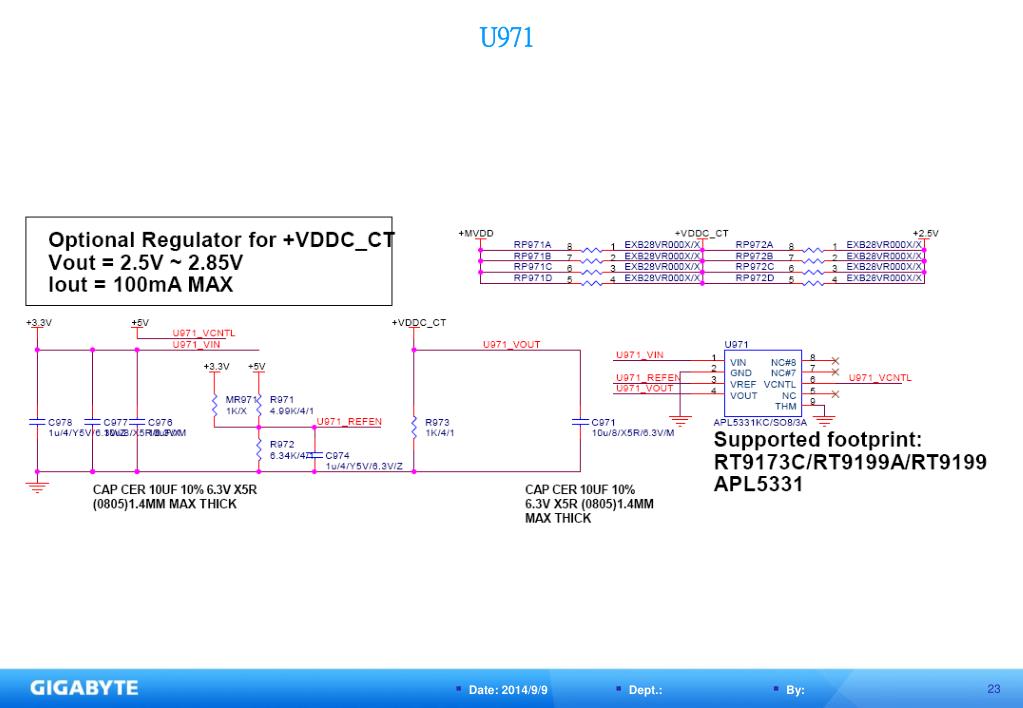

  22. U971

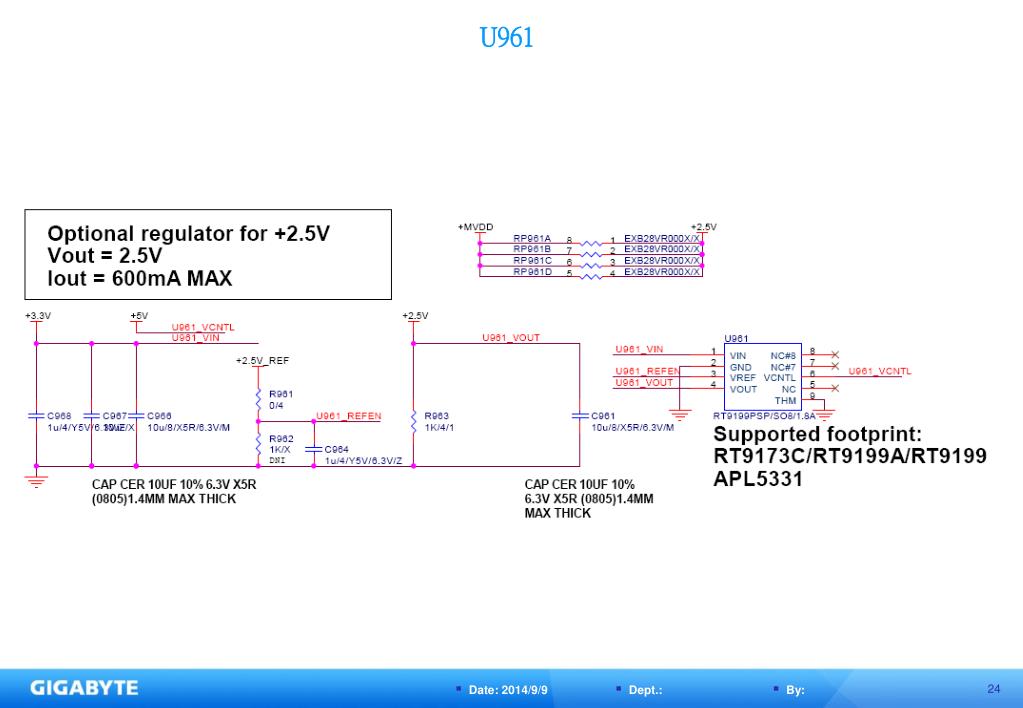

  23. U961

  24. U951

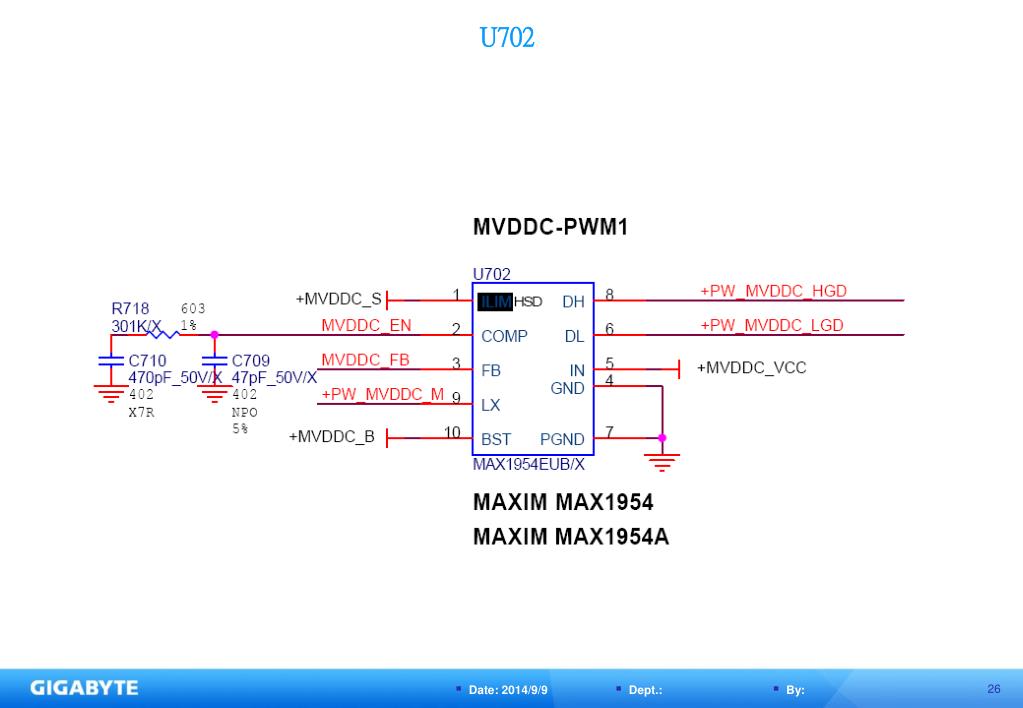

  25. U702
