1. Séismes et structures Karine Lefebvre, UQÀM – FPE7650, février 2008 Source : Stock.XCHNG

2. Plan de la présentation • Séismes historiques au Canada • Notions de base sur les séismes • Magnitude ou intensité ? • Dommages aux structures – introduction • Révision – synthèse • Générique Karine Lefebvre, ing. jr – Séismes et structures

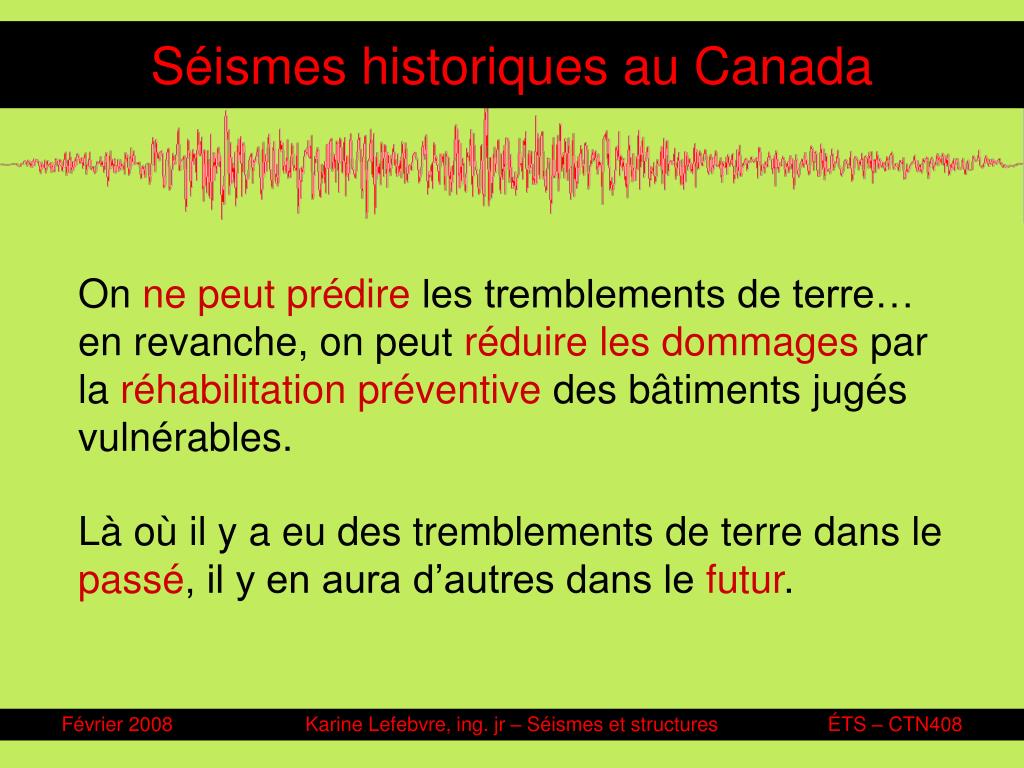

3. Séismes historiques au Canada On ne peutprédire les tremblements de terre… en revanche, on peut réduire lesdommages par la réhabilitation préventive des bâtiments jugés vulnérables. Là où il y a eu des tremblements de terre dans le passé, il y en aura d’autres dans le futur. Karine Lefebvre, ing. jr – Séismes et structures

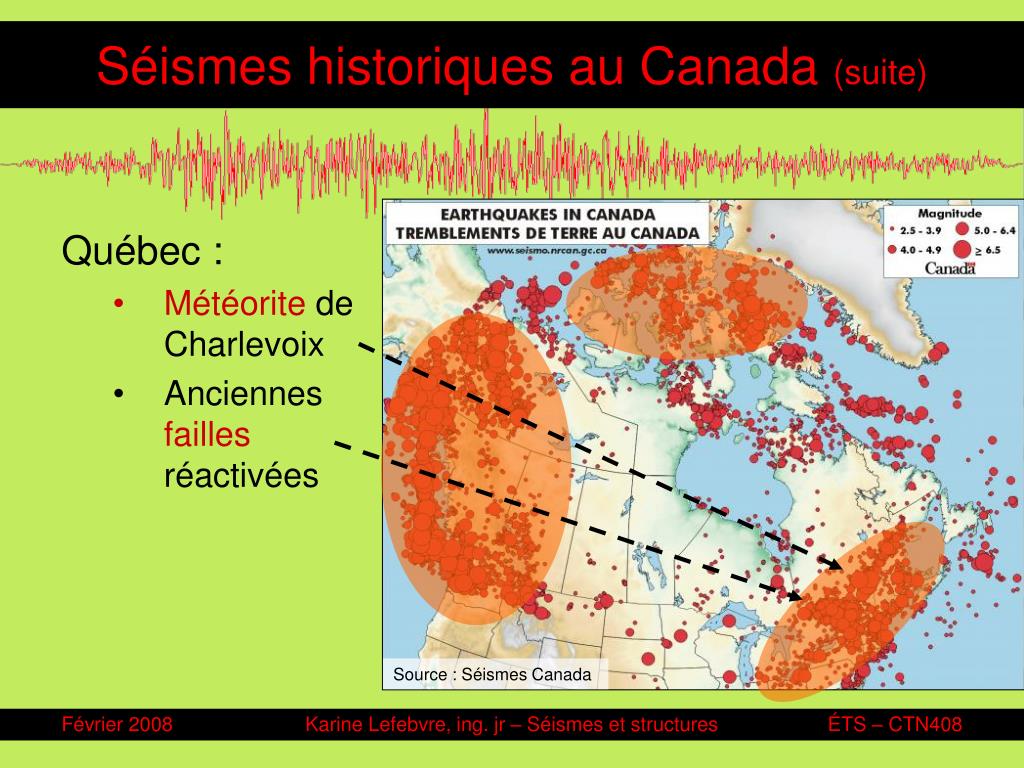

4. Séismes historiques au Canada (suite) Québec : • Météorite de Charlevoix • Anciennes failles réactivées Source : Séismes Canada Karine Lefebvre, ing. jr – Séismes et structures

5. Plan de la présentation • Séismes historiques au Canada • Notions de base sur les séismes • Magnitude ou intensité ? • Dommages aux structures – introduction • Révision – synthèse • Générique Karine Lefebvre, ing. jr – Séismes et structures

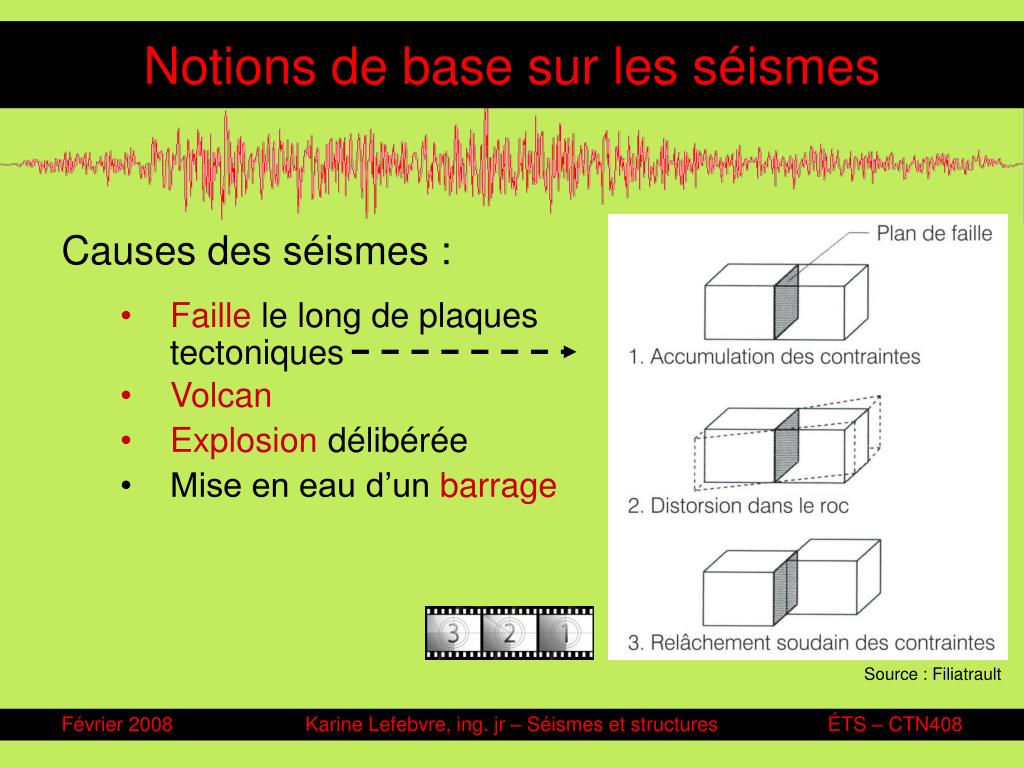

6. Notions de base sur les séismes Causes des séismes : • Faille le long de plaques tectoniques • Volcan • Explosion délibérée • Mise en eau d’un barrage Source : Filiatrault Karine Lefebvre, ing. jr – Séismes et structures

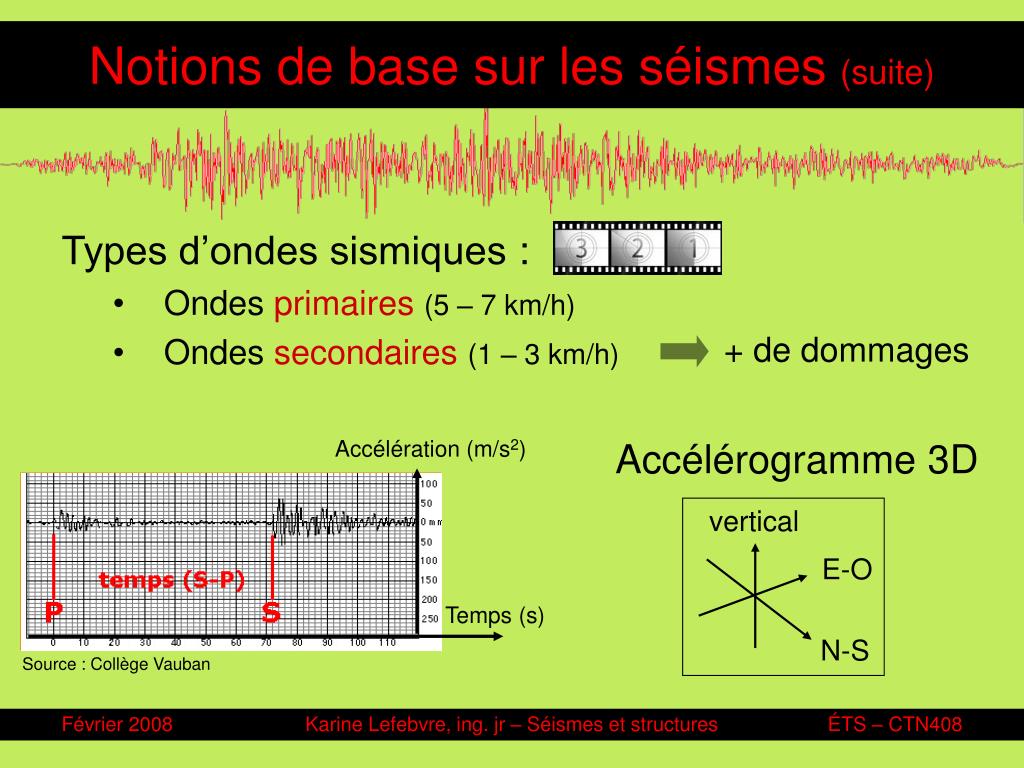

7. vertical E-O N-S Notions de base sur les séismes (suite) Types d’ondes sismiques : • Ondes primaires(5 – 7 km/h) • Ondes secondaires(1 – 3 km/h) + de dommages Accélération (m/s2) Accélérogramme 3D Temps (s) Source : Collège Vauban Karine Lefebvre, ing. jr – Séismes et structures

8. Plan de la présentation • Séismes historiques au Canada • Notions de base sur les séismes • Magnitude ou intensité ? • Dommages aux structures – introduction • Révision – synthèse • Générique Karine Lefebvre, ing. jr – Séismes et structures

9. Magnitude ou intensité ? Définition Difficilement comparables ;énergie versus observations Unique Échelle exemple exemple Karine Lefebvre, ing. jr – Séismes et structures

10. Magnitude ou intensité ? (suite) Magnitude de Richter Énergie x 1000 Magnitude + 2 Énergie x 32 Magnitude + 1 1,800,000,000 Saguenay (5.9) Source : http://hays.outcrop.org/images/press4e/CH19/figure-19-08.jpg Karine Lefebvre, ing. jr – Séismes et structures

11. Magnitude ou intensité ? (suite) Séisme du Saguenay (1988) III: Secousse faible ressentie par quelques personnes. VII : La plupart des gens courent dehors. Dommages mineurs à importants. Meubles renversés. Source : Séismes Canada Karine Lefebvre, ing. jr – Séismes et structures

12. Plan de la présentation • Séismes historiques au Canada • Notions de base sur les séismes • Magnitude ou intensité ? • Dommages aux structures – introduction • Révision – synthèse • Générique Karine Lefebvre, ing. jr – Séismes et structures

13. Dommages aux structures Séisme de Izmit (Turquie)17.08.99, magnitude 7,4 Séisme de Loma Prieta 17.10.89, magnitude 7,1 Source : http://earthquake.usgs.gov/ Source : National Geophysical Data Center Karine Lefebvre, ing. jr – Séismes et structures

14. Dommages aux structures (suite) Forces d’inertie Flexibilité vs rigidité Appui à la base Source : MCEER Karine Lefebvre, ing. jr – Séismes et structures

15. Plan de la présentation • Séismes historiques au Canada • Notions de base sur les séismes • Magnitude ou intensité ? • Dommages aux structures – introduction • Révision – synthèse • Générique Karine Lefebvre, ing. jr – Séismes et structures

16. Révision – synthèse météorite • Cause des séismes de Charlevoix ? • Séisme le long d’une faille tectonique, qu’est-ce qui est accumulé / relâché ? contraintes accélérogramme • Nom diagramme accélération – temps ? secondaires • Ondes sismiques les plus dommageables ? inertie • Type de forces causant les dommages ? Karine Lefebvre, ing. jr – Séismes et structures

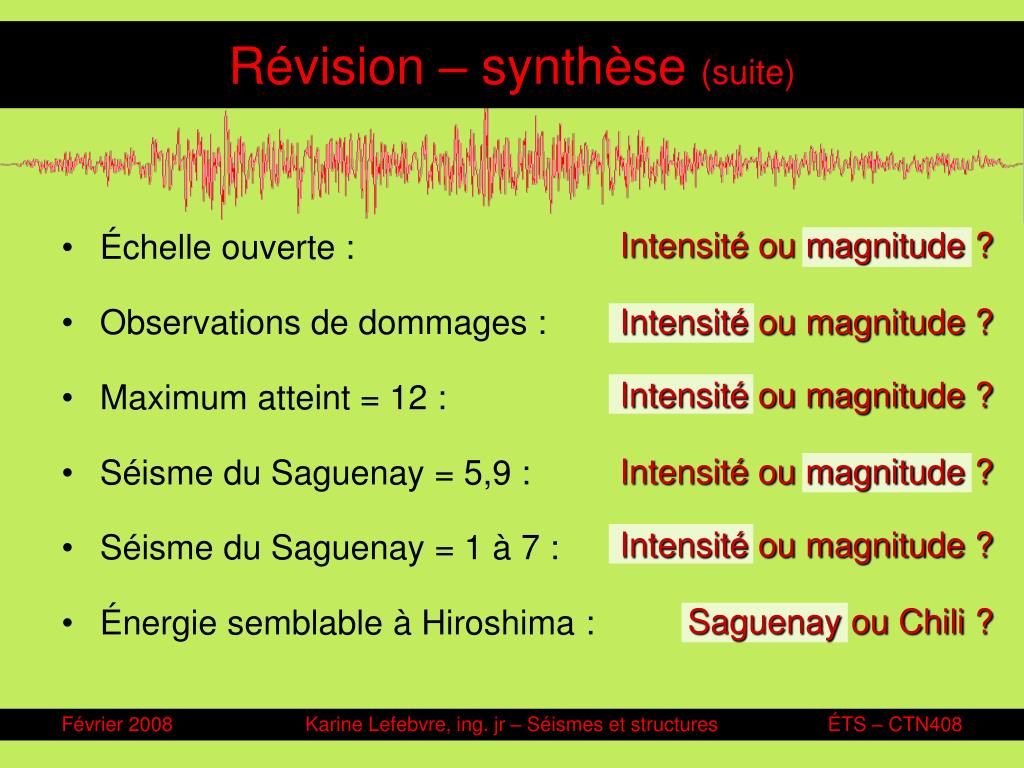

17. Révision – synthèse (suite) Intensité ou magnitude ? • Échelle ouverte : Intensité ou magnitude ? • Observations de dommages : Intensité ou magnitude ? • Maximum atteint = 12 : Intensité ou magnitude ? • Séisme du Saguenay = 5,9 : Intensité ou magnitude ? • Séisme du Saguenay = 1 à 7 : Saguenay ou Chili ? • Énergie semblable à Hiroshima : Karine Lefebvre, ing. jr – Séismes et structures

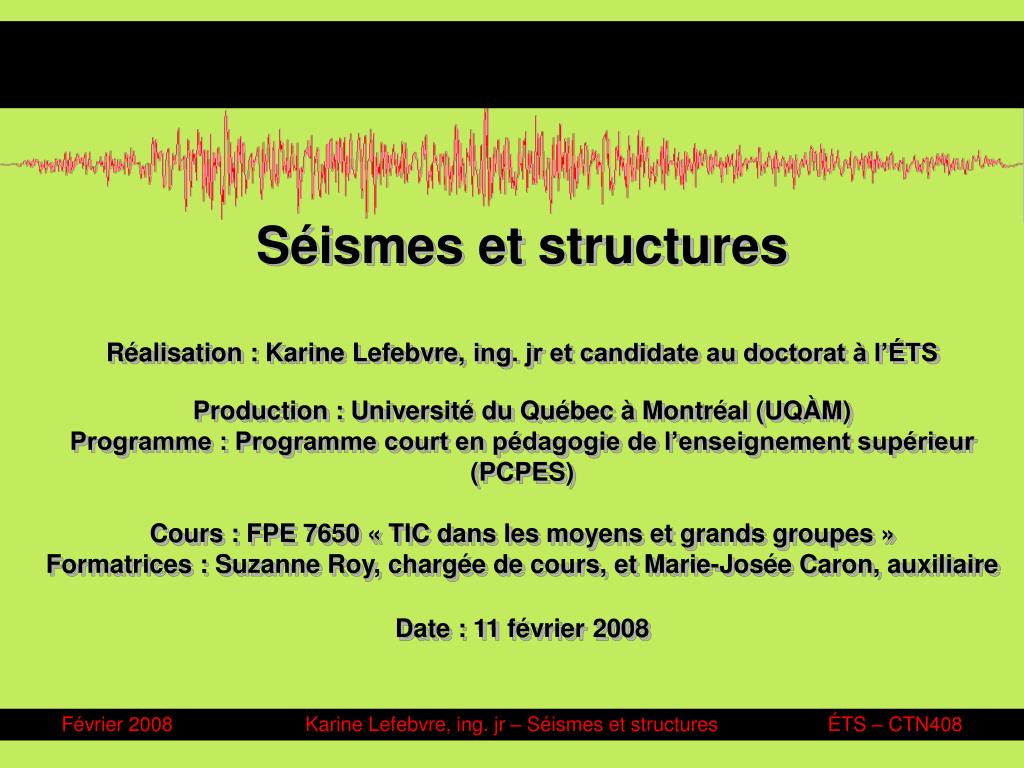

18. Séismes et structuresRéalisation : Karine Lefebvre, ing. jr et candidate au doctorat à l’ÉTSProduction : Université du Québec à Montréal (UQÀM)Programme : Programme court en pédagogie de l’enseignement supérieur (PCPES) Cours : FPE 7650 « TIC dans les moyens et grands groupes »Formatrices : Suzanne Roy, chargée de cours, et Marie-Josée Caron, auxiliaireDate : 11 février 2008 Karine Lefebvre, ing. jr – Séismes et structures

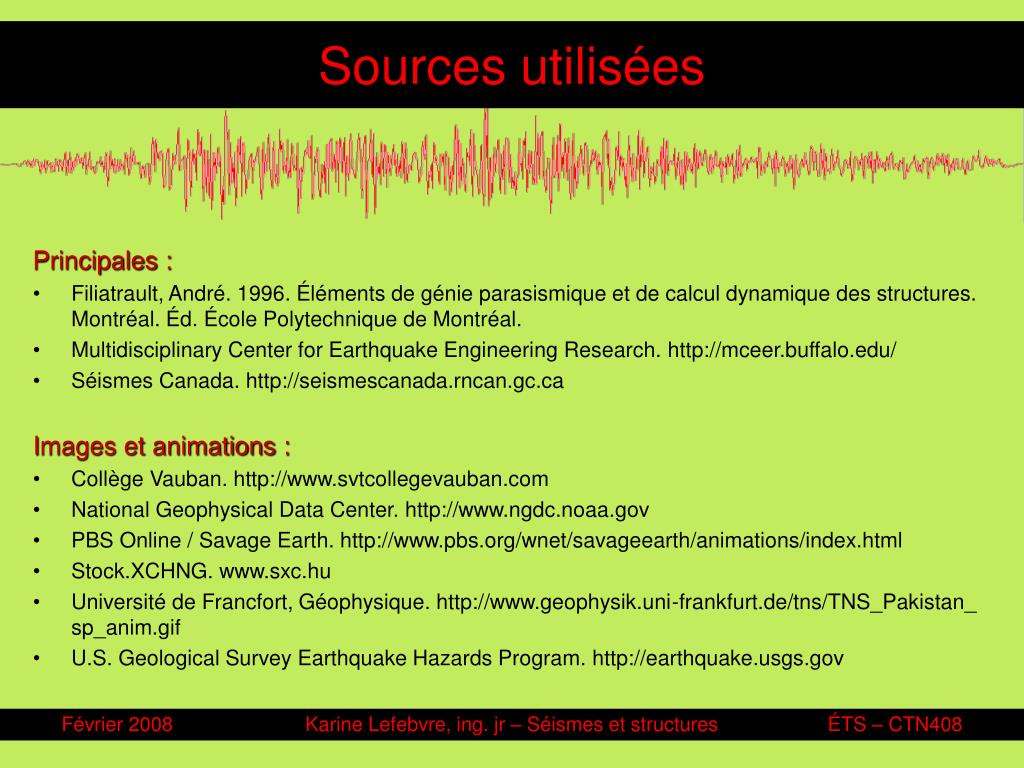

19. Sources utilisées Principales : • Filiatrault, André. 1996. Éléments de génie parasismique et de calcul dynamique des structures. Montréal. Éd. École Polytechnique de Montréal. • Multidisciplinary Center for Earthquake Engineering Research. http://mceer.buffalo.edu/ • Séismes Canada. http://seismescanada.rncan.gc.ca Images et animations : • Collège Vauban. http://www.svtcollegevauban.com • National Geophysical Data Center. http://www.ngdc.noaa.gov • PBS Online / Savage Earth. http://www.pbs.org/wnet/savageearth/animations/index.html • Stock.XCHNG. www.sxc.hu • Université de Francfort, Géophysique. http://www.geophysik.uni-frankfurt.de/tns/TNS_Pakistan_ sp_anim.gif • U.S. Geological Survey Earthquake Hazards Program. http://earthquake.usgs.gov Karine Lefebvre, ing. jr – Séismes et structures
