Presentation Transcript
slide1

Лазерно оптични системи

(Free Space Optics)

ГиТи България ООД

slide2

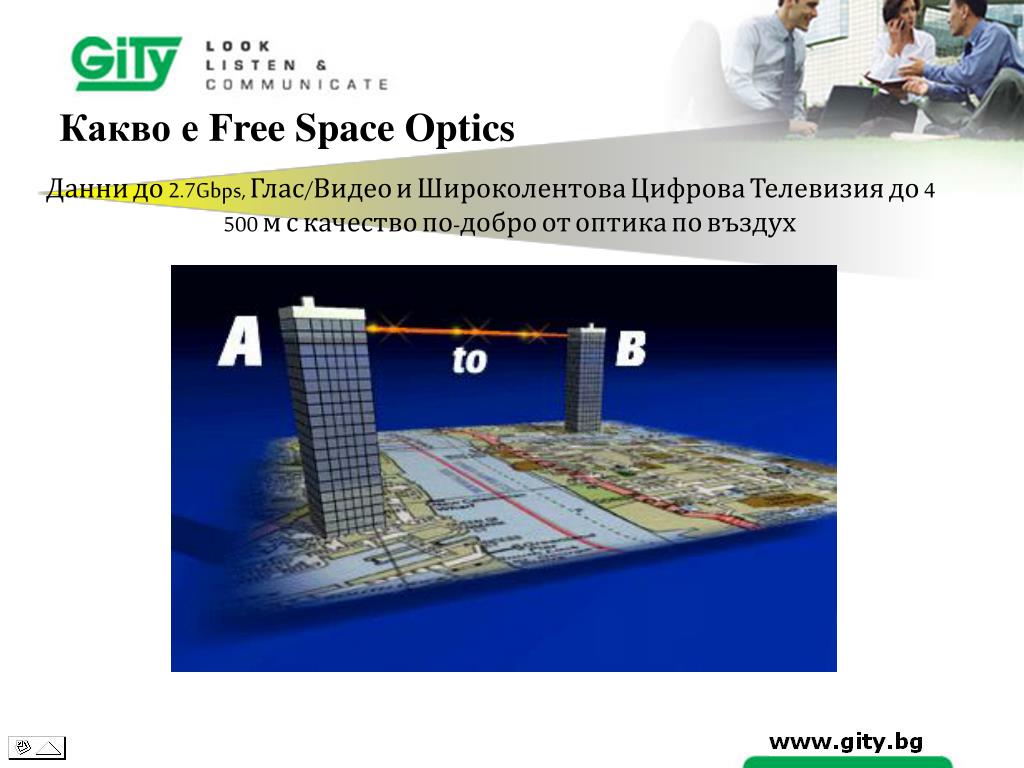

Какво е Free Space Optics

Данни до 2.7Gbps, Глас/Видеои Широколентова Цифрова Телевизиядо 4 500 м с качество по-добро от оптика по въздух

slide4

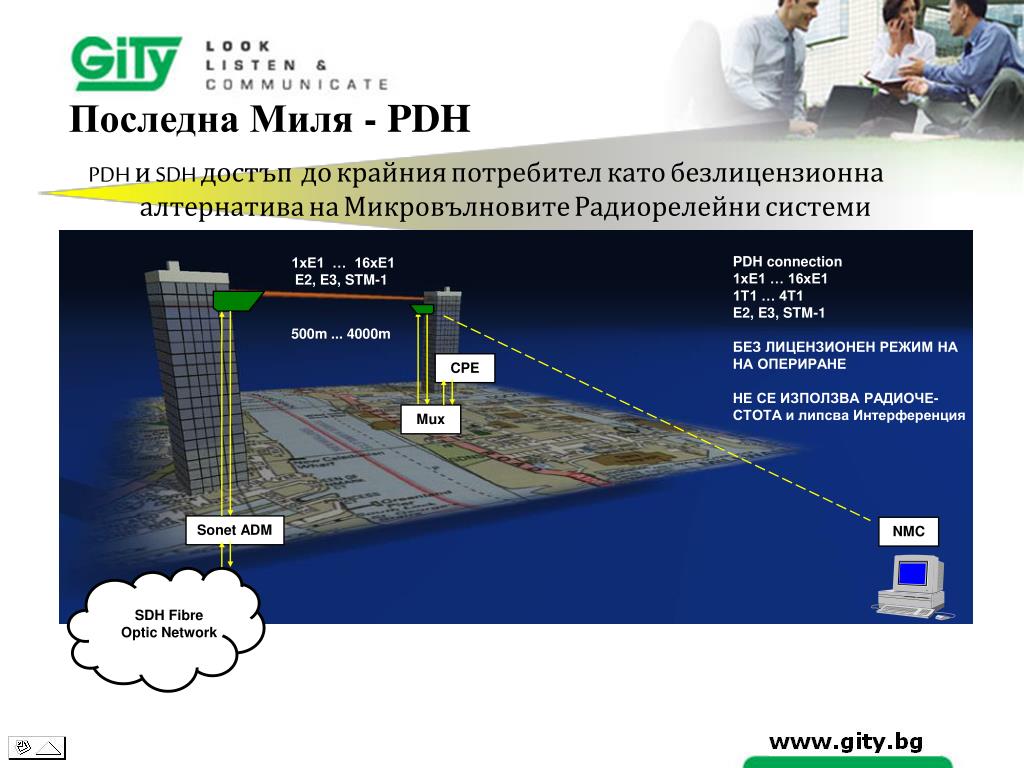

Последна Миля - PDH

PDH и SDH достъп до крайния потребител като безлицензионна алтернатива на Микровълновите Радиорелейни системи

PDH connection

1xE1 … 16xE1

1T1 … 4T1

E2, E3, STM-1

БЕЗ ЛИЦЕНЗИОНЕН РЕЖИМ НА

НА ОПЕРИРАНЕ

НЕ СЕ ИЗПОЛЗВА РАДИОЧЕ-

СТОТА и липсва Интерференция

1xE1 … 16xE1

E2, E3, STM-1

500m ... 4000m

CPE

Mux

Sonet ADM

NMC

SDH Fibre

Optic Network

slide5

Изграждане на MAN мрежи

Предоставяне на свързаност:

- E1 или T1

- Fast или Gigabit Ethernet

- ATM 155 или 622Mbps

Възможност за ъпгрейд

БЕЗЛИЦЕНЗИОНЕН Режим

Отдалечен достъп през SNMP

RS232 или GSM връзка

POP

POP

NMC

slide6

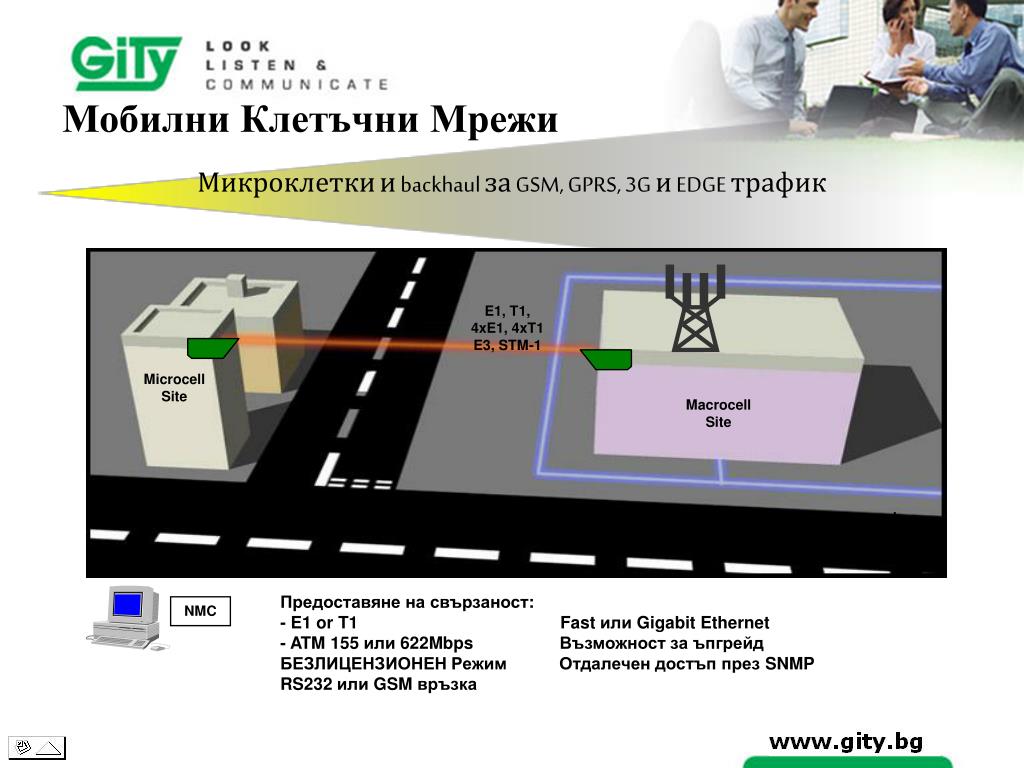

Мобилни Клетъчни Мрежи

Микроклетки и backhaul за GSM, GPRS, 3G и EDGE трафик

E1, T1,

4xE1, 4xT1

E3, STM-1

Microcell

Site

Macrocell

Site

SDH network

Fibre or Microwave

Предоставяне на свързаност:

- E1 or T1Fast или Gigabit Ethernet

- ATM 155 или 622Mbps Възможност за ъпгрейд

БЕЗЛИЦЕНЗИОНЕН Режим Отдалечен достъп през SNMP

RS232 или GSM връзка

NMC

slide7

Временни Хипер Линкове

Приложения за Телевизионен Броудкаст

Voice, Data

или Video

Composite

Или Digital

Broadcast Video

Композитно Video

Цифрово SDI Video от 270 до 540Mbps

Данни 10Mbps до Gigabit Ethernet

E1, T1 Пренасяне на Гласови Трафици

slide8

FSO Надеждност

Надеждност на Оборудването

  • Посредством Solid-state Peltier Cooling се постига най-дълъг живот на опериране на Лазера и MTBF = 20 години
  • Използват се 4 лазерни източника за редундантност и надеждност
  • Херметически затворени и изолирани компоненти
  • Вградени системи за охлаждане и затопляне на корпуса
  • Доказан опит с над 1500 инсталации на 6 континента при всякакви метеорологични условия
slide10

CF622

  • Система с висок капацитет –
  • 622 Mbps
  • Обхват - 2km
  • Data Networking & Telecommunications
  • Бърза и лесна инсталация
  • 100% възможност за бъдещ ъпгрейд;по-голям капацитет и бъдещи широколентови
  • Data & Video приложения
  • Клъстер и Линков маниджмънт

Перфектно Решение за Data Networking, last-mile links, SDH access и Broadcast TV

slide11

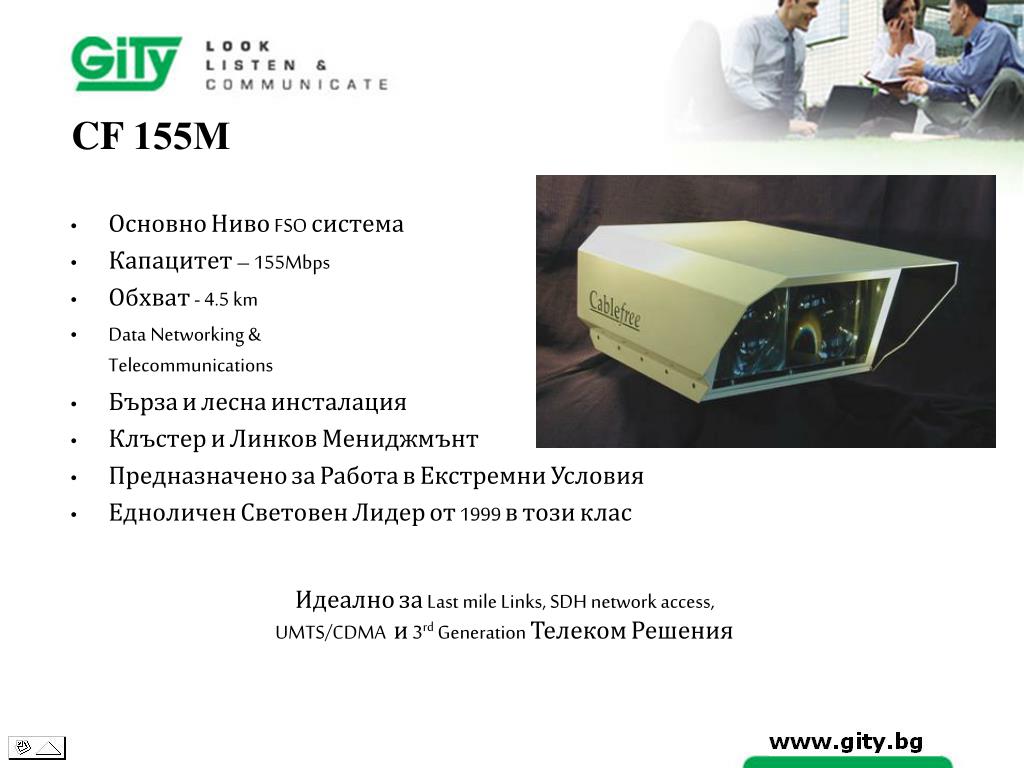

CF 155М

  • Основно Ниво FSO система
  • Капацитет – 155Mbps
  • Обхват - 4.5 km
  • Data Networking & Telecommunications
  • Бърза и лесна инсталация
  • Клъстер и Линков Мениджмънт
  • Предназначено за Работа в Екстремни Условия
  • Едноличен Световен Лидер от 1999 в този клас

Идеално заLastmile Links, SDH network access,UMTS/CDMA и 3rd Generation Телеком Решения

slide12

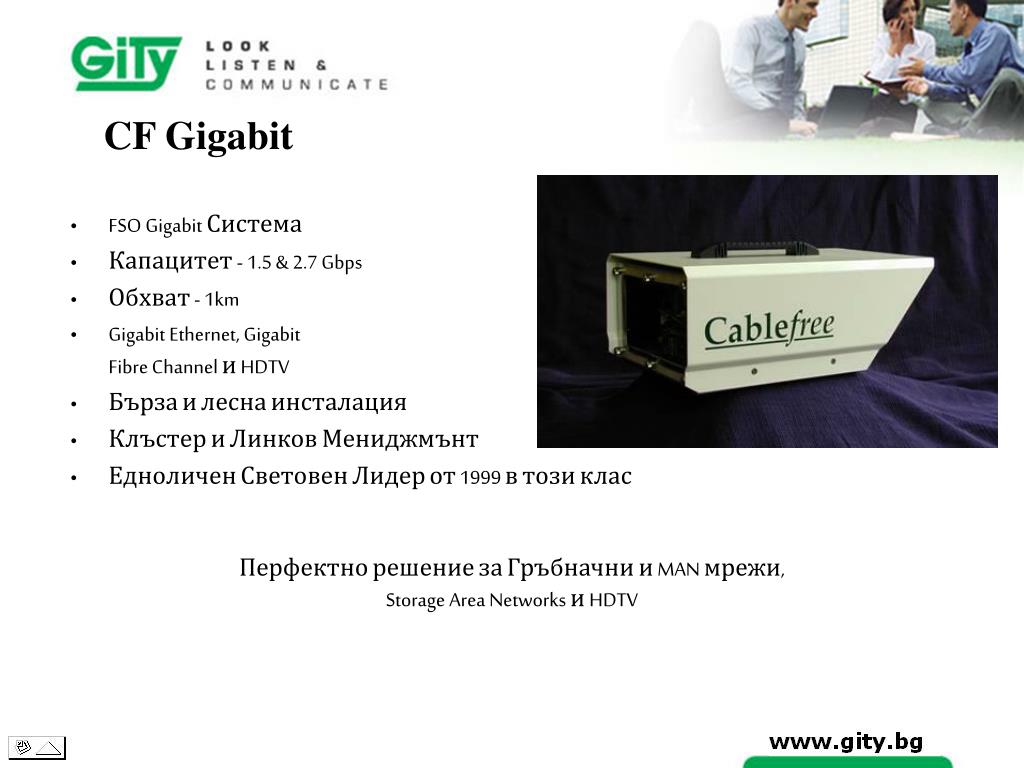

CF Gigabit

  • FSO Gigabit Система
  • Капацитет - 1.5 & 2.7 Gbps
  • Обхват - 1km
  • Gigabit Ethernet, Gigabit Fibre Channel и HDTV
  • Бърза и лесна инсталация
  • Клъстер и Линков Мениджмънт
  • Едноличен Световен Лидер от 1999 в този клас

Перфектно решение за Гръбначни иMAN мрежи,Storage Area Networks и HDTV

slide13

FSO Интерфейси

Избираеми Интерфейси:

Data Networking

Ethernet 10, 100, 1000Mbps • Token Ring

• FDDI • Fibre Channel • ATM-155 & 622

Telecommunications

G.703 E1 • E2 • E3 • T1 • DS-3 • STS-1

• Sonet/SDH 155 & 622Mbps

Multiplexed

Voice & Data 10+2 • 100+2 • Multiple (up to 16x) E1

Broadcast Television

PAL/NTSC Composite Video • Digital Broadcast 143 … 540Mbps

CCTV Security

PAL/NTSC Composite Video • Multiple channels

slide14

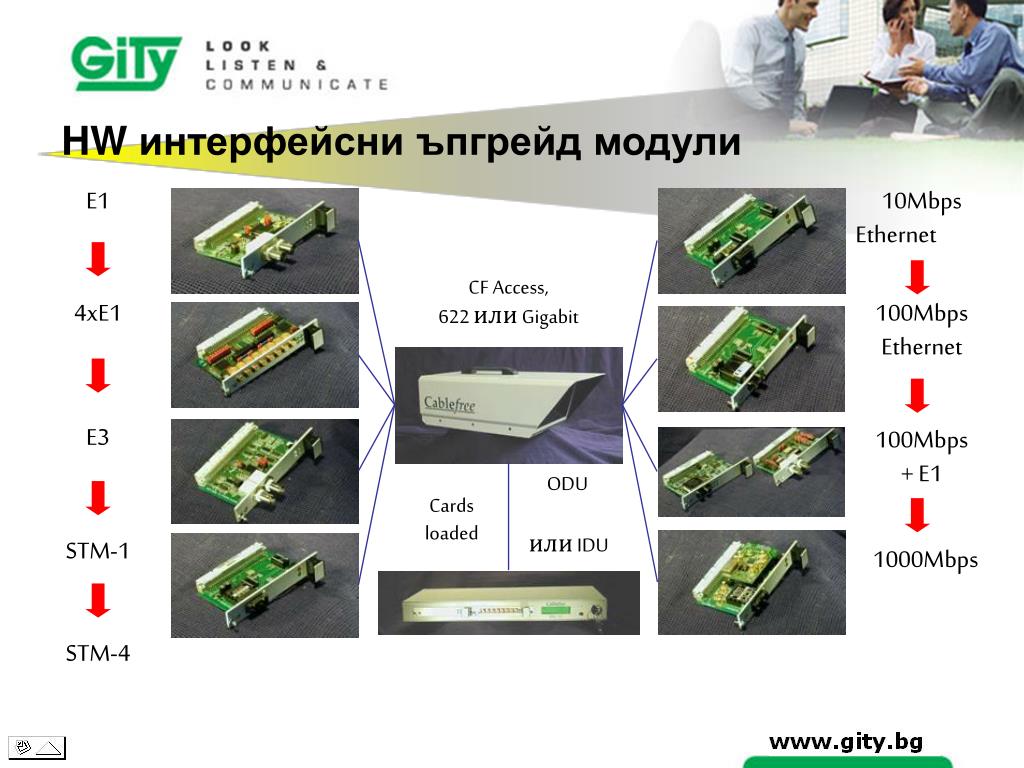

HW интерфейсни ъпгрейд модули

E1

10Mbps

Ethernet

CF Access,

622 или Gigabit

4xE1

100Mbps

Ethernet

E3

100Mbps

+ E1

ODU

Cards

loaded

или IDU

STM-1

1000Mbps

STM-4

slide15

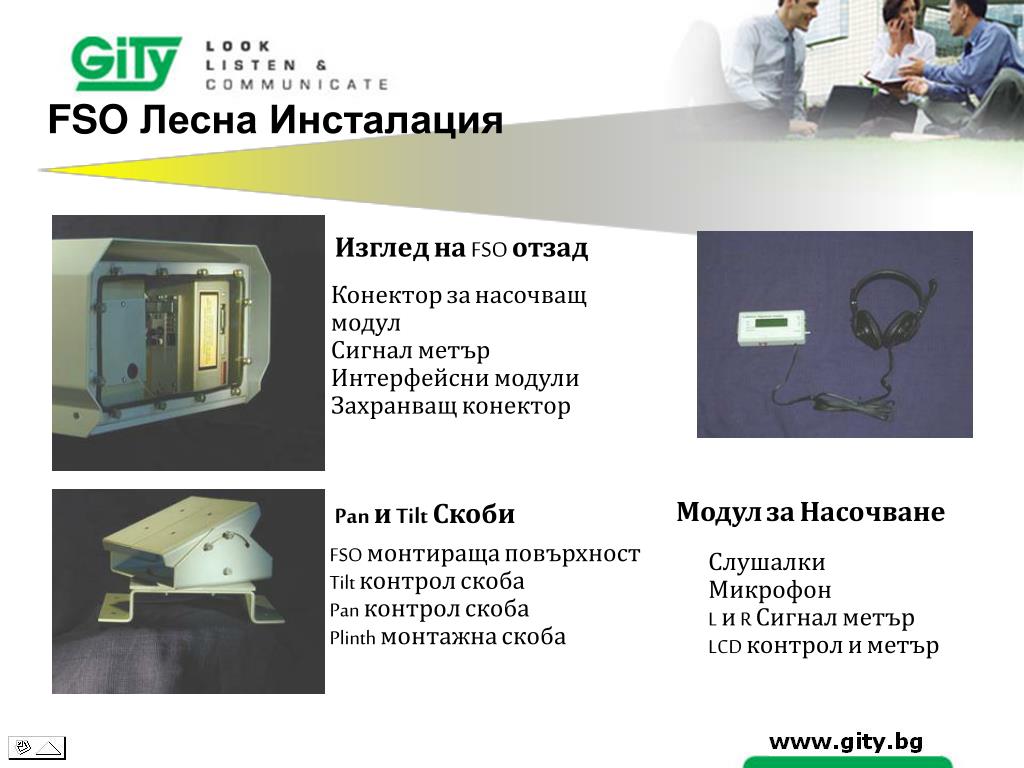

FSO Лесна Инсталация

Изглед на FSO отзад

Конектор за насочващ

модул

Сигнал метър

Интерфейсни модули

Захранващ конектор

Модул за Насочване

Pan и Tilt Скоби

FSO монтираща повърхност

Tilt контрол скоба

Pan контрол скоба

Plinth монтажна скоба

Слушалки

Микрофон

L и R Сигнал метър

LCD контрол и метър

slide16

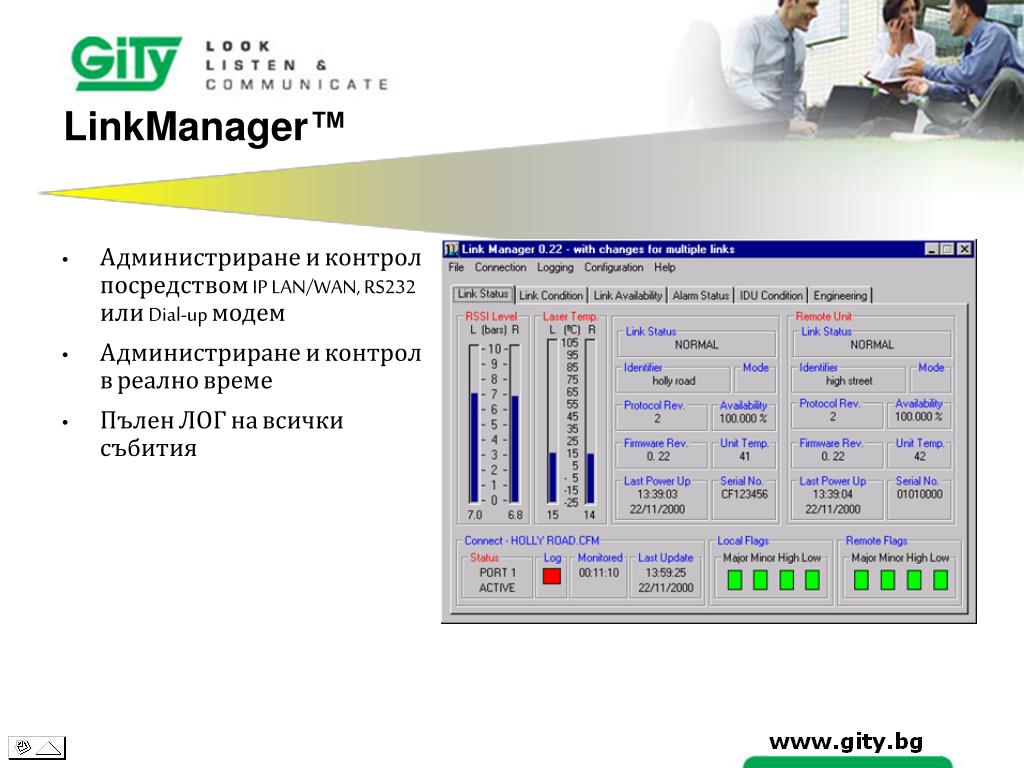

LinkManager™

  • Администриране и контрол посредством IP LAN/WAN, RS232 или Dial-up модем
  • Администриране и контрол в реално време
  • Пълен ЛОГ на всички събития
slide17

ClusterManager™

Централизирано Управление на Цялата мрежа

от Лазерни линкове

  • Централизиран Мениджмънт на Големи Лазерни FSO мрежи, свързани към NMC или посредством модемна или алтернативна линия
  • Контрол на 1000 линка в реално време едновременно
  • Моментално логване и контролиране на мрежата
  • Бързо и лесно установяване на единен мениджмънт
slide18

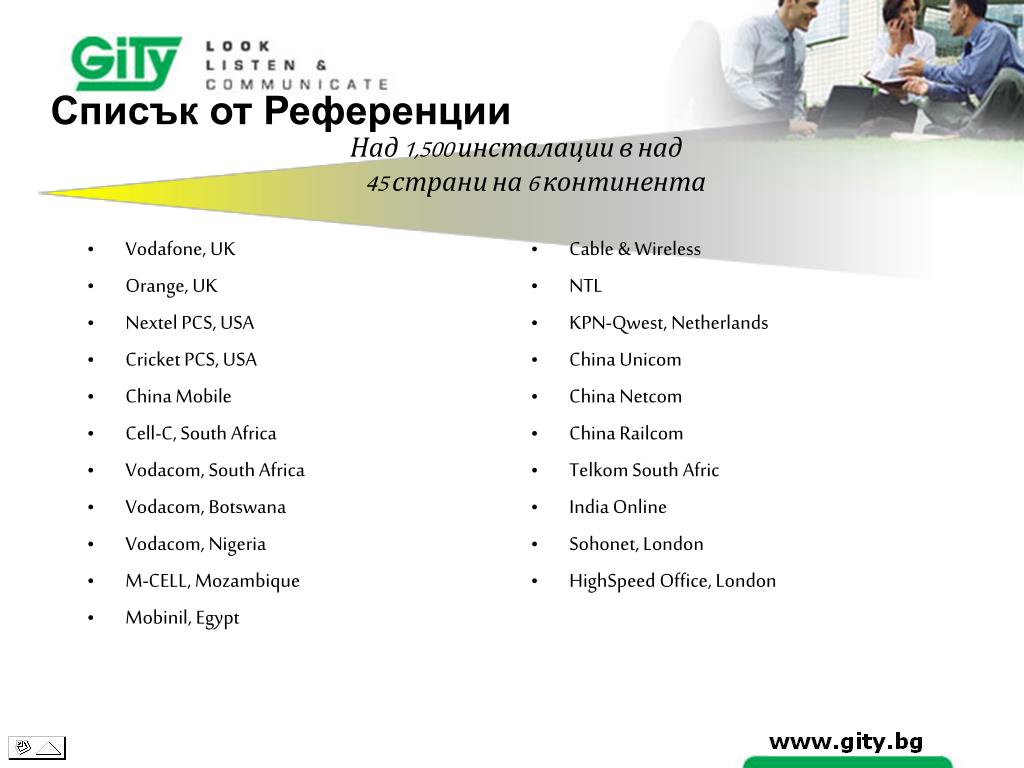

Списък от Референции

Над 1,500 инсталации в над45 страни на 6 континента

  • Vodafone, UK
  • Orange, UK
  • Nextel PCS, USA
  • Cricket PCS, USA
  • China Mobile
  • Cell-C, South Africa
  • Vodacom, South Africa
  • Vodacom, Botswana
  • Vodacom, Nigeria
  • M-CELL, Mozambique
  • Mobinil, Egypt
  • Cable & Wireless
  • NTL
  • KPN-Qwest, Netherlands
  • China Unicom
  • China Netcom
  • China Railcom
  • Telkom South Afric
  • India Online
  • Sohonet, London
  • HighSpeed Office, London
slide19

Решение Последна Миля

STM-1 линк решение заChina Unicom

155Mbps STM-1 линк в Тибет (Замъкът Potala на фона).

Забележка: Използване на ретранслация поради липса на пряка видимост.

Дължина на трасетата 1.5km и 1.1km

slide20

Високоскоростно ATM решение

622Mbps линк за Търговската Палата вЛондон

622 Mbps ATM трафик свързва две сгради директно през прозореца на 36-ят етаж

slide21

Решение за Въздушен контрол

Международно летище Al Ain, в О.А.Е.

Осигурява 100Mbps връзка, пресичаща пистата на летището. Дължина на линка - 1.5km

Температура на околната среда на слънце >60 C

slide22

Благодарим за вниманието

ГиТи България ООД

тел. 02/ 945 53 44 e-mail: office@gity.bg
