slide1

Installatiemethoden 6 ET

Beveiligen van personen

tegen elektrocutie

slide2

Beveiligen van personen tegen elektrocutie

INHOUD

  • Gevaren van elektriciteit
  • Rechtstreekse en onrechtstreekse aanraking
  • Beveiligen d.m.v beschermingsgeleider
  • Beveiligen met differentieelbeveiliging
  • Principe van differentieelbeveiliging
  • Selectiviteit bij differentieelbeveiliging
  • Keuze differentieelbeveiliging



slide3

Beveiligen tegen elektrocutie

  • Rechtstreekse aanraking



slide4

Beveiligen tegen elektrocutie

  • Onrechtstreekse aanraking



slide5

Beveiligen tegen elektrocutie; gevaren

  • Mogelijke gevaren bij aanraking van elektriciteit
  • Een elektrische stroom kan onder bepaalde omstandigheden dodelijk inwerken op het menselijk lichaam. De grootte van het risico is afhankelijk van:
  •  de weg die de stroom door het lichaam volgt,
  • de stroomsterkte,
  • de tijdsduur dat de stroom door het lichaam vloeit,
  • de frequentie van de stroom.

De ernst van de gevolgen is afhankelijk van de leeftijd, de gezondheidstoestand, het geslacht van de persoon.



slide7

Beveiligen tegen elektrocutie

Hoe kun je je beschermen tegen onrechtstreekse aanraking?

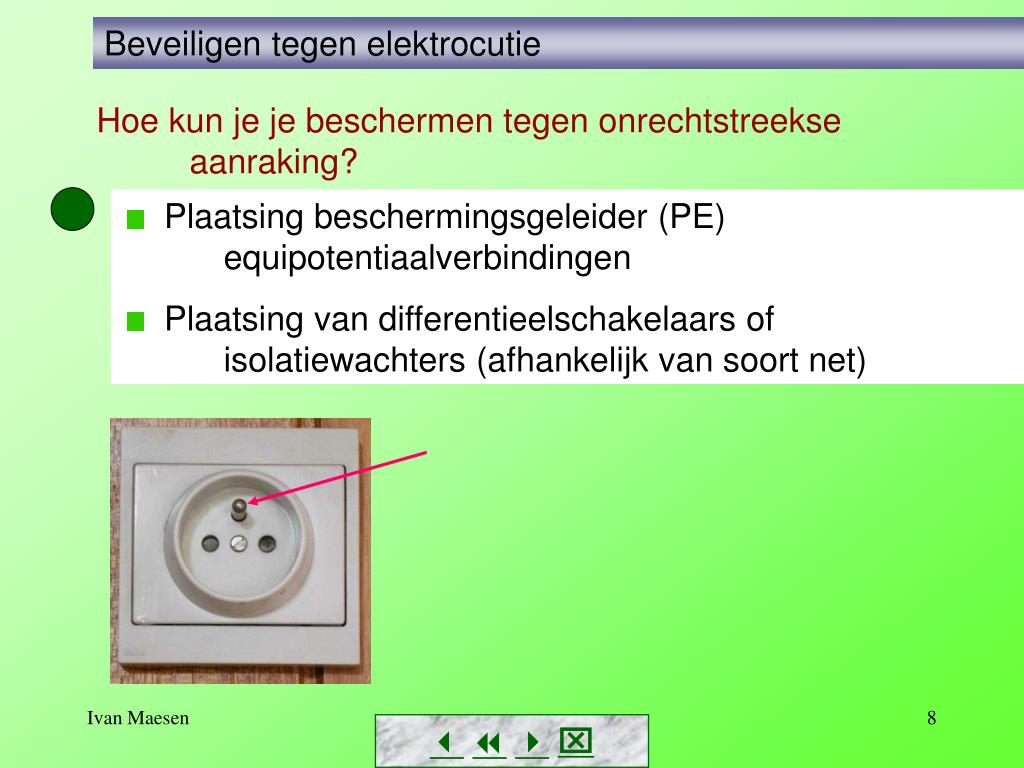

  • Plaatsing beschermingsgeleider (PE) equipotentiaalverbindingen
  • Plaatsing van differentieelschakelaars of isolatiewachters (afhankelijk van soort net)



slide8

Beveiligen tegen elektrocutie

Hoe kun je je beschermen tegen onrechtstreekse aanraking?

  • Plaatsing beschermingsgeleider (PE) equipotentiaalverbindingen
  • Plaatsing van differentieelschakelaars of isolatiewachters (afhankelijk van soort net)



slide9

Beveiligen tegen elektrocutie

Hoe kun je je beschermen tegen onrechtstreekse aanraking?

  • Plaatsing beschermingsgeleider (PE) equipotentiaalverbindingen

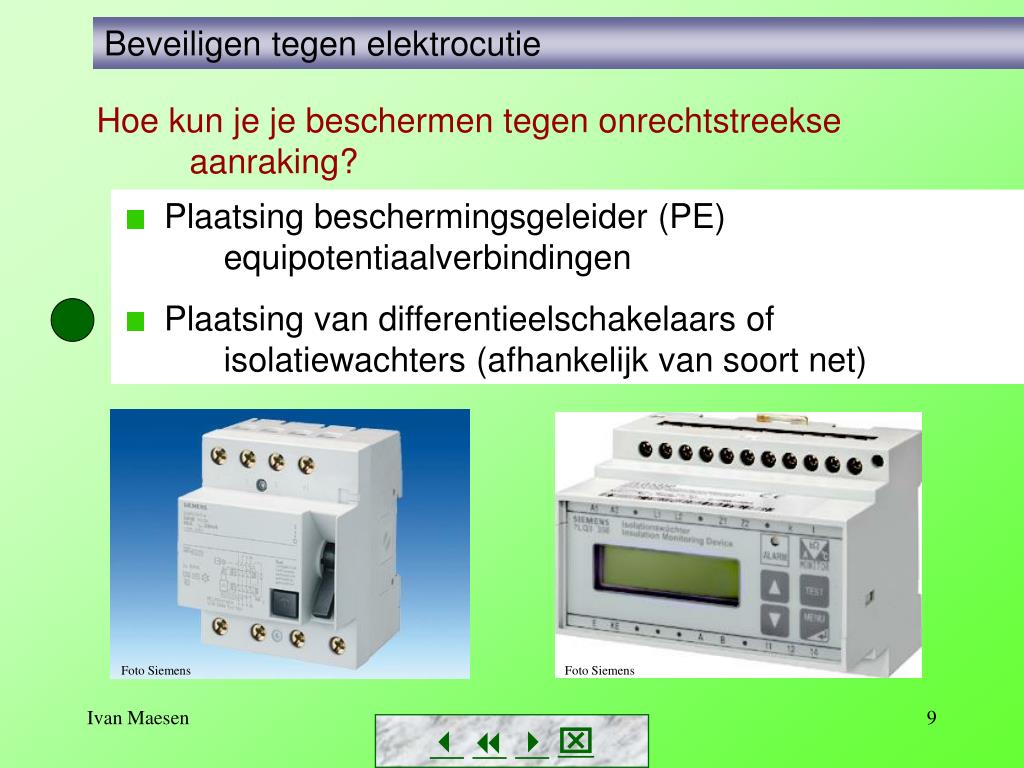

  • Plaatsing van differentieelschakelaars of isolatiewachters (afhankelijk van soort net)

Foto Siemens

Foto Siemens



slide10

Beveiligen tegen elektrocutie

Hoe kun je je beschermen tegen rechtstreekse aanraking?

  • Afschermingen
  • Differentieelbeveiligingen



slide11

Beveiligen tegen elektrocutie

Hoe kun je je beschermen tegen rechtstreekse aanraking?

  • Isoleren, afschermingen, verwijderen
  • Differentieelbeveiligingen

Foto Siemens



slide12

Beveiligen tegen elektrocutie

Hoe kun je je beschermen tegen rechtstreekse aanraking?

  • Afschermingen, afschermingen, verwijderen
  • Differentieelbeveiligingen

Foto Siemens



slide13

Beveiligen tegen elektrocutie

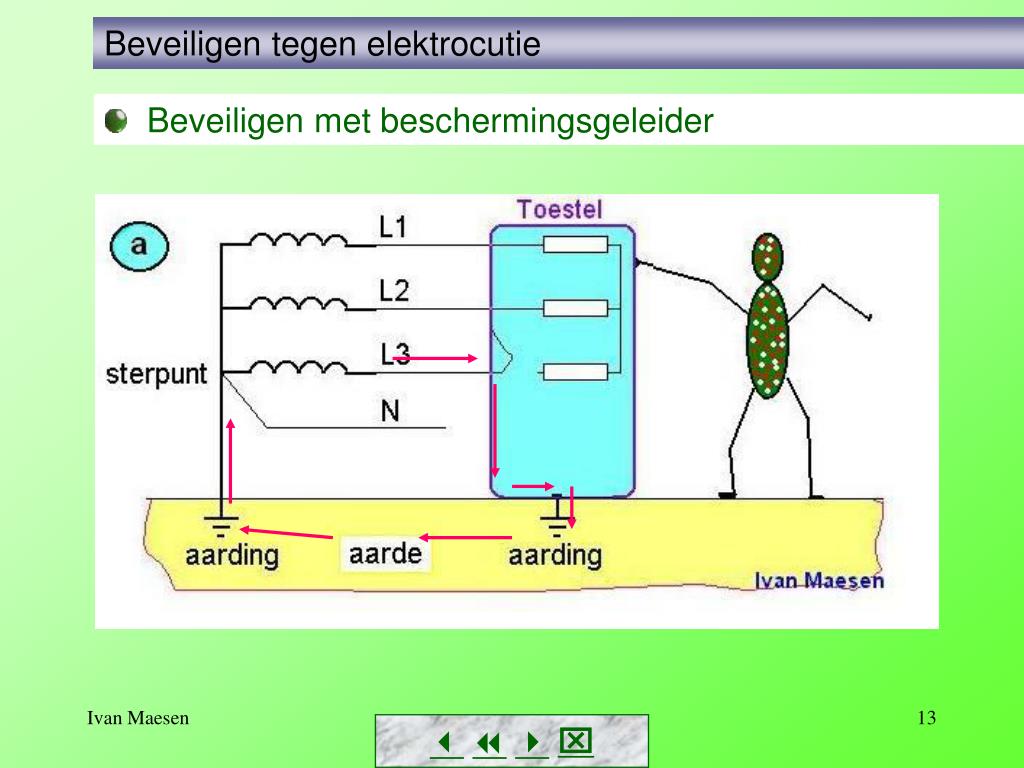

  • Beveiligen met beschermingsgeleider



slide14

Beveiligen tegen elektrocutie

  • Beveiligen met beschermingsgeleider

Uitvoering van de PE-geleider in een installatie:



slide15

Beveiligen tegen elektrocutie

  • Beveiligen met beschermingsgeleider
  • Nadelen van deze beveiliging:
  • Aardingsweerstand te groot  stroom door lichaam nog te groot
  • Schrikreactie  ongeval



slide16

Beveiligen tegen elektrocutie

  • Beveiligen met differentieelautomaat

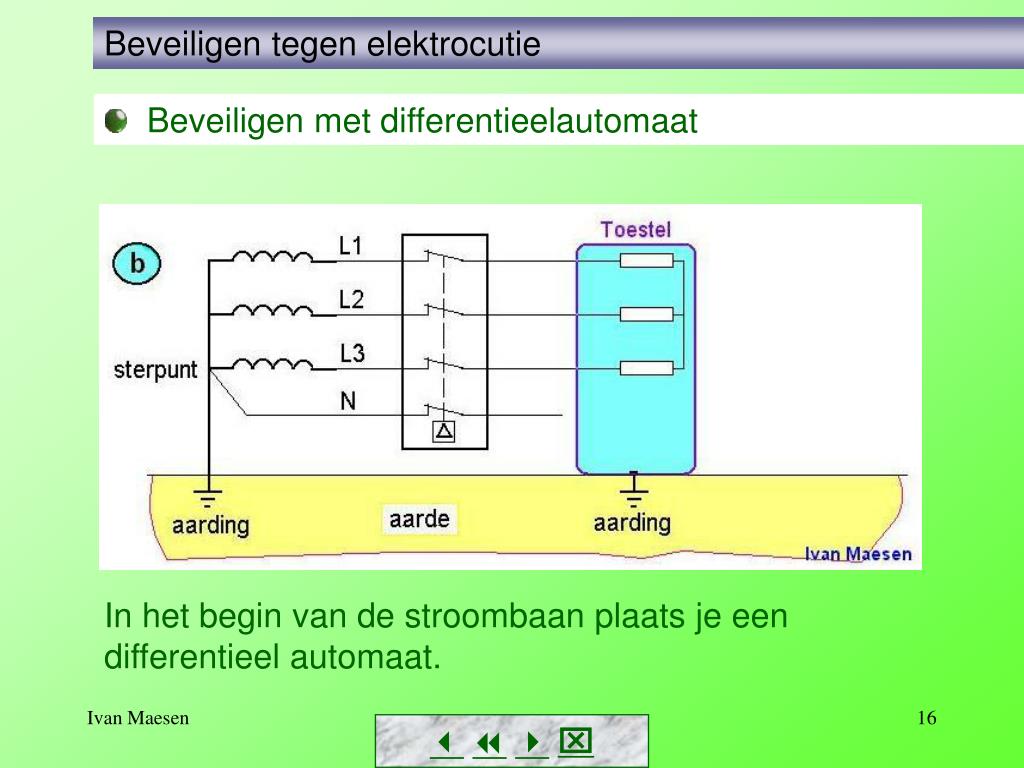

In het begin van de stroombaan plaats je een differentieel automaat.



slide17

Beveiligen tegen elektrocutie

  • Beveiligen met differentieelautomaat

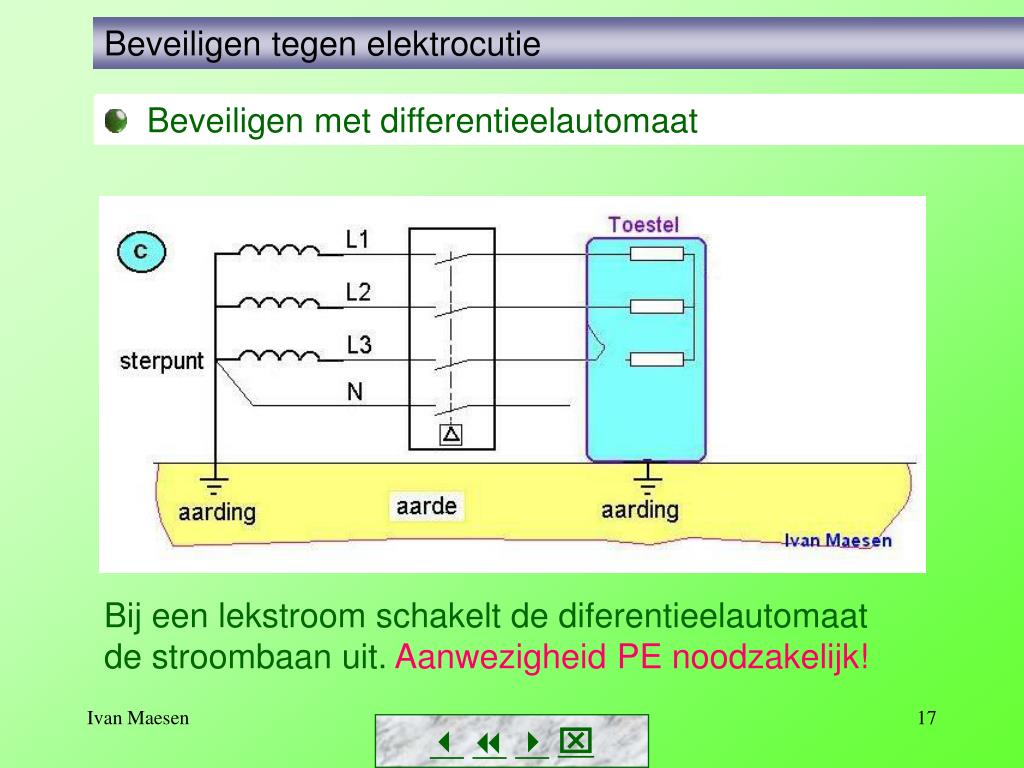

Bij een lekstroom schakelt de diferentieelautomaat de stroombaan uit. Aanwezigheid PE noodzakelijk!



slide18

Beveiligen tegen elektrocutie

  • Beveiligen met differentieelbeveiliging

De stroombaan is reeds uitgeschakeld voor dat een persoon het toestel aanraakt.



slide19

Beveiligen tegen elektrocutie

  • Werking van de differentieelautomaat



slide20

Beveiligen tegen elektrocutie

  • Selectiviteit bij differentieelbeveiligingen



slide21

Beveiligen tegen elektrocutie

  • Selectiviteit bij differentieelbeveiligingen



slide22

Beveiligen tegen elektrocutie

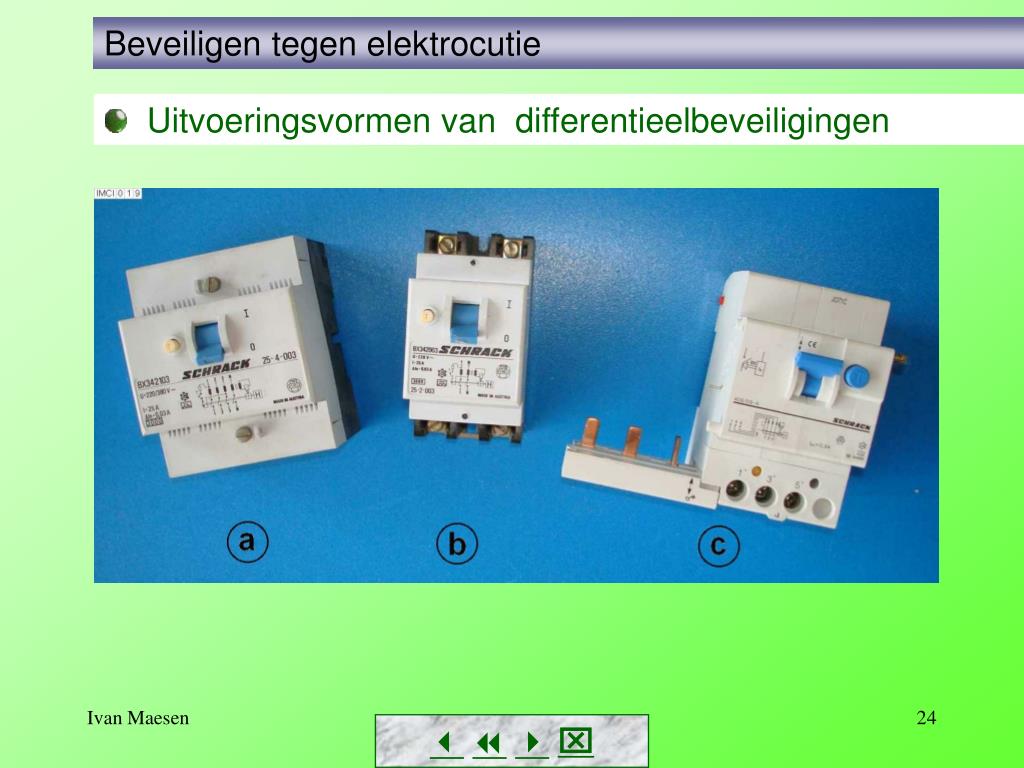

  • Uitvoeringsvormen van differentieelbeveiligingen
  • Differentieelschakelaar (één geheel)
  • Differentieelautomaat (aangebouwd aan andere aut.)
  • Differentieelinrichting (module voor industriële vermogenschakelaar)
  • Differentieelrelais (met afzonderlijke detectiespoel)



slide23

Beveiligen tegen elektrocutie

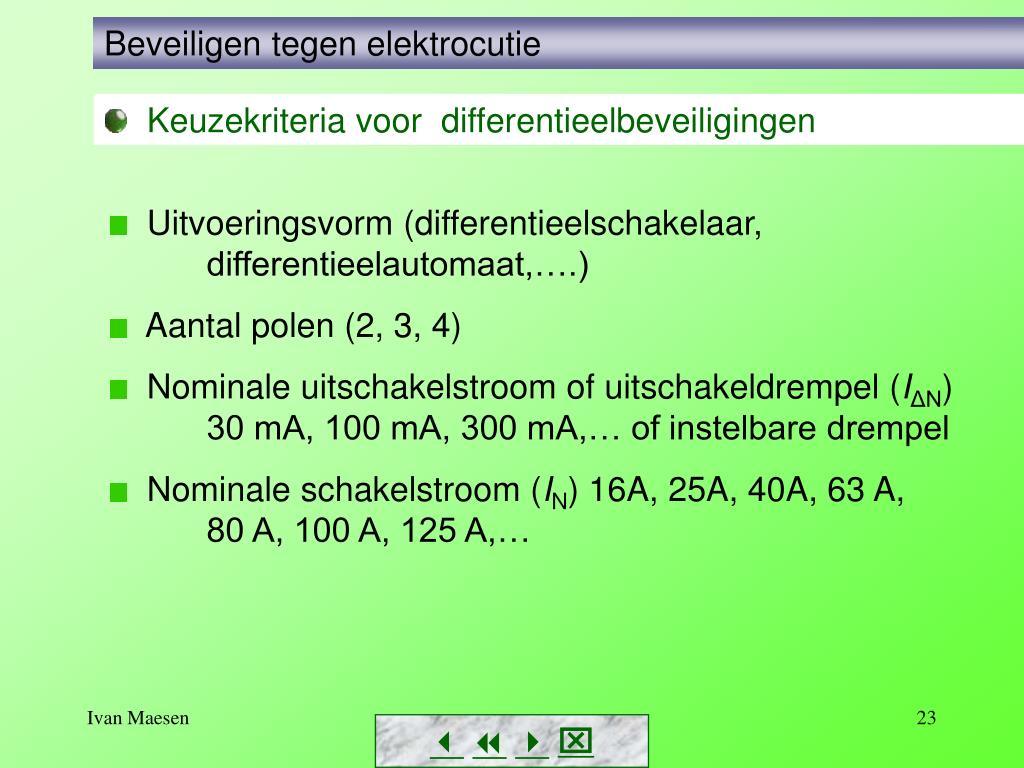

  • Keuzekriteria voor differentieelbeveiligingen
  • Uitvoeringsvorm (differentieelschakelaar, differentieelautomaat,….)
  • Aantal polen (2, 3, 4)
  • Nominale uitschakelstroom of uitschakeldrempel (IΔN) 30 mA, 100 mA, 300 mA,… of instelbare drempel
  • Nominale schakelstroom (IN) 16A, 25A, 40A, 63 A, 80 A, 100 A, 125 A,…



slide24

Beveiligen tegen elektrocutie

  • Uitvoeringsvormen van differentieelbeveiligingen


