Presentation Transcript
slide2

Contactoren

  • Principe
  • Vermogen en stuurcontacoren
  • Keuze van een contactor
  • Uitbreidingsmogelijkheden bij contactoren
  • Gebruikscategoriën
  • Levensduur van een contactor



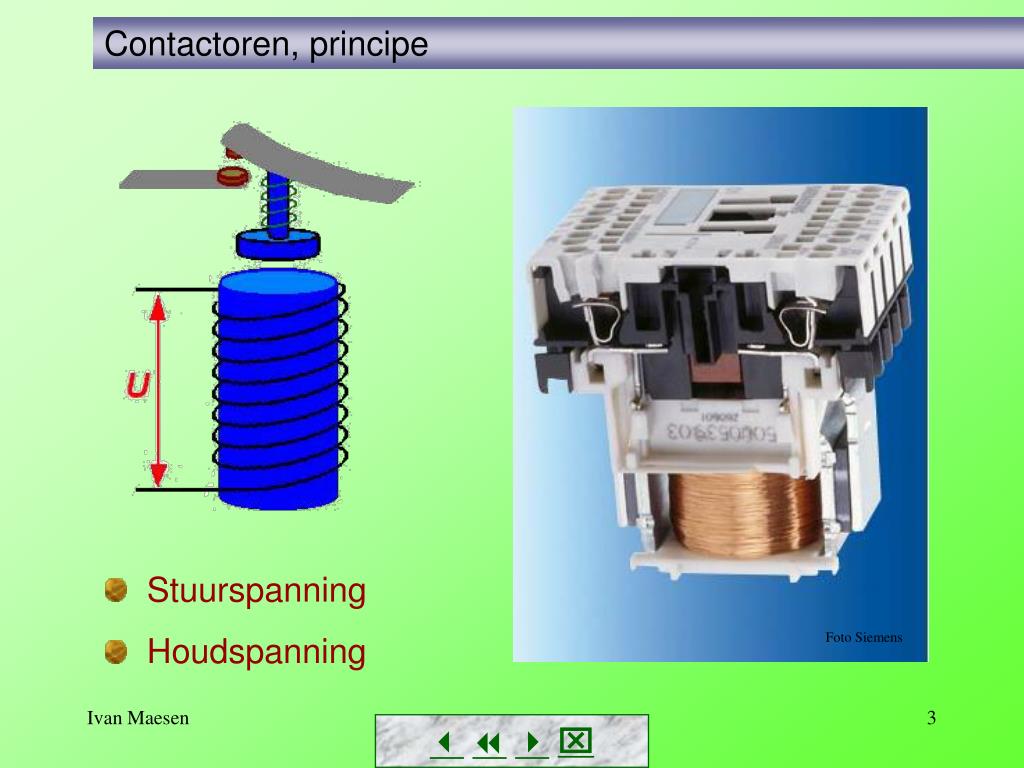

slide3

Contactoren, principe

  • Stuurspanning
  • Houdspanning

Foto Siemens



slide4

Contactoren, stuur en vermogencontactoren

  • Vermogencontactoren

Uitvoering contacten



slide5

Contactoren, stuur en vermogencontactoren

  • Stuurcontactoren

Uitvoering contacten



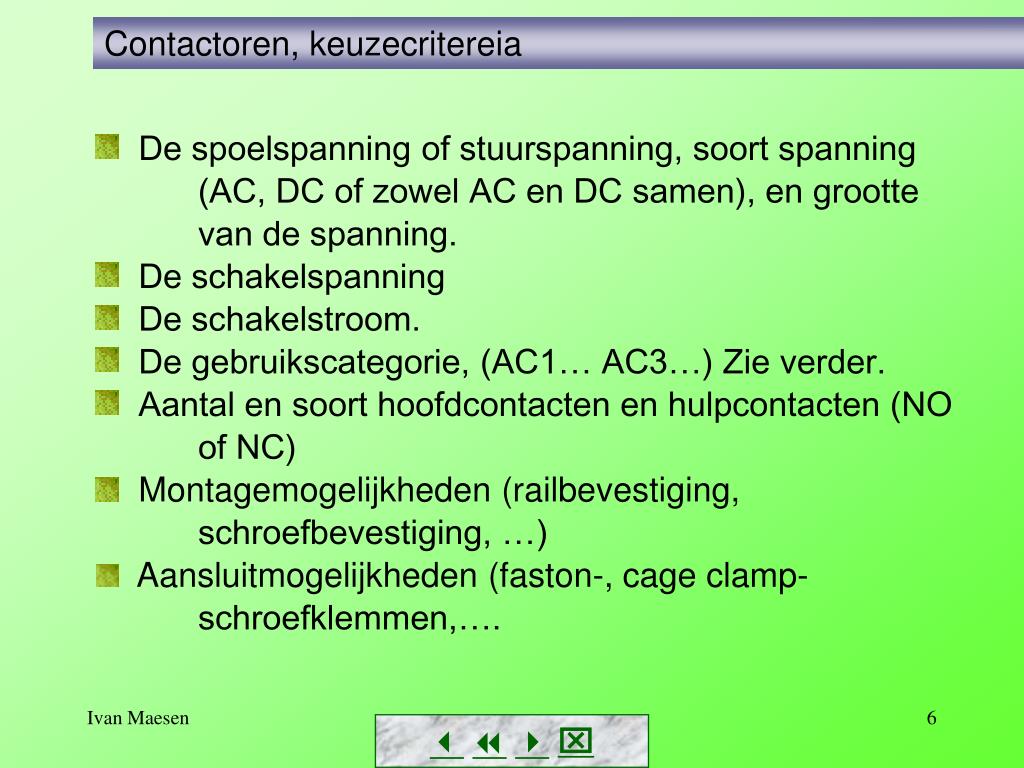

slide6

Contactoren, keuzecritereia

  • De spoelspanning of stuurspanning, soort spanning (AC, DC of zowel AC en DC samen),en grootte van de spanning.
  • De schakelspanning
  • De schakelstroom.
  • De gebruikscategorie, (AC1… AC3…) Zie verder.
  • Aantal en soort hoofdcontacten en hulpcontacten (NO of NC)
  • Montagemogelijkheden (railbevestiging, schroefbevestiging, …)
  • Aansluitmogelijkheden (faston-, cage clamp- schroefklemmen,….



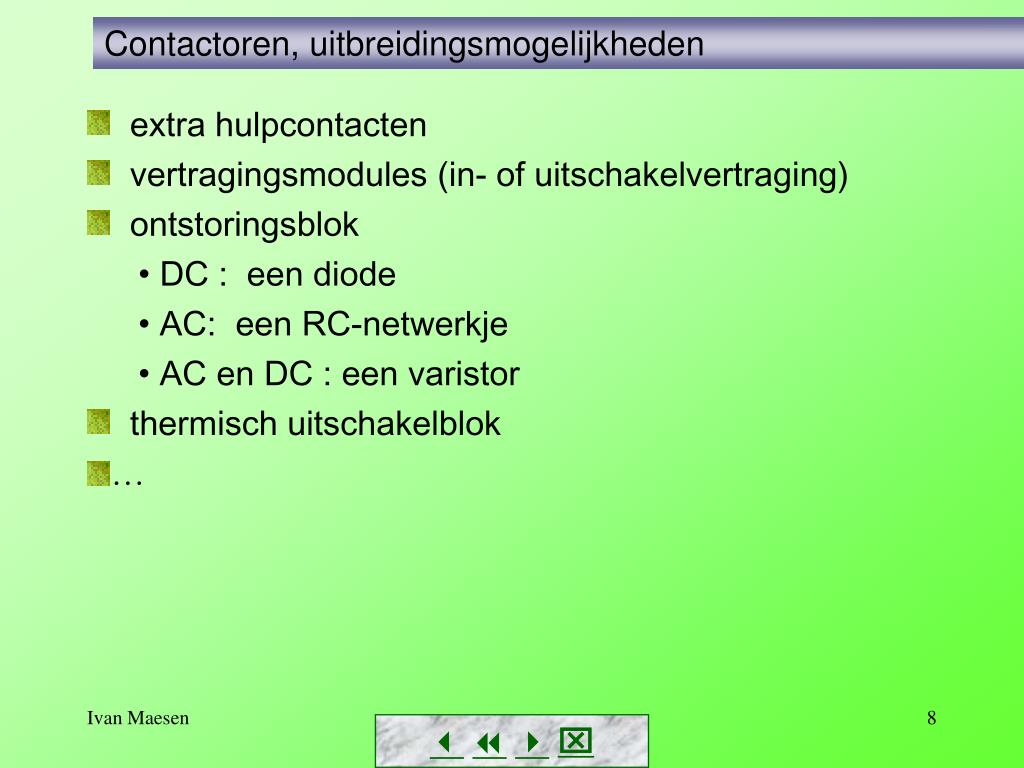

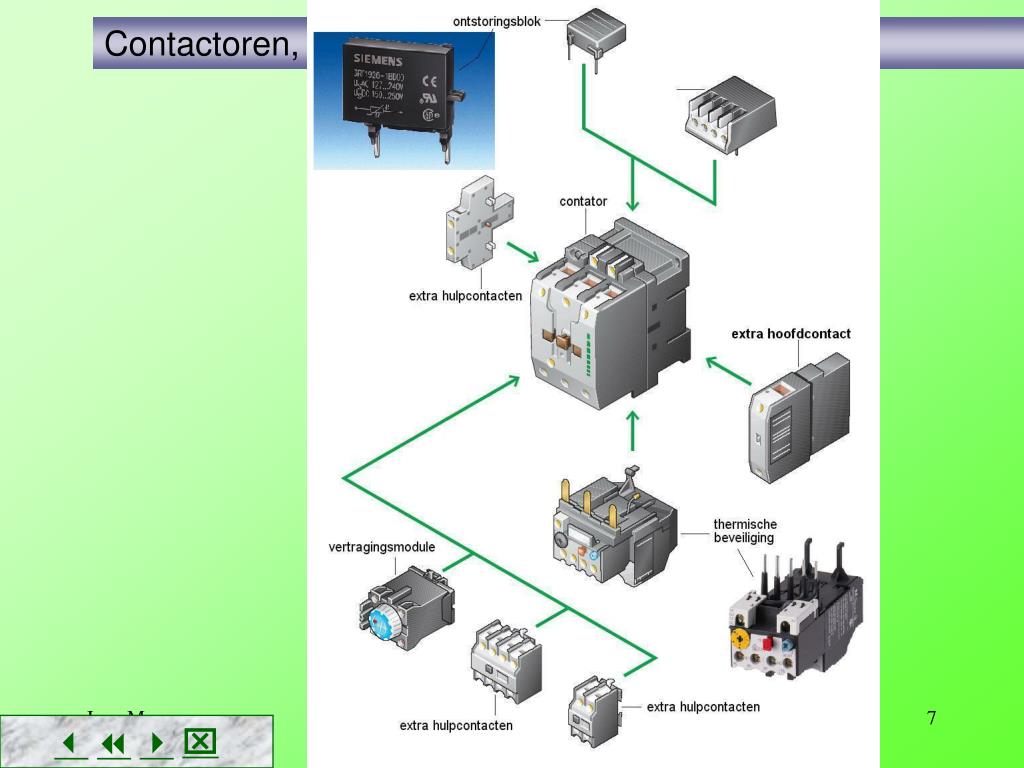

slide8

Contactoren, uitbreidingsmogelijkheden

  • extra hulpcontacten
  • vertragingsmodules (in- of uitschakelvertraging)
  • ontstoringsblok
    • DC : een diode
    • AC: een RC-netwerkje
    • AC en DC : een varistor
  • thermisch uitschakelblok



slide11

Contactoren, gebruikscategoriën

Inschakelverschijnselen

  • Inschakelstroomstoot bij inductieve verbruikers
  • Oplaadstroom bij condensatoren

Uitschakelverschijnselen

  • Inductiespanningen bij inductieve verbruikers
  • Generatorwerking bij omkeren draaizin, plotse verlaging snelheid



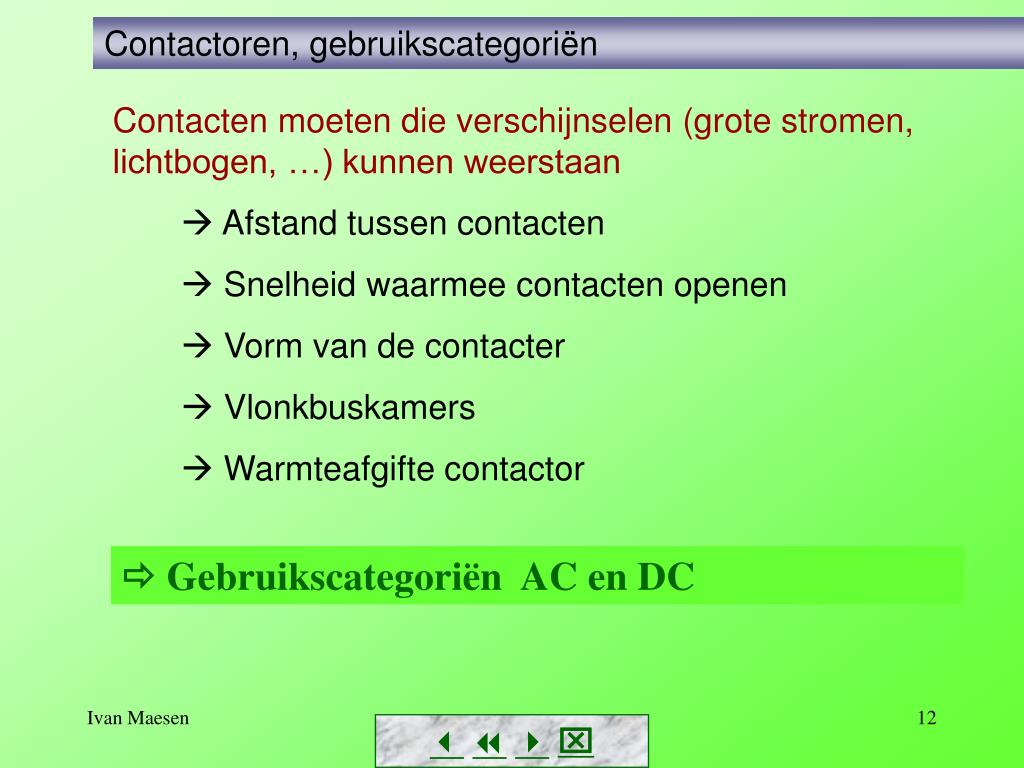

slide12

Contactoren, gebruikscategoriën

Contacten moeten die verschijnselen (grote stromen, lichtbogen, …) kunnen weerstaan

 Afstand tussen contacten

 Snelheid waarmee contacten openen

 Vorm van de contacter

 Vlonkbuskamers

 Warmteafgifte contactor

 Gebruikscategoriën AC en DC



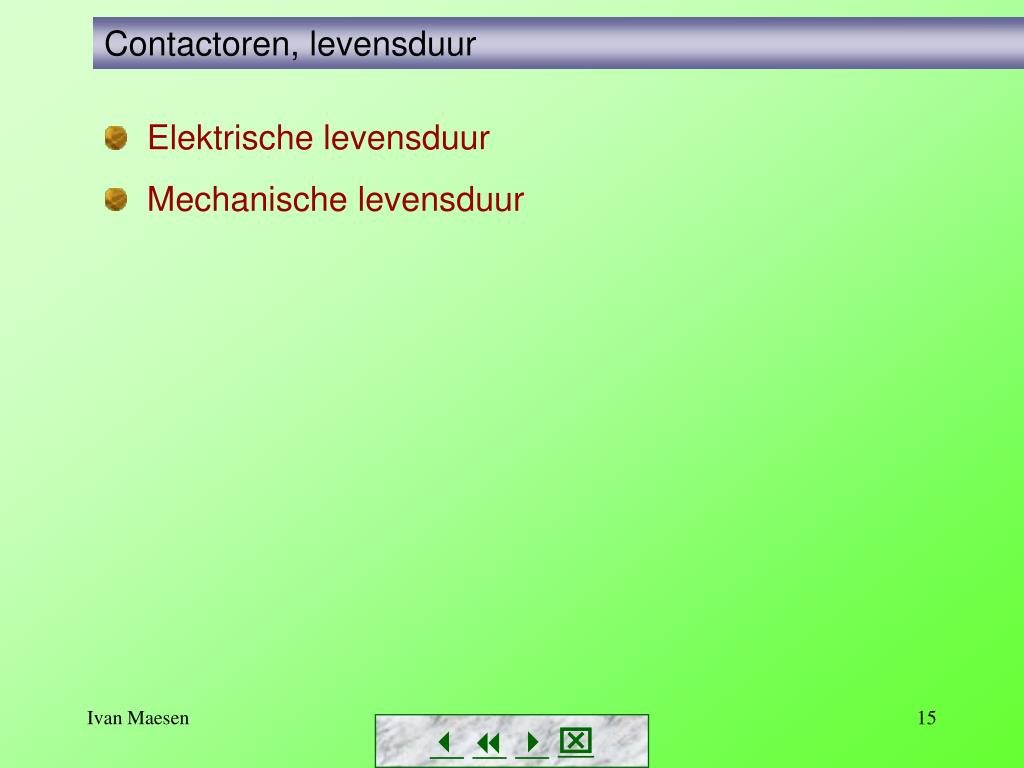

slide15

Contactoren, levensduur

  • Elektrische levensduur
  • Mechanische levensduur



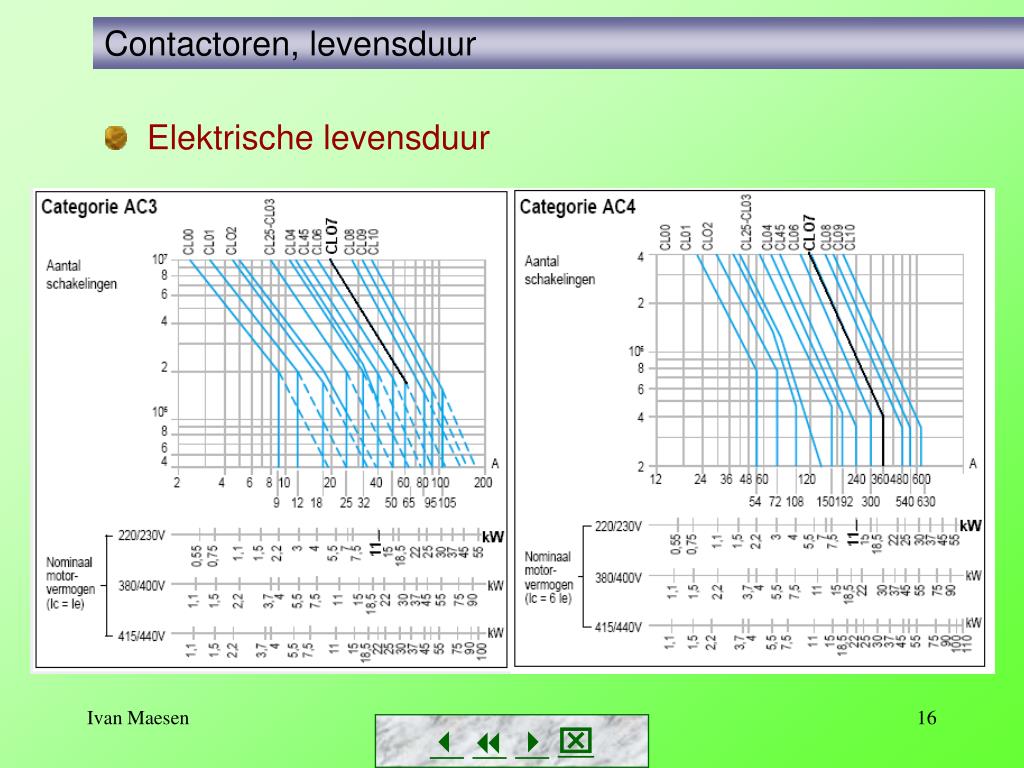

slide16

Contactoren, levensduur

  • Elektrische levensduur



slide17

Contactoren, levensduur

Hoe groot is de elektrische levensduur van de contactor uit serie de CLO7 bij het aansturen van een asynchrone motor van 11 kW?

a)Bij het normaal starten van de motor:

b)Bij het voortdurend starten en stoppen van de motor:



slide19

Contactoren

Einde


