  1. CAXA电子图板2005基础教程 宁夏理工学院 贾培英

  2. 第1章 CAXA电子图板概述 • 本章要点 • CAXA 电子图板简介 • CAXA 电子图板系统安装 • 工作界面 • 常用快捷键与功能键

  3. 根据计算机绘图系统的组成，一个计算机绘图系统应该具有下述几项功能：根据计算机绘图系统的组成，一个计算机绘图系统应该具有下述几项功能： 1. 计算功能：包括设计、分析、计算的程序库和有关图形数据及几何分析的程序库。 2. 存储功能：在计算机的内存和外存中，能够存放图形数据，尤其要存放图形数据之间的相互联系。 3. 对话功能：通过图形显示器直接进行人－机通讯对话。 4. 输入功能：向计算机输入各种命令及图形数据。 5. 输出功能：输出计算结果及所需要的图形。 以上是一个计算机图形系统所具备的最基本功能。

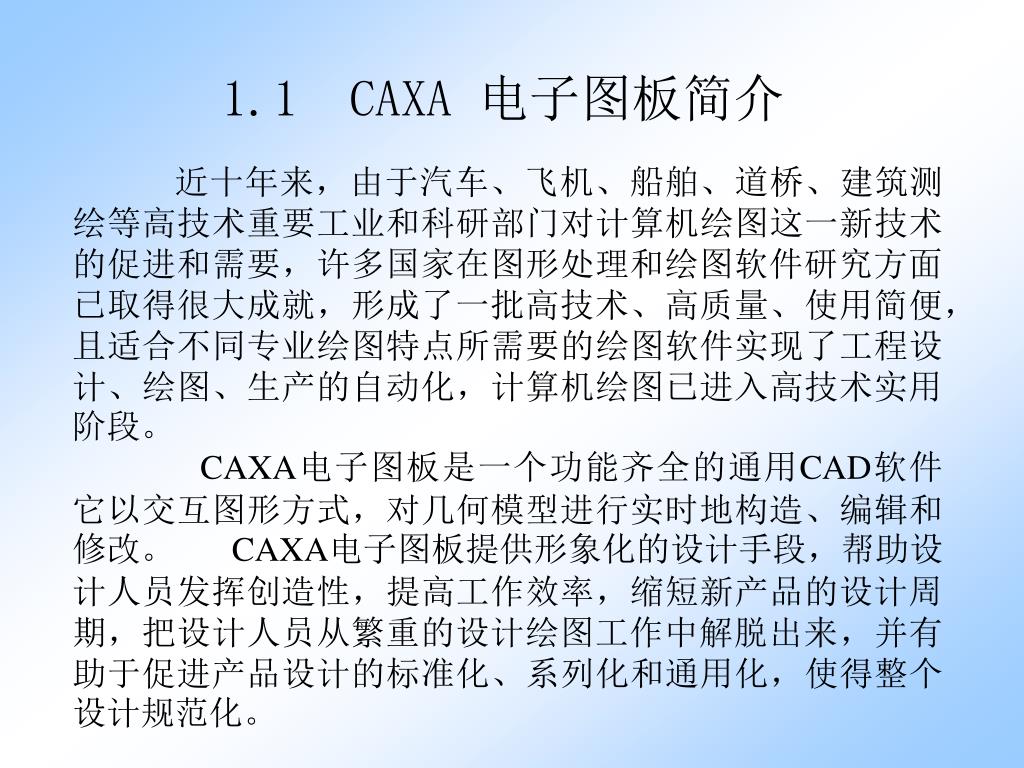

  4. 1.1 CAXA 电子图板简介 近十年来，由于汽车、飞机、船舶、道桥、建筑测绘等高技术重要工业和科研部门对计算机绘图这一新技术的促进和需要，许多国家在图形处理和绘图软件研究方面已取得很大成就，形成了一批高技术、高质量、使用简便，且适合不同专业绘图特点所需要的绘图软件实现了工程设计、绘图、生产的自动化，计算机绘图已进入高技术实用阶段。 CAXA电子图板是一个功能齐全的通用CAD软件它以交互图形方式，对几何模型进行实时地构造、编辑和修改。 CAXA电子图板提供形象化的设计手段，帮助设计人员发挥创造性，提高工作效率，缩短新产品的设计周期，把设计人员从繁重的设计绘图工作中解脱出来，并有助于促进产品设计的标准化、系列化和通用化，使得整个设计规范化。

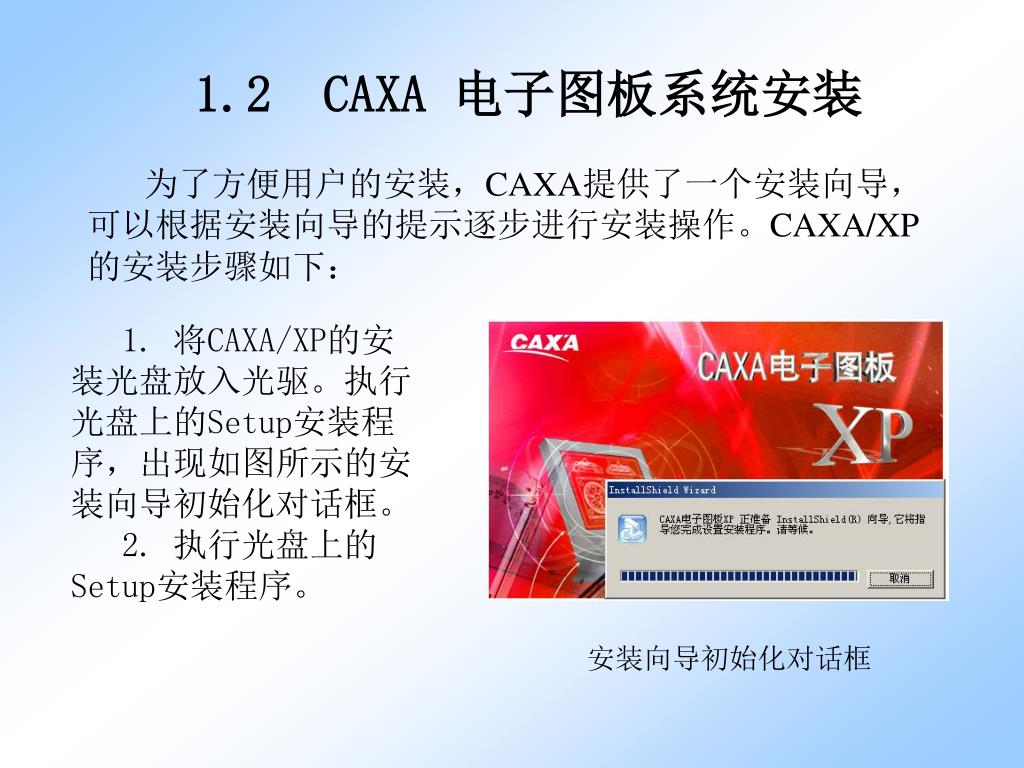

  5. 1.2 CAXA 电子图板系统安装 为了方便用户的安装，CAXA提供了一个安装向导，可以根据安装向导的提示逐步进行安装操作。CAXA/XP的安装步骤如下： 1. 将CAXA/XP的安装光盘放入光驱。执行光盘上的Setup安装程序，出现如图所示的安装向导初始化对话框。 2. 执行光盘上的Setup安装程序。 安装向导初始化对话框

  6. 3．待安装向导初始化完成后，将出现如图所示的安装向导对话框。3．待安装向导初始化完成后，将出现如图所示的安装向导对话框。 安装向导对话框

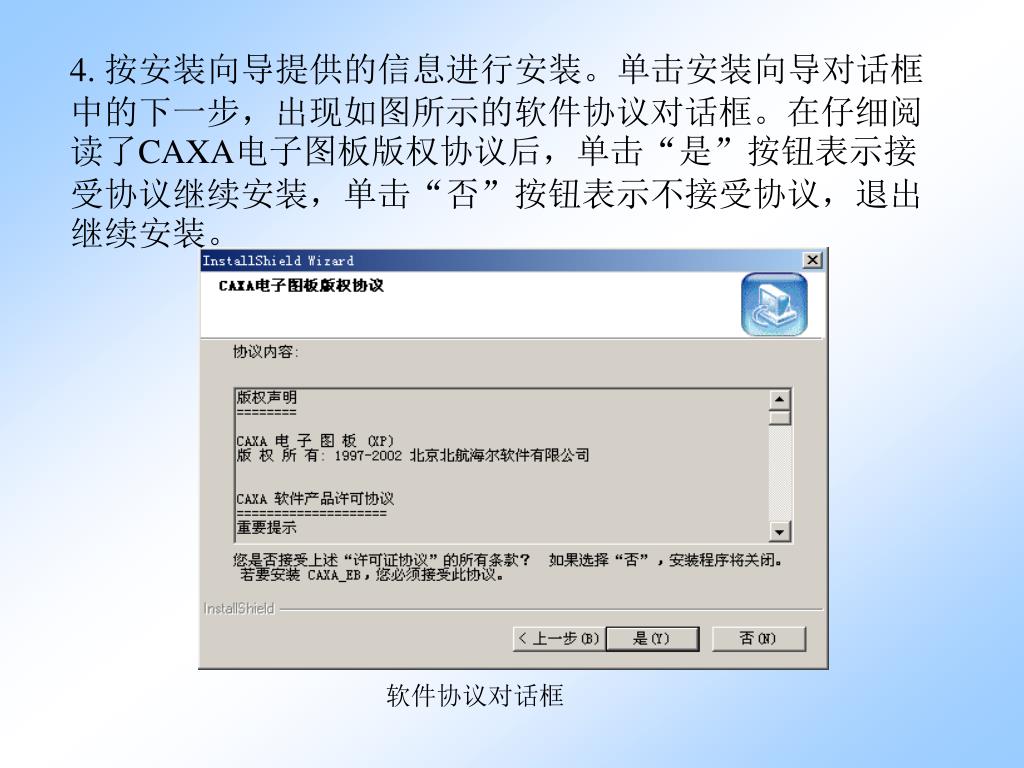

  7. 4. 按安装向导提供的信息进行安装。单击安装向导对话框中的下一步，出现如图所示的软件协议对话框。在仔细阅读了CAXA电子图板版权协议后，单击“是”按钮表示接受协议继续安装，单击“否”按钮表示不接受协议，退出继续安装。 软件协议对话框

  8. 5．单击软件协议对话框中的“是”按钮，出现如图所示的安装说明对话框。5．单击软件协议对话框中的“是”按钮，出现如图所示的安装说明对话框。 安装说明对话框

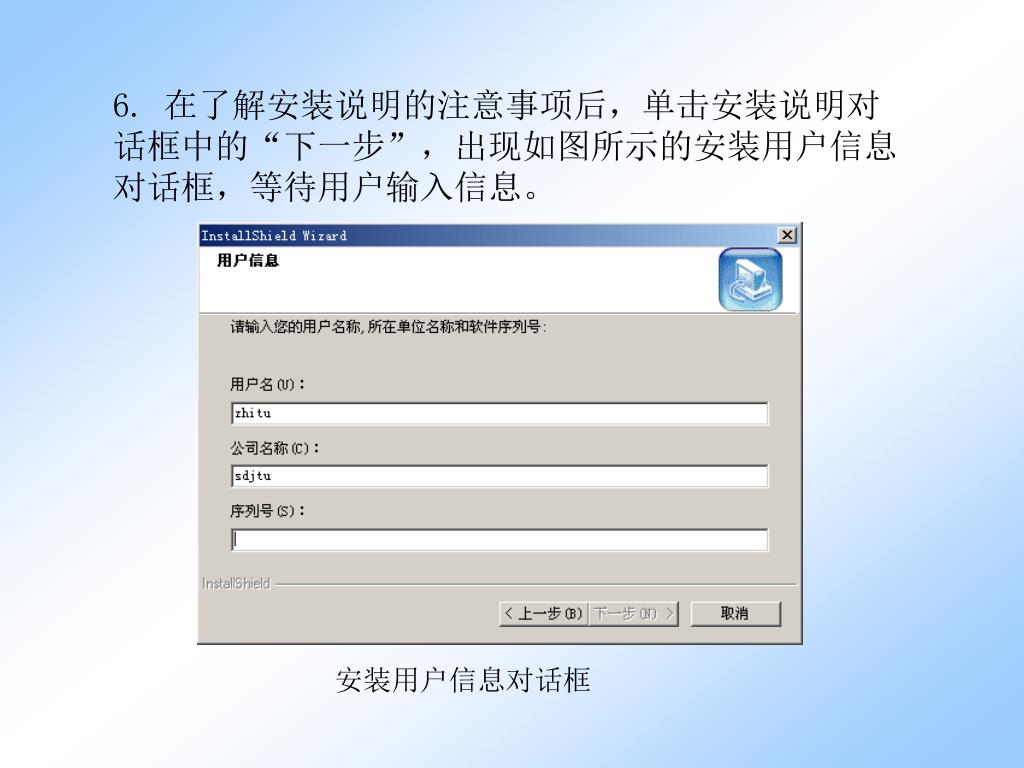

  9. 6. 在了解安装说明的注意事项后，单击安装说明对话框中的“下一步”，出现如图所示的安装用户信息对话框，等待用户输入信息。 安装用户信息对话框

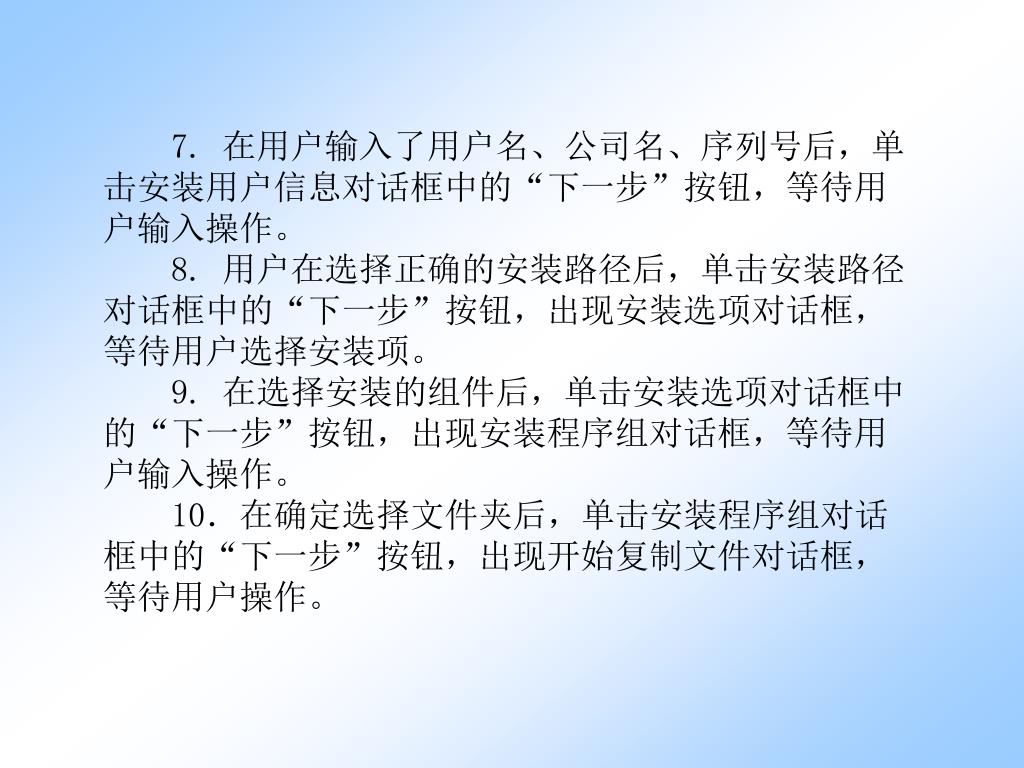

  10. 7. 在用户输入了用户名、公司名、序列号后，单击安装用户信息对话框中的“下一步”按钮，等待用户输入操作。 8. 用户在选择正确的安装路径后，单击安装路径对话框中的“下一步”按钮，出现安装选项对话框，等待用户选择安装项。 9. 在选择安装的组件后，单击安装选项对话框中的“下一步”按钮，出现安装程序组对话框，等待用户输入操作。 10．在确定选择文件夹后，单击安装程序组对话框中的“下一步”按钮，出现开始复制文件对话框，等待用户操作。

  11. 11．待文件复制完成，单击“完成”按钮，结束CAXA/XP的安装。11．待文件复制完成，单击“完成”按钮，结束CAXA/XP的安装。 开始复制文件对话框

  12. 1.3 工作界面 启动CAXA电子图板XP后，进入了CAXA电子图板的绘图环境，屏幕将显示如图所示的CAXA电子图板绘图工作界面。

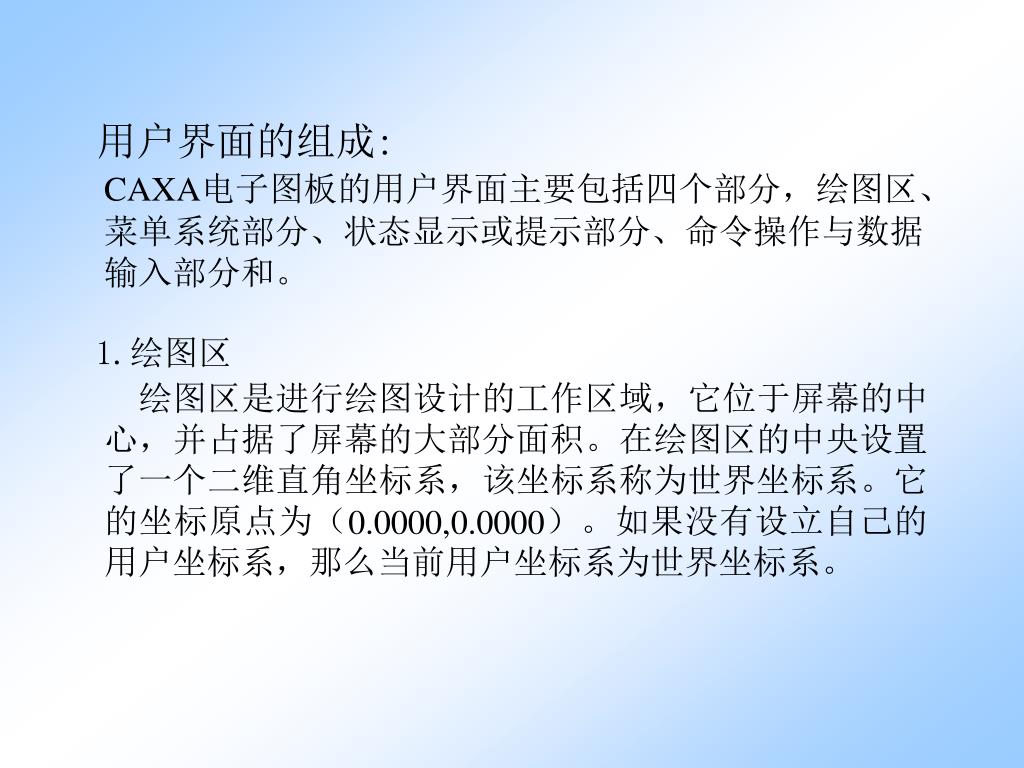

  13. 用户界面的组成: CAXA电子图板的用户界面主要包括四个部分，绘图区、菜单系统部分、状态显示或提示部分、命令操作与数据输入部分和。 绘图区是进行绘图设计的工作区域，它位于屏幕的中心，并占据了屏幕的大部分面积。在绘图区的中央设置了一个二维直角坐标系，该坐标系称为世界坐标系。它的坐标原点为（0.0000,0.0000）。如果没有设立自己的用户坐标系，那么当前用户坐标系为世界坐标系。 1.绘图区

  14. 2．菜单系统 CAXA电子图板的菜单系统包括主菜单、下拉菜单区、常驻菜单区、应用主菜单区、立即菜单区5个部分。 （1）主菜单与下拉菜单区 主菜单位于屏幕的顶部，每部分都含有若干个下拉菜单。 （2）常驻菜单区 为加快作图速度，提高工作效率，将经常用到的若干条命令，以直观、清晰的图标形式集中放在一起组成常驻菜单。 常驻菜单位于屏幕右侧的上部，其中包括删除、拾取设置、显示平移、显示窗口、显示回溯、显示全部、取消操作、重画、重复操作等9项内容。

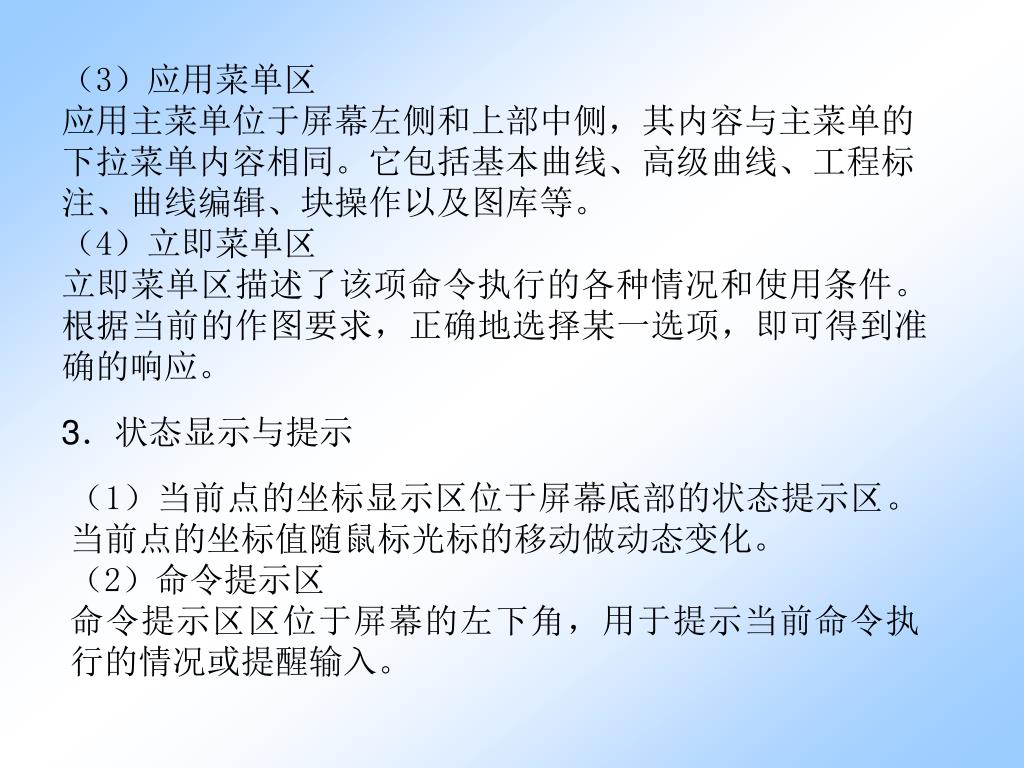

  15. （3）应用菜单区 应用主菜单位于屏幕左侧和上部中侧，其内容与主菜单的下拉菜单内容相同。它包括基本曲线、高级曲线、工程标注、曲线编辑、块操作以及图库等。 （4）立即菜单区 立即菜单区描述了该项命令执行的各种情况和使用条件。根据当前的作图要求，正确地选择某一选项，即可得到准确的响应。 3．状态显示与提示 （1）当前点的坐标显示区位于屏幕底部的状态提示区。当前点的坐标值随鼠标光标的移动做动态变化。 （2）命令提示区 命令提示区区位于屏幕的左下角，用于提示当前命令执行的情况或提醒输入。

  16. （3）屏幕点菜单状态提示 屏幕点菜单状态提示位于当前点坐标显示区的右侧，可自动提示当前拾取点的性质以及拾取方式。例如，拾取点可能为屏幕点、切点、端点等。 （4）点捕捉状态设置区 点捕捉状态设置区位于屏幕的右下角，在此区域内设置点的捕捉状态，分别为自由、智能、导航和栅格。 （5）命令与数据输入区 命令与数据输入区位于屏幕左下角，用于由键盘输入命令或数据。

  17. 4．工具栏 在工具栏中，可以通过鼠标左键单击相应的按钮图标进行操作，其中包括“标准”、“属性”、“常用”、“绘制工具”，“基本曲线”等，如图所示。工具栏可以根据自己的习惯及需求进行定义、调整。

  18. 1.4 常用快捷键与功能键 CAXA电子图板设置了若干快捷键和功能键，为软件的操作提供了方便。 （1）方向键：用于平移显示的图形； （2） PageUP键：放大显示图形； （3） PageDown键：缩小显示图形； （4）Home键：用于复原显示； （5）Delete键：删除所选对象； （6）“Alt+1”～“Alt+9”组合键：利用这些组合键，可以迅速激活立即菜单中相应数字所对应的菜单命令，以便选择或输入数据。 1. 快捷键

  19. 2. 功能键 • 使用每一个功能键都可以完成某种预定的操作。常用功能键： • F1键：请求系统的帮助。 • F2键：拖画时切换动态拖动值和坐标值。 • (3)F3键：全部显示。 • (4) F4键：指定一个当前点作为参考点。 • (5)F5键：当前坐标系切换开关，它的功能是进行坐标系的切换，一般情况下，是在世界坐标系中进行操作的。 • F6键：点捕捉方式切换开关，它的功能是进行捕捉方式的切换。 • F7键：三视图导航开关。 • (8)F8键：鹰眼开关。 • (9) F9键：显示全屏开关。
