crit res de diff renciation des robinets et des organes de r glage coude ou t

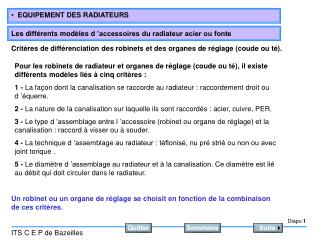

Critères de différenciation des robinets et des organes de réglage (coude ou té).

Pour les robinets de radiateur et organes de réglage (coude ou té), il existe différents modèles liés à cinq critères :

1 - La façon dont la canalisation se raccorde au radiateur : raccordement droit ou d ’équerre.

2 - La nature de la canalisation sur laquelle ils sont raccordés : acier, cuivre, PER.

3 - Le type d ’assemblage entre l ’accessoire (robinet ou organe de réglage) et la canalisation : raccord à visser ou à souder.

4 - La technique d ’assemblage au radiateur : téflonisé, nu pré strié ou non ou avec joint torique .

5 - Le diamètre d ’assemblage au radiateur et à la canalisation. Ce diamètre est lié au débit qui doit circuler dans le radiateur.

Un robinet ou un organe de réglage se choisit en fonction de la combinaison de ces critères.

mode de raccordement aux canalisations

Robinet d ’équerre

Robinet droit

Coude de réglage

Té de réglage

Mode de raccordement aux canalisations

Exemple de raccordement équerre

Exemple de raccordement droit

On peut également rencontrer des raccordements d ’équerre sur un accessoire et droit sur l ’autre.

raccordement aux canalisations acier ou cuivre par raccord gcu

Filetage de raccordement au radiateur

Taraudage pour raccordement à la canalisation

Raccordement aux canalisations acier ou cuivre par raccord GCU

Le filetage peut être téflonisé

Le filetage peut être nu pour montage à la filasse ou au téflon.

Raccord 243 GCU pour assemblage sur canalisation cuivre

raccordement aux canalisations per ou cuivre par raccord olive

Filetage de raccordement au radiateur

Filetage pour raccordement à la canalisation

Raccordement aux canalisations PER ou cuivre par raccord olive

Le filetage peut être téflonisé

Le filetage peut être nu pour montage à la filasse ou au téflon.

raccordement aux canalisations cuivre braser

Filetage de raccordement au radiateur

Partie à braser à la canalisation .

Raccordement aux canalisations cuivre à braser

Comme pour les modèles précédents, il existe des filetages téflonisés ou non.

diam tres de raccordement au radiateur
Diamètres de raccordement au radiateur

Attention : Il est impératif d ’utiliser l ’accessoire prescrit, car son diamètre de raccordement au radiateur et à la tuyauterie est lié au débit d ’eau chaude qui doit circuler dans le radiateur afin qu ’il puisse délivrer la quantité de chaleur pour laquelle il a été prévu.

Correspondance indicative entre le diamètre de raccordement et le débit circulant dans le radiateur.

3/8 " (12 x 17) pour un débit inférieur à 90 litres/heure (environ 1500 Watts)

1/2  " (15 x 21) pour un débit de 90 à 200 litres/heure (environ de 1500 à 3500 Watts)

3/4 "  (20 x 27) pour un débit de 200 à 300 litres/heure (environ de 3500 à 5000 Watts)

Nota : le symbole «"» indique que l’unité normalisée du diamètre est le pouce (unité anglaise de longueur = 2,54 cm).

crit res de diff renciation des purgeurs et robinets de vidange
Critères de différenciation des purgeurs et robinets de vidange
  • Pour les purgeurs et robinets de vidange , il existe différents modèles liés à trois critères :
  • 1 - Les orientations de la purge ou de la vidange peuvent être fixes ou orientables.
  • 2 - La manœuvre d ’ouverture ou de fermeture peut se faire à l ’aide d ’un tournevis (la tête est alors fendue) ou d ’une clé à carré (tête à ergot carré) .
  • 3 – La technique d ’assemblage au radiateur : téflonisé, nu pré strié ou non, avec joint torique.
  • 4 -Le diamètre de raccordement au radiateur.
    • Pour les purgeurs, Il existe couramment des modèles en 1/8 “ (5 x 10) ou en 1/4 “ (8 x 13).
    • Pour les robinets de vidange, Il existe couramment des modèles en 3/8 “ (12 x 17) ou en 1/2 “ (15 x 21).

Un purgeur ou robinet de vidange se choisit en fonction de la combinaison de ces critères.

les diff rents mod les de purgeurs
Les différents modèles de purgeurs

Modèle à tête fixe à pointeau et à volant

Modèle à tête orientable fendue

Modèle à tête orientable à pointeau et à carré

Modèle à tête orientable fendue

Clé à carré

Modèle à purge automatique: utilisé exceptionnellement lorsqu ’il y a des problèmes d ’air dans les installations.

Attention : ils ne sont pas forcement adaptables à tous les types de radiateurs. Il faut suivre les prescriptions du fabricant.

les diff rents mod les de robinets de vidange

Joint torique

Tétine

Les différents modèles de robinets de vidange

Modèle à tête fixe à tétine

Modèle à tête orientable

Comme pour le purgeur il existe des systèmes de manœuvre au tournevis ou à la clé à carré.

La technique d ’assemblage au radiateur peut suivant le modèle être à joint torique, au téflon ou à la filasse.
