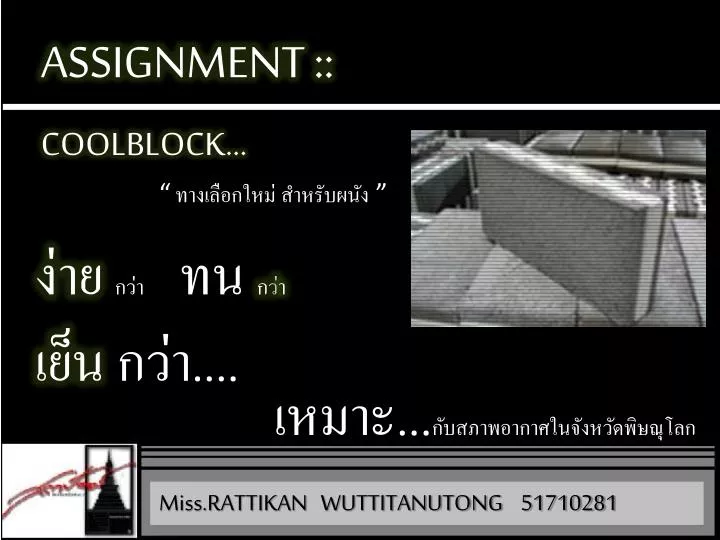

1. ASSIGNMENT :: COOLBLOCK… “ ทางเลือกใหม่ สำหรับผนัง ” ง่าย กว่า ทน กว่าเย็น กว่า.... เหมาะ...กับสภาพอากาศในจังหวัดพิษณุโลก Miss.RATTIKAN WUTTITANUTONG 51710281

2. ที่มา: ปัจจุบันสภาพอากาศของโลกมีอุณหภูมิสูงขึ้นทุกวัน เพราะปัญหาโลกร้อน โดยเฉพาะประเทศไทย ที่เป็นเมืองร้อนอยู่แล้วยิ่งประสบปัญหาหนัก และอุณหภูมิที่สูงขึ้นอย่างต่อเนื่อง ทำให้อาคารที่อยู่อาศัย เป็นปัจจัยหนึ่งที่สามารถให้เราหลบอาศัย ดังนั้นการเลือกวัสดุก่อสร้างอาคาร ควรคำนึงถึงความสามารถในการป้องกันความร้อน และช่วยในการประหยัดพลังงาน

3. เหตุผลที่เลือกวัสดุก่อผนัง Coolblock • ต้องการศึกษาวัสดุก่อที่สามารถช่วยป้องกันความร้อนและสามารถประหยัดพลังงานได้ด้วย • ต้องการทราบว่าวัสดุก่อผนังช่วยลดอุณหภูมิของอาคารได้มากน้อยเท่าใด • ต้องการทราบว่าวัสดุก่อผนัง Coolblock ต่างจากวัสดุก่อผนังอิฐชนิดอื่นอย่างไร

4. กระบวนการศึกษา: 1. ศึกษาค้นคว้าข้อมูลวัสดุก่อผนังที่สามารถป้องกันความร้อนได้จาก Internet 2.ศึกษาอาคารที่นำวัสดุก่อผนังนี้มาใช้ในงาน 3. วิเคราะห์ข้อมูลที่ได้ศึกษามา • 4. ประเมินผลการศึกษาขั้นสุดท้าย ประโยชน์ที่คาดว่าจะได้รับ: เมื่อทราบถึงคุณสมบัติที่แท้จริง จากการศึกษาค้นคว้าและดูงาน จะทำให้ทราบ ถึงข้อดี – ข้อเสีย ในการเลือกวัสดุก่อผนังและ สามารถเลือกวัสดุมาใช้ ในงานDesignได้เหมาะสม

5. Cool Block ดีอย่างไร Cool block เป็นวัสดุก่อผนัง ที่สามารถช่วยทำให้บ้านเย็น และประหยัดพลังงานได้ เพราะเป็นวัสดุมีฉนวนในตัว สามารถป้องกันความร้อน และลดความชื้นได้ Cool block ผลิตจากซิเมนต์ปอร์ตแลนด์ สอดใส้ฉนวนที่ใช้กันความร้อน คือ ฉนวน Expanded Polystyrene (EPS / Styrofoam) แบบ Flame Retardant ชนิดไม่ลามไฟ เป็นสารประเภท Organic Cellular Material ซึ่งมีเนื้อวัสดุ เป็นPoly styrene ห่อหุ้มอากาศอยู่ จึงไม่เป็นพิษ มีน้ำหนักเบา และเป็นมิตรต่อสิ่งแวดล้อม เพราะไม่มีสาร CFCs และรีไซเคิลได้

6. ฉนวนExpanded Polystyrene / EPS คือพลาสติกโฟมที่ใช้ก๊าซ Pentaneชนิดเดียวกับก๊าซหุงต้ม • เป็นสารที่ทำพลาสติกโฟมให้ขยายตัวเพื่อนำมาผลิตเป็นฉนวนโฟม EPSก๊าซ Pentane ที่อยู่ภายในเนื้อพลาสติก จะขยายตัวเมื่อได้รับความร้อนจากไอน้ำ และดันเนื้อพลาสติกฟูออก กลายเป็นเม็ดโฟมขาว ๆ • จากนั้นจึงนำไปอัดขึ้นรูปเป็นไส้ฉนวนโฟมที่อยู่ใน Cool Block • เหตุที่เลือกฉนวน EPS เพราะมีคุณสมบัติเป็นชนวนกันความร้อน และความชื้นได้ดีที่สุด

7. คุณสมบัติCool block

8. การก่อผนัง : Cool Block • Cool block สามารถก่อโดยการใช้ปูนสำเร็จรูปทั่วไป ที่หาได้ง่ายตามท้องตลาด หรือใช้ปูนทรายผสมเองตามสัดส่วน ไม่ต้องนำไปแช่น้ำก่อนทำการก่อ เพียงแค่รดน้ำทำความสะอาดบริเวณสันก้อนของบล็อกให้ชุ่ม

9. วิธีการก่อ • 1. Cool Block สามารถใช้ปูนทั่วไปก่อได้ โดยไม่ต้องใช้ปูนพิเศษ และปรับระดับพื้นให้ได้ตามระดับแนวนอนและแนวดิ่ง โดยใช้เอ็นขึงและใช้ปูนทรายก่อ หนาประมาณ 2 ซม. จากนั้นเตรียมก้อนบล็อกก่อ โดยป้ายปูนก่อบริเวณด้านข้างของก้อนแต่ไม่ให้โดนเนื้อ Expanded Polystyrene หลังจากนั้นวางบล็อกก้อนต่อไป โดยให้เนื้อของ Expanded Polystyrene ชนติดกัน เพื่อความเป็นฉนวนอย่างต่อเนื่อง • 2. ก่อสลับแนว ระหว่างแถวบนและแถวล่างต้องเหลื่อมกัน ก่อหนาเพียง 1-1.5 ซม. รอบก้อนทั้งสี่ด้านของ Cool Block ต้องไม่มีรูหรือโพรงให้ใช้ค้อนยางตอกเบาๆและให้ขึงแนวก่อนการก่อ เพื่อก่อให้ได้ระดับทั้งแนวตั้งและแนวนอน ใส่ปูนก่อด้านบนให้เต็มตลอดแนว • 3. Cool Block สามารถก่อผนังได้สูง 3 เมตร กว้าง 4 เมตร โดยต้องมีทับหลังหรือเสาเอ็น กรณีก่อชนขอบ วงกบประตู หน้าต่าง ให้ทำเสาเอ็นและทับหลังตามปกติ ในกรณีปลายก้อนก่อชนทับหลังหรือเสาเอ็นจะต้องเสียบเหล็กเส้นผ่าศูนย์กลาง 6 มม. ระหว่างรอยต่อของก้อนต่อก้อนตามแนวของปูนก่อ

10. 4. ในกรณีก่อชนท้องคาน ควรมีการเว้นช่องไว้ประมาณ 5-10 ซ.ม. แล้วอุดด้วยปูนทรายก่อนฉาบทับ และเซาะร่องตามแนวรอยต่อ • 5. กรณีทำการฝังท่อน้ำ หรือท่อร้อยสายไฟ สามารถใช้ใบตัดคอนกรีตตัดเป็นแนว หรือสกัดความลึก ที่เหมาะสมกับขนาดของท่อ เมื่อทำการฝังท่อเสร็จแล้ว ปิดทับด้วยปูนก่อหรือปูนฉาบธรรมดา สามารถเซาะฉนวนออก ในกรณีอุปกรณ์ที่จะ ฝังมีความลึกมากกว่าระดับผิวฉนวน

11. การฉาบผนัง : Cool Block • Cool Block มีอัตราการดูดซึมน้ำน้อยกว่าอิฐประเภทอื่นๆ อีกทั้งวัสดุหลักที่ใช้เป็นซีเมนต์ปอร์ตแลนด์ และทรายละเอียด ดังนั้นเวลาฉาบสามารถใช้ปูนฉาบทั่วไปได้ดี และลดปัญหาการแตกร้าวได้อย่างมีประสิทธิภาพ

12. วิธีการฉาบ • เตรียมพื้นที่ฉาบ ทำความสะอาด และใช้แปรงสลัด หรือพรมน้ำให้ชุ่มพอประมาณ ตลอดทั้งแผง(พอหมาดๆ) • การฉาบผนังสามารถฉาบบางๆ เพียง 0.5-1.5 ซม.  • หากต้องการหนากว่านั้นควรมีการขึ้นปูนฉาบชั้นหนึ่งก่อนแล้วจึงฉาบซ้ำอีกครั้งตามความหนาที่ต้องการ

13. ขนาดของ อิฐ Coolblock • 1. อิฐ รหัส 407 -  ขนาด 7x19x39 cm.-  น้ำหนัก - 12.5 ก้อน / ตารางเมตร 2.  อิฐ รหัส 409 -  ขนาด 9x19x39 cm.-  น้ำหนัก - 12.5 ก้อน / ตารางเมตร 3. อิฐ รหัส 40M-  ขนาด 15x19x39 cm.-  น้ำหนัก - 12.5 ก้อน / ตารางเมตร 4.  อิฐ รหัส 40L-  ขนาด 19x19x39 cm.-  น้ำหนัก - 12.5 ก้อน / ตารางเมต

14. การใช้งาน !!!

15. Cool Block ดีอย่างไร น้ำหนักเบา : อิฐ Cool Block มีนำหนักเบา เพราะมี Expanded Polystyrene (EPS/Styrofoam) ผสมอยู่ในเนื้อคอนกรีต และสอดใส้ตรงกลางเพื่อความเป็นฉนวนที่สมบูรณ์แบบ เลื่อยหรือตอกตะปูได้ง่าย: อิฐ Cool Block มีน้ำหนักเบากว่าอิฐบล็อกทั่วไป เนื่องจากมีส่วนผสมของ Expanded Poly -styrene สูตรพิเศษจึงทำให้สามารถเลื่อยได้ เซาะร่องได้ และตอกตะปูได้ ใช้ได้กับปูนทุกชนิด รักษาอุณหภูมิได้ดี: คุณสมบัติของExpanded Polystyrene (EPS/Styrofoam) สามารถรักษาอุณหภูมิที่อยู่ภายในบ้าน อาคาร ในเวลาที่เปิดแอร์ ก็จะรักษาอุณหภูมิภายในบ้าน อาคาร ให้คงความเย็นได้นานยิ่งขึ้น จึงทำให้บ้านที่ใช้ อิฐ Cool Block ประหยัดพลังงานได้เป็นอย่างดี ไม่ลามไฟ : เพราะเป็นอิฐที่ผลิตจากซีเมนต์ปอร์ตแลนด์สอดไส้ฉนวนExpanded Polystyrene (EPS/Styrofoam) ชนิด Flame Retardant (ไม่ลามไฟ) ซี่งมีประสิทธิภาพในการต้านทานความร้อนได้ดีกว่า

16. Cool Block ดีอย่างไร กันความร้อน : อิฐ Cool Block มีความเป็นฉนวนมาก เพราะอิฐ Cool Block มีส่วนผสมของ Expanded Polystyrene (EPS/Styrofoam) อยู่ในคอนกรีต และสอดไส้ฉนวนโฟม EPS อยู่ตรงกลางของก้อนอิฐ ด้วยคุณสมบัติของEPS ที่มีความเป็นฉนวนกันความร้อนที่ดีที่สุด ป้องกันเสียง : ฉนวน Expanded Polystyrene (EPS / Styrofoam) ที่สอดไส้อยู่นั้น สามารถดูดซับ เสียงและลดทอนความดังได้ จึงสามารถป้องกันเสียงสะท้อนจากด้านหนึ่งไปยังอีกด้านหนึ่ง กันความชื้น : อิฐ Cool Block นอกจากจะกันความร้อนจากภายนอกเข้าสู่ตัวบ้านแล้ว ยังสามารถกันความชื้นขณะเกิดฝนตกหนัก ความชื้นไม่สามารถผ่านอิฐ Cool Block เข้าสู่ตัวบ้านได้ ทำให้บ้านไม่ชื้น และไร้ปัญหาของการเกิดเชื้อราหลังฝนตกได้ดี ไร้สารพิษ: เพราะอิฐ Cool Block ไม่ใช้สาร CFC's ในกระบวนการผลิต ซึ่งเป็นสาเหตุของการเกิดภาวะเรือนกระจก

17. Cool Block ดีอย่างไร • ไม่ต้องใช้ปูนพิเศษ ให้ยุ่งยาก : Cool Block สามารถใช้ได้กับปูนก่อปูนฉาบทุกชนิด ไม่ต้องมีทักษะความชำนาญหรือวิธีการใดๆเป็นพิเศษ • อายุการใช้งานยาวนาน : • อิฐ Cool Block มีความคงทน ไม่ต่างจากอิฐประเภทอื่นๆ จึงมั่นใจได้ว่า บ้าน อาคารจะอยู่กับเราได้อย่างยาวนาน

18. การเปรียบเทียบcoolblock กับ วัสดุก่อชนิดอื่นๆ จากตารางการเปรียบเทียบคุณสมบัติต่างๆ จะเห็นได้ว่า cool block มีประสิทธิภาพในด้านต่างๆ ดีกว่า วัสดุก่อทั้ง 2 ชนิด

19. การเลือกใช้วัสดุก่อสร้างในพิษณุโลก จากคุณสมบัติที่กล่าวมาเบื้องต้น ทำให้ทราบถึงคุณสมบัติต่างๆของ Coolblock ว่าเป็นวัสดุก่อที่เหมาะสมที่สุด ที่จะนำมาใช้ ในจังหวัดพิษณุโลก เพื่อให้สิ่งก่อสร้างที่เป็นอาคาร ที่พักอาศัย สามารถรักษาความเย็นภายใน อาคาร และช่วยประหยัดพลังงานได้ดี

20. ตัวอย่างโครงการที่ใช้ Cool block อาคาร EVERENG silk road place pattaya

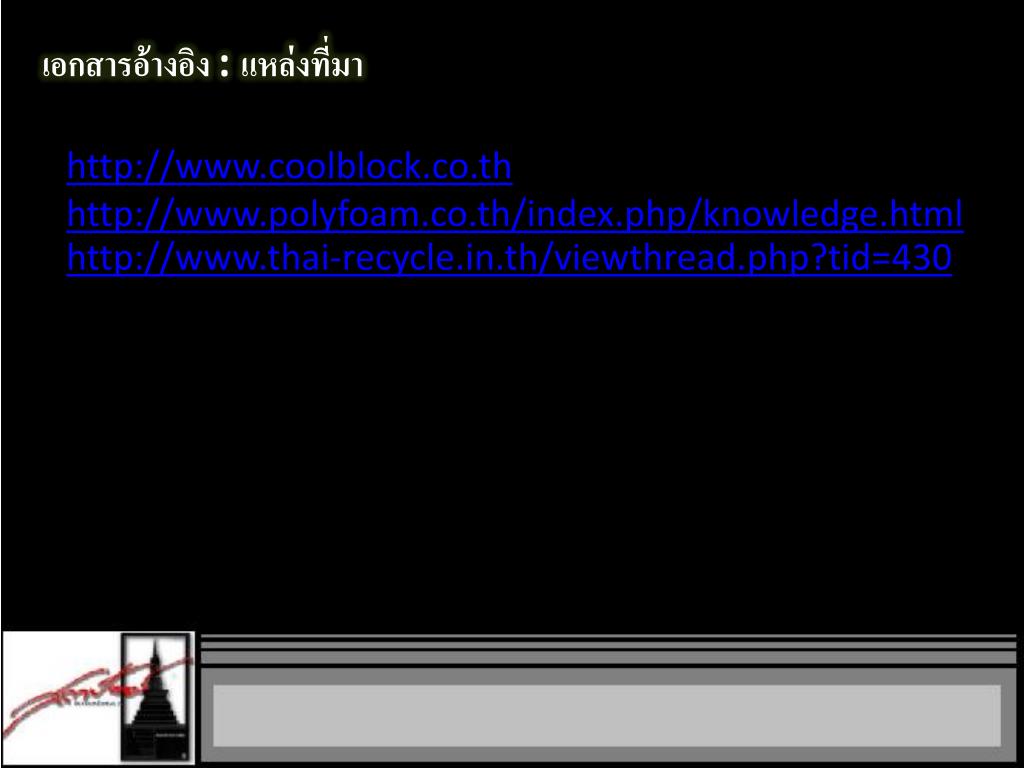

21. เอกสารอ้างอิง : แหล่งที่มา http://www.coolblock.co.th http://www.polyfoam.co.th/index.php/knowledge.html http://www.thai-recycle.in.th/viewthread.php?tid=430

22. จัดทำโดย นางสาวรัตติกาล วุฒิธนูทอง 51710281 นิสิตภาควิชาสถาปัตยกรรม ปี 2 คณะสถาปัตยกรรมศาสตร์ มหาวิทยาลัยนเรศวร
