slide1

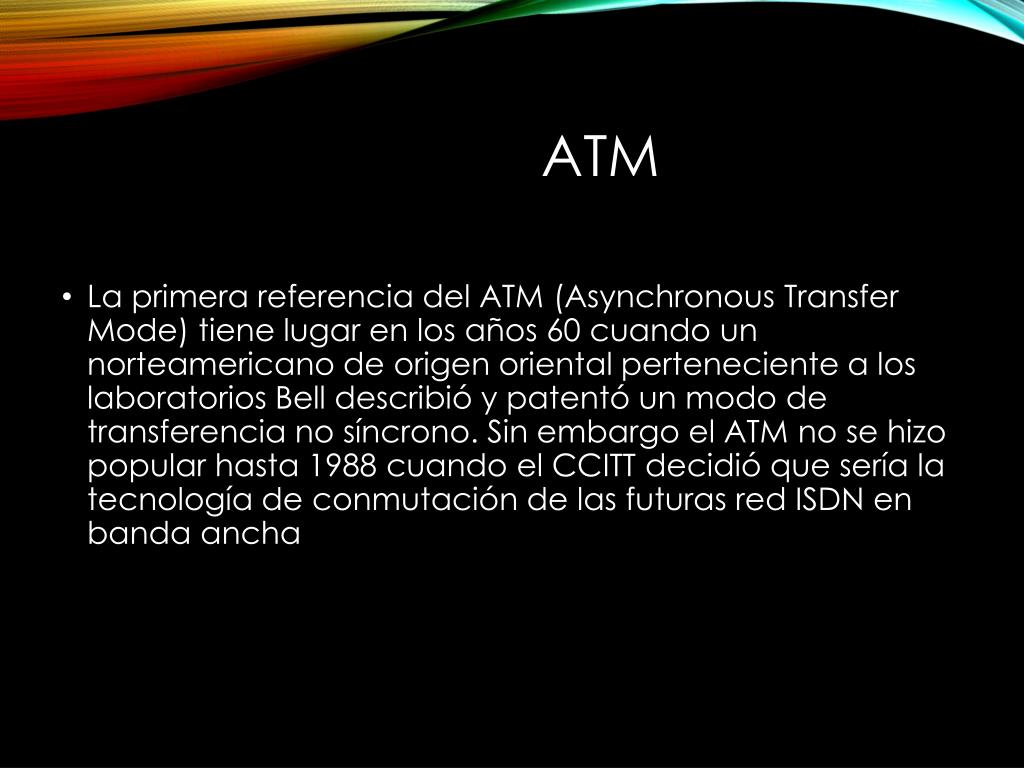

ATM
  • La primera referencia del ATM (Asynchronous Transfer Mode) tiene lugar en los años 60 cuando un norteamericano de origen oriental perteneciente a los laboratorios Bell describió y patentó un modo de transferencia no síncrono. Sin embargo el ATM no se hizo popular hasta 1988 cuando el CCITT decidió que sería la tecnología de conmutación de las futuras red ISDN en banda ancha
arquitectura atm
ARQUITECTURA ATM
  • para que la comunicación exista entre dos terminales debe enviar primero un paquete para establecer la conexión
slide3

cada terminal puede empezar a transmitir datos

  • es transmitir toda la información en paquetes pequeños, de tamaño fijo, llamados celdas.
  • Las celdas tienen un tamaño de 53 bytes

FORMATO DE CELDAS

  • Encabezado.- 5bits
  • Datos de usuario.- 48 bits
modelo de referencia atm
MODELO DE REFERENCIA ATM

Plano de Usuario: Transporte de datos, control de flujo, corrección de errores.

Plano de Control: Administración de la conexión.

slide5

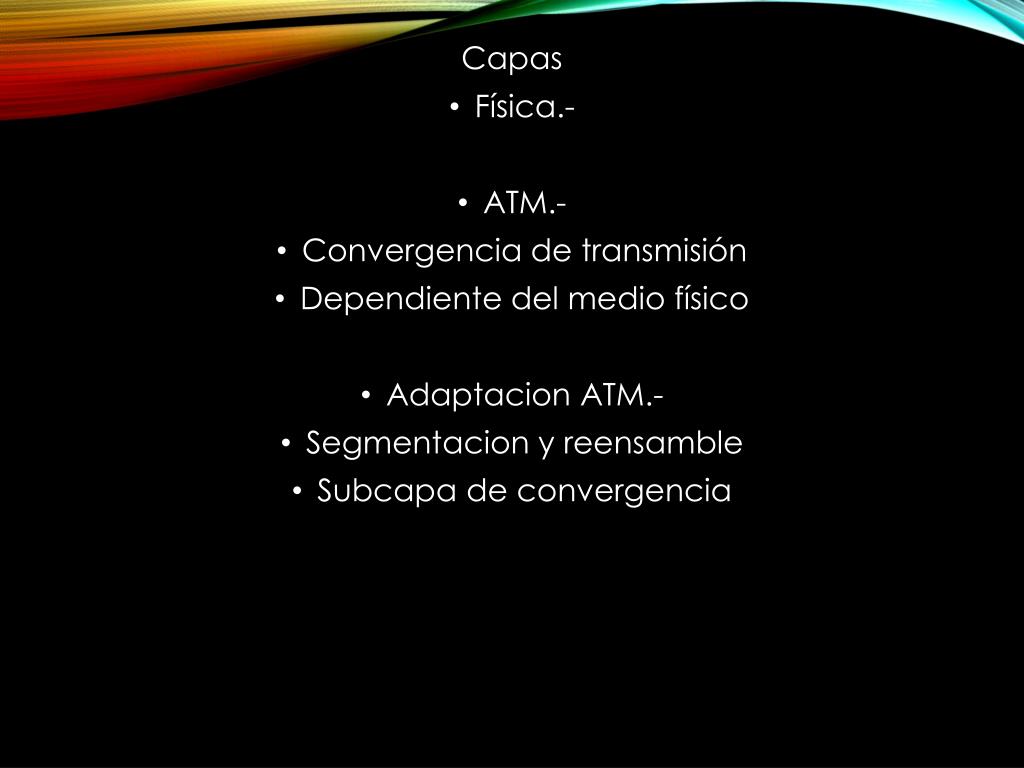

Capas

  • Física.-
  • ATM.-
  • Convergencia de transmisión
  • Dependiente del medio físico
  • Adaptacion ATM.-
  • Segmentacion y reensamble
  • Subcapa de convergencia
caracteristicas principales
CARACTERISTICAS PRINCIPALES
  • Transmitir la información en paquetes pequeños
  •  Tener celdas de tamaño fijo
  •  El hardware puede configurarse para enviar una celda entrante a múltiples líneas de salida
  •  ATM facilita la garantía en la calidad de servicio,
  •  Garantiza el orden de llegada de las celdas debido a que siguen la misma ruta destino.
  •  Las velocidades mas comunes de las redes ATM son de 155 y 622 Mbps (aunque también soportan velocidades mas altas).
  •  ATM tan solo especifica que las celdas ATM se pueden enviar por cualquier medio de transporte.
  •  La Capa ATM es una combinación de capas de enlace de datos y de red del modelo OSI, no hay división en subcapas.
slide7

Se puede dividir la gestión de red en dos dominios básicos:

  • Control de tráfico - Acciones para evitar la congestión antes de que esta ocurra
  • Control de congestión - Acciones para minimizar la intensidad o duración de la congestión.
red atm

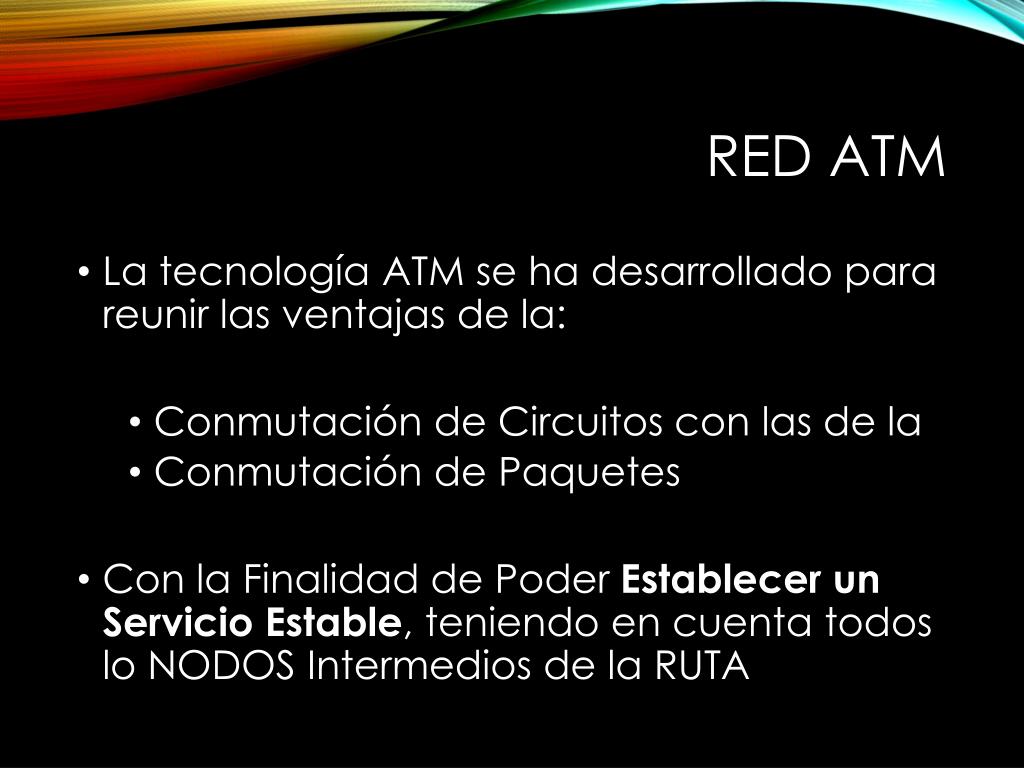

Red atm
  • La tecnología ATM se ha desarrollado para reunir las ventajas de la:
    • Conmutación de Circuitos con las de la
    • Conmutación de Paquetes
  • Con la Finalidad de Poder Establecer un Servicio Estable, teniendo en cuenta todos lo NODOS Intermedios de la RUTA
control de admisi n

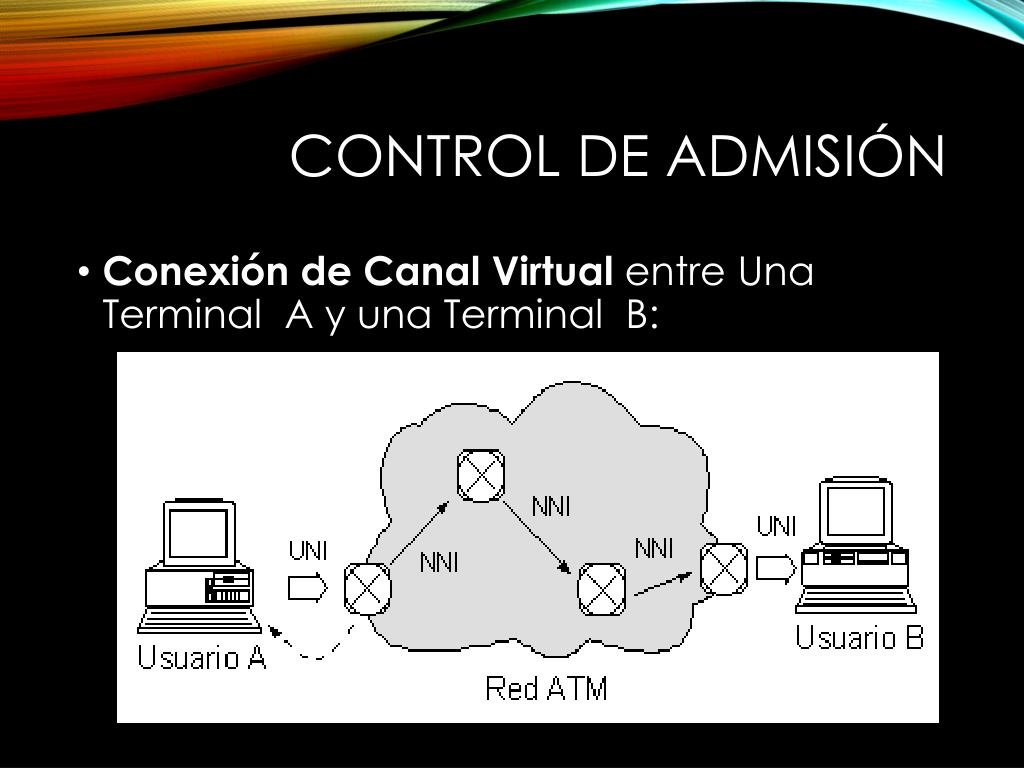

Control de admisión
  • Conexión de Canal Virtualentre Una Terminal A y una Terminal B:
requisitos m nimos de calidad de servicio
Requisitos mínimos de calidad de servicio
  • La Aplicación necesitará requisitos mínimosy general mente están dados en forma de:
    • Ancho de banda
    • Parámetros de retardo
  • Haciendo la petición de conexión a través de la interfaz de usuario (UNI)
  • El Concentrador o Conmutador Asegura el Servicio de Conexión Entrante por medio de Parámetros, realizado en Cada NODO
  • Se Realiza lo Mismo con dodos los NODOS hasta llegar al Usuario B
conexiones l gicas
Conexiones lógicas
  • Las conexiones lógicas en ATM Hacen Referencia con los Canales virtuales (VCC).
  • VCC es la unidad básica de conmutación en la red ATM
  • Una VCC se establece entre dos usuarios finales a través de la red, proporcionando un flujo full-duplex, de celdas del mismo tamaño a una velocidad determinada.
conexiones l gicas1
Conexiones lógicas
  • Una CONEXIÓN DE CAMINO VIRTUAL (VPC)es la Agrupación de varios VCC
  • Es Decir Los Caminos Virtuales sirven para simplificar y facilitar el control de la red agrupando en una sola unidad a conexiones que comparten el mismo camino a través de la red.
nodos y arquitectura de nodos atm
Nodos y Arquitectura de Nodos atm
  • Los nodos que componen la red, no tienen mecanismos para el control de errores o control de flujode Información.
  • Los nodos son capaces de encaminar la información empaquetada en células a través de unos caminos conocidos como Conexiones de Canal Virtual (VCC)
  • ATM se divide en tres niveles que ocupan las capas 1 y parte de la 2 del modelo de referencia OSI:
    • Nivel de adaptación ATM (AAL)
    • Nivel Modo de Transferencia Asíncrona (ATM)
    • Nivel físico (PL)
jerarqu a en atm

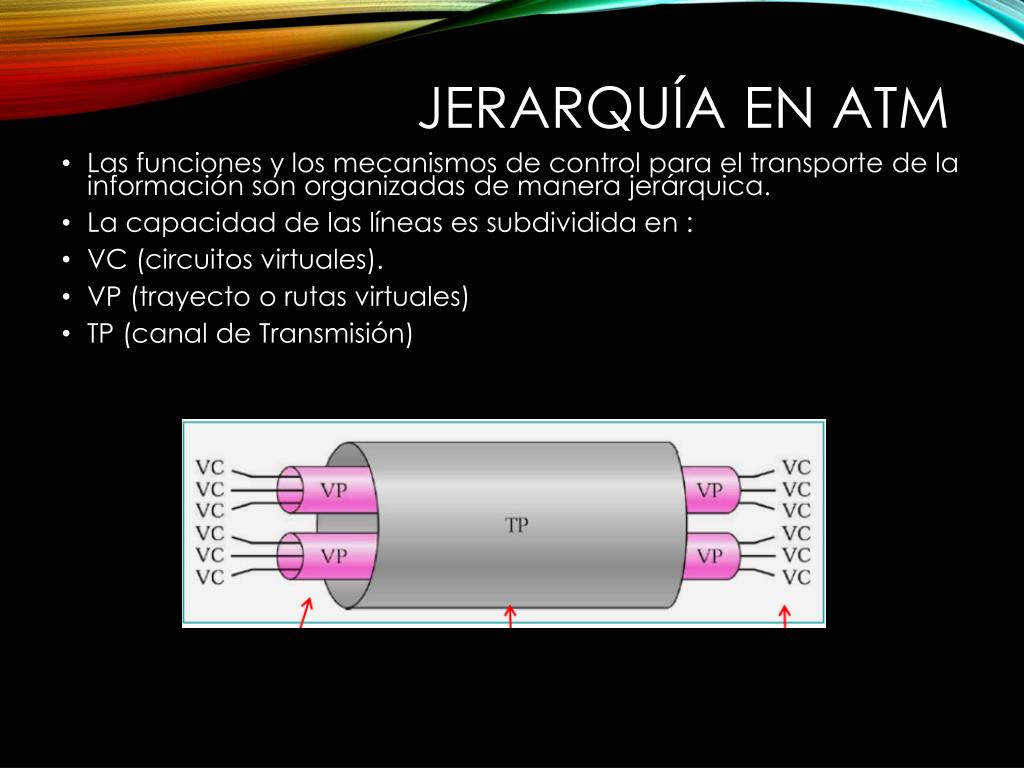

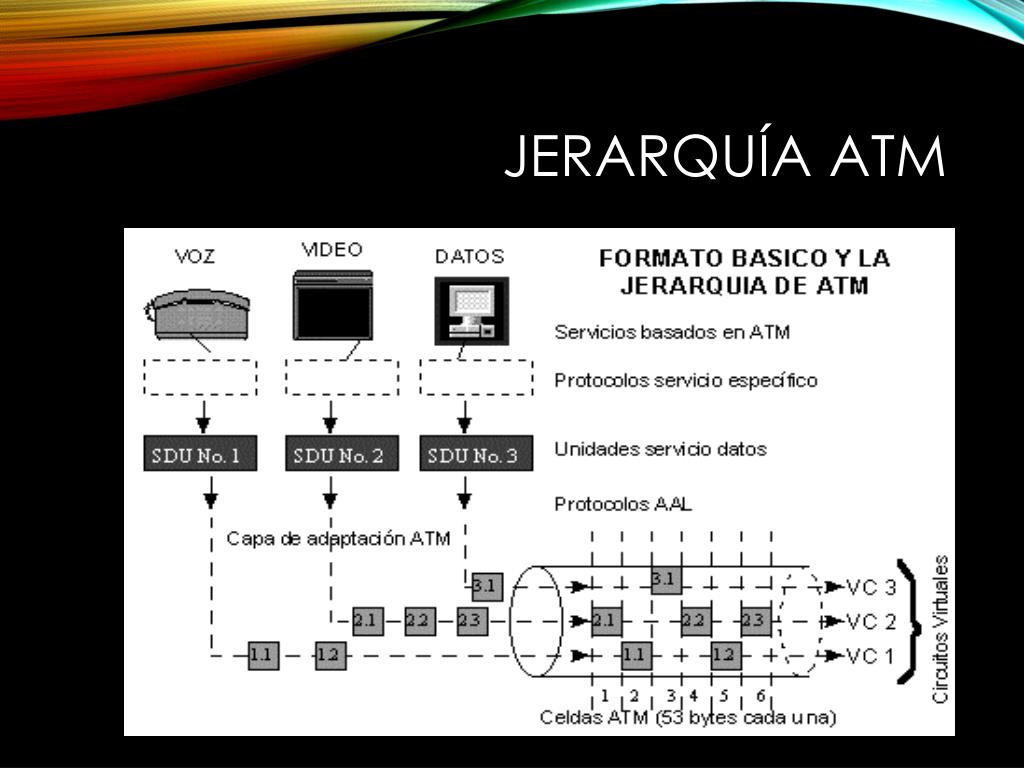

JERARQUíA EN ATM
  • Las funciones y los mecanismos de control para el transporte de la información son organizadas de manera jerárquica.
  • La capacidad de las líneas es subdividida en :
  • VC (circuitos virtuales).
  • VP (trayecto o rutas virtuales)
  • TP (canal de Transmisión)
ventajas de las redes atm
Ventajas de las redes ATM
  • La tecnología ATM es la utilización eficiente del ancho de banda.
  • Cuando una comunicación finaliza, el ancho de banda que ocupaba queda liberado para otra comunicación.
desventajas de la red atm
Desventajas de la red ATM
  • Los costos de desarrollo y migración a ATM son demasiado altos.
  • Mayormente se utiliza ATM en Telefonía de larga distancia.
conclusiones
CONCLUSIONES
  • La conclusión más importante puede ser que ATM significa integración.
