５．８　パラメトリック解析

回路定数を決めたり， 原因が分からないときの原因追求に役立つよ５．８　パラメトリック解析回路定数を自動的に変化させながら解析します。ここでは，ＲＣフィルタ回路のコンデンサの値を変化させてみます。

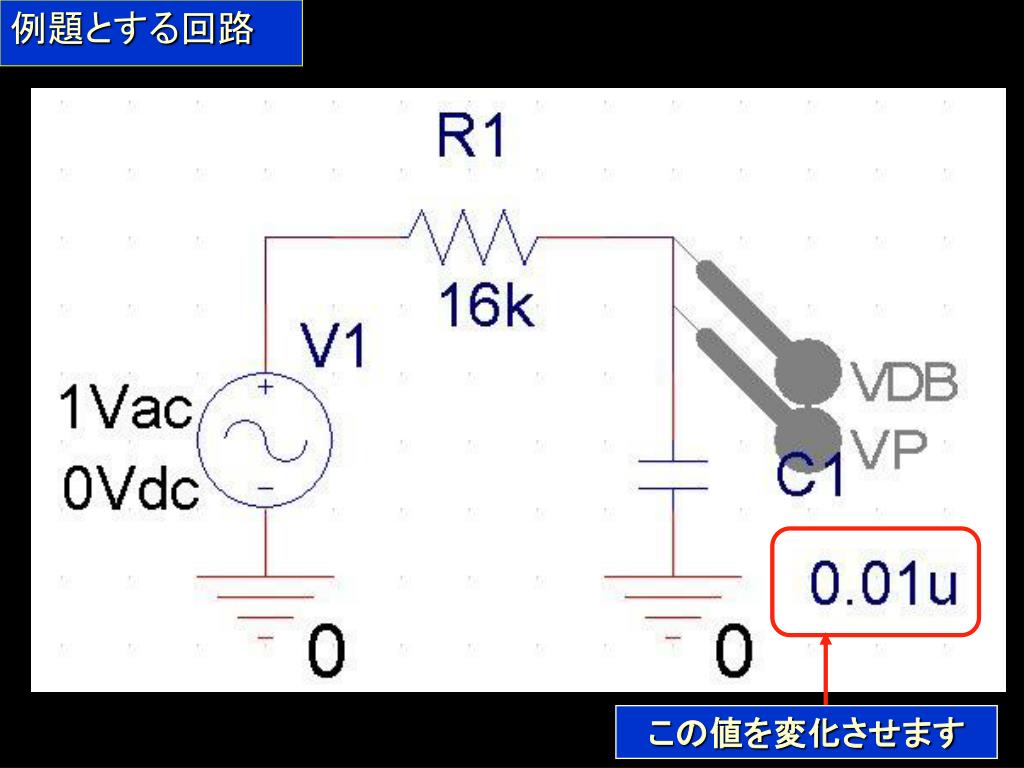

例題とする回路 この値を変化させます

すでに出てきた回路だから， 回路図作成は省略するよ１．ＰＡＲＡＭシンボルの呼出（１） ① 「Place」「Part」を選択 ② Add Libraryを選択

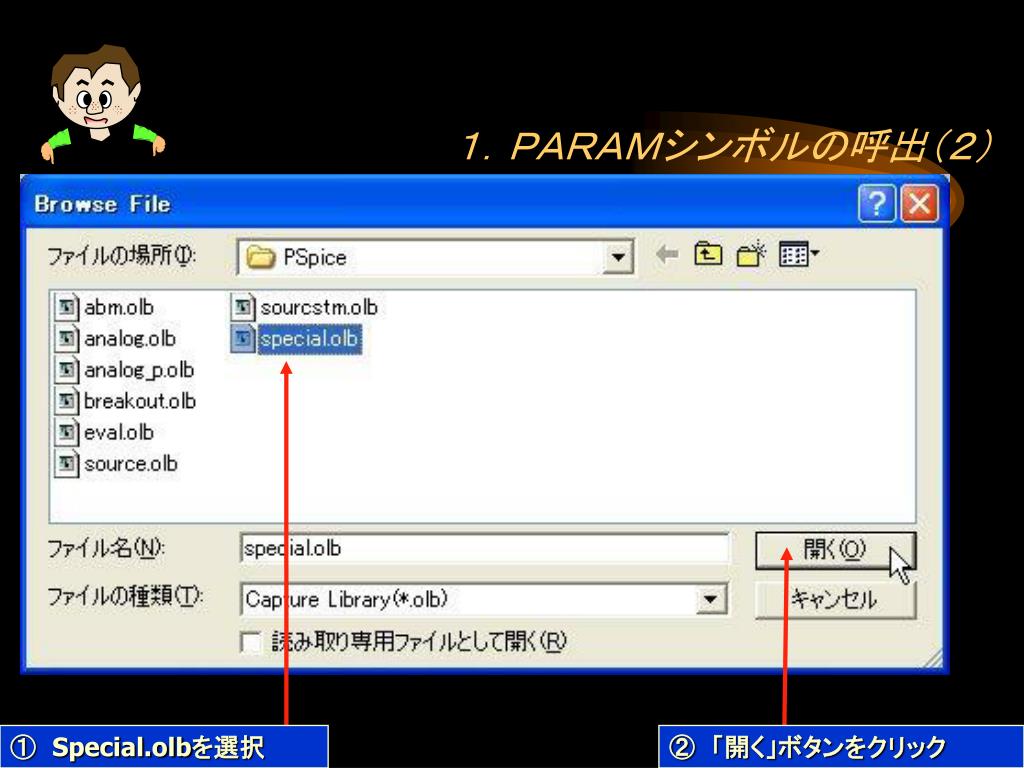

１．ＰＡＲＡＭシンボルの呼出（２） ① Special.olbを選択 ② 「開く」ボタンをクリック

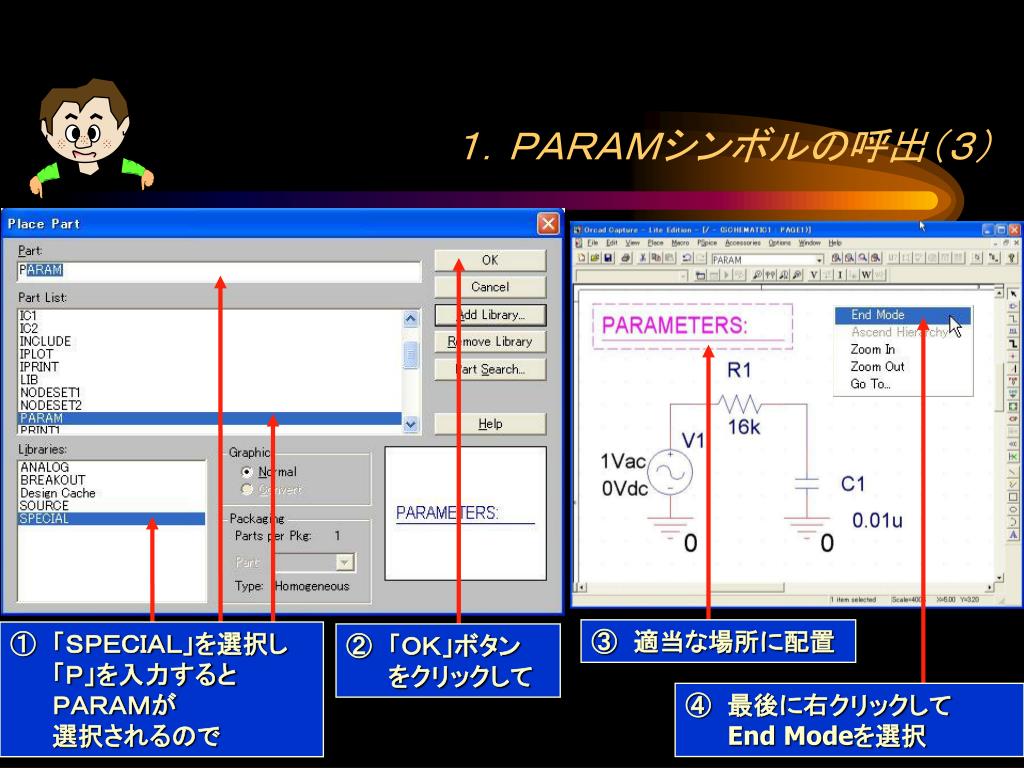

１．ＰＡＲＡＭシンボルの呼出（３） ③ 適当な場所に配置 ① 「ＳＰＥＣＩＡＬ」を選択し「Ｐ」を入力するとＰＡＲＡＭが選択されるので ② 「ＯＫ」ボタンをクリックして ④ 最後に右クリックして End Modeを選択

２．属性の編集（１） ② ｛cval}　と入力「ＯＫ」ボタンをクリック ① ここでダブルクリックして

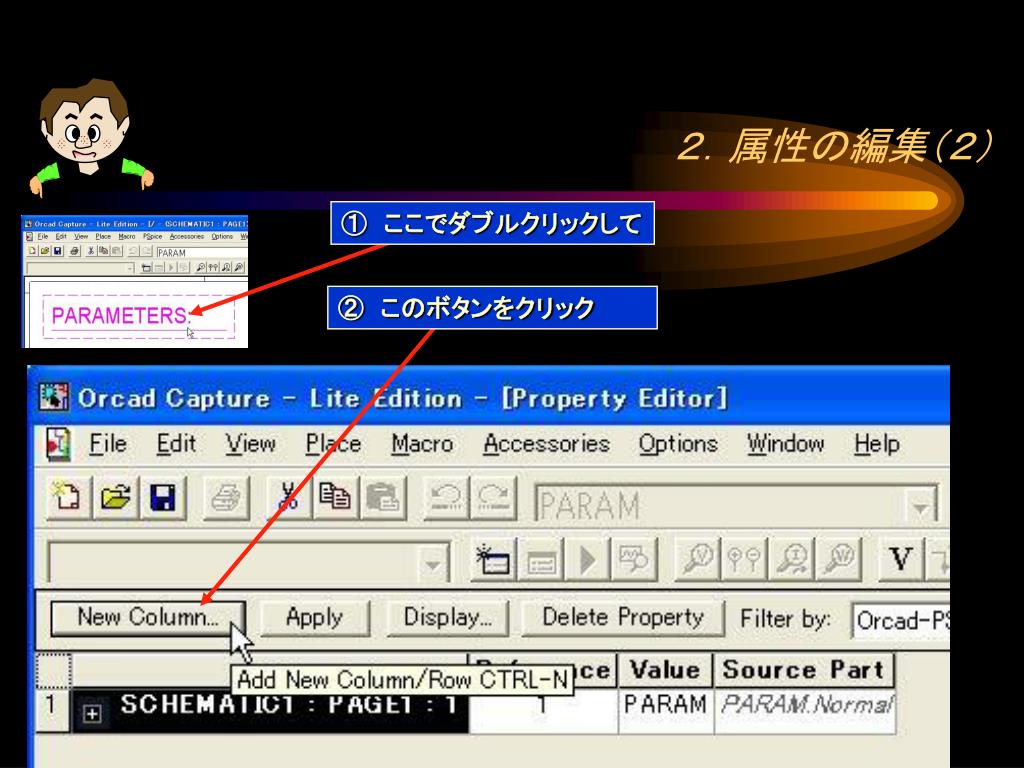

２．属性の編集（２） ① ここでダブルクリックして ② このボタンをクリック

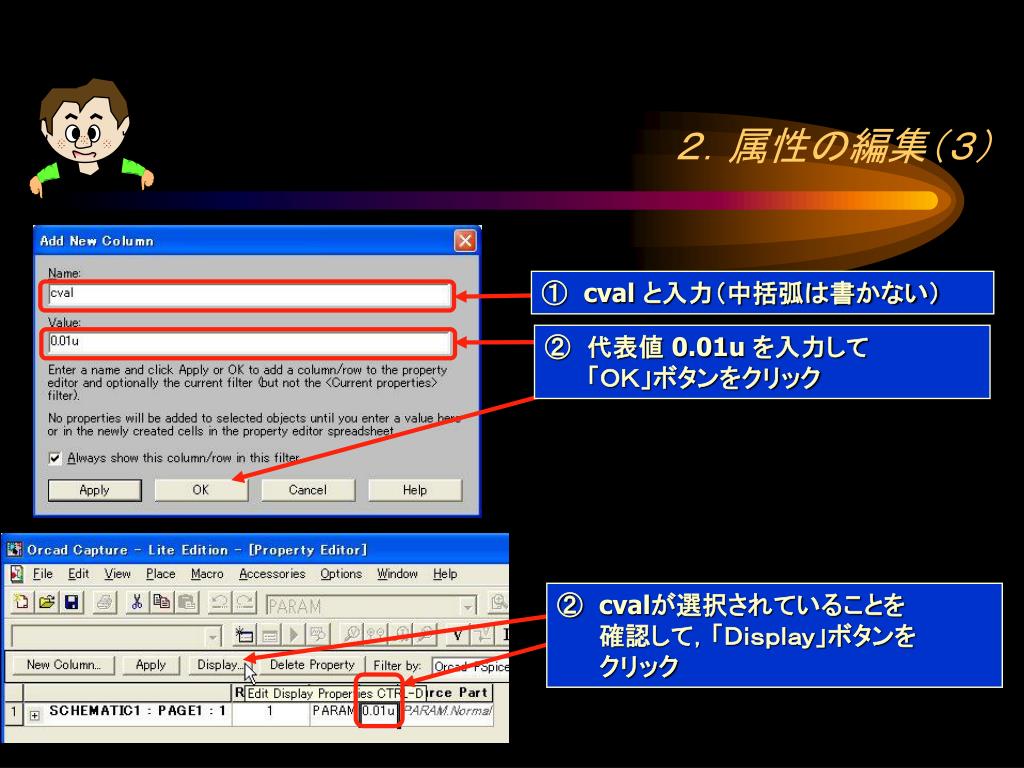

２．属性の編集（３） ① cval と入力（中括弧は書かない） ② 代表値 0.01u を入力して「ＯＫ」ボタンをクリック ② cvalが選択されていることを確認して，「Ｄｉｓｐｌａｙ」ボタンをクリック

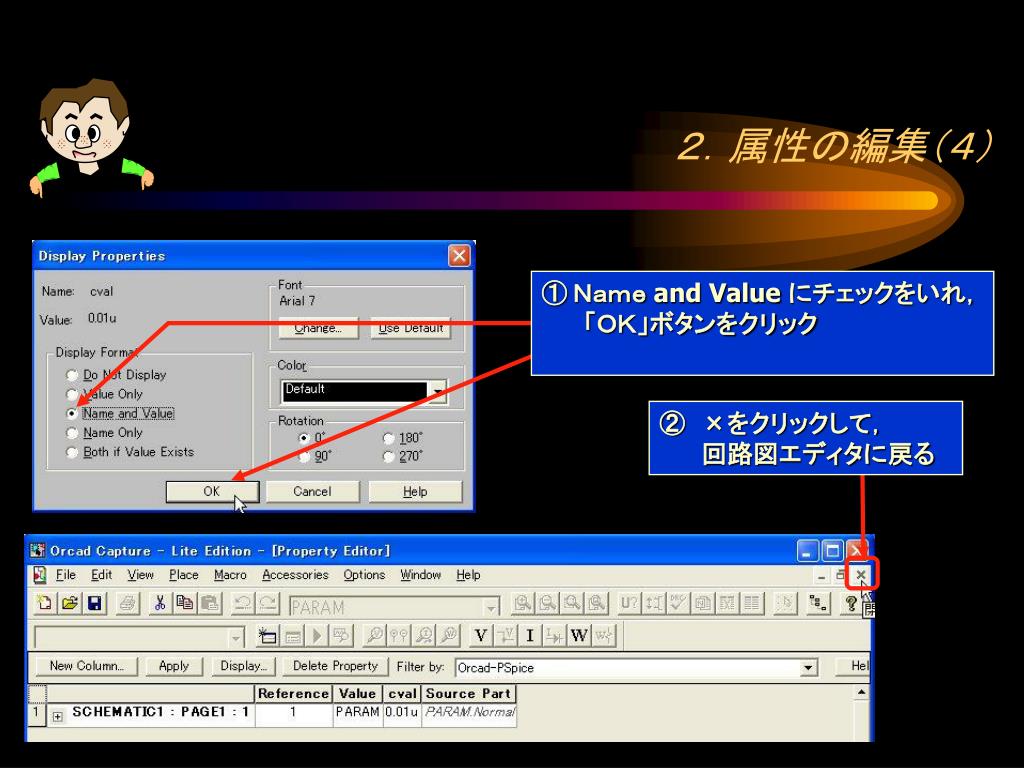

２．属性の編集（４） ① Ｎａｍｅ and Value にチェックをいれ，「ＯＫ」ボタンをクリック ② ×をクリックして，回路図エディタに戻る

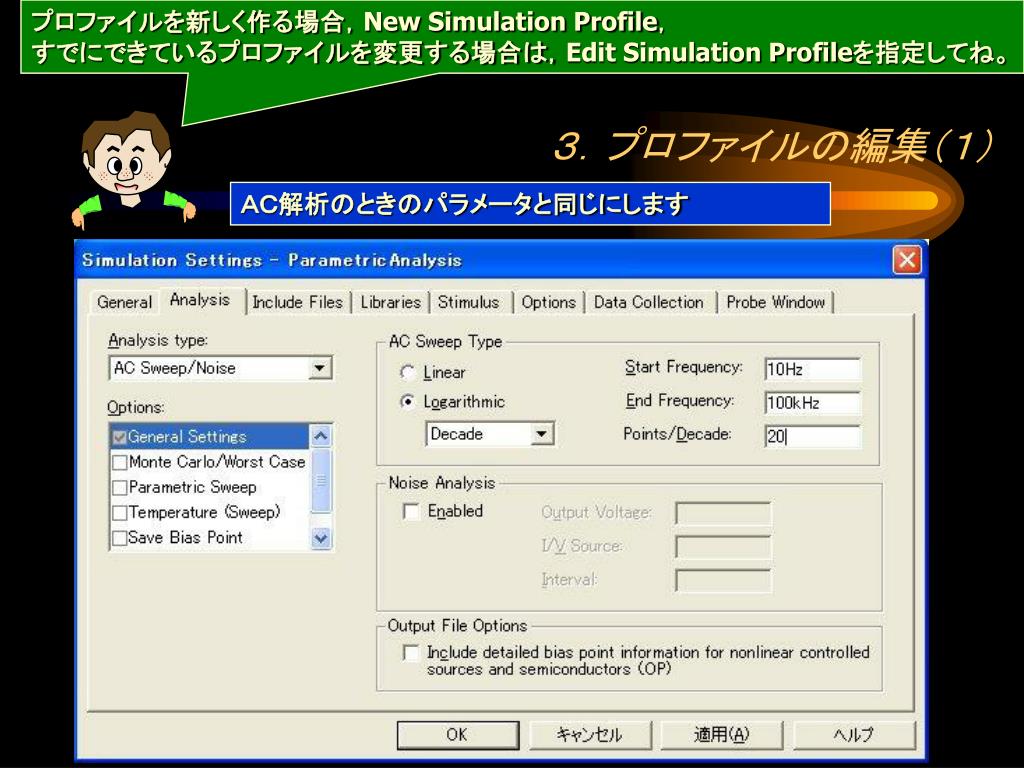

プロファイルを新しく作る場合，New Simulation Profile，すでにできているプロファイルを変更する場合は，Edit Simulation Profileを指定してね。３．プロファイルの編集（１）ＡＣ解析のときのパラメータと同じにします

３．プロファイルの編集（２） Parametric Sweepにチェックをいれ，各パラメータを入力

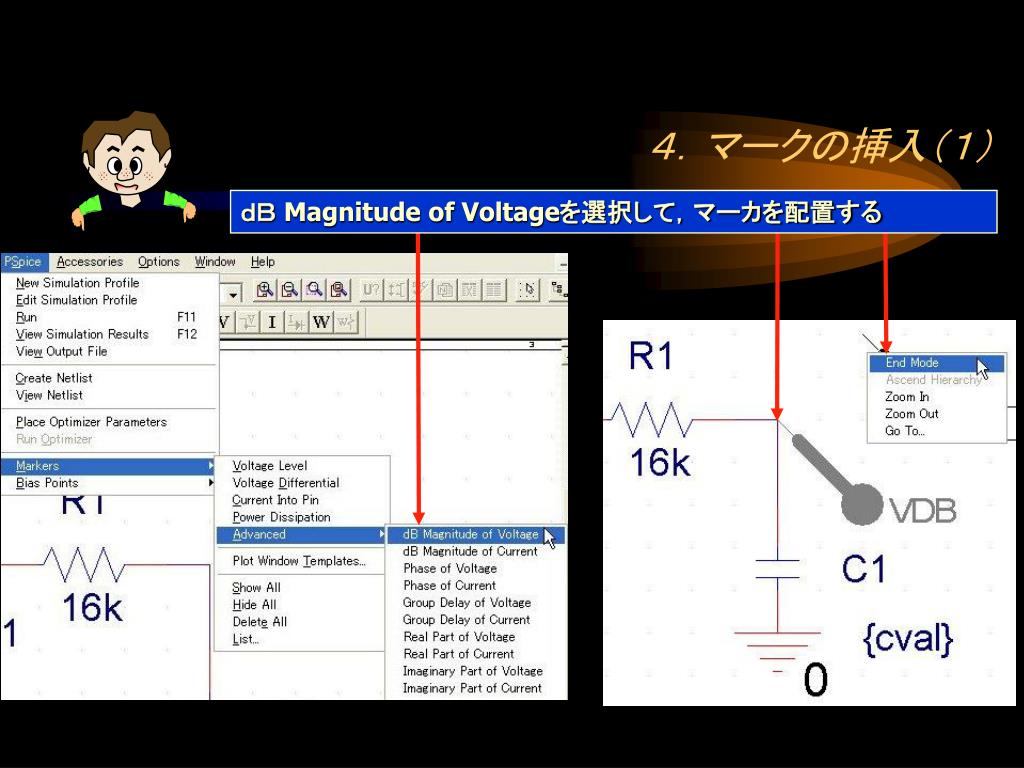

４．マークの挿入（１） ｄＢ Magnitude of Voltageを選択して，マーカを配置する

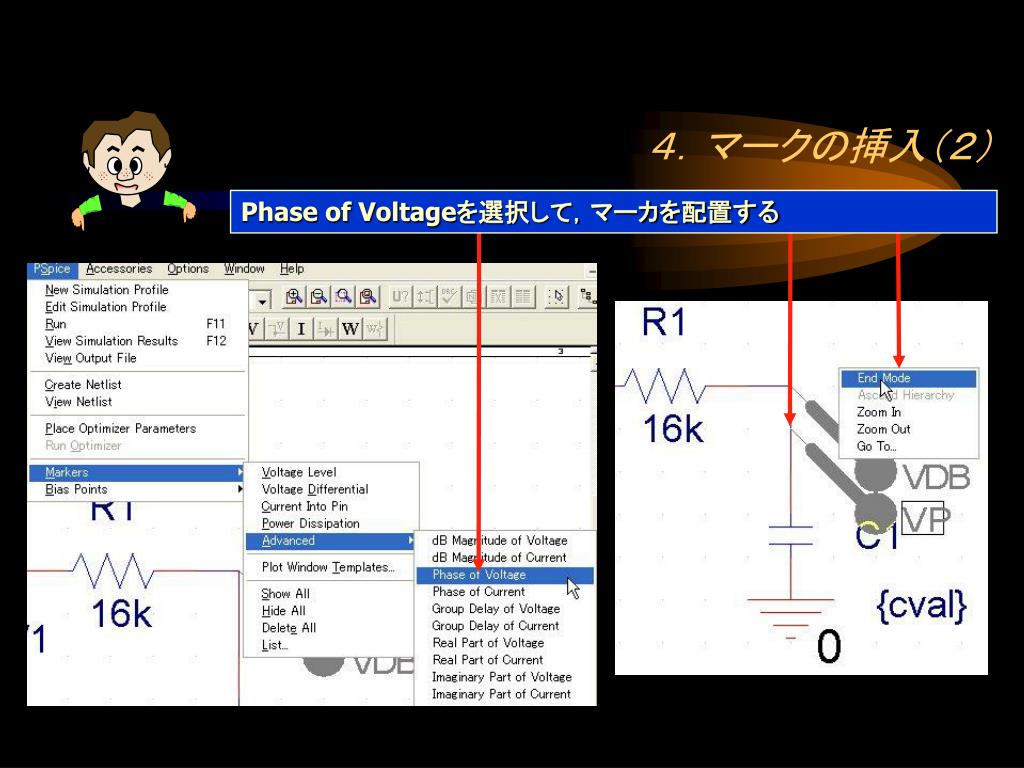

４．マークの挿入（２） Phase of Voltageを選択して，マーカを配置する

５．実行 ①　「Pspice」「Ｒｕｎ」を指定する ③　実行結果が表示される ② 各C1の値と解析結果が表示されるので，「ＯＫ」ボタンをクリック

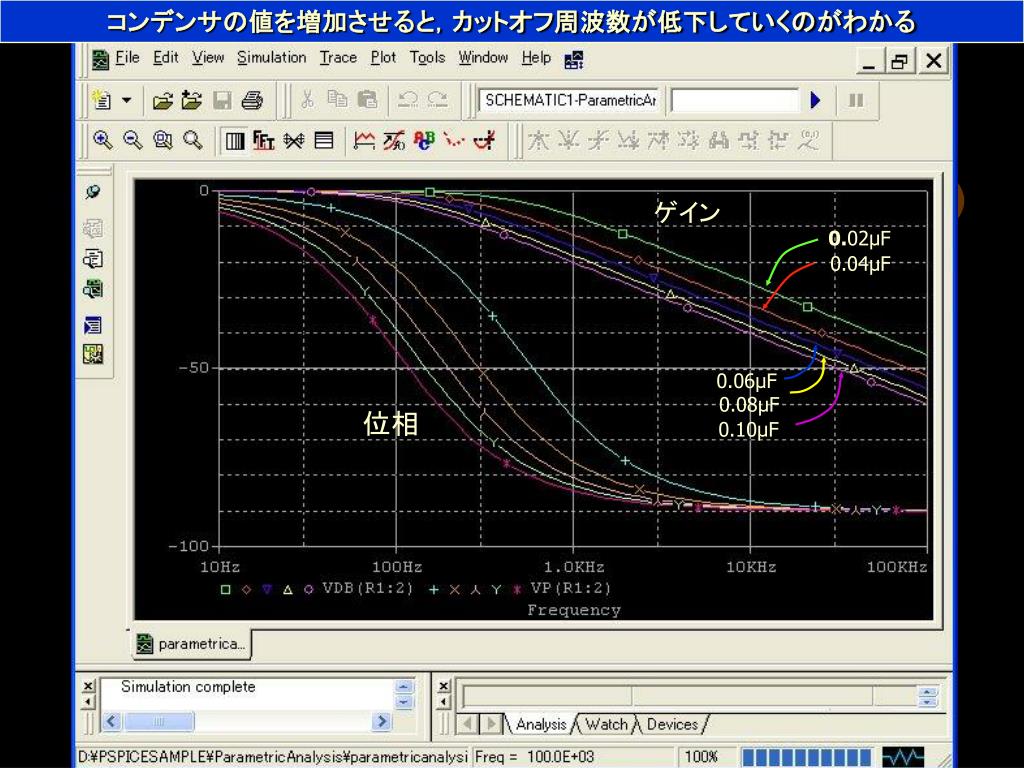

コンデンサの値を増加させると，カットオフ周波数が低下していくのがわかるコンデンサの値を増加させると，カットオフ周波数が低下していくのがわかるゲイン 0.02μF 0.04μF 0.06μF 0.08μF 位相 0.10μF
