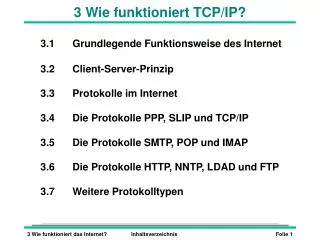

  1. 3 Wie funktioniert TCP/IP? 3.1 Grundlegende Funktionsweise des Internet 3.2 Client-Server-Prinzip 3.3 Protokolle im Internet 3.4 Die Protokolle PPP, SLIP und TCP/IP 3.5 Die Protokolle SMTP, POP und IMAP 3.6 Die Protokolle HTTP, NNTP, LDAD und FTP 3.7 Weitere Protokolltypen 3 Wie funktioniert das Internet?

  2. Grundlagen • Kommunikation im Internet erfolgt nach dem Client-Server-Prinzip: • Client sendet eine Anfrage (fordert eine Dienstleistung an) • Server sendet die Antwort (bietet eine Dienstleistung an) • Für die Kommunikation zwischen verschiedenen Rechnern mit unterschiedlichen Betriebssystemen sind Regeln erforderlich (Protokolle). 3 Wie funktioniert das Internet?

  3. Client-Server-Prinzip (1 von 2) Internet Antwort Antwort Anfrage Anfrage Client Server 3 Wie funktioniert das Internet?

  4. Client-Server-Prinzip (2 von 2) • Server • Rechner, der Dienste zur Verfügung stellt (z.B. WWW, FTP) • Nimmt Anfragen entgegen und gibt Antworten zurück • Client • Nutzt die verschiedenen Server-Dienste mit Hilfe von entsprechender Client-Software • WWW  Netscape Navigator, MS Internet Explorer, Opera • E-Mail  Netscape Mail, MS Outlook Express, MS Exchange, Pegasus Mail, Eudora, PostMe • News  Netscape Collabra, MS Outlook Express, FreeAgent • FTP  Netscape Navigator, MS Internet Explorer, WS_FTP, FTP-Explorer 3 Wie funktioniert das Internet?

  5. Was sind Protokolle? • Regeln zur Verständigung von Rechnern untereinander in einem Netzwerk • Um über ein Netzwerk zu kommunizieren, müssen Rechner die gleiche "Sprache" sprechen, d.h. die gleichen Protokolle verwenden. • Es existieren verschiedene Protokolle zur Erfüllung unterschiedlicher Aufgaben (Transport, Über-wachung, Wegoptimierung, Darstellung etc.). 3 Wie funktioniert das Internet?

  6. TCP/IP • Begriffe • TCP = Transmission Control Protocol • IP = Internet Protocol • Die beiden Protokolle arbeiten eng zusammen und bauen aufeinander auf. => Bezeichnung: TCP/IP • TCP/IP legt fest, wie Daten in einem Netzwerk adressiert und versendet werden. 3 Wie funktioniert das Internet?

  7. IP (1 von 2) Daten Verpacken IP-Paket Absender: 190.34.15.3 Empfänger: 197.120.34.6 • Daten werden als Pakete versendet. • Jedes Paket erhält die Absender- und die Empfängeradresse. • Paket wird über Router im Netz weitergeleitet 3 Wie funktioniert das Internet?

  8. IP (2 von 2) Internet IP-Adresse: 197.120.34.6 PoP Empfänger Absender PoP IP-Adresse: LAN 190.34.15.3 • Routing von IP-Paketen Router Router Arbeitsstation Router Arbeitsstation Modem Arbeitsstation PC Router Arbeitsstation 3 Wie funktioniert das Internet?

  9. Übung Suche im Internet die Seite www.traceroute.org auf. Verfolge den Weg der Datenpakete von jeweils einem Anbieter in Australien und einem Anbieter aus den USA. Schreibe einige Orte, auf dem Weg der Datenpakete auf. 3 Wie funktioniert das Internet?

  10. TCP (1 von 2) Daten1 Daten Daten2 Daten3 TCP-Pakete IP-Pakete • Datenpakete dürfen maximal ca. 1500 Zeichen lang sein (gleichmäßige Netzbelastung). 3 Wie funktioniert das Internet?

  11. TCP (2 von 2) • Datenpakete können über verschiedene Wege innerhalb des Netzes vom Sender zum Empfänger gelangen. • Beim Empfänger wird die Nachricht aus den Teilnachrichten wieder zusammengesetzt. • Anhand einer Prüfsumme kann erkannt werden, ob die übertragenen Daten fehlerhaft sind.=> Erneute Sendung des betreffenden Pakets 3 Wie funktioniert das Internet?

  12. SMTP, POP, IMAP • Protokolle zum Versenden und Empfangen von E-Mails • Begriffe • SMTP = ??? RECHERCHIERE ??? • POP = Post Office Protocol • IMAP = Interactive Mail Access Protocol 3 Wie funktioniert das Internet?

  13. Ports • Mit Hilfe der IP-Adresse können Daten gezielt an bestimmte Computer/Geräte gesendet werden. • Computer können vielfältige Dienste anbieten (SMTP = E-Mails versenden, HTTP = Webseiten senden, FTP = Dateien austauschen) • Server können gleichzeitig mit verschiedenen Computern kommunizieren Wie kann der Server entscheiden woher die Daten kommen? • Den Diensten sind bestimmte Ports (Zahlen) zugeordnet. 3 Wie funktioniert das Internet?

  14. SMTP und POP (1 von 2) Internet Provider POP Mailbox SMTP PC • E-Mailbox beim Provider Modem 3 Wie funktioniert das Internet?

  15. Übung: Ports Suche im Internet nach den Portnummern für folgende Dienste: HTTP, SMTP, POP3 Siehe: http://www.sockets.com/services.htm HTTP: 80 (meistens) SMTP: 25 POP3: 110 3 Wie funktioniert das Internet?

  16. SMTP und POP (2 von 2) • E-Mailbox beim firmeninternen Server Internet POP SMTP Router Mailbox Mail-Server 3 Wie funktioniert das Internet?

  17. IMAP • IMAP • Mails verbleiben bei Bedarf auch nach dem Abrufen auf dem Server. • Erlaubt das Abholen von E-Mails über mehrere Rechner 3 Wie funktioniert das Internet?

  18. HTTP Internet WWW-Server WWW-Server (München) WWW-Server (Sydney) (Moskau) WWW-Server HTTP (San Francisco) PoP HTTP • Begriff • Hypertext Transfer Protocol • Regelt die Verbindung und die Kommunikation zwischen WWW-Client und WWW-Server • Setzt auf TCP/IP auf • Speziell für das Arbeiten mit Hypertext-Dokumenten im Internet entwickelt Modem PC 3 Wie funktioniert das Internet?

  19. Übung zu HTTP • Programm TELNET starten • Server www.microsoft.de Port 80 aufrufen • GET / HTTP/1.1 • Auswerten der zurückgegebenen Informationen 3 Wie funktioniert das Internet?

  20. NNTP, LDAP, FTP • NNTP • NetNews Transfer Protocol • Versenden und Empfangen von News • LDAP • Lightweight Directory Access Protocol • Standardisierte Abfrage von so genannten Verzeichnis-diensten (z.B. E-Mail, Telefonnummern) • FTP • File Transfer Protocol • Internetdienst, der die Übertragung von Dateien zwischen zwei Rechnern im Internet ermöglicht 3 Wie funktioniert das Internet?
