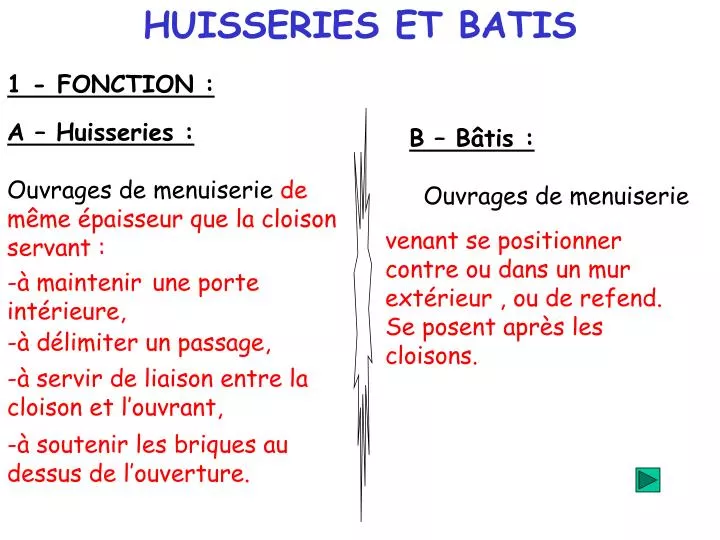

  1. HUISSERIES ET BATIS 1 - FONCTION : A – Huisseries : Ouvrages de menuiseriede même épaisseur que la cloison servant : B – Bâtis : Ouvrages de menuiserie venant sepositionner contre ou dans un mur extérieur , ou de refend. Se posent après les cloisons. • à maintenirune porte intérieure, • à délimiter un passage, • à servir de liaison entre la cloison et l’ouvrant, • à soutenir les briques au dessus de l’ouverture.

  2. Linteau Brique creuse Enduit plâtre Sol fini

  3. 2 - DIMENSIONS : H.N.P A – Huisseries : H.N.P : distance comprise entre le dessus du sol fini et le dessous de la traverse haute. Norme : 2025 mm Hauteur Nominale de Passage

  4. B – Bâtis : H.N.B H.N.B : distance comprise entre le dessus du sol fini et le dessous du linteau. Norme : 2025, 2150 et 2250 mm Hauteur Nominale de Baie

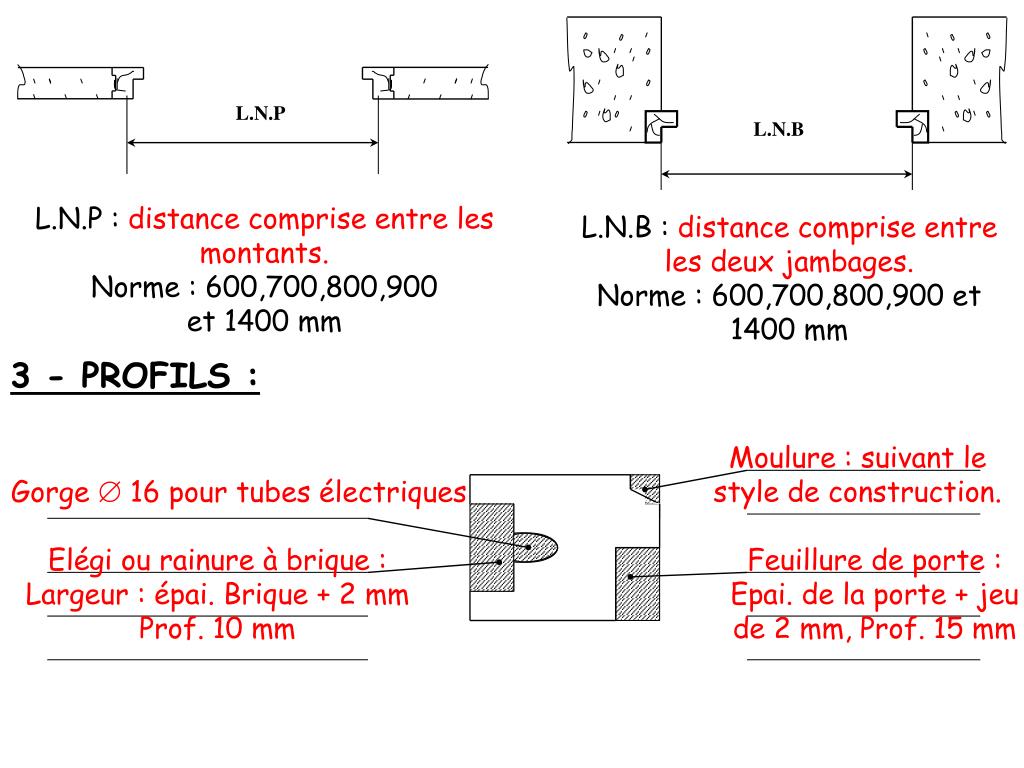

  5. L.N.P L.N.B . L.N.P : distance comprise entre les montants. Norme : 600,700,800,900 et 1400 mm L.N.B : distance comprise entre les deux jambages. Norme : 600,700,800,900 et 1400 mm 3 - PROFILS : Moulure : suivant le style de construction. Gorge  16 pour tubes électriques Elégi ou rainure à brique : Largeur : épai. Brique + 2 mm Prof. 10 mm Feuillure de porte : Epai. de la porte + jeu de 2 mm, Prof. 15 mm

  6. 4 - SECTIONS : HUISSERIE BATI 50  100 55  55 71  71 61  61 70  70 50  65 71  100 71  71 71  150 Epaisseur norm. norm. norm. norm. Largeur norm. Type 70  70 L’épaisseur de l’huisserie sera fonction de l’épaisseur de la cloison. 5 - ASSEMBAGES : A – Types d’épaisseurs courantes :55 – 61 – 65 – 70 –71 feuillure enfourchements dans la feuillure ( modification )

  7. Type 150  71 B – Types d’épaisseurs importantes :100 – 150 enfourchements situés à l’extérieur de la feuillure( pas de modifications ) feuillure

  8. 5 – LIAISON AVEC LES MURS : Mur extérieur Isolant Briques A – Bâti / mur extérieur : Joint d’étanchéité Cochonnet : 25 mm Bâti Scellement par voie humide Enduit intérieur Fourrure de compensation Pose avec fourrure intérieure. Pose traditionnelle, pas d’isolant.

  9. B – Huisserie / cloison : Cloison sèche : Cloison humide : l’huisserie est scellée par le plâtrier. Fixation par collage ou vissage.
