Presentation Transcript
slide1

项目四 液位的报警与报表

在项目三中讨论了开环控制系统的MCGS组态方法、软件调试及与硬件联调的过程,本项目主要讨论控制系统中重要参数的报警、报表组态方法及调试方法 .

slide2
一、学习目标

1知识目标.

  • ⑴ 掌握报警的组态。
  • ⑵ 掌握实时报表的组态。
  • ⑶ 掌握存盘数据浏览的组态。
  • ⑷ 掌握Access报表的组态。
  • ⑸ 掌握Excel报表的组态。
  • ⑹ 掌握用户权限的设置。
slide3
2. 能力目标
  • ⑴ 初步具备对系统中的重要参数报警的组态能力。
  • ⑵ 初步具备对系统中参数实现实时报表的组态的能力。
  • ⑶ 初步具备对系统中参数实现存盘数据浏览的组态能力。
  • ⑷ 初步具备系统中参数导出到Access报表的组态能力。
  • ⑸ 初步具备将系统中的参数导出到Excel报表的组态能力。
  • ⑹ 初步具备对报警及各类报表调试的能力
  • ⑺ 初步具备对用户权限的设置技能。
slide4

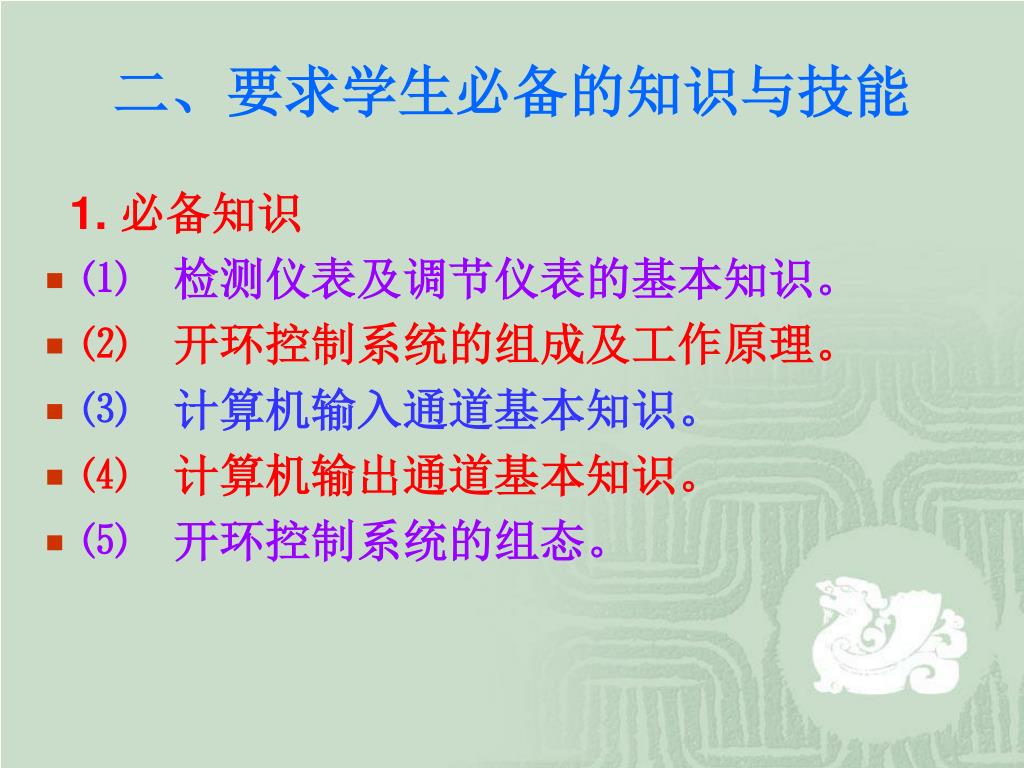

二、要求学生必备的知识与技能

1. 必备知识

  • ⑴ 检测仪表及调节仪表的基本知识。
  • ⑵ 开环控制系统的组成及工作原理。
  • ⑶ 计算机输入通道基本知识。
  • ⑷ 计算机输出通道基本知识。
  • ⑸ 开环控制系统的组态。
slide5

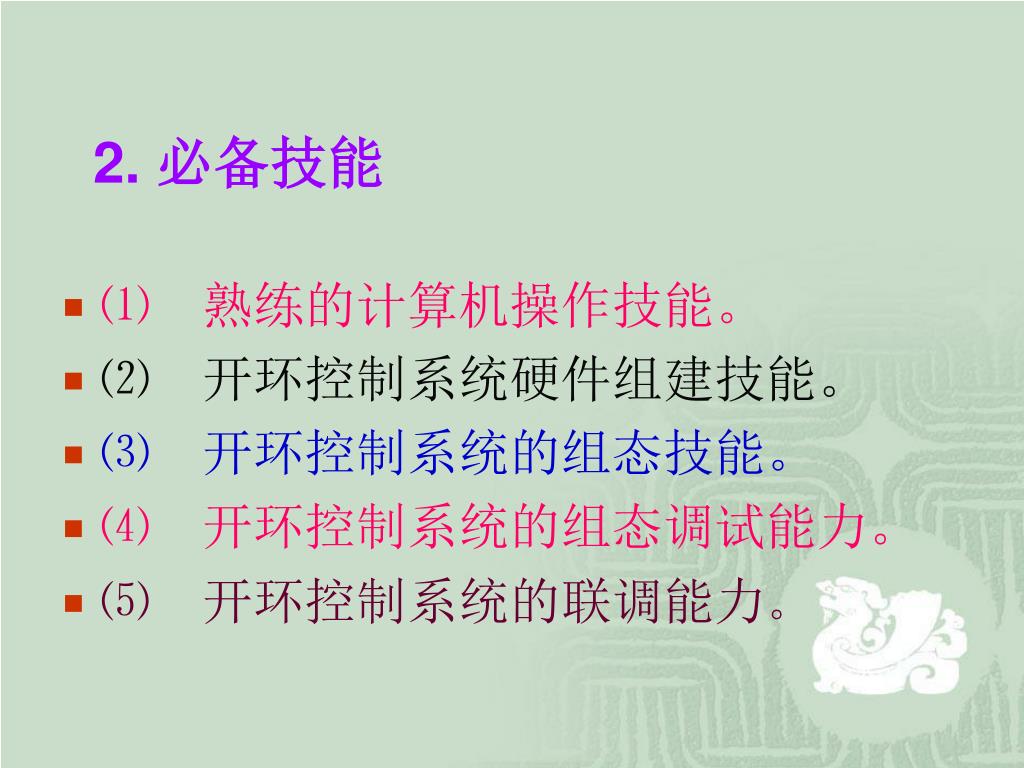

2. 必备技能
  • ⑴ 熟练的计算机操作技能。
  • ⑵ 开环控制系统硬件组建技能。
  • ⑶ 开环控制系统的组态技能。
  • ⑷ 开环控制系统的组态调试能力。
  • ⑸ 开环控制系统的联调能力。
slide7

四、理实一体化教学步骤

1. 报警组态

  • ⑴ 打开数据库,建立相应的报警组对象,添加组对象成员,分别选中每一个成员并对每一个成员设置上下限报警值。
  • ⑵ 打开报警窗口,进入动画组态环境,单击工具箱中的报警显示按钮,按住鼠标左键拖出一个矩形,松开鼠标即可画出报警显示如图2-4-1所示。
slide8

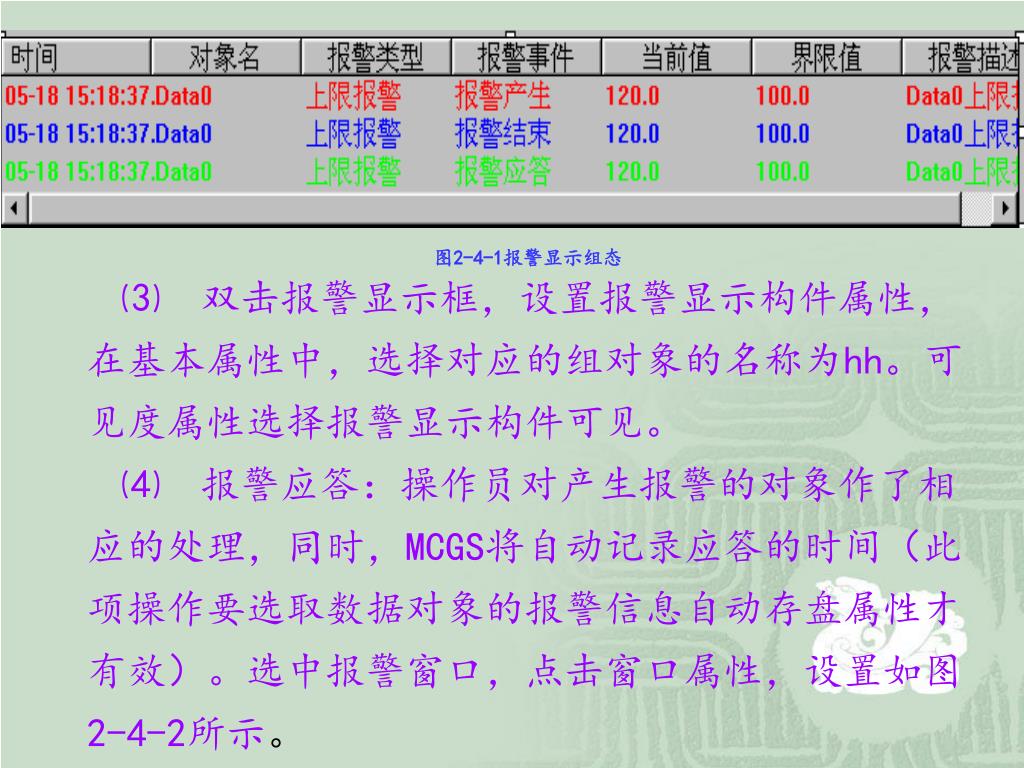

图2-4-1报警显示组态

⑶ 双击报警显示框,设置报警显示构件属性,在基本属性中,选择对应的组对象的名称为hh。可见度属性选择报警显示构件可见。

⑷ 报警应答:操作员对产生报警的对象作了相应的处理,同时,MCGS将自动记录应答的时间(此项操作要选取数据对象的报警信息自动存盘属性才有效)。选中报警窗口,点击窗口属性,设置如图2-4-2所示。

slide10

⑸绘制一个按钮,按钮为返回,操作属性设置同实时曲线。⑸绘制一个按钮,按钮为返回,操作属性设置同实时曲线。

⑹ 报警动画组态最后效果图如图2-4-3所示

图2-4-3 报警动画组态效果图

slide11

2. 实时报表组态

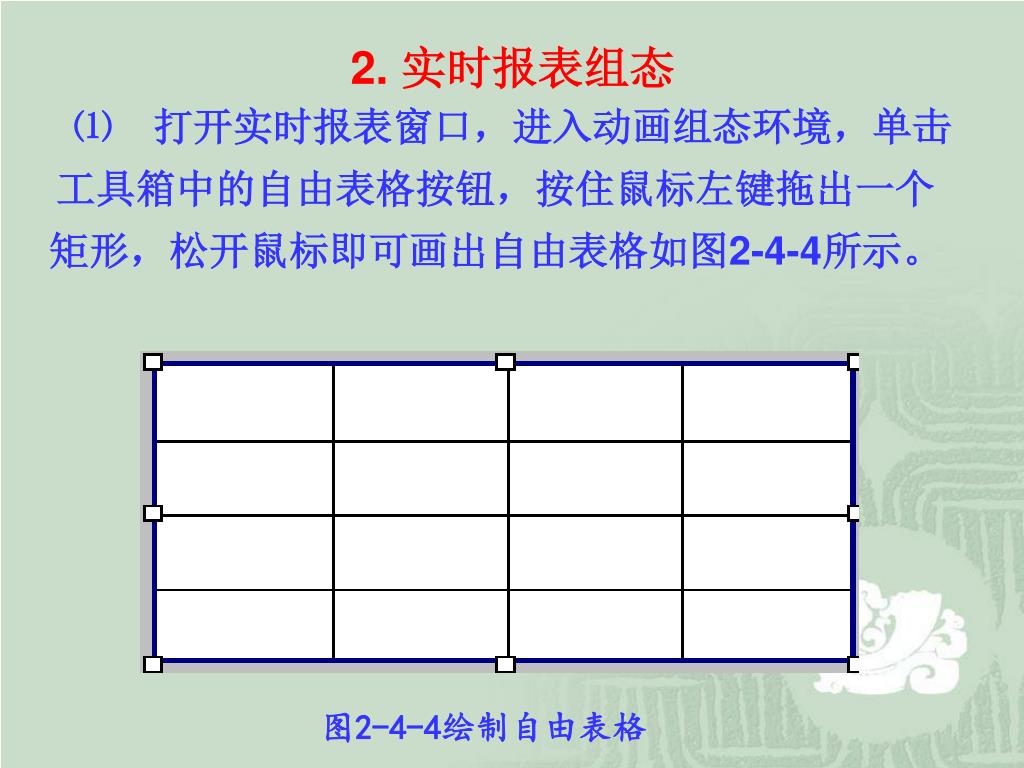

⑴ 打开实时报表窗口,进入动画组态环境,单击工具箱中的自由表格按钮,按住鼠标左键拖出一个矩形,松开鼠标即可画出自由表格如图2-4-4所示。

图2-4-4绘制自由表格

slide12

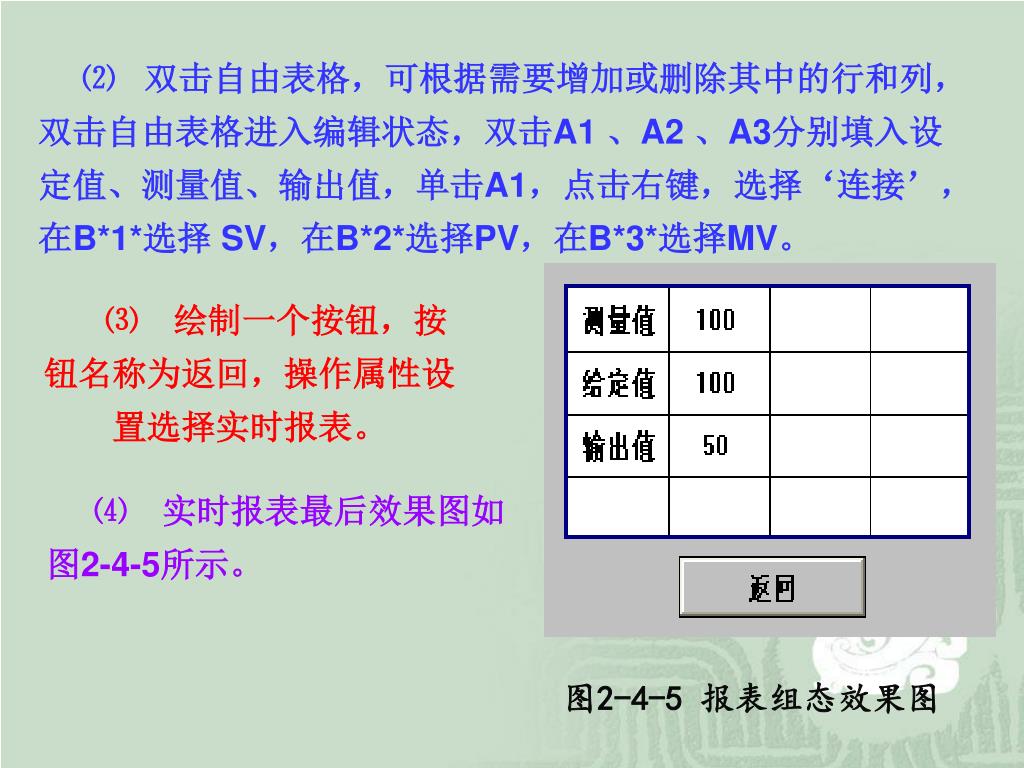

双击自由表格,可根据需要增加或删除其中的行和列,双击自由表格进入编辑状态,双击A1 、A2 、A3分别填入设定值、测量值、输出值,单击A1,点击右键,选择‘连接’,在B*1*选择 SV,在B*2*选择PV,在B*3*选择MV。

⑶ 绘制一个按钮,按钮名称为返回,操作属性设置选择实时报表。

⑷ 实时报表最后效果图如图2-4-5所示。

图2-4-5 报表组态效果图

slide13

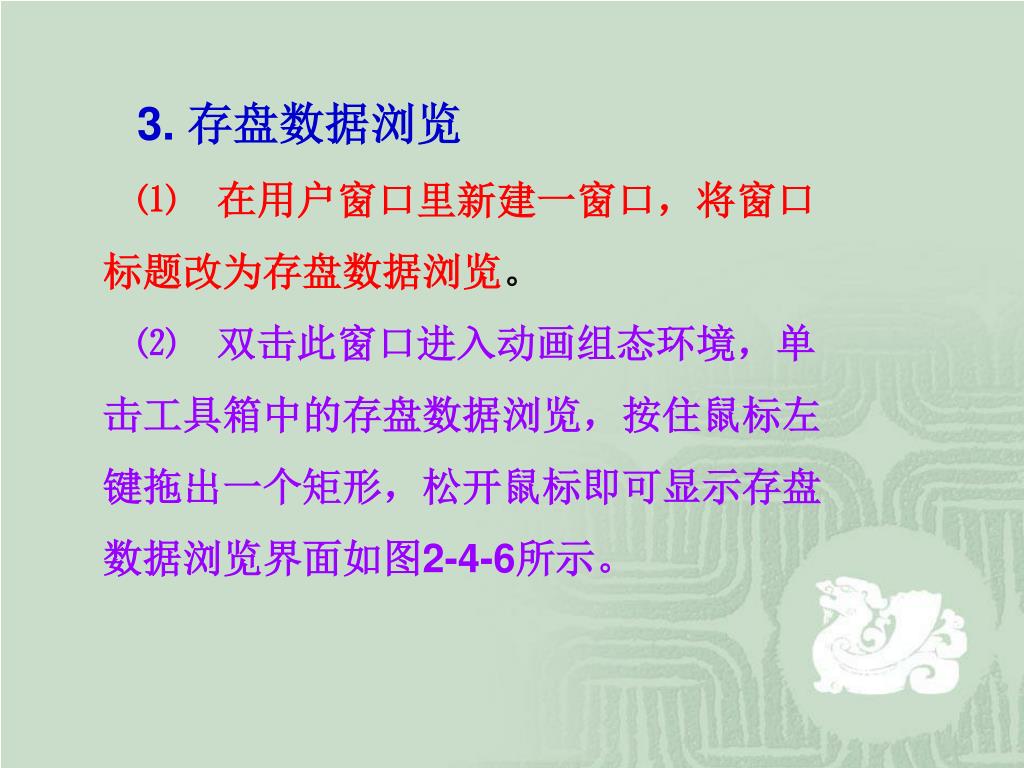

3. 存盘数据浏览

⑴ 在用户窗口里新建一窗口,将窗口标题改为存盘数据浏览。

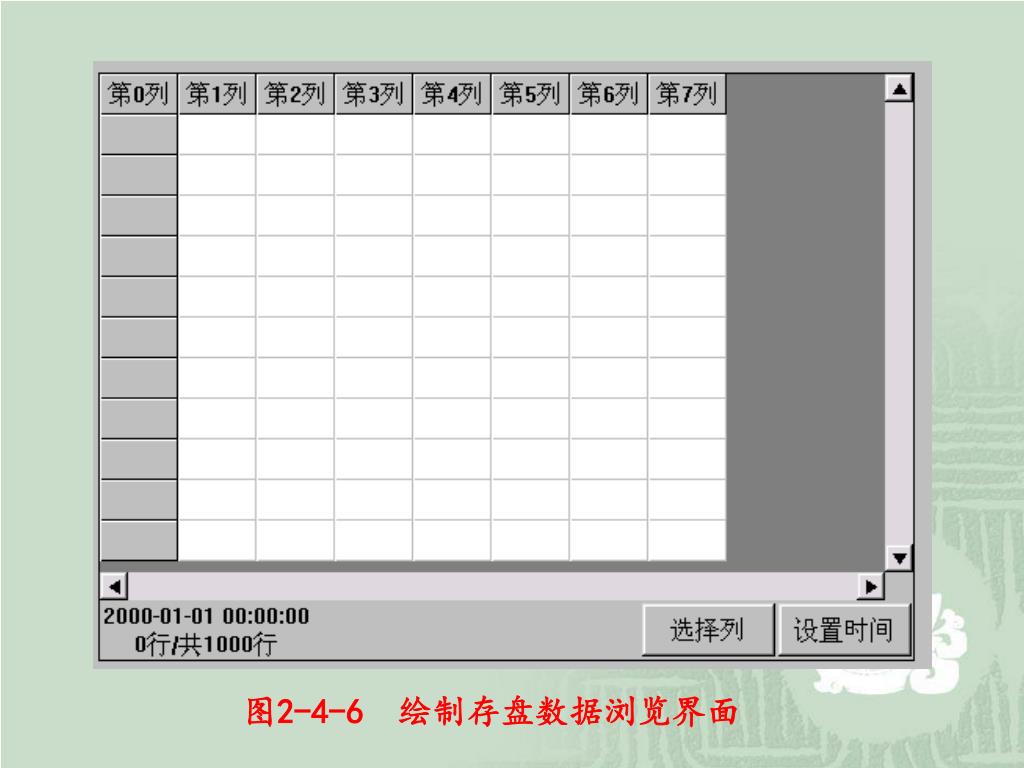

⑵ 双击此窗口进入动画组态环境,单击工具箱中的存盘数据浏览,按住鼠标左键拖出一个矩形,松开鼠标即可显示存盘数据浏览界面如图2-4-6所示。

slide15

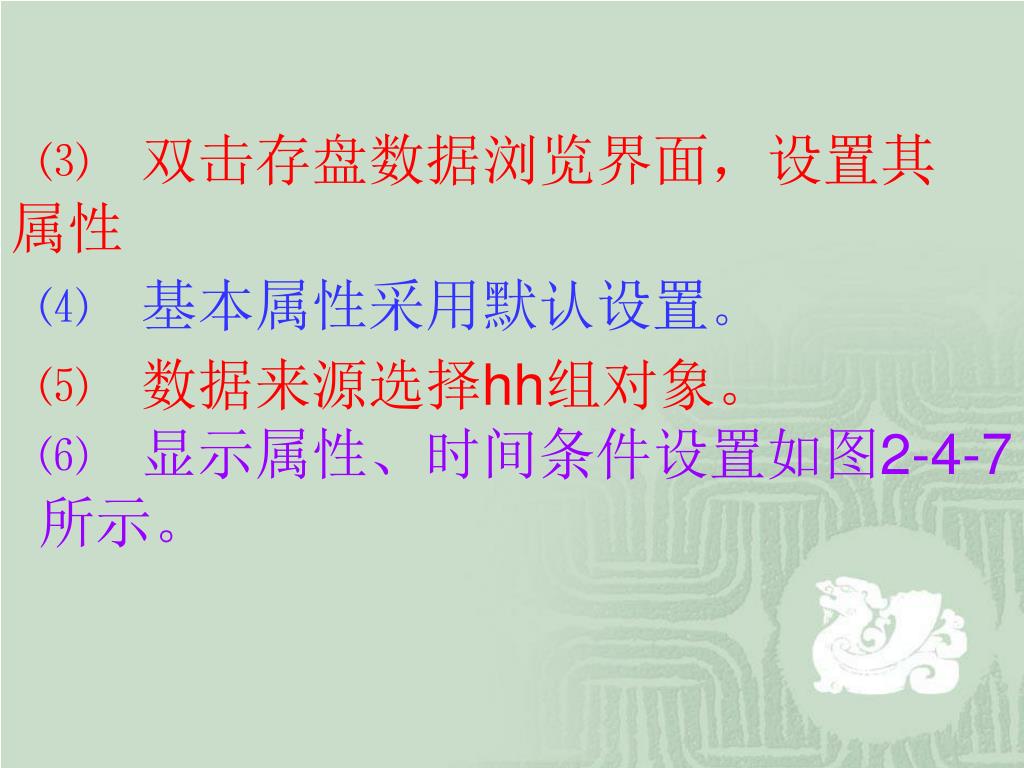

⑶双击存盘数据浏览界面,设置其属性

⑷基本属性采用默认设置。

⑸数据来源选择hh组对象。

⑹显示属性、时间条件设置如图2-4-7所示。

slide17

⑺ 其他属性设置采用默认设置。

⑻ 绘制一个按钮,按钮名称为返回,操作属性设置连接存盘数据浏览。

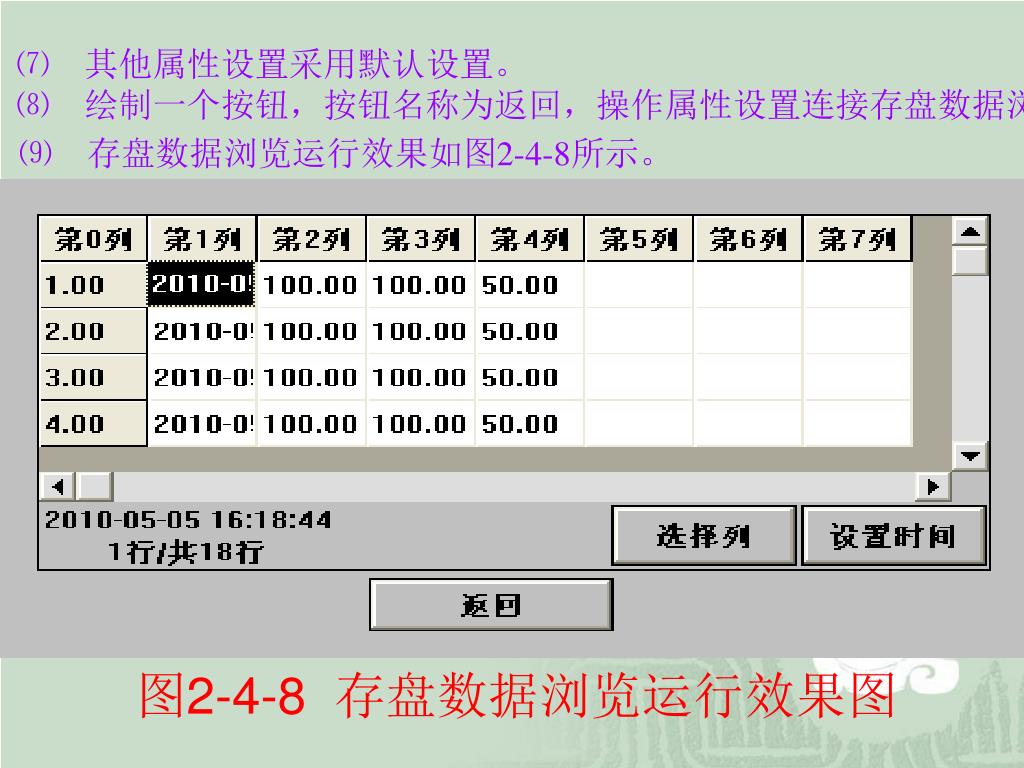

⑼ 存盘数据浏览运行效果如图2-4-8所示。

图2-4-8 存盘数据浏览运行效果图

slide18

4. Access报表组态

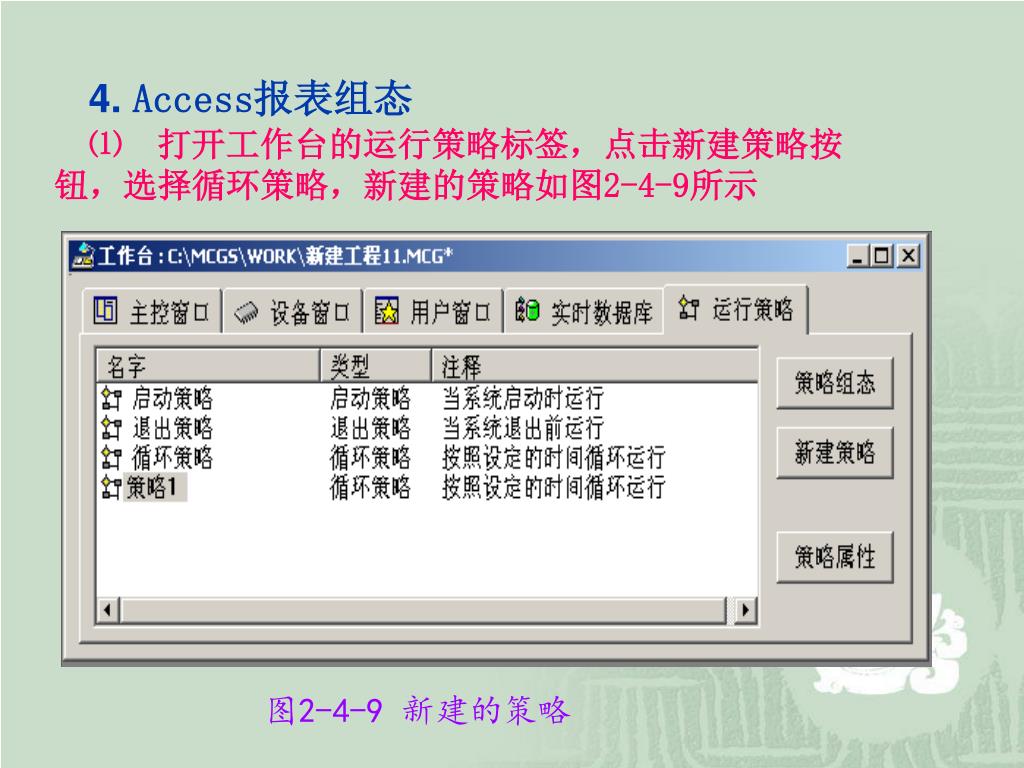

⑴ 打开工作台的运行策略标签,点击新建策略按钮,选择循环策略,新建的策略如图2-4-9所示

图2-4-9 新建的策略

slide19

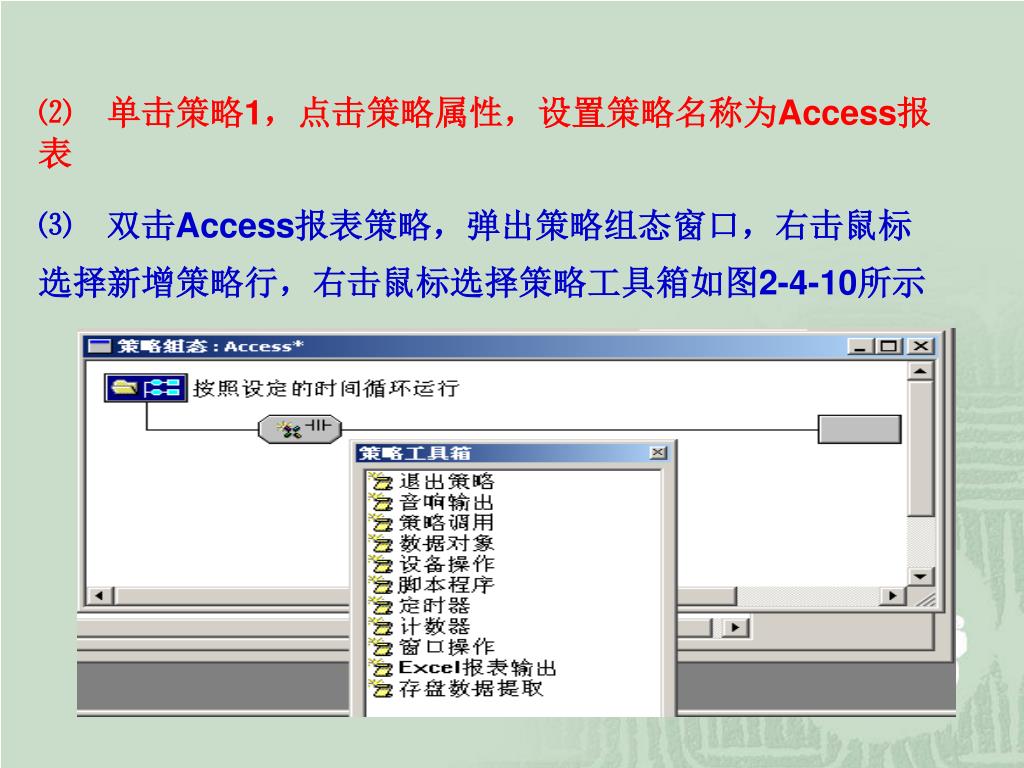

⑵ 单击策略1,点击策略属性,设置策略名称为Access报表

⑶ 双击Access报表策略,弹出策略组态窗口,右击鼠标选择新增策略行,右击鼠标选择策略工具箱如图2-4-10所示

slide20

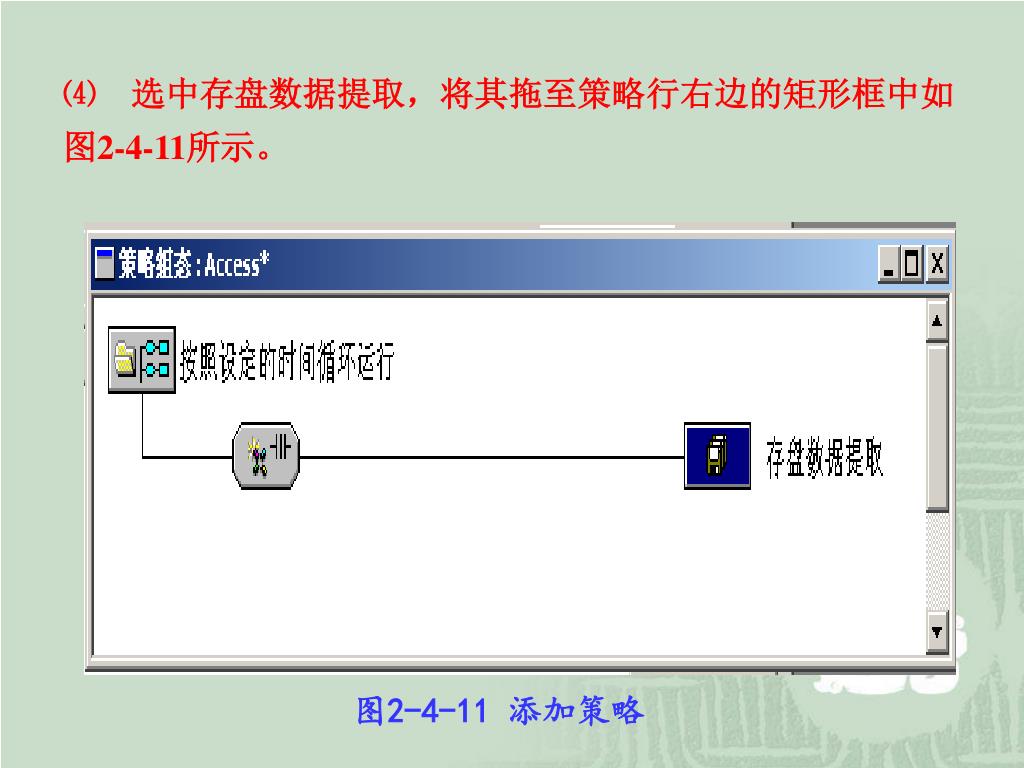

⑷ 选中存盘数据提取,将其拖至策略行右边的矩形框中如图2-4-11所示。⑷ 选中存盘数据提取,将其拖至策略行右边的矩形框中如图2-4-11所示。

图2-4-11 添加策略

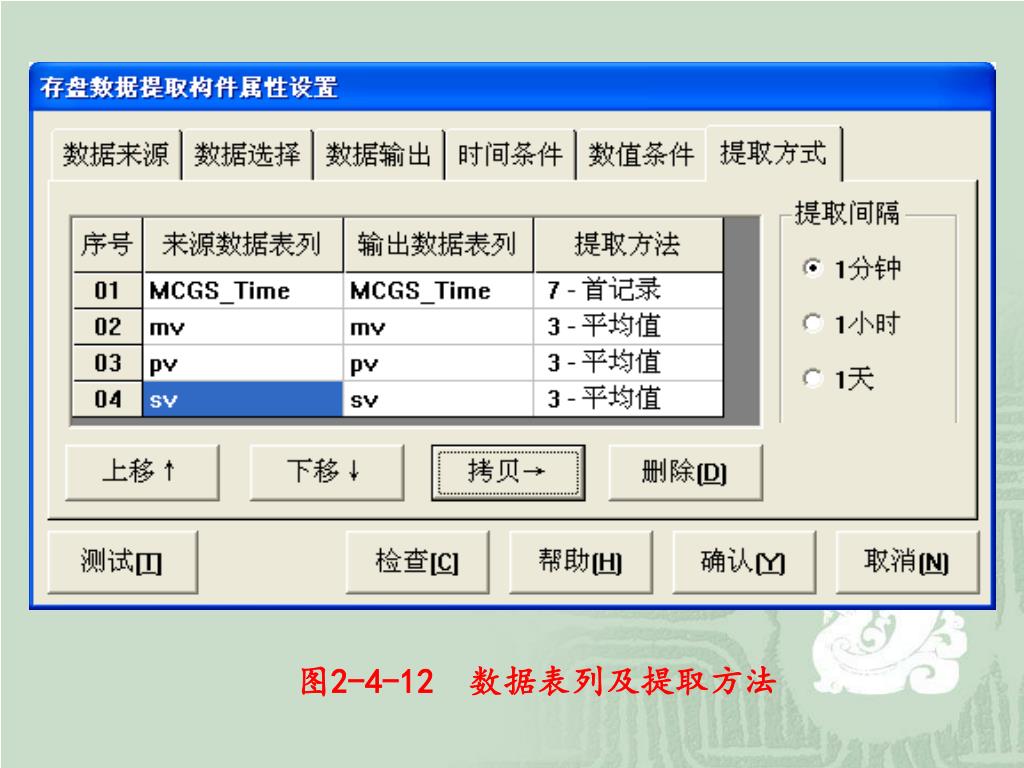

2 4 14

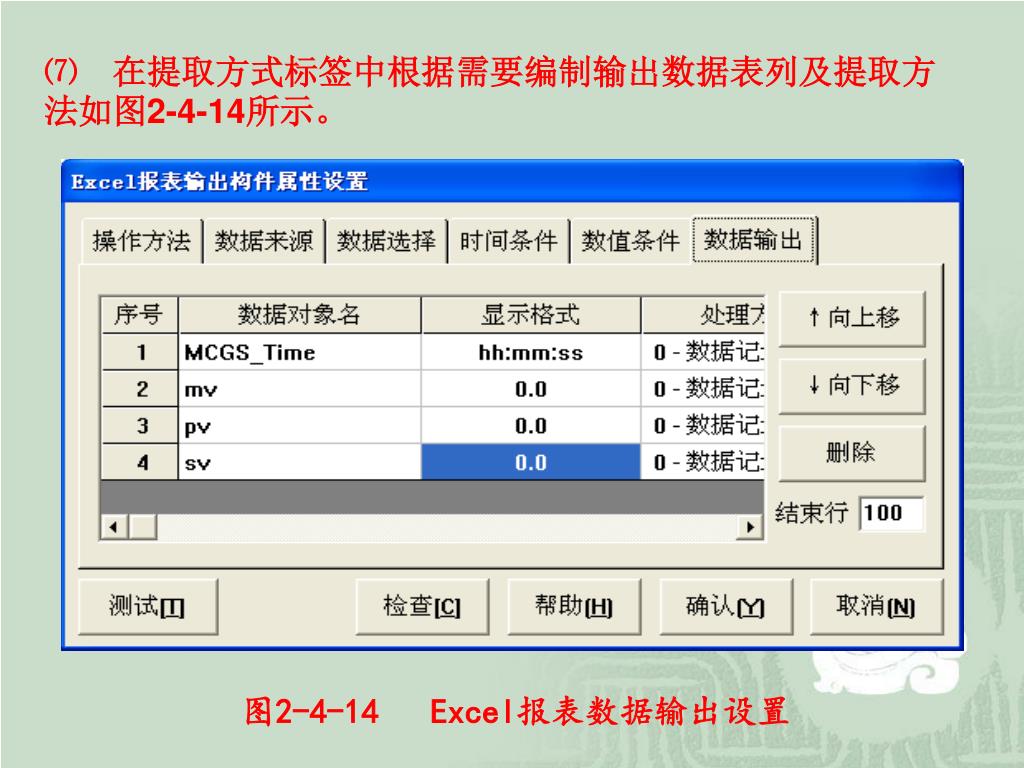

⑺ 在提取方式标签中根据需要编制输出数据表列及提取方法如图2-4-14所示。⑺ 在提取方式标签中根据需要编制输出数据表列及提取方法如图2-4-14所示。

图2-4-14 Excel报表数据输出设置

mcgs e 03 excel xls 2 4 15

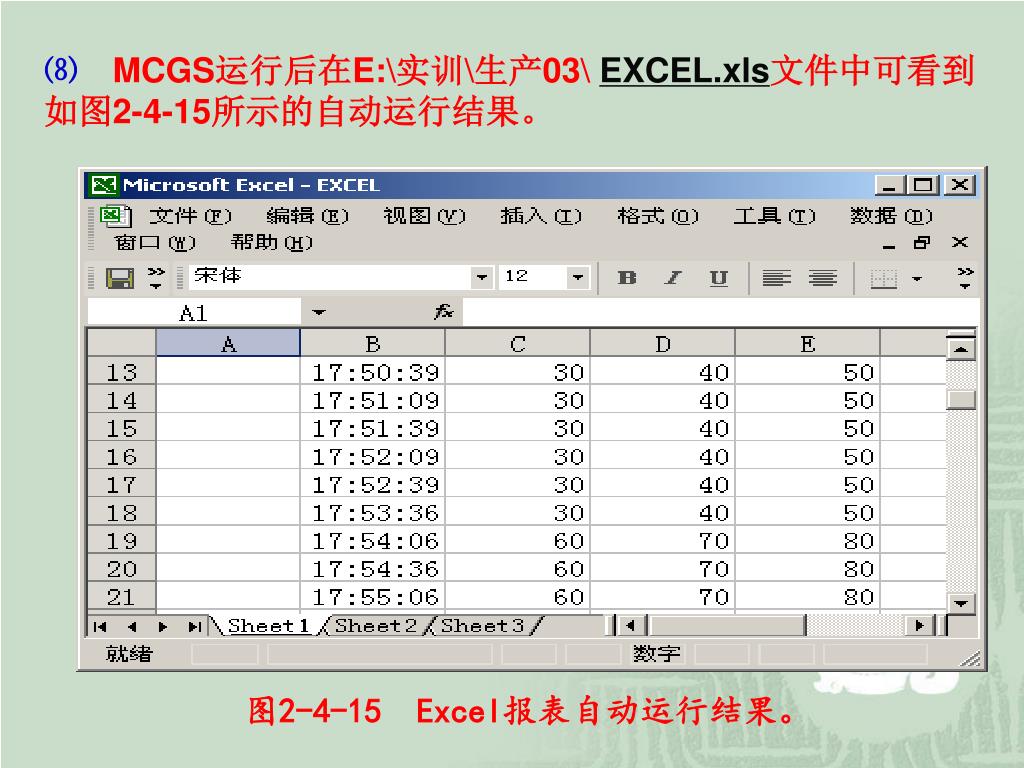

⑻MCGS运行后在E:\实训\生产03\ EXCEL.xls文件中可看到如图2-4-15所示的自动运行结果。

图2-4-15 Excel报表自动运行结果。

6 2 4 16

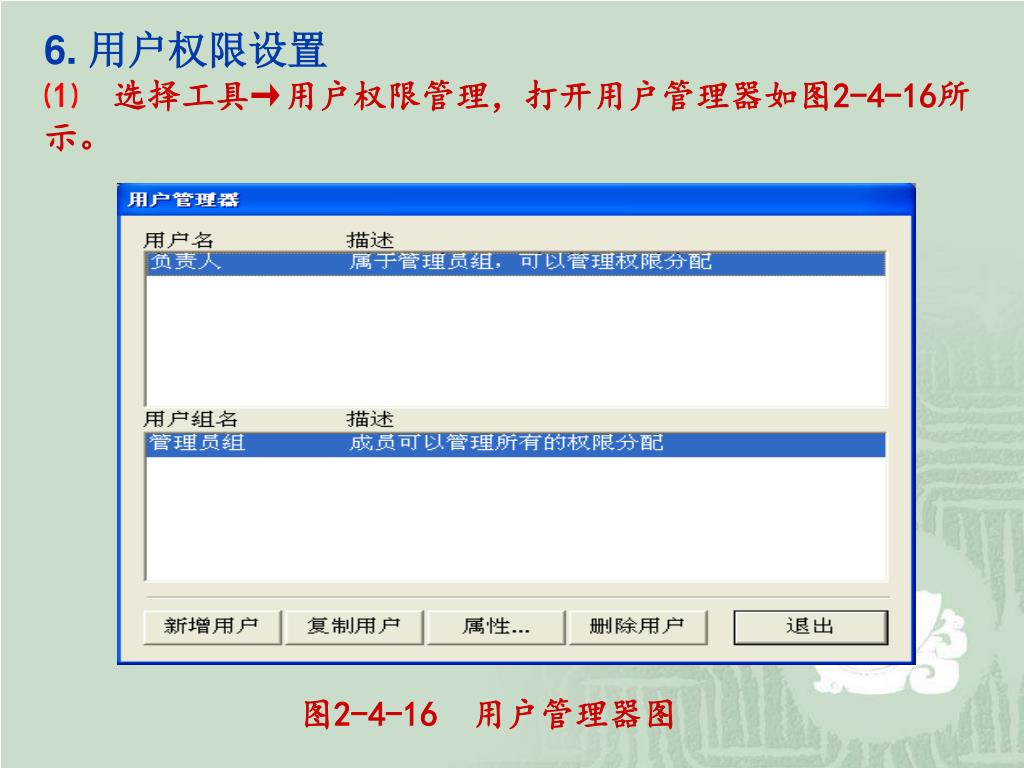

6. 用户权限设置⑴ 选择工具→用户权限管理,打开用户管理器如图2-4-16所示。

图2-4-16 用户管理器图

2 4 17 2 4 18

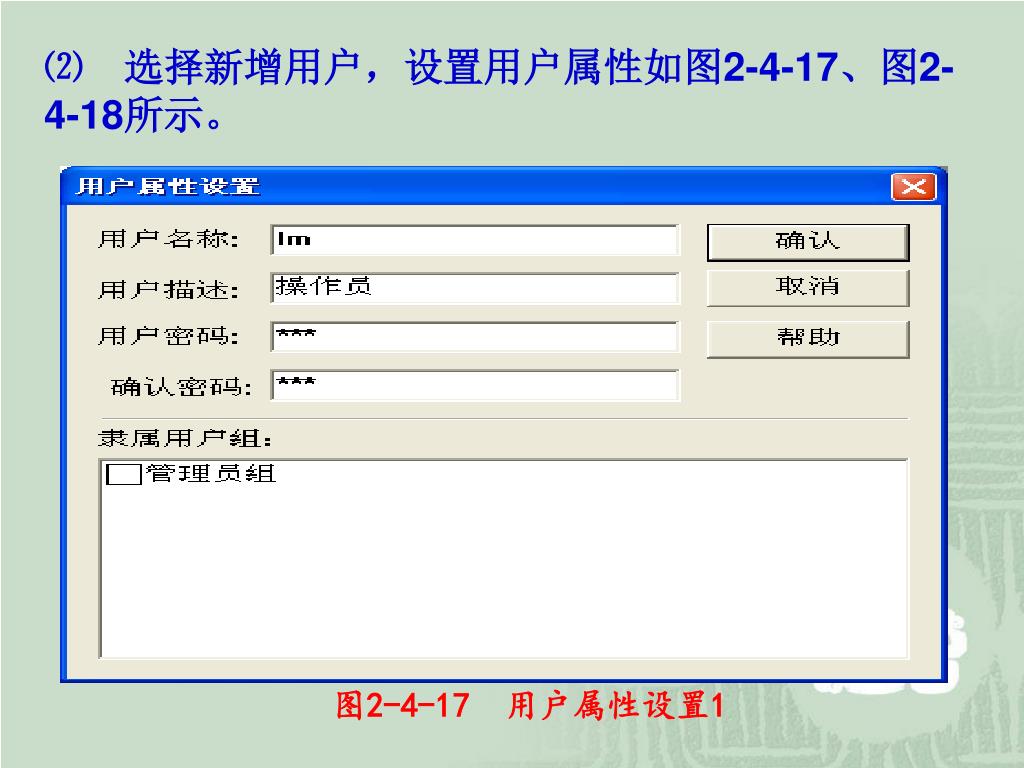

⑵ 选择新增用户,设置用户属性如图2-4-17、图2-4-18所示。⑵ 选择新增用户,设置用户属性如图2-4-17、图2-4-18所示。

图2-4-17 用户属性设置1

2 4 19

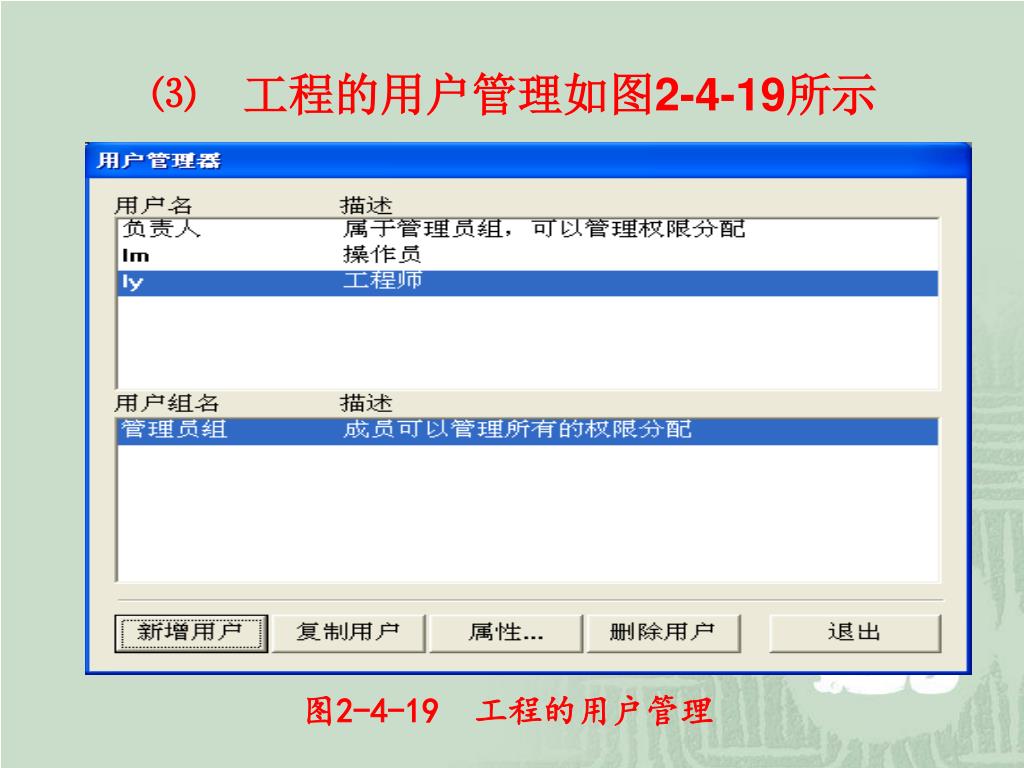

⑶ 工程的用户管理如图2-4-19所示

图2-4-19 工程的用户管理

slide29

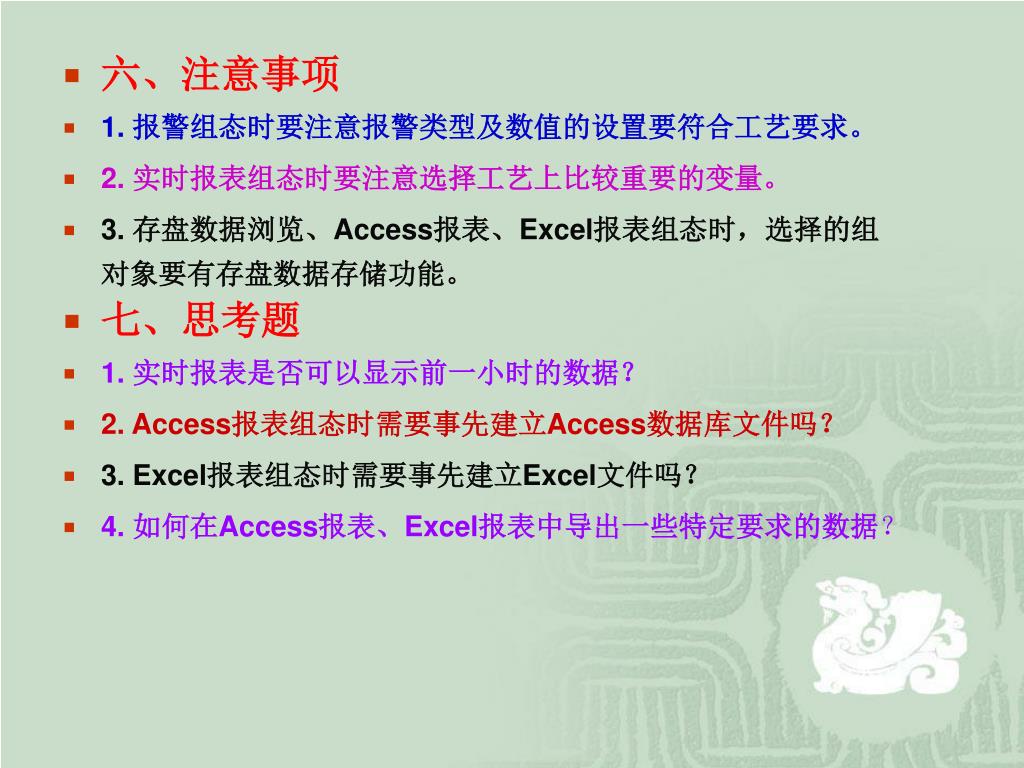

六、注意事项
  • 1. 报警组态时要注意报警类型及数值的设置要符合工艺要求。
  • 2. 实时报表组态时要注意选择工艺上比较重要的变量。
  • 3. 存盘数据浏览、Access报表、Excel报表组态时,选择的组对象要有存盘数据存储功能。
  • 七、思考题
  • 1. 实时报表是否可以显示前一小时的数据?
  • 2. Access报表组态时需要事先建立Access数据库文件吗?
  • 3. Excel报表组态时需要事先建立Excel文件吗?
  • 4. 如何在Access报表、Excel报表中导出一些特定要求的数据?
