insert outsert molding

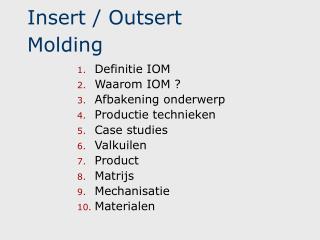

Insert / Outsert Molding
  • Definitie IOM
  • Waarom IOM ?
  • Afbakening onderwerp
  • Productie technieken
  • Case studies
  • Valkuilen
  • Product
  • Matrijs
  • Mechanisatie
  • Materialen
definitie iom insert outsert molding
Definitie IOM (Insert / Outsert Molding)

Insert molding

Het omspuiten van (metalen) delen met kunststof

waarbij het kunststof drager is van de inserts

Outsert molding

Het omspuiten van (metalen) platines of draad waarbij de

platine of het draad drager is van het kunststof.

waarom iom
Waarom IOM ?
  • Functie integratie
  • Eliminatie van het aantal onderdelen
  • Alternatieve verbindings- en montagetechniek
  • Verbeterde bedrijfszekerheid van produkten
  • Vergroting van ontwerpvrijheid, 3D electr. circuits

PaulS:

Shielding

Heatsink

Elektrische geleiding en isolatie

Magnetische eigenschappen

Decoratie

Versteviging

Verankering: bijv. inserts met schroefdraad

Nauwkeurigheid vs. grootte van

product

waarom iom1
Waarom IOM ?

Functie integratie

Eliminatie van onderdelen door integratie

Verbeterde bedrijfszekerheid

Alternatieve verbindings- en montagetechniek

4 onderdelen

15 onderdelen

afbakening onderwerp
Afbakening onderwerp

Als insert materialen kunnen dienen: metaal, kunststof, keramiek, textiel, rubber, glas

We beperken ons tot kunststof/metaal combinaties

productietechnieken

PaulS:

Vertellen over input mogelijkheden

Omspuiten in 1 fase of 2 fasen met al dan niet buigen/snijden

Output mogelijkheden

Paternoster

PaulS:

Productietechnieken

INVOER

PROCESsen

AFVOER

band

draad

haspel

montage

platines

omspuiten

inserts

trays

spuitgiet technieken
Spuitgiet technieken
  • 1 fase spuitgieten
  • 2 fasen spuitgieten (pre molding)
    • Realiseren van nauwe toleranties bij grote afmetingen
    • Voorkomen inval bij grote wanddiktes
    • (Isolerende) voorversteviging van leadframes
    • Geïsoleerde sub assemblage
spuitgiet technieken1
Spuitgiet technieken

pre-moulding

Nauwe toleranties bij grote afmetingen

spuitgiet technieken2
Spuitgiet technieken

Voorversteviging van leadframes

Voorkomen inval bij grote wanddiktes

afvoer afwerkingsmogelijkheden na het omspuiten
Afvoer & afwerkingsmogelijkheden na het omspuiten
  • Additionele snij & buigbewerkingen aan frames

(voor separatie van electrische circuits) & pinnen

  • Inspectie (electrisch / visueel)
  • Verdere montage van additionele componenten
  • Ophaspelen voor verdere verwerking bij klant
  • In bulk of blisters verpakken
aandachtspunten iom
Aandachtspunten IOM
  • Produktontwerp
  • Materiaalkeuze
  • Inserts / Leadframes
  • Matrijsontwerp
  • Spuitgietproces
  • Mechanisatie
aandachtspunten iom produktontwerp
Aandachtspunten IOM Produktontwerp
  • Verankering van metaal in kunststof bij omspuiten
  • Vast- of loszitten kunststof in metaal bij outsert techniek
  • Overgangen kunststof/metaal
  • Stijfheid leadframe
  • Ondersteuning inserts / leadframes
  • Verbanden in leadframe zolang mogelijk behouden
  • Referentiepunten leadframe t.o.v. holte(s) in matrijs
aandachtspunten iom materiaalkeuze
Aandachtspunten IOM Materiaalkeuze

Functie van het product

  • Kunststof
    • Vulling en vulgraad, anistropie & krimp
    • Viscositeit
    • Matrijs temperatuur
    • Uitzettingscoefficient
  • Metaal + bedekking
    • Eisenpakket klant bijv. soldeerbaarheid, corrosie
    • Hardheid
    • Oppervlakte bijv. ruwheid
aandachtspunten iom inserts leadframes
Aandachtspunten IOM Inserts / Leadframes
  • Toleranties t.g.v. snijden & buigen
  • Braamrichting leadframe ivm plaatsing in matrijs
  • Tolerantie op materiaaldikte batch-to-batch
  • Toleranties op dikte van bedekking
  • Hardheid
aandachtspunten iom matrijsontwerp
Aandachtspunten IOM Matrijsontwerp
  • Plaats van de aanspuiting, meer restricties
  • Ontluchtingsvoorzieningen, meer obstakels
  • Afknijpvlakken corrigeerbaar maken ivm braamvorming.
  • Ondersteuning- en/of positionering van leadframes
  • Inzetdelen
  • Beveiliging !
  • Vervuiling van gereedschap
  • Reparatie en onderhoud
aandachtspunten iom spuitgietproces
Aandachtspunten IOM Spuitgietproces
  • Inspuitsnelheid
  • Cyclustijd  vaste takt of mensbepaald ?
  • Vloeigedrag
  • Temperatuur
  • Signalering op inlegdelen
aandachtspunten iom mechanisatie
Aandachtspunten IOM Mechanisatie
  • Handling / aanvoer van inserts of platines zonder verstoringen of produktvervormingen
  • Keuze in graad van mechanisatie & automatisering o.b.v. complexiteit, aantallen & lifecycle
  • Toepassen van jigs e.a. hulpmiddelen
  • Standaard eq. / taylor made
  • Flexibiliteit aantal producten op 1 cel
  • Scholing en kwalificaties
  • Verhouding mens / machine
  • Niet alleen ivm arbeidsbesparing: Q.
valkuilen
Valkuilen
  • Proto fase overgeslagen
  • Graad van mechanisatie te hoog
  • Niet mechaniseerbaar
  • Positionering inserts niet reproduceerbaar
  • Niet adequate ondersteuning van leadframe
  • Plaats aanspuiting
  • ‘wegspuiten’ bedekking/plating
  • Vervorming t.g.v. anisotrope krimp
case study slot
Case study: slot

Problemen & Oplossingen

  • Wanddikte connector  2 fasen spuitgieten
  • Kromtrekken  glasparels in kunststof
  • Wegspuiten van leadframes  verstevigingen in

1e fase

case study
Case study:

Problemen & Oplossingen

  • Box effect connector  bomberen van kern
  • Anisotrope krimp  matrijscorrectie (empirisch)
  • Loskrimpen metalen oren  aanpassing receptuur masterbatch (trial and error)
  • Reproduceerbaarheid soldeerpootjes  buigen laatste bewerking (ervaring)
case study telecom
Case study: Telecom

Problemen & Oplossingen

  • Ongewenst krimp effect  ander type TPE
  • Luchtinsluiting  ontluchting, onderhoud
  • Braamvorming  nauwkeurige afknijpvlakken, proces
  • Niet reproduceerbare aanspuitrest  custom made Hotrunner)
