Le réseau pédagogique du lycée Roumanille

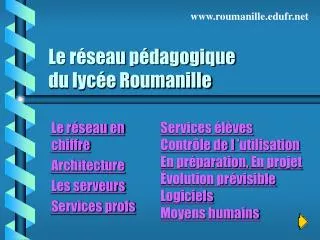

1. www.roumanille.edufr.net Le réseau pédagogique du lycée Roumanille Services élèves Contrôle de l ’utilisation En préparation, En projet Évolution prévisible Logiciels Moyens humains Le réseau en chiffre Architecture Les serveurs Services profs

2. www.roumanille.edufr.net Le réseau en chiffres • 82 postes connectés. • 5 000 pages Web journalières. • 500 couriels échangés par jour. • 1 000 comptes réseau et boîtes à lettres. • 3 serveurs. • 2 connexions rapides (câble et ADSL). • 5 Go de données utilisateurs. • Quelques incidents ...

3. Architecture Actuelle www.roumanille.edufr.net Serveur miroir Serveur adminis tratif Modem Câble Modem Câble Internet ModemADSL Serveur péda.. 18 prises F18 1 prise G11 1 prise G12 1 prise G17 1 prise G18 1 prise G19 20 prises Greta 8 prises Salle des profs 8 prises PTCT TICE divers NERIN SWITCH 100 Salle multimédia 1 prise SWITCH 100 SWITCH SWITCH 100 1 prise CDI Salle Internet 8 prises SWITCH 100 10 Mbits 100 Mbits SWITCH 100 HUB 100

4. Architecture future www.roumanille.edufr.net Modem Câble Géré par le rectorat Serveur d’infrastructure Internet NERIN ModemADSL Miroir de serveur d’infrastructure Modem Ultra ADSL Serveur Péda… avec les services slis Serveur Miroir Serveur administratif Géré par B. Javelle Géré par le CRIA SWITCH 10 Mbits 1 GBits Toutes les salles et tous les PC (250)

5. Modem câble www.roumanille.edufr.net Modem spécifique permettant de relier le serveur à Internet via le câblage de télévision. Il offre un débit de 10 Mbits. Ce qui est 400 fois plus rapide que par RTC. Le modem est donc connecté au serveur d’internet. Le câble-opérateur ne voit qu’une seule machine le serveur.

6. Modem ADSL www.roumanille.edufr.net Modem spécifique permettant de relier le serveur à Internet via une ligne téléphonique partagée ayant un filtre ADSL . Il faut un abonnement Netissimo souscrit auprès de France Telecom pour l’ADSL et un abonnement auprès de Nerin comme fournisseur d ’accès. Ce dernier présente l’avantage d’offrir une IP fixe. Il offre un débit de 10 Mbits. Ce qui est 400 fois plus rapide que par le téléphone. Le modem est donc connecté au serveur d’internet. Le câble-opérateur ne voit qu’une seule machine le serveur.

7. Switch www.roumanille.edufr.net Les Switchs reçoivent en entrée 100 Mbits et ils délivrent 100 Mbits sur chacun de leurs ports de sortie. Ils régénèrent également le signal, ce qui permet d’agrandir le réseau. A Roumanille les salles sont connectées sur un switch.

8. Hub www.roumanille.edufr.net Les hubs à 10 Mbits ne permettent de relier que quelques utilisateurs (le plus souvent 4). Les hubs 100 Mbits permettent de relier une quinzaine d'utilisateurs. Il est possible de mettre 2 hubs en cascade mais pas 3. Cette solution est très néfaste car les usagers du deuxième hub ont la même bande passante qu’un seul usager du premier hub.

9. Firewall définition www.roumanille.edufr.net • Le Firewall limite l’accès à certains sites ou à certains services : forum, chat. • Il permet de définir quels sont les droits de sortie sur Internet de chaque utilisateur en fonction du programme qu ’il utilise. • Il permet également de protéger le réseau des agressions externes.

10. Serveur définition www.roumanille.edufr.net Ordinateur dédié au service du réseau, de la sécurité et des postes connectés. • De la gestion des utilisateurs. (autorisation d’accès, mots de passe). • Du partages des ressources (imprimantes, disques). • Du partage d’application (logiciels). • etc.....

11. Serveur miroir : définition www.roumanille.edufr.net Ordinateur dédié au service du réseau, il joue deux rôles principaux: Remplacer le serveur principal en cas de défaillance de celui-çi. Conserver une image des données des utilisateurs et de la configuration du serveur principal. Chaque nuit transfert des données depuis le serveur principal.

12. www.roumanille.edufr.net Les serveurs • Serveur administratif (Novel3.)Compaq pIII 8 postes connectés. • Serveur Open BSD pour la pédagogiePII 800mhz 128mo de ram. 2 disques SCSI de 8Go, 1 disque IDE 20go, 82 postes connectés. • Serveur miroir Open BSD pour la pédagogieK6 400mhz, 64ko de ram, IDE 20Go .

13. www.roumanille.edufr.net Les serveurs pédagogiques I • Unix OpenBSD avec les paquets suivants : • Samba (gestion des PC sous Windows) • Apache (Internet, intrananet, extranet) • SSH (Accès sécurisé au serveur pour l ’administration distante) • DNS Name Server (attribue les IP aux PC) • Printer support (imprimantes réseau). • PPP (routage Internet). • TCPIP (protocole Internet)

14. www.roumanille.edufr.net Les serveurs pédagogiques II • + des outils pour la gestion du serveur et du réseau. • Firewall (sécuriser l ’accès à Internet) • base de données Posgresql (gestion des comptes utilisateurs). • Base de donnée MySQL (application Web). • PHP et Pearl pour le développement d ’applications Web.

15. www.roumanille.edufr.net Les services profs au lycée I • Un espace disque de 50 Mo. • Un espace disque prof. • Une boîte aux lettres. • Accès à l ’intranet (portail pédagogique]. • Accès à Internet. • Accès à Notabené (gestion des notes). • Accès à la base élèves.

16. www.roumanille.edufr.net Les services profs au lycée II • Serveur Web personnel. • Accès à la base des lieux de stages. • Listes de diffusion (classe, disciplines, équipes pédagogiques, professeurs principaux, profs utilisant les salles d ’informatique).

17. www.roumanille.edufr.net Les services profs depuis chez eux • Web du lycée. • Leur boîte aux lettres du lycée. • Leur disque personnel (H:) sur le serveur. • Imprimer avec l ’imprimante de la salle des profs (en préparation). Par Internet les profs ont depuis chez eux accès aux services suivants :

18. www.roumanille.edufr.net Base élèves Sur les PC Serveur base élèves sous MySQL Pilote ODBC ACCES

19. www.roumanille.edufr.net Base des lieux de stages Serveur base des lieux de stages sous MySQL Application PHP Sur les PC Pilote ODBC ACCES Navigateur Netscape ou Opéra

20. www.roumanille.edufr.net VPN Virtual private network. Le réseau privé virtuel consiste en une technique de connexion de deux réseaux locaux via Internet. Un flux continu de donnés cryptées circulent sur Internet entre les deux réseaux locaux. D ’une manière imagée on peut dire que c’est un tunnel creusé dans Internet.

21. www.roumanille.edufr.net ADSL L ’Asymmetric Digital Subscriber Line ou ligne téléphonique asymétrique souscrite en mode numérique est une ligne classique sur laquelle est posé un filtre qui permet d ’extraire le numérique de la voix. L ’ADSL propose un débit plus élevé dans le sens Internet Lycée (Download) que dans le sens contraire (Upload). IL n ’y a pas de tarification au temps. La durée de connexion est illimitée.

22. www.roumanille.edufr.net ULTRA ADSL L ’ULTRA Asymmetric Digital Subscriber Line ou ligne téléphonique asymétrique souscrite en mode numérique est une ligne spéciale en fibre optique. L ’ULTRA ADSL propose un débit théorique de 1 Giga Bit ce qui permet de télécharger un film de 2 heures en 4 minutes au lieu de 6 heures en ADSL et trois jours en RTC. IL n ’y a pas de tarification au temps. La durée de connexion est illimitée.

23. www.roumanille.edufr.net RTC Le réseau téléphonique commuté est le réseau téléphonique fixe que nous utilisons tous les jours.

24. www.roumanille.edufr.net Fibre optique La fibre optique est le meilleur câblage, mais du fait de son prix et de la difficulté de sa mise en œuvre, cette solution est en pratique, utilisée que lorsque l’on ne peut faire autrement.

25. www.roumanille.edufr.net Couriel @ Synonyme à promouvoir de mail, émail ou courrier électronique.

26. www.roumanille.edufr.net Les services élèves • Un espace disque de 10Mo. • Une boîte aux lettres. • Accès à l ’intranet (portail pédagogique). • Accès à Internet. • Serveur Web personnel. • Accès à la base des lieux de stages. • Restrictions du paramétrage de Windows.

27. www.roumanille.edufr.net Contrôle de l’utilisation I • Les élèves qui utilisent Internet à des fins autres que professionnelles sont sanctionnés. ( règlement intérieur )

28. www.roumanille.edufr.net Contrôle de l’utilisation II • Les recherches visent , les lieux de drague, le porno, le racisme, le révisionnisme. • Conformément à la loi , aucun contrôle n ’est fait sur la messagerie.

29. www.roumanille.edufr.net Contrôle de l’utilisation III Bernard Javelle a réalisé un programme de contrôle à postériori des connexions Internet. Lors d ’une utilisation irrégulière, le nom du fautif, sa classe , la machine , la date et l’heure de la consultation s’affiche. Historique des pages Web demandées par tous les utilisateurs Liste des incidents statistiques journalières Hit parade des sites Stateflic permet également de faire des statistiques journalières de consultation et un hit parade des sites les plus consultés.

30. www.roumanille.edufr.net En préparation I • Le câblage complet du lycée par la région dans le courant de l ’été. • Mise en réseau progressive de tout le parc informatique du lycée et du centre permanent du Gréta (250 ordinateurs). • Les profs, pendant les devoirs d ’informatique, pourront consulter la liste des couriels envoyés.

31. www.roumanille.edufr.net En préparation II(serveur d ’infrastruture) • qui permettra de sécuriser l’Internet (firewal). • De fédérer les réseaux administratifs et pédagogiques. • Donnez aux administratifs un accès sécurisé vers les services académiques (VPN) et réciproquement. Installationpar le rectorat d ’un frontal

32. www.roumanille.edufr.net En préparation II (frontal) • Il permettra de sécuriser l’Internet (firewal). • De fédérer les réseaux administratifs et pédagogiques. • Donner aux administratifs un accès sécurisé vers les services académiques (VPN) et réciproquement. Installationpar le rectorat d ’un frontal

33. www.roumanille.edufr.net En projet • Relance des élèves absents par couriel et SMS sur leur portable et celui de leurs parents. • Une liste de diffusion sur la bureautique. • Une liste de diffusion sur Unix. • Un générateur de formulaire Html pour les profs.

34. www.roumanille.edufr.net Évolution prévisible • Personnalisation du portail du lycée pour chaque utilisateur. • Des nouveaux services vie scolaire. • Des services pédagogiques internes. • Plus d’utilisations multimédia. • l ’Ultra ADSL.

35. www.roumanille.edufr.net Logiciels • Pour le surf et la messagerie Netscape 4.7 est principalement utilisé. • Opéra est en test et sera prochainement proposé à tous les utilisateurs. • Pour accéder à la messagerie du lycée depuis chez soi Netscape est conseillé. • Pour accéder depuis chez soi à son disque personnel sur le serveur FTPExpert v1 est conseillé.

36. www.roumanille.edufr.net Bj@roumanille.edufr.net Moyens humains • Les moyens attribués au lycée pour gérer le réseau, développer des applications Internet, assurer la maintenance, l’assistance, le conseil et la formation sont insuffisants. Il faudrait 2 personnes à temps plein (norme du privé : 1 personne pour 100 postes).
