  1. Evolutie van de normalisatie en van de Certificatie L'évolution de la Normalisation et de la Certification OCAB 25 OCBS Guy Platteeuw Josiane Piron

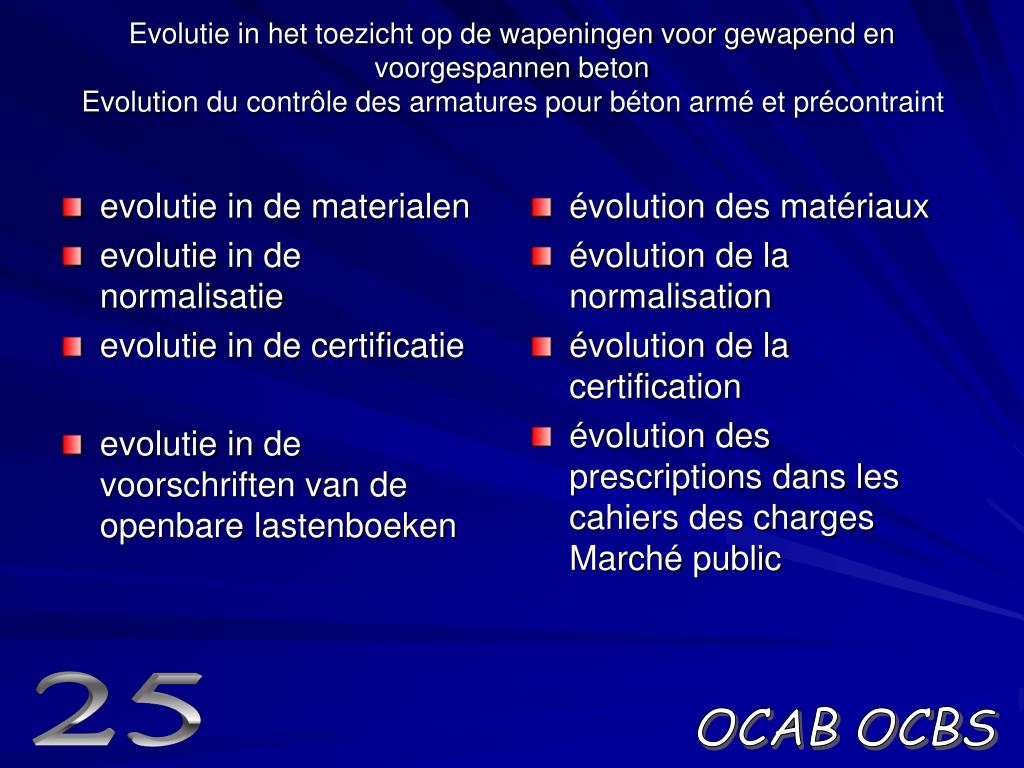

  2. évolution des matériaux évolution de la normalisation évolution de la certification évolution des prescriptions dans les cahiers des charges Marché public Evolutie in het toezicht op de wapeningen voor gewapend en voorgespannen betonEvolution du contrôle des armatures pour béton armé et précontraint • evolutie in de materialen • evolutie in de normalisatie • evolutie in de certificatie • evolutie in de voorschriften van de openbare lastenboeken 25 OCAB OCBS

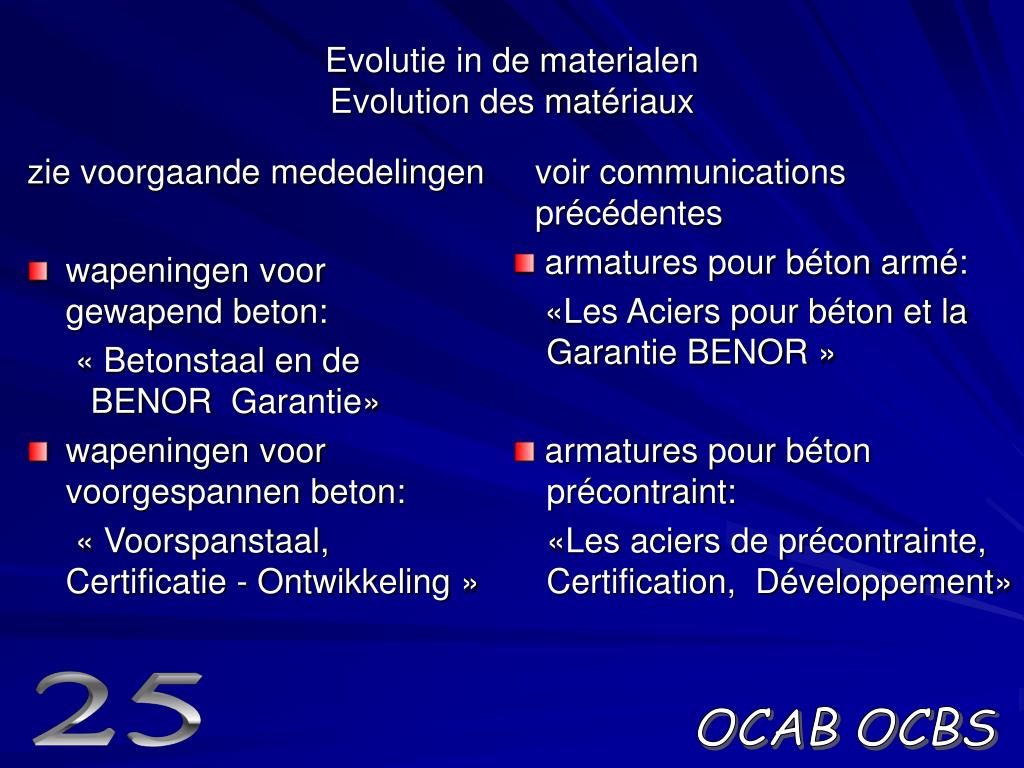

  3. zie voorgaande mededelingen wapeningen voor gewapend beton: « Betonstaal en de BENOR  Garantie» wapeningen voor voorgespannen beton: « Voorspanstaal, Certificatie - Ontwikkeling » voir communications précédentes armatures pour béton armé: «Les Aciers pour béton et la Garantie BENOR » armatures pour béton précontraint: «Les aciers de précontrainte, Certification, Développement» Evolutie in de materialenEvolution des matériaux 25 OCAB OCBS

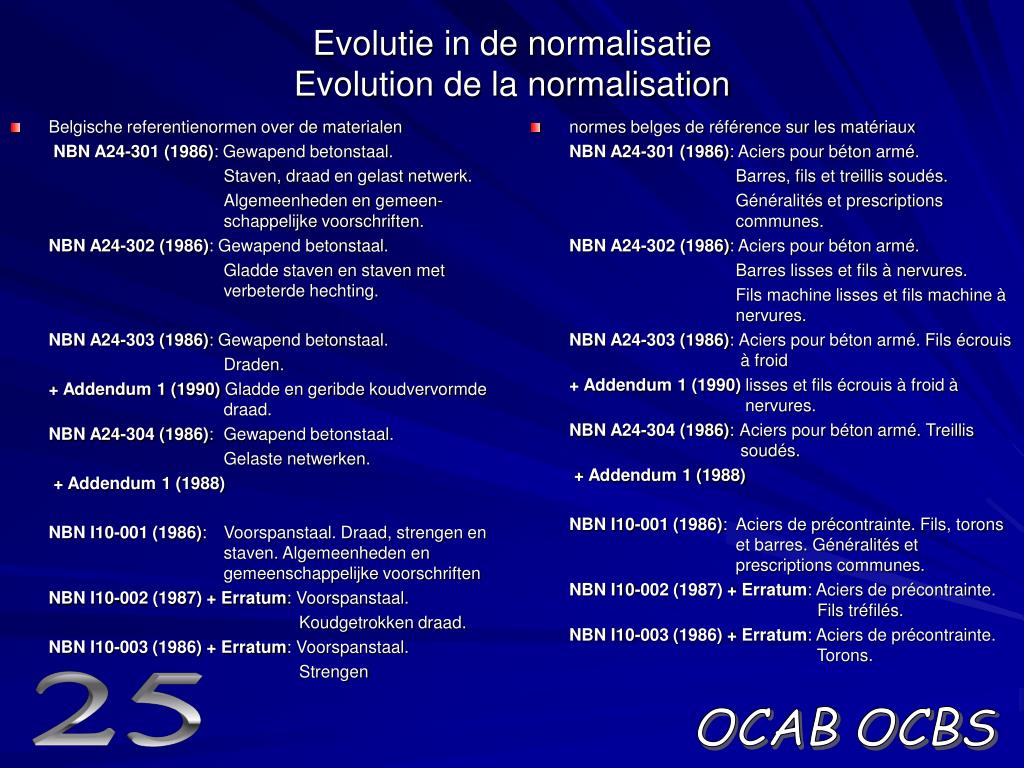

  4. Belgische referentienormen over de materialen NBN A24-301 (1986): Gewapend betonstaal. Staven, draad en gelast netwerk. Algemeenheden en gemeen- schappelijke voorschriften. NBN A24-302 (1986): Gewapend betonstaal. Gladde staven en staven met verbeterde hechting. NBN A24-303 (1986):Gewapend betonstaal. Draden. + Addendum 1 (1990) Gladde en geribde koudvervormde draad. NBN A24-304 (1986): Gewapend betonstaal. Gelaste netwerken. + Addendum 1 (1988) NBN I10-001 (1986): Voorspanstaal. Draad, strengen en staven. Algemeenheden en gemeenschappelijke voorschriften NBN I10-002 (1987) + Erratum: Voorspanstaal. Koudgetrokken draad. NBN I10-003 (1986) + Erratum: Voorspanstaal. Strengen normes belges de référence sur les matériaux NBN A24-301 (1986): Aciers pour béton armé. Barres, fils et treillis soudés. Généralités et prescriptions communes. NBN A24-302 (1986): Aciers pour béton armé. Barres lisses et fils à nervures. Fils machine lisses et fils machine à nervures. NBN A24-303 (1986):Aciers pour béton armé. Fils écrouis à froid + Addendum 1 (1990) lisses et fils écrouis à froid à nervures. NBN A24-304 (1986): Aciers pour béton armé. Treillis soudés. + Addendum 1 (1988) NBN I10-001 (1986): Aciers de précontrainte. Fils, torons et barres. Généralités et prescriptions communes. NBN I10-002 (1987) + Erratum: Aciers de précontrainte. Fils tréfilés. NBN I10-003 (1986) + Erratum: Aciers de précontrainte. Torons. Evolutie in de normalisatieEvolution de la normalisation 25 OCAB OCBS

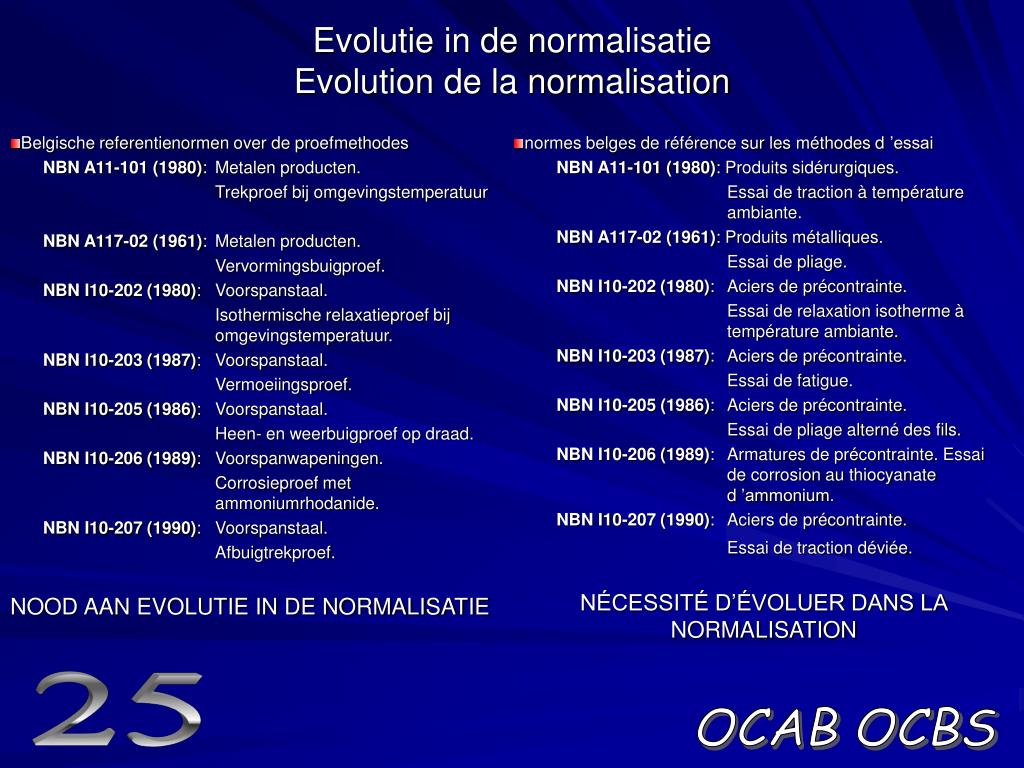

  5. Belgische referentienormen over de proefmethodes NBN A11-101 (1980): Metalen producten. Trekproef bij omgevingstemperatuur NBN A117-02 (1961): Metalen producten. Vervormingsbuigproef. NBN I10-202 (1980): Voorspanstaal. Isothermische relaxatieproef bij omgevingstemperatuur. NBN I10-203 (1987): Voorspanstaal. Vermoeiingsproef. NBN I10-205 (1986): Voorspanstaal. Heen- en weerbuigproef op draad. NBN I10-206 (1989): Voorspanwapeningen. Corrosieproef met ammoniumrhodanide. NBN I10-207 (1990): Voorspanstaal. Afbuigtrekproef. NOOD AAN EVOLUTIE IN DE NORMALISATIE normes belges de référence sur les méthodes d ’essai NBN A11-101 (1980): Produits sidérurgiques. Essai de traction à température ambiante. NBN A117-02 (1961): Produits métalliques. Essai de pliage. NBN I10-202 (1980): Aciers de précontrainte. Essai de relaxation isotherme à température ambiante. NBN I10-203 (1987): Aciers de précontrainte. Essai de fatigue. NBN I10-205 (1986): Aciers de précontrainte. Essai de pliage alterné des fils. NBN I10-206 (1989): Armatures de précontrainte. Essai de corrosion au thiocyanate d ’ammonium. NBN I10-207 (1990): Aciers de précontrainte. Essai de traction déviée. NÉCESSITÉ D’ÉVOLUER DANS LA NORMALISATION Evolutie in de normalisatieEvolution de la normalisation 25 OCAB OCBS

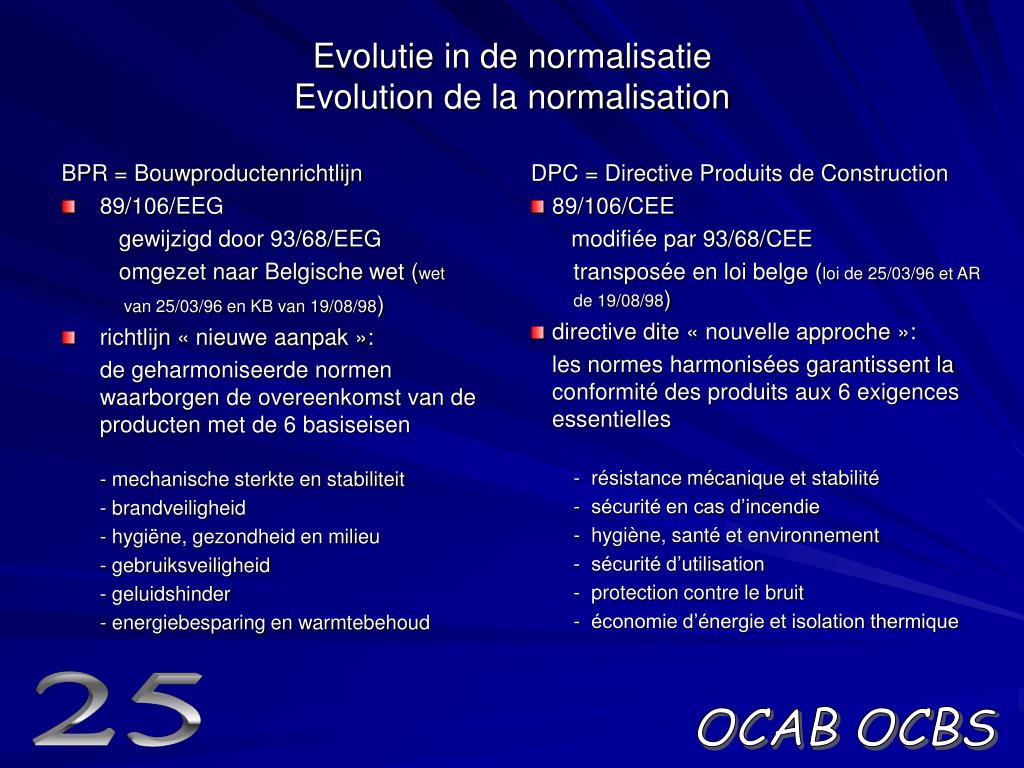

  6. BPR = Bouwproductenrichtlijn 89/106/EEG gewijzigd door 93/68/EEG omgezet naar Belgische wet (wet van 25/03/96 en KB van 19/08/98) richtlijn « nieuwe aanpak »: de geharmoniseerde normen waarborgen de overeenkomst van de producten met de 6 basiseisen - mechanische sterkte en stabiliteit - brandveiligheid - hygiëne, gezondheid en milieu - gebruiksveiligheid - geluidshinder - energiebesparing en warmtebehoud DPC = Directive Produits de Construction 89/106/CEE modifiée par 93/68/CEE transposée en loi belge (loi de 25/03/96 et AR de 19/08/98) directive dite « nouvelle approche »: les normes harmonisées garantissent la conformité des produits aux 6 exigences essentielles - résistance mécanique et stabilité - sécurité en cas d’incendie - hygiène, santé et environnement - sécurité d’utilisation - protection contre le bruit - économie d’énergie et isolation thermique Evolutie in de normalisatieEvolution de la normalisation 25 OCAB OCBS

  7. MANDAAT M115 over « reinforcing and prestressing steel for concrete » (29/05/97) CE  CEN  ECISS  TC 19 SC1 SC2 passief staal voorspanstaal (1988) aanvang der (1989) aanvang der werkzaamheden werkzaamheden (1995) ENV 10080 (2003) (2003) Europese « standstill » - of status-quo regel MANDAT M115 on « reinforcing and prestressing steel for concrete » (29/05/97) CE  CEN  ECISS  TC 19 SC1 SC2 armatures passives armatures de précontrainte (1988) début des (1989) début des travaux travaux (1995) ENV 10080 (2003) (2003) Règle européenne du « standstill » ou statu quo Evolutie in de normalisatieEvolution de la normalisation 25 OCAB OCBS

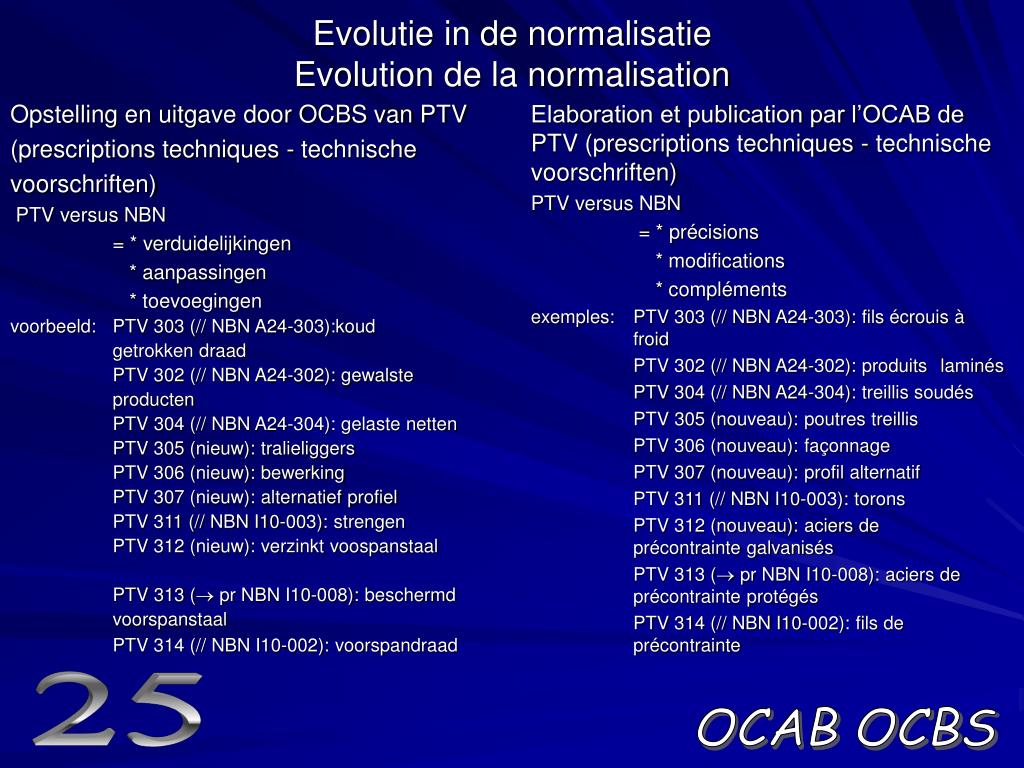

  8. Opstelling en uitgave door OCBS van PTV (prescriptions techniques - technische voorschriften) PTV versus NBN = * verduidelijkingen * aanpassingen * toevoegingen voorbeeld: PTV 303 (// NBN A24-303):koud getrokken draad PTV 302 (// NBN A24-302): gewalste producten PTV 304 (// NBN A24-304): gelaste netten PTV 305 (nieuw): tralieliggers PTV 306 (nieuw): bewerking PTV 307 (nieuw): alternatief profiel PTV 311 (// NBN I10-003): strengen PTV 312 (nieuw): verzinkt voospanstaal PTV 313 ( pr NBN I10-008): beschermd voorspanstaal PTV 314 (// NBN I10-002): voorspandraad Elaboration et publication par l’OCAB de PTV (prescriptions techniques - technische voorschriften) PTV versus NBN = * précisions * modifications * compléments exemples: PTV 303 (// NBN A24-303): fils écrouis à froid PTV 302 (// NBN A24-302): produits laminés PTV 304 (// NBN A24-304): treillis soudés PTV 305 (nouveau): poutres treillis PTV 306 (nouveau): façonnage PTV 307 (nouveau): profil alternatif PTV 311 (// NBN I10-003): torons PTV 312 (nouveau): aciers de précontrainte galvanisés PTV 313 ( pr NBN I10-008): aciers de précontrainte protégés PTV 314 (// NBN I10-002): fils de précontrainte Evolutie in de normalisatieEvolution de la normalisation 25 OCAB OCBS

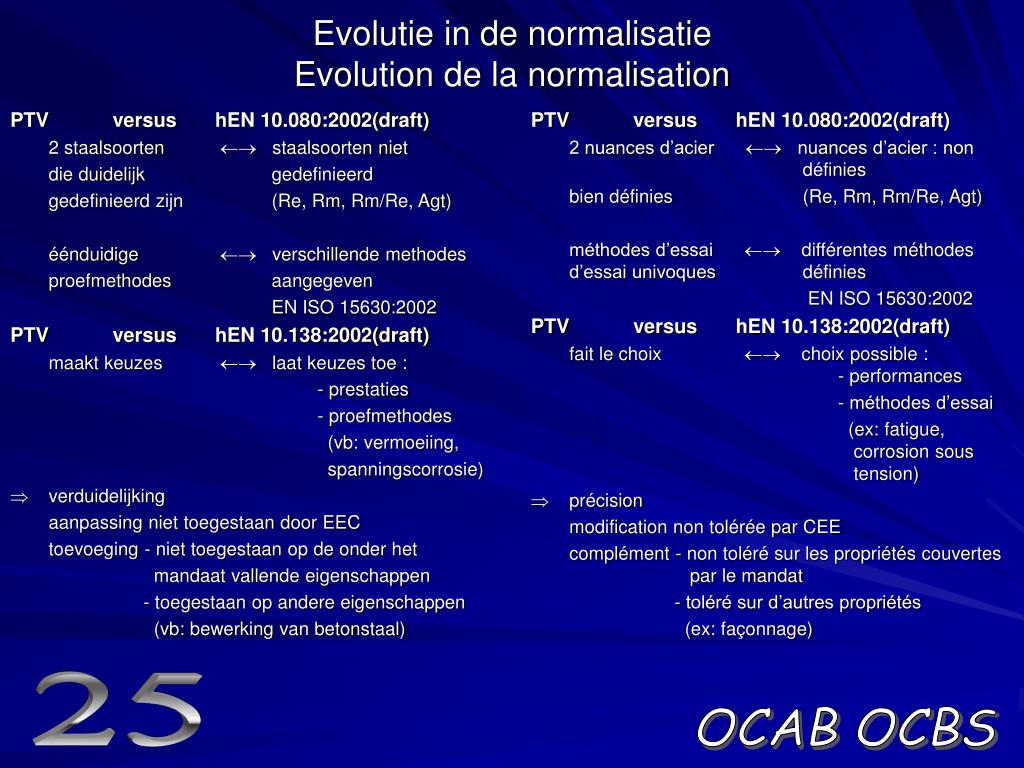

  9. PTV versus hEN 10.080:2002(draft) 2 staalsoorten  staalsoorten niet die duidelijk gedefinieerd gedefinieerd zijn (Re, Rm, Rm/Re, Agt) éénduidige  verschillende methodes proefmethodes aangegeven EN ISO 15630:2002 PTV versus hEN 10.138:2002(draft) maakt keuzes  laat keuzes toe : - prestaties - proefmethodes (vb: vermoeiing, spanningscorrosie)  verduidelijking aanpassing niet toegestaan door EEC toevoeging - niet toegestaan op de onder het mandaat vallende eigenschappen - toegestaan op andere eigenschappen (vb: bewerking van betonstaal) PTV versus hEN 10.080:2002(draft) 2 nuances d’acier  nuances d’acier : non définies bien définies (Re, Rm, Rm/Re, Agt) méthodes d’essai  différentes méthodes d’essai univoques définies EN ISO 15630:2002 PTV versus hEN 10.138:2002(draft) fait le choix  choix possible : - performances - méthodes d’essai (ex: fatigue, corrosion sous tension)  précision modification non tolérée par CEE complément - non toléré sur les propriétés couvertes par le mandat - toléré sur d’autres propriétés (ex: façonnage) Evolutie in de normalisatieEvolution de la normalisation 25 OCAB OCBS

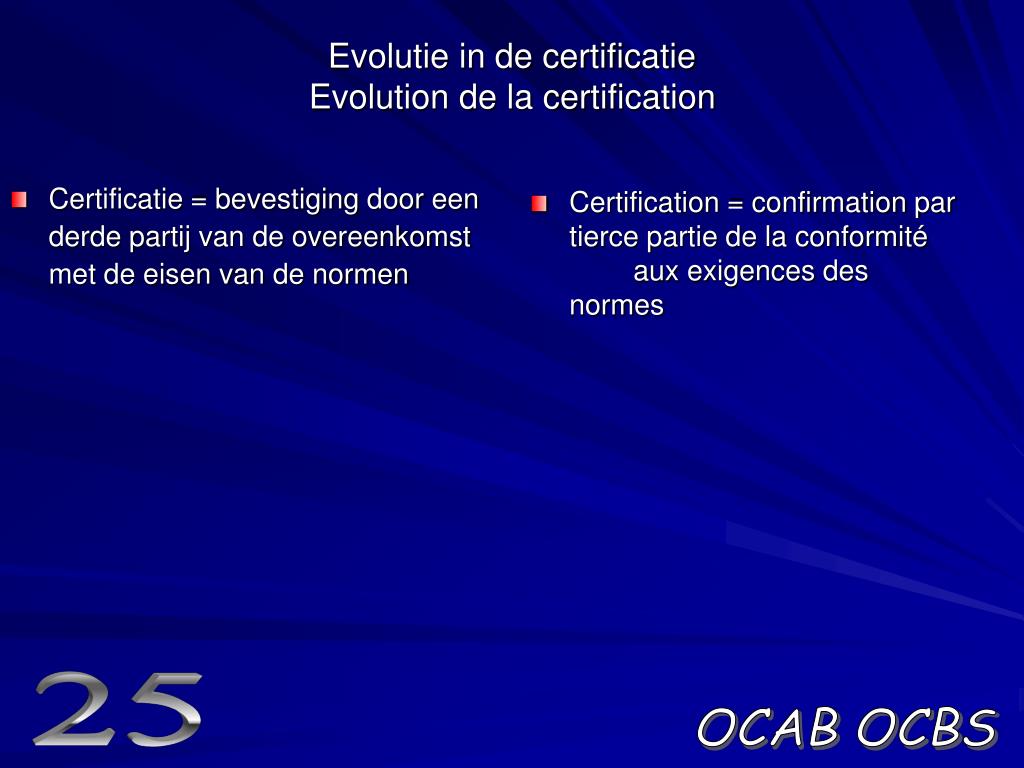

  10. Certificatie = bevestiging door een derde partij van de overeenkomst met de eisen van de normen Certification = confirmation par tierce partie de la conformité aux exigences des normes Evolutie in de certificatieEvolution de la certification 25 OCAB OCBS

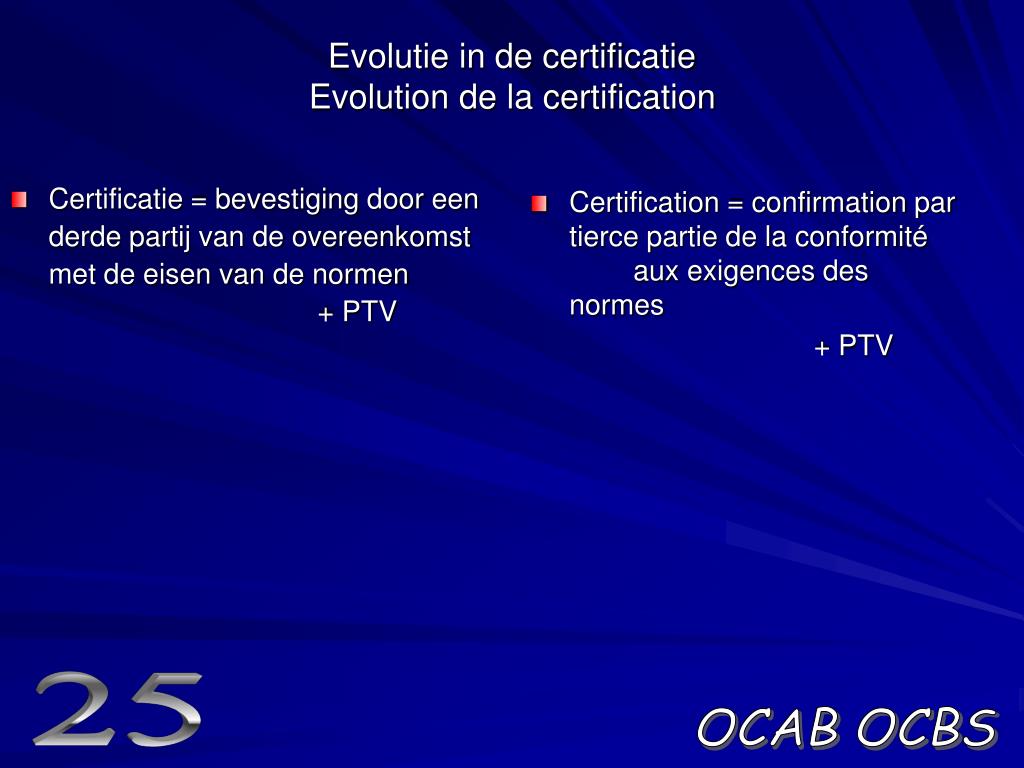

  11. Certificatie = bevestiging door een derde partij van de overeenkomst met de eisen van de normen + PTV Certification = confirmation par tierce partie de la conformité aux exigences des normes + PTV Evolutie in de certificatieEvolution de la certification 25 OCAB OCBS

  12. Certificatie = bevestiging door een derde partij van de overeenkomst met de eisen van de normen + PTV Mandaat M 115 AoC = niveau 1+ ITT OCI initieel nazicht van de FPC OCI proeven tijdens de productie Fabrikant nazichtsproeven OCI FPC Fabrikant nazicht van de FPC OCI Certification = confirmation par tierce partie de la conformité aux exigences des normes + PTV Mandat M115 AoC = niveau 1+ ITT OCI vérification initiale du FPC OCI essais pendant la production Producteur essais de vérification OCI FPC Producteur vérification du FPC OCI Evolutie in de certificatieEvolution de la certification 25 OCAB OCBS

  13. TRA : Toepassingsreglement van OCBS - voorafgaand onderzoek - zelfcontrole door de fabrikant - extern toezicht, ook op ontnomen monsters * periodiek nazicht van de zelfcontrole * bezoek bij de fabrikant: 4 x /jaar inbegrepen de validering van de zelfcontrole door vergelijking * validering van het labo: 1 x /jaar TRA : Règlement d’application de l’OCAB - examen préalable - autocontrôle du producteur - vérification externe, y compris sur prélèvement * vérification périodique de l’autocontrôle * visite producteur: 4 x /an, y compris validation de l’autocontrôle par comparaison * validation du labo: 1x/an Evolutie in de certificatieEvolution de la certification 25 OCAB OCBS

  14. PTV TRA opstelling TB X X goedkeuring RB X X validatie CM X X registratie FOD X als STS PTV TRA rédaction BT X X approbation CA X X validation CM X X enregistrement SPF X comme STS Evolutie in de certificatieEvolution de la certification 25 OCAB OCBS

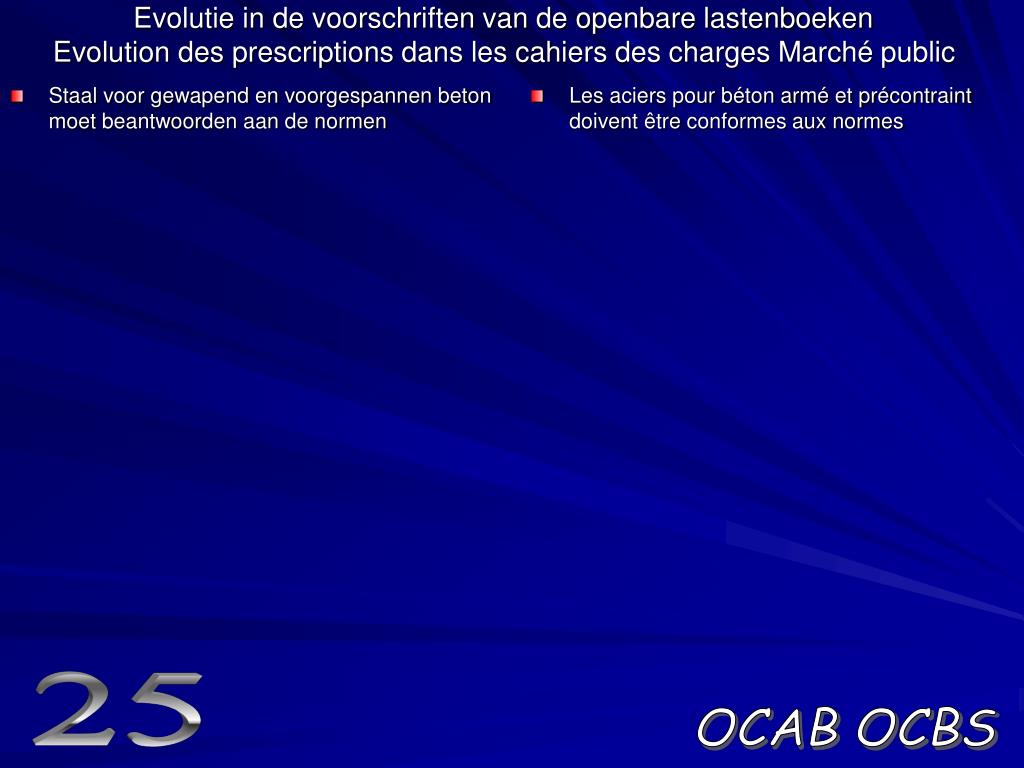

  15. Staal voor gewapend en voorgespannen beton moet beantwoorden aan de normen Les aciers pour béton armé et précontraint doivent être conformes aux normes Evolutie in de voorschriften van de openbare lastenboekenEvolution des prescriptions dans les cahiers des charges Marché public 25 OCAB OCBS

  16. Staal voor gewapend en voorgespannen beton moet beantwoorden aan de normen + PTV Les aciers pour béton armé et précontraint doivent être conformes aux normes + PTV Evolutie in de voorschriften van de openbare lastenboekenEvolution des prescriptions dans les cahiers des charges Marché public 25 OCAB OCBS

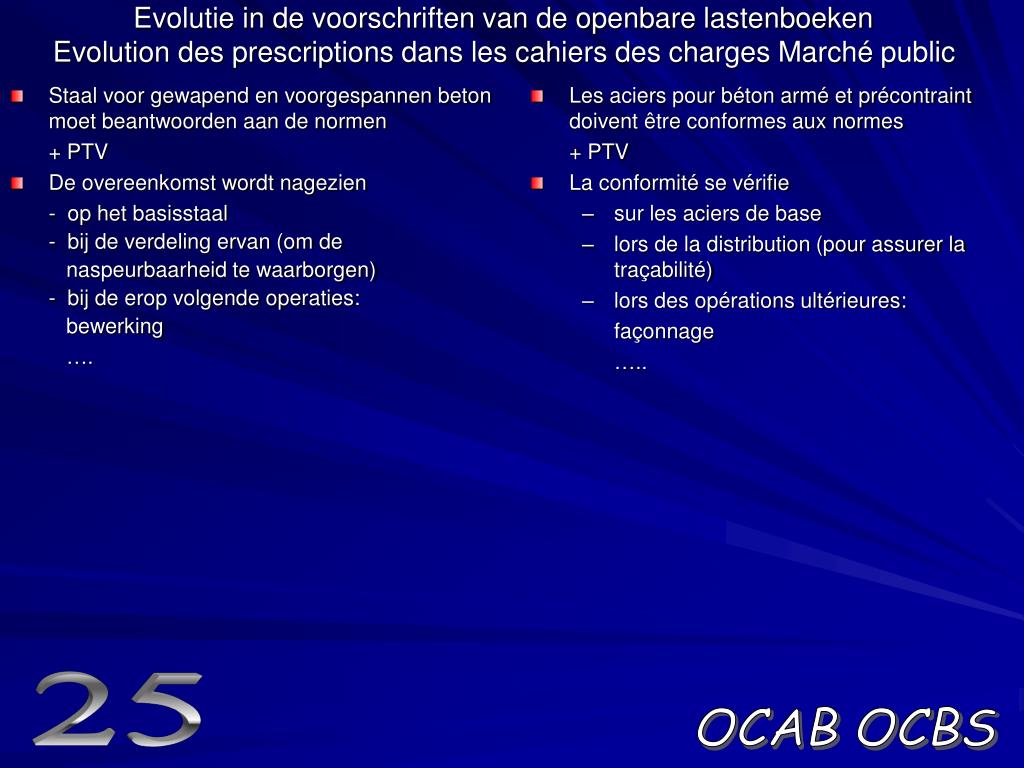

  17. Staal voor gewapend en voorgespannen beton moet beantwoorden aan de normen + PTV De overeenkomst wordt nagezien - op het basisstaal - bij de verdeling ervan (om de naspeurbaarheid te waarborgen) - bij de erop volgende operaties: bewerking …. Les aciers pour béton armé et précontraint doivent être conformes aux normes + PTV La conformité se vérifie sur les aciers de base lors de la distribution (pour assurer la traçabilité) lors des opérations ultérieures: façonnage ….. Evolutie in de voorschriften van de openbare lastenboekenEvolution des prescriptions dans les cahiers des charges Marché public 25 OCAB OCBS

  18. Staal voor gewapend en voorgespannen beton moet beantwoorden aan de normen + PTV De overeenkomst wordt nagezien - op het basisstaal - bij de verdeling ervan (om de naspeurbaarheid te waarborgen) - bij de erop volgende operaties: bewerking …. De overeenkomst - wordt nagezien met partijkeuringen Les aciers pour béton armé et précontraint doivent être conformes aux normes + PTV La conformité se vérifie sur les aciers de base lors de la distribution (pour assurer la traçabilité) lors des opérations ultérieures: façonnage ….. La conformité est vérifiée par la réception lot par lot Evolutie in de voorschriften van de openbare lastenboekenEvolution des prescriptions dans les cahiers des charges Marché public 25 OCAB OCBS

  19. Staal voor gewapend en voorgespannen beton moet beantwoorden aan de normen + PTV De overeenkomst wordt nagezien - op het basisstaal - bij de verdeling ervan (om de naspeurbaarheid te waarborgen) - bij de erop volgende operaties: bewerking …. De overeenkomst - wordt nagezien met partijkeuringen - tenzij het product BENOR gecertificeerd is Les aciers pour béton armé et précontraint doivent être conformes aux normes + PTV La conformité se vérifie sur les aciers de base lors de la distribution (pour assurer la traçabilité) lors des opérations ultérieures: façonnage ….. La conformité est vérifiée par la réception lot par lot sauf si le produit est certifié BENOR Evolutie in de voorschriften van de openbare lastenboekenEvolution des prescriptions dans les cahiers des charges Marché public 25 OCAB OCBS

  20. Staal voor gewapend en voorgespannen beton moet beantwoorden aan de normen + PTV De overeenkomst wordt nagezien - op het basisstaal - bij de verdeling ervan (om de naspeurbaarheid te waarborgen) - bij de erop volgende operaties: bewerking …. De overeenkomst - wordt nagezien met partijkeuringen - tenzij het product BENOR gecertificeerd is of gelijkwaardig Les aciers pour béton armé et précontraint doivent être conformes aux normes + PTV La conformité se vérifie sur les aciers de base lors de la distribution (pour assurer la traçabilité) lors des opérations ultérieures: façonnage ….. La conformité est vérifiée par la réception lot par lot sauf si le produit est certifié BENOR ou équivalent Evolutie in de voorschriften van de openbare lastenboekenEvolution des prescriptions dans les cahiers des charges Marché public 25 OCAB OCBS

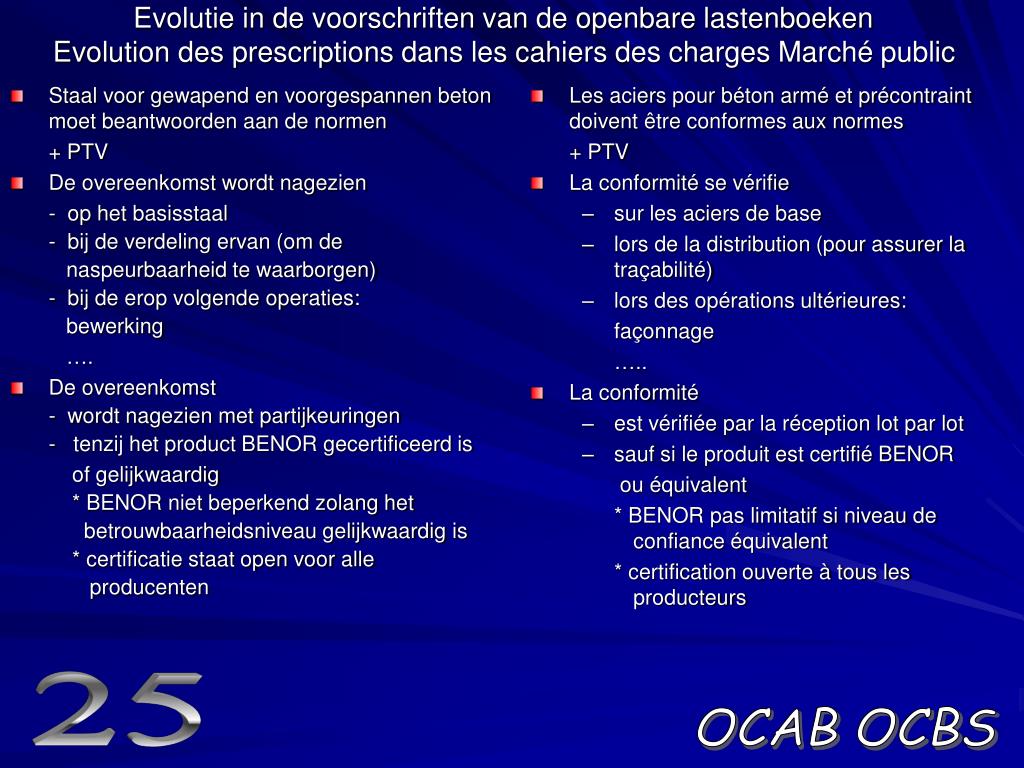

  21. Staal voor gewapend en voorgespannen beton moet beantwoorden aan de normen + PTV De overeenkomst wordt nagezien - op het basisstaal - bij de verdeling ervan (om de naspeurbaarheid te waarborgen) - bij de erop volgende operaties: bewerking …. De overeenkomst - wordt nagezien met partijkeuringen - tenzij het product BENOR gecertificeerd is of gelijkwaardig * BENOR niet beperkend zolang het betrouwbaarheidsniveau gelijkwaardig is * certificatie staat open voor alle producenten Les aciers pour béton armé et précontraint doivent être conformes aux normes + PTV La conformité se vérifie sur les aciers de base lors de la distribution (pour assurer la traçabilité) lors des opérations ultérieures: façonnage ….. La conformité est vérifiée par la réception lot par lot sauf si le produit est certifié BENOR ou équivalent * BENOR pas limitatif si niveau de confiance équivalent * certification ouverte à tous les producteurs Evolutie in de voorschriften van de openbare lastenboekenEvolution des prescriptions dans les cahiers des charges Marché public 25 OCAB OCBS

  22. Staal voor gewapend en voorgespannen beton moet beantwoorden aan de normen + PTV De overeenkomst wordt nagezien - op het basisstaal - bij de verdeling ervan (om de naspeurbaarheid te waarborgen) - bij de erop volgende operaties: bewerking …. De overeenkomst - wordt nagezien met partijkeuringen - tenzij het product BENOR gecertificeerd is of gelijkwaardig * BENOR niet beperkend zolang het betrouwbaarheidsniveau gelijkwaardig is * certificatie staat open voor alle producenten NB: BENOR biedt aan betonstaal een certificatie op verschillende niveau’s Les aciers pour béton armé et précontraint doivent être conformes aux normes + PTV La conformité se vérifie sur les aciers de base lors de la distribution (pour assurer la traçabilité) lors des opérations ultérieures: façonnage ….. La conformité est vérifiée par la réception lot par lot sauf si le produit est certifié BENOR ou équivalent * BENOR pas limitatif si niveau de confiance équivalent * certification ouverte à tous les producteurs NB: BENOR offre une certification aux aciers pour béton à différents niveaux Evolutie in de voorschriften van de openbare lastenboekenEvolution des prescriptions dans les cahiers des charges Marché public 25 OCAB OCBS
