16 isdn

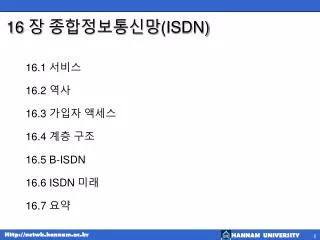

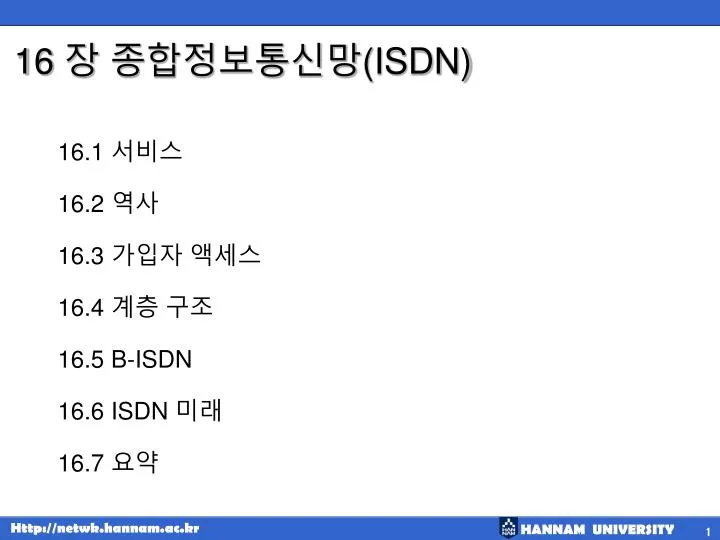

16 장 종합정보통신망(ISDN)

16.1 서비스

16.2 역사

16.3 가입자 액세스

16.4 계층 구조

16.5 B-ISDN

16.6 ISDN 미래

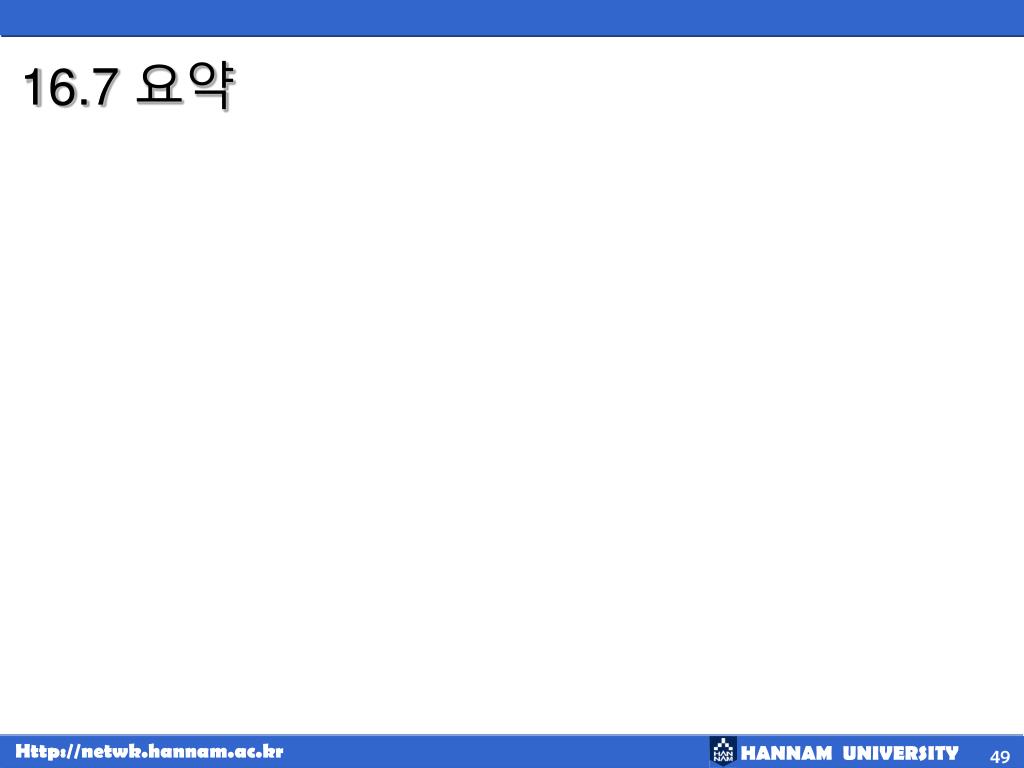

16.7 요약

16 1 isdn
16.1 ISDN 서비스
  • 베어러(Bearer) 서비스
    • 정보에 대한 처리 없이 사용자 정보(음성, 데이터, 화상)를 전송하는 방법을 제공
  • 텔레(Tele) 서비스
    • 정보 내용을 처리하거나 변경이 가능한 서비스
  • 보조(Supplementary) 서비스
    • 베어러서비스와 텔레서비스에 추가적인 기능을 제공하는 서비스
slide4
16.2 역사
  • 아날로그 네트워크를 통한 음성통신
slide5
역사(계속)
  • 아날로그 네트워크를 통한 음성 및 데이터 통신
slide6
역사(계속)
  • 전화가입자를 위한 아날로그와 디지털 서비스
slide7
역사(계속)
  • 종합 디지털 망(IDN:Integrated Digital Network)
slide8
역사(계속)

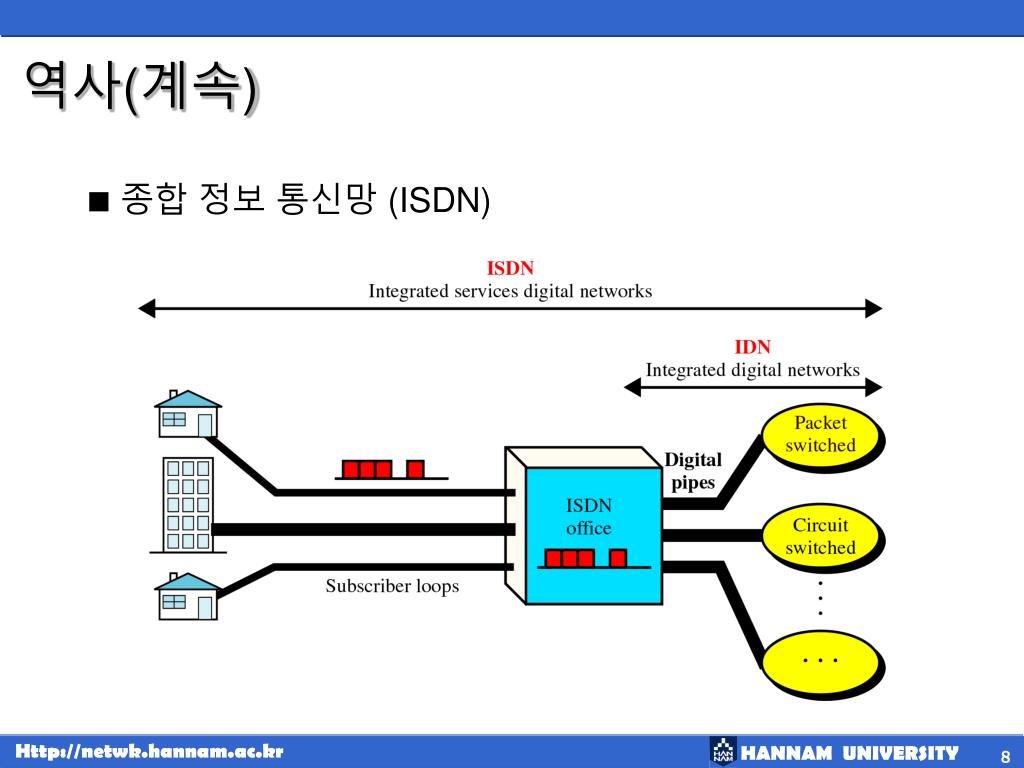

  • 종합 정보 통신망 (ISDN)
16 3 isdn
16.3 ISDN 가입자 접근

Channel

Data Rate (Kbps)

Bearer(B)

Data(D)

Hybrid(H)

64

16, 64

384, 1536, 1920

slide10
ISDN 가입자 접근(계속)
  • B(Bearer) 채널
    • 64Kbps 전송률
    • 기본 사용자 채널
    • 전이중모드 디지털 정보 전송
  • D(Data) 채널
    • 16 또는 64 Kbps
    • B 채널을 위한 제어 신호 전달
  • H(Hybrid) 채널
    • 고속 데이터 전송률 응용 (화상,원격회의)
    • H0(384Kbps), H11(1536Kbps), H12(1920Kbps)
slide11
ISDN 가입자 접근(계속)
  • 사용자 인터페이스
    • 기본 접속 인터페이스(BRI: Basic Rate Interface)
    • 1차군 접속 인터페이스(PRI: Primary Rate Interface)
slide12
ISDN 가입자 접근(계속)
  • 기본 접속 인터페이스(BRI)
    • 2B + D로 구성된 digital pipe
slide13
ISDN 가입자 접근(계속)
  • 1차군 접속 인터페이스 (PRI)
    • 23B+D로 구성된 digital pipe
slide14
ISDN 가입자 접근(계속)

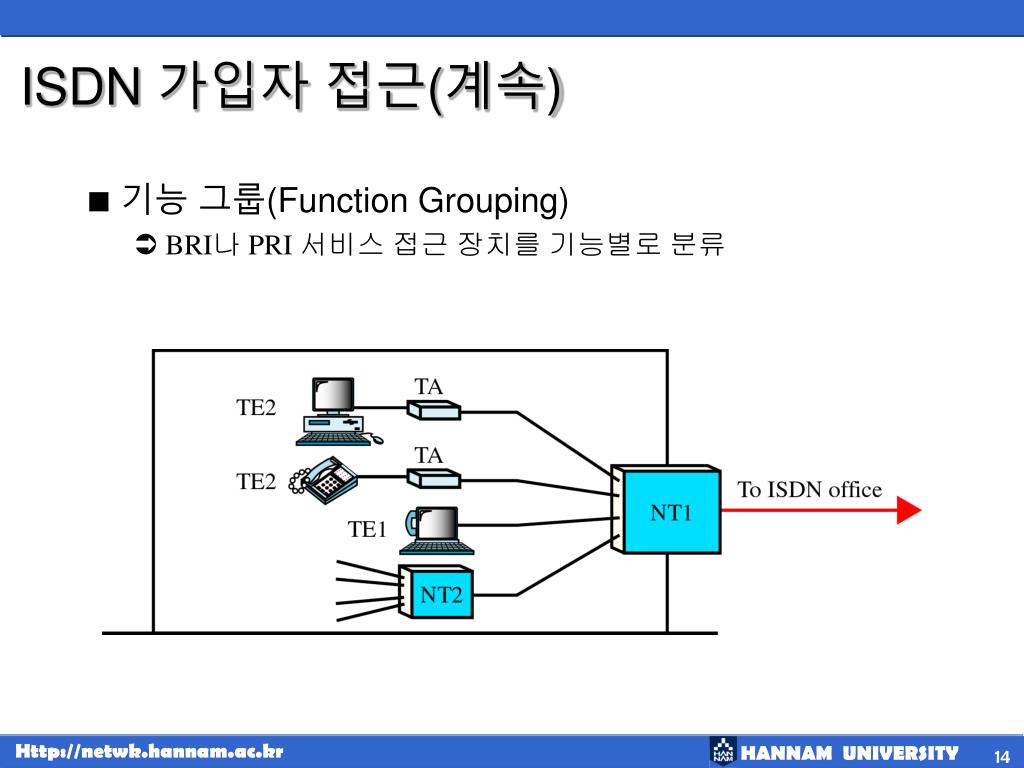

  • 기능 그룹(Function Grouping)
    • BRI나 PRI 서비스 접근 장치를 기능별로 분류
slide15
ISDN 가입자 접근 (계속)
  • NT1 (Network Termination 1)
    • 사용자 댁내의 물리적, 전기적 종단 제어
    • OSI 물리층 기능 수행
  • NT2 (Network Termination 2)
    • OSI 모델 1, 2, 3 층 기능 수행
    • 다중화, 흐름 제어, 패킷
    • NT1 과는 점-대-점 연결
    • 사설 교환기(디지털 PBX) 나 LAN은 NT2의 유형
slide16
ISDN 가입자 접근 (계속)
  • TE1(Terminal Equipment 1)
    • OSI의 DTE
    • 디지털 가입자 단말장치
    • 디지털 전화, 통합된 음성/데이터 터미널,디지털 팩시밀리
  • TE2(Terminal Equipment 2)
    • 비-ISDN 단말장치
    • 일반전화, 터미널, 워크스테이션, 호스트컴퓨터
    • 반드시 TA의 도움을 받아야 함
  • TA(Terminal Adapter)
    • 비-ISDN 정보를 ISDN 전송형태로 변환
slide17
ISDN 가입자 접근(계속)

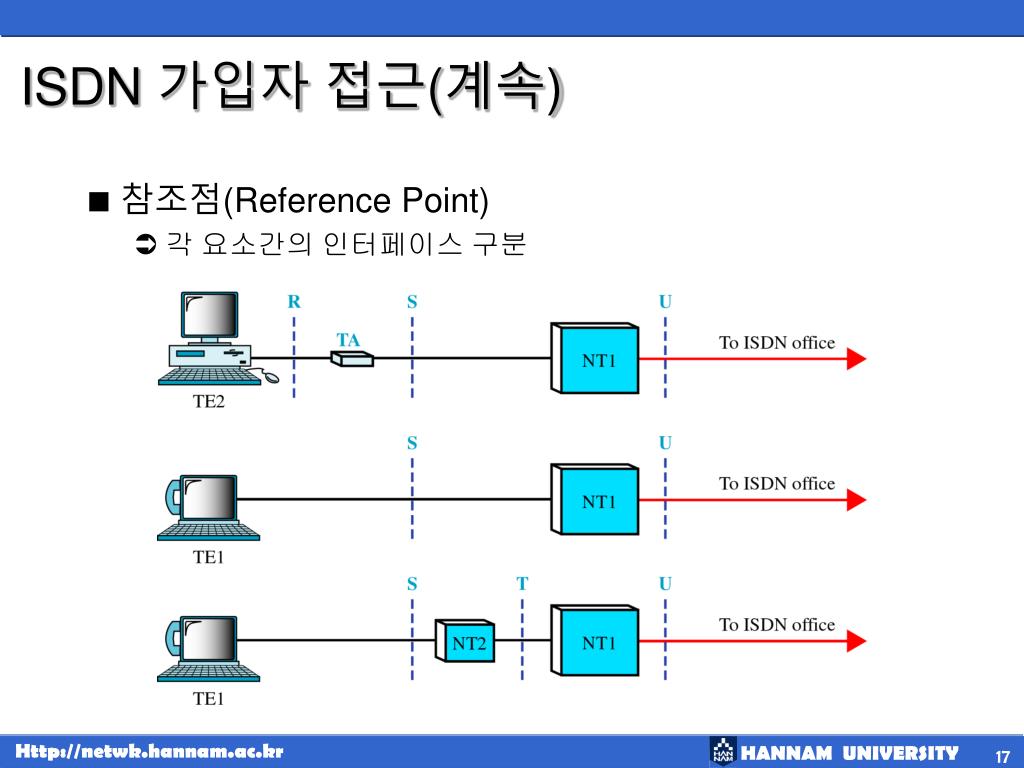

  • 참조점(Reference Point)
    • 각 요소간의 인터페이스 구분
slide18
ISDN 가입자 접근(계속)
  • 참조점
    • U : NT1과 ISDN 중계국간 인터페이스
    • T : NT2와 NT1간의 인터페이스
    • S : TE1이나 TA와 NT1, TE1과 NT2간의 인터페이스
    • R : TE2와 TA간 연결
slide20
ISDN 계층 구조(계속)
  • B와 D채널에 대한 ISDN 계층 구조
slide21
ISDN 계층 구조(계속)
  • 물리층
    • ITU-T 표준 : I.430(BRI), I-431(PRI)
    • R,S,T,U 인터페이스에 대한 기계적, 전기적 규격
    • 부호화
    • 채널 다중화
    • 전원 공급
slide22
ISDN 계층 구조(계속)
  • BRI를 위한 물리층 규격
    • R 인터페이스 : EIA 표준(RS-232)이나 V, X계열(X.21)
    • S 인터페이스 : ISO8887
slide23
ISDN 계층 구조(계속)
  • S 인터페이스
    • ISO8887
slide24
ISDN 계층 구조(계속)
  • S 인터페이스 핀

Name

TE

NT

a

b

c

d

e

f

g

h

Power Source 3

Power Source 3

Transmit

Receive

Receive

Transmit

Power Sink 2

Power Sink 2

Power Sink 3

Power Sink 3

Receive

Transmit

Transmit

Receive

Power Source 2

Power Source 2

slide25
ISDN 계층 구조 (계속)

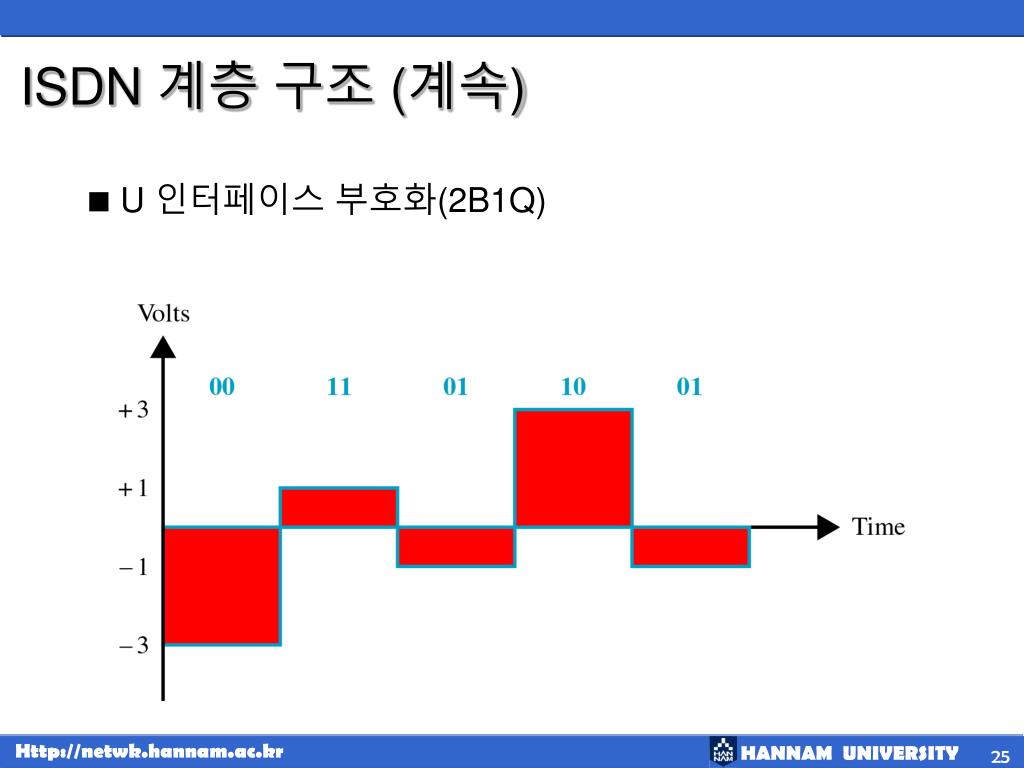

  • U 인터페이스 부호화(2B1Q)
slide27
ISDN 계층 구조(계속)
  • BRI 인터페이스
slide28
ISDN 계층 구조(계속)
  • PRI 인터페이스
slide30
ISDN 계층 구조(계속)
  • 데이터 링크층
    • B채널 : LAPB 프로토콜
    • D채널 : LAPD 프로토콜 (HDLC 수정)
slide32
ISDN 계층 구조(계속)
  • SAPI(Servie Access Point Identifier) 필드
    • 000000 : 네트워크 흐름 제어
    • 000001 : 상위층 호출 제어
    • 010000 : 패킷 통신
    • 111111 : 관리
  • TE1 필드 : TE 주소(128개)
slide33
ISDN 계층 구조(계속)
  • 네트워크층
    • 채널을 통하여 연결이 확립된 후에 B채널을 통하여 데이터 전달 가능 (X.25)
slide34
ISDN 계층 구조(계속)
  • Protocol Discriminator(프로토콜 식별) : Q.931(00001000)
  • Call Reference : 호출 순서 번호
slide35
ISDN 계층 구조(계속)
  • Message Type (유형)
    • Call Establishment message
    • Call Information message
    • Call Clearing message
    • Miscellaneous
slide36
ISDN 계층 구조(계속)
  • Call Establishment Message
    • SETUP
    • SETUP ACKNOWLEDGMENT
    • CONNECT
    • CONNECT ACKNOWLEDGMENT
    • PROGRESS
    • ALERTING
    • CALL PROCESSING
slide37
ISDN 계층 구조(계속)
  • Call Information message
    • RESUME
    • RESUME ACKNOWLEDGMENT
    • SUSPEND
    • SUSPEND ACKNEWLEDGMENT
    • SUSPEND REJECT
    • USER INFORMATION
slide38
ISDN 계층 구조(계속)
  • Call Clearing message
    • DISCONNECT
    • RELEASE
    • RELEASE COMPLETE
  • Miscellaneous
slide39
ISDN 계층 구조(계속)
  • 정보 요소
    • 호출 설정에 필요한 정보(송/수신자 주소, 라우팅 정보, 네트워크 유형)
16 5 broadband isdn

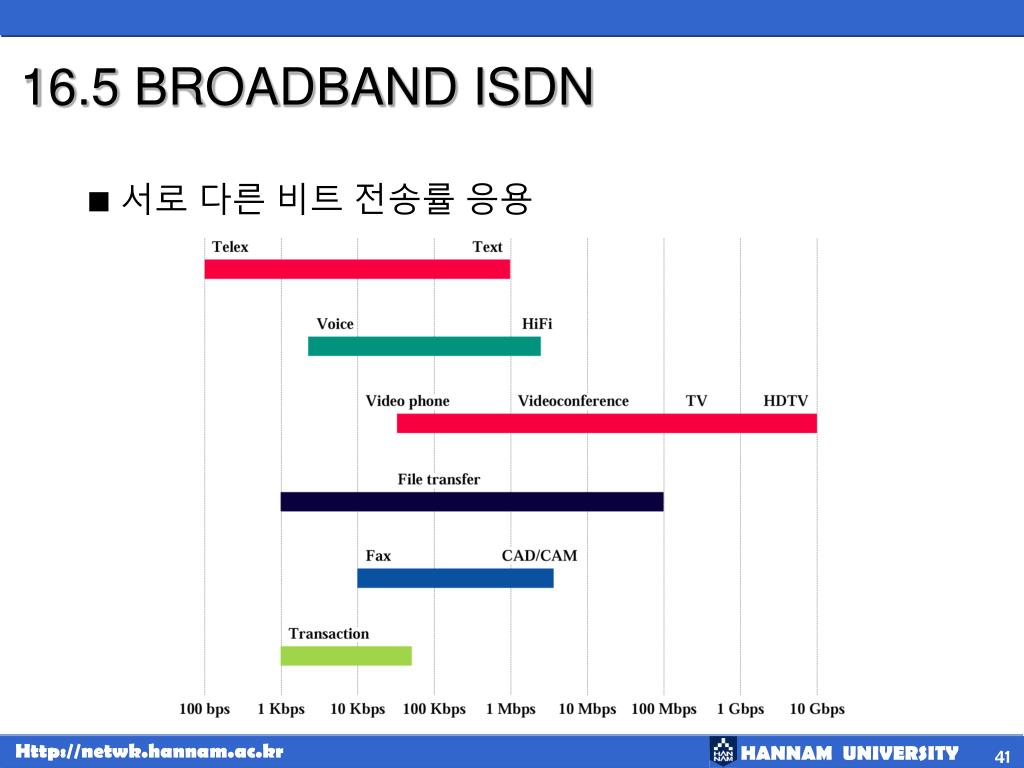

16.5 BROADBAND ISDN
  • 서로 다른 비트 전송률 응용
broadband isdn1
BROADBAND ISDN(계속)
  • 대화형(Interactive) 서비스
    • Conversational – 무선전화, 비디오 무선전화, 화상회의, 데이터전송
    • Messaging –음성우편, 데이터우편, 비디오우편
    • Retrieval – 비디오팩스
  • 분배형(Distributive) 서비스
    • Without User Control – 상업용 TV
    • With User Control – 교육방송, 원격광고, 유료 TV
broadband isdn2
BROADBAND ISDN(계속)
  • 물리 규격
    • Access Method
      • 155.520 Mbps Full-duplex
      • 155.520 Mbps output/622.080 Mbps input
      • 622.080 Mbps Full-duplex
broadband isdn3
BROADBAND ISDN(계속)
  • B-ISDN 접근 방법
broadband isdn4
BROADBAND ISDN(계속)
  • 기능 그룹 (Functional Grouping)
    • B-NT1
    • B-NT2
    • B-TE1
    • B-TE2
    • B-TA
broadband isdn5
BROADBAND ISDN(계속)
  • 참조점(Reference Point)
    • N-ISDN과 같음
    • B-NT1, B-NT2, B-TE1, B-TE2, B-TA
16 6 isdn
16.6 ISDN 미래
  • 주문형 비디오(VOD)
  • ISDN 회선의 전체 대역을 가입자가

사용할 수 있는 장비 출현

  • 새로운 기술, 매체, 고속 데이터 전송률
  • N-ISDN을 완전히 대체
