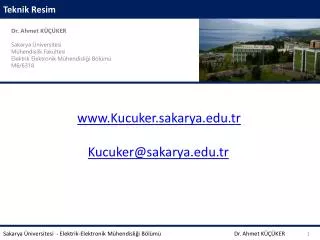

Teknik Resim

Dr. Ahmet KÜÇÜKER

Sakarya Üniversitesi

Mühendislik Fakültesi

Elektrik Elektronik Mühendisliği Bölümü

M6/6318

www.Kucuker.sakarya.edu.tr

Kucuker@sakarya.edu.tr

Dr. Ahmet KÜÇÜKER

Sakarya Üniversitesi - Elektrik-Elektronik Mühendisliği Bölümü

slide2

Teknik Resim

AUTOCAD

Block Nesne Oluşturma

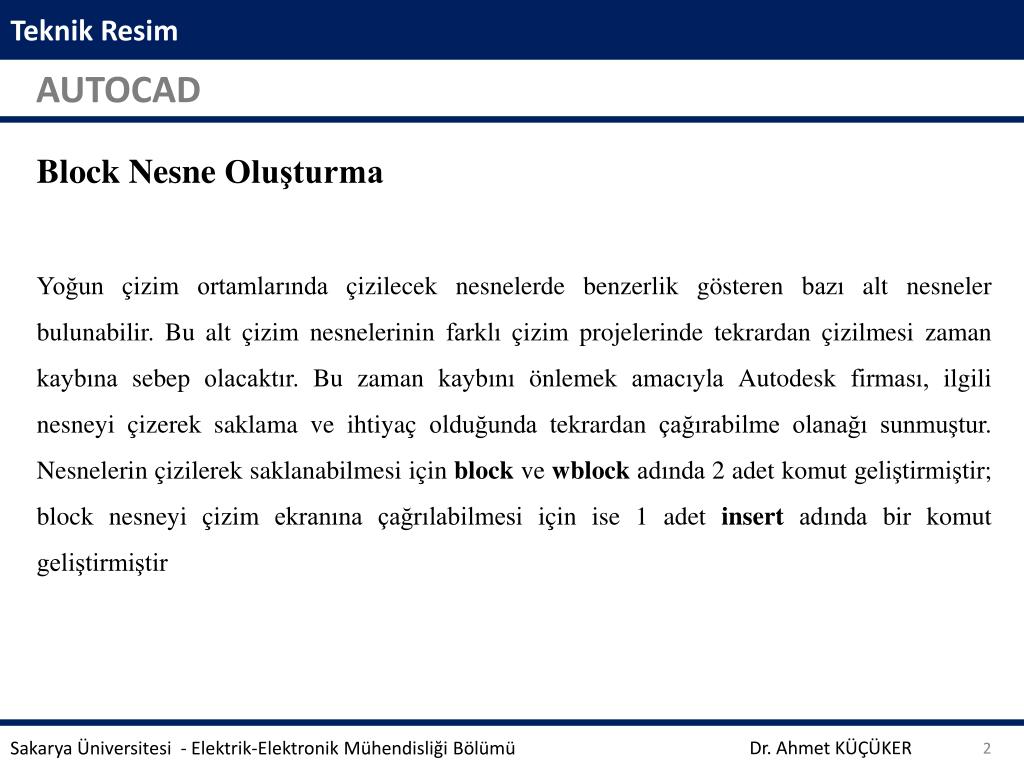

Yoğun çizim ortamlarında çizilecek nesnelerde benzerlik gösteren bazı alt nesneler bulunabilir. Bu alt çizim nesnelerinin farklı çizim projelerinde tekrardan çizilmesi zaman kaybına sebep olacaktır. Bu zaman kaybını önlemek amacıyla Autodesk firması, ilgili nesneyi çizerek saklama ve ihtiyaç olduğunda tekrardan çağırabilme olanağı sunmuştur. Nesnelerin çizilerek saklanabilmesi için block ve wblock adında 2 adet komut geliştirmiştir; block nesneyi çizim ekranına çağrılabilmesi için ise 1 adet insert adında bir komut geliştirmiştir

Dr. Ahmet KÜÇÜKER

Sakarya Üniversitesi - Elektrik-Elektronik Mühendisliği Bölümü

slide3

Teknik Resim

AUTOCAD

Block

Block komutu kullanılarak oluşturulan nesneler, Autocad çizim ekranı aktif iken yani Autocad programı çalışır durumda olduğu sürece geri çağrılabilir. Program kapatılıp tekrardan açılınca önceki çizimde oluşturulmuş block nesneler kaybolacaktır.

Komut satırına block komutunu girip enter’a bastıktan sonra veya çizim araç çubuğundan

makeblockkutucuğuna tıkladıktan sonra yeni iletişim penceresi karşımıza gelecektir.

Dr. Ahmet KÜÇÜKER

Sakarya Üniversitesi - Elektrik-Elektronik Mühendisliği Bölümü

slide4

Teknik Resim

AUTOCAD

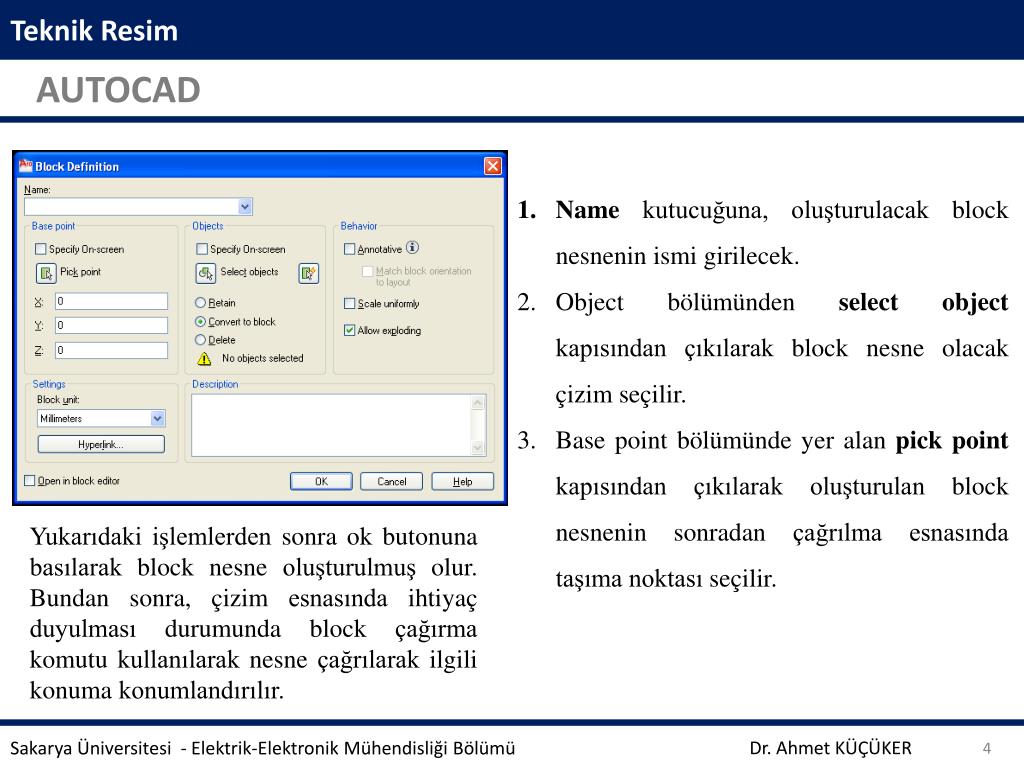

  • Name kutucuğuna, oluşturulacak block nesnenin ismi girilecek.
  • Object bölümünden selectobject kapısından çıkılarak block nesne olacak çizim seçilir.
  • Base point bölümünde yer alan pickpoint kapısından çıkılarak oluşturulan block nesnenin sonradan çağrılma esnasında taşıma noktası seçilir.

Yukarıdaki işlemlerden sonra ok butonuna basılarak block nesne oluşturulmuş olur. Bundan sonra, çizim esnasında ihtiyaç duyulması durumunda block çağırma komutu kullanılarak nesne çağrılarak ilgili konuma konumlandırılır.

Dr. Ahmet KÜÇÜKER

Sakarya Üniversitesi - Elektrik-Elektronik Mühendisliği Bölümü

slide5

Teknik Resim

AUTOCAD

Wblock

Wblock komutu ile oluşturulan block nesneler hard diske kayıt altına alınır. Bu yöntem block nesnenin sonraki çizimlerde kullanılabilme olanağı sağlar. Komut satırına wblock komutu yazılıp enter e basılınca sağdaki gibi bir iletişim penceresi açılacaktır.

Dr. Ahmet KÜÇÜKER

Sakarya Üniversitesi - Elektrik-Elektronik Mühendisliği Bölümü

slide6

Teknik Resim

AUTOCAD

  • Source bölümünde object baloncuğu tıklanır.
  • Object bölümünden selectobject kapısı kullanılarak oluşturulan block nesne çizim ortamında seçilir.
  • Base point bölümünde yer alan pickpoint kapısından çıkılarak oluşturulan block nesnenin sonradan çağrılma esnasında taşıma noktası seçilir.
  • Destination bölümünden, block nesnenin nereye kaydının yapılacağı belirlenir.

Yukarıdaki işlemlerden sonra ok butonuna basılarak block nesne oluşturulmuş olur. Bundan sonra, çizim esnasında ihtiyaç duyulması durumunda block çağırma komutu kullanılarak nesne çağrılarak ilgili konuma konumlandırılır.

Dr. Ahmet KÜÇÜKER

Sakarya Üniversitesi - Elektrik-Elektronik Mühendisliği Bölümü

slide7

Teknik Resim

AUTOCAD

Insertkomutu, block çağırma komutudur. Aktiflemek için komut satırına insert yazıp enter’abasılmalı veya çizim araç çubuğundan insert block kutucuğuna basmak yeterli olacaktır. Çağırma işleminden sonra aşağıdaki iletişim penceresi çizim ekranına çıkacaktır.

Dr. Ahmet KÜÇÜKER

Sakarya Üniversitesi - Elektrik-Elektronik Mühendisliği Bölümü

slide8

Teknik Resim

AUTOCAD

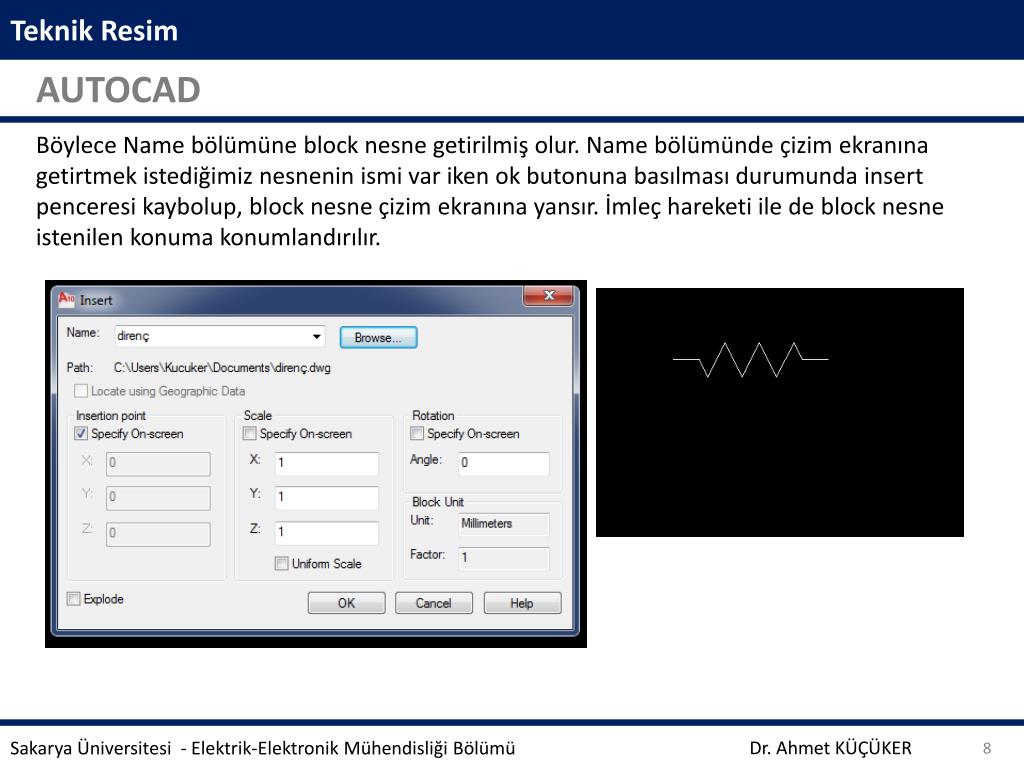

Böylece Name bölümüne block nesne getirilmiş olur. Name bölümünde çizim ekranına getirtmek istediğimiz nesnenin ismi var iken ok butonuna basılması durumunda insert penceresi kaybolup, block nesne çizim ekranına yansır. İmleç hareketi ile de block nesne istenilen konuma konumlandırılır.

Dr. Ahmet KÜÇÜKER

Sakarya Üniversitesi - Elektrik-Elektronik Mühendisliği Bölümü

slide9

Teknik Resim

AUTOCAD

  • Kat planı altında yer alan kapı, pencere ve klozet çizmilerini ayrı katmanlarda gerçekleştiriniz ve block olarak hard diske kaydediniz.
  • Kat planına ilgili boşluklarını kapı ve pencere nesnelerini konumlandırınız. Kapı ve pencereleri blocknesnesi olarak çağrınız.

Dr. Ahmet KÜÇÜKER

Sakarya Üniversitesi - Elektrik-Elektronik Mühendisliği Bölümü

slide10

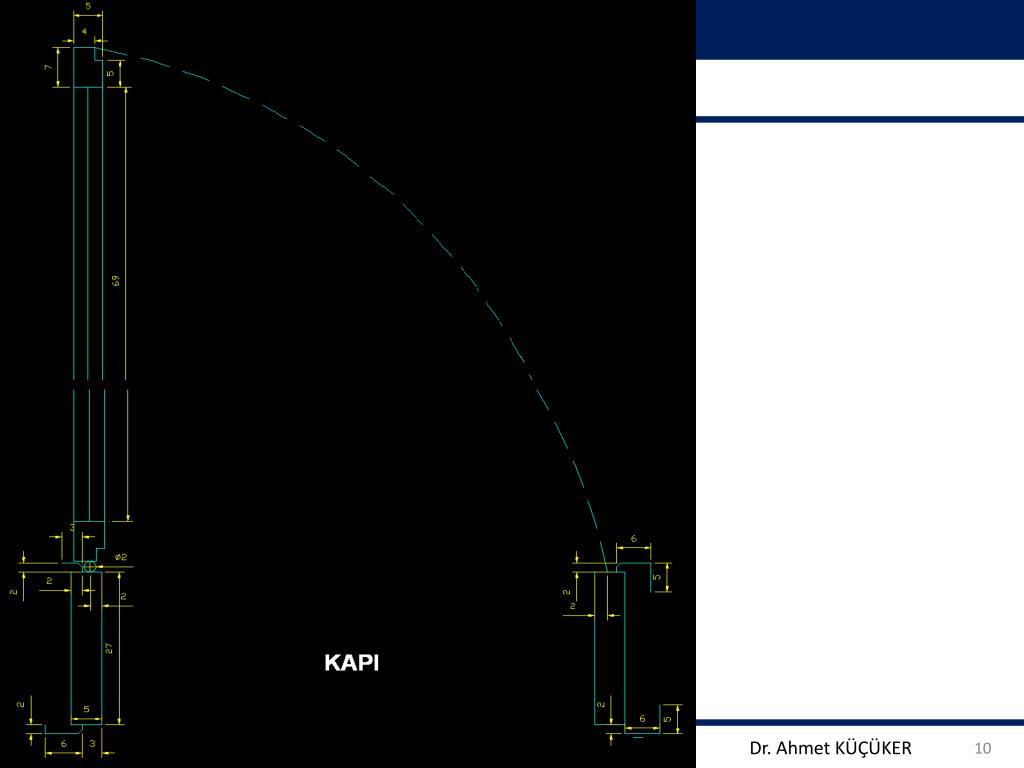

Teknik Resim

AUTOCAD

Dr. Ahmet KÜÇÜKER

Sakarya Üniversitesi - Elektrik-Elektronik Mühendisliği Bölümü

slide11

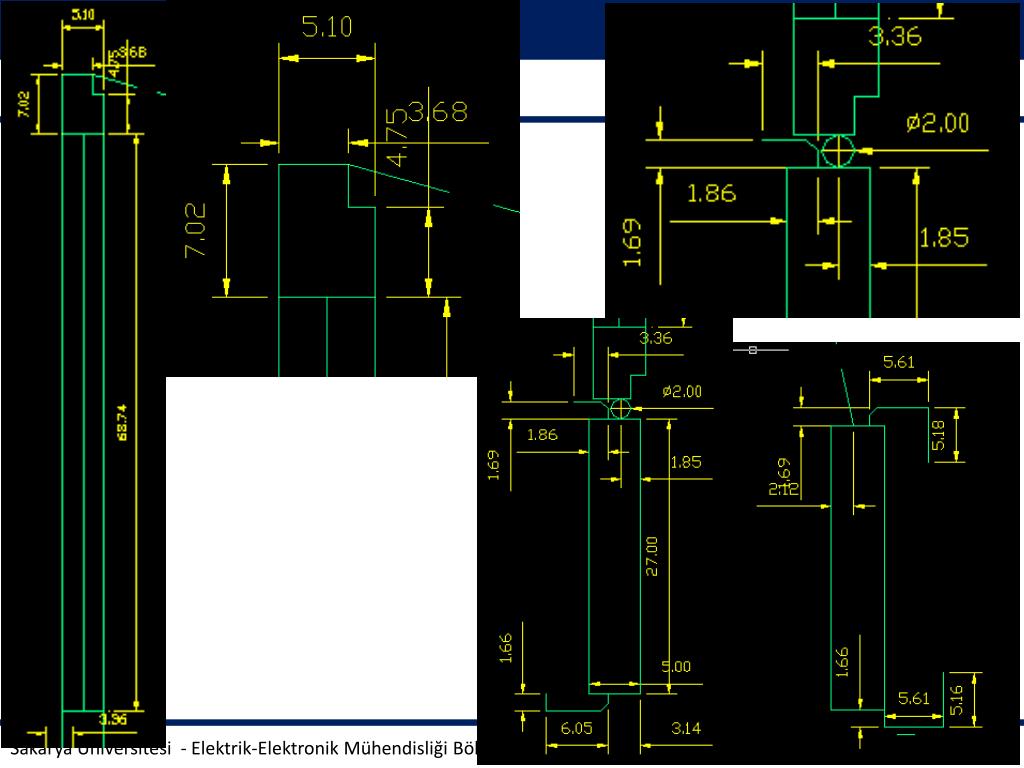

Teknik Resim

AUTOCAD

Dr. Ahmet KÜÇÜKER

Sakarya Üniversitesi - Elektrik-Elektronik Mühendisliği Bölümü

slide12

Teknik Resim

AUTOCAD

Dr. Ahmet KÜÇÜKER

Sakarya Üniversitesi - Elektrik-Elektronik Mühendisliği Bölümü
