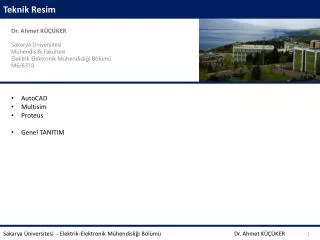

  1. Teknik Resim Dr. Ahmet KÜÇÜKER Sakarya Üniversitesi Mühendislik Fakültesi Elektrik Elektronik Mühendisliği Bölümü M6/6318 • AutoCAD • Multisim • Proteus • Genel TANITIM Dr. Ahmet KÜÇÜKER Sakarya Üniversitesi - Elektrik-Elektronik Mühendisliği Bölümü

  2. Teknik Resim AUTOCAD AutoCAD, tasarım ve çizimlerinizi bilgisayarda yapabilmenizi sağlayan Bilgisayar Destekli Tasarım ve Çizim yazılımıdır. Halen bütün dünyada satılmakta olan AutoCAD Türkçe dahil birçok dilde versiyonları vardır. AutoCAD ile çizim yapmak, yapılanları daha sonra revizyona sokmak, tasarımınızı gerçeğe dönüştürmeden önce ekranda görmek, istediğiniz ölçekte çıktı almak, çizdiğiniz nesnelere renk atamak, farklı çizgi tipleri kullanmak, farklı desenlerde taramalar gerçekleştirmek, nesneleri içerdikleri ayrıntı ve konuya göre değişik adreslere yerleştirerek, istediğiniz nesne ya da nesneler grubunu ekranda görüntülemek, çizimin bir parçasının ya da tümünün yazıcı ya da çiziciden çıktısını almak, görüntülemek gibi klasik çizim tarzlarını daha iyi bir şekilde bilgisayar ortamına aktaran bir CAD programıdır. AutoCAD, Autodesk firması tarafından üretilip geliştirilen bir, Bilgisayar Destekli Teknik Çizim ve Tasarım (ComputerAidedDraftingandDesing) paketidir. Dr. Ahmet KÜÇÜKER Sakarya Üniversitesi - Elektrik-Elektronik Mühendisliği Bölümü

  3. Teknik Resim AUTOCAD Bilgisayar kullanarak çizim yapmanızı, bu çizimi düzenlemenizi, çizdirmenizi vs. sağlayan, elle çizime göre size çok daha üstün imkânlar sunan bir çizim paketidir. Bu programı kullanarak: • Mimari • Teknik Resim • İnşaat • Harita • Peyzaj • Makina • Elektrik - Elektronik • İç Mimari ve adını sayamadığımız her türlü disiplin ve uygulamada, istediğiniz çizimleri üretebilirsiniz. Dr. Ahmet KÜÇÜKER Sakarya Üniversitesi - Elektrik-Elektronik Mühendisliği Bölümü

  4. Teknik Resim AUTOCAD Dr. Ahmet KÜÇÜKER Sakarya Üniversitesi - Elektrik-Elektronik Mühendisliği Bölümü

  5. Teknik Resim AUTOCAD Dr. Ahmet KÜÇÜKER Sakarya Üniversitesi - Elektrik-Elektronik Mühendisliği Bölümü

  6. Teknik Resim AUTOCAD Dr. Ahmet KÜÇÜKER Sakarya Üniversitesi - Elektrik-Elektronik Mühendisliği Bölümü

  7. Teknik Resim AUTOCAD MODEL: Açıldığında çizimin kağıt düzlemi üzerindeki görüntüsünü verir. Tekrar çizim ekranına dönmek için Model / Layout çubuğundaki model’e tıklamak gerekir. Dr. Ahmet KÜÇÜKER Sakarya Üniversitesi - Elektrik-Elektronik Mühendisliği Bölümü

  8. Teknik Resim AUTOCAD Dr. Ahmet KÜÇÜKER Sakarya Üniversitesi - Elektrik-Elektronik Mühendisliği Bölümü

  9. Teknik Resim AUTOCAD Dr. Ahmet KÜÇÜKER Sakarya Üniversitesi - Elektrik-Elektronik Mühendisliği Bölümü

  10. Teknik Resim AUTOCAD AUTOCAD ÇİZİM PROGRAMINDA KOMUTLARI UYGULAMAK 1- Menü çubuğundaki menüleri kullanarak AutoCADekranında gördüğünüz menü çubuğunda genellikle bilgisayar programlarının çoğunda olduğu gibi, tıklandığında aşağıya doğru açılan menüler ve bunların altında bulunan komut ve komutların alt seçenekleri bulunmaktadır. 2- Araç çubuklarındaki komut düğmeleri (buton) kullanarak Araç çubukları, menülerin görsel halidir. Genellikle her menüye ait bir araç çubuğu ve araç çubuğu üzerinde de menüye ait komut butonları bulunmaktadır. İmleç butona yaklaştırıldığında imlecin ucunda açılan pencerede komutun adı yazar. En kullanışlı komut uygulama yöntemi olduğu için ders uygulamalarımızda bu yöntemi kullanacağız. 3- Komut penceresine ilgili komutu yazarak. Bu seçenekte ise komut satırına komutun adı yazılarak komut girişi yapılabilir. AutoCAD programını yeni kullanmaya başlayan biri için komutları ezberlemek çok pratik olmadığı için dersimizde bu yöntemi kullanmayacağız. Dr. Ahmet KÜÇÜKER Sakarya Üniversitesi - Elektrik-Elektronik Mühendisliği Bölümü

  11. Teknik Resim AUTOCAD Dr. Ahmet KÜÇÜKER Sakarya Üniversitesi - Elektrik-Elektronik Mühendisliği Bölümü

  12. Teknik Resim AUTOCAD Draw menüsü ve Draw araç çubuğu AutoCAD programında genellikle menüler altında bulunan komutlar, aynı ismi taşıyan araç çubuğu üzerinde simgesel butonlarla ifade edilir. Line: Çizgi Construction Line: Sonsuz çizgi Polygon: Çokgen Rectangle: Dikdörtgen Circle: Çember Elipse: elips Text: Yazı yazma Hatch: Tarama vb gibi çizim komutlarını içerir Dr. Ahmet KÜÇÜKER Sakarya Üniversitesi - Elektrik-Elektronik Mühendisliği Bölümü

  13. Teknik Resim AUTOCAD Modify Menüsü ve Araç Çubuğu Erase: Silgi Copy: Cizilmiş bir objeyi kopyalama Mirror: bir çizimin simetrisini alma Move: çizimi bir yerden başka bir yere taşıma Rotate: çizimi veya objeyi belli bir açıyla döndürme Scale: Ölçeğini değiştirme Extend: Çizgiyi uzatma Trim: Çizgiyi istediğimiz bir kısmından itibaren silme Chamfer: Köşelere pah kırma Filet: Köşe yuvarlatma Gibi çizimi düzenleyen komutlar içerir. Dr. Ahmet KÜÇÜKER Sakarya Üniversitesi - Elektrik-Elektronik Mühendisliği Bölümü

  14. Teknik Resim AUTOCAD Araç Çubukları Araç çubukları komutları girmek için kullanılan butonların yer aldığı çubuklardır. Normal olarak AutoCadprogramını ilk çalıştırdığımız zaman Standart, Layers ve Properties araç çubukları ekranın üst kısmında yatay olarak, Draw ve Modify araç çubukları ise ekranın sol ve sağ yanında düşey olarak yer alır. Şimdi bu araç çubuklarını tanıyalım. Dr. Ahmet KÜÇÜKER Sakarya Üniversitesi - Elektrik-Elektronik Mühendisliği Bölümü

  15. Teknik Resim AUTOCAD Araç Çubukları Menü satırındaki Tools (Araçlar)menüsü, Toolbars’a tıklayınız. Toolbars alt seçeneği, ve AutuCAD’i seçiniz. Açılan listeden Dimension, Draw, Layers, Modify, Properties, ve Standart araç çubuklarını seçili hale getirin. Bu araç çubukları en fazla kullandığımız araç çubuklarıdır ve her zaman ekranda olması gerekir. Seçili olmayan araç çubukları ekranda görülmez. Daha sonra gerektikçe diğer araç çubuklarını ekrana getirip işimiz bittiğinde ekrandan kaldırarak ekranda yeterli çizim alanı ile çalışabiliriz. Dr. Ahmet KÜÇÜKER Sakarya Üniversitesi - Elektrik-Elektronik Mühendisliği Bölümü

  16. Teknik Resim AUTOCAD Araç Çubukları ALIŞTIRMALAR: 1-Draw, ModifyZoom (çizimi büyütüp küçültme) ve Dimension (ölçülendirme) araç çubuklarını Tools menüsünü kullanarak ekrana getiriniz ve ekranda ise kaldırınız. 2-Ekranınızı bu 4 menü ekranda kalacak şekilde bırakınız. 3-Draw, ModifyZoom (çizimi büyütüp küçültme) ve Dimension (ölçülendirme) araç çubuklarını, Standart araç çubuğuna farenizin sağ tuşu ile tıklayarak, açılan listeden ekrana getiriniz ve ekranda ise kaldırınız. 4-Ekranınızı bu 4 menü ekranda kalacak şekilde bırakınız. Dr. Ahmet KÜÇÜKER Sakarya Üniversitesi - Elektrik-Elektronik Mühendisliği Bölümü

  17. Teknik Resim AUTOCAD Araç Çubukları ALIŞTIRMALAR: 5-GRİD butonuna tıklayarak seçili duruma getirin. Bu defa seçili durumda olan GRİD butonuna sağ tuş ile tıklayın . DraftingSettings (aşağıdaki) ileti kutusu açılacaktır. SnapandGrid sekmesinin seçili olduğuna dikkat edin. Değilse üzerini sol tuş ile tıklayarak aktif hale getirin. Grid X Spacing :20 Grid Y Spacing :20 Angle(açı) 45 Yazın ve OK’e basarak onaylayın. Ekranda grid (ızgaranın) nasıl şekil değiştirdiğini izleyin. Dr. Ahmet KÜÇÜKER Sakarya Üniversitesi - Elektrik-Elektronik Mühendisliği Bölümü

  18. Teknik Resim AUTOCAD Araç Çubukları ALIŞTIRMALAR: 6- Aynı Şekilde SNAP Butonunu tıklayarak seçili (aktif)hale getirin. İmlecinizi Ekranın noktalı kısmında dolaştırın ve sadece Grid noktalarına kenetlendiğini izleyin. Dr. Ahmet KÜÇÜKER Sakarya Üniversitesi - Elektrik-Elektronik Mühendisliği Bölümü

  19. Teknik Resim AUTOCAD Araç Çubukları UYGULAMA: 1.İmlecinizin her yöne gidebilmesi için Durum Çubuğunda “ORTHO” nun çalışır durumda olmaması gerekir. Bunun için ORTHO’ ya tıkladığınızda komut penceresinde <OrthoOff> yazması gerekir. (Ortho On yazıyorsa tekrar tıklayı, Off olacaktır!) 2.Draw araç çubuğunda “Line” butonuna tıklayınız. 3.Ekranda A noktası olarak seçtiğiniz her hangi bir yere tıklayınız. 4.İmlecinizi B noktasına doğru sürükleyiniz. 5.B noktası olarak seçtiğiniz yere tıklayınız. 6.İmleci C noktasına doğru sürükleyiniz. 7.C noktası olarak seçtiğiniz yere tıklayınız. 8.F noktasına kadar şeklinizi bu şekilde çizerek tamamlayınız. Dr. Ahmet KÜÇÜKER Sakarya Üniversitesi - Elektrik-Elektronik Mühendisliği Bölümü

  20. Teknik Resim AUTOCAD Araç Çubukları UYGULAMA: BC arasındaki çizgiyi silmek: 1. Modifyaraç çubuğundan Erase (silgi) butonuna tıklayınız. 2. Komut satırında “selectobject” objeyi (silinecek nesneyi) seçin ifadesi görülür. (bu arada imleciniz küçük bir kare şeklini alır.) 3. BC arasındaki çizgiye tıklayarak seçin. 4. Entertuşuna basarak komutu onaylayın. Çizgi silinecektir. Dr. Ahmet KÜÇÜKER Sakarya Üniversitesi - Elektrik-Elektronik Mühendisliği Bölümü

  21. Teknik Resim AUTOCAD Araç Çubukları UYGULAMA: 1 2 3 4 1 ZoomWindow: Çizimin pencere içine alınan kısmını ekrana getirir. 2 Zoomin : Bu butona tıkladığınızda çizimi büyütür 3 Zoomout: Çizimi küçültür. 4 Zoomall : Çizimi tüm ekranı kaplayacak şekilde büyütür. Çizdiğimiz şekil üzerinde tüm zoom fonksiyonlarını deneyiniz. Dr. Ahmet KÜÇÜKER Sakarya Üniversitesi - Elektrik-Elektronik Mühendisliği Bölümü
