  1. Experiment Control System

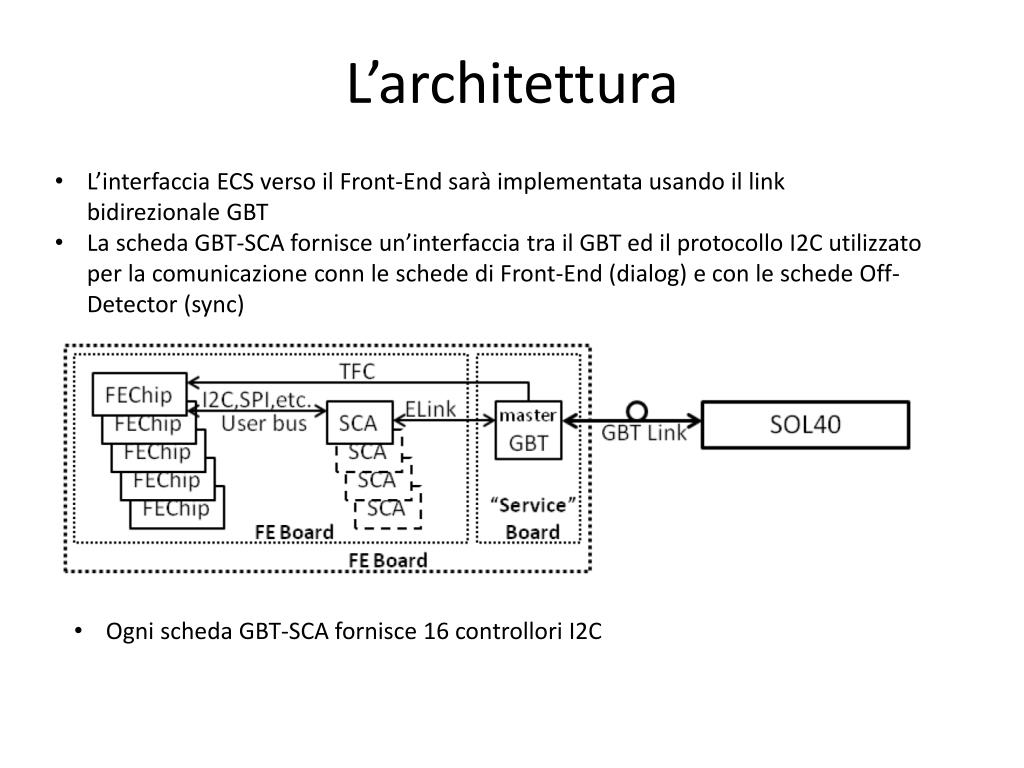

  2. L’architettura • L’interfaccia ECS verso il Front-End saràimplementatausandoil link bidirezionale GBT • La scheda GBT-SCA fornisceun’interfacciatrail GBT edilprotocollo I2C utilizzato per la comunicazione conn le schede di Front-End (dialog) e con le schede Off-Detector (sync) • Ognischeda GBT-SCA fornisce 16 controllori I2C

  3. L’interfaccia SOL • L’interfacciatrail PC di controllo (in counting room) edil link GBT èfornitodallascheda SOL40 checontiene un Credit Card PC and unapotente FPGA; • Il Firmware dell’FPGApreparai frames GBT • Un server sul CCPC comunica con il PC • Nel framework dell’ECS (WinCC-OA) un client sioccupadellalettura e scritturadeidati WinCC-OA Conf.DB Control PC FEChip FEChip GBT Link Firmware DIMServer FPGA CCPC SOL40

  4. ECS deimuoni • Il gruppodell’On-Line sioccuperà di fornireil software necessario al funzionamentodellascheda GOL; • La scheda SCA-GBT sioccupadell’interfaccia con le schede di Front-End ed Off-Detector; • L’effettopiùgrossosarà la rimozionedelle ELMB chemontano un microcontrollore al quale sonoassegnatevarie routines: • - pochecosenel FEE in cui imicrocontrollorisonousatiprincipalmente per generareisegnali I2C; • - le librerie di basso livello per le comunicazioni interne alleschede Off-Detector; • In generaleriteniamocheilgrossodell’attualesistema di ECS deimuonipotràessereutilizzatoanchedopol’upgrade.
