TIA – MOST 1. 3. 2012

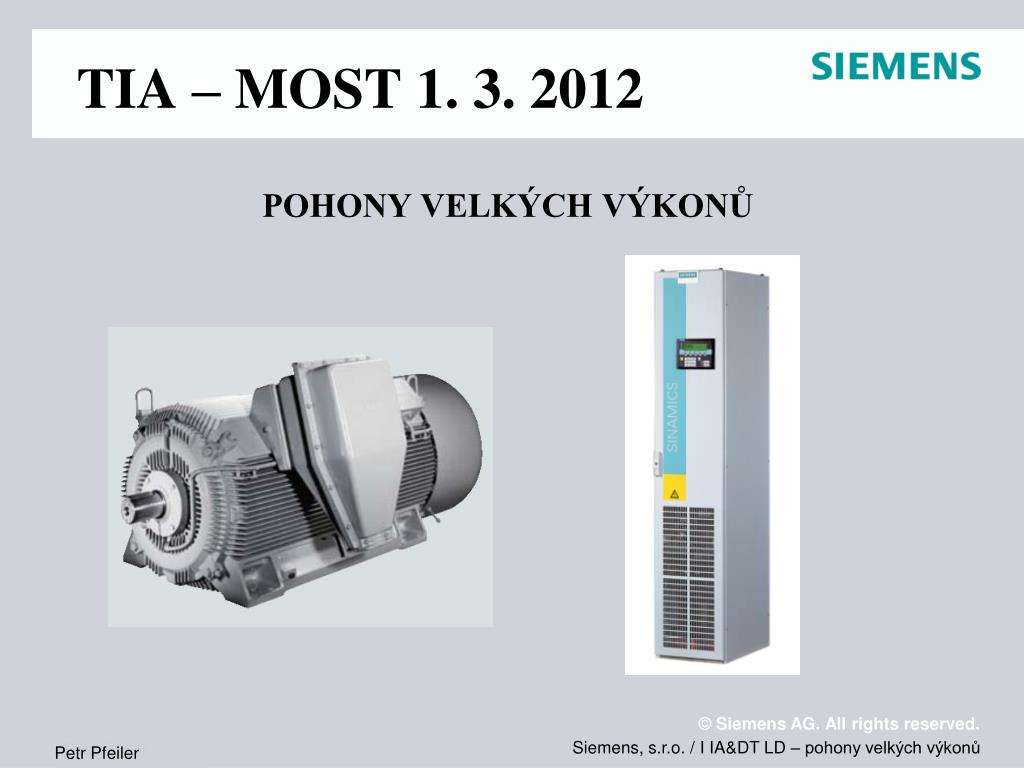

1. TIA – MOST 1. 3. 2012 POHONY VELKÝCH VÝKONŮ Petr Pfeiler

2. Motory velkých výkonů – LD Motory Typizované produkty AC-Antriebe DC - Motory AC - Motory 1GG/1GH5 N-compact 1LA8 / 1PQ8 H-compact 1LA4 / 1PQ 4 H-compactPLUS 1RN4, 1RQ4, 1RA4 Řada 1R.5/S.5 0,5 - 1610kW 2 – 6 Pólů 3 - 42000Nm 200 - 1000 kW 400 - 690 V 2 – 8 Pólů Nakrátko IP23, IP55 200 - 3000 kW 690V - 11 kV 2 – 12 Pólů Nakrátko IP55 1000 - 9300 kW 1340 - 9390 HP 690V - 13.8kV 2 – 12 Pólů Nakrátko IP23, IP55 7000 - 10000 kW 3.3 - 13.2 kV 4 – 24 pólů Nakrátko / Kroužkové Synchronní IP55 Cast iron housing with cooling ribs Petr Pfeiler

3. Motory velkých výkonů – LD Motory Speciální produkty Siemens-Loher (Ex-stroje) Velké a speciální stroje IM-Motoren S trubkovým chladičem Řada „J“ Asynchronní a synchronní stroje Drásov Řada „Vario“ Speciálnímotory Loher Speciální motory Norimberk High Speed N-compact 200 - 1000 kW 3000-5500 min-1 H-compact Plus 1000 - 9300 kW 1000-4800 min-1 HT-direct 5 - 40 kNm 200-800 min-1 400 - 690 V Speciální motory a generátory Berlín 315 - 2800 kW 400V - 11 kV 2 – 16 Pole NakrátkoKroužkové IP55 2000- 5600 kW 400V - 11 kV 2 – 16 Pole Nakrátko IP55 1800 - 10000 kW 400V - 11 kV 2 – 16 Pole Nakrátko Kroužkové IP23, IP55 0,25 – 500 kW 400V – 4,16k V 2 – 16 Pole Nakrátko IP55-IP66 Motory kroužkové 200 - 3000 kW IP 55 Synchronní generátory 500 – 25 000 kW IP23, IP55 Synchronní a asynchronní motory velkých výkonů Nevýbušné motory v provedení Eexn, e, d, p Motory odolné působení spalin Ponorné stroje Lodní provedení Výtahové motory 2000 - 65000 kW 690 V – 13,2 kV A-Modyn H-Modyn HS-Modyn Petr Pfeiler

4. Motory velkých výkonů – LD Motory • Výrobní závody LD Motorů: • Drásov (ČR) • Norimberk (DE) • Berlín (DE) • Drážďany (DE) • Passau (DE) Rozdělení výroby LD produktů: Drásov - VN asynchronní motory s kroužkovou kotvou – řada ARK, synchronní a asynchronní motory velkých výkonů – řada A-Modyn, synchronní generátory Norimberk - VN a NN asynchronní motory s kotvou nakrátko – řada N-Compact, H-Compact, H-Compact plus, stejnosměrné motory, Vyskomomentové motory – řada HT-Direct Berlín - Speciální motory velkých výkonů – kooperace se závodem Drásov – řady A-Modyn, H-modyn, Vysokootáčkové motory – řada HS-modyn Drážďany - speciální synchronní a asynchronní motory velkých výkonů s kotvou kroužkovou i nakrátko Passau - Speciální nevýbušné motory do tzv. „Ex-prostřeí“ (SIEMENS LOHER) Petr Pfeiler

5. Motory velkých výkonů – LD Motory DC-motory Stejnosměrné motory řady 1GG, 1GH, 1HQ, 1HS Výrobní závod Norimberk (DE) Petr Pfeiler

6. Motory velkých výkonů – LD Motory Výkonový rozsah:30 - 1610 kW Napětí kotvy:420V až 810V DC Budící napětí: 110V až 500V DC (standard 310V DC) Osové výšky:160 - 630 mm Izolace: tř. F, tř. H Krytí: IP23 nebo IP54 Tvar: IM B3, IM V1 Počet pólů: 4 a 6 Chlazení: cizí (IC 06, IC 17, IC37, IC 666, IC86W) Napájení: z řízeného usměrňovače (DC-měnič) Příslušenství: Široké spektrum volitelných prvků a vybavení. Petr Pfeiler

7. Motory velkých výkonů – LD Motory N-Compact Nízkonapěťové motory řady 1LA8, 1PQ8, 1LL8 Výrobní závod Norimberk (DE) Petr Pfeiler

8. Motory velkých výkonů – LD Motory Výkonový rozsah: 160 - 1000 kW (1LL8 -1250 kW) Napájecí napětí: 400V  / 690V Y, 500V  / 690V  Osové výšky: 315 - 450 mm Počty pólů: 2 až 8pólů Izolace: F, H Otáčky: do 3600 min-1 (High speed do 5000 ot/min) Krytí: IP55(1LA8,1PQ8), IP23 (1LL8) Tvar: IM B3, IM B35 , IM V1 Chlazení: žebrové - IC 411 (1LA8), IC 416 (1PQ8), IC 01 (1LL8) vlastní chlazení (IC 411 nebo IC 01), cizí chlazení(IC 416) Materiál rotorové klece: Tlakově odlévaný hliník Normy: IEC, EN, DIN, VDE, UL, CSA Napájení: Ze sítě nebo z frekvenčního měniče Příslušenství: Široké spektrum volitelných prvků a vybavení. Oblasti použití:Papírny, vodní hospodářství, chemie, metalurgie,cementárny, doly… Petr Pfeiler

9. Motory velkých výkonů – LD Motory Provedení pro přímé napájení ze sítě: Příklad označení: 1LA8 357-2AC60-Z 1LA8 357-4AB60-Z Provedení: - bez izolovaného ložiska - standardní izolace vinutí – F/B Provedení pro napájení z frekvenčního měniče do 500 V: Příklad označení: 1LA8 357-2PC80-Z 1LA8 357-4PB80-Z Provedení: - izolované ložisko - strana NDE (atribut L27 se neuvádí) - standardní izolace vinutí – F/F Provedení pro napájení z frekvenčního měniče nad 500 V, do 690 V: Příklad označení: 1LA8 357-2PM80-Z 1LA8 357-4PM80-Z Provedení: - izolované ložisko - strana NDE(atribut L27 se neuvádí) - speciální izolace vinutí – F/F Petr Pfeiler

10. Motory velkých výkonů – LD Motory • Standardní provedení: • 6 PTC termistorů ve vinutí (vyvedeny v hlavní KS) • kabelová skříň vpravo • - bez kabelových vývodek • POZOR! • Dvoupólové motory mají jednosměrný axiální ventilátor, standardně pravotočivý. • Při objednání je proto nutno definovat požadovaný směr točení motoru. (Nevztahuje se na motory osové výšky 315 mm, neboť tyto mají v základním provedení obousměrný ventilátor.) Petr Pfeiler

11. Motory velkých výkonů – LD Motory Závislost přípustného zatěžovacího momentu na otáčkách při napájení frekvenčním měničem - rozdíl mezi motory řady 1LA8, 1PQ8 a 1LL8 Vlastní chlazení IC411 – ventilátor na hřídeli motoru - motor řady 1LA8 – pro pohon zařízení s kvadratickým protimomentem (pumpy, čerpadla,..) Cizí chlazení IC416 – motor s externím ventilátorem - motor řady 1PQ8 – pro pohon zařízení s konstantním protimomentem (jeřáby, navíječky,..) Cizí chlazení IC01 – ventilátor na hřídeli motoru - motor řady 1LL8 – pro pohon zařízení s kvadratickým protimomentem (pumpy, čerpadla,..) Petr Pfeiler

12. Motory velkých výkonů – LD Motory H-Compact Vysokonapěťové motory řady 1LA4,1PQ4 Výrobní závod Norimberk (DE) Petr Pfeiler

13. Motory velkých výkonů – LD Motory Výkonový rozsah: 200 – 3000 kW Napájecí napětí: 690V až 11kV Osové výšky: 315 - 630 mm Počty pólů:2až 12 pólů Otáčky: do 3600 min-1 Krytí: IP55 Tvar: IM B3, IM B35, IM V1 Chlazení: žebrové (vlastní IC411 nebo cizí IC416) Materiál rotorové klece:Měď nebo hliník Normy:IEC, EN, DIN, VDE Napájení:ze sítě nebo z NN a VN frekvenčního měniče Nevýbušnost: EEx n, EEx e, EEx p Příslušenství:Široké spektrum volitelných prvků a vybavení Oblasti použití:Energetika, vodní hospodářství, chemie, metalurgie,cementárny, doly… Typické aplikace: Čerpadla, ventilátory, kompresory, dopravníky,papírenské stroje, lisy… Petr Pfeiler

14. Motory velkých výkonů – LD Motory Mechanické provedení – CHLAZENÍ Uzavřené provedení Chlazení: žebrové (IC 411)* Krytít: IP 55 Vnější okruh Vnitřní okruh * Na požadavek chlazení IC416 Dva chladící okruhy: Vnitřní a vnější • Vysoký měrný výkon • Vyrovnané teplotní pole v aktivních částech • Vysoká spolehlivost • Dlouhá životnost Petr Pfeiler

15. Motory velkých výkonů – LD Motory Mechanické provedení – Ventilátory • Vnější ventilátor • 2-pólové motory • jednosměrný, axiální, z plastické hmoty, volitelně z hliníku • 4, 6, 8-pólové motory • obousměrný, z plastické hmoty(Osová výška 315 - 450) • jednosměrný, radiální, z oceli(Osová výška > 450) • Vnitřní ventilátor • obousměrný Vnější ventilátor: ocel, plast, hliník Petr Pfeiler

16. Motory velkých výkonů – LD Motory Mechanické provedení – Poloha hlavní kabelové koncovky Petr Pfeiler

17. Motory velkých výkonů – LD Motory H-Compact Plus Vysokonapěťové motory řady 1RA4, 1RQ4,1RN4,1RA6, 1RQ6, 1RN6 Výrobní závod Norimberk (DE) Petr Pfeiler

18. Motory velkých výkonů – LD Motory Výkonový rozsah: 1000 – 9300kW Napájecí napětí:690 V až 13,8 kV Osová výška: 450 až710 mm Počet pólů: 2 až 12 pólů Otáčky: do 4500 min-1 Krytí:IP55 / IP23 Chlazení:Vzduchové (IC611), vodní (IC81W) přímé vzduchové (IC01) Materiál rotorové klece: Měď Napájení:ze sítě nebo z NN a VN frekvenčního měniče Nevýbušnost: EEx n, EEx e, EEx p Příslušenství: Široké spektrum volitelných prvků a vybavení Oblasti použití:Energetika, vodní hospodářství, chemie, metalurgie,cementárny, doly… Typické aplikace:Čerpadla, ventilátory, kompresory, dopravníky,drtiče, extrudery… Petr Pfeiler

19. Motory velkých výkonů – LD Motory Chladící okruh – motory 1RQ, 1RN a 1RA Motor řady 1RQ – vzduchové chlazení IC611 (dva chladící okruhy) - Krytí IP55 Motor řady 1RN – vodní chlazení IC81W (dva chladící okruhy) - Krytí IP55 Motor řady 1RA – vzduchové chlazení IC01 (jeden chladící okruh) - Krytí IP23 Všechny motory jsou dimenzovány (pokud není zákazníkem požadováno jinak) pro teploty okolí (chladícího vzduchu) od -20°C do +40°C, případně teplotu chladící vody 25°C Petr Pfeiler

20. Novinky Účinnostní třídy dle IEC 60034-30:2008 Petr Pfeiler

21. Novinky Účinnostní třídy dle IEC 60034-30:2008 Petr Pfeiler

22. NovinkyÚčinnostní třídy dle IEC 60034-30:2008 Nové typy motoru Petr Pfeiler

23. Novinky Nové typy motoru Petr Pfeiler

24. NovinkyDůležité nové atributy Petr Pfeiler

25. NovinkyNová řada motorů 1RQ6 Petr Pfeiler

26. Nová řada motorů 1RQ6 Petr Pfeiler

27. Motory velkých výkonů - kontakty Zastoupení Siemens v ČR - oblasti velkých pohonů „Velké motory“ = motory výkonů od cca 200kW Siemens, s.r.o. Olomoucká 7/9 618 00 Brno Kontaktní osoby: Motory: Ing. Miloš Krejčí E-mail: milos.krejci@siemens.com Tel: +420 544 508 474 Jaroslav Zemánek E-mail: jaroslav.zemanek@siemens.com Tel: +420 544 508 472 Ing. Petr Pfeiler E-mail: petr.pfeiler@siemans.com Tel: +420 544 508 492 Synchronní generátory: Ing. Radim Kahánek E-mail: kahanek.radim@siemens.com Tel: ++420 733166540 www.siemens.cz/pohony Petr Pfeiler

28. Motory velkých výkonů – LD Motory Děkuji za pozornost
