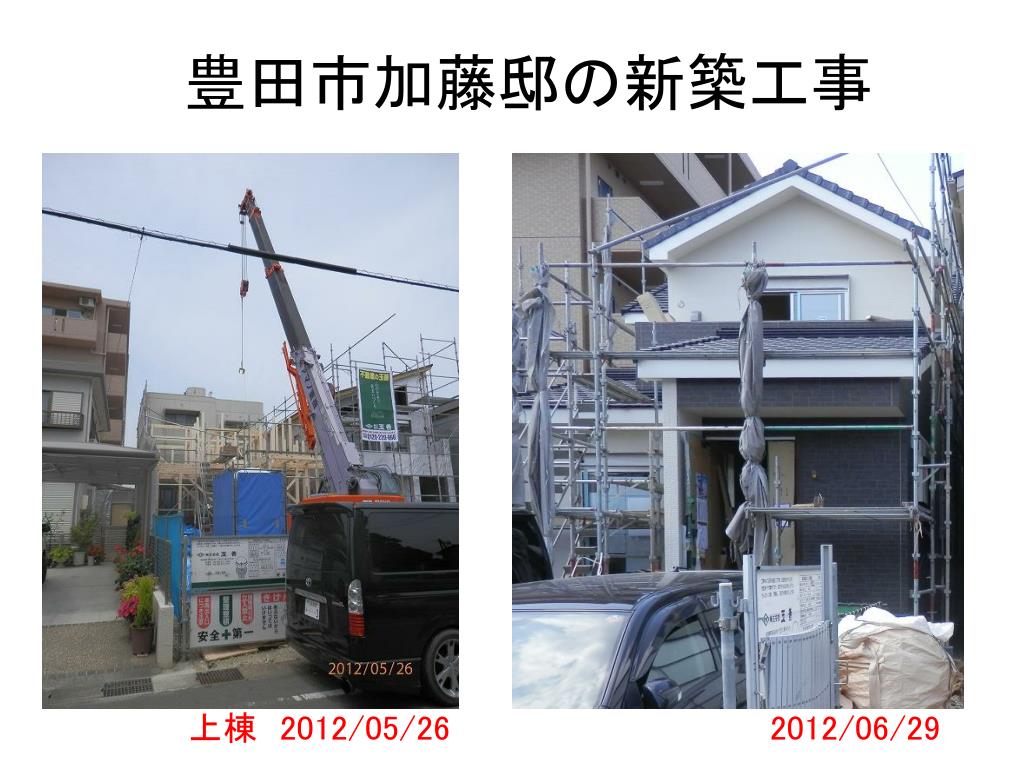

  1. 豊田市加藤邸の新築工事 上棟 2012/05/26 2012/06/29

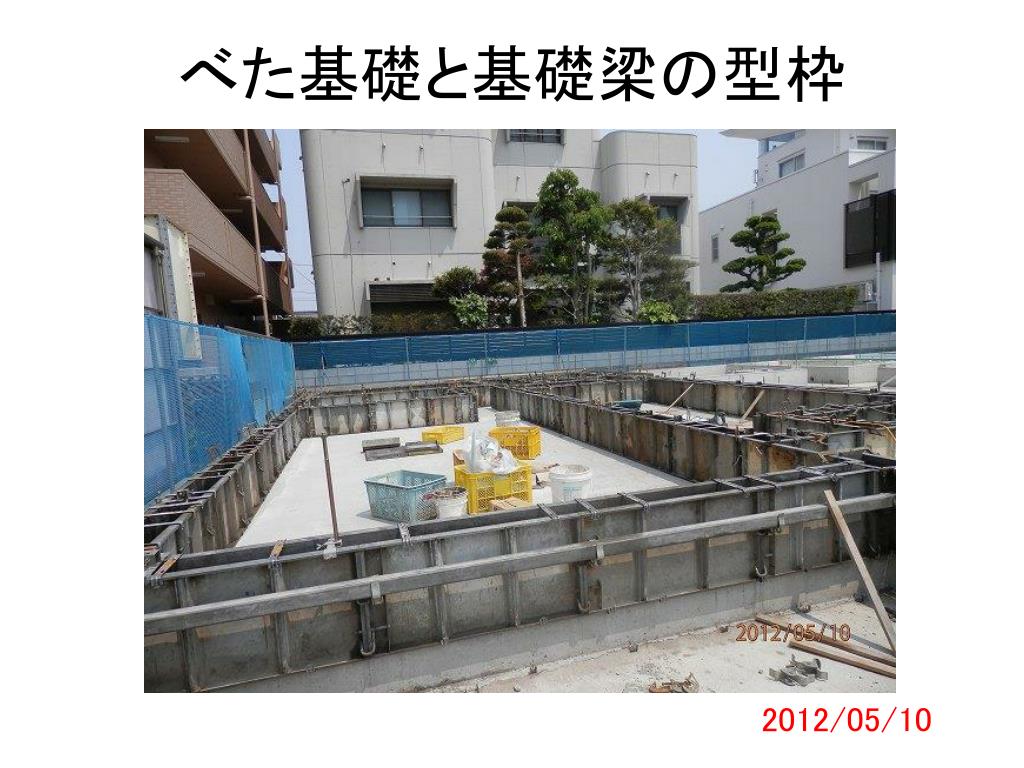

  2. べた基礎と基礎梁の型枠 2012/05/10

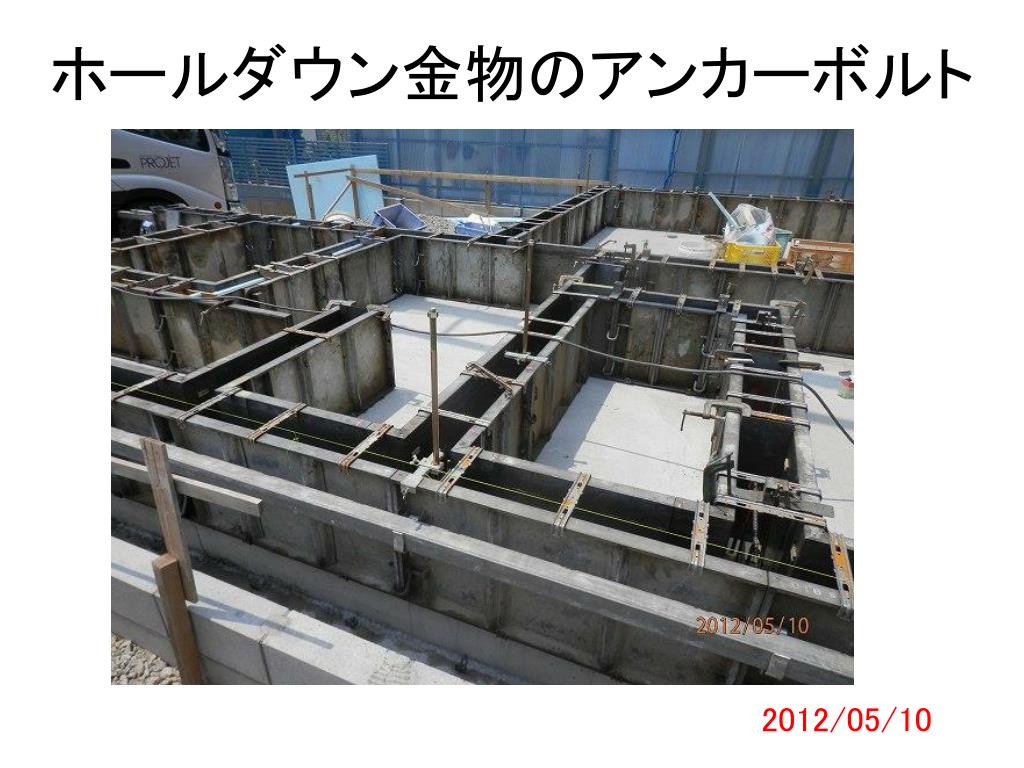

  3. ホールダウン金物のアンカーボルト 2012/05/10

  4. 基礎梁の主筋(D13) 2012/05/10

  5. 生コン車からポンプ車へ 2012/05/10

  6. 生コン車からコンクリートの排出 2012/05/10

  7. ポンプ車によるコンクリートの圧送 2012/05/10

  8. 基礎梁のコンクリート打設 2012/05/10

  9. 基礎梁のコンクリート打設 2012/05/10

  10. 脱型されたべた基礎から 2012/05/10

  11. コンクリートの試験体の型枠 2012/05/10

  12. 試験体6日目の圧縮試験 2012/05/16

  13. 6日目の圧縮強度は16(N/m㎡) 2012/05/16

  14. 破壊後の試験体 2012/05/16

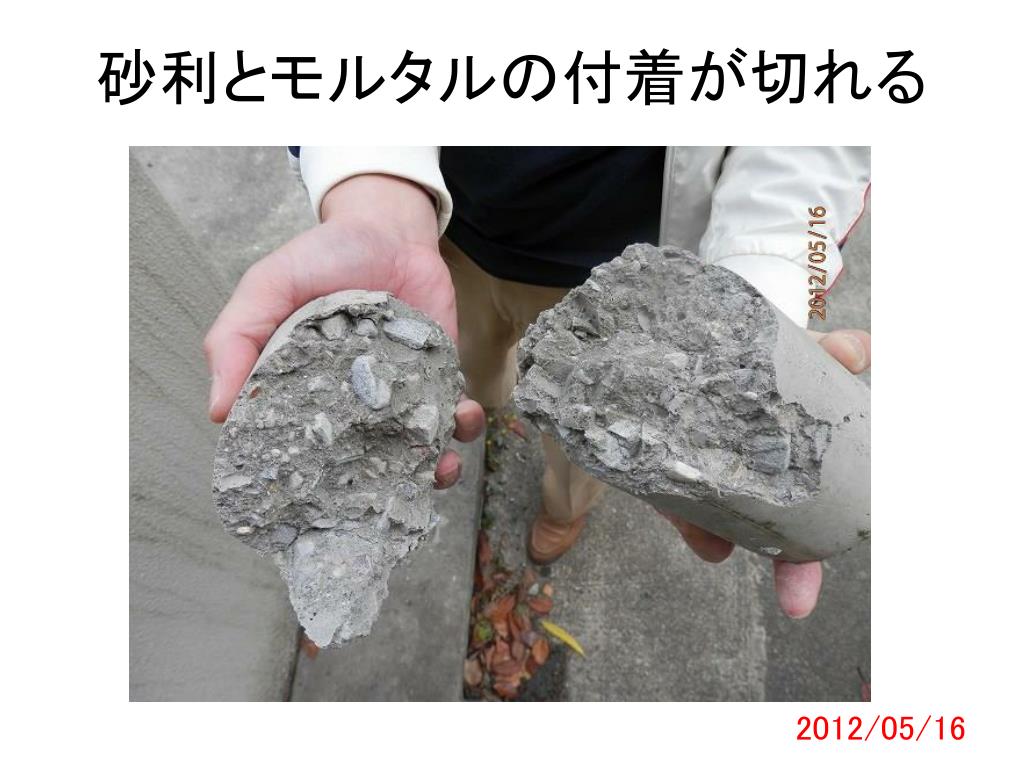

  15. 砂利とモルタルの付着が切れる 2012/05/16

  16. 防蟻処理された土台 アンカーボルト 基礎パッキン 2012/05/24

  17. 柱のほぞ穴とホールダウン金物 2012/05/24

  18. 柱のほぞ穴と床の合板 2012/05/24

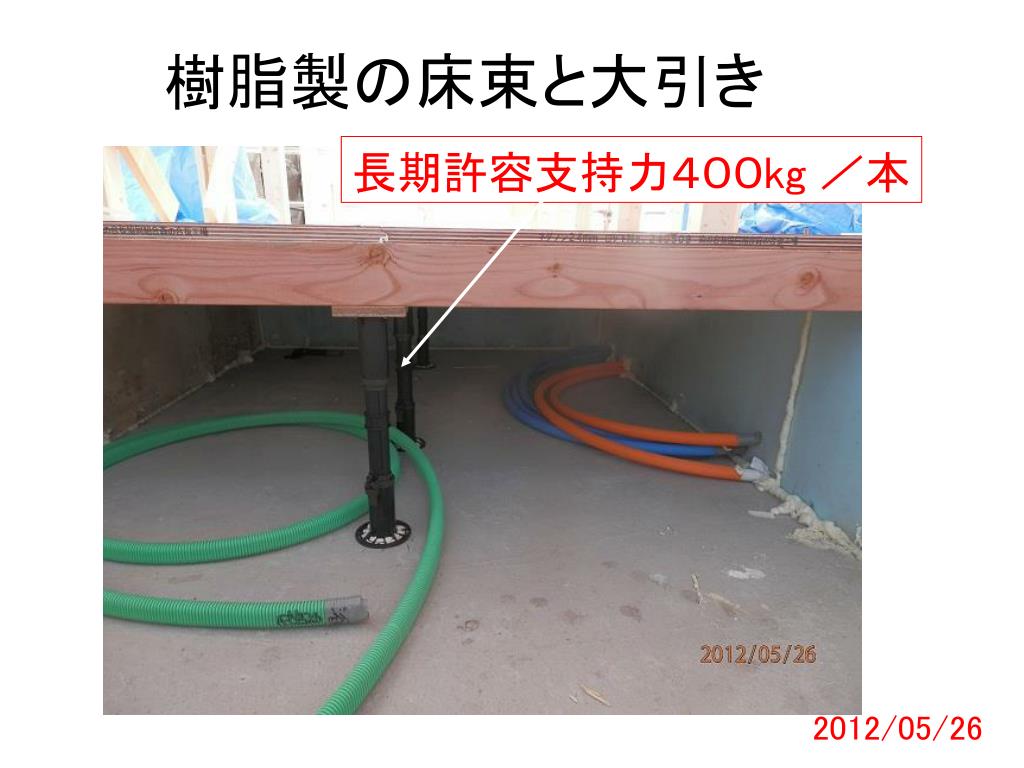

  19. 樹脂製の床束と大引き 長期許容支持力400kg /本 2012/05/26

  20. 5月26日 加藤邸の上棟 2012/05/26

  21. 1階の柱の建て込み 2012/05/26

  22. 管柱と梁と2階の床 仮筋交い 2012/05/26

  23. 2階の梁と合板床 2012/05/26

  24. 根太レス床の構造用合板 厚さは24mm ホルムアルデヒド放散量は最小 2012/05/26

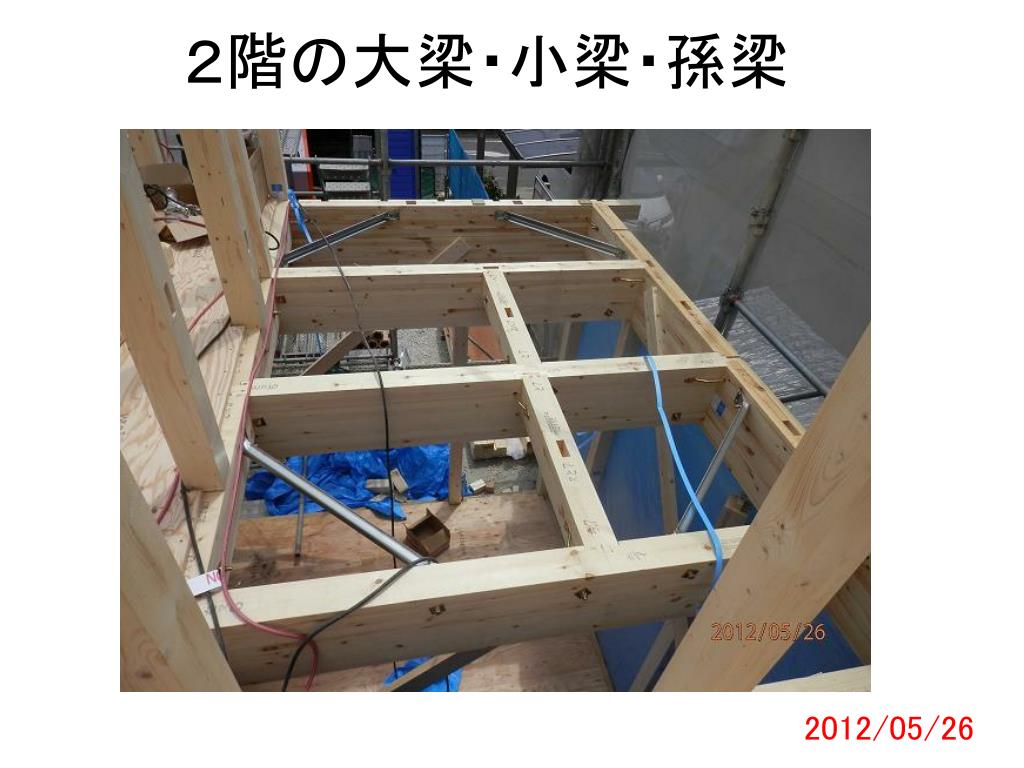

  25. 2階の大梁・小梁・孫梁 2012/05/26

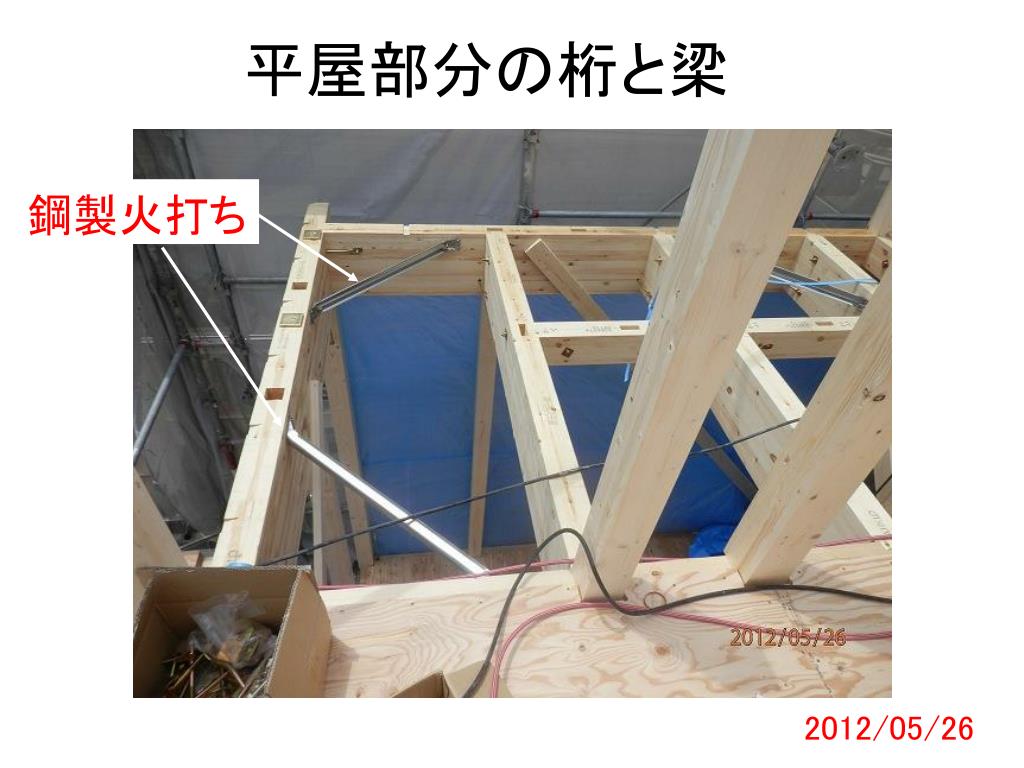

  26. 平屋部分の桁と梁 鋼製火打ち 2012/05/26

  27. 2階の柱と梁,仮筋交い 柱頭のほぞ 石膏ボード 2012/05/26

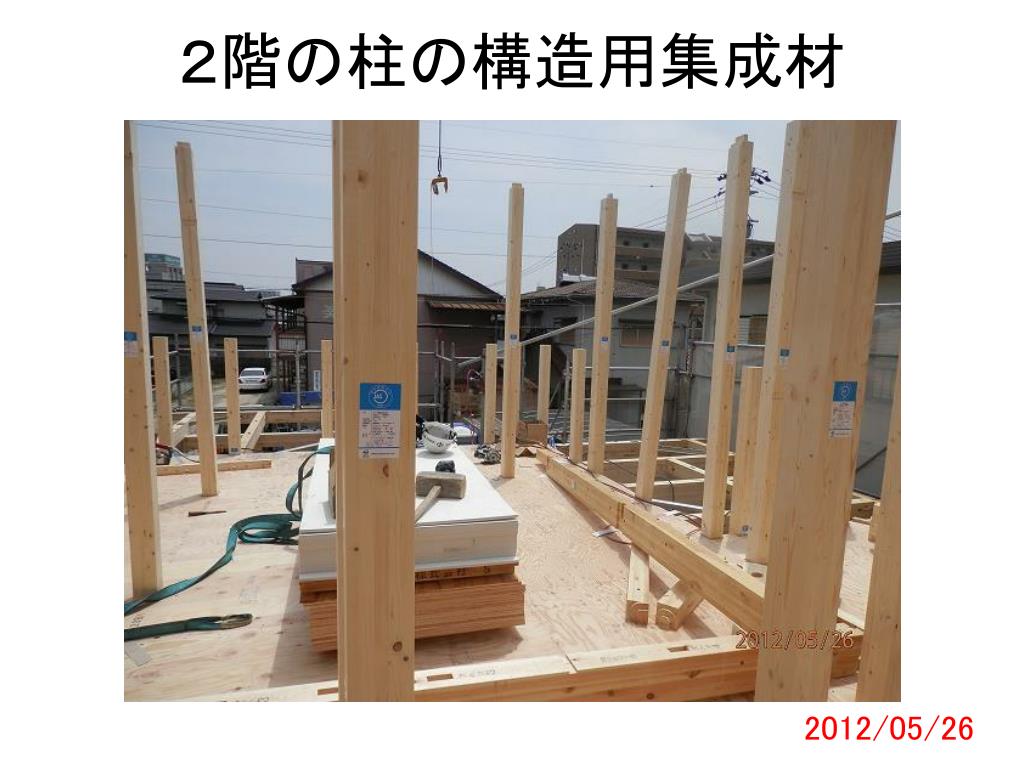

  28. 2階の柱の構造用集成材 2012/05/26

  29. 管柱の構造用集成材 スプルース(オーストリア産) 2012/05/26

  30. 梁の異等級構成集成材 欧州赤松 E105-F300 105×180×5000 2012/05/26

  31. 大梁と小梁の接合部 ほぞ穴 羽子板ボルト 2012/05/26

  32. 大梁(桁)と小梁の接合部 羽子板ボルト 2012/05/26

  33. 床の合板と羽子板ボルト 2012/05/26

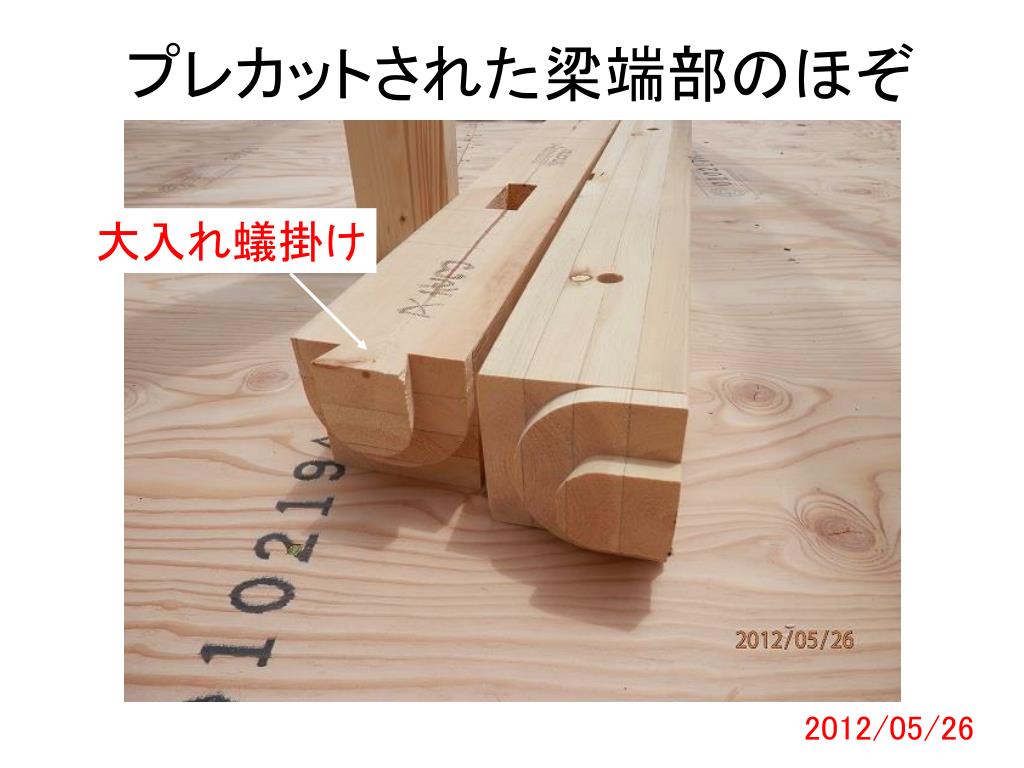

  34. プレカットされた梁端部のほぞ 大入れ蟻掛け 2012/05/26

  35. 柱と両側の小梁のほぞ穴 大入れ蟻掛け 柱のほぞ穴 羽子板ボルト 用の穴 2012/05/26

  36. 浴室の断熱材と配水管 2012/05/26

  37. 上棟から18日後の状況 2012/06/13

  38. 連続した筋交いの壁 たすき掛け (倍率4) 片筋交い (倍率2) 2012/06/13

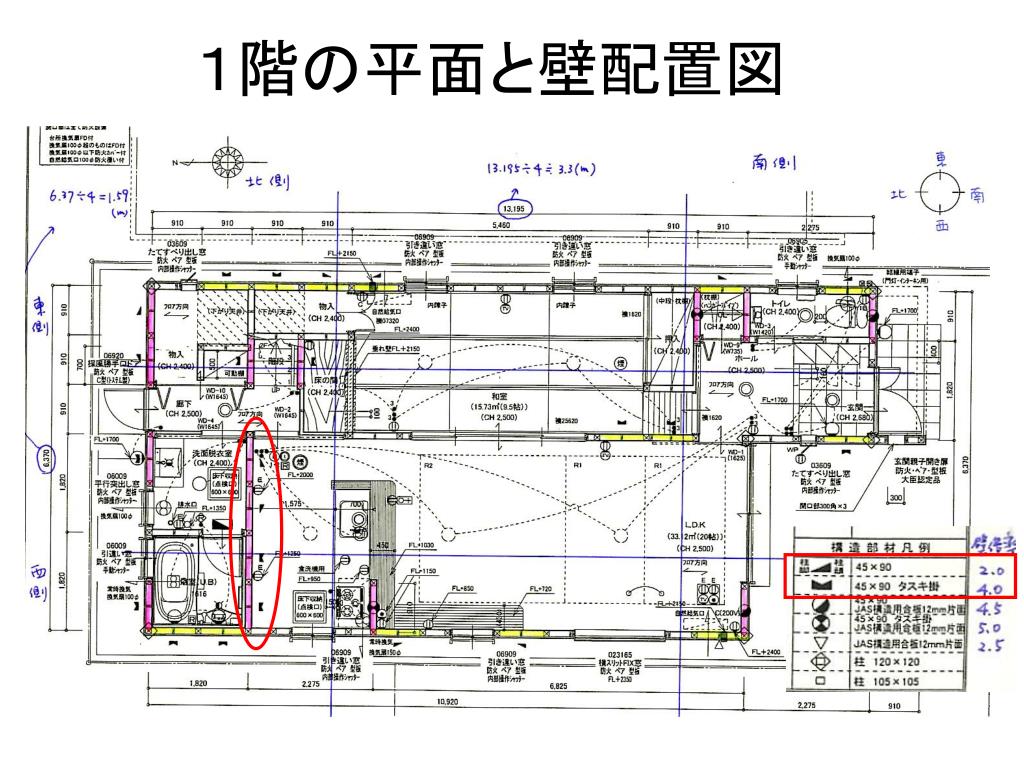

  39. 1階の平面と壁配置図

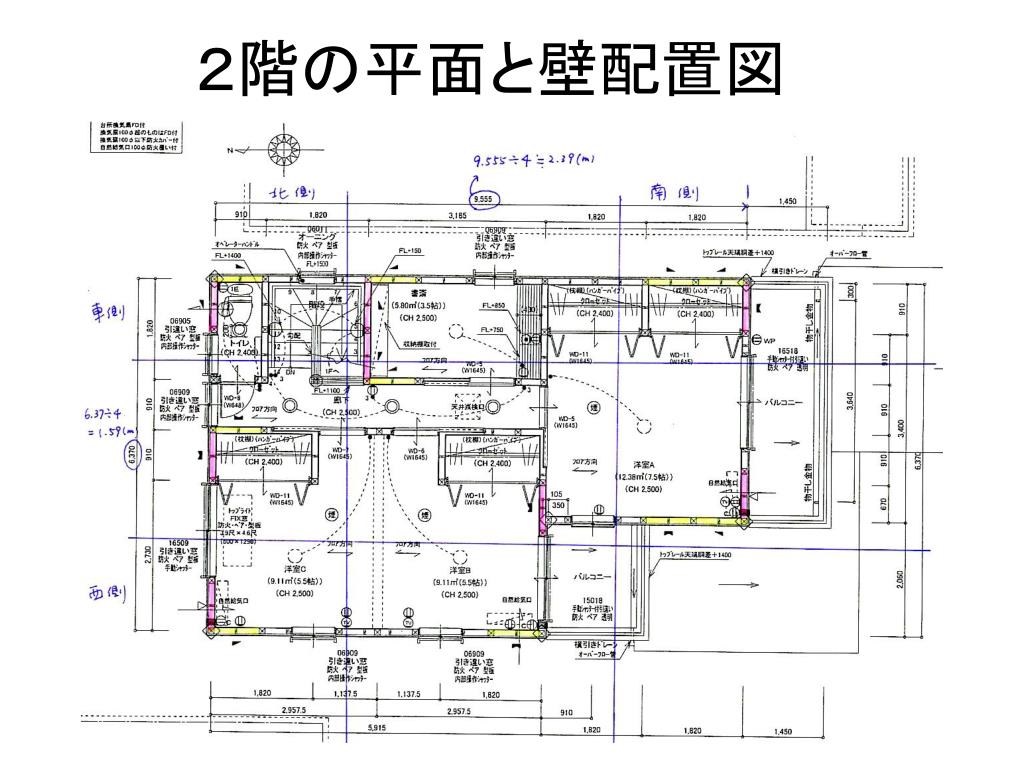

  40. 2階の平面と壁配置図

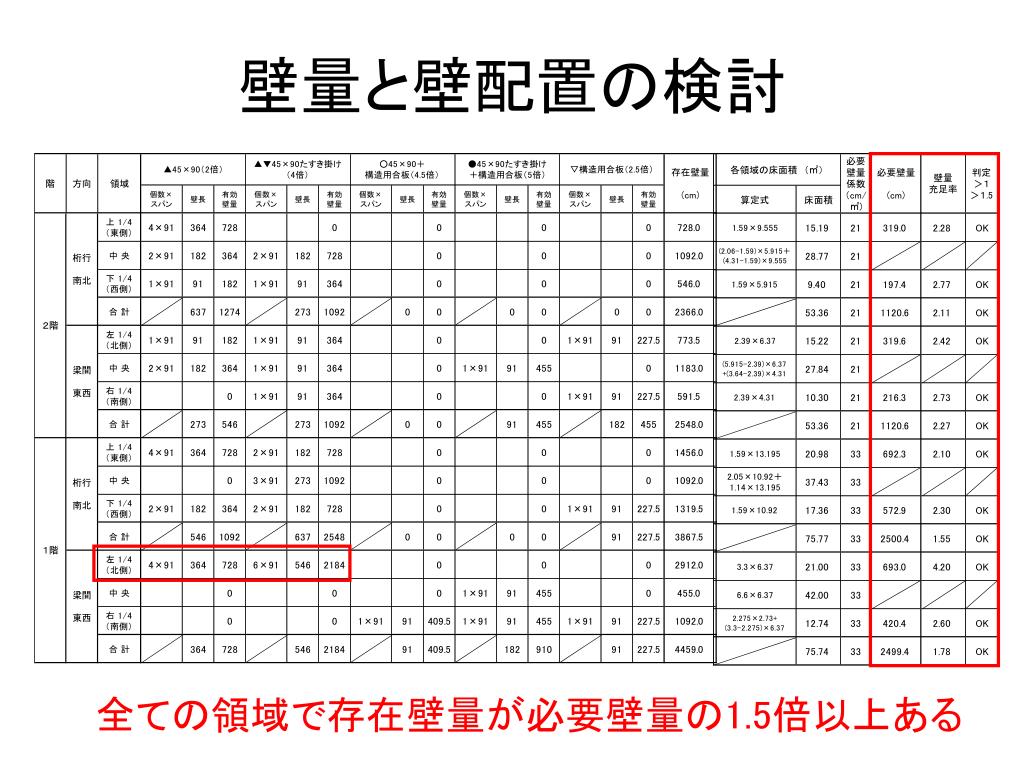

  41. 壁量と壁配置の検討 全ての領域で存在壁量が必要壁量の1.5倍以上ある

  42. 外壁の断熱材と補強金物 山形プレート ロックウール t=55 2012/06/13

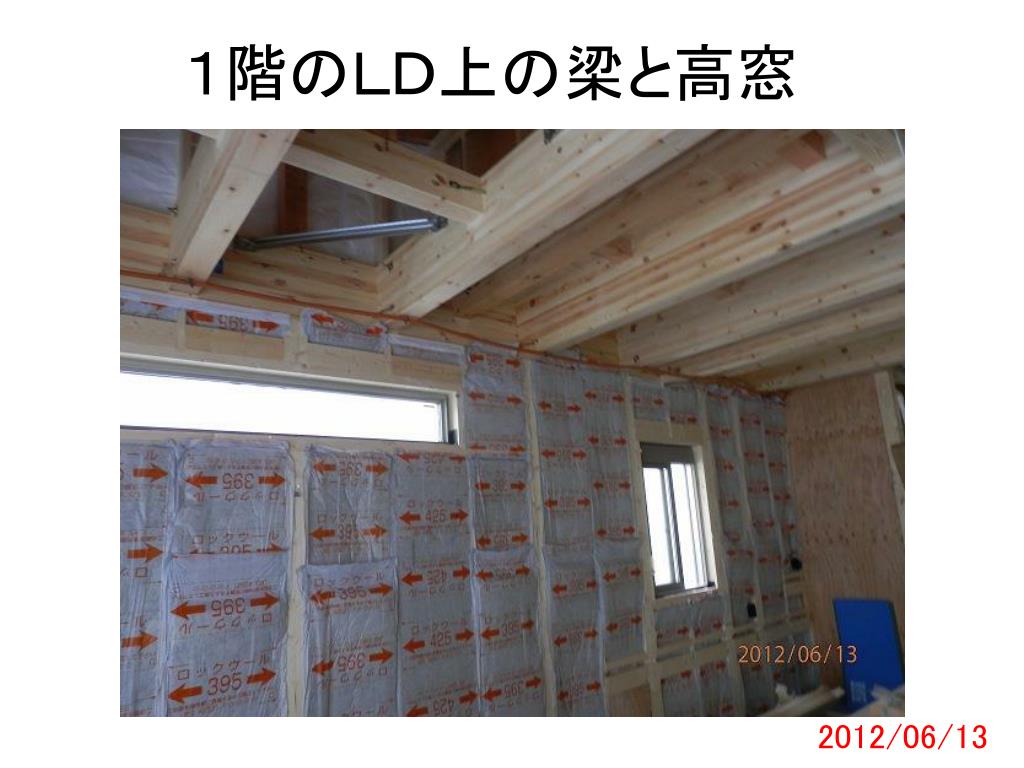

  43. 1階のLD上の梁と高窓 2012/06/13

  44. 1階の平面と壁配置図

  45. 窓の複層ガラス 2012/06/13

  46. ユニットバスの設置工事 2012/06/13

  47. ユニットバスの設置 2012/06/13

  48. 配水管のトラップを確認 2012/06/13

  49. 配水管のトラップ(特許) 2012/06/13

  50. 上水管・下水管・ガス管の工事 2012/06/13
