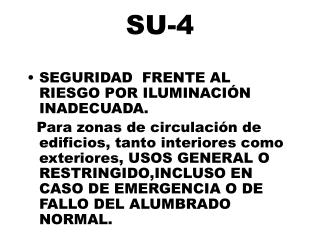

  1. SU-4 • SEGURIDAD FRENTE AL RIESGO POR ILUMINACIÓN INADECUADA. Para zonas de circulación de edificios, tanto interiores como exteriores, USOS GENERAL O RESTRINGIDO,INCLUSO EN CASO DE EMERGENCIA O DE FALLO DEL ALUMBRADO NORMAL.

  2. SU-4iluminancia • ALUMBRADO NORMAL EN ZONAS EXTERIORES DE CIRCULACIÓN : • Nivel de iluminación mínimo medido a nivel de suelo: • Para personas: 10 lux en escaleras, 5 lux en el resto. • Para vehículos : 10 lux

  3. SU-4iluminancia • ALUMBRADO NORMAL EN ZONAS INTERIORES DE CIRCULACIÓN : • Para personas:75 lux en escaleras, 50 lux en el resto. • Para vehículos:50 lux

  4. SU-4 • ALUMBRADO NORMAL EN ZONAS DE CIRCULACIÓN de establecimientos de pública concurrencia con actividad con bajo nivel de iluminación: • Disponer ilum.de balizamiento en rampas y en cada peldaño de escaleras.

  5. SU-4 • ALUMBRADO DE EMERGENCIA. • Suficiente para facilitar visibilidad para abandonar el edificio, leer señales y ver equipos de protección. • En todo recinto de > 100 pers. • Atender Anejo A de DB SI para zonas y elementos que requieren alumbrado de emergencia , como los recorridos de evacuación,aseos en edificios públicos,señales de seguridad...

  6. SU-4 • POSICIÓN DE LUMINARIAS DE EMERGENCIA. • Mínimo a 2 m del suelo. • En puertas de evacuación. • En escaleras. • En cambios de nivel y de dirección. • Señalización de equipos de seguridad.

  7. SU-4 • ALUMBRADO DE EMERGENCIA: iluminancia ( lux) requerida para Vías de evacuación( 1 lux en el eje), puntos de ubicación de equipos de seguridad ( 5 lux),...Ver SU-4 2.3. Luminancia ( cd/m2) para iluminación de las señales de seguridad. Ver SU-4 2.4

  8. SU-4alumbrado de emergencia. • ILUMINACIÓN DE LAS SEÑALES DE SEGURIDAD. Luminancia ( cd/m2) : Áreas de color de seguridad de la señal: 2 luminancia máxima/ luminancia mínima:máx.10:1 dentro del color blanco o de seguridad. Luminancia Blanca/ Luminancia color: mín.5:1 y máx.15:1. Alcabo de 5 seg: 50% Al cabo de 60 seg: 100% de la luminancia requerida
