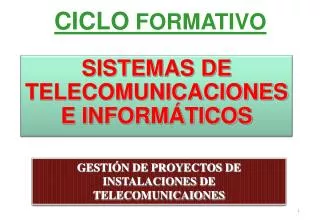

  1. SISTEMAS DE TELECOMUNICACIONES E INFORMÁTICOS GESTIÓN DE PROYECTOS DE INSTALACIONES DE TELECOMUNICAIONES CICLO FORMATIVO

  2. UT7.- INTRODUCCIÓN • El 1 de Abril del 2011, se publicó en el BOE el RD346/2011, por el que se aprueba el nuevo Reglamento de Infraestructuras Comunes de Telecomunicaciones, comúnmente llamado ICT-2. • Entre las principales novedades de este reglamento podemos destacar: • Anexo sobre la conservación, mantenimiento e inspección de las instalaciones. • Tramitación telemática obligatoria de toda la documentación de ICT. • Acceso a servicios de telecomunicaciones de banda ancha por fibra óptica. • Utilización de cable UTP Cat.6 para la red interior del usuario. • Hogar Digital, la integración de diferentes servicios dentro de una vivienda. • Para estas instalaciones de nueva generación, se crea el TIPO F en el Registro de Empresas Instaladoras de Telecomunicación, Orden ITC 1142 / 2010. • Las empresas instaladoras que trabajen este tipo de instalaciones deberán disponer, como mínimo de: multímetro, medidor de tierra, medidor de aislamiento, medidor de intensidad de campo con pantalla y posibilidad de realizar análisis espectral y medidas de tasa de error sobre señales digitales QPSK y COFDM, simulador de frecuencia intermedia (5-2150 MHz), medidor selectivo de potencia óptica y testeador de fibra óptica monomodo para FTTH, equipo para empalme o conectorización en campo para FO monomodo y certificador para redes de telecomunicación de categoría 6 o superior.

  3. UT7.1.- Puntos susceptibles de mantenimiento en instalaciones de telecomunicaciones. Tipos y características en cada instalación. • Art. 1 del RD346/11, dice en su punto 2: • Asimismo, este reglamento tiene por objeto favorecer y promocionar el alargamiento de la vida útil de las infraestructuras comunes de telecomunicación, impulsando el desarrollo de las tareas de mantenimiento necesarias para que las mismas permanezcan en todo momento en perfecto estado de funcionamiento, .. • Puntos susceptibles: • En los equipos de Captación ( antenas ), es una de las instalaciones con más necesidad de mantenimiento debido a la exposición constante a las inclemencias meteorológicas y a los constantes cambios en las emisiones. • Amplificación. • Distribución ( cableado ). • Canalización y acometidas de entrada. • Hace falta recordar que hasta el año 2015 existirán continuos cambios en las emisiones que harán que la señal de los diferentes proveedores esté en continuo cambio y con constantes necesidades de mantenimiento. • Se debe de realizar mantenimiento de sus instalaciones de antena y le de tener contratado servicio de mantenimiento que incluirá una revisión periódica de los equipos de captación, amplificación y distribución.

  4. UT7.1.- Puntos susceptibles de mantenimiento en instalaciones de telecomunicaciones. Tipos y características en cada instalación. Puntos susceptibles de mantenimiento en instalaciones de telecomunicaciones. Tipos y características en cada instalación.

  5. UT7.2.- Planificación de aprovisionamiento. Recepción de materiales. Homologaciones. http://andorra.generadordeprecios.info/PYA/PYA010.html • Uso del generador de precios: • Audiovisual > Instalaciones > Audiovisuales > Red de cables coaxiales >Torreta para fijación de antenas >…..

  6. UT7.3.- Tipos de mantenimiento: preventivo y correctivo. Otros. • Mantenimiento: definido como el conjunto de operaciones para que un equipamiento reúna las condiciones para el propósito para el que fue construido. • Mantenimiento de conservación: es el destinado a compensar el deterioro sufrido por el uso, los agentes meteorológicos u otras causas. Pueden diferenciarse: • Mantenimiento correctivo: que corrige los defectos o averías observados. • Mantenimiento correctivo inmediato: es el que se realiza inmediatamente de percibir la avería y defecto, con los medios disponibles, destinados a ese fin. • Mantenimiento correctivo diferido: al producirse la avería o defecto, se produce un paro de la instalación o equipamiento de que se trate, para posteriormente afrontar la reparación, solicitándose los medios para ese fin. • Mantenimiento preventivo: como el destinado a garantizar la fiabilidad de equipos en funcionamiento antes de que pueda producirse un accidente o avería por deterioro. Podemos ver: • Mantenimiento programado: como el que se realiza por programa de revisiones, por tiempo de funcionamiento, kilometraje, etc. • Mantenimiento predictivo: que realiza las intervenciones prediciendo el momento que el equipo quedara fuera de servicio mediante un seguimiento de su funcionamiento determinando su evolución, y por tanto el momento en el que las reparaciones deben efectuarse. • Mantenimiento de oportunidad: que es el que aprovecha las paradas o periodos de no uso de los equipos para realizar las operaciones de mantenimiento, realizando las revisiones o reparaciones necesarias para garantizar el buen funcionamiento de los equipos en el nuevo periodo de utilización. • Mantenimiento de actualización: cuyo propósito es compensar la obsolescencia tecnológica, o las nuevas exigencias, que en el momento de construcción no existían o no fueron tenidas en cuenta pero que en la actualidad si tienen que serlo.

  7. UT7.4.- Técnicas de planificación de mantenimiento. Instrucciones de mantenimiento de fabricantes. • En los equipos de Captación ( antenas ), Amplificación y Distribución ( cableado ) para que estén funcionando perfectamente y tengan un correcto mantenimiento. • La instalación de Antena de Televisión Comunitaria, además, es una de las instalaciones con más necesidad de mantenimiento debido a la exposición constante a las inclemencias meteorológicas y a los constantes cambios en las emisiones. • Hace falta recordar que hasta el año 2015 existirán continuos cambios en las emisiones que harán que la señal de los diferentes proveedores esté en continuo cambio y con constantes necesidades de mantenimiento. • Se debe de realizar mantenimiento de sus instalaciones de antena y le de tener contratado servicio de mantenimiento que incluirá una revisión periódica de los equipos de captación, amplificación y distribución.

  8. UT7.5.- Parámetros de ajuste para la mejora del mantenimiento. Software de gestión de mantenimiento y reparación • Reducir costes y tiempos de reparación así como utilización del material a la vez que mejoran el servicio y la comunicación entre los implicados en los procesos. • Trabaja con información relativa a productos, recursos, proveedores y clientes, por lo tanto este tipo de programas deben permitir la integración otros tipos de software empresarial. • Una de las funciones de este software es la configuración de un conjunto de materiales, haciendo listados de las partes correspondiente a ingeniería y a manufactura y actualizándolas de “entregadas” a “mantenidas” y finalmente a “utilizadas”. • Otra función es la planificación de proyectos logísticos, como por ejemplo la identificación de los elementos críticos de una lista que deben ser llevados a cabo (inspección, diagnóstico, localización de piezas y servicio) y el cálculo de tiempos de respuesta. • Otras tareas que este software puede gestionar son: • Planificación de proyectos. • Gestión de la ejecución de proyectos. • Gestión de activos (partes, herramientas e inventario de equipos). • Gestión del conocimiento en temas como: • Histórico de mantenimiento • Número de serie de partes y material • Datos sobre fiabilidad: tiempo medio entre fallos y tiempo medio entre cambios • Documentación y mejores prácticas (BestPractices) sobre mantenimiento • Documentos sobre garantías.

  9. UT7.6.- Contenidos básicos de un plan de mantenimiento (datos generales, necesidades, calendario de revisiones y recambios y calendario de actuación, entre otros). • El responsable de mantenimiento, en colaboración con el director de la unidad funcional y mandos intermedios, elaborará un programa de mantenimiento preventivo que conste de los siguientes puntos: • Cada equipo o conjunto de equipos idénticos dispondrán de un libro de registro del programa de revisiones a realizar en cada uno de ellos, en el que se recogerán los trabajos de mantenimiento y reparación realizados. Para ello estarán identificados los elementos y las partes críticas de los equipos objeto de revisión y los aspectos concretos a revisar. • Se dispondrá de hojas de revisión mediante cuestionarios de chequeo específicos para facilitar el control de los elementos y aspectos a revisar, en donde el personal indicará las actuaciones y desviaciones detectadas de acuerdo con los estándares establecidos. • En dichas hojas constarán la frecuencia y la fecha de las revisiones así como los responsables de realizarlas. • Las hojas de revisión cumplimentadas, así como los registros de los trabajos realizados, se guardarán en las propias unidades funcionales. • Se diferenciarán, en función de la frecuencia requerida, las diferentes actuaciones, bien sea de verificación de estándares o bien porque se trate de tareas específicas. • Cada actividad de mantenimiento preventivo estará debidamente codificada. Se registrarán en la hoja destinada a tal efecto del anexo 2. • Resultados de las revisiones preventivas: cuando en el curso de una revisión se detecten anomalías, éstas deberán ser notificadas. • Obviamente, siempre que sea posible se repararán inmediatamente o se programará su solución. • La anomalías encontradas se reflejarán en el formulario destinado a este fin recogido en el citado anexo 2. • Independientemente de las actuaciones surgidas de las desviaciones detectadas en el programa de mantenimiento existe una vía de comunicación de cualquier anomalía que el personal detecte en su equipo a través del cumplimiento del formulario recogido en el anexo 1.

  10. UT7.6.- Contenidos básicos de un plan de mantenimiento (datos generales, necesidades, calendario de revisiones y recambios y calendario de actuación, entre otros).

  11. UT7.7.- Normas de calidad aplicables a los planes de mantenimiento. • Normas a seguir en un instalación: • La propiedad conservará en su poder la documentación técnica relativa al uso para el que han sido proyectadas, debiendo utilizarse únicamente para tal fin. • Es aconsejable no manipular personalmente las instalaciones y dirigirse en todo momento (avería, revisión y mantenimiento) a la empresa instaladora específica. • No se realizarán modificaciones de la instalación sin la intervención de un instalador especializado y las mismas se realizarán, en cualquier caso, dentro de las especificaciones de la reglamentación vigente y con la supervisión de un técnico competente. • Se dispondrá de los planos definitivos del montaje de todas las instalaciones, así como de diagramas esquemáticos de los circuitos existentes, con indicación de las zonas a las que prestan servicio, número y características de los mismos. • El mantenimiento y reparación de aparatos, equipos, sistemas y sus componentes empleados en las instalaciones, deben ser realizados por empresas o instaladores mantenedores competentes y autorizados. • Se debe disponer de un Contrato de Mantenimiento con las respectivas empresas instaladoras autorizadas antes de habitar el edificio. • Existirá un Libro de Mantenimiento, en el que la empresa instaladora encargada del mantenimiento dejará constancia de cada visita, anotando el estado general de la instalación, los defectos observados, las reparaciones efectuadas y las lecturas del potencial de protección.

  12. UT7.7.- Normas de calidad aplicables a los planes de mantenimiento. • El titular se responsabilizará de que esté vigente en todo momento el contrato de mantenimiento y de la custodia del Libro de Mantenimiento y del certificado de la última inspección oficial. • El usuario dispondrá del plano actualizado y definitivo de las instalaciones, aportado por el arquitecto, instalador o promotor o bien deberá proceder al levantamiento correspondiente de aquéllas, de forma que en los citados planos queden reflejados los distintos componentes de la instalación. • Igualmente, recibirá los diagramas esquemáticos de los circuitos existentes con indicación de las zonas a las que prestan servicio, número y características de todos los elementos, codificación e identificación de cada una de las líneas, códigos de especificación y localización de las cajas de registro y terminales e indicación de todas las características principales de la instalación. • En la documentación se incluirá razón social y domicilio de la empresa suministradora y/o instaladora.

  13. UT7.9.- Métodos de elaboración de planes de mantenimiento. • Uso del generador de precios: • Audiovisual > Instalaciones > Audiovisuales > Manual de uso y Mantenimiento: http://andorra.generadordeprecios.info/PYA/PYA010.html

  14. UT7.9.- Métodos de elaboración de planes de mantenimiento. • Uso del generador de precios: • Audiovisual > Instalaciones > Audiovisuales > Manual de uso y Mantenimiento> Audiovisuales > Red de cables coaxiales, red de cables de cobre,..… http://andorra.generadordeprecios.info/PYA/PYA010.html

  15. UT7.9.- Métodos de elaboración de planes de mantenimiento. Red de cables coaxiales http://andorra.generadordeprecios.info/PYA/PYA010.html • USO PRESCRIPCIONES • La propiedad deberá recibir a la entrega de la vivienda planos definitivos del montaje de la antena y referencia del domicilio social de la empresa instaladora. • El usuario deberá conocer las características de funcionamiento de los aparatos, facilitadas por el fabricante, para su correcto uso. • En el caso de anomalías, el usuario deberá avisar a un profesional cualificado. • Los defectos encontrados y las piezas que necesiten ser repuestas, siempre serán manipuladas por un profesional cualificado. • PROHIBICIONES • El usuario no se subirá a las torres ni a los mástiles. • El usuario no manipulará ningún elemento del equipo de captación. • No se modificará la instalación ni se ampliará el número de tomas sin un estudio realizado por un técnico competente. • No se utilizarán en ningún caso las antenas o sus mástiles de fijación como apoyo de andamios, tablones ni elementos destinados a la subida de muebles o cargas. • MANTENIMIENTO POR EL USUARIO Cada 6 meses: • Inspección visual, desde la azotea u otros puntos que no entrañen peligro, de los sistemas de captación para poder detectar problemas de corrosión de torre y mástil, pérdida de tensión en los vientos, desprendimiento parcial de las antenas o goteras en la base de la torre. • MANTENIMIENTO OR EL PROFESIONAL CUALIFICADO Cada año: • Revisión del sistema de captación terrestre, reorientando las antenas y parábolas que se hayan desviado. • Reparación de los preamplificadores de antenas terrestres y los conversores de parábolas. • Revisión de los cables de distribución, conjuntamente con las tomas y los conectores de los equipos de Radio-TV, reparándose los defectos encontrados. • Sustitución de las antenas u otro material dañado, como cables. • Ajuste de la tensión de los vientos y de la presión de las tuercas y tornillos, revestimiento con imprimación de pintura antioxidante en los elementos metálicos expuestos a la intemperie y reparación de la impermeabilización de los anclajes del sistema. • Comprobación de la ganancia de señal en el amplificador, midiendo la señal a la entrada y salida del mismo.

  16. UT7.9.- Métodos de elaboración de planes de mantenimiento. Red de cables de pares de cobre • USO PRECAUCIONES • Se evitará realizar la conexión a la toma de señal para teléfono desde conectores no normalizados. • En instalaciones colectivas, se evitará utilizar para otros usos diferentes los patinillos y canaladuras previstos para la telefonía. • PRESCRIPCIONES • A la entrega de la vivienda, la propiedad deberá recibir planos definitivos del montaje de la instalación de telefonía, quedando reflejado en los planos los distintos componentes de la instalación. La propiedad contará también con la referencia del domicilio social de la empresa instaladora. • El usuario deberá conocer las características de funcionamiento de los aparatos, facilitadas por el fabricante, para su correcto uso. • Ante cualquier anomalía, deberá avisarse al operador del que se depende para descartar el problema en la línea con la central o en el punto de terminación de la red y solicitar los servicios de personal cualificado para la red interior y sus terminales. • Los defectos encontrados y las piezas que necesiten ser repuestas, siempre serán manipuladas por un profesional cualificado. • Deberán mantenerse limpios y despejados los recintos de la instalación, así como los patinillos y canaladuras previstos. • PROHIBICIONES • El usuario no manipulará ningún elemento de la instalación, ya sea de distribución o de interior. • No se conectarán teléfonos, faxes ni módems que no posean su etiqueta de homologación. • No se ampliará la red interior sin un asesoramiento y ejecución por parte de un instalador autorizado. MANTENIMIENTO POR EL PROFESIONAL CUALIFICADO Cada año: • Revisión tanto de las redes comunes como de la red interior. • Revisión de las líneas de distribución, conjuntamente con las tomas y los conectores de los equipos telefónicos, reparándose los defectos encontrados. • Revisión del estado de fijación, aparición de corrosiones o humedades en las cajas de conexión, instalación y armarios de enlace, base y registro. • Comprobación de la buena recepción y del buen estado de las tomas de señal. http://andorra.generadordeprecios.info/PYA/PYA010.html

  17. UT7.9.- Métodos de elaboración de planes de mantenimiento. Red de cables de Fibra Óptica • USO PRECAUCIONES • Se evitará realizar la conexión a la toma desde conectores no normalizados. • PRESCRIPCIONES • A la entrega del edificio, la propiedad deberá recibir planos definitivos del montaje de la instalación de fibra óptica, quedando reflejados en los planos los distintos componentes de la instalación. La propiedad contará también con la referencia del domicilio social de la empresa instaladora. • En el caso de anomalías, el usuario deberá avisar a un profesional cualificado. • Los defectos encontrados y las piezas que necesiten ser repuestas, siempre serán manipuladas por un profesional cualificado. • Deberán mantenerse limpios y despejados los recintos de la instalación, así como los patinillos y canaladuras previstos. • PROHIBICIONES • El usuario no manipulará ningún elemento de la instalación, ya sea de distribución o de interior. • No se modificará la instalación ni se ampliará el número de tomas sin un estudio realizado por un técnico competente. • MANTENIMIENTO POR EL PROFESIONAL CUALIFICADO Cada año: • Revisión tanto de las redes comunes como de la red interior. • Revisión de las líneas de distribución, conjuntamente con las tomas, reparándose los defectos encontrados. • Revisión del estado de fijación, aparición de corrosiones o humedades en las cajas y armarios de conexión, instalación y tomas. Comprobación de la buena recepción y del buen estado de las tomas. http://manualdeusoymantenimiento.generadordeprecios.info/Instalaciones/Audiovisuales/Red_de_cables_de_fibra_optica.html

  18. UT7.10.- Gestión de residuos. Plan de gestión de residuos Gestión de residuos. Plan de gestión de residuos
