Presentation Transcript
slide2

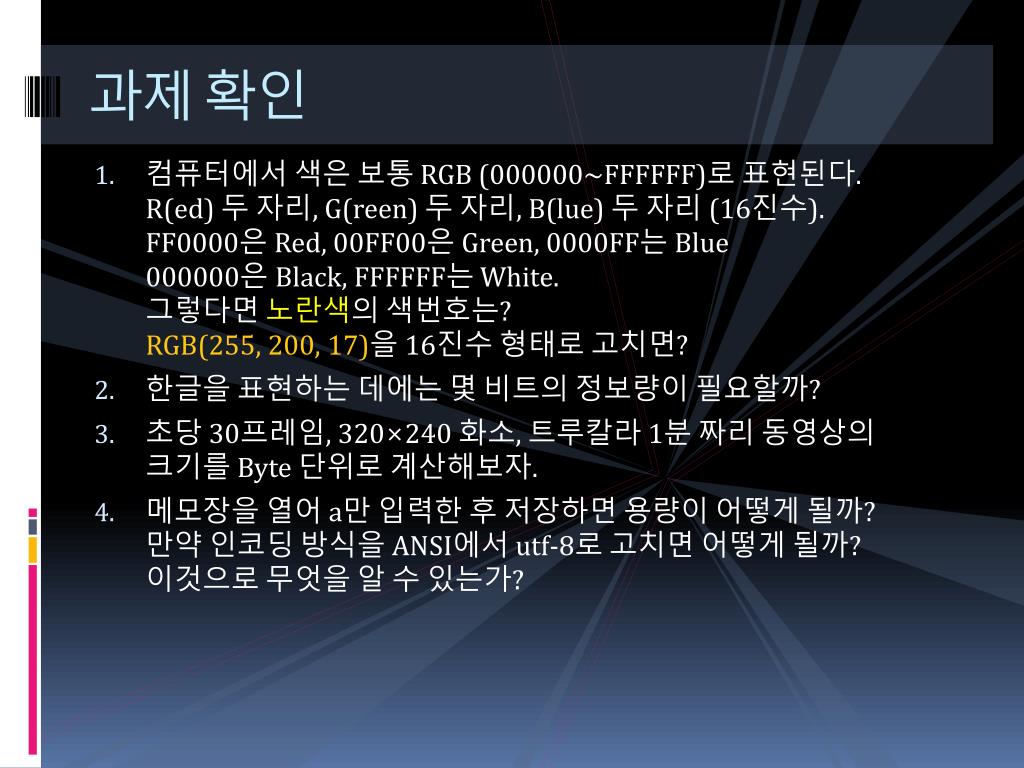

과제 확인

컴퓨터에서 색은 보통 RGB (000000~FFFFFF)로 표현된다. R(ed) 두 자리, G(reen) 두 자리, B(lue) 두 자리 (16진수).FF0000은 Red, 00FF00은 Green, 0000FF는 Blue000000은 Black, FFFFFF는 White.그렇다면 노란색의 색번호는?RGB(255, 200, 17)을 16진수 형태로 고치면?

한글을 표현하는 데에는 몇 비트의 정보량이 필요할까?

초당 30프레임, 320×240 화소, 트루칼라 1분 짜리 동영상의크기를 Byte 단위로 계산해보자.

메모장을 열어 a만 입력한 후 저장하면 용량이 어떻게 될까?만약 인코딩 방식을 ANSI에서 utf-8로 고치면 어떻게 될까?이것으로 무엇을 알 수 있는가?

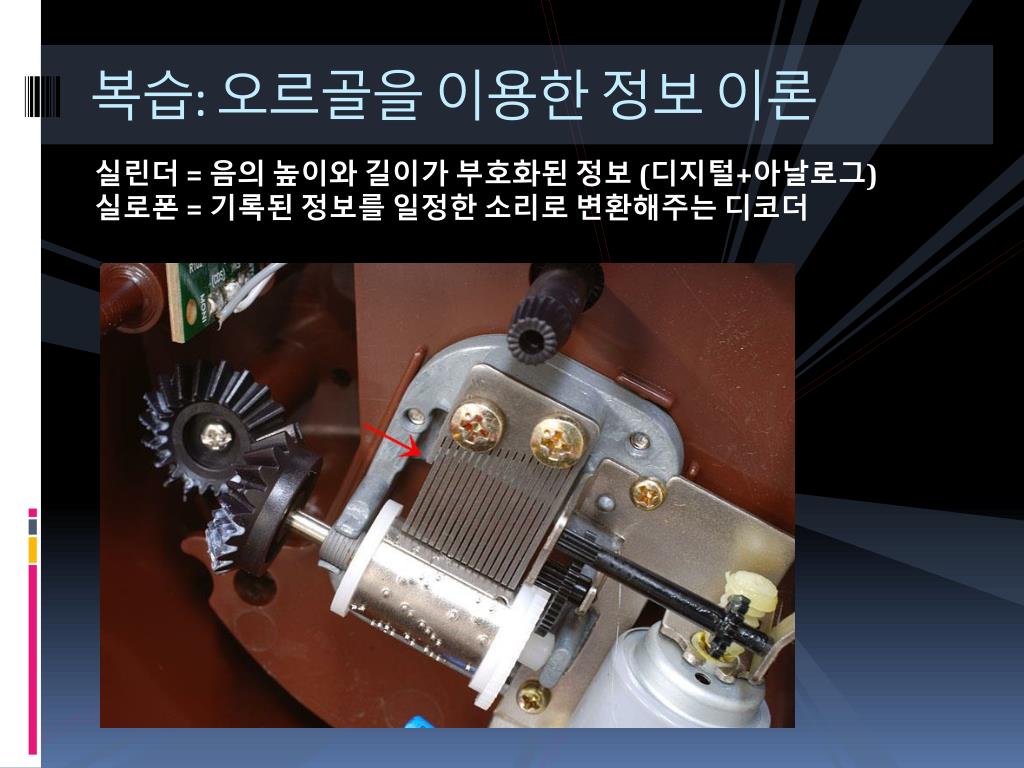

slide3
복습: 오르골을 이용한 정보 이론

실린더 = 음의 높이와 길이가 부호화된 정보 (디지털+아날로그)실로폰 = 기록된 정보를 일정한 소리로 변환해주는 디코더

telegraphy
전신(傳信, Telegraphy)

교통과 통신을 분리시킨 기술

electric telegraph 이전에 optical telegraph 존재그 이전엔?

optical telegraphy network

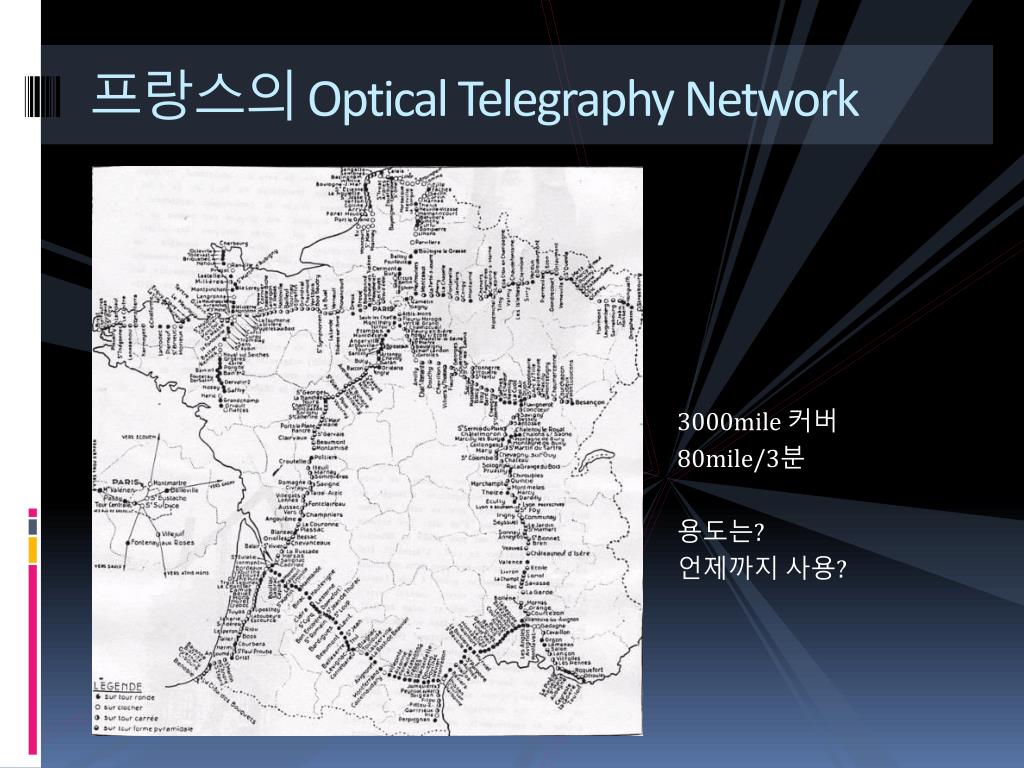

프랑스의 Optical Telegraphy Network

3000mile 커버

80mile/3분

용도는?

언제까지 사용?

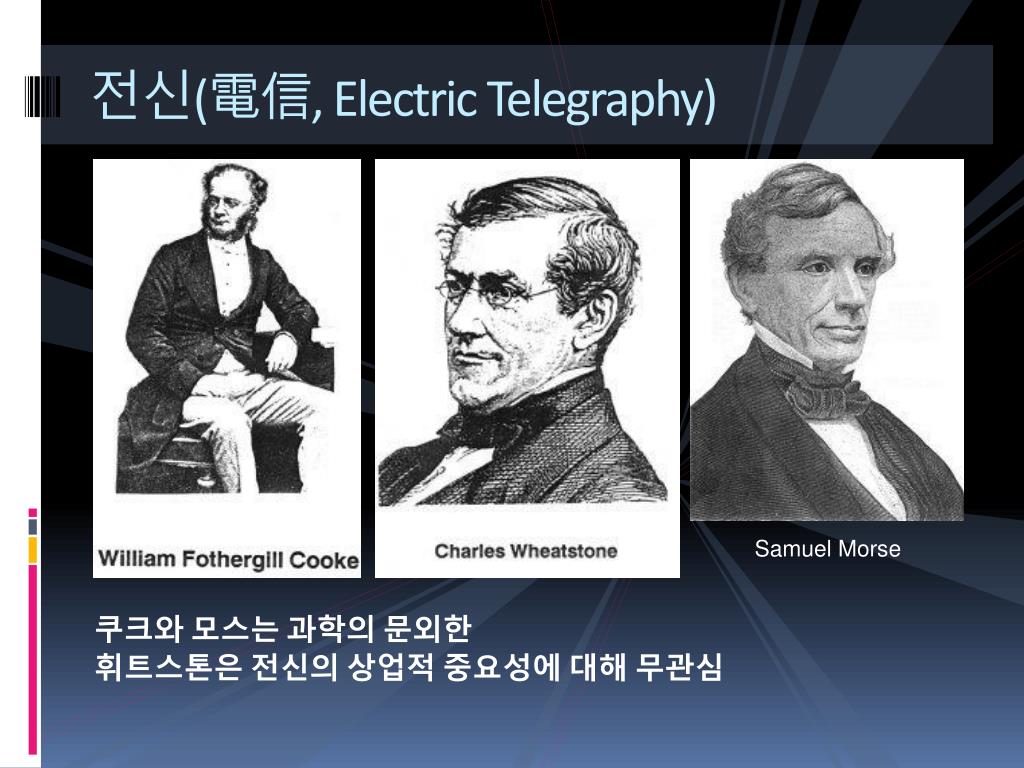

electric telegraphy
전신(電信, Electric Telegraphy)

쿠크와 모스는 과학의 문외한

휘트스톤은 전신의 상업적 중요성에 대해 무관심

Samuel Morse

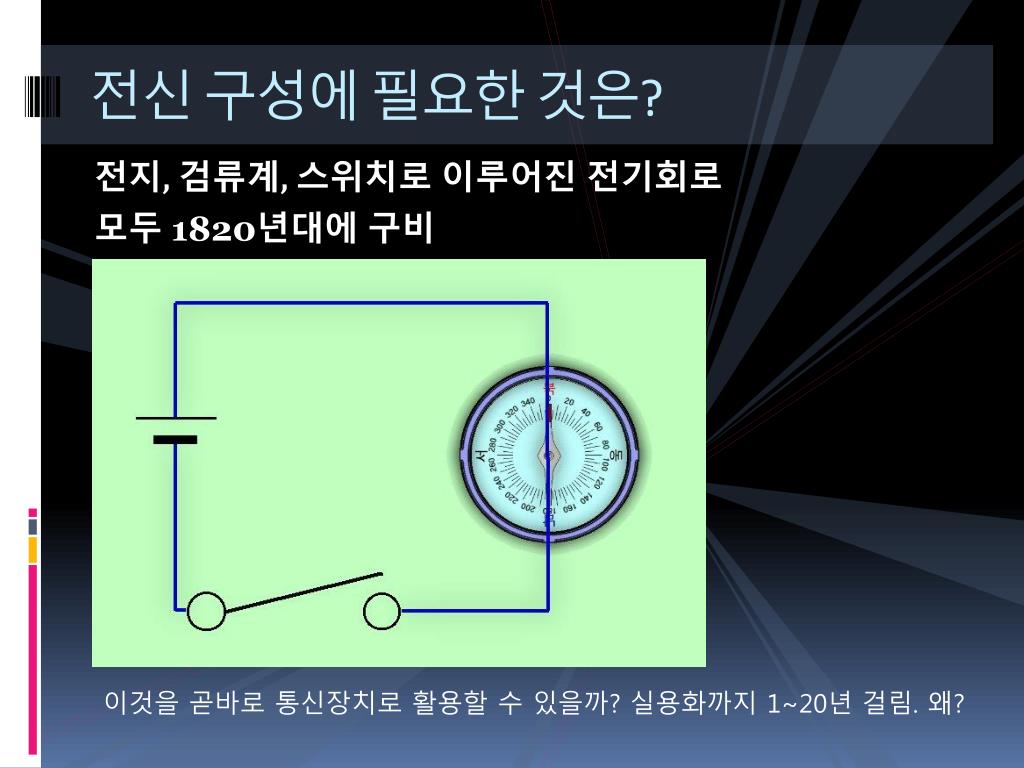

slide7
전신 구성에 필요한 것은?

전지, 검류계, 스위치로 이루어진 전기회로

모두 1820년대에 구비

이것을 곧바로 통신장치로 활용할 수 있을까? 실용화까지 1~20년 걸림. 왜?

slide8

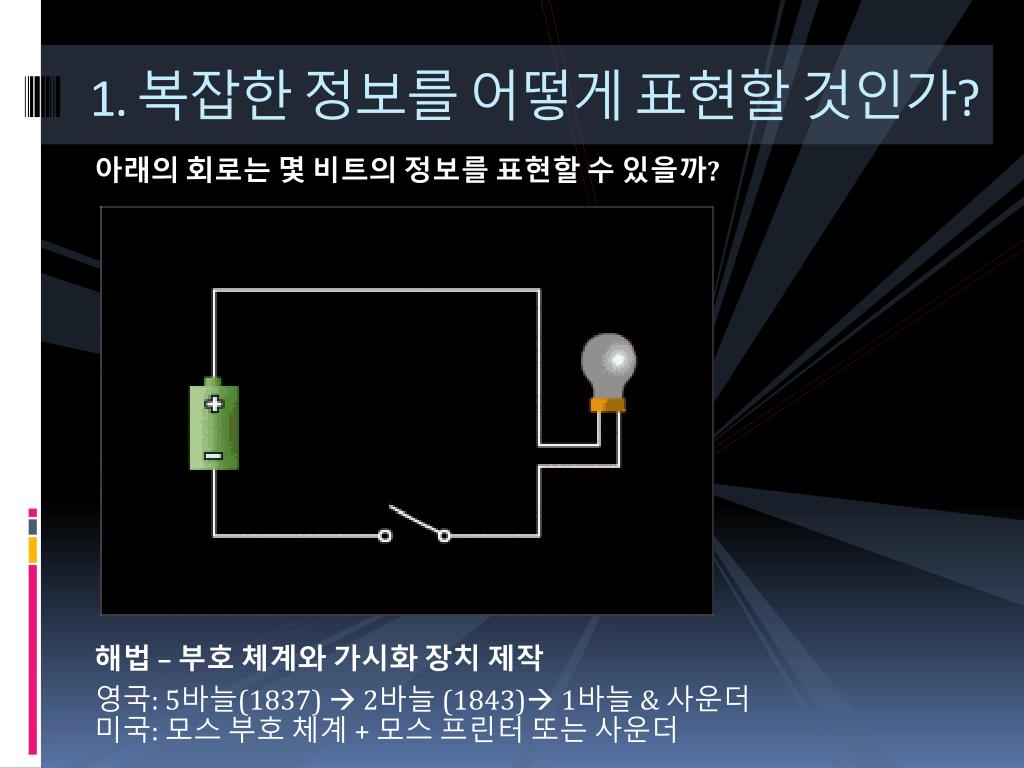

1. 복잡한 정보를 어떻게 표현할 것인가?

아래의 회로는 몇 비트의 정보를 표현할 수 있을까?

해법 – 부호 체계와 가시화 장치 제작

영국: 5바늘(1837)  2바늘 (1843) 1바늘 & 사운더 미국: 모스 부호 체계 + 모스 프린터 또는 사운더

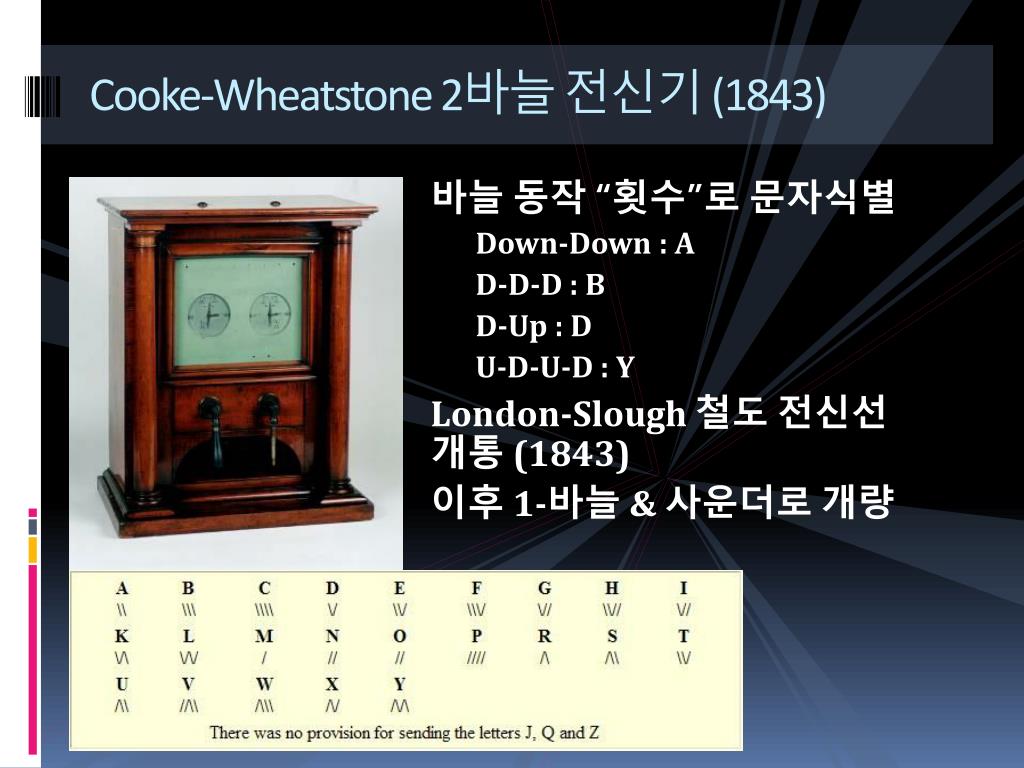

cooke wheatstone 2 1843
Cooke-Wheatstone 2바늘 전신기 (1843)

바늘 동작 “횟수”로 문자식별

Down-Down : A

D-D-D : B

D-Up : D

U-D-U-D : Y

London-Slough 철도 전신선 개통 (1843)

이후 1-바늘 & 사운더로 개량

slide11

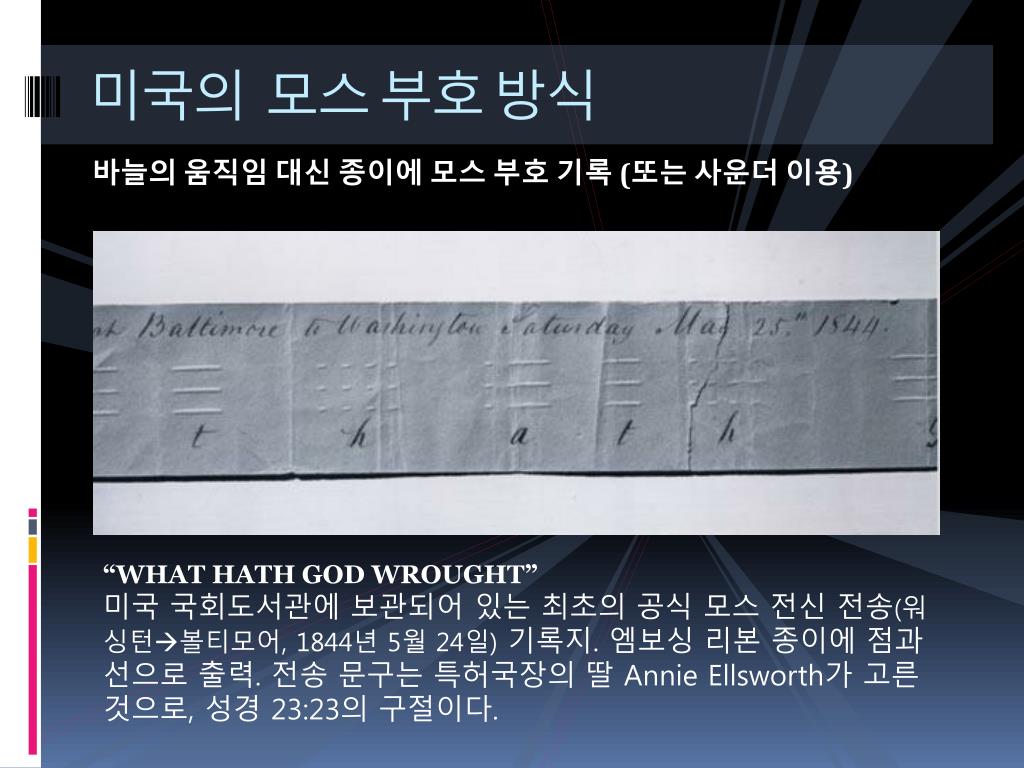

미국의 모스 부호 방식

바늘의 움직임 대신종이에 모스 부호 기록 (또는 사운더 이용)

“WHAT HATH GOD WROUGHT”

미국 국회도서관에 보관되어 있는 최초의 공식 모스 전신 전송(워싱턴볼티모어, 1844년 5월 24일)기록지. 엠보싱 리본 종이에 점과 선으로 출력. 전송 문구는 특허국장의 딸 Annie Ellsworth가 고른 것으로, 성경 23:23의 구절이다.

slide12

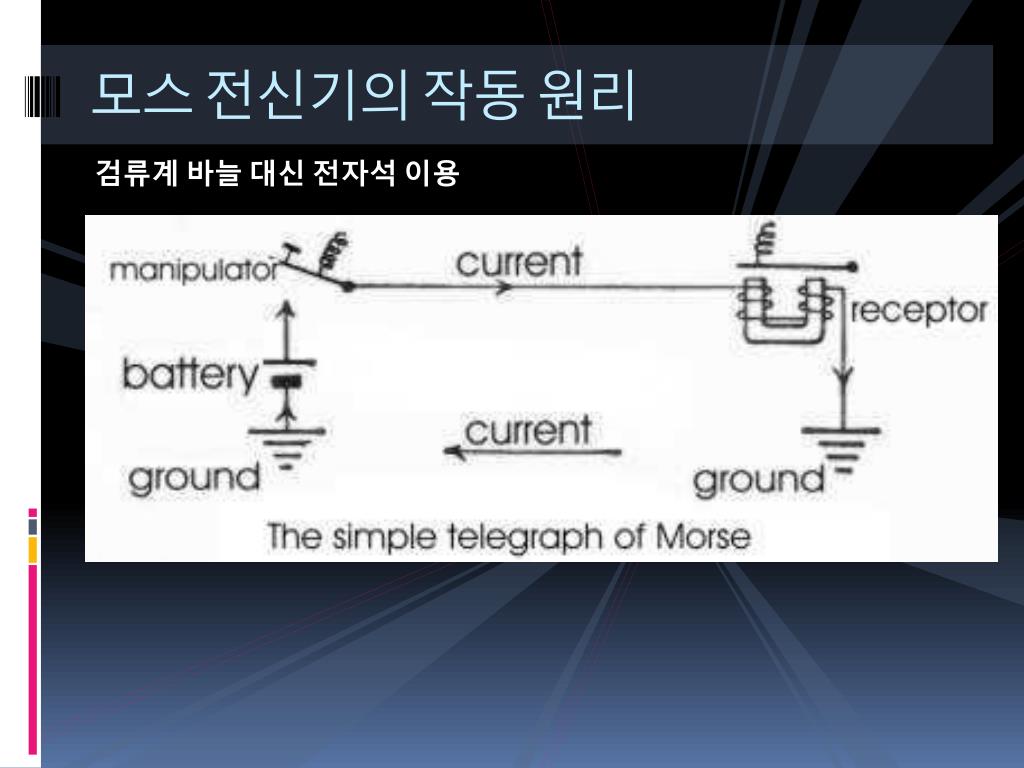

모스 전신기의 작동 원리

검류계 바늘 대신 전자석 이용

slide13

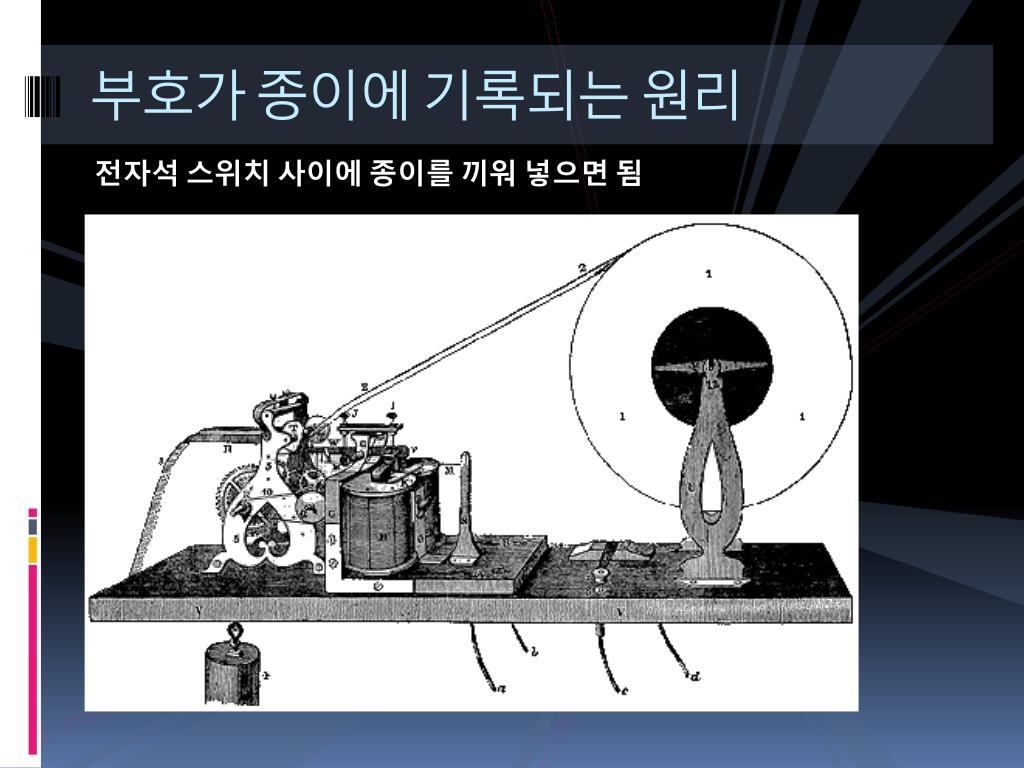

부호가 종이에 기록되는 원리

전자석 스위치 사이에 종이를 끼워 넣으면 됨

slide14

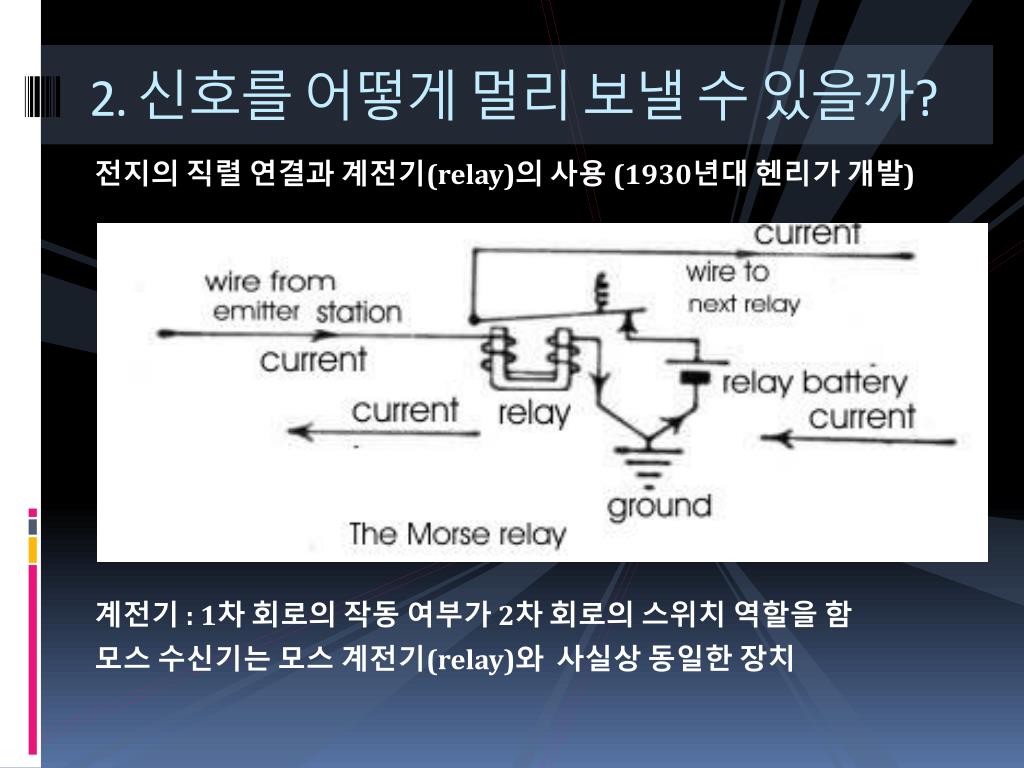

2. 신호를 어떻게 멀리 보낼 수 있을까?

전지의 직렬 연결과 계전기(relay)의 사용 (1930년대헨리가 개발)

계전기 : 1차 회로의 작동 여부가 2차 회로의 스위치 역할을 함

모스 수신기는 모스 계전기(relay)와 사실상 동일한 장치

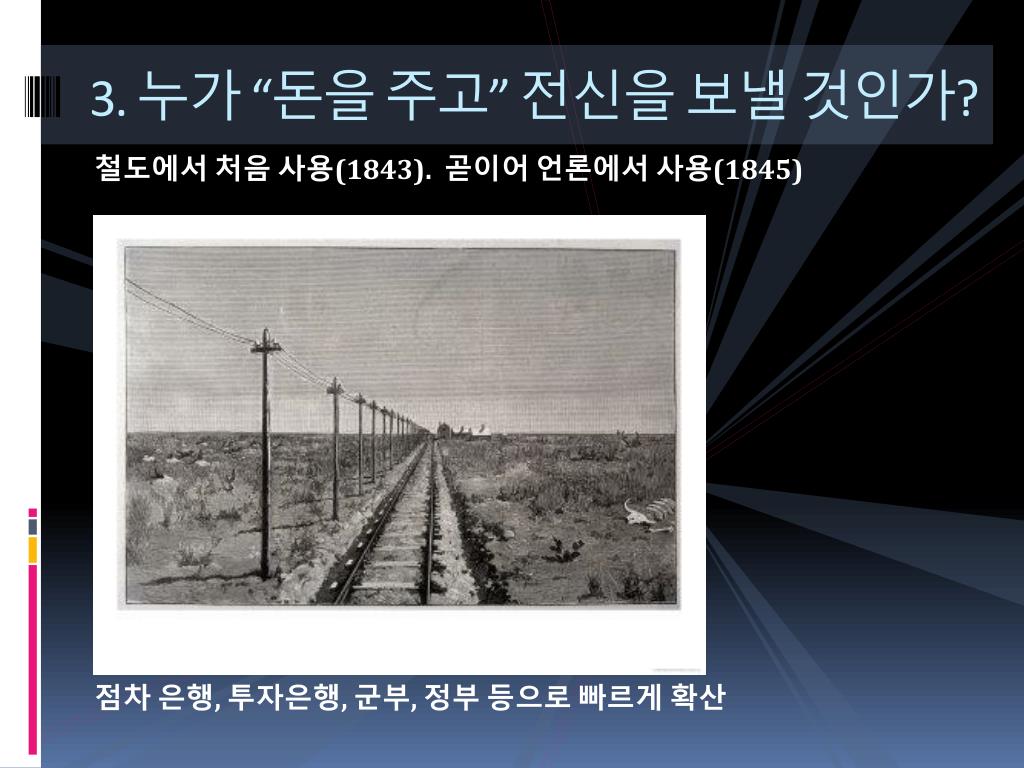

slide15
3. 누가 “돈을 주고” 전신을 보낼 것인가?

철도에서 처음 사용(1843). 곧이어 언론에서 사용(1845)

점차 은행, 투자은행, 군부, 정부 등으로 빠르게 확산

tawell 1945

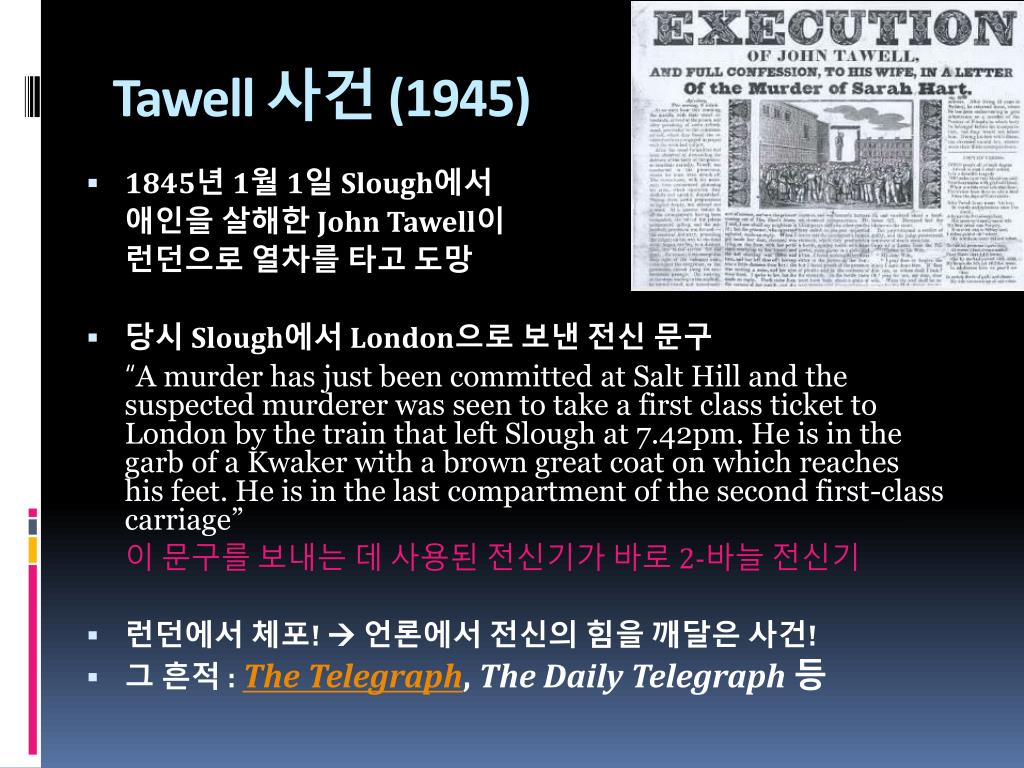

Tawell 사건 (1945)
  • 1845년 1월 1일 Slough에서

애인을 살해한 John Tawell이

런던으로 열차를 타고 도망

  • 당시 Slough에서 London으로 보낸 전신 문구

“A murder has just been committed at Salt Hill and the suspected murderer was seen to take a first class ticket to London by the train that left Slough at 7.42pm. He is in the garb of a Kwaker with a brown great coat on which reaches his feet. He is in the last compartment of the second first-class carriage”

이 문구를 보내는 데 사용된 전신기가 바로 2-바늘 전신기

  • 런던에서 체포!  언론에서 전신의 힘을 깨달은 사건!
  • 그 흔적 : The Telegraph, The Daily Telegraph등

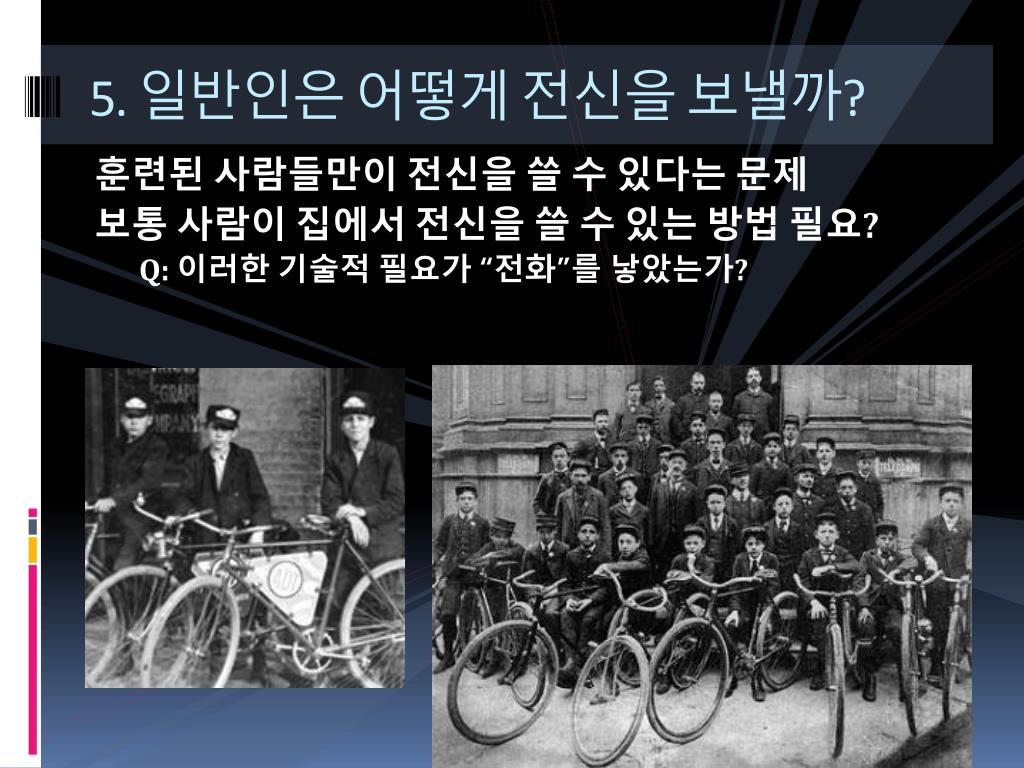

slide21
5. 일반인은 어떻게 전신을 보낼까?

훈련된 사람들만이 전신을 쓸 수 있다는 문제

보통 사람이 집에서 전신을 쓸 수 있는 방법 필요?

Q: 이러한 기술적 필요가 “전화”를 낳았는가?

slide25

19세기의

Cyber lover?
