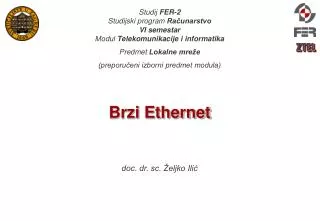

  1. Brzi Ethernet Studij FER-2 Studijski program Računarstvo VI semestar Modul Telekomunikacije i informatika Predmet Lokalne mreže (preporučeni izborni predmet modula) doc. dr. sc. Željko Ilić

  2. Standard 100BASE-T • 100BASE-T=Fast Ethernet = brzi Ethernet • standard IEEE 802.3u Brzi Ethernet

  3. Fizički sloj 100BASE-T LAN-ova • dva krajnja uređaja (DTE) moguće je izravno (bez posredovanja obnavljača ili komutacijskog čvora) povezati bilo kojom od gore navedenih opcija Brzi Ethernet

  4. Slojeviti model 100BASE-T LAN-a Brzi Ethernet

  5. Sučelje MII • MII konektor • 40 pinova, duljina MII kabela do 0,5 m • 18 linija za predaju, prijem i upravljanje • sučelje koristi dva takta: 2,5 MHz i 25 MHz • RMII (Reduced MII) - za obnavljače Brzi Ethernet

  6. 100BASE-TX povezivanje dvačvora standardom 100BASE-TX linijsko kodiranje u 100BASE-TX LAN-u Brzi Ethernet

  7. Prijenos okvira u 100BASE-TX LAN-u • u 100BASE-T LAN-ovima MAC okviri se na fizičkom sloju prenose kao neprekinuti slijed bita • p auze između okvira se popunjavaju znakovima IDLE Brzi Ethernet

  8. 100BASE-FX povezivanje dvačvora standardom 100BASE-FX linijsko kodiranje u opciji 100BASE-FX Brzi Ethernet

  9. 100BASE-T4 linijsko kodiranje u opciji 100BASE-T4 povezivanje dvačvora standardom 100BASE-T4 Brzi Ethernet

  10. 100BASE-T2 • standard IEEE 802.3y • 100BASE-T2 koristi linijski kod PAM 55 • brzina prijenosa na liniji iznosi 25 Mbauda Brzi Ethernet

  11. Obnavljači prvog razreda • class I repeater • podržava sve vrste 100BASE medija • mana: moguće korištenje samo jednog obnavljača • pretvaranje kodova u obnavljaču vodi porastu kašnjenja a) TX-TX 200m b) FX-FX 272 m c) T4-FX 100+131 m d) TX-FX 100+160,8 m Brzi Ethernet

  12. Obnavljači drugog razreda • class II repeater • nije dozvoljeno miješanje tehnologija • manje kašnjenje, nešto veći domet u odnosu na class I • složenije topologije ostvaruju se pomoću komutacijskih LAN čvorova; Brzi Ethernet

  13. Protokol Auto-Negotiation • podržava međudjelovanje različitih mrežnih stanica (kartica, priključaka) • podržava 10BASE-T, 10BASE-T FD, 100BASE-TX, 100BASE-TX FD, 100BASE-T4, 100BASE-T2 i 100BASE-T2 FD • FLP- Fast Link Pulse • NLP- Normal Link Pulse • trajanje FLP snopa je 2 ms • LTP (Link Test Pulse) = NLP Brzi Ethernet

  14. Auto-Negotiation i Autosensing • Auto-Negotiation • podržava automatsku konfiguraciju na najbolji mogući link između dva uređaja (npr. 100BASE-TX FD) • omogućuje povezivanje i sa starijim uređajima bez podrške za Auto-Negotiation • Autosensing • podržava automatsku konfiguraciju samo glede prijenosne brzine (10 ili 100 Mbit/s), ne podržava dvosmjernu (FD - full-duplex) opciju • stvara poteškoće kod međudjelovanja mrežnih uređaja Brzi Ethernet
