2. North-West of Russia Сравнительный анализ характеристик высоконапорных насосов с «мокрым» и «сухим» ротором, применяемых в системах холодного водоснабжения жилых зданий. 2007 2005 ООО Грундфос, Санкт-Петербург, 2009 г.

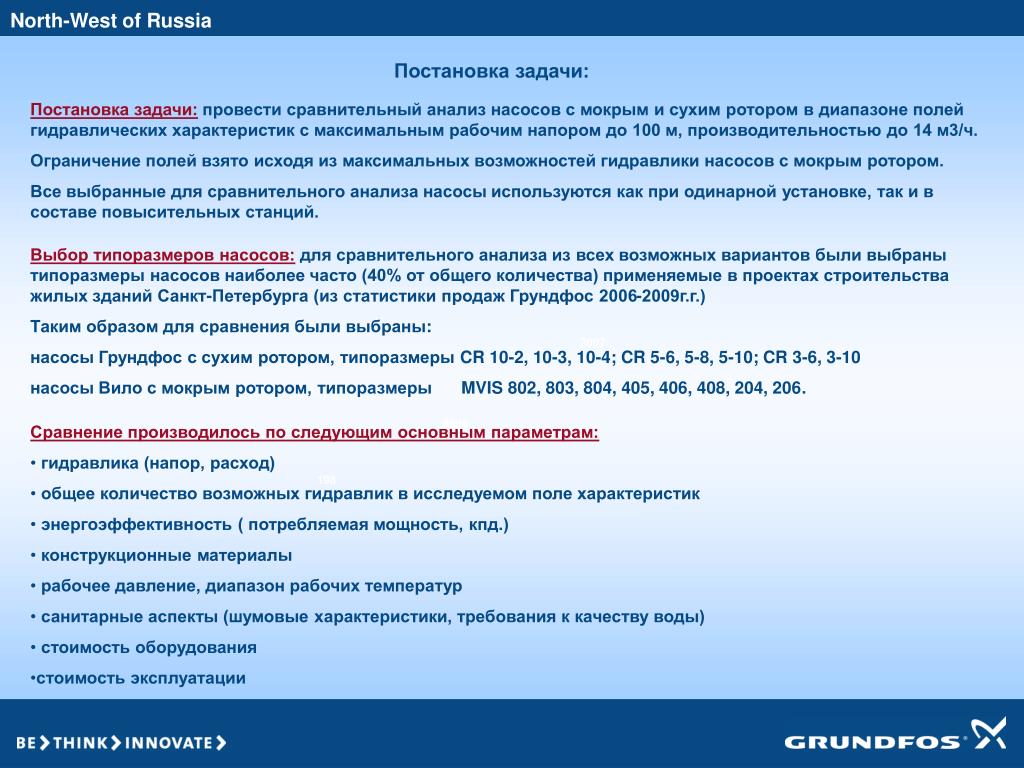

3. North-West of Russia Постановка задачи: Постановка задачи: провести сравнительный анализ насосов с мокрым и сухим ротором в диапазоне полей гидравлических характеристик с максимальным рабочим напором до 100 м, производительностью до 14 м3/ч. Ограничение полей взято исходя из максимальных возможностей гидравлики насосов с мокрым ротором. Все выбранные для сравнительного анализа насосы используются как при одинарной установке, так и в составе повысительных станций. Выбор типоразмеров насосов: для сравнительного анализа из всех возможных вариантов были выбраны типоразмеры насосов наиболее часто (40% от общего количества) применяемые в проектах строительства жилых зданий Санкт-Петербурга (из статистики продаж Грундфос 2006-2009г.г.) Таким образом для сравнения были выбраны: насосы Грундфос с сухим ротором, типоразмеры CR 10-2, 10-3, 10-4; CR 5-6, 5-8, 5-10; CR 3-6, 3-10 насосы Вило с мокрым ротором, типоразмеры MVIS 802, 803, 804, 405, 406, 408, 204, 206. 2007 • Сравнение производилось по следующим основным параметрам: • гидравлика (напор, расход) • общее количество возможных гидравлик в исследуемом поле характеристик • энергоэффективность ( потребляемая мощность, кпд.) • конструкционные материалы • рабочее давление, диапазон рабочих температур • санитарные аспекты (шумовые характеристики, требования к качеству воды) • стоимость оборудования • стоимость эксплуатации 2005 2005 198

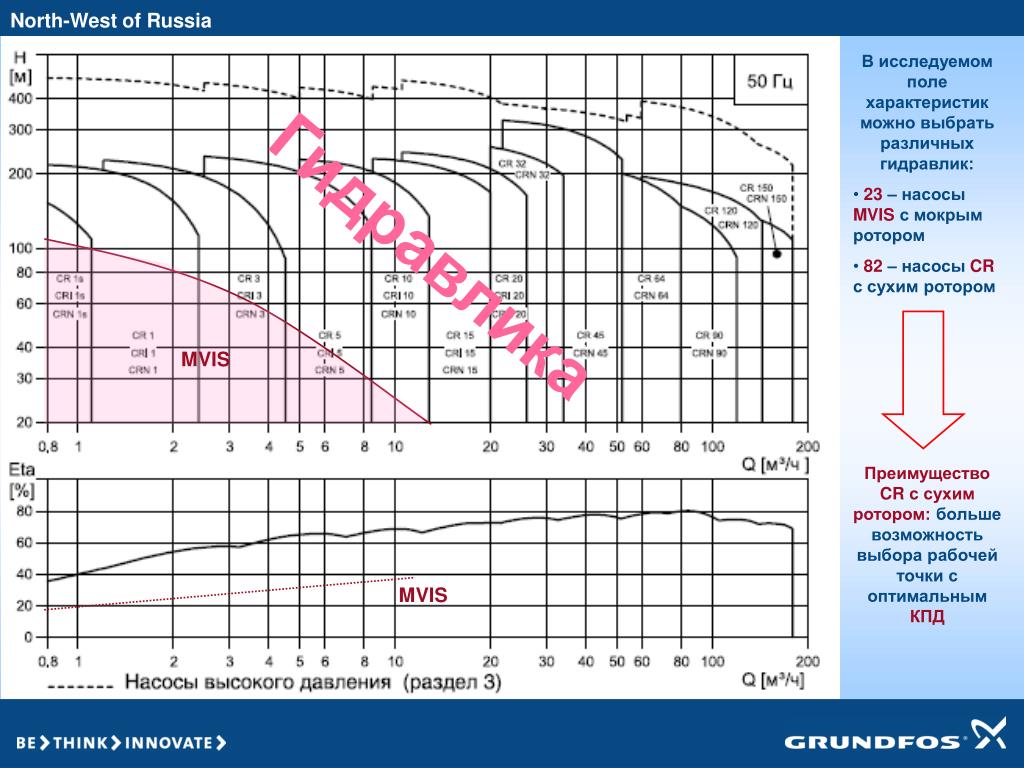

4. North-West of Russia • В исследуемом поле характеристик можно выбрать различных гидравлик: • 23 – насосы MVISс мокрым ротором • 82 – насосы CR с сухим ротором Гидравлика 2007 MVIS Преимущество CR с сухим ротором: больше возможность выбора рабочей точки с оптимальным КПД MVIS

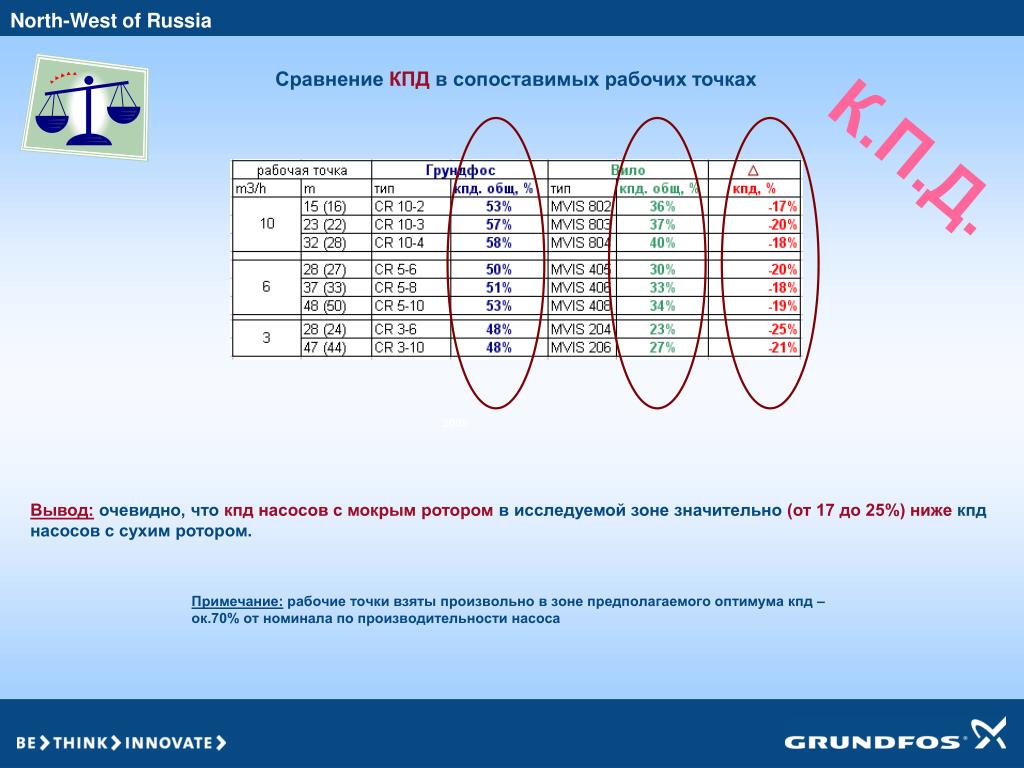

5. North-West of Russia Сравнение КПД в сопоставимых рабочих точках К.П.Д. 2007 2005 Вывод: очевидно, что кпд насосов с мокрым ротором в исследуемой зоне значительно (от 17 до 25%) ниже кпд насосов с сухим ротором. Примечание: рабочие точки взяты произвольно в зоне предполагаемого оптимума кпд – ок.70% от номинала по производительности насоса

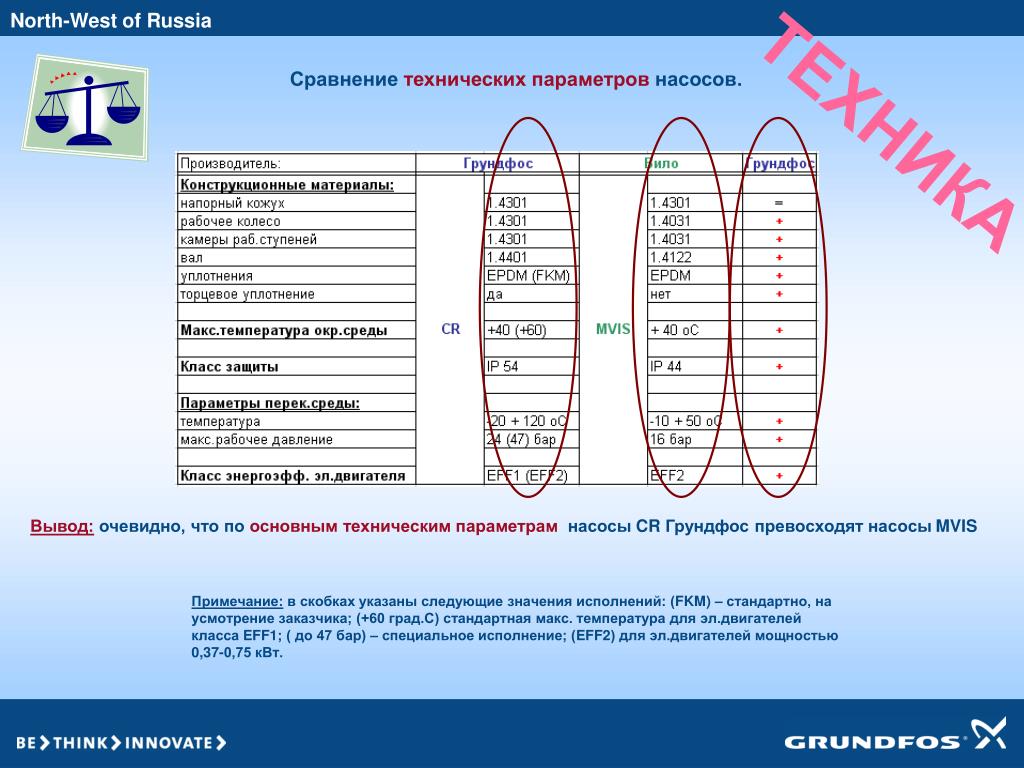

6. North-West of Russia Сравнение технических параметров насосов. ТЕХНИКА 2007 2005 Вывод: очевидно, что по основным техническим параметрам насосы CR Грундфос превосходят насосы MVIS Примечание: в скобках указаны следующие значения исполнений: (FKM) – стандартно, на усмотрение заказчика; (+60 град.С) стандартная макс. температура для эл.двигателей класса EFF1; ( до 47 бар) – специальное исполнение; (EFF2) для эл.двигателей мощностью 0,37-0,75 кВт.

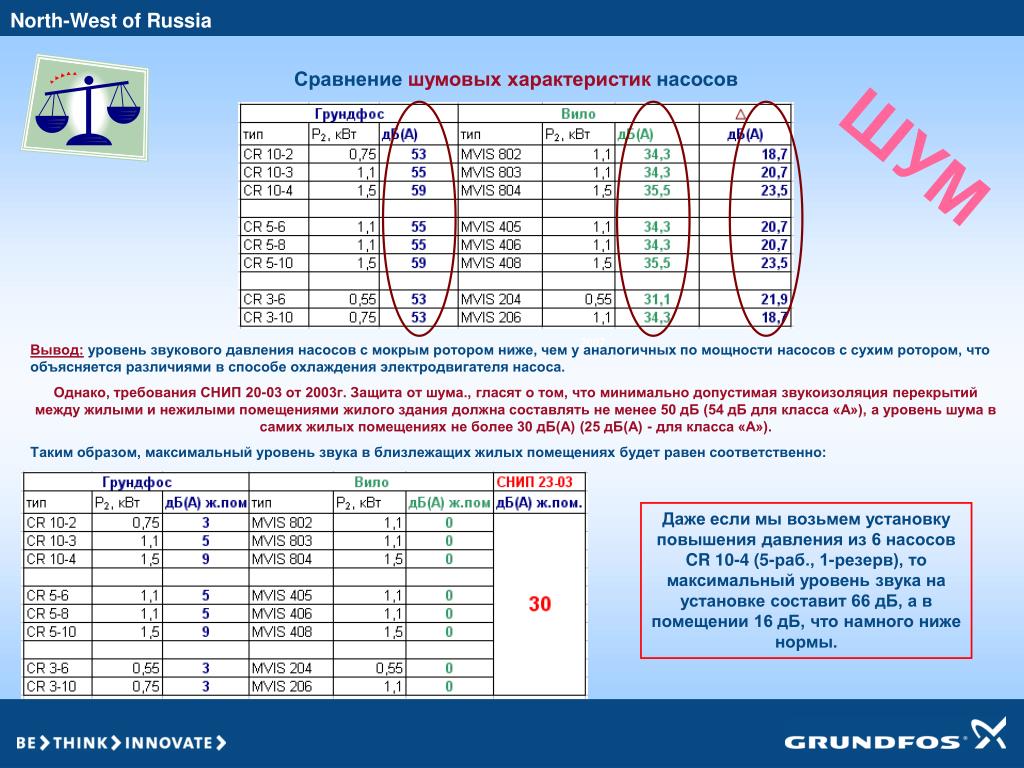

7. North-West of Russia Сравнение шумовых характеристик насосов ШУМ Вывод: уровень звукового давления насосов с мокрым ротором ниже, чем у аналогичных по мощности насосов с сухим ротором, что объясняется различиями в способе охлаждения электродвигателя насоса. Однако, требования СНИП 20-03 от 2003г. Защита от шума., гласят о том, что минимально допустимая звукоизоляция перекрытий между жилыми и нежилыми помещениями жилого здания должна составлять не менее 50 дБ (54 дБ для класса «А»), а уровень шума в самих жилых помещениях не более 30 дБ(А) (25 дБ(А) - для класса «А»). Таким образом, максимальный уровень звука в близлежащих жилых помещениях будет равен соответственно: 2007 2005 Даже если мы возьмем установку повышения давления из 6 насосов CR 10-4 (5-раб., 1-резерв), то максимальный уровень звука на установке составит 66 дБ, а в помещении 16 дБ, что намного ниже нормы.

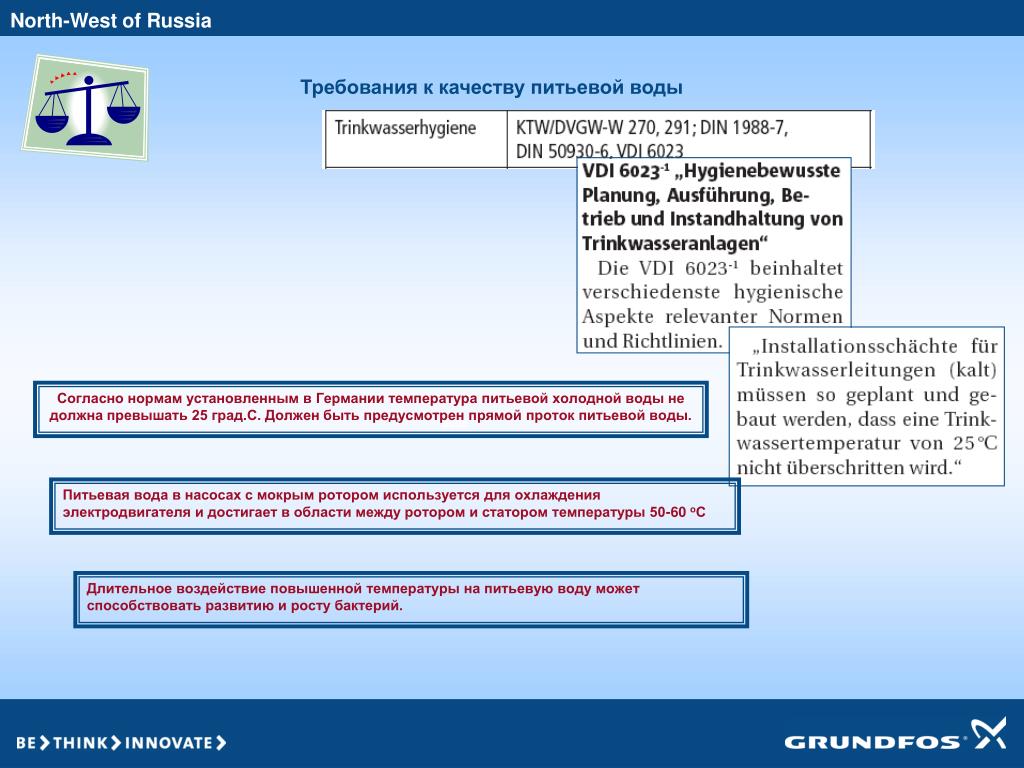

8. North-West of Russia Требования к качеству питьевой воды 2007 Согласно нормам установленным в Германии температура питьевой холодной воды не должна превышать 25 град.С. Должен быть предусмотрен прямой проток питьевой воды. 2005 Питьевая вода в насосах с мокрым ротором используется для охлаждения электродвигателя и достигает в области между ротором и статором температуры 50-60 оС Длительное воздействие повышенной температуры на питьевую воду может способствовать развитию и росту бактерий.

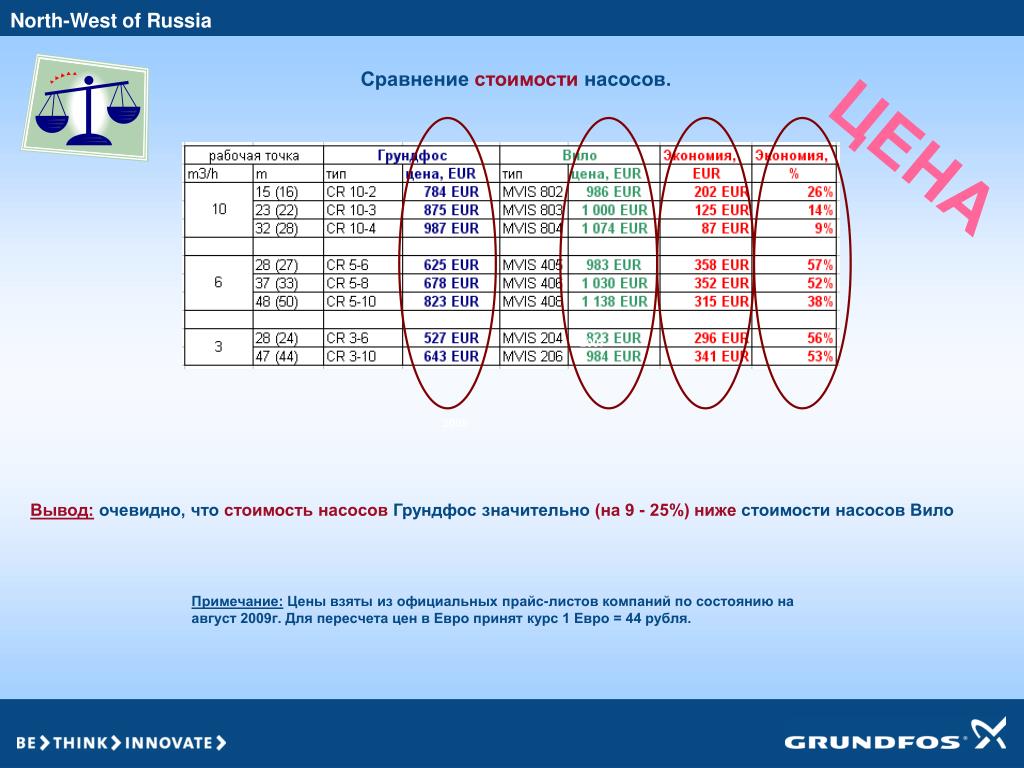

9. North-West of Russia Сравнение стоимости насосов. ЦЕНА 2007 2005 Вывод: очевидно, что стоимость насосов Грундфос значительно (на 9 - 25%) нижестоимости насосов Вило Примечание: Цены взяты из официальных прайс-листов компаний по состоянию на август 2009г. Для пересчета цен в Евро принят курс 1 Евро = 44 рубля.

10. North-West of Russia Сравнение затрат на электроэнергию насосов Первый слайд ЗАТРАТЫ 2007 Экономия электроэнергии с насосом CR 10-3 составит: 1,6-1,1=0,5 кВт/ч 9617-6704=2913 кВт/год; 22216-15486=6730 руб/год 2005 100 Вт х 5 Q=10.2 m3/h, H=22.8 m, P2=0.942 kW, P1=1.1 kW, ηнас.=67%, ηобщ.=57% !!! Если мы возьмем установку из 5 раб.насосов, то максимальная экономия может составить: 2,5 кВт/час, 14 565 кВт/год, 33 645 руб/год руб/год

11. North-West of Russia Общие выводы Сухой ротор (насосы CR Грундфос) • энергоэффективность • материалы • параметры среды • класс защиты • качество воды • уровень шума • стоимость • затраты на эксплуатацию Мокрый ротор (насосы MVIS Вило) • еще более низкий уровень шума 2007 2005

12. North-West of Russia Общие выводы Проведенный сравнительный анализ позволяет сделать вывод о том, что по всем основным параметрам насосы Грундфос серии CR превосходят представленные аналоги - насосы Вило серии MVIS. Исключением является уровень шума, который однако находится в рамках установленных санитарных норм (согласно СНИП 23-03 2003) у всех рассмотренных вариантов насосов обоих производителей. 2007 2005 Примечание: Все данные, приведенные в этой презентации, взяты из открытых источников – технической литературы, каталогов, статей, прайс-листов, официальных регламентирующих документов и могут быть проверены самостоятельно каждым желающим.
