  1. UNIDAD V • HARDWARE.......... CONCEPTOS GENERALES

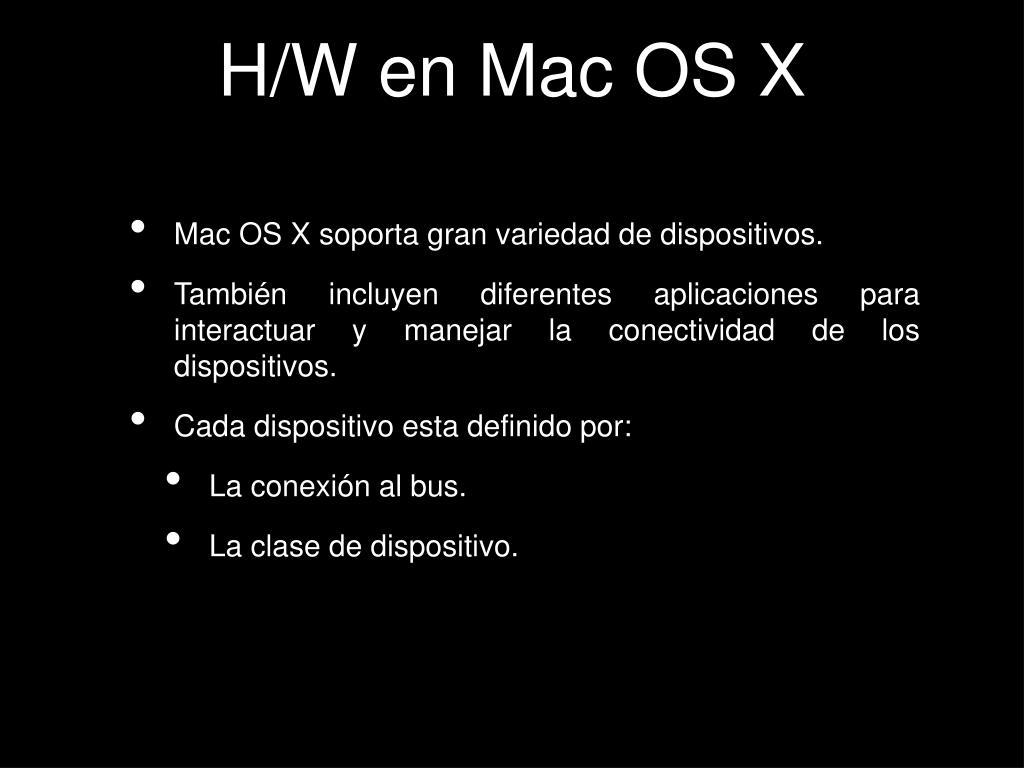

  2. H/W en Mac OS X • Mac OS X soporta gran variedad de dispositivos. • También incluyen diferentes aplicaciones para interactuar y manejar la conectividad de los dispositivos. • Cada dispositivo esta definido por: • La conexión al bus. • La clase de dispositivo.

  3. Bus • El Hardware de tu Mac está conectado a través de buses. • Los buses permiten la conexión entre periféricos.

  4. USB 1.0 / 2.0 • Universal Serial Bus, es una interfaz para dispositivos externos. • Se pueden conectar y desconectar en “caliente” • USB 1.0/1.1 es la versión original, transmite a 12Mbit/s • USB 2.0 transmite a 480Mbit/s • 3 tipos de velocidades: • Máxima 480Mbit/s • Rápida 12Mbit/s • Baja 1.5Mbit/s

  5. FireWire 400/800 • Actualmente todas las Mac vienen con uno o más puertos FireWire 400(IEEE 1394a) incorporados. • Transmiten a velocidades desde 400Mbit/s hasta 800Mbit/s • Proveen mayor energía a los dispositivos, 30 V y 1.5A. • Ideal para transmisión de datos en grandes cantidades (audio, vídeo). • Tipos: • 4-pin: no necesitan un dispositivo de poder (cámaras digitales.) • Firewire 400 Mbit/s: conectores 6-pin. • Firewire 800 Mbit/s: conectores 9-pin.

  6. Bluetooth • Es un protocolo de conexión de corto alcance. • Utilizado en computadores personales, portátiles, PDA, teléfonos móviles, cámaras, impresoras, etc. • Utiliza una frecuencia global de 2.4Ghz. • Bluetooth utiliza radio frecuencia para transmitir los datos. • Tiene un alcance máximo de 10m.

  7. Otros tipos de Buses de Datos • PCI - PCIx • Son tarjetas de expansión que son instaladas dentro del computador antes de que esta se encendida. • Pueden ser utilizadas para conectar buses USB/FireWire extras. • PCI soporta una velocidad de bus de datos de 66 Mhz, PCIx 133 Mhz • AGP • Diseñados especialmente para tarjetas de video de alta resolución. • Tienen una velocidad de transmisión superior a la de los puertos PCI (533Mhz)

  8. Otros tipos de Buses de Datos • PC Cards • Conocidas como tarjetas PCMCIA, utilizadas en dispositivos portátiles. • ATA - Serial ATA • Utilizado para conectar dispositivos de almacenamiento • Los dispositivos Serial ATA transmiten a una velocidad mayor a los buses ATA, 1.5Gbit/s • SCSI • Es un bus de alta velocidad para dispositivos de almacenamiento. • Son costosos en comparación a los dispositivos ATA.

  9. Clases de Dispositivos • Mac OS X agrupa los dispositivos en clases o tipos, para determinar su interacción y funcionalidad.

  10. Dispositivo de Interfaz Humana • Incluye todo tipo de hardware para ingresar datos o controlar el computador. • Entre ellos tenemos: Mouse, teclados, joysticks, tablet PC.

  11. Cámaras y Scanners • Mac OS X posee un Framework para la captura de imágenes, al momento de conectar una cámara o scanner el sistema ejecuta la aplicación apropiada para manejar el dispositivo.

  12. Dispositivos de Almacenamiento • Mac OS X soporta una amplia variedad de dispositivos de almacenamiento, desde discos SCSI hasta discos USB externos.

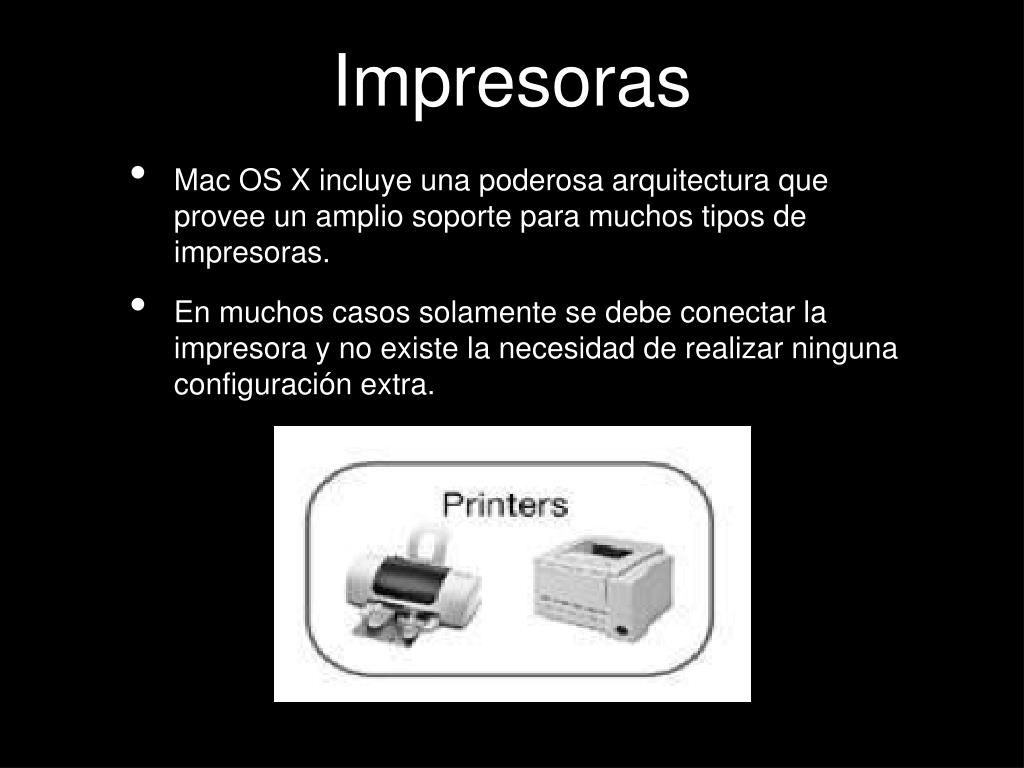

  13. Impresoras • Mac OS X incluye una poderosa arquitectura que provee un amplio soporte para muchos tipos de impresoras. • En muchos casos solamente se debe conectar la impresora y no existe la necesidad de realizar ninguna configuración extra.

  14. Entendiendo el Proceso de Impresión • Mac OS X utiliza una interfaz entre el modo gráfico y la plataforma de impresión CUPS (Common Unix Printing System) • El proceso convierte el archivo a un formato que la impresora entiende (Archivo PDF Spool). • El servicio CUPS está funcionando en el puerto 631.

  15. Resolución de Problemas • Cuando nuestra Mac no enciende. • 1 Beep - Memoria RAM no instalada. • 2 Beeps - Memoria RAM incompatible • 3 Beeps - Memoria defectuosa. • 4 Beeps - Imagen de inicio defectuosa en BootROM • 5 Beeps - El procesador es inutilizable. Buscando servidor de inicio en la Red Se ha encontrado el BootX No se ha encontrado BootX No se encuentra el sistema operativo
