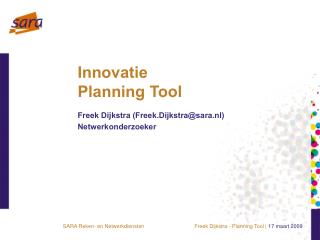

  1. InnovatiePlanning Tool Freek Dijkstra (Freek.Dijkstra@sara.nl) Netwerkonderzoeker SARA Reken- en Netwerkdiensten Freek Dijkstra - Planning Tool | 17 maart 2009

  2. ICTS HPCV HPN SARA SARA Reken- en Netwerkdiensten Freek Dijkstra - Planning Tool | 17 maart 2009

  3. R & D Protocol testen Hardware testen Software ontwikkeling Proof-of-Concept Network ontwerp Veranderingen Standardizatie Natuurkunde Engineering Prototyping Informatica Problemen Incidenten Wiskunde Helpdesk Wetenschap (“Research”) Innovatie (“Development”) Exploitatie (“Operations”) SARA Reken- en Netwerkdiensten Freek Dijkstra - Planning Tool | 17 maart 2009

  4. Innovatie Projecten • SURFnet6 Essentiele Innovatie(Hardware testen, Software ontwikkeling, ...) • MAC-in-MAC Ethernet, Ethernet OAM • Bidirectional Forwarding Detection (BFD) • Monitoring • Topology Discovery • TL1 Toolkit • SURFnet6 Research on Networks(Proof-of-Concepts, Standardizatie, ...) • Network beschrijvingen (NDL, NML) • Network plannen, paden vinden, capaciteit plannen • DEISA(Supercomputing infrastructure) • End-to-end monitoring • CineGrid, OptIPuter • Vizualisatie (samen met HPCV) SARA Reken- en Netwerkdiensten Freek Dijkstra - Planning Tool | 17 maart 2009

  5. SURFnet6 • Hybride netwerk • IP connectiviteit (IPv4, IPv6, unicast, multicast) • lichtpaden (point-to-point) • Meerdere dynamic lagen • Fiber laag (static) • WDM laag (In practice: static) • TDM laag (dynamic) • IP laag (dynamic) • Control planes • DRAC • Handmatig SARA Reken- en Netwerkdiensten Freek Dijkstra - Planning Tool | 17 maart 2009

  6. SURFnet6 - Fiber laag SARA Reken- en Netwerkdiensten Freek Dijkstra - Planning Tool | 17 maart 2009

  7. SURFnet6 - WDM laag SARA Reken- en Netwerkdiensten Freek Dijkstra - Planning Tool | 17 maart 2009

  8. SURFnet6 - TDM laag SARA Reken- en Netwerkdiensten Freek Dijkstra - Planning Tool | 17 maart 2009

  9. Vinden van Kortste Paden netwerk • Hoe vindt je een korste pad door dit doolhof? • Reserve verbindingen • Unprotected • Protected • Redundant • Voorkom Single Point of Failure voor reserve verbindingen • Don’t use the same link twice • Don’t use the same device twice • Don’t use the same site twice • Vermijdt of prefereer center stage (verbinding tussen Amsterdam1 en Amsterdam2) SARA Reken- en Netwerkdiensten Freek Dijkstra - Planning Tool | 17 maart 2009

  10. 1 2 3 1 2 0 3 2 Dijkstra AlgoritmeVind het korste pad in een graaf B 1 C 1 1 A 1 D 1 E H 1 1 1 1 F G SARA Reken- en Netwerkdiensten Freek Dijkstra - Planning Tool | 17 maart 2009

  11. Suurballe AlgoritmeVind twee disjuncte korste paden B 1 C Bhandari's oplossing voor Suurballe's probleemVind 2 (of k) disjuncte paden door een graafJ.W. Suurballe formuleerde dit probleem in 1974, en gaf een oplossing. Ramesh Bhandari beschreef een simplere oplossing in zijn boek Survivable Networks (1999). 1 1 A 1 D 1 E H 1 1 1 1 F G SARA Reken- en Netwerkdiensten Freek Dijkstra - Planning Tool | 17 maart 2009

  12. Suurballe AlgoritmeVind twee disjuncte korste paden B 1 C 1 1 A 1 D 1 E H 1 1 1 1 F G SARA Reken- en Netwerkdiensten Freek Dijkstra - Planning Tool | 17 maart 2009

  13. Suurballe AlgoritmeVind twee disjuncte korste paden B 1 C 1 1 A -1 D -1 E H -1 1 1 1 F G SARA Reken- en Netwerkdiensten Freek Dijkstra - Planning Tool | 17 maart 2009

  14. Suurballe AlgoritmeVind twee disjuncte korste paden B 1 C 1 1 A 1 D 1 -1 E H 1 1 1 1 F G SARA Reken- en Netwerkdiensten Freek Dijkstra - Planning Tool | 17 maart 2009

  15. Shared Risk Link Groups (SRLG) B SRLG2 A D SRLG1 C SARA Reken- en Netwerkdiensten Freek Dijkstra - Planning Tool | 17 maart 2009

  16. Shared Risk Link Groups (SRLG) B SRLG2 SRLG1, SRLG2 A D SRLG1 C SARA Reken- en Netwerkdiensten Freek Dijkstra - Planning Tool | 17 maart 2009

  17. Shared Risk Link Groups (SRLG) • NP-compleet probleemMaximum running time van elk algoritme is niet-polynomiaal ∝(n2), maar exponentieel ∝(2n) met het aantal nodes n. • Brute-force algoritme geïmplementeerd door Rob Juffermans (TU Delft) SARA Reken- en Netwerkdiensten Freek Dijkstra - Planning Tool | 17 maart 2009

  18. B B B B B B B A A A A A A A D D D D D D D C C C C C C C Shared Risk Link Groups (SRLG) no solution + + + no solution SARA Reken- en Netwerkdiensten Freek Dijkstra - Planning Tool | 17 maart 2009

  19. Shared Risk Link Groups (SRLG) • SURFnet6 • ~5 Shared Risk fysieke fibers (zelfde sleuf onder de stoep) • ~27 Shared Risk WDM verbindingen door gebruik zelfde fiber (WDM) • Totaal: 32 Shared Risk Link Groups • 2^32 = 4294967296 mogelijke combinaties van SRLG’s om te testen. SARA Reken- en Netwerkdiensten Freek Dijkstra - Planning Tool | 17 maart 2009

  20. Shared Risk Link Groups (SRLG) Beperkingen pad #1: Verbiedt ∅ Verbiedt {SRLG1} Verbiedt {SRLG2} Verbiedt {SRLG3} Verbiedt {SRLG1, SRLG2} Verbiedt {SRLG2, SRLG3} Verbiedt {SRLG1, SRLG3} Verbiedt {SRLG1, SRLG2, SRLG3} SARA Reken- en Netwerkdiensten Freek Dijkstra - Planning Tool | 17 maart 2009

  21. Path Planning Tool – Demo SARA Reken- en Netwerkdiensten Freek Dijkstra - Planning Tool | 17 maart 2009

  22. Path Planning Tool – Demo SARA Reken- en Netwerkdiensten Freek Dijkstra - Planning Tool | 17 maart 2009

  23. Path Planning Tool – Demo SARA Reken- en Netwerkdiensten Freek Dijkstra - Planning Tool | 17 maart 2009

  24. Path Planning Tool – Demo SARA Reken- en Netwerkdiensten Freek Dijkstra - Planning Tool | 17 maart 2009

  25. Meerdere Backup Paden(Onopgelost Probleem #1) 100 Asd2 Asd1 centre stage 300 300 Red ring WDM Amf Zl 300 SARA Reken- en Netwerkdiensten Freek Dijkstra - Planning Tool | 17 maart 2009

  26. Meerdere Reserve Paden(Onopgelost Probleem #1) 100 Asd2 Asd1 300 300 SRLG1 SRLG3 SRLG2 Amf Zl 300 SARA Reken- en Netwerkdiensten Freek Dijkstra - Planning Tool | 17 maart 2009

  27. Gelijktijdig Verzoek(Onopgelost Probleem #2) • Volgorde 1 • 1. Pad A–C • 2. Pad B–D • Volgorde 2 • 1. Pad B–D • 2. Pad A–C B A C E D SARA Reken- en Netwerkdiensten Freek Dijkstra - Planning Tool | 17 maart 2009
