  1. REPRESENTAÇÃO DE PROJETOS DESENHO DE PROJETOS

  2. NORMAS A CONSULTAR • NBR 6492/94 – Representação de projetos de arquitetura • NBR 8196/99 – Emprego de escalas • NBR 8403/84 – Aplicações de linha – tipos e larguras • NBR 10068/87 – Folha de desenho – leitura e dimensões • NBR 13142/99 – Dobramento e cópia

  3. INTRODUÇÃO • Critérios a serem utilizados para a elaboração de projetos, principalmente na construção civil, e uso de layout para mapas de riscos. • Representação de projetos.

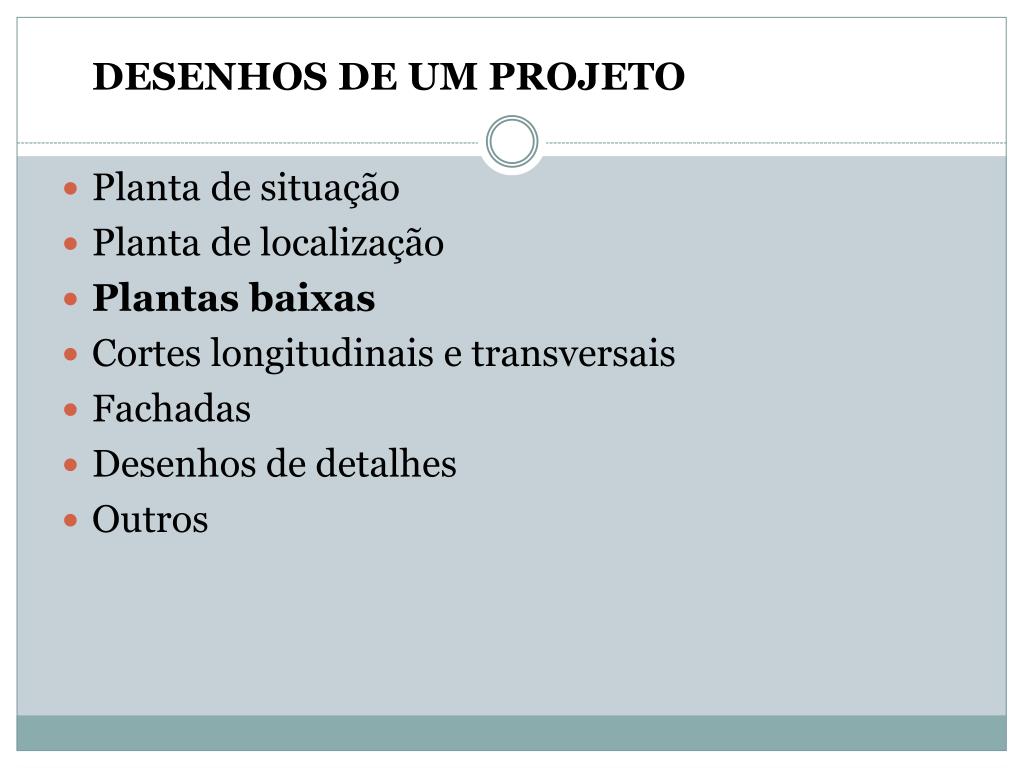

  4. DESENHOS DE UM PROJETO • Planta de situação • Planta de localização • Plantas baixas • Cortes longitudinais e transversais • Fachadas • Desenhos de detalhes • Outros

  5. Plantas baixas

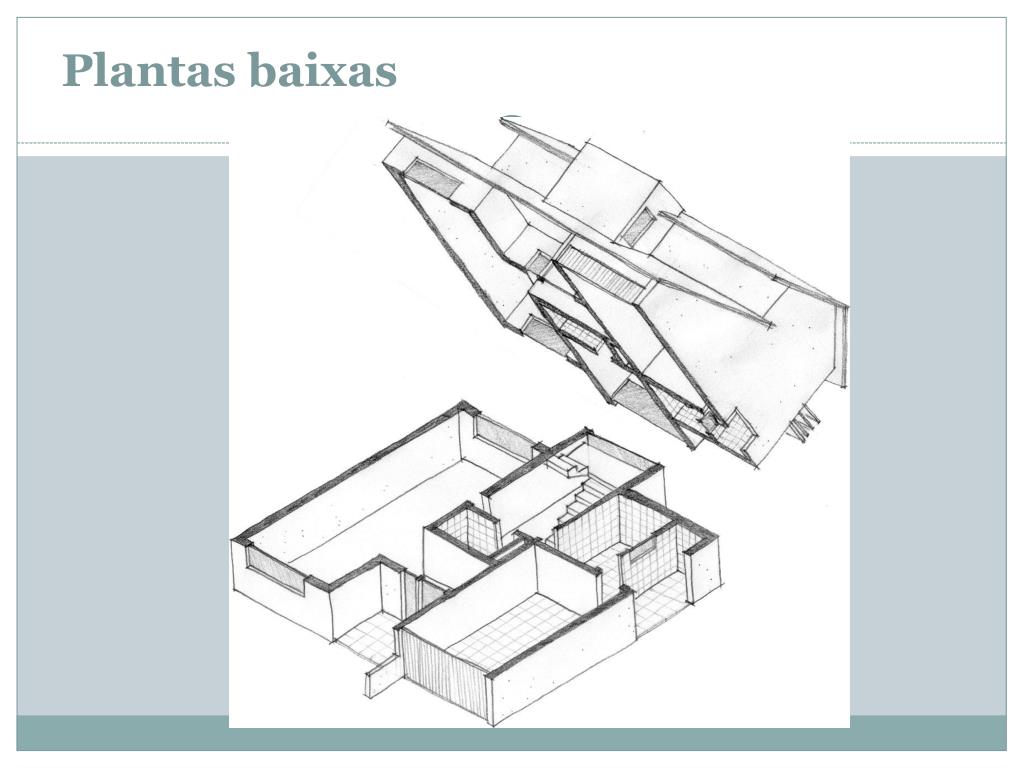

  6. Plantas baixas • Plano horizontal de corte, junto ao plano do piso, o qual se direciona acerca de 1.20m de altura (entre verga da porta e peitoril da janela) • Representa-se o que um observador posicionado a uma distância infinita veria ao olhar do alto a edificação cortada

  7. Plantas baixas

  8. Construção planta • Demarcar as paredes • Representar as esquadrias • Representar louças sanitárias • Representar os “pisos frios” • Representar a projeção dos beirais • Representar os textos e a cotas

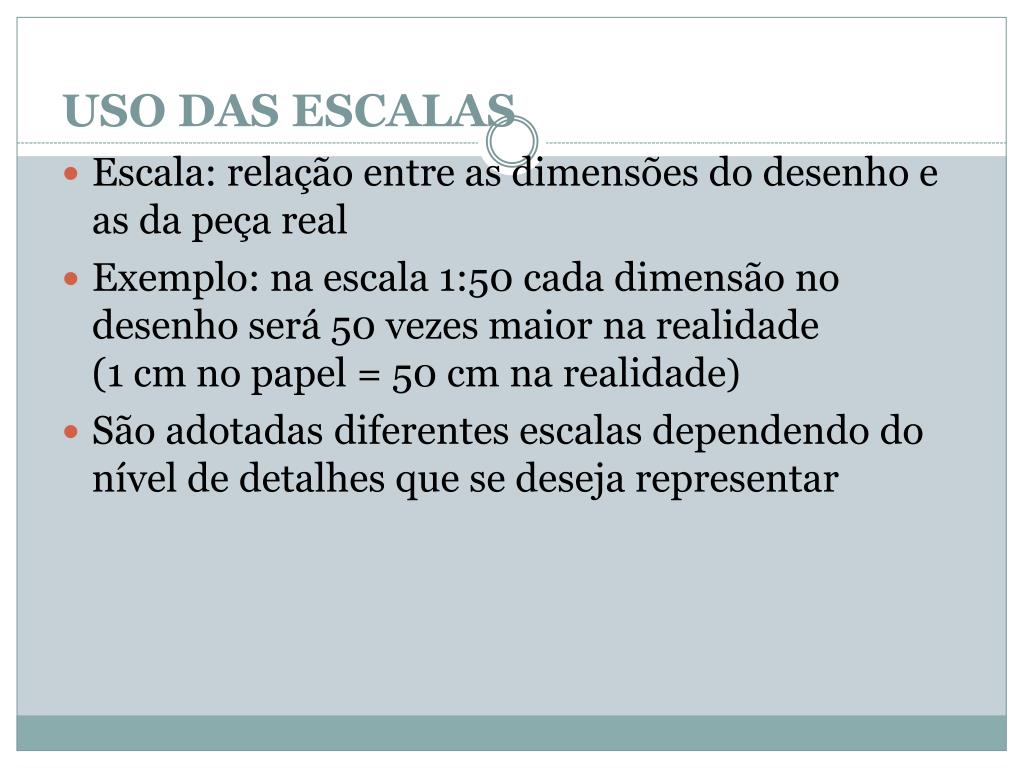

  9. USO DAS ESCALAS • Escala: relação entre as dimensões do desenho e as da peça real • Exemplo: na escala 1:50 cada dimensão no desenho será 50 vezes maior na realidade (1 cm no papel = 50 cm na realidade) • São adotadas diferentes escalas dependendo do nível de detalhes que se deseja representar

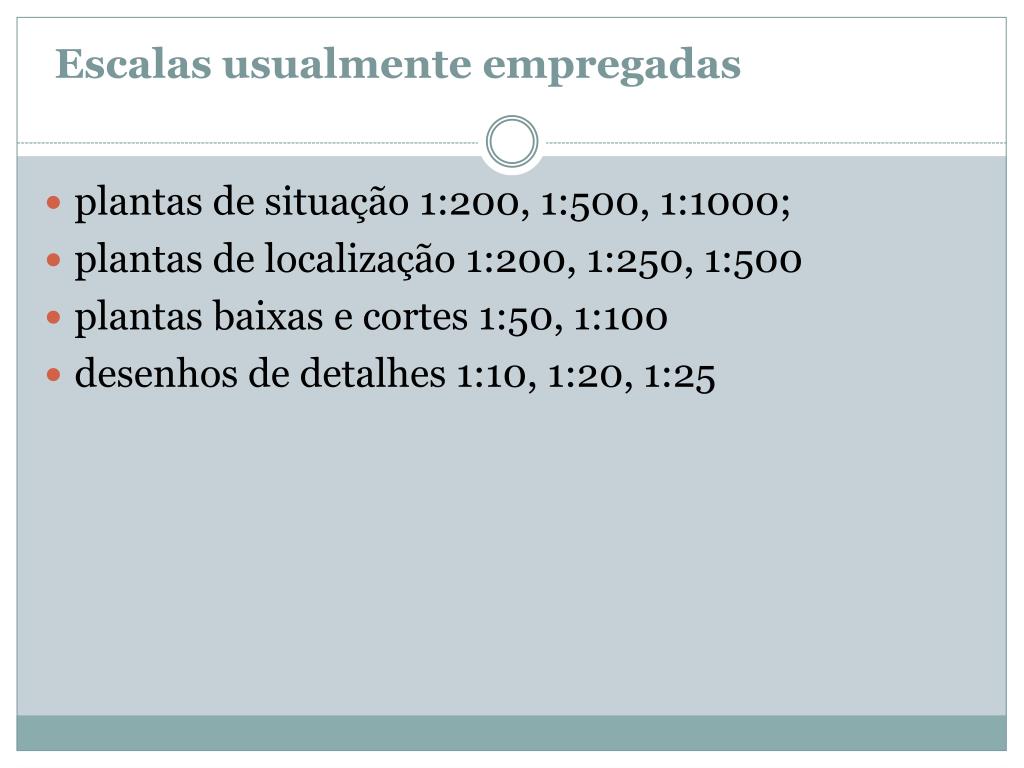

  10. Escalas usualmente empregadas • plantas de situação 1:200, 1:500, 1:1000; • plantas de localização 1:200, 1:250, 1:500 • plantas baixas e cortes 1:50, 1:100 • desenhos de detalhes 1:10, 1:20, 1:25

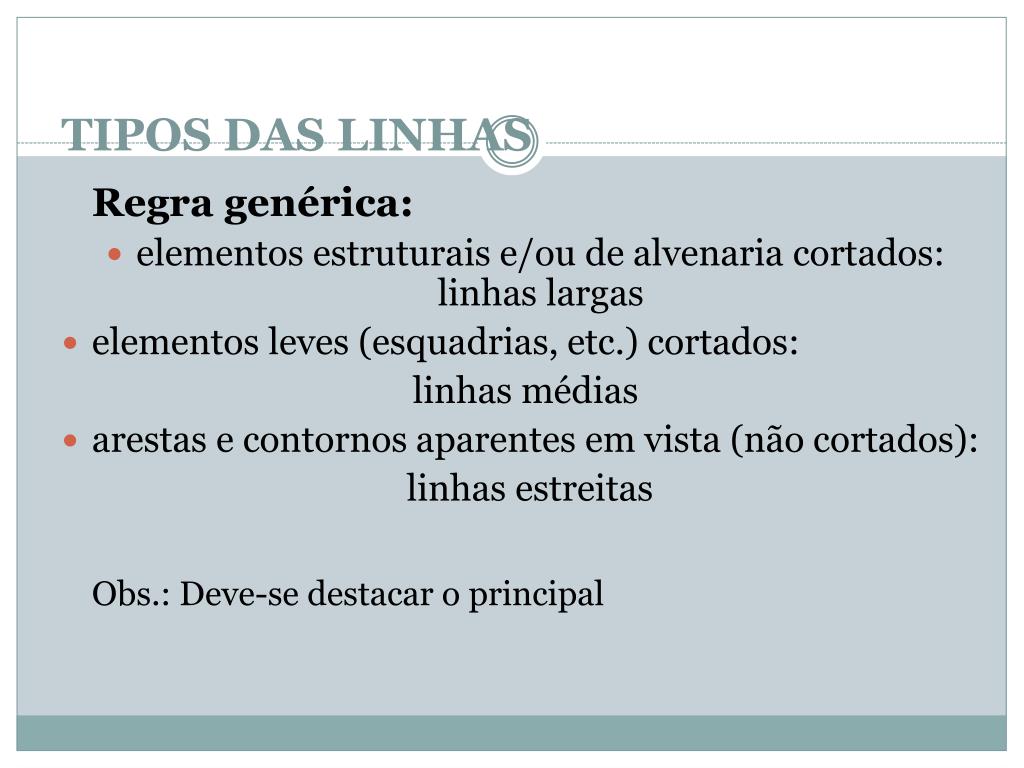

  11. TIPOS DAS LINHAS Regra genérica: • elementos estruturais e/ou de alvenaria cortados: linhas largas • elementos leves (esquadrias, etc.) cortados: linhas médias • arestas e contornos aparentes em vista (não cortados): linhas estreitas Obs.: Deve-se destacar o principal

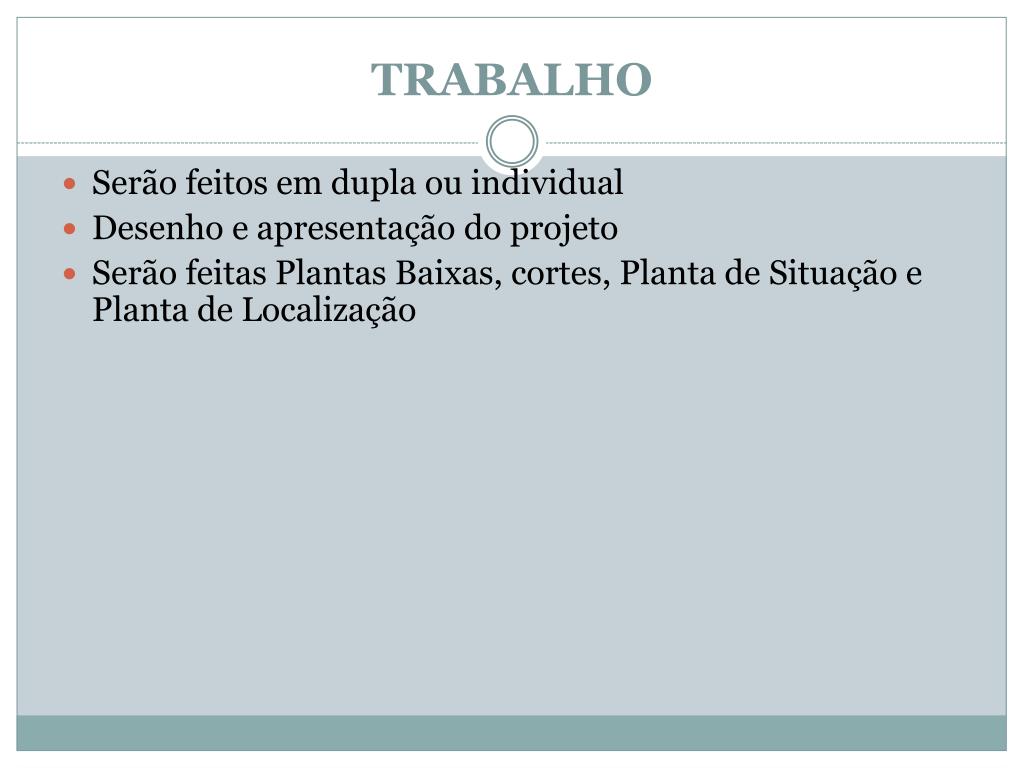

  12. TRABALHO • Serão feitos em dupla ou individual • Desenho e apresentação do projeto • Serão feitas Plantas Baixas, cortes, Planta de Situação e Planta de Localização

  13. Execução da planta baixa • Verificar impresso sobre a representação gráfica • Ler a NBR 6492 • Utilização de materiais de desenho

  14. Informações p/ execução das Plantas Baixas

  15. COTAS E REFERÊNCIAS DE NÍVEL • Usar cotas em série

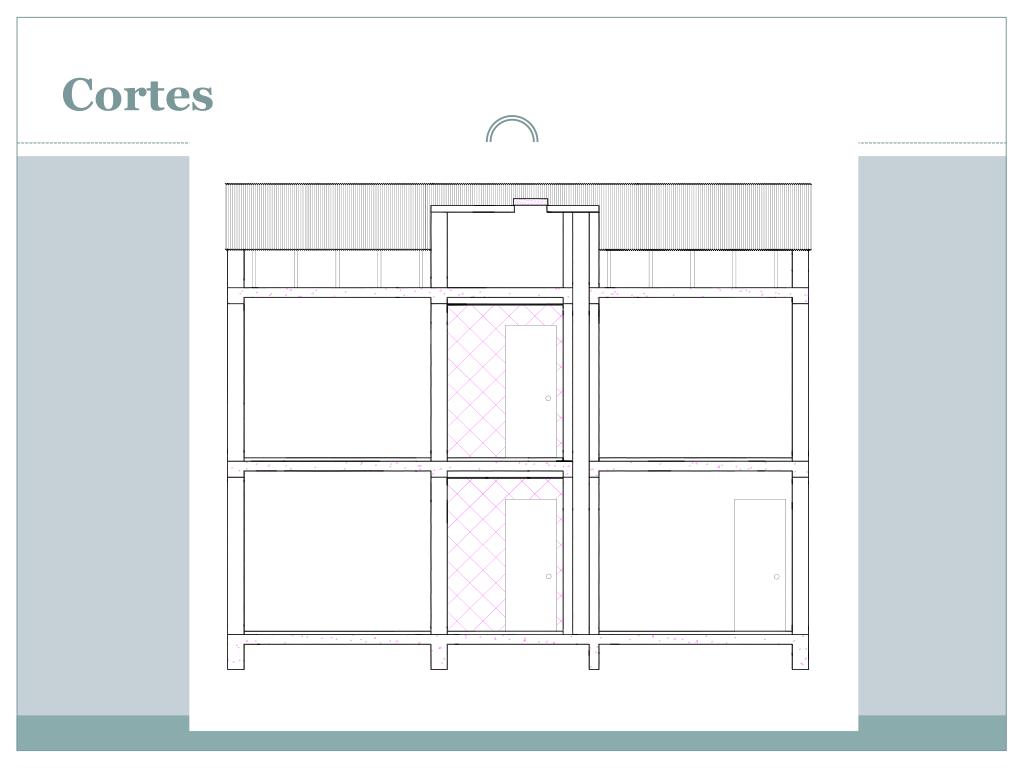

  16. Cortes • São desenhos onde a edificação é representada como se tivesse sido cortada por um ou mais planos verticais

  17. Cortes

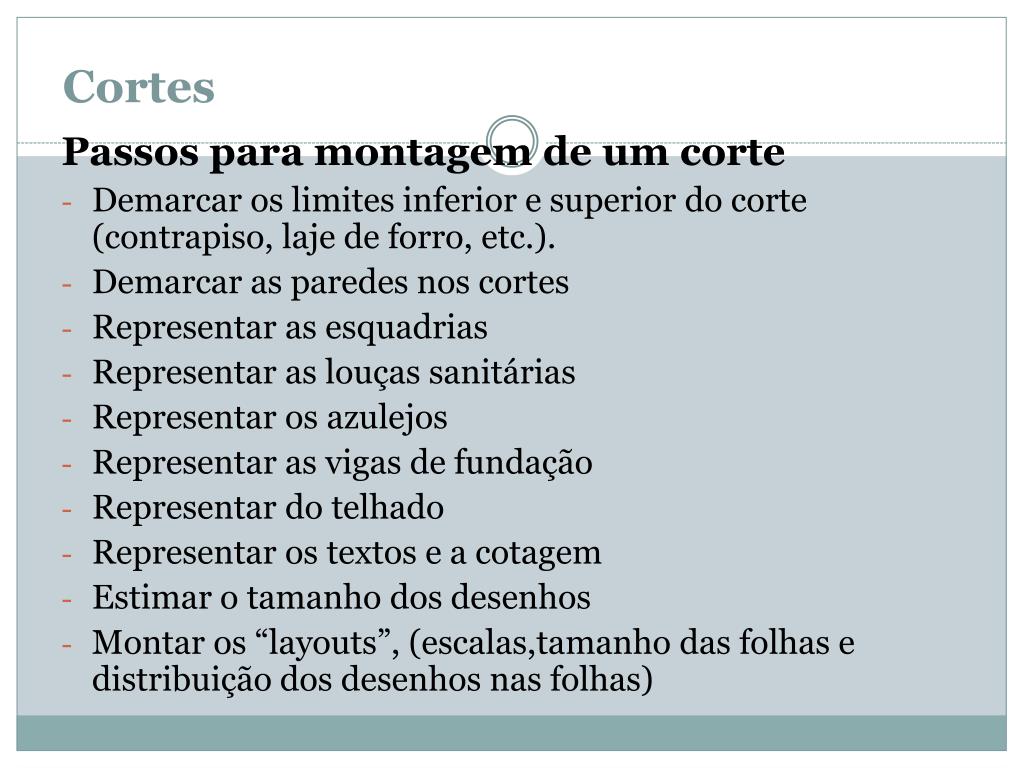

  18. Cortes Passos para montagem de um corte • Demarcar os limites inferior e superior do corte (contrapiso, laje de forro, etc.). • Demarcar as paredes nos cortes • Representar as esquadrias • Representar as louças sanitárias • Representar os azulejos • Representar as vigas de fundação • Representar do telhado • Representar os textos e a cotagem • Estimar o tamanho dos desenhos • Montar os “layouts”, (escalas,tamanho das folhas e distribuição dos desenhos nas folhas)

  19. Cortes

  20. Cortes

  21. Planta de situação São representados todos os elementos necessários para situar o terreno onde a edificação será construída, na região que o cerca. Planta de localização (ou de locação) São representados os elementos necessários para localizar a edificação no terreno.

  22. Desenhos de detalhes • São utilizados para representar regiões do projeto com em escala mais ampliada que as demais plantas Outros desenhos • Outros desenhos que complementem as o projeto, tais como perspectivas e croquis.
